Прибор для обнаружения скрытой проводки: виды, какой лучше купить

Поиск скрытой проводки смартфоном

Поиск проводки используя смартфон очень прост. Телефон это гаджет и кроме как установить специальную программу, а после запустить её, от вас больше, ничего не потребуется!

То есть при помощи их можно искать не только проводку в стене, но и скрытые датчики и т.д.

В сети есть два нормальных приложения которые реагируют на фонящие предметы магнитным полем: металлические изделия, провода, приборы:
Программа Smart Tools может найти даже выключенную проводку;
приложение «Магнитное поле и детектор постоянного тока SMF APPS GbR» найдёт только проводку подключенную к сети.

Эти два приложения можно скачать на play.google.com, введя в строку поиска — «Поиск проводки».

Приборы для определения проводки в стене

Не всегда «народные» способы, учитывая их большую погрешность, дают желаемый результат. В этом случае придется прибегнуть к помощи специальных приборов. Прежде, чем мы рассмотрим наиболее популярные из них, необходимо разобраться с принципом их действия. Различают три разновидности искателей:

Электростатические – принцип их действия основан на улавливании электромагнитного поля, которое излучает ток, проходя по электрическому кабелю.

Точность определения у них довольно высокая. Пользоваться электростатическим прибором можно только при условии, что стены абсолютно сухие и не отсыревшие и в них нет посторонних металлических включений. Речь в первую очередь идет об арматуре, которая часто встречается в несущих стенах панельных домов.

Электромагнитные приборы основаны на том же принципе действия, что и электростатические, но с одним отличием. Искомые провода обязательно должны находиться под нагрузкой не менее 1 кВт. То есть, прежде чем браться за поиски провода, ведущего к определенной розетке, необходимо включить в нее что-нибудь. Это может быть электрочайник, микроволновка или что-то иное.

Металлоискатели – отличаются от предыдущих приборов тем, что сами являются излучателями электромагнитного поля. Когда метал, что находится в середине кабеля, попадет в зону действия магнитного поля, создаваемого прибором, он вызовет его изменения.

А явным недостатком станет то, что металлоискатель будет реагировать не только на метал в середине электрического кабеля, но и на всевозможные кусочки проволоки в стене, старые гвозди и арматуру.

Поэтому приобретая такой прибор, лучше купить более профессиональную модель, которая позволяет определять и вид обнаруженного метала. Такая функция значительно упростит поиск.

Существуют и приборы с комбинированным принципом действия. Область их применения, а также их точность, значительно выше. С их помощью можно не только выявить местонахождения проводки, но и определить место обрыва или заземления, обнаружить фазный провод. Такой прибор станет незаменимым, если работа с электропроводкой – это ваша специализация.

Теперь рассмотрим более подробно отдельные модели поисковых приборов.

Поиск

Сигнализатор скрытой проводки «Поиск» основан на электростатическом принципе действия. Он оснащен 4 режимами разной чувствительности, с помощью которых можно определить место расположения кабеля, который лежит на глубине до 7 см. В качестве сигнализатора используется световая и звуковая индикация. Этот прибор очень прост в обращении и имеет ряд дополнительных функций.

Для поиска проводки необходимо выбрать соответствующий режим, в данном случае четвертый, и просто водить прибором вдоль стены. Для домашнего использования «Поиск» очень даже неплох и имеет доступную стоимость. Но для профессиональных работ он не подойдет.

Дятел

Сигнализатор скрытой проводки «Дятел» — еще одной популярной моделью отечественного производства является прибор под названием «Дятел». Его могут использовать как домашние умельцы, так и специалисты. Он является одновременно и тестером, и сигнализатором.

С его помощью можно обнаружить электрический кабель под слоем штукатурки до 8 см включительно. Устройство может осуществлять контроль работы предохранителей, выполнять поиск фазных кабелей, проверять фазность счетчика электроэнергии, искать неисправности электрики.

Принцип его действия основан на электростатике переменного поля. Когда антенна прибора приближается к проводу, электродинамическая сила начинает работать и оборудование воспроизводит сигнал.

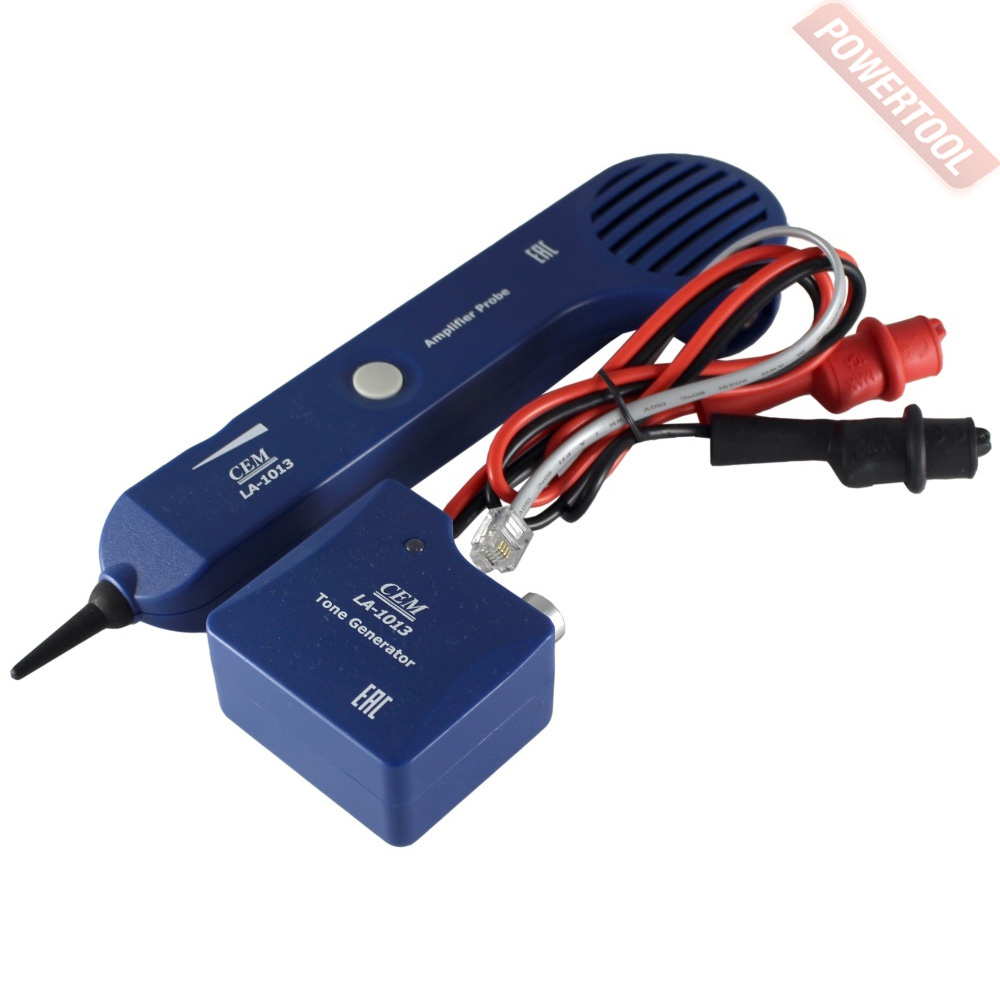

СЕМ LA-1014

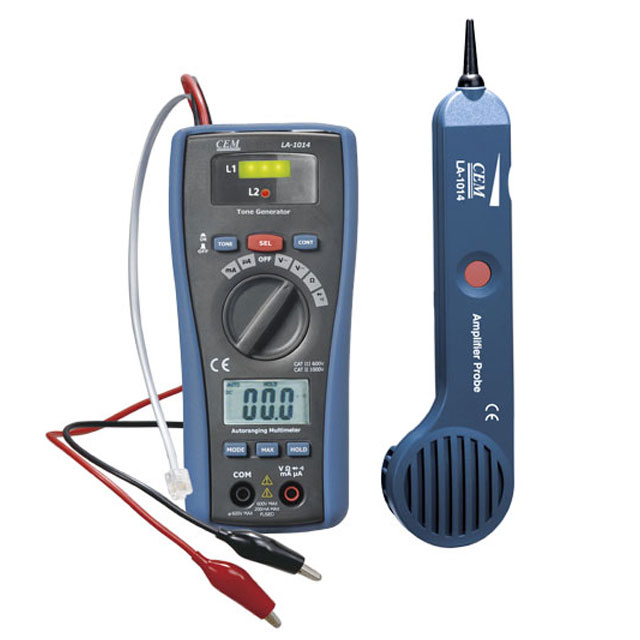

Детектор скрытой проводки СЕМ LA-1014 — является проверенным и высокоточным прибором. С помощью него возможно обнаружить даже обесточенные провода под слоем штукатурки. Характерной особенностью этого прибора является то, что он способен находить неисправные и поврежденные участки кабеля, имеющие оплавления, места замыкания или обрыва.

Недостатком тестера является его реагирование на прочие металлические предметы, которые могут находиться в стене.

МАГ-2

Детектор скрытой проводки МАГ-2 — один из приборов, основанный на комбинированном принципе действия. Прибор совмещает электростатический и электромагнитные принципы. Он имеет два режима работы, которые позволяют обнаружить кабель, находящийся под нагрузкой или без нее. Когда кабель будет найден, прибор оповестит об этом с помощью световой и звуковой индикации.

Как проверить сигнализатор скрытой проводки

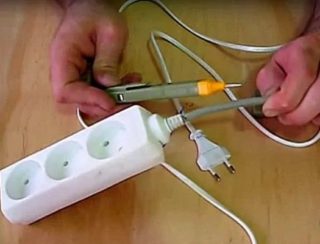

Проверить новый детектор можно на обычном удлинителе, который подключен в розетку. В роли преграды можно использовать книги или керамические тарелки

Проверять прибор необходимо в магазине. На маленьких точках продавцы могут препятствовать тестированию, ссылаясь на отсутствие работающих электрических устройств. Это означает, что детектор может быть некачественный.

Процедура проверки заключается в нескольких этапах:

Включить устройство и поднести его к любой видимой проводке.
Попытаться поймать сигнал от того же кабеля, но на расстоянии, указанном производителем.
Выключить устройство, потребляющее электричество и попробовать обнаружить его без напряжения. Это нужно, если продавец не знает всех функций детектора.
Закрыть прибор каким-либо предметом, чтобы детектор определил его через препятствие.

Если все параметры соответствуют описанным в инструкции, сигнализатор можно покупать.

Особенности применения

Существует несколько особенностей применения, являющихся общими для детекторов всех типов. Только проявляться они могут в различной степени в зависимости от модели искателя. Рассмотрим некоторые:

Каждый прибор имеет предельную глубину залегания проводки. Чем ближе она находится к этой глубине, тем больше возможность ошибки.
Два проводника, расположенных близко друг от друга, могут определяться в виде одного.
Лучше всего определяются материалы, располагающиеся ближе к поверхности стены.
В случае если два проводника с разным сечением располагаются рядом, то меньший не показывается на индикаторе прибора. А вот больший проводник из-за принципа усреднения данных будет отображаться с ошибкой.

Такие погрешности детектора будут намного меньше у изделия с высоким классом точности. Поэтому не забывайте о таких особенностях, старайтесь вблизи источника энергии производить сверление аккуратно и обязательно с отключённым электропитанием.

Какой детектор скрытой проводки лучше купить

Особое внимание следует уделить глубине поиска прибором скрытых проводок. Для рядового квартирного ремонта большие показатели не нужны, а вот для качественных профессиональных работ лучше выбрать сигнализатор с максимальным уровнем чувствительности. Некоторые тестеры видят только провода под напряжением, в то время как другие могут различать не только проводку, но и арматуру, крепежные элементы, деревянные и металлические конструкции

Некоторые тестеры видят только провода под напряжением, в то время как другие могут различать не только проводку, но и арматуру, крепежные элементы, деревянные и металлические конструкции.

В завершение рейтинга можно сделать следующие выводы:

Самой бюджетной, но в то же время качественной моделью является детектор MS8902B Mastech.
Одним из наиболее компактных и удобных в использовании считается сигнализатор Duwi 26032 5.
Качественно находит провода на значительной глубине сигнализатор DSL-8220S.
Широким спектром обнаружения и возможностью определения не только проводки, но и месторасположения деревянных и металлических конструкций обладает детектор Зубр.
Если основная цель – поиск металлических предметов и крепежных элементов, то с этой задачей качественно справится мультисканер TS79.
Точно определить местонахождение любого провода под напряжением сумеет прибор Е121 Дятел.

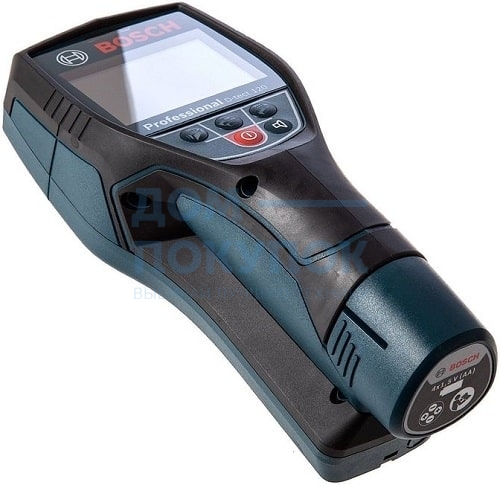

Для профессиональных работ любой сложности подойдёт сигнализатор Bosch GMS 120 Professional.

Решая, какой же в итоге детектор скрытой проводки купить, в первую очередь следует определиться с бюджетом, а уже потом подбирать подходящую по характеристикам модель в нужном ценовом сегменте.

Типы приборов и методы поиска кабеля

Приборы для поиска проводки используют различные физические принципы обнаружения, изготовлены на разнообразной элементной базе электроники, имеют большой разброс цены.

Электростатические тестеры

Используется наличие электростатического поля вокруг проводника, по которому протекает ток. Такое явление легко регистрируется датчиками, использующими полевой транзистор. Подключенный как антенна к выводу затвора электронного элемента кусочек проволоки, попадая в поле, передает повышенный потенциал напряженности. Это изменяет сопротивление между выводами стока и истока, регистрируется схемой детектора. Обработанный сигнал включает звуковую или световую индикацию.

Простота схемы, легкость ее реализации делает прибор дешевым. Большинство самодельных схем реализовано на этом принципе. Обладает высокой чувствительностью и точностью определения места прокладки.
Для того, чтобы определить проводку, к ней обязательно должно быть подключено переменное напряжение и нагрузка. Невозможно определить трассу в помещениях с повышенной влажностью или где рядом с кабелем располагаются крупные металлические предметы.

Электромагнитные детекторы

Этот способ использует регистрацию электромагнитного поля индуктивной катушкой. Вокруг проводника, к которому подключено напряжение переменного тока, возникает магнитное поле. На выводах попавшей в это поле проволочной катушки индукция будет создавать напряжение. Оно, усиленное, преобразованное схемой, отразится индикаторами. Более качественный, чем у электростатического пробника результат, требует усложнения схемы, удорожания.

Позволяет точно определять место положения глубоко заложенного провода, независимо от влажности и наличия рядом металла, если он не экранирует кабель полностью.
Точный поиск возможен на подключенных линиях при токах, создаваемых нагрузкой порядка 1 киловатт. Эту проблему устраняет использование устройств, кроме датчика имеющих мощный генератор с автономным питанием. Подача в не подключенный провод сигнала отличающейся от 50 герц частоты позволяет исключить ошибки определения от наводок соседних, находящихся под напряжением, проводников, повышает безопасность работы.

Металлоискатели

Метод основан на регистрации изменения электромагнитного поля, создаваемого самим металлоискателем, когда зону чувствительности перекрывают металлические предметы. Еще более сложная принципиальная схема прибора делает его дороже.

Дает точный результат поиска независимо от глубины прокладки, влажности помещения. Определяется все металлическое – арматуру, трубы водопровода и отопления, что позволяет определить места залегания не только кабеля. Некоторые модели различают цветной, черный металлы.
Определение всего металлического затрудняет поиск провода там, где область поиска перегружена большим количеством постороннего металла.

Тепловизионные приборы

Электрический ток, проходя по проводнику, вызывает нагрев металла. В нормальном режиме температура повышается незначительно, но она выше температуры окружающей среды. Тепловизор регистрирует и выводит на монитор распределение тепла картинкой, где нагретый участок светится более ярко или окрашен другим цветом.

Экономит время, удобный вывод информации с локализацией на экране места повышенного нагрева плохого контакта. Позволяет соединение с компьютером для обработки, хранения данных.
Требует обязательного включения питания на нагрузку. Ограничен поиск скрытой проводки по глубине залегания провода.

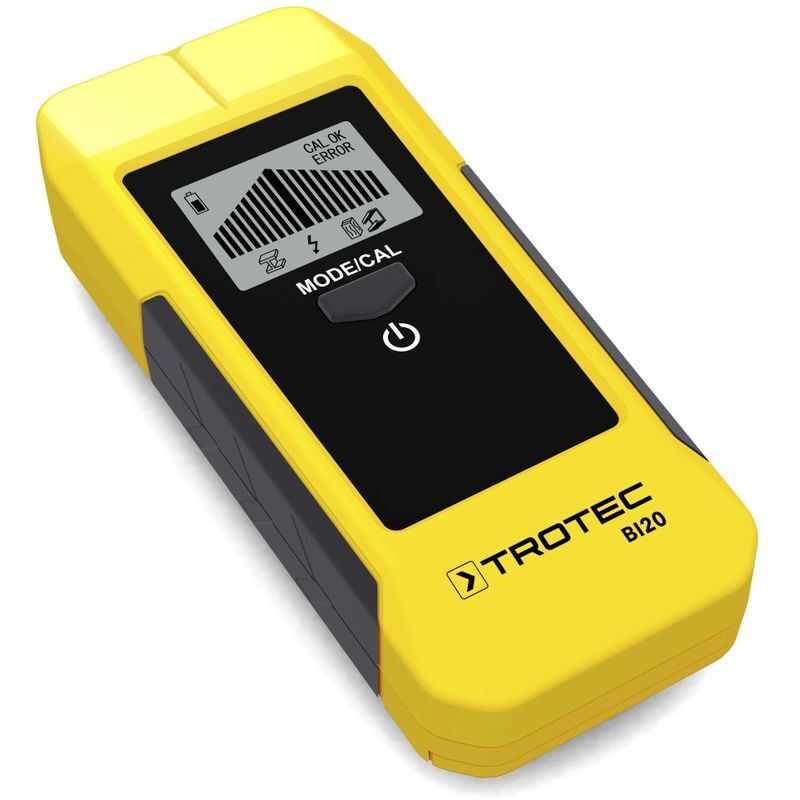

Комбинированные устройства

Используя сочетания положительных качеств перечисленных методов поиска проводов, созданы универсальные искатели. Детектор скрытой проводки, объединивший статический, магнитный и принцип индикации металла лишен недостатков, характерных для каждого способа отдельно. Поиск практически не зависит от параметров внешней среды, плотности наводок поля от сторонних потребителей. Дают возможность определить наличие или отсутствие напряжения на тестируемом участке сети.

Принцип работы детектора

Специальный сканер генерирует сигналы. Излучение проникает в исследуемую среду, затем идёт обратный отражённый сигнал, обладающий либо исходными вибрациями, либо изменёнными, в соответствии с составом залегающего объекта.
Прибор перемещается в плоскости по четырём возможным направлениям, что позволяет определить длину, плотность, возможный обрыв встроенной системы.

Для получения результата используются звуковые и цветовые индикаторы, дисплей выдаёт подробные параметры.
Современному потребителю предлагаются преимущественно устройства, выполненные в цифровом формате.

Универсальный детектор проводки

Для создания универсального сигнализатора скрытой проводки понадобятся знания в области радиостроения. Прибор конструируется на двух независимых блоках. Первый — искатель проводки под напряжением, второй — металлодетектор. Таким образом, вы сможете отыскать проводку, спрятанную в стальной металлоконструкции, или кабель, на который не подано напряжение сети. Устройство выполняет дополнительные задачи, связанные с поиском обесточенных проводов, арматуры, гвоздей и прочих металлических вещей.

Основная часть прибора состоит из двух усилителей КР140УД1208. В данном случае не используется звуковой сигнализатор. Транзистор КТ315 применяется для создания генератора высоких частот, а переменное сопротивление R6 помогает ему перейти к режиму возбуждения. Сигнал на выходе генератора выпрямляется за счет диода КД522. Компаратор, созданный на базе усилителя КР140УД1208ОУ, при помощи этого сигнала переводит генератор звуковых сигналов (К561ЛЕ5) в режим ожидания. При этом светодиод гаснет.

Вращая переменное сопротивление R6, транзистор КТ315 переходит в другой режим работы, близкий к порогу генерации. Состояние контролируется световым индикатором и звуковым генератором. Они будут выключены. Чтобы найти проводку, переместите прибор ближе к стене. Когда антенна из индуктивных катушек L1 и L2 окажется вблизи металла, изменится магнитное поле. Это приведет к срыву генерации, запуску компаратора и зажиганию светодиода. Пьезоизлучатель сформирует звук, частота которого соответствует 1000 Гц.

Поиск проводки

В зависимости от типа детектора, технология и порядок работы могут отличаться. По этому обязательно прочитайте инструкцию. И это не формальное предложение, инструкцию действительно стоит прочитать. Особенно, если вы пользуетесь не индикаторной отверткой, а серьезной техникой, которую необходимо откалибровать перед работой.

Калибровка

Прибор начинает калибровку сразу же после нажатия клавиши включения, поэтому лучше перед этим разместить его на рабочей поверхности в предполагаемом месте расположения проводки. Тогда детектор точнее определит степень индукции, что непосредственно повлияет на достоверность измерений. Отрицательно на результате калибровки сказывается плотность и влажность материала. У некоторых приборов, эта процедура отличается, по этому в каждом конкретном случае изучайте свою инструкцию.

После того, как прибор откалиброван, можно приступить к поиску. Начинайте водить им по стене. В момент определения провода индикатор издаст соответствующий сигнал (звуковой или световой — зависит от модели) или сообщение об этом появится на дисплее. Для размещения в рабочем положении, большинство устройств нужно приложить задней стороной панели к стене, этот момент должен быть указан в инструкции.

Процесс использования индикаторной отвертки (разумеется с функцией детектора скрытой проводки) подробно описан в видео сверху. Рекомендуем посмотреть. Ну а ниже коротенький обзор и использование «Дятла».

Детектор скрытой проводки какой фирмы лучше выбрать

В наш ТОП вошла продукция 7 наиболее известных брендов, заслуживших доверие покупателей:

Rexant – российская торговая марка, под которой реализуются разъемы, расходные материалы и инструмент китайского производства, предназначенный для создания кабельных сетей. Фирма также производит измерительные приборы и сигнализаторы для обнаружения скрытой проводки в стенах. Они работают в автоматическом режиме, оповещают об обнаружении звуковым и цифровым сигналом, весят не много (около 150 г).
Precision Mastech Enterprises Co. – гонконгский производитель измерительного оборудования разнообразного назначения. Его тестеры интересны тем, что не повреждают изоляцию и обнаруживают даже неисправную проводку. С их помощью не приходится ломать стены при ремонтных работах, результаты выдаются на экран и с помощью звукового сигнала. Трассоискатели фирмы имеют компактные размеры и долго работают от одного комплекта батареек.
Duwi – польская фирма, выпускающая электрооборудование и различные измерители. Ее приборы универсальны и применяются для обнаружения как проводки в стенах под напряжением, так и различных металлов. Детекторы скрытой электропроводки данной компании отличаются большой глубиной выявления (около 30 мм), наличием нескольких режимов работы и удобным экраном для считывания.
Зубр – российский производитель электро-, бензо-, сварочного оборудования. Сигнализаторы скрытой проводки этой компании находят ее на глубине до 40 мм. Они удобны в использовании благодаря подсвечиваемому экрану, звуковой и графической индикации поиска, эргономичной форме и небольшому весу (около 200 г).
Allsun – китайское предприятие, выпускающее измерительные приборы. Его искатели скрытой проводки имеют глубину обнаружения примерно в 50 мм и работают в условиях широкого диапазона температур – от -7 до +40°C. Их вес составляет около 150 г, корпус делается из пластика, питаются они от батареек, которые обычно входят в комплект. Сканеры детектируют кабеля питания переменного и постоянного тока.
Элтес – украинский научно-технический центр, который с 2001 года производит электроизмерительные приборы. Его сигнализаторы имеют широкий диапазон чувствительности, от 1 до 4 градаций и опцию самоконтроля, отличаются небольшим весом (около 250 г) и сроком службы порядка 10 лет. С помощью сканеров фирмы обнаруживаются не только скрытые провода, но и обрыв кабелей, перегоревшие предохранители.
Bosch – немецкий производитель электрооборудования, бытовой и строительной техники. Детекторы компании просты в управлении, осуществляемом с помощью одной кнопки, определяют не только электропроводку, но и металлы (цветные и черные). Они сканируют стены на глубину до 7 см и имеют гарантию сроком до двух лет.

Сводная таблица технических характеристик сканеров проводки

Для наглядности я подобрал те рабочие характеристики, которые более важны при эксплуатации домашнему мастеру и свел их в таблицу.

Понимаю, что на выбор еще влияет стоимость прибора и условия его приобретения. Однако, цена — величина меняющаяся. Ее можно узнать, если ввести в Гугл или Яндекс название прибора и слово купить.

Поисковая машина подберет вам множество вариантов, из которых вы сможете выбрать оптимальный вариант.

Марка детектора скрытой проводки	BOн3 SCH GMS 120 Professional	MASTECH MS6906	UNI-T UT387B	Дятел Е121	Детектор скрытой проводки Floureon	Skil detector 550	ADA Wall Scanner 80
Масса, кг	0,27			0,25		0,195	0,12
Обнаруживает материалы	Дерево, металл, проводка	Дерево, металл, проводка	Дерево, металл, проводка		Дерево, металл, проводка	Металл, проводка	Дерево, металл, проводка
Калибровка	Авто	Ручная	Авто		Ручная	Авто	Авто
Глубина поиска металла, см	12	3-5	8		7,6	8,0	8,0
Глубина поиска проводки, см	5	До 7,5	8		7,6	5,0	5,0
Глубина поиска цв. металла, см	8		8		7,6	6,0	6,0
Глубина поиска дерева, см	3,8	3-5	2		3,8		2,0
Макс. глубина поиска, см	12
Питание	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В

Сводная таблица рабочих характеристик имеет не заполненные ячейки. Просто я все данные брал из технических паспортов, опубликованных производителями, а какие-то параметры не нашел.

Если у вас имеются такие приборы, то можете дополнить эти сведения через раздел комментариев.

Вообще, собирая информацию с сайтов производителей, я заметил одну странную особенность: ни один завод не дает 100% гарантии на точность определения конечного результата.

Даже Бош в своем паспорте специально оговаривает, что на точности работы прибора сказывается много сопутствующих факторов, которые необходимо учитывать на месте измерения.

К ним относятся:

сильные магнитные и электрические поля;
наличие посторонних металлических предметов разных размеров;
влажность стены и ее токопроводящие свойства;
проложенные поблизости другие скрытые провода;
наводки напряжения;
другие случайные явления.

Поэтому следует дополнительно в обязательном порядке смотреть проектную и исполнительную строительную документацию, сверяться с ней при работе. Вот только выполнить эти рекомендации Boch на практике для нас бывает весьма сложно. Нам остается учесть все эти факторы, хорошо изучить и выполнять требования инструкции по калибровке и замеру детектором, учитывать возможность его ошибки.

Кстати, проводившиеся тесты измерения одной и той же стены со спрятанной проводкой разными детекторами показали немного отличающиеся результаты.

Отдельные личности задаются вопросом, как можно воровать электричество и как обмануть детектор скрытой проводки, когда Энергонадзор станет проверять их хозяйство. Хочу сразу предупредить, что это очень плохая затея, которая практически сразу обречена на провал. Опытный мастер, да еще сильно материально заинтересованный, легко решает такие задачи.

В целом же приборы для поиска скрытой проводки значительно облегчают деятельность домашнего, да и профессионального электрика. К их результатам следует подходить творчески, учитывая, что чем больше нагрузка на проводку, тем меньшую ошибку сканер может допустить.

Основным недостатком их конструкции является то, что при возникновении неисправности производитель рекомендует отказаться от ремонта и советует просто приобрести другой прибор. Это тоже надо учитывать при покупке. Напоминаю, что сейчас вам удобно поделиться своим опытом эксплуатации таких детекторов с другими читателями сайта в разделе комментариев. Он будет полезен многим людям.

Сферы применения индикаторов

Сферы применения ИПС зависят от комплектации прибора и его чувствительности.

Базовые модели комбинированных детекторов можно использовать в таких целях:

определение скрытой электропроводки в потолках, стенах, полах;
обнаружение мест обрывов электрокабелей;
правильность подключения фаз электросчетчиков;
определение фазового провода;
обнаружение незаземленного оборудования;
проверка исправности плавких вставок и предохранителей;
обнаружение мест расположения металлической арматуры в стене,

К дополнительным возможностям ИСП можно отнести такие функции:

индикация объектов типов «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
определение температуры поверхности;
индикация точности обнаружения в процентах;
обнаружение дерева;
автоматическое обнаружение центра металлических предметов.

Думать о необходимой функциональности нужно ещё до покупки детектора, потому что цена приборов с минимальной и максимальной начинкой может отличаться в 50-100 раз.

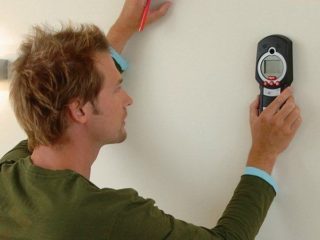

Процедура поиска скрытой проводки

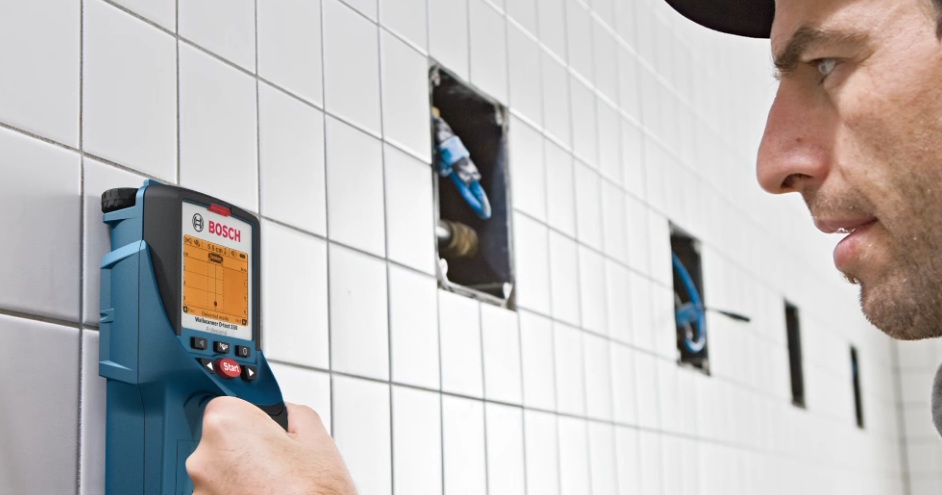

Использование металлодетектора для поиска проводки в стене

Перед использованием детектора проводки его необходимо настроить (калибровать). Описание и очередность действий указывается в приложенной инструкции. После настройки прибор подносят к тому месту, в котором точно имеется кабель. Если устройство сигнализирует звуком или светом, можно приступать к работе.

Помочь может распространенный способ укладки кабеля – вертикально и горизонтально. Скорее всего, от розетки провод будет идти вверх, а большинство мастеров закладывают провода горизонтально на расстоянии 15 см от пола или потолка.

Поиск должен вестись на сухой поверхности при включенной проводке, иначе погрешности при определении будут большие.
