Предохранительный клапан

Клапан пружинный предохранительный СППК для воды и газа

Клапан пружинный предохранительный СППК: описание

СППК — сбросные пружинные предохранительные клапаны предназначены для защиты различного промышленного оборудования от недопустимого превышения установленного давления. СППК применяюбтся в промышленных резервуарах, водогрейных и других котлах, технических емкостях и трубопроводах для автоматического сброса рабочей среды в атмосферу (газ, пар) или отводящий трубопровод (жидкость). После снижения давления до нужного предела предохранительный клапан прекращает сброс. Расчет пропускной способности производится по ГОСТ 12.2.085.

Номенклатура предохранительных клапанов

№

DN, мм

PN, кгс/см 2

1 25 40, 100, 160

2 50 16, 40, 63, 160

3 80 16, 40, 63, 160

4 100 16, 40, 63, 160

5 150М 16, 40

6 150М1 16

7 200 16

8 200М 16

Клапан пружинный предохранительный СППК для воды и газа: технические характеристики

Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и среды, не агрессивные к стали 20Л. Скорость коррозии стали в которых не более 0,1 мм/год

Вода, воздух, пар, природный газ влажный, нефтепродукты, жидкие и газообразные нефтехимические продукты, скорость коррозии стали 20ХН3Л, 20ГЛ в которых не более 0,1 мм/год

Вода, воздух, пар, природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды, скорость коррозии стали 12Х18Н9ТЛ в которых не более 0,1 мм/год

Высокосернистый природный газ, нефтепродукты с повышенным содержанием сероводорода, сероводород (парциальное давление Н₂ S ≥0,34 кПа), скорость коррозии стали 12Х18Н12М3ТЛ в которых не более 0,1 мм/год

Источник

Различия в конструкциях

Устройство различных предохранительных клапанов может различаться. Так, большая часть арматуры выпускается с одним седлом. Можно встретить и конструкции, в которых два седла (и два штока с пружинами) установлены рядом.

По отношению высоты подъема запорного элемента к его диаметру различают:

• малого подъема: до 1/20;
• среднего подъема: до 1/4;
• полного подъема: свыше 1/4.

Чем выше степень подъема, тем быстрее срабатывает устройство. Малоподъемные модели применяются для жидкостей, там, где не требуется сбрасывать большие объемы для снижения давления до нормального. В них высота подъема пропорциональна напору среды. Полноподъемные называют также двухпозиционными. Они имеют два положения: «Открыто» и «Закрыто» и предназначены для:

• жидкостных систем высокого давления;
• газов.

Такая конструкция позволяет быстро сбросить значительный объем газа или жидкости и применяется в особо ответственных установках и технологических комплексах.

Самые серьезные конструктивные различия наблюдаются в способах приложения нагружающей силы к запорному органу.

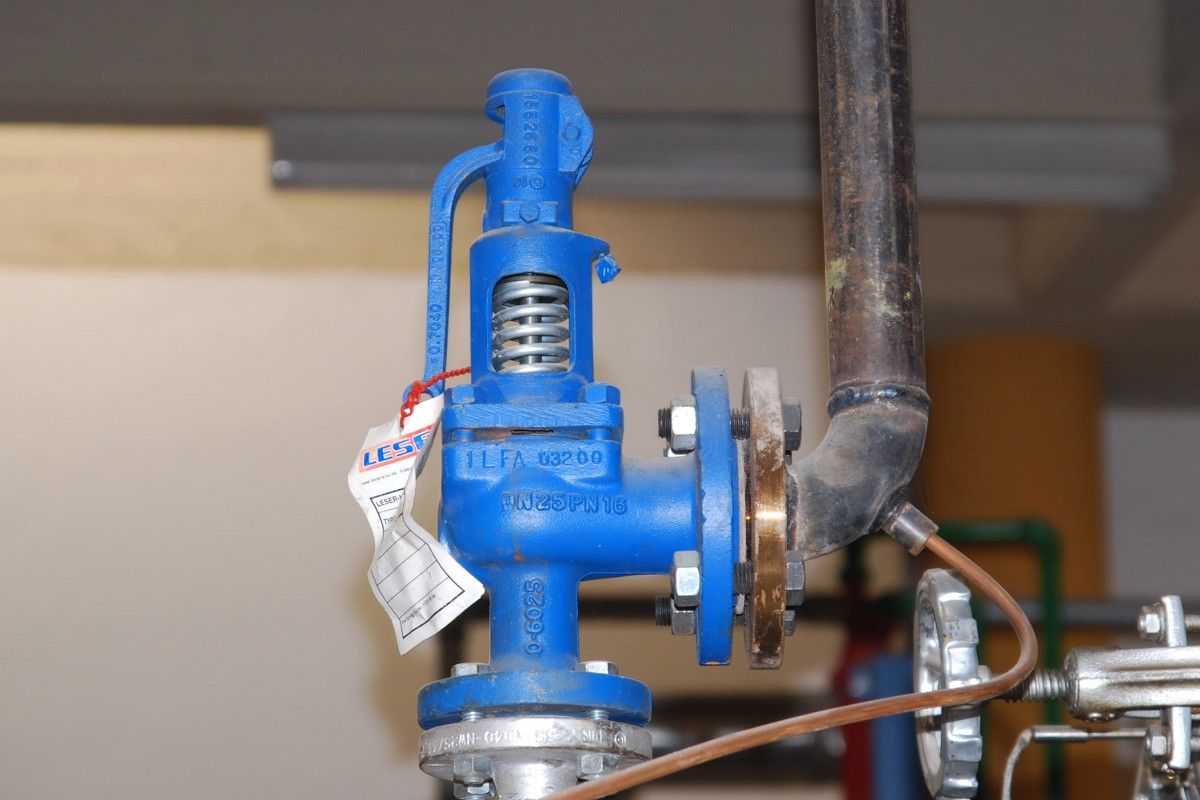

Пружинные клапаны

Наиболее распространены в бытовых системах- водонагревательных, водопроводных, отопительных. Золотник прижимается к седлу силой сжатой пружины. Изменяя степень предварительного сжатия пружины регулировочным винтом, можно настраивать ее на разные предельные значения. Многие модели снабжаются рычагом принудительного ручного открытия затвора для того, чтобы время от времени проверять работоспособность. Для устройств, работающих в опасных и вредных для здоровья средах, ручная контрольная продувка не предусматривается. Пружины, седла и камера устройств, работающих в агрессивных жидкостях и газах, покрывается специальными антикоррозийными покрытиями.

Шток, проходящий через корпус, уплотняется двойным сальником из особо стойких материалов (специальные сорта резины, фторопласт), исключающим в нормальных условиях проникновение агрессивных веществ в помещение.

Рычажно-грузовые клапаны

Такие конструкции для противодействия силе напора используют силу земного притяжения. Они могут монтироваться только в строго определенном производителем положении относительно горизонта и не допущены к применению на транспортных средствах и других подвижных объектах. Вес груза передается через рычаг штоку золотника, уравновешивая его до тех пор, пока давление в трубопроводе ниже порогового.

Чтобы избавиться от этих эффектов, и применяют двухседельные клапаны, каждый из которых невелик по габаритам и весу. Регулировка таких устройств проводится добавлением или удалением части груза, размещенного на рычаге. Они отличаются стабильностью параметров работы и отсутствием эффекта старения пружин, снижающих их упругость.

Магнито-пружинные клапаны

Современные конструкции относятся к изделиям непрямого действия. Запорный элемент приводится в действие соленоидом. В нормальном положении электромагнит прижимает его к седлу, а по достижении предельного напора автоматика управления отключает напряжение на катушке индуктивности. Давление среды отжимает золотник и затвор открывается.

В другой конструкции прижатие осуществляется мощной пружиной, а по достижении порогового значения напора управляющая команда включает соленоид, и он поднимает клапан.

Существует исполнение, в котором соленоид и прижимает золотник, и отжимает его под действием противоположно приложенного напряжения. В случае отключения питания устройство продолжает работать как обычное пружинное.

Главное преимущество магнитных устройств — для задания порогового значения нет необходимости в физическом доступе к арматуре. Порог можно изменить в настройках программы управления в зависимости от текущей ситуации или особенности данной стадии технологического процесса.

Такие конструкции стоят существенно дороже своих механических аналогов, но многократно окупают себя в сложных промышленных установках с большим чистом параметров и влияющих друг на друга элементов.

Обратный

В самотечный СО есть условия, при которых теплоноситель может поменять направление движения. Это грозит повреждением теплообменника теплогенератора вследствие его перегрева. То же может случиться и в достаточно сложных СО с принудительным перемещением теплоносителя, когда вода, через обходную трубу насосного узла попадает обратно в котел. Механизм действия обратного клапана в системе отопления

достаточно прост: он пропускает теплоноситель только в одну сторону, блокируя его при движении обратно.

Существует несколько типов данного рода арматуры, которая классифицируется по конструкции запирающего устройства:

• тарельчатый;
• шаровый;
• лепестковый;
• двустворчатый.

Как уже понятно из названия, в первом типе в качестве запирающего устройства выступает стальной подпружиненный диск (тарелка), соединенная со штоком. В шариковом в качестве затвора выступает пластиковый шарик. Двигаясь «в правильном» направлении теплоноситель выталкивает шарик по каналу в корпусе или под крышку устройства. Как только прекращается циркуляция воды или меняется направление ее движения, шарик, под действием гравитации занимает исходное положение и перекрывает движение теплоносителя.

В лепестковом, запирающим устройством является подпружиненная крышка, которая опускается при изменении направления воды в СО под действием естественной гравитации. Двустворчатый элемент устанавливается (как правило) на трубы большого диаметра. Принцип их работы не отличается от лепесткового. Конструктивно, в такой арматуре, вместо одного лепестка, подпружиненного сверху, устанавливается две подпружиненные створки.

Данные приборы предназначены для регулировки температуры, давления, а также стабилизации работы СО.

Предохранительные клапаны и их описание: особенности регулировки давления и настройки

Иногда возникают неприятные обстоятельства, когда система отопления дает сбой, и давление начинает колебаться. Если давление не регулировать, последствия могут быть опасными. Чтобы не допустить такого, отопительную систему и систему подачи горячей воды следует оснащать предохранительными клапанами. Что это такое, и как они работают – мы и расскажем в этом материале.

Виды предохранительных клапанов

В системе отопления предохранительный клапан выполняет защитную функцию с целью не допустить высокого давления

Особенно это важно для котлов парового типа

Давление поднимается чаще всего вследствие таких причин:

• отказ автоматических систем регулировки давления;
• резкое повышение температуры окружающей среды и появление пара.

Предохранительные изделия в основном бывают двух видов:

• пружинные;
• рычажно-грузовые.

В рычажно-грузовых конструкциях действию давления на золотник противодействует груз, его сила передается посредством рычага на шток. Он перемещается по длине рычага, и можно таким способом регулировать силу давления золотника к седлу. Далее он открывается, когда рабочая среда начинает давить на нижнюю часть золотника с усилием больше, чем сила рычажного натиска и вода уходит через патрубок.

А пружинные предохранительные агрегаты работают с помощью электромагнитного привода. На шток золотника оказывает давление пружина, и регулировка происходит путем смены степени сжатия пружины.

Небольшие системы отопления лучше всего сочетаются с пружинными изделиями, их преимущества в этом случае такие:

• компактность;
• настройка способна меняться лишь при использовании инструментария;
• шток золотника может иметь разное положение;
• возможность комбинации с другими изделиями.

По принципу работы предохранительные клапаны разделяются на такие:

• приборы прямого действия;
• непрямого;
• двухпозиционного.

Предохранительный клапан прямого действия может открываться только под давлением рабочей среды, непрямого – под влиянием источника давления.

А по типу подъема запора устройства бывают:

• малоподъемными;
• среднеподъемными;
• полноподъемными.

Материалы изготовления

Предохранительные изделия могут быть изготовлены из таких материалов:

• латунь;
• сталь;
• оцинкованная сталь;
• нержавейка.

Предохранительный латунный муфтовый клапан для котла оснащен резьбой с двух сторон, с входной стороны есть прокладка. Механизм при этом пружинный. Давление извне может усилить блокировку. После сборки конструкции ее опрессовывают, поэтому клапан данного типа очень надежен и доступен в плане стоимости.

Клапан предохранительно-запорный также может работать в канализационной системе с целью защиты от давления обратного потока.

Особенности трехходовых клапанов

Назначение и принцип работы трехходовых предохранительных клапанов несколько отличается от других вариантов и вот ключевые их отличия:

• применение допустимо в низкотемпературных системах отопления для охлаждения носителя;
• есть возможность регулировать изделие вручную или с помощью электропривода;
• наличие одного входного и двух выходных отверстий;
• для регулировки потока есть специальная заслонка в виде шара или штока, который направляет его в нужное отверстие.

Такие клапаны чаще всего применяются в системах отопления, которые включают в себя «теплые полы». Таким способом вода для обогрева полов будет гораздо прохладнее, чем вода в радиаторе.

Для изготовления трехходовых предохранительных клапанов применяют:

Латунные конструкции наиболее распространены при установке домашних систем отопления, а стальные и чугунные больше характерны для более крупных установок промышленного назначения.

Также стоит обратить внимание да взрывной предохранительный клапан, который способен предотвратить взрыв горючих газов или угольной пыли. Они сделаны таким способом, что если вещество взрывается, то повреждается лишь мембрана конструкции, а трубопровод остается невредимым

Установка и монтаж

Для обеспечения безопасной эксплуатации газовых и водяных трубопроводов, при установке защитных агрегатов, рекомендуется соблюдать следующие требования:

1. На трубах, подходящих к защитному механизму, и трубопроводах сброса напора нельзя устанавливать запорную арматуру и фильтра.
2. Ось пружинного фитинга должна устанавливаться вертикально. К агрегату должен быть обеспечен свободный доступ для замены и регулировки.
3. Рычаг защитного механизма рычажного типа при установке должен располагаться горизонтально.
4. Перед фитингом для контроля напора необходимо установить манометр.

   Установка манометра на трубопровод

5. В зависимости от рабочей среды отводящая труба может быть направлена: в атмосферу для пара и газообразных неагрессивных сред. Для горячей воды слив должен быть направлен в специальную емкость, или обратно в систему. Если в трубах агрессивная среда, то сброс должен сливаться только в закрытый резервуар.
6. Длина трубы от оборудования до установки защитного агрегата должна быть минимальной. На этом участке не допускается подключение ответвлений для отбора рабочей среды.
7. Предохранительный клапан для системы отопления может устанавливаться в нескольких местах на трубопроводе, при этом расход рабочей среды через трубопровод должен быть на 1,25 раз больше, чем суммарный расход устанавливаемых устройств. Установка оборудования в котельной
8. Перед сдачей системы в эксплуатацию обязательно проверяют правильность настройки предохранительного клапана, а также его способность возврата в начальное положение и обеспечения герметичности.

Пневмогидравлический аккумулятор

Пневмогидравлический аккумулятор (рис. 66) состоит из пневматических баллонов, пневмогидравлического баллона, системы управления. Ввиду взрывоопасности смеси паров масла с воздухом пневматические баллоны заряжаются инертным газом – азотом, аргоном и т. д. Жидкость через запорный клапан закачивается в нижнюю часть гидравлического баллона, сжимая находящийся в аккумуляторе газ.

Это интересно: Пружинная шайба (гроверная) — разновидности, аналоги, изготовление

Виды аварийных клапанов

Выпускаются различные виды аварийных устройств для котлов, которые различаются

1. По механизму прижима тарелки:
   • пружинные;
2. рычажно-грузовые.
3. По высоте подъема запорного механизма:
   • малоподъемные (высота подъема тарелки не превышает 5% диаметра седельной части, устройства предназначены только для систем, заполненных жидкостью);
4. полноподъемные (затвор высоко поднимается, позволяя сбросить большой объем среды, устройство подходит для систем, рассчитанных на транспортировку жидкости и пара).
5. По скорости срабатывания:
   • пропорциональные (открытие затвора происходит плавно, в соответствии с ростом давления в трубопроводе, закрытие не вызывает гидроудар);
6. двухпозиционные (открываются резко и способны сбросить большой объем среды, за счет резкого закрытия провоцируют гидроудар).

Клапаны пружинного типа

Пружинный предохранительный клапан для отопления – самый распространенный вариант, рассчитанный на эксплуатацию в составе автономных отопительных систем. Отличается простой конструкцией и надежностью. Шток золотника прижимается при помощи пружины, сила прижима зависит от степени ее сжатия. Для настройки параметров срабатывания аварийного устройства предусмотрен регулирующий механизм.

Предохранительный клапан пружинистого типа

Клапаны рычажно-грузового типа

Клапан сброса давления рычажно-грузовой предназначен для использования на трубопроводах, диаметр которых составляет не менее 200 мм и редко применяется для отопительных систем в частных домах, где источником тепла служит котел. В таких устройствах для усиления на шток используется груз. Чтобы задать уровень давления, при котором клапан должен срабатывать, выполняют настройку, меняя массу груза на рычаге устройства.

Клапан рычажно-грузового типа

Разновидности устройств и принцип действия

В конструкцию спускного клапана входят два обязательных компонента: запорная деталь, состоящая из седла и затвора, и задатчик силового воздействия. Различают несколько видов оборудования, имеющих свои особенности. Они классифицируются по определенным признакам.

По способу прижима

При обогреве частного дома, квартиры или промышленного помещения, где используется оборудование малой мощности, чаще выбирают пружинный клапан экстренного сброса избыточного давления воды для системы отопления.

Это простые, компактные, недорогие, но надежные модели, которые можно комбинировать для безопасности с другим оборудованием.

Степень сжатия пружины связана с тем параметром нагрузки, при котором срабатывает клапан. Упругость пружинки влияет на диапазон настроек.

Пружинные модификации производятся из высокопрочной латуни, применяются технологии горячей штамповки. Сама пружника стальная, а мембрана, уплотнители, рукоятка полимерные.

Можно выбрать модели с заводскими настройками или те, которые нужно настраивать индивидуально во время монтажа.

Рычажный предохранитель

Рычажно-грузовые предохранители используются реже, так как поднятие штока обеспечивает внешний навешанный груз, перемещающийся по всему рычагу, регулируя степень прижатия штока к седлу.

По степени поднятия затвора

Малоподъемные клапаны предполагают поднятие затвора не более, чем на 0,05 от диаметра седла: механизм открытия полностью пропорциональный.

Изделие характеризуется низкой пропускной способностью, примитивной конструкцией. Предохранитель устанавливается на установках с жидкой средой.

Полноподъемная модификация

Полноподъемные вариации способствуют максимально допустимому уровню поднятия затвора, что улучшает пропускную способность, так как сбрасывается большое количество пара за один раз.

По скорости срабатывания

Пропорциональный аварийный клапан срочного сброса избыточного давления воды в системе отопления предполагает, что затвор поднимается постепенно, соответственно степени внутренней нагрузки. По мере подъема заслонки объем выпускаемого пара плавно увеличивается. Такие установки можно использовать при любом типе котла, но чаще всего их ставят в системы с водой или другой жидкостью.

Клапан двухпозиционный

Монтаж двухпозиционных клапанов должен производиться с учетом сброса большого количества воды при резком открытии. Получается очень быстрый сброс давления, закрытие затвора, как следствие – гидроудар, что отсутствует в пропорциональных предохранителях.

Ознакомиться подробнее с устройством клапана, принципом его работы можно в следующем видео:

Виды защитных механизмов

В промышленности применяются различные конструкции защитных устройств труб, в зависимости от их места установки и проводимой среды. Это могут быть пружинные, рычажные, мембранные, двухпозиционные и другие виды применяемых предохранительных клапанов.

Рассмотрим подробнее их устройство и принцип работы.

Клапан предохранительный пружинный

Самый широко используемый предохранительный клапан, особенно для систем отопления. Основные его преимущества, простота конструкции и возможность легко отрегулировать на рабочее давление в системе. Различают следующие разновидности защитных пружинных механизмов:

• прямого действия – устройство срабатывает при непосредственном воздействии рабочей среды;
• непрямого действия – сброс повышенного напора производится внешним управлением, например, электрическим сигналом;
• двухпозиционные агрегаты – открытие фитинга происходит сразу резко на полный ход, после сброса напора фитинг резко закрывается, что может вызвать автоколебания седла и вибрацию механизма.

Двухпозиционный фитинг

Защитный механизм рычажного типа

Механизм данного фитинга состоит из рычага, соединенного с золотником, который закрывает отверстие выпуска. На рычаг подвешивается груз, и, в зависимости от веса груза и места крепления на рычаге, регулируется настройка механизма.

Груз фиксируется на рычаге от случайного смещения и изменения настройки. Недостатком данной конструкции является ее громоздкость, поэтому применение таких механизмов производится в системах с большим диаметром труб, больше 50 мм.

Защитное устройство рычажного типа

Клапан предохранительный мембранный

Основным элементом такой конструкции является мембрана. Принцип работы состоит в том, что при возникновении аварийного напора в трубах мембрана разрывается и производится сброс рабочей среды. Мембранные устройства просты в изготовлении, герметичны и быстро срабатывают.

В зависимости от конструкции, такие устройства могут быть с разрывной мембраной и с хлопающей мембраной:

1. Механизмы с разрывной мембраной применяют в системах с жидкими и газообразными рабочими средами. Форма мембраны плоская или куполообразная, при резком изменении давления выше рабочего устройство срабатывает, и мембрана разрушается.
2. Механизмы с хлопающей мембраной используются чаще всего в системах с газообразной рабочей средой. Мембрана изготавливается из каучукообразной ткани и предохраняет трубы как от повышения, так и опасного снижения давления. Для этого сверху и снизу мембраны расположены ножи. При изменении давления мембрана выгибается, и когда, при резком перепаде в системе, касается ножей, то происходит разрез оболочки. При этом в зависимости от величины напора происходит или сброс, или пополнение от дополнительной емкости.

Предохранительное мембранное устройство

Монтаж клапана в систему отопления

Предохранительный кран ставят сразу за выходным патрубком котла (достаточно отступить 20-30 см). Требуется манометр для визуального контроля, отслеживания состояния системы.

Между клапаном и основным источником тепла запрещено размещать запорные краны, задвижки или перекрывающие приборы.

Где располагается клапан

Чтобы излишки воды удалялись через выпускной патрубок, устанавливают специальную сливную трубку, соединяемую с канализацией или обратной линией трубопровода.

Если смонтирована гравитационная система закрытого типа, то предохранитель ставят в наивысшей точке.

Устройство предохранительных клапанов

Предохранительный клапан – это специальная трубопроводная арматура, функционирующая от рабочей среды. Существуют различные типы предохранительных устройств, но сбросные клапаны пользуются наибольшей популярностью благодаря эффективности работы при относительной несложности конструкции.

Конструкция предохранительного клапана зависит от его типа, но чаще применяются клапаны с пружинным механизмом прямого действия, обязательными компонентами которых являются задатчик с запорным органом. Задатчик отвечает за силовое воздействие на чувствительный элемент, непосредственно связанный с запорным органом, состоящим из запора и седла. В роли затвора обычно выступает золотник, а в качестве задатчика используется стальная пружина.

Грузовые аккумуляторы

Грузовые аккумуляторы отличаются простотой конструкции и надежностью в работе. К недостаткам их относится малая емкость жидкости и инерционность ввиду большой массы груза.

Рис. 65. Грузовой аккумулятор

1 – переливное отверстие; 2 – крестовина; 3 – груз; 4 – шток; 5 – цилиндр; 6 – основание

Рис. 66. Пневмогидравлический аккумулятор

1 – управляющая колонка; 2 – пневмогидравлический баллон; 3 – пневматические баллоны

Грузовой аккумулятор (рис. 65) состоит из основания с цилиндром штока и подвешенных через крестовину грузов.

Жидкость подводится в нижнюю часть аккумулятора, поднимая шток с грузом. В зависимости от площади штока и веса груза определяется давление аккумуляторов. Для предотвращения выбрасывания жидкости аккумулятора в верхней части цилиндра устанавливается переливное отверстие.

Обратный клапан

При установке нескольких насосов каждый из них подключается к магистрали через обратный клапан. При остановке насоса или переводе его на холостой ход прекращается переток жидкости из магистрали к насосу. Обратный клапан (рис. 64) состоит из корпуса и клапана, прижимаемого пружиной на конусное седло. При воздействии давления снизу клапан открывается и жидкость перетекает в прямом направлении. При остановке насоса переток жидкости прекращается и противодавлением клапан опускается вниз, прижимаясь к седлу и предотвращая движение жидкости в обратном направлении.

Рис. 64. Обратный клапан

1 – клапан; 2 – пружина; 3 – конусное седло; 4 – корпус

Устройство гидроаккумулятора и их разновидности

На гидравлических станциях средней и большой мощности для стабилизации давления при переменном расходе жидкости применяют аккумуляторы. В момент большого расхода аккумулятор отдаст масло в магистраль, в момент малого расхода заряжается. Применяют аккумуляторы многих типов, но наиболее широко распространены грузовые и пневматические.

Пружинный клапан

Пружинный клапан мало отличается от рычажно-грузового. По своему виду он отличается, но все детали почти аналогичны. То есть, будет корпус, будет крышка, соответственно. Будет затвор. Но затвор будет прижиматься к седлу не рычажно-грузовой схемой, а пружиной, которая сжимается при помощи специальных винтов или резьбы, соответственно. Она фиксируется и контрогается, для того, чтобы исключить самопроизвольные перемещения.

Пружина

Здесь, на этом рычажно-грузовом клапане, на рычаг одевается груз, который фиксируется на нём после настройки клапана, при помощи стопорного винта. Необходимость в этом, вызвана тем, что при поднятии клапана, при его открытии, возможно, возникать будет вибрация, гидроудар и так далее.

Если это будет происходить, а оно в практике происходит, то груз тогда будет перемещаться к корпусу. Ну и соответственно, при самом минимальном давлении тогда, откроется клапан и будет постоянно сброс среды осуществляться из резервуара трубопровода за пределы этой конструкции.

Принцип действия рычажно-грузового клапана и пружинного почти аналогичны.

При установившемся давлении среды в трубопроводе, резервуаре, в другой конструкции затвор клапана закрыт и прижат к седлу, при помощи рычага с грузом. В этом случае, после клапана, запорное устройство закрывается. Подключенный манометр даёт возможности, при медленном закрытии, следить за тем, чтоб при повышении давления, клапан будет открываться. При каком давлении? При том, что мы будем устанавливать, соответственно, перемещая груз на рычаге.

Принцип действия

Когда мы довели до такого состояния, что клапан, под давлением среды, идущей снизу, будет открываться в нужное время, то есть при соответствующем давлении. Открываем затворное устройство, которое было закрыто, для того, чтобы создать повышенное давление, чтоб сработал клапан. Затем мы фиксируем груз на рычаге болтом и в таком зафиксированном состоянии оставляем.

На корпус клапана навешивается бирка, с указанием даты настройки, предела настройки, и кто выполнял эту работу. Равно так же, в соответствующем журнале производится запись: настройка клапана произведена такого-то, на такой-то предел и так далее.

Периодически, клапан должен проверяться, на отсутствие прикипания  затвора к седлу. Что часто происходит, если клапан стоит на паропроводе или перегретой воде.

Есть такое выражение «подрыв» клапана, когда клапан поднимаем и осуществляется сброс, как показано ниже.

Сброс

И медленно, чтоб исключить гидроудар, мы опускаем на место рычаг с грузом. В этом случае, манометр показывает: давление в норме. Превышения его нет относительно проверки в процессе эксплуатации.

Равно так же пружинные клапаны должны проверяться. Они каждый имеют рычаг, для подъема клапана. При этом, рычаг нажимается вниз, а пружина сжимается и соответственно, даёт возможности открыться клапану, под воздействием давления, действующего снизу, под тарелку.

И в этом случае, так же, происходит восстановление давления до заданного и клапан сам, при помощи пружины – закрывается.

Таким образом, если говорить о принципе действия этих клапанов, они применяются для безопасной эксплуатации трубопровода путём сброса давления за пределы систем трубопровода, ёмкости и так далее.

Классификация предохранительных клапанов

Специалисты классифицируют устройства по различным параметрам.

По принципу действия:

• Прямого. Это классический механический предохранительный клапан.
• Непрямого. Используется датчик давления, автоматика управления, дистанционно управляемый вентиль. Датчик с вентилем могут быть разнесены по разным местам конструкции.

По способу открытия затвора:

• пропорционального (для малосжимаемых рабочих сред);
• двухступенчатые (для газов).

По способу нагружения золотника:

• пружинные;
• рычажно-грузовые;
• магнито-пружинные.

Существуют и другие типы аварийных предохранительных клапанов, применяемых в специальных промышленных установках.

Как выбрать предохранительный клапан

Основной критерий выбора предохранительного устройства – технические параметры отопительной системы, указанные в проектной документации.

В большинстве современных закрытых систем отопления используются стандартные латунные предохранительные клапаны прямого действия.

Они подходят для установки в системы, работающие на дизельных, газовых или электрических котлах.При достижении критической температуры и давления предохранительный клапан практически мгновенно прекращает дальнейший нагрев рабочей среды и предотвращает аварию.

Простые латунные предохранительные клапаны рассчитаны на превышение давления рабочей среды до 3-6 бар.

При выборе клапана для дизельных, газовых и электрических котлов нужно выбирать предохранительные устройства, способные выдержать давление, на 20-25% превышающее нормальное рабочее давление в системе.

Для твердотопливных котлов, работающих на торфе, брикетах или угле, нужно более тщательно выбирать вид сбросников, т.к. твердое топливо не может прекратить горение моментально и еще некоторое время после выключения продолжают нагревать воду.

Для них подходят современные предохранительные клапаны теплового сброса, рассчитанные на максимальное рабочее давление 10 бар. То же самое относится к твердотопливным котлам в открытых системах отопления, в которых сбросные клапаны эффективнее всего работают, реагируя на повышение рабочей температуры, а не давления.

Нежелательно выбирать дешевое инженерное оборудование от китайских производителей: оно обычно не отличается высоким качеством и быстро выходит из строя. Показателем износа является повышение количества срабатываний клапана.

Рекомендуем ознакомиться:  Для чего нужен обратный клапан на воду и как его правильно установить?

Механизм прижима

Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.

Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.

Высота подъема

Клапаны сброса давления имеют разную высоту подъема затвора:

1. Малоподъемная модель ПС-350.Малоподъемные. Высота затвора в малоподъемных клапанах не превышает 1/20 диаметра седла. Имеют относительно низкую пропускную способность и простую конструкцию. Применяются в магистралях с жидким теплоносителем. Как правило, малоподъемной предохранительной арматуры достаточно для системы отопления с водяным контуром мощностью до 40-43 кВт. Для предотвращения аварии в таких системах необходимо сбросить небольшой объем теплоносителя.
2. Полноподъемные. Высота затвора в полноподьемных клапанах больше или равна диаметру седла. Как правило, это рычажно-грузовые механизмы, более дорогие и сложные по конструкции. Полноподъемные клапаны имеют высокую пропускную способность, могут быть установлены на магистрали, в которых циркулируют газы, пар или сжатый воздух.

Полноподъемная модель PN 16.

Скорость срабатывания механизма

По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.

В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.

Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

Производитель

Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.

Основания для монтажа защитного элемента

В систему отопления поступает вода с температурой не более 15°С. Перемещаясь внутри системы, используемый теплоноситель постепенно нагревается, увеличивается в объеме, соответственно, давление становится больше. По причине его увеличения растет нагрузка на изделия.

Если давление станет выше 3,5 бар, можно столкнуться со следующими неприятностями:

• протечки в трубопроводных элементах;
• поломки деталей, выполненных из полимера;
• взрыв нагревательного топливного бака;
• короткое электрическое замыкание в электросистеме.

В стандартных твердотопливных отопительных котлах теплоотдача медленно увеличивает температуру. Жидкость, используемая как теплоноситель, перегревается довольно быстро по причине того, что теплогенератор функционирует по инерции.

Чтобы предотвратить стремительный перегрев, необходимо устанавливать специальную группу обеспечения безопасности. Она состоит из таких элементов, как:

• манометр для замера уровня давления;
• воздухоотводчик для устранения воздушных масс;
• предохранительный защитный клапан.

Принцип работы клапана выглядит следующим образом:

1. При активном горении твердого топлива вода естественным образом нагревается до необходимой температуры.
2. Перекрывает поток воздуха, на основании чего затухает огонь.
3. Топка производит тепло.
4. Теплоноситель нагревается до 95°С.
5. Жидкий состав закипает, начинает испаряться.
6. Давление скачкообразно увеличивается.
7. Активируется предохранительный клапан, который контролирует безопасность системы отопления.
8. Устройство моментально активирует затвор, позволяет нагретому пару выйти наружу.
9. Давление снижается до стандартного.
10. Предохранительный клапан, применяемый для защиты системы отопления, возвращается в ранее установленное положение.

Клапан защиты монтируется в котлах особого твердотопливного типа, в более современных моделях – паровых и обычных печах, где присутствуют водяные контуры.

Если купить современные системы отопления, предлагаемые известными брендами, дополнительно предохранительные защитные комплектующие приобретать не придется. Этот элемент присутствует в оборудовании изначально.

В старых моделях потребуется произвести самостоятельную установку защищающего предохранительного клапана. Монтируют его внутри теплообменника или в трубе, которая присоединяется к котлу.
