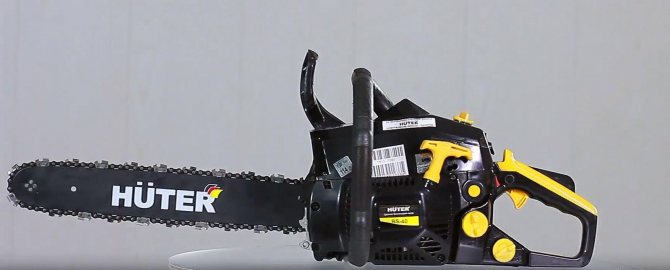

Цепная бензопила Huter BS-40 родом из Германии — обзор, отзывы, инструкция, регулировка карбюратора

Плюсы и минусы

Главный плюс бензопил БС 45 и БС 45М, это их стоимость, которая практически в два раза ниже стоимости бензопил конкурентов. Убедиться в этом можно, посмотрев предложения Яндекса в котором указаны примерные цены.

Еще один положительный момент, это наличие гарантийного и пост гарантийного сервисного обслуживания. Мастера компании Хутер проходят специальную подготовку, поэтому отдавая свою пилу в ремонт можно быть спокойным за его качество.

С технической точки зрения, плюсы данных бензопил в высокой мощности и длинных шинах, которые позволяют без особых затруднений распиливать толстые стволы деревьев.

Следующий плюс, это наличие запчастей. Если вы привыкли ремонтировать свою пилу самостоятельно, то вас приятно удивит, что на Хутер BS 45 и его модификацию, запчасти продаются практически во всех специализированных магазинах бензотехники.

Интересно! На бензопиле Huter BS-45 имеется возможность регулировки подачи масла для смазки цепи, что позволяет увеличить подачу смазки во время распиловки грязной древесины. За счет этого можно значительно продлить срок службы пильной гарнитуры.

Минусов у данных бензопил не много, но они достаточно существенные.

  1. Качество сборки (после покупки, на них необходимо протянуть винты).
  2. Низкое качество пластиковых деталей.
  3. Крышки топливного и масляного баков быстро изнашиваются и начинают пропускать (заменить не сложно, но это доставляет неудобства и хлопот).
  4. Низкий ресурс двигателя по причине низкого качества деталей, из которых он собран.
  5. Вес. Работать бензопилой Huter BS 45M (BS 45) длительное время достаточно тяжело. Особенно если необходимо пилить мелкую поросль.

Все минусы бензопилы, напрямую связаны с её стоимостью. Если их устранить, то она будет стоить гораздо дороже.

Инструкция по эксплуатации бензопилы

Емкость масляного бака описываемой модели бензопилы составляет 0,2 л. Однако эта информация не является единственной, которую должен знать потребитель для правильной эксплуатации устройства

Важно ознакомиться еще и с инструкцией производителя. Из неё вы сможете узнать о требованиях безопасности. Например, использовать машину запрещено в помещениях с легковоспламеняющимися и взрывоопасными веществами

Условия воздействия брызг и капель тоже не подходят для эксплуатации бензопилы, как и открытые площадки при атмосферных осадках

Например, использовать машину запрещено в помещениях с легковоспламеняющимися и взрывоопасными веществами. Условия воздействия брызг и капель тоже не подходят для эксплуатации бензопилы, как и открытые площадки при атмосферных осадках.

Если во время работы вы заметили какие-либо неисправности оборудования, то использование инструмента необходимо остановить. К этим случаям можно отнести трещины корпуса, проскальзывание цепи, деформацию шины, подтекание топлива и посторонние шумы

Важно обеспечить хорошее освещение рабочей зоны. Изделие не следует подвергать перегрузкам. Использовать его нужно строго по назначению

Рабочее место должно содержаться в чистоте. Перед тем как включить бензопилу, стоит проверить, не забыли ли вы убрать из рабочей зоны отвертки, ключи и другой инструмент

Использовать его нужно строго по назначению. Рабочее место должно содержаться в чистоте. Перед тем как включить бензопилу, стоит проверить, не забыли ли вы убрать из рабочей зоны отвертки, ключи и другой инструмент.

Производство и назначение

В интернете часто можно встретить информацию, что бренд Хутер — это немецкая фирма. Однако никакой информации, подтверждающей данные слова, не найдено. Вероятно, причина данного заблуждения — название изделий, которое имеет умлаут в середине (правильнее читать «Хютер») и переводится как «Стражник». На российском сайте нет никаких упоминаний об истории компании. А это значит, что мы имеем дело со знакомой схемой: российское руководство заказывает брендирование китайской бензопилы, которую с успехом продаёт и обслуживает. Так поступает большинство отечественных торговых марок, реализующих бензопилы.

Задачи пилы BS-40 — это полный спектр работ бытового характера: спил веток и сучьев, прореживание кроны, иногда валка старых или ненужных растений (но не слишком частая). Заготовка дров предполагает работу со стволами толщиной не более 30 см — в противном случае при системном пилении толстых брёвен двигатель будет перегреваться и быстрее выйдет из строя. В малом дачном строительстве также найдётся применение этой пиле: нарезка лаг, стоек, досок для сарая, гаража или навеса, а также постановка деревянного забора — вполне выполнимые задачи неё.

При использовании пилы стоит помнить, что долгая интенсивная работа под нагрузкой может привести к преждевременному выходу из строя. Ресурс бытовой бензопилы составляет обычно не более 150 моточасов — чем быстрее вы их исчерпаете, тем быстрее придётся покупать новый инструмент, так как серьёзный ремонт старого обычно нерентабелен.

Инструкция по эксплуатации

Инструкция содержит подробную информацию о правилах подготовки инструмента к работе, о тонкостях настройки карбюратора, так как от этого зависит, насколько эффективной будет эксплуатация двигателя и оптимален расход топлива.

Для приготовления топливной смеси стоит использовать бензин марки АИ-92. Выбор качественного масла и бензина и их правильное соотношение в топливной смеси – ключевой фактор для устойчивой и долгосрочной эксплуатации двигателя бензопилы Huter BS-40.

Кроме того, в инструкции по эксплуатации Huter BS-40 содержится детальная информация об интервалах и объемах сервисного обслуживания. Регулярное обслуживание проводится самостоятельно и включает:

  • прочистку масляных отверстий на шине;
  • смазку ведомой звезды на шине;
  • очистку охлаждающих отверстий стартера;
  • очистку от загрязнений ребер цилиндров;
  • промывку воздушного фильтра в специальном растворе;
  • контроль состояния и прочистку свечи зажигания;
  • заточку цепи в случае ее затупления (при отсутствии специального оборудования или недостаточности опыта в таких операциях следует обратиться в сервисный центр).

Для ознакомления с полной инструкцией к бензопиле Huter BS-40 нужно перейти в наш каталог инструкций и скачать ее там.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

  • забитый воздушный фильтр,
  • забитые нагаром выхлопные окна и глушитель,
  • плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

  • Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
  • На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
  • Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
  • Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
  • Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
  • Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
  • После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
  • Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

  • Двигатель заводят и прогревают в течении 5-7 мин.
  • Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
  • Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Плюсы и минусы

Huter BS-25 хорошо сбалансирована по весу. При поднятии за ручку задняя и передняя части не перевешивают, цепь находится горизонтально в рабочем положении без всяких усилий. Это облегчает работу. Нет лишних нагрузок на кисти рук для удержания. Общий вес Huter BS-25 минимален, это одна из самых легких бензопил.

У Huter BS-25 небольшие расходы на эксплуатацию благодаря следующим особенностям:

  1. Минимальный расход топлива по причине небольшой мощности и эффективной современной топливной системы.
  2. Более низкая стоимость цепей из-за минимальной длины и меньшего количества звеньев.
  3. Уменьшенный расход масла для смазки пильной гарнитуры.

Каких-то технических и конструкционных недостатков отметить невозможно. Условно к ним можно отнести малую мощность. Но для распиловки больших объемов крупногабаритной древесины существуют более мощные, в том числе профессиональные, бензопилы. Huter BS-25 справляется с хозяйственно-бытовыми работами, для которых создана, вполне успешно.

К минусам можно отнести географию сборки, а именно КНР. Многие товары китайского производства, продававшиеся в России на протяжении многих лет отличались отвратительным качеством, потому у них крайне низкая репутация. Однако в случае с Huter BS-25 дело обстоит по-другому.

Разработчик модели — немецкая компания Huter. Родина бренда — Германия. Производство расположено в КНР. Но это немецкое производство. Все бензопилы Huter BS-25 производятся с соблюдением строгой технологической и производственной дисциплины. Соответствуют не только высоким внутренним требованиям компании к качеству своей продукции, но и международным, и российским стандартам.

Поэтому производственный брак на Huter BS-25 практически не встречается. В случае его обнаружения проблему бесплатно устраняют в течении гарантийного срока. На Huter BS-25, как и на все бензопилы, он установлен сроком 1 год.

Бензопила Huter BS-52 – параметры модели

Hüter Elektrische Technik GmbH – это известный немецкий производитель, один из лидеров на рынке садовой техники. Компания была создана еще в 1979 году и благодаря высокому качеству своей продукции, успела завоевать расположение миллионов потребителей своей продукции. Техника Huter сертифицирована в Европе и отвечает всем современным стандартам.

Сегодня основные производственные мощности компании сосредоточены в Китае. Здесь, под контролем немецких специалистов, разрабатываются и производятся цепные пилы Huter. Вся продукция соответствует внутренним стандартам качества компании и считается одной из самых надежных на рынке.

Базовая комплектация бензопилы Хутер BS-52:

  • Фирменная картонная упаковка
  • Инструкция по обслуживанию и эксплуатации;
  • Емкость для приготовления топливной смеси;
  • Корпус устройства с двигателем;
  • Пильная цепь (76 звеньев);
  • Шина (50,5 см);
  • Защитный чехол для пильной гарнитуры;
  • Набор ключей и отверток;
  • Гарантийный талон.

Между приводом и шиной модели производитель предусмотрел амортизаторы антивибрационной системы. Они гасят колебания коленчатого вала мотора, делая использование инструмента более удобным.

Бензопила Хутер BS -52 оснащена инерционным цепным тормозом, который срабатывает во время удара цепи о гвоздь или резкого броска инструмента. Для смазки цепи в устройстве модели предусмотрен автоматический масляный насос. Он подает смазочный материал только во время движения гарнитуры, что дает возможность сэкономить масло.

Характеристики этой модели Хутер включают:

  • мощность штатного ДВС – 3 л. с.;
  • вместительность штатного бака для горючего – 500 мл;
  • возможная длина используемой для работы фирменной шины – 45–50 см;
  • требуемый шаг цепи для спиливания – 0,325 «;
  • масса вместе с гарнитурой – 7,5 кг.

Изготовитель предусмотрел свободный доступ к воздушному фильтру и другим часто заменяемым элементам. Это дает возможность установить новые запчасти без использования инструментов.

Этот инструмент от компании Huter хорошо подходит для выполнения несложных бытовых задач. Пиле под силу удаление средних по толщине веток, спиливание небольших деревьев, расчистка диких кустарников.

Производитель предусмотрел в комплектации модели защитный кожух, который предотвращает механические повреждения фильтра. При необходимости кожух легко снять при помощи специального крепления.

  • мощность штатного ДВС – 2 л. с.;
  • вместительность штатного бака для горючего – 310 мл;
  • возможная длина используемой для работы фирменной шины – 35-40 см;
  • требуемый шаг цепи для спиливания – 3/8 «;
  • масса вместе с гарнитурой – 6 кг.

Бензопила оборудована доработанной антивибрационной системой и надежным инерционным тормозом. Механизмы выдерживают значительные нагрузки, и не поддаются воздействию повышенных температур.

Это интересно: Бензопилы Хускварна (Husqvarna): модели, характеристики, ремонт

Инструкция по эксплуатации

Инструкция, которая поставляется с пилой Хутер БС 45 достаточно подробная.

В ней имеется:

  • описание пилы;
  • описание комплектации;
  • рекомендации по технике безопасности;
  • руководство по запуску и работе инструментом;
  • описание технического обслуживания;
  • алгоритм заточки пильной цепи;
  • инструкция по приготовлению топливной смеси и заправки бензопилы.

Важно! После покупки новой бензопилы, не стоит игнорировать прочтение инструкции. Информация, которая имеется в ней, поможет избежать типичных ошибок, приводящих к поломке бензопилы

Помните, что неисправности, возникшие по причине неправильной эксплуатации, являются основанием для отказа в гарантийном ремонте.

Как настроить пилу китайского производства?

Конструкция карбюратора на китайских бензопилах ничем принципно не отличается. Порядок и принцип опции также не имеют никаких различий и производятся этим же порядком. Единственная сложность, которая может появиться во время выполнения работ — определение предназначения регулировочных винтов. Обычно винт Т находится сверху, а H и L размещены в нижней части корпуса карбюратора. Может находиться очередной, дополнительный винт.

Набросок 3 – Размещение регулировочных устройств

Обычно их предназначение определяют опытным методом, немного изменяя положение и следя за результатом. После того, как предназначение частей будет ясно определено, предстоящая настройка не составляет труда и производится обыденным порядком.

Настройка карбюратора бензопилы — принципиальная и нужная процедура, которую временами приходится делать для восстановления обычной работоспособности инструмента. Принципной трудности этот процесс не делает, Но просит от пользователя аккуратности, внимания и соблюдения правил безопасности. Цепь бензопилы обычно не снимают, так как пригодится следить за ее положением

Потому принципиально повсевременно держать в голове о способности ее пуска и проявлять нужную осторожность

Регулировку нужно создавать плавненько, маленькими переменами положения винтов, чтоб не вызвать очень резких конфигураций режима вращения вала. Итог находится в зависимости от бдительности и тщательности пользователя, а верно настроенный карбюратор дозволит продлить срок службы инструмента.

Пошаговый алгоритм регулировки

Перед проведением регулировки карбюратора бензопилы Makita DCS4610 рекомендуется поменять топливный и воздушный фильтры. Регулировка делается 3-мя винтами. Винты L и H отвечают за соотношение консистенции бензина и воздуха. Винт L – это настройка работы мотора на низких оборотах. H на больших. Винт S регулирует обороты холостого хода.

Производитель в аннотации к бензопилам Makita безотступно советует создавать регулировку работы карбюратора, только используя винт S. Потому что заявлено, что бензопила настроена на заводе при давлении воздуха в согласовании с уровнем моря и регулировка винтами L и H не требуется.

Вот описание опции карбюратора бензопилы Makita DCS4610 согласно аннотации.

Внимание! Для регулировки карбюратора не надо снимать крышек и разбирать бензопилу, весь процесс осуществляется через отверстия с боковой стороны, в корпусе пилы. В случае если данная настройка не посодействовала и игнорирование советов производителя не стращает, можно произвести регулировку карбюратора используя винты L и H

Начинается настройка с установки винтов. Их вкручивают до упора, а потом возвращают на полтора оборота

В случае если данная настройка не посодействовала и игнорирование советов производителя не стращает, можно произвести регулировку карбюратора используя винты L и H. Начинается настройка с установки винтов. Их вкручивают до упора, а потом возвращают на полтора оборота.

Дальше настройка делится на несколько шагов:

  • Регулировка на низких оборотах для заслуги беспрерывной работы. Движку необходимо дать мало прогреться. Дальше винтами L и S достигают, чтоб движок работал размеренно и цепь на холостом ходу не проворачивалась. Винт L проворачивается до получения наибольших оборотов, потом опускается на 1/4. Дальше доводится до нормы работа на холостом ходу винтом S.
  • Регулировка на больших оборотах, чтоб не было превышения их количества выше допустимого и не было завышенного износа мотора. По свидетельствам тахометра, поворачивая винт H, достигают того, чтоб на полном газу число оборотов не превышало очень допустимое. Превышение очень допустимого числа оборотов не нужно и может привести к завышенному износу мотора, также его выходу из строя.
  • Четкая регулировка карбюратора винтом S как обозначено в аннотации.
  • Проверка работы бензопилы на практике во всех режимах.

Ремонтировать самому или доверить профи

Вопрос довольно щепетильный. Принимать решение чинить карбюратор бензопилы Makita без помощи других можно исключительно в случае полной убежденности в собственных силах. Нужны определенные познания механики и механизма работы карбюратора.

Карбюратор достаточно непростая часть мотора, имеет маленькие детали и для их подмены нужна высочайшая аккуратность и сноровка. Что касается дефектов то убрать без помощи других можно фактически все, потому что они сводятся к нахождению покоробленного элемента и его подмене. Детали ремонту не подлежат, молотком ничего править не надо.

В целом необходимо трезво оценивать свои способности, если есть сомнения лучше обратиться в сервисный центр.

Регулировка Бензопилы Huter Bs 45

Бензопила Huter BS-45: отзывы, характеристики, инструкция, ремонт

Без подручных инструментов на даче как еще его называют частном подворье сегодня никак никак не обойтись. Это известно каждому владельцу недвижимости в городе иначе говоря за его пределами. Для заготовки поленьев не создания хозпостроек требуются пила, топор по другому бензопила. Последняя приобретается чаще электрических моделей по тем обстоятельствам, что подобна нефти не привязана к источнику питания. Однако бензиновые агрегаты отличаются по весу не комплектации, поэтому правильно выбрать бывает довольно сложно.

Если вы еще не решили, какой вариант оборудования приобрести, то следует разобраться с той целью, где будет использоваться устройство. Вес не мощность бензопил рассчитаны на разные сферы применения

Отечественные изготовители поставляют на рынок три группы инструментов, каждая где справляется с поставленными задачами, поэтому важно определиться, какие работы вы станете выполнять в этой сфере при помощи бензопилы

Для мелких садовых работ подойдет бензопила наименьшей мощности, которая относится к любительскому классу. Обзор и тест бензопилы huter bs-45 как легко заводить пилу? Регулировка карбюратора. Как нефть рассчитана на периодический режим работы, который не превышает часа за сутки. На финансовом рынке встречаются не полупрофессиональный инструмент, который будет способен помочь даже при возведении дома. Если вы находитесь лишь на начальном этапе строительства, то рекомендуется приобрести такую бензопилу, вес занят может составить примерно шесть кг.

Посредством пилы-профессионала можно даже валить лес. С данными манипуляциями пила будет справляться на протяжении круглых суток

Если вы всё ещё нет возможности решиться, какое устройство приобрести, то следует остановить внимание на бензопиле Huter

BS-45, отзывы о в которой требуется будут представлены ниже. Ее стоимость составляет только лишь четыре тысячи семьсот руб.

Описание бензопилы марки BS-45

Если вам нужна бензопила, то стоит отметить модель, упомянутую выше. Как нефть работает за счёт двигателя, мощность которого составляет 4,3 л. с. Инструмент предназначается для бытового использования, крапива:

  • небольшого строительства;
  • ухода за садом;
  • распиловки дров для камина.

Бензопила имеет тормоз цепи, что обеспечивает безопасную эксплуатацию. Производитель позаботился о наличии 45-сантиметровой шины в комплекте. Помимо прочего, бензопила обладает антивибрационной системой.

Технические характеристики

Huter BS-45 – бензопила, отзывы о занят можно прочесть по тексту статьи, обладает довольно выдающимися техническими характеристиками. Среди прочих следует выделить ширину паза, которая составляет 1,5 мм. Количество звеньев равно 72.

Шаг цепи эквивалентен 0,325 дюйма. Длина шины равна восемнадцать дюймов. Емкость топливного бака составляет 0,55 л. Мощность бензопилы равна 1,7 кВт. Иной раз профессионалов интересует объем двигателя, здесь Этот расхожий слух параметр равен сорок пять см 3.

Особенности конструкции

В пиле Huter использована классическая компоновочная схема, которая оказалась настолько простой и удачной, что уже не одно десятилетие используется практически всеми производителями бензопил.

Двигатель

Главный агрегат бензопилы — это её двигатель. Он имеет один цилиндр, работает по двухтактному принципу, охлаждается потоком воздуха. Картер выполнен из металла, что сказывается на немалом весе пилы. Два поршневых кольца обеспечивают 40-кубовому мотору неплохую компрессию и мощность в 2 л. с. Системы принудительной смазки нет, масло добавляется прямо в бензин в соотношении 1/25 на период обкатки и 1/40 в постоянном режиме работы.

Поршень соединён с помощью кривошипно-шатунного механизма с коленчатым валом с двойным противовесом. Редукторов и передач нет, крутящий момент мотора передаётся непосредственно на механизм, приводящий в движение цепь. Поэтому двигатель довольно мощный и высокооборотистый, но склонный к перегреву, особенно в жаркую погоду.

Карбюратор

В BS-40 стоит карбюратор мембранного типа. В отличие от поплавкового, который зависти от силы тяжести и поэтому требует вертикального положения пилы, мембранное устройство подачи топливной смеси позволяет работать инструментом в любом положении. Для регулировки холостых оборотов, а также соотношений подаваемых объёмов воздуха и бензино-масляной смеси предусмотрены винты. Настройку можно производить, не разбирая пилу, с помощью тонкой отвёртки, для чего в корпусе предусмотрены отверстия в соответствующих местах.

Сцепление и пильная гарнитура

Блок центробежного сцепления открытого типа оснащён ленточным цепным тормозом инерционного действия. Крутящий момент передаётся на ведущую звёздочку при открытии дроссельной заслонки, то есть при прогазовке пилы. Звёздочка рассчитана на шаг цепи 3/8 дюйма, что позволяет использовать цепи любого производителя с соответствующим количеством звеньев.

Шина имеет в длину 40 см и паз шириной 1,3 мм. Крепится на корпус с помощью двух шпилек с гайками. Регулятор натяжения цепи по ходу пиления, с внешней стороны. Смазка цепи специальным маслом, которое охлаждает цепь при работе и снижает её износ, подаётся с помощью плунжерно-шестирёнчатого автоматического насоса.

Корпус и органы управления

Корпус пилы выполнен из пластика. Сам по себе он не трескается, но склонен к повышенной хрупкости на морозе или в случае механического воздействия. Состоит из трёх частей — башмака с топливными баками и задней рукояткой, боковых съёмных крышек стартера и сцепления, а также верхней крышки доступа к свече и воздушному фильтру. Сам воздушный фильтр стандартный, на центральном штоке, прижимается крышкой и гайкой барашком.

Справа от рукоятки газа, оснащённой курком и предохранителем, находится рукоятка воздушной заслонки и праймер. Они служат для запуска пилы после длительного простоя. Слева со стороны оператора расположена стандартная клавиша включения электронного зажигания.Рукоятка стартера снабжена пружинным гасителем ударных нагрузок.

Система подачи топлива и ее ремонт

Если вы столкнулись с проблемой, которая выражена в том, что топливо не попадает в цилиндр, то произойти это может по причине загрязнения фильтра. Для решения проблемы топливный шланг снимается, что позволит проверить, как течёт топливо. Чистка фильтра требуется в случае, если струя довольно слабая. Его следует вынуть или заменить на новый.

Замена топливного фильтра осуществляется раз в три месяца. Топливо может отсутствовать или присутствовать в недостаточном количестве. Причиной выступает засорение воздушного фильтра. Когда воздух перестает поступать в карбюратор, нарушается работа двигателя. Фильтр следует снять, прочистить в воде, а после высушить и установить на место.

Назначение

Бензопила Huter BS 45, это бытовой инструмент, её не рекомендуется использовать для промышленной заготовки леса, т. к. она имеет ограниченный ресурс, ввиду того, что производители старались максимально сэкономить при её разработке. Но, несмотря на это, бензопила зарекомендовала себя, как надежного помощника по хозяйству, с помощью которого можно заготовить дров на зиму, обслуживать участок, отпилить что-либо на стройке. При условии своевременного проведения ТО, пила способна прослужить не один год.

Производитель бензопилы, немецкая компания Huter, на Российском рынке представлена с 2000 года.

По заявлению производителя, пила Huter BS-45 — немецкая, но если присмотреться, становиться понятно, что это еще одно творение китайской промышленности, ввезенное в нашу страну под немецким брендом.

Хотя это и китайский вариант бензопилы, но то, что она продается под брендом Huter, дает некоторые преимущества. На пилу распространяется гарантия, а также специалисты компании занимаются пост гарантийным ремонтом, проблем с обслуживанием Хутер 45 нет.

Видео обзор Хутер БС 45 можно посмотреть ниже. После просмотра вы узнаете, как выглядит бензопила, как она укомплектована. Ознакомитесь с основными узлами. На видео также показано, как правильно запускать бензопилу на холодную и горячую и как она пилит.

Инструкция для китайской

Чтобы правильно выполнить настройку карбюратора китайской бензопилы, необходимо сначала запомнить заводские настройки устройства, затем включить двигатель. В последствии придется оставить его работать в течении нескольких часов, чтобы точно выставлять собственные параметры. Иногда работы выполняются разу после десятиминутного функционирования двигателя, однако многие модели китайского производства требуют особенного обращения.

Китайская модель бензопилы

Порядок регулировки:

  1. Мероприятия начинаются в режиме холостого хода. С помощью регулировочных винтов нужно добиться планомерного набора оборотов двигателем, поэтому следует сначала дать ему поработать на малых оборотах. Отклонением от нормы является перемещение цепи по шине. В этом случае нужно отрегулировать крайними винтами оптимальное положение для того, чтобы цепь оставалась неподвижной.
  2. Осуществляется переход на обороты средней скорости. Иногда двигатель при этом задымляется. Этот дефект можно устранить, если закрутить винт для подачи более бедной топливной смеси.

В этом случае дым исчезнет, но увеличится скорость оборотов двигателя. Нужно регулировать настройки до достижения того уровня, когда при нажатии на дроссель двигатель плавно набирает обороты, не слышны резкие рывки или перебои.

Осуществляется проверка двигателя устройства. Бензопилу переводят на минимальные обороты, а затем осуществляется стремительное нажатие на рычаг. При максимальном нажатии его выдерживают в течении 3 секунд. Если есть нарушения в работе двигателя, нужно постепенно ослаблять винт до достижения оптимального положения.

Бензопила должна поработать несколько часов в реальных условиях. Нужно заниматься распилом древесины, а затем выполнить осмотр всех элементов, задействованных в данном мероприятии. Если есть отклонения, их нужно исправить, пользуясь регулировочными приспособлениями. Когда все дефекты устранены и установлены оптимальные настройки для подачи правильно концентрированного топлива, можно считать процесс настройки устройства завершенным.

Наглядно смотрите на видео:

Как правильно отрегулировать карбюратор своими руками?

После промывки и полной чистки карбюратора создают его сборку и приступают к регулировке. Сначала, следует разобраться в предназначении регулировочных винтов. В этом поможет аннотация, но некие общие моменты` следует разглядеть сходу. В большинстве случаев встречается последующее обозначение винтов:

  • H — производит регулировку состояния головного жиклера, т.е. настраивает наивысшую скорость вращения вала мотора;
  • L — производит настройку жиклеров холостого хода (отвечает за наименьшую скорость вращения вала);
  • T — регулирует работу мотора на холостом ходу. Может также обозначаться знаками LA либо S, на неких моделях карбюраторов он совсем отсутствует.

Поворот винтов H и L по часовой стрелке обедняет топливно-воздушную смесь, а против часовой стрелки — обогащает (количество бензина возрастает). При вращении винта T изменяется скорость вращения вала на холостом ходу — по часовой стрелке она растет, а в оборотном направлении — миниатюризируется.

Набросок 2 – Механизмы регулировки карбюратора

До того как приступить к конкретным действиям, следует отыскать и пристально изучить информацию о положении регулировочных винтов (величине углов поворота при настройке). Эти сведения имеются в аннотации к бензопиле. Потом нужно приготовить рабочее место — уложить пилу на ровненькую горизонтальную плоскость, направив цепь в обратную от себя сторону. Отсоединить все крышки, удалить поролон и воздушный фильтр. На этом предварительные операции числятся завершенными, можно приступать к основной части работ.

  • Плавным движением закрутить по часовой стрелке до упора винты H и L. Действовать аккуратненько, чтоб не сломать винты — это станет предпосылкой полной утраты карбюратора.
  • Открутить оба винта на полтора оборота.
  • Запустить движок на 10 минут и прогреть его. Это нужный момент, потому что на прохладном движке верно настроить карбюратор не получится.
  • Поворачивая винты H и L, попеременно регулируют вращение вала на наибольших и малых оборотах.
  • Регулируя положение винта T (либо он может иметь другое обозначение), настраивается холостой ход бензопилы. Нужно достигнуть ровненькой и размеренной работы мотора. Принципиально смотреть за тем, движется на холостом ходу цепь, либо нет. Если движется, еще малость поворачивают винт против часовой стрелки.

Принципиально! Регулировку винта H неопытному человеку лучше не создавать. Если он будет настроен некорректно, на наибольших оборотах в камеру сгорания цилиндра будет подаваться обедненная воздушно-топливная смесь. Это приведет к ускоренному износу поршневой группы.

Проверить работу мотора можно зрительно и на слух. Очень обогащенная смесь вызывает возникновение густого дыма из выхлопного отверстия. При подаче обедненной консистенции во время работы пилы слышится свист. Чрезвычайно экономный режим вредоносен — если винт L настроить на «бедное» горючее, появятся трудности с пуском мотора. При установке на обедненную смесь винта H пила приметно растеряет мощность. Найти правильную настройку можно по последующим признакам:

  • на холостом ходу движок не глохнет, а цепь недвижна;
  • во время работы мотора нет лишнего дыма из выхлопной трубы;
  • движок показывает неплохую приемистость (стремительно набирает обороты при нажатии на акселератор).

Подробное описание опции имеется в аннотации, которая идет совместно с инвентарем в комплекте поставки. Ее следует пристально изучить, так как вероятны некие особенности либо специальные требования, установленные производителем и относящиеся только к данной модели пилы. Если все требования соблюдаются в точности, работоспособность бензопилы будет восстановлена до изначального состояния.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
