Полиспасты. Назначение и устройство

Устройство полиспаста и условия его работы

Основная область применения полиспастов – стреловые механизмы кранов. Всё многообразие полиспастов может быть сведено к двум требованиям: либо увеличить силу (силовые полиспасты), либо поднять скорость (скоростные полиспасты). В подъёмных кранах чаще используются первые, а подъёмниках – вторые. Таким образом, схемы скоростных и силовых полиспастов взаимно обратные.

В состав полиспаста входят следующие составляющие:

  1. Блоки с неподвижными осями
  2. Блоки с подвижными осями.
  3. Обводные блоки.
  4. Обводочные барабаны.

Все вышеперечисленные элементы располагаются преимущественно в вертикальной компоновке, причём место размещения барабана зависит от наличия обводных блоков: сверху, если такие блоки отсутствуют, и снизу – если присутствуют.

Количество блоков с неподвижными осями всегда на один меньше, чем с подвижными. При этом общее количество блоков определяет (для силовых полиспастов) кратность увеличения суммарного усилия на механизме. Количество обводных блоков определяется размерами узла: с увеличением числа таких блоков усилие также увеличивается.

Силовые полиспасты, назначение и устройство которых характеризуется несколькими параметрами, важнейшим из которых является нагрузка, развиваемая в подъёмном механизме. Она увеличивается с увеличением расчётной грузоподъёмности крана, кратности устройства (количества ветвей каната, на которых подвешен груз) и КПД блока. КПД учитывает потери на трение в осевых опорах, а также потери, определяемые жёсткостью каната или цепи.

Полиспастов может быть несколько, тогда суммарная нагрузка на блок пропорционально уменьшается. Одинарные полиспасты конструктивно проще, но и наименее эффективны. В них один конец неподвижно закрепляется на неподвижном элементе, а второй – на барабане. При этом угол отклонения весьма ограничен из-за опасности схода каната с блока. Наличие обводного блока существенно улучшает условия работы механизма: нагрузка становится симметричной, что снижает износ каната, и увеличивает допустимую скорость вращения блоков. Устойчивость действия полиспаста зависит также от расстояния между обводным и основными блоками. С увеличением этого параметра надёжность полиспаста как функционального узла возрастает, хотя одновременно увеличивается (из-за наличия соединительной оси) и его сложность. Другими схемами полиспастов, применяемых на практике, являются:

  • Сдвоенные трёхкратные, когда в схеме присутствует три рабочих блока и два обводных;
  • Сдвоенные трёхкратные, снабжённые уравнительной траверсой. Вариант используется в грузоподъёмной технике, которая эксплуатируется в тяжёлых и особо тяжёлых условиях.

Как на эффективность работы влияет веревка

Избежать зажатия и перекручивания веревки можно, если использовать дополнительные приспособления, к примеру, монтажные платы, которые позволяют разнести ролики относительно друг друга. Категорически не рекомендуем применять в полиспастах растягивающиеся веревки, поскольку в сравнении с обычными статическими изделиями они очень серьезно проигрывают в эффективности. Собирая блок для подъема грузов, специалисты используют и грузовую, и отдельную веревки, которые прикрепляются к объекту независимо от подъемного приспособления.

Эксплуатация отдельных веревок дает некоторое преимущество. Суть заключается в том, что отдельная веревка предоставляет возможность предварительно или заранее собрать всю конструкцию. К тому же, можно существенно облегчить проход узлов, поскольку используется вся длина веревки. Единственный недостаток – это невозможность фиксировать груз в автоматическом режиме. Грузовые же веревки могут похвастаться именно такой особенностью, поэтому в случае возникновения необходимости в автофиксации груза воспользуйтесь именно грузовой веревкой.

Большое значение имеет обратный ход. Данный эффект является неизбежным, поскольку в момент снятия, а также при перехватывании веревки или остановке на отдых груз непременно двигается в обратную сторону. От качества используемых блоков, а также всего устройства в целом зависит то, насколько сильно груз уйдет обратно. Можно предотвратить возникновение данного явления, если приобрести специальные ролики, обеспечивающие пропуск веревки исключительно в одном направлении.

Расскажем немного о том, как правильно крепить грузовую веревку к подъемному механизму. Далеко не всегда даже самый предусмотрительный мастер обладает веревкой необходимой длины, которая требуется для крепления динамической части блока. Поэтому разработано несколько способов крепления механизма:

При помощи схватывающих узлов. Эти узлы завязываются в пять оборотов из репшнуров, сечение которых не превышает 8 мм. Использование подобных узлов является самым эффективным и, соответственно, распространенным. По словам специалистов, узлы являются очень прочными и надежными. Лишь нагрузка свыше 13 кН способна привести к сползанию такого узла

Важно то, что даже при сползании узел никоим образом не деформирует веревку, оставляя ее в целости и сохранности.
Применение зажимов общего назначения. Данные приспособления можно использовать даже в сложных климатических условиях, к примеру, на мокрых или обледенелых веревках

Нагрузка в 7 кН способна привести к сползанию зажима, что приводит к повреждению веревки, хотя и не очень сильному.
Персональные зажимы. Они применяются только при небольших работах, поскольку нагрузка свыше 4 кН приводит к сползанию зажима и последующему обрыву веревки.

Виды полиспастов

Силовыми механизмами называются системы, позволяющие экономить усилия на поднятие или перемещение груза за счет сокращения скорости его поднятия или перемещения, таким образом, сэкономленные усилия обратно пропорциональный затраченной скорости. Также существуют скоростные механизмы, рычагом в таких системах является веревка, но усилия направляются на скорость подъема груза, что очень актуально для гидравлических систем. Существуют следующие виды полиспастов:

  • Одинарные силовые полиспасты, в таких системах груз необходимо подвесить к подвижному блоку, а рабочие ветви берут на себя тяговые усилия. При использовании силовых систем нужно учитывать необходимость наличия у барабана нарезки в одну сторону, так как один конец канта/цепи будет прикрепляться к нему, а второй — к неподвижному блоку или обойме крюка.
  • Скоростные полиспасты, в таких системах груз необходимо подвесить к концу рабочей ветви, а усилия прикладываются в отношении подвижного блока.
  • Сдвоенные силовые полиспасты, в таких системах груз оба конца веревки/цепи прикрепляться к барабану с нарезкой в две стороны. Уравнительный верхний блок выравнивает длину ветвей каната, в случае если они неровно вытянуты.

Классификация моделей по разным характеристикам ↑

Существует множество исполнений одной задумки – системы блоков, объединенных канатом. Их дифференцируют в зависимости от способа применения и конструктивных особенностей. Познакомьтесь с разными типами подъемников, выясните, в чем заключается их назначение и чем отличается устройство.

Классификация в зависимости от сложности механизма ↑

В зависимости от сложности механизма выделяют

  • простые;
  • сложные;
  • комплексные полиспасты.

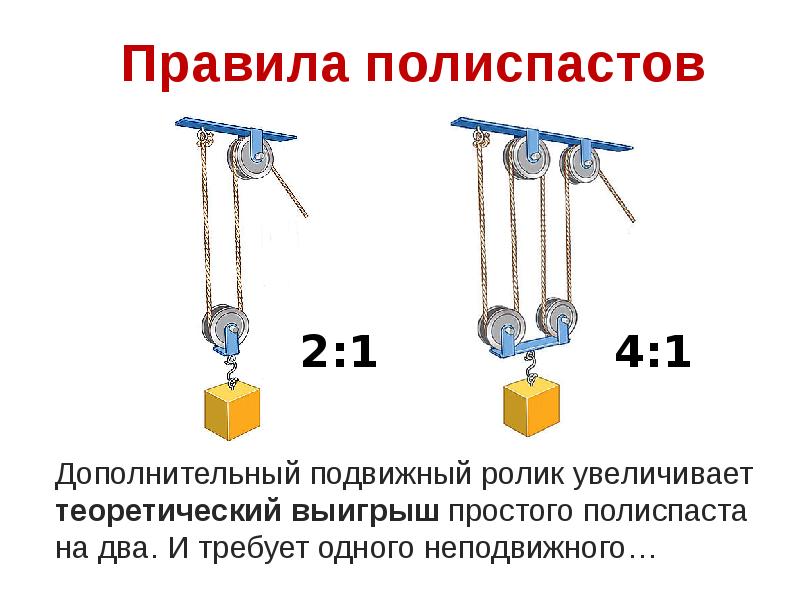

Пример четных моделей

Простой полиспаст представляет собой систему последовательно соединенных роликов. Все подвижные и неподвижные блоки, а также сам груз объединяются одним тросом. Дифференцируют четные и нечетные простые полиспасты.

Четными называют те грузоподъемные механизмы, чей конец троса крепится к неподвижной опоре – станции. Все комбинации в таком случае будут считаться четными. А если конец веревки прикреплен непосредственно к грузу или месту прикладывания усилия, эта конструкция и все производные от нее будут называться нечетными.


Схема нечетного полиспаста

Сложный полиспаст можно называть системой полиспастов. В этом случае последовательно соединяются не отдельные блоки, а целые комбинации, которые вполне могут использоваться сами по себе. Грубо говоря, в этом случае один механизм приводит в движение другой подобный.

Комплексный полиспаст не относится ни к одному, ни к другому виду. Его отличительная черта – ролики, движущиеся навстречу грузу. В состав комплексной модели могут входить как простые, так и сложные полиспасты.


Объединение двукратного и шестикратного простого полиспаста дает сложный шестикратный вариант

Классификация по назначению подъемника ↑

В зависимости от того, что хотят получить при использовании полиспаста, их подразделяют на:

  • силовые;
  • скоростные.


А – силовой вариант, Б — скоростной

Силовой вариант используется чаще. Как следует из названия, его задача – обеспечить выигрыш в силе. Так как для значительного выигрыша нужны столь же значительные потери в расстоянии, неизбежны и потери в скорости. К примеру, для системы 4:1 при поднятии груза на один метр нужно натянуть 4 метра троса, что замедляет работу.

Скоростной полиспаст по своему принципу представляет собой обратную силовому конструкцию. Он не дает выигрыша в силе, его цель – скорость. Применяется для ускорения работы в ущерб прикладываемому усилию.

Кратность – основная характеристика ↑

Основной показатель, на который обращают внимание при организации подъема грузов –кратность полиспаста. Этот параметр условно обозначает, во сколько раз механизм позволяет выиграть в силе

Фактически, кратность показывает, на сколько ветвей каната распределен вес груза.


Кинематическая кратность

Кратность подразделяют на кинематическую (равную количеству перегибов каната) и силовую, которая рассчитывается с учетом преодоления тросом силы трения и неидеальным КПД роликов. В справочниках приведены таблицы, которые отображают зависимость силовой кратности от кинематической при разных КПД блоков.

Как видно из таблицы, силовая кратность существенно отличается от кинематической. При низком КПД ролика (94%) фактический выигрыш в силе полиспаста 7:1 будет меньше выигрыша шестикратного полиспаста с КПД блоков 96%.


Схемы полиспастов разной кратности

5.4. Полиспасты

Полиспастом называют систему подвижных и неподвижных блоков, огибаемых грузовым канатом. Силовой полиспаст уменьшает усилие в канате и момент сопротивления на грузовом барабане от поднимаемого груза. Основной характеристикой полиспаста является его кратность а, равная отношению общего числа ветвей каната, на которых подвешен груз, к числу ветвей каната одновременно наматываемых на барабан. Благодаря тому, что полиспаст снижает усилие в канате, появляется возможность существенно уменьшать диаметр грузового каната и как следствие, диаметр барабана и канатных блоков, массу и габариты грузо­подъемного механизма.

Кроме того полиспаст позволяет изменять передаточное отношение грузоподъемного механизма. Диапазон рабочих скоростей подъема груза и частоты вращения приводных двигателей так широк, что редуктор со стандартным значением передаточно­го числа порой оказывается не пригодным. В таких случаях про­блема решается за счет изменения кратности полиспаста. Увеличивая кратность полиспаста а, можно уменьшить необходимое передаточное число редуктора ip и наоборот. Таким образом выбор полиспаста является ответственным этапом конструирования грузоподъемного механизма, так как от его кратности зависят практически все технические показатели механизма.

Полиспасты подразделяются на одинарные и сдвоенные. В практике известны также случаи применения счетверенных полиспастов. В одинарном полиспасте один конец каната крепится на барабане, а второй конец – при четной кратности на неподвижном элементе конструкции (рис.5.7 сх.о), а при нечетной кратности на крюковой подвеске. На указанной схеме канат к барабану проходит от полиспаста через направляющие блоки, так как механизм расположен в стороне от полиспаста и грузозахватного устройства. Так устроен, например, башенный кран, у которого механизм установлен в основании башни, а полиспаст намного выше на конце стрелы. На других типах кранов применяют схемы полиспастов без направляющих блоков (схема 4), когда канат от крюковой подвески непосредственно навивается на расположенный сверху барабан.

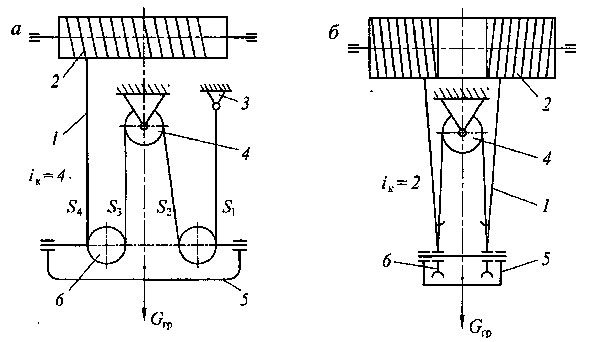

Рис. 5.7. Схемы запасовки полипастов

Одинарные полиспасты часто используются на кранах, но имеют ряд недостатков. Как можно видеть на схеме 4 подъем груза сопровождается перемещением каната при его навивке вдоль оси барабана и «уводом» груза в сторону по горизонтали, что недопустимо при выполнении монтажных операций. Кроме того, наматывание или сматывание каната с барабана ведет к неравномерному и постоянно меняющемуся нагружению опор барабана и пролетных балок металлоконструкций крана.

С целью обеспечения строго вертикального подъема и опускания груза при постоянной величине нагрузок на опоры барабана применяют сдвоенные полиспасты, состоящие из двух работающих совместно одинарных (схемы 1, 2, 3, 5, 6, 7, 8, 9). В сдвоенном полиспасте оба конца каната закреплены на барабане, а в систему блоков введен так называемый уравнительный блок, который в отличие от других блоков не вращается при подъеме или опускании груза, а лишь слегка временами проворачивается, выравнивая длины ветвей обоих полиспастов. Этот блок может иметь уменьшенный по сравнению с остальными диаметр и располагаться как сверху среди группы неподвижных блоков так и снизу в крюковой подвеске вместе с подвижными блоками. Иногда вместо уравнительного блока и с той же целью в полиспаст встраивается балансир (схема 9), что позволяет в случаях, когда необходим канат особенно большой длины, вместо одного целого каната оснащать полиспаст двумя короткими его кусками.

Расчет полиспаста

Для сгибания и разгибания каната к его сбегающей ветви необходимо приложить дополнительную силу W, которая зависит от размеров и конструкции каната и блока, а также от натяжения каната. Ее можно определить из уравнения моментов сил относительно оси блока без учета сил трения в опоре блока:

где R = D/2 — радиус ручья блока; q — коэффициент жесткости (его значение определяют экспериментально). Уравнение моментов всех действующих сил относительно оси блока (рис. 1, а) имеет вид:

где N — нагрузка на ось блока, равная геометрической сумме сил Sнаб и Sсбег; do — диаметр оси блока; f — коэффициент трения в опоре блока.

При определении величины N с некоторым допущением можно принять Sнаб≈Sсбег и тогда при угле обхвата блока канатом 2α:

Подставив это соотношение в выше приведенное уравнение моментов, получим:

КПД блока

Коэффициент полезного действия блока (КПД блока) — это отношение полезной работы Sнабh при подъеме груза весом Gгр на высоту h к полной работе, совершенной при этом силой Sсбег на том же пути h с учетом преодоления потерь на трение и жесткости каната.

КПД неподвижного блока

Поэтому для неподвижного блока, у которого перемещение набегающей и сбегающей ветвей каната одинаково, КПД неподвижного блока выражается формулой:

Анализ этой формулы показывает, что чем больше угол обхвата блока канатом и чем больше жесткость каната и трение в опоре блока, тем меньше значение КПД блока и тем больше дополнительная сила, которую необходимо приложить к канату, чтобы обеспечить равномерное движение груза. На КПД блока наиболее существенное влияние оказывают потери на трение в опоре блока, зависящие от конструкции и состояния опоры, поэтому при практических расчетах с достаточной степенью точности КПД блока принимают независящим от диаметра и конструкции каната, от размеров блока и от угла обхвата его канатом. Для блоков с опорой на подшипниках скольжения η = 0,95÷0,96; для блоков на подшипниках качения η = 0,97÷0,98. Меньшие значения принимают для блоков, работающих при повышенной температуре или в запыленной или загазованной среде. Тогда натяжение ветви тягового органа, набегающей на блок:

При обегании канатом неподвижного блока скорости движения набегающей и сбегающей ветви равны между собой (рис. 1, в). Если же набегающая ветвь каната со скоростью υ1 (рис. 1, г) набегает на подвижный блок, ось которого перемещается со скоростью υо, то скорость сбегающей ветви каната равна υ1 + 2υо.

Силовой полиспаст

Рис. 2

Развернутая схема обегания канатом блоков одинарного (простого) силового полиспаста приведена на рисунке 2. Если пренебречь сопротивлением в полиспасте, то есть когда система является неподвижной, сила в любой точке каната полиспаста:

где Gгр — вес груза; a — число перерезов каната, на которых подвешен груз (в сечении К-К на рис. 2); для одинарного полиспаста это число называется кратность полиспаста.

При подъеме или опускании груза, если учитывать силы сопротивления от жесткости каната и от трения в опорах блоков, натяжение отдельных ветвей каната различно. Обозначим через S1 натяжение ветви каната, идущей на обводной блок А1, S2 — натяжение следующей ветви и т. д. В общем случае при кратности полиспаста а натяжение последней неподвижно закрепленной ветви каната равно Sа. Отсюда следует равенство:

Если ветви каната в полиспасте расположены под углом к направлению силы тяжести, то надо брать проекции сил натяжения на вертикальную ось.

Соотношение между натяжениями отдельных ветвей каната при подъеме груза:

где η — КПД блока.

Используя эти соотношения, получаем:

Вычислив сумму геометрической прогрессии (выражение в скобках), определим соотношение между весом груза Gгр и натяжением каната S1 при параллельном расположении ветвей полиспаста без учета динамических нагрузок:

Натяжение Sбар каната, подводимого к барабану Б (рис. 2), больше натяжения S1, поскольку необходимо преодолевать сопротивление в обводных блоках А1, А2, А3. Если число обводных блоков равно t, максимальное натяжение каната при подъеме груза:

При опускании груза максимальное натяжение Sа будет в последней ветви, оно равно:

КПД полиспаста

КПД полиспаста, имеющего кратность а, в целом определяется как отношение полезной работы при подъеме груза Gгр на высоту h к затраченной при этом работе Sбарah, то есть:

При этом максимальное натяжение в системе полиспаста при подъеме груза может быть определено по зависимости:

Назначение и применение полиспаста

В современном строительстве полиспасты применяются очень широко. сложной конструкции со щеками сразу рассчитаны на них.

Конструкция полиспаста может быть заблокирована, если в ней нет необходимости. Применение полиспаста как самостоятельного ГПМ ограничено только одним фактором — отсутствие тормоза, жизненно необходимого в грузоподъемных машинах.

Множество специализированных фирм занимается продажей полиспастов. Прежде чем купить полиспаст убедитесь в правильности подобранных характеристик под ваши нужды и если возникают сомнения — обратитесь к профессионалам.

Подъем тяжелого груза даже на небольшую высоту без применения специальных инструментов возможен не всегда. Речь идет не только про подъемные краны, автокраны и погрузчики – есть и другие приспособления для решения этой задачи.

Одним из механизмов для подъема грузов является полиспаст.

Стационарно подъемники применяются на складах и в производственных помещениях, в которых необходимо поднимать разные тяжести. Переносные блочные системы используются в строительстве, логистике, для спасательных работ.

Устройство и принцип работы

Полиспаст позволяет поднимать тяжесть, используя меньшее усилие человека. Принцип похож на действие рычага для подъема груза, только вместо рычага используется трос.

Конструктивно, самый простой полиспаст являет собой 1 блок и веревку. Ролик закрепляется над грузом (на потолке, балке, или перемещаемой специальной опоре). Один конец веревки с крюком спускается к грузу. Второй конец веревки человек держит в руках и тянет за него, поднимая тяжесть.

На выигрыш в силе влияют такие факторы:

  1. Количество роликов.
  2. Длина веревки.

1 блок увеличивает силу примерно в 2 раза (примерно – потому что какие-то потери спишутся из-за силы трения). То есть если человек без подъемника сможет поднять 30 кг на высоту 1 метр, то с полиспастом – это будут уже 60 кг. Если роликов будет больше – то и вес можно будет поднимать больший.

Что касается длины веревки: чем она длиннее, тем больше вес сможет поднять человек, но и тем больше времени на это придется тратить.

Расчет полиспаста

Расчетные операции для определения усилий, действующих на элементы системы в ходе работы, нужно начинать с определения параметров и сил, воздействующих на блок:

  • сила воздействия груза (Sн);
  • тяговая сила мотора (Sc);
  • α – угол отклонения;
  • D – диаметр блока (ручья);
  • d – диаметр втулки.

Стоит сразу отметить, что современные устройства такого типа фактически не имеют углов отклонения. Поэтому (ввиду отсутствия практического смысла) ими можно пренебречь, а в дальнейших расчетах принять синус этого угла за единицу.

Для блока уравнение моментов сил выглядит так:

Sс*R = Sн*R + q*Sн*R + N*f*d/2

  • SнR – это момент силы, с которой на систему воздействует груз;
  • q – это коэффициент, определяющий жесткость троса при огибании ролика (определяется экспериментально), он учитывает силы, обусловленные структурой витков самого троса или каната;
  • N – нагрузка на ось блока;
  • f – коэффициент, определяющий силу трения втулки блока.

Для реального практического расчета показатель q не имеет значения. Точнее, его показатель настолько мал в сравнении с силой трения во втулке, что его можно не учитывать. В таком случае формула выглядит так:

Sс*R = Sн*R + N*f*d/2

Находим нагрузку N. Она определяется разницей в нагрузках на трос с разных сторон блока:

N = 2*Sн*R*sin(α)

А поскольку мы опускаем углы, упрощаем формулу до:

N = 2*Sн*R

Объединив все получим формулу определения КПД подъемного устройства:

Убрав незначительные параметры, формула упрощается до:

ηп = 1/(1+2*f*d/D)

Эта формула показывает, что для КПД системы самое важное значение имеет качество применяемых в ней блоков и их материалов. Чем ниже их сила трения, тем выше показатель КПД

  • 97% – принимаемое среднее, если в элементах используются бронзовые втулки и подшипники качения;
  • 95% – применяются подшипники скольжения;
  • 93% и ниже – запыленные места, агрессивные природные условия работы механизма, высокая температура.

Теперь расчет сил на один блок нужно применить на соответствующее их количество в системе.

S1 = S0* ηп

S2 = S1*ηп = S0* ηп * ηп = S0*( ηп)2

Sn = S0*( ηп)n

Сумма усилий с формулой преобразования геометрической прогрессии позволит получить показатель S0 в прямой зависимости от веса поднимаемого груза (Р).

S0 = P*(1 — ηп)/(1 — (ηп)n+1

Кроме того, в зависимости от конструкции системы вероятно придется учитывать нагрузки на остальные обводные ролики, КПД работы каких также стоит учитывать при расчете.

Эксплуатационные характеристики полиспастов и их выбор

На эффективность, которой обладают полиспасты, на их назначение и устройство в конкретном механизме влияние оказывают следующие факторы:

  1. Грузоподъёмность основного механизма, в составе которого работают данные узлы.
  2. Количество обводных блоков: с ростом их числа потери на трение возрастают.
  3. Углы отклонения канатов от средней плоскости барабана.
  4. Диаметры блоков.
  5. Диаметр каната/высота цепи.
  6. Материал каната.
  7. Характер опор (в подшипниках качения или скольжения).
  8. Условия смазки всех осей полиспаста.
  9. Скорость вращения блоков или перемещения тяговых канатов (в зависимости от назначения устройства).

Наибольшие потери в полиспастах связаны с условиями трения. В частности, КПД рассматриваемых механизмов, которые работают в подшипниках скольжения, в зависимости от условий их эксплуатации, составляет:

  • При неудовлетворительной смазке и при повышенных температурах — 0,94…0,54;
  • При редкой смазке – 0,95…0,60;
  • При периодической смазке — 0,96…0,67;
  • При автоматической смазке – 0,97…0,74.

Меньшие значения соответствуют полиспастам с максимально возможной кратностью. Потери на трение для узлов, которые работают в подшипниках качения, гораздо ниже, и составляют:

  • При недостаточной смазке и высоких температурах эксплуатации – 0,99…0,83;
  • При нормальных рабочих температурах и смазке – 1,0…0,92.


Таким образом, применяя современные антифрикционные покрытия контактной поверхности блоков, можно практически исключать потери на трение. Углы отклонения каната, располагающегося на блоке/блоках полиспаста, определяют не только износ канатов и блоков, но и безопасность производственного персонала грузоподъёмного устройства. Объясняется это тем, что при превышении допустимых показателей сход каната с блока чреват производственной аварией. На данный параметр влияют материал канатов, профиль канавки барабана, а также направление навивки. Материалами канатов чаще всего служат типы ТЛК-О по ГОСТ 3079, ЛК-Р по ГОСТ 2688 и ТК по ГОСТ 3071. Третий тип имеет наименьшую жёсткость (не более 1,7), что положительно сказывается на предельно допустимом угле отклонения каната на полиспасте. Соответственно для канатов двух первых типов жёсткость достигает 2.

Нормальными углами отклонения от оси полиспаста считаются углы 7,5…2,50 (меньшие значения принимаются для максимальных соотношений диаметра блока к диаметру каната). Вообще при проектировании данных устройств это соотношение всегда стараются выбирать в диапазоне значений 12…40. Допустимый угол отклонения канатов из маложёстких материалов меньше: до 6,5…20.

ГОСТ допускает увеличение предельного отклонения, по сравнению с рекомендуемым не более, чем на 10…20% (зависит от режима работы грузоподъёмной техники). На уравнительном блоке допустимые углы отклонения могут увеличиваться, но не более, чем в 1,5 раза.

Для снижения углов отклонения на барабанах полиспастов изготавливают профильные канавки, причём угол их направления зависит от направления навивки. Поэтому барабаны в механизмах современной конструкции всегда выполняют с крестовым профилем, пригодным под оба типа навивки.

Крюковые подвески кранов в такелажных работах

Строительные машины и оборудование, справочник

Категория:

Такелажные работы

Крюковые подвески кранов в такелажных работах

Крюковые подвески, являющиеся составной частью кранов, служат для подвешивания груза к грузовому канату крана.Крюковая подвеска состоит из двух боковых щек, соединенных между собой распорными трубками и стяжными болтами. В верхней части щек на неподвижно закрепленной с помощью ригель-ных планок оси вращаются один или несколько канатных блоков.

В нижней части подвески на траверсе закрепляется грузовой крюк с помощью гайки. Траверса может свободно вращаться в отверстиях боковых щек, благодаря чему крюк, установленный на шарикоподшипниках, помимо вращения вокруг своей оси может еще качаться вместе с траверсой, что облегчает строповку и ориентирование грузов. В зависимости от количества осей крюковые подвески бывают одно-, двух- и трехосные.

На некоторых кранах для обеспечения минимальной длины подвески применяют крюк с длинным хвостовиком, который крепят непосредственно на оси блоков. Такая подвеска называется укороченной.

Крюки снабжаются пружинными или самоопускающимися защелками, предотвращающими самопроизвольное выпадение съемного грузозахватного устройства из зева крюка. Различаются однорогие и двурогие грузовые крюки. Их изготавливают кованными или штампованными из малоуглеродистой стали марки 20, что гарантирует от внезапного разрушения крюка (в случае перегрузки перед разрушением крюк будет разгибаться). Нагрузка от поднимаемого груза прикладывается к зеву крюка. Грузовые кованные или штампованные крюки должны изготавливаться и маркироваться в соответствии с ГОСТ 2105—75. На грузовом крюке указывается: номер крюка по государственному стандарту; товарный знак; заводской номер крюка; наименование завода-поставщика; номер плавки; год изготовления крюка.

Рис. 1. Крюковая подвеска крана 1 — блок; 2 — ось; 3 —щека; 4 — траверса; 5 — крюк; 6 — защепка; 7 — крышка; В — шарикоподшипник; 9,10 — резиновые уплотнения; 11 — болт; 12 — гайка

Рис. 2. Схемы крюковых подвесок а — одноосная;б — двухосная;в — трехосная; 1 — щека; 2 — блок;3 — ось; 4 — обойма; 5 — серьга; 6 — палец; 7 — крюк; 8 — траверса

Крюки, не имеющие соответствующей маркировки, устанавливать на кранах нельзя. Сведения о крюках, поставляемых вместе с кранами, содержатся в паспорте крана. Крюки специального использования, а также поставляемые отдельно от крана, должны иметь паспорт с указанием предприятия-поставщика и его товарного знака, количества крюков в партии, года и месяца их выпуска, данных сертификата поковок, результатов испытаний и проверок, номера их стандарта, грузоподъемности и материала, из которого они изготовлены.

Крюки при нагрузках свыше 3 т должны изготовляться вращающимися на шариковых закрытых опорах, за исключением крюков кранов специального назначения.

Крюк бракуют в следующий случаях: если он не вращается в траверсе; если отогнут рог крюка; если износ крюка в зеве превышает 10% первоначальной высоты сечения; если на Крюке нет клейма ОТК; если на крюке имеются трещины.

Грузовые крюки испытывают на прочность нагрузкой, превышающей на 25% их номинальную грузоподъемность. Если они пригодны к работе, то после такого испытания на них не должно быть остаточных деформаций, трещин, надрывов.

Крюковая подвеска грузоподъемных кранов является весьма ответственным узлом, поэтому при эксплуатации крана необходимо постоянно наблюдать за ее состоянием. При каждом осмотре следует обязательно проверять исправность боковых щек, блоков, траверсы, крюка, гайки, осей и канатов.

Читать далее: Съемные грузозахватные устройства в такелажных работах

Категория: — Такелажные работы

stroy-technics.ru

Разновидности полиспастов

Все полиспасты можно разделить на две категории:

силовые;

скоростные.

Исходя из названия определяется и основе назначение каждого вида. Первый самый распространённый и используется для поднятия грузов, в точности, каким и был изобретен. Скоростной вариант — это видоизменённая конструкция, где большие усилия направлены на увеличение скорости транспортировки. По этому принципу создаются канатные дороги на горнолыжных курортах.

Кроме этого различие заключается в количестве роликов и рабочих ветвей, а также прочими модификациями. К конструкции может быть подключен электрический привод и стоппер. Еще разница заключается в материала каната, ведь он может быть представлен в виде:

веревки;

металлического каната;

железной цепи;

электрического кабеля.

В строительной технике чаще всего используется второй вариант, из-за прочности материала. Веревочные канаты используются чаще всего в туризме, спасательных операциях и так далее. Использование железной цепи встретить можно очень редко, это узконаправленные разновидности для определенных работ.

5.Определение натяжения ветви стропа

Натяжение ветви стропа возрастает с увеличением угла наклона ветви к вертикали (рисунок) в соответствии с формулой:

S=,

где: Q– масса поднимаемого груза; п – количество ветвей стропа на которых висит груз;

— угол наклона ветви стропа к вертикали;S– натяжение ветви стропа.

Таблица 1 – Зависимость коэффициента от угла наклона стропа α к вертикали

α 0 º 30 º 45 º 60 º
1,0 1,15 1,42 2,0

При расчете стропов общего назначения угол наклона ветви к вертикали принимают равным 45 º, что соответствует углу между ветвями стропов 90 º. При расчете стропов с числом ветвей более трех, воспринимающих расчетную нагрузку, учитывают не более трех ветвей стропов.

В зависимости от материала, из которого изготовлены стропы, коэффициент запаса прочности не должен быть меньше следующих значений:

1. Для стропов из каната К не меньше 6

2. Для стропов из цепей К не меньше 4

3. Для стропов из текстильных лент К не меньше 8

1.Техника безопасности при работе кранов, оборудованных грейфером или магнитом

В зоне работы магнитных и грейферных кранов запрещается нахождение людей. Стропальщик допускается на рабочее место только в перерыве работы кранов. При появлении людей в опасной зоне работы кранов машинист должен прекратить работу, подать звонок, и начать работу только после удаления людей из опасной зоны.

Для безопасной работы ответственным лицом должна быть разработана инструкция по безопасной транспортировке грузов кранами.

Зона работы крана оснащенного электромагнитом или грейфером должна быть ограждена, нахождение людей в ней категорически запрещается. Стропальщику подойти к электромагниту можно только когда он опущен на землю и обесточен.

При въезде – выезде в цех должно быть установлено светящееся табло с надписью «Опасно, работает магнит или грейфер»

Если краны интенсивно работают магнитами, тогда должен быть дополнительный магнит для замены. Замену выполняют так:

а) стропальщик подает команду на отключение магнита и установку его в отведенное для него место;

б) машинист устанавливает магнит в отведенное место устойчиво;

в) стропальщик убедившись у машиниста, что магнит отключен ( машинист дает ответный сигнал) вытаскивает вилку из клеммной коробки.

Перед началом работы кранам выполняют осмотр магнита и грейфера, делают пробный подъем.

Запрещается транспортировать магнитом или грейфером непредназначенных для них грузов, подвешивать на зубья грейфера стропы, поднимать людей, грузить машины магнитом…

2.Назначение и устройство крюковой подвески

Крюковые подвески служат для удобства подъема и транспортировки груза и соединяются канатом с барабаном механизма подъема груза. Крюковые подвески бывают нормального и укороченного типов. В первых применяют крюк с коротким хвостовиком, который подвешивают на отдельной траверсе в нижней части подвески. Во вторых (укороченных) применяют крюк с длинным хвостовиком, который непосредственно на оси блоков полиспаста. Укороченные подвески позволяют в результате уменьшения высоты подвески получить большую высоту подъема груза.

Для закрепления в крюковой подвески крана стержень крюка в верхней части имеет резьбу: треугольную при грузоподъемности до 10 тонн и трапецеидальную — от 15 тонн и выше. На резьбу навинчивается гайка, которая для предотвращения отвинчивания фиксируют стопорной планкой, закрепляемой болтами в пазах на торцах гайки и хвостовика крюка. Стопорение гайки штифтами, шплинтами и стопорными болтамине допускается.

Крюк в крюковой подвеске устанавливают так, чтобы он мог свободно вращаться и устанавливаться при работе в соответствии с положением груза. Нижний торец гайки крюка опирается на верхнюю обойму упорного шарикового подшипника.

Блоки в крюковых подвесках монтируют на неподвижных осях и подшипниках качения. Чтобы исключить возможность выхода каната из ручья блока и его защемления при случайном ослаблении каната на блоках, смонтированы кожухи (удерживающие пластины корпуса).

Все элементы подвески монтируются в кожухах (щеках).

studfiles.net

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
