Полиспасты: от расчетов до запасовки

Какие есть приспособы для подъема грузов на высоту?

Зарегистрироваться или войти:. Стальной канат или цепь обладают гораздо большей жесткостью. Так как для сгибания такого троса при набегании на блок требуется дополнительное усилие, его тоже нужно обязательно учитывать.

Сила набегающего и сбегающего троса возникает в результате взаимодействия и трения нитей каната. Как известно, КПД — коэффициент полезного действия, то есть насколько результативна была выполненная работа. Его рассчитывают, как отношение выполненной и затраченной работ. В случае с блоком полиспаста применяется формула:.

Подъемный механизм состоит из нескольких блоков. Суммарный КПД полиспаста не равен арифметической сумме всех отдельных составляющих.

Для вычисления используют куда более сложную формулу, а точнее — систему уравнений, где все силы выражаются через значение первичной S0 и КПД механизма:. Поскольку значение КПД всегда меньше 1, с каждым новым блоком и уравнением в системе значение Sn будет стремительно уменьшаться.

В строительстве во время проведения монтажных работ далеко не всегда есть возможность подогнать подъемный кран. Тогда возникает вопрос, как поднять груз веревкой.

Здравствуйте уважаемые самоделкины. Очень нужен подъёмный кран? Так давайте сделаем его. Малогабаритный, с поворотом и подъёмом стрелы, грузоподъемностью в два мешка цемент, или 30 штук кирпича, или 3 больших ведра бетона. Я себе такой сделал, и теперь не представляю, как бы смог вдвоём с женой построить двухэтажный коттедж, площадью в м 2 , если бы этого крана не было.

И здесь находит свое применение простой полиспаст. Для его изготовления и полноценной работы нужно сделать расчеты, чертежи, правильно подобрать веревку и блоки. Прежде чем приступать к сооружению полиспаста своими руками, нужно внимательно изучить чертежи и подобрать подходящую для себя схему.

Опираться следует на то, как вам будет удобнее разместить конструкцию, какие блоки и трос имеются. Случается, что грузоподъемности блоков полиспаста недостаточно, а сооружать сложный многократный подъемный механизм нет времени и возможности.

Тогда применяют сдвоенные полиспасты, представляющие собой комбинацию из двух одинарных. Этим устройством также можно поднимать груз таким образом, чтобы он двигался строго вертикально, без перекосов. Важнейшую роль в построении полиспаста своими руками играет веревка

Важно, чтобы она не растягивалась. Такие канаты называют статическими. Растяжение и деформация гибкой связи дает серьезные потери эффективности работы

Растяжение и деформация гибкой связи дает серьезные потери эффективности работы.

Для самодельного механизма подойдет синтетический трос, толщина зависит от веса груза. Материал и качество блоков — показатели, которые обеспечат самодельным подъемным устройствам расчетную грузоподъемность. В зависимости от подшипников, которые установлены в блоке, меняется его КПД и это уже учтено в расчетах. Но как поднять груз на высоту своими руками и не уронить его? Чтобы обезопасить груз от возможного обратного хода, можно установить специальный фиксирующий блок, который позволяет веревке двигаться только в одном — нужном направлении.

Когда веревка и блоки готовы, схема выбрана, а расчет произведен, можно приступать к сборке.

Для простого двукратного полиспаста понадобятся:. Самодельный подъемный механизм готов к использованию и обеспечит двойной выигрыш в силе. Теперь, чтобы поднять груз на высоту, достаточно потянуть за конец веревки.

Лебедка из стартера своими руками

Огибая оба ролика, веревка поднимет груз без особых усилий. Если к самодельному механизму, который вы построите по этой инструкции, присоединить электрическую лебедку, получится самый настоящий подъемный кран, выполненный своими руками.

Теперь для подъема груза не придется напрягаться совсем, лебедка все сделает за вас. Даже ручная лебедка сделает подъем груза комфортнее — не нужно стирать руки о канат и переживать, чтобы веревка не выскользнула из рук.

В любом случае, крутить ручку лебедки куда проще. В принципе, даже вне стройплощадки умение в походных условиях с минимумом инструментов и материалов соорудить элементарный полиспаст для лебедки — очень полезный навык. Особенно оценят его автомобилисты, которым посчастливилось застрять на машине где-нибудь в непроходимом месте. Сделанный на скорую руку полиспаст значительно увеличит производительность лебедки.

Способы крепления веревки к грузоподъемному механизму

Теперь немного о креплении грузоподъемного механизма к грузовой веревке. Редко, когда у нас под рукой находится веревка нужной длины, чтобы закрепить подвижную часть блока. Вот несколько видов крепления механизма. Первый способ – с помощью схватывающих узлов, которые вяжутся из репшнуров диаметром 7-8 мм, в 3-5 оборотов. Данный способ, как показала практика, является наиболее эффективным, так как схватывающий узел из 8 мм шнура на веревке диаметром 11 мм начинает сползать только при нагрузке 10-13 кН. При этом вначале он не деформирует веревку, а спустя какое-то время, оплавляет оплетку и прикипает к ней, начиная играть роль предохранителя.

Другой способ заключается в использовании зажима общего назначения. Время показало, что его можно использовать на обледенелых и мокрых веревках. Он начинает ползти только при нагрузке в 6-7 кН и несильно травмирует веревку. Еще один способ заключается в использовании персонального зажима, но он является не рекомендуемым, так как он начинает ползти при усилии уже в 4 кН и при этом рвет оплетку, или даже может перекусить веревку. Это все промышленные образцы и их применение, мы же попробуем создать самодельный полиспаст.

Эксплуатационные характеристики полиспастов и их выбор

На эффективность, которой обладают полиспасты, на их назначение и устройство в конкретном механизме влияние оказывают следующие факторы:

  1. Грузоподъёмность основного механизма, в составе которого работают данные узлы.
  2. Количество обводных блоков: с ростом их числа потери на трение возрастают.
  3. Углы отклонения канатов от средней плоскости барабана.
  4. Диаметры блоков.
  5. Диаметр каната/высота цепи.
  6. Материал каната.
  7. Характер опор (в подшипниках качения или скольжения).
  8. Условия смазки всех осей полиспаста.
  9. Скорость вращения блоков или перемещения тяговых канатов (в зависимости от назначения устройства).

Наибольшие потери в полиспастах связаны с условиями трения. В частности, КПД рассматриваемых механизмов, которые работают в подшипниках скольжения, в зависимости от условий их эксплуатации, составляет:

  • При неудовлетворительной смазке и при повышенных температурах — 0,94…0,54;
  • При редкой смазке – 0,95…0,60;
  • При периодической смазке — 0,96…0,67;
  • При автоматической смазке – 0,97…0,74.

Меньшие значения соответствуют полиспастам с максимально возможной кратностью. Потери на трение для узлов, которые работают в подшипниках качения, гораздо ниже, и составляют:

  • При недостаточной смазке и высоких температурах эксплуатации – 0,99…0,83;
  • При нормальных рабочих температурах и смазке – 1,0…0,92.

Таким образом, применяя современные антифрикционные покрытия контактной поверхности блоков, можно практически исключать потери на трение. Углы отклонения каната, располагающегося на блоке/блоках полиспаста, определяют не только износ канатов и блоков, но и безопасность производственного персонала грузоподъёмного устройства. Объясняется это тем, что при превышении допустимых показателей сход каната с блока чреват производственной аварией. На данный параметр влияют материал канатов, профиль канавки барабана, а также направление навивки. Материалами канатов чаще всего служат типы ТЛК-О по ГОСТ 3079, ЛК-Р по ГОСТ 2688 и ТК по ГОСТ 3071. Третий тип имеет наименьшую жёсткость (не более 1,7), что положительно сказывается на предельно допустимом угле отклонения каната на полиспасте. Соответственно для канатов двух первых типов жёсткость достигает 2.

Нормальными углами отклонения от оси полиспаста считаются углы 7,5…2,50 (меньшие значения принимаются для максимальных соотношений диаметра блока к диаметру каната). Вообще при проектировании данных устройств это соотношение всегда стараются выбирать в диапазоне значений 12…40. Допустимый угол отклонения канатов из маложёстких материалов меньше: до 6,5…20.

ГОСТ допускает увеличение предельного отклонения, по сравнению с рекомендуемым не более, чем на 10…20% (зависит от режима работы грузоподъёмной техники). На уравнительном блоке допустимые углы отклонения могут увеличиваться, но не более, чем в 1,5 раза.

Для снижения углов отклонения на барабанах полиспастов изготавливают профильные канавки, причём угол их направления зависит от направления навивки. Поэтому барабаны в механизмах современной конструкции всегда выполняют с крестовым профилем, пригодным под оба типа навивки.

Система блоков — полиспаст

Полиспаст — система подвижных и неподвижных блоков, соединенных гибкой связью (канаты, цепи) используемая для увеличения силы или скорости подъема грузов. Используется полиспаст в случаях, если необходимо прилагая минимальные усилия поднять или переместить тяжелый груз, обеспечить натяжение и т.п. Простейших полиспаст состоит всего из одного блока и каната, при этом позволяет в два раза снизить тяговое усилие, необходимое для подъема груза.

Обычно в грузоподъемных механизмах применяют силовые полиспасты, позволяющие уменьшить натяжение каната, момент от веса груза на барабане и передаточное число механизма (тали, лебедки). Скоростные полиспасты, позволяющие получить выигрыш в скорости перемещения груза при малых скоростях приводного элемента. Они применяются значительно реже и используются в гидравлических или пневматических подъемниках, погрузчиках, механизмах выдвижения телескопических стрел кранов.

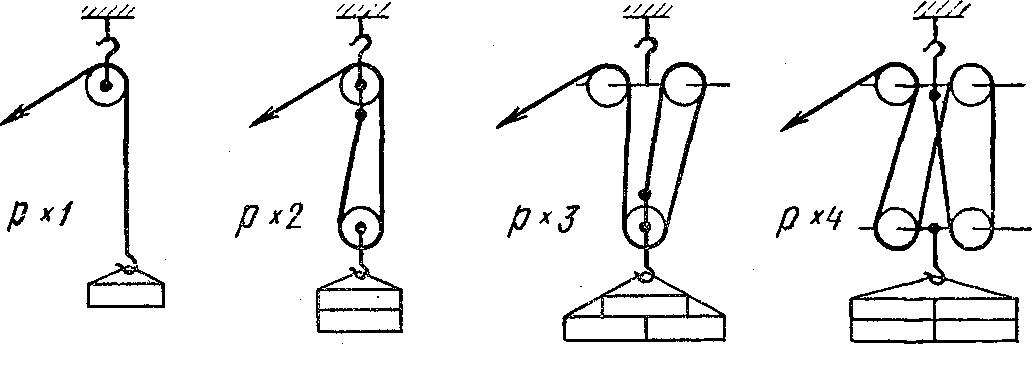

Основной характеристикой полиспаста является кратность. Это отношение числа ветвей гибкого органа, на котором подвешен груз, к числу ветвей наматываемых на барабан (для силовых полиспастов), либо отношение скорости ведущего конца гибкого органа к ведомому (для скоростных полиспастов). Условно говоря, кратность это теоретически рассчитанный коэффициент выигрыша в силе или скорости при использовании полиспаста. Изменение кратности полиспаста происходит путем введения или удаления из системы дополнительных блоков, при этом конец каната при четной кратности крепится на неподвижном элементе конструкции, а при нечетной кратности — на крюковой обойме.

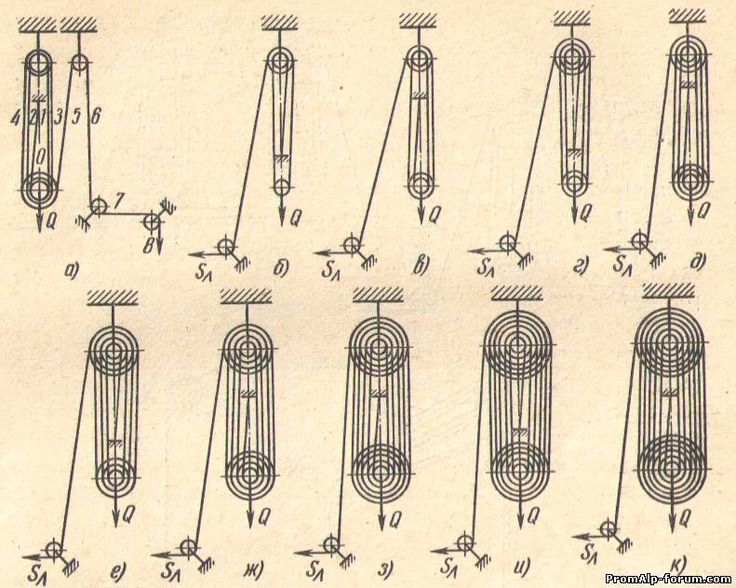

В зависимости от количества ветвей каната, закрепленных на барабане грузоподъемного механизма, можно выделить одинарные (простые) и сдвоенные полиспасты. В одинарных полиспастах, при наматывании или сматывании гибкого элемента вследствие его перемещения вдоль оси барабана, создается нежелательное изменение нагрузки на опоры барабана. Также в случае отсутствия в системе свободных блоков (канат с блока крюковой подвески непосредственно переходит на барабан) происходит перемещение груза не только в вертикальной, но и в горизонтальной плоскости.

Для обеспечения строго вертикального подъема груза применяют сдвоенные полиспасты, (состоящие из двух одинарных), в этом случае на барабане закрепляются оба конца каната. Для обеспечения нормального положения крюковой подвески при неравномерной вытяжке гибкого элемента обоих полиспастов применяют балансир или уравнительные блоки. Такие полиспасты применяют в основном в мостовых и козловых кранах, а также в тяжелых башенных кранах для того, чтобы можно было использовать две стандартные грузовые лебедки вместо одной крупногабаритной большой мощности, а также для получения двух или трех скоростей подъема груза.

В силовых полиспастах при увеличении кратности можно использовать канаты уменьшенного диаметра, и как следствие уменьшить диаметр барабана и блоков, снизить массу и габариты системы в целом. Увеличение кратности позволяет снизить передаточное число редуктора, но одновременно требует большей длины каната и канатоемкости барабана.

Скоростные полиспасты отличаются от силовых тем, что в них рабочая сила, обычно развиваемая гидравлическим или пневматическим цилиндром, прикладывается к подвижной обойме, а груз подвешивается к свободному концу каната или цепи. Выигрыш в скорости при использовании такого полиспаста получается в результате увеличения высоты подъёма груза.

При использовании полиспастов следует учитывать, что используемые в системе элементы не являются абсолютно гибкими телами, а имеют определенную жесткость, поэтому набегающая ветвь не сразу ложится в ручей блока, а сбегающая ветвь не сразу выпрямляется. Это наиболее заметно при использовании стальных канатов.

Особенности

Абсолютно любой полиспаст, принцип действия которого в целом схож с работой рычага, хорош тем, что не требует от пользователя каких-либо специальных навыков, однако обязывает быть крайне осторожным, поскольку, как и любой другой грузоподъёмный механизм, таит в себе опасность и способен травмировать. Кроме того, эксплуатация полиспастов показывает, что применяемые в их системах тяговые элементы не обладают идеальной гибкостью и наделены некоторой жесткостью. Именно поэтому набегающая ветвь каната не способна моментально лечь в ручей блока или барабана, а сбегающая ветвь не может сразу же выпрямиться. Лучше всего это видно в момент использования канатов из стали.

Система блоков — полиспаст

Полиспаст — система подвижных и неподвижных блоков, соединенных гибкой связью (канаты, цепи) используемая для увеличения силы или скорости подъема грузов. Используется полиспаст в случаях, если необходимо прилагая минимальные усилия поднять или переместить тяжелый груз, обеспечить натяжение и т.п. Простейших полиспаст состоит всего из одного блока и каната, при этом позволяет в два раза снизить тяговое усилие, необходимое для подъема груза.

Обычно в грузоподъемных механизмах применяют силовые полиспасты, позволяющие уменьшить натяжение каната, момент от веса груза на барабане и передаточное число механизма (тали, лебедки). Скоростные полиспасты, позволяющие получить выигрыш в скорости перемещения груза при малых скоростях приводного элемента. Они применяются значительно реже и используются в гидравлических или пневматических подъемниках, погрузчиках, механизмах выдвижения телескопических стрел кранов.

Основной характеристикой полиспаста является кратность. Это отношение числа ветвей гибкого органа, на котором подвешен груз, к числу ветвей наматываемых на барабан (для силовых полиспастов), либо отношение скорости ведущего конца гибкого органа к ведомому (для скоростных полиспастов). Условно говоря, кратность это теоретически рассчитанный коэффициент выигрыша в силе или скорости при использовании полиспаста. Изменение кратности полиспаста происходит путем введения или удаления из системы дополнительных блоков, при этом конец каната при четной кратности крепится на неподвижном элементе конструкции, а при нечетной кратности — на крюковой обойме.

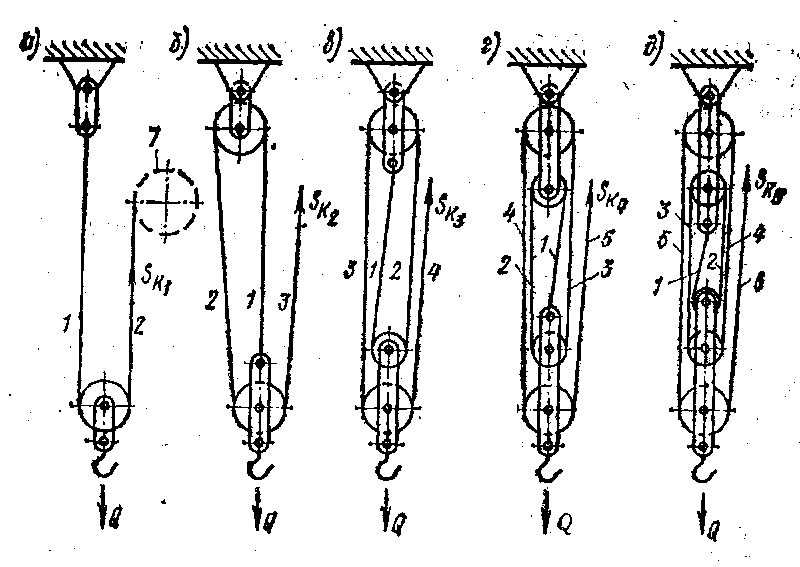

В зависимости от количества ветвей каната, закрепленных на барабане грузоподъемного механизма, можно выделить одинарные (простые) и сдвоенные полиспасты. В одинарных полиспастах, при наматывании или сматывании гибкого элемента вследствие его перемещения вдоль оси барабана, создается нежелательное изменение нагрузки на опоры барабана. Также в случае отсутствия в системе свободных блоков (канат с блока крюковой подвески непосредственно переходит на барабан) происходит перемещение груза не только в вертикальной, но и в горизонтальной плоскости.

Для обеспечения строго вертикального подъема груза применяют сдвоенные полиспасты, (состоящие из двух одинарных), в этом случае на барабане закрепляются оба конца каната. Для обеспечения нормального положения крюковой подвески при неравномерной вытяжке гибкого элемента обоих полиспастов применяют балансир или уравнительные блоки. Такие полиспасты применяют в основном в мостовых и козловых кранах, а также в тяжелых башенных кранах для того, чтобы можно было использовать две стандартные грузовые лебедки вместо одной крупногабаритной большой мощности, а также для получения двух или трех скоростей подъема груза.

В силовых полиспастах при увеличении кратности можно использовать канаты уменьшенного диаметра, и как следствие уменьшить диаметр барабана и блоков, снизить массу и габариты системы в целом. Увеличение кратности позволяет снизить передаточное число редуктора, но одновременно требует большей длины каната и канатоемкости барабана.

Скоростные полиспасты отличаются от силовых тем, что в них рабочая сила, обычно развиваемая гидравлическим или пневматическим цилиндром, прикладывается к подвижной обойме, а груз подвешивается к свободному концу каната или цепи. Выигрыш в скорости при использовании такого полиспаста получается в результате увеличения высоты подъёма груза.

При использовании полиспастов следует учитывать, что используемые в системе элементы не являются абсолютно гибкими телами, а имеют определенную жесткость, поэтому набегающая ветвь не сразу ложится в ручей блока, а сбегающая ветвь не сразу выпрямляется. Это наиболее заметно при использовании стальных канатов.

Особенности силовых полиспастов

Ключевой характеристикой подобных систем остается максимальна нагрузка, которая может быть развита. В общем случае, она зависит от следующих факторов:

  • грузоподъемность крана, где полиспасты устанавливаются;
  • кратность устройства (общее число ветвей каната, удерживающих груз);
  • КПД блока, который определяют потери на преодоление силы трения, а также зависящие от жесткости цепи либо каната.

На механизме по подъему и передвижению груза может быть одновременно установлено несколько полиспастов, то позволяет равномерно распределить нагрузку и уменьшить толщину веревки либо каната. Одновременно одинарные полиспасты наиболее просты технически (у них один конец закреплен, а второй находится на барабане). Одновременно у последних очень ограничен угол отклонения из-за риска схода подъемного каната с блока. Вместе с этим наличие дополнительного блока усложняет и удорожает всю систему, но дает сразу несколько преимуществ:

  • возможность повышения скорости вращения блоков;
  • снижение износа каната;
  • более симметричное расположение нагрузки.

Наиболее широко используют на практике следующие схемы полиспастов:

  • сдвоенные трехкратные с наличием в схеме расположения двух обводных и трех рабочих блоков;
  • сдвоенные трехкратные, имеющие уравнительную траверсу, которая позволит использовать грузоподъемную технику в тяжелых условиях.

Принцип работы полиспаста

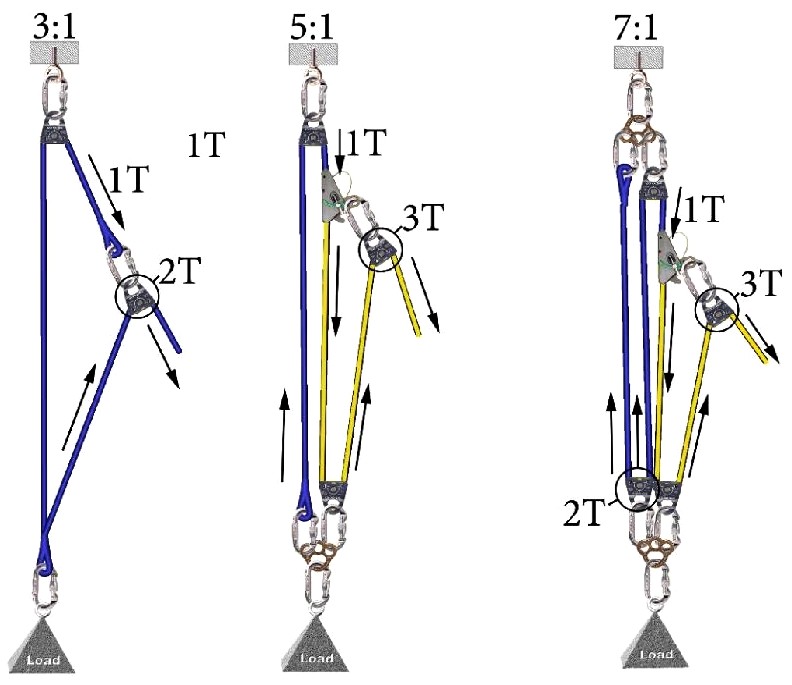

По сути, полиспаст является системой рычагов, роль которых выполняют части каната, находящиеся между блоками. Как известно, закон рычага гласит что, выигрывая в силе, проигрываешь в расстоянии, а значит, и в скорости, и наоборот. Значит, для перемещения груза на 1 метр механизмом с двойным выигрышем придётся выбрать 2 метра каната, то есть потратить в 2 раза больше времени. Прилагаемое усилие будет в 2 раза меньше массы груза, однако, количество затраченной энергии не изменится.

Точно так же подсчитывается выигрыш по расстоянию, если точки крепления полиспаста и груза поменять местами.

Эксплуатационные характеристики полиспастов и их выбор

На эффективность, которой обладают полиспасты, на их назначение и устройство в конкретном механизме влияние оказывают следующие факторы:

  1. Грузоподъёмность основного механизма, в составе которого работают данные узлы.
  2. Количество обводных блоков: с ростом их числа потери на трение возрастают.
  3. Углы отклонения канатов от средней плоскости барабана.
  4. Диаметры блоков.
  5. Диаметр каната/высота цепи.
  6. Материал каната.
  7. Характер опор (в подшипниках качения или скольжения).
  8. Условия смазки всех осей полиспаста.
  9. Скорость вращения блоков или перемещения тяговых канатов (в зависимости от назначения устройства).

Наибольшие потери в полиспастах связаны с условиями трения. В частности, КПД рассматриваемых механизмов, которые работают в подшипниках скольжения, в зависимости от условий их эксплуатации, составляет:

  • При неудовлетворительной смазке и при повышенных температурах — 0,94…0,54;
  • При редкой смазке – 0,95…0,60;
  • При периодической смазке — 0,96…0,67;
  • При автоматической смазке – 0,97…0,74.

Меньшие значения соответствуют полиспастам с максимально возможной кратностью. Потери на трение для узлов, которые работают в подшипниках качения, гораздо ниже, и составляют:

  • При недостаточной смазке и высоких температурах эксплуатации – 0,99…0,83;
  • При нормальных рабочих температурах и смазке – 1,0…0,92.

Таким образом, применяя современные антифрикционные покрытия контактной поверхности блоков, можно практически исключать потери на трение.

Углы отклонения каната, располагающегося на блоке/блоках полиспаста, определяют не только износ канатов и блоков, но и безопасность производственного персонала грузоподъёмного устройства. Объясняется это тем, что при превышении допустимых показателей сход каната с блока чреват производственной аварией. На данный параметр влияют материал канатов, профиль канавки барабана, а также направление навивки.Материалами канатов чаще всего служат типы ТЛК-О по ГОСТ 3079, ЛК-Р по ГОСТ 2688 и ТК по ГОСТ 3071. Третий тип имеет наименьшую жёсткость (не более 1,7), что положительно сказывается на предельно допустимом угле отклонения каната на полиспасте. Соответственно для канатов двух первых типов жёсткость достигает 2.

Нормальными углами отклонения от оси полиспаста считаются углы 7,5…2,5 (меньшие значения принимаются для максимальных соотношений диаметра блока к диаметру каната). Вообще при проектировании данных устройств это соотношение всегда стараются выбирать в диапазоне значений 12…40. Допустимый угол отклонения канатов из маложёстких материалов меньше: до 6,5…2.

ГОСТ допускает увеличение предельного отклонения, по сравнению с рекомендуемым не более, чем на 10…20% (зависит от режима работы грузоподъёмной техники). На уравнительном блоке допустимые углы отклонения могут увеличиваться, но не более, чем в 1,5 раза.

Для снижения углов отклонения на барабанах полиспастов изготавливают профильные канавки, причём угол их направления зависит от направления навивки. Поэтому барабаны в механизмах современной конструкции всегда выполняют с крестовым профилем, пригодным под оба типа навивки.

Расчет блока полиспаста

Рисунок 1

  • Sн — сила, с которой груз воздействует на блок полиспаста;
  • Sс — сила, с которой мотор крана воздействует на блок полиспаста;
  • а (альфа) — потенциальный угол отклонения от оси;
  • d — диаметр втулки блока полиспаста;
  • D — диаметр ручья блока полиспаста.

На основе данной схемы полиспаста составим уравнение моментов сил.

  • Sн*R -момент силы воздействия груза;
  • q*Sн*R — момент силы необходимой на сгибание и разгибание троса;
  • N — нагрузка на ось блока полиспаста;
  • f — коэффициент трения втулки полиспаста о блок.

Коэффициент q определяется экспериментально и означает жесткость данного троса при огибании данного ролика полиспаста. Силы, возникающие при набегании и сбегании троса, обусловлены структурой самого троса, а точнее силами трения ниток внутри троса.

Как вы сами понимаете по сравнению с силами трения втулки блока полиспаста необходимое усилие на сгибание и разгибание троса крайне мало. Поэтому рекомендую пока об этом коэффициенте сильно не задумываться.

Теперь найдем нагрузку на ось блока полиспаста. Разницей в нагрузках на набегающей и сбегающей ветках мы пренебрегаем.

Собрав все это воедино, получаем:

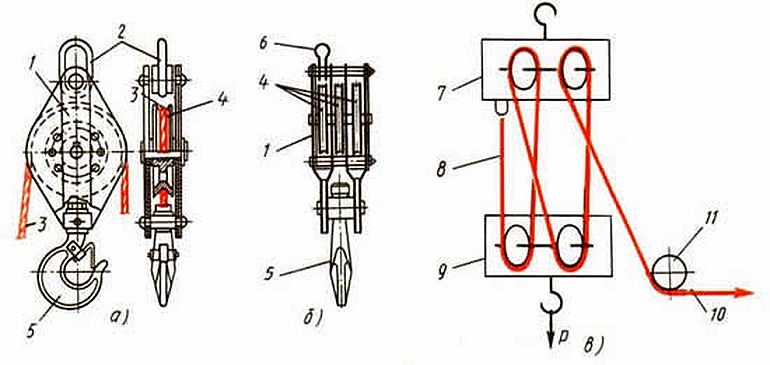

Конструктивные особенности современных полиспастов

Основной сферой применения подобных систем остаются стреловые механизмы башенных, мостовых, автомобильных кранов. С помощью полиспастов можно значительно увеличить силу либо наоборот скорость. Первое используют в кранах, а второе в подъемниках. Конструктивно они включают следующие элементы:

  • блоки подвижные и неподвижные;
  • барабаны обводные;
  • блоки обводные.

Традиционной компоновкой полиспастов остается вертикальной, а место расположение барабана определяется наличием обводных блоков. Если последние отсутствуют, то барабан находится вверху и наоборот. Одновременно количество блоков (для силового типа) определяет степень роста суммарного усилия, а количество подобных элементов с неподвижно закрепленной осью на 1 меньше, чем с подвижной.
