Полиспасты. назначение и устройство

Система блоков — полиспаст

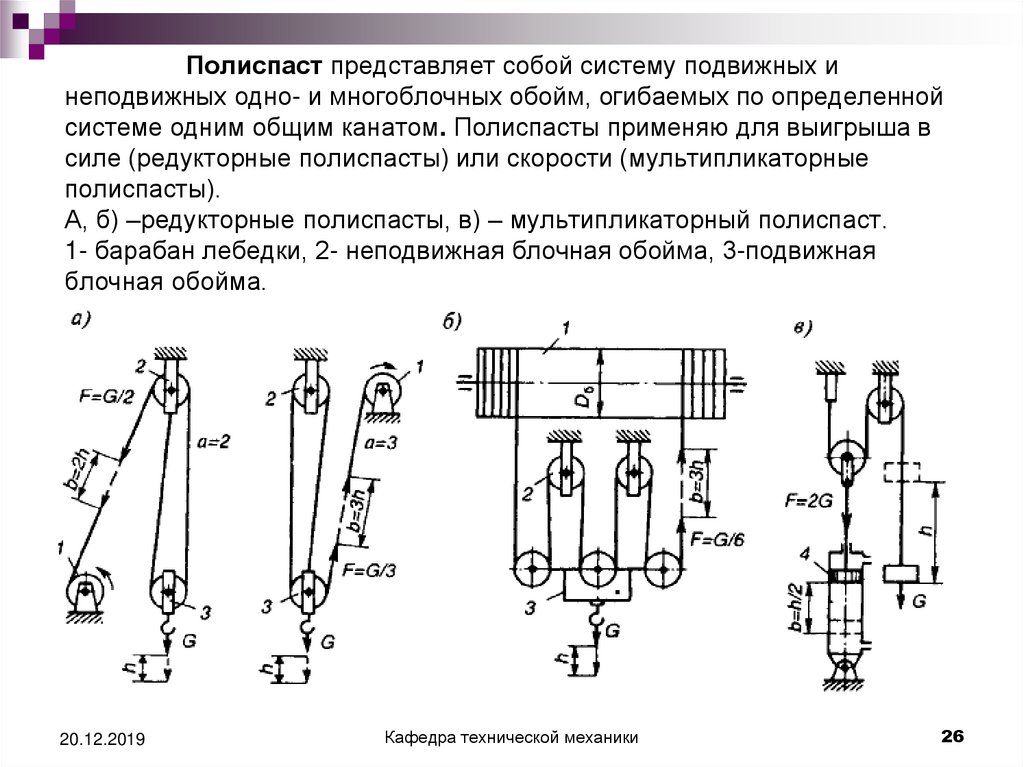

Полиспаст — система подвижных и неподвижных блоков, соединенных гибкой связью (канаты, цепи) используемая для увеличения силы или скорости подъема грузов. Используется полиспаст в случаях, если необходимо прилагая минимальные усилия поднять или переместить тяжелый груз, обеспечить натяжение и т.п. Простейших полиспаст состоит всего из одного блока и каната, при этом позволяет в два раза снизить тяговое усилие, необходимое для подъема груза.

Обычно в грузоподъемных механизмах применяют силовые полиспасты, позволяющие уменьшить натяжение каната, момент от веса груза на барабане и передаточное число механизма (тали, лебедки). Скоростные полиспасты, позволяющие получить выигрыш в скорости перемещения груза при малых скоростях приводного элемента. Они применяются значительно реже и используются в гидравлических или пневматических подъемниках, погрузчиках, механизмах выдвижения телескопических стрел кранов.

Основной характеристикой полиспаста является кратность. Это отношение числа ветвей гибкого органа, на котором подвешен груз, к числу ветвей наматываемых на барабан (для силовых полиспастов), либо отношение скорости ведущего конца гибкого органа к ведомому (для скоростных полиспастов). Условно говоря, кратность это теоретически рассчитанный коэффициент выигрыша в силе или скорости при использовании полиспаста. Изменение кратности полиспаста происходит путем введения или удаления из системы дополнительных блоков, при этом конец каната при четной кратности крепится на неподвижном элементе конструкции, а при нечетной кратности — на крюковой обойме.

В зависимости от количества ветвей каната, закрепленных на барабане грузоподъемного механизма, можно выделить одинарные (простые) и сдвоенные полиспасты. В одинарных полиспастах, при наматывании или сматывании гибкого элемента вследствие его перемещения вдоль оси барабана, создается нежелательное изменение нагрузки на опоры барабана. Также в случае отсутствия в системе свободных блоков (канат с блока крюковой подвески непосредственно переходит на барабан) происходит перемещение груза не только в вертикальной, но и в горизонтальной плоскости.

Для обеспечения строго вертикального подъема груза применяют сдвоенные полиспасты, (состоящие из двух одинарных), в этом случае на барабане закрепляются оба конца каната. Для обеспечения нормального положения крюковой подвески при неравномерной вытяжке гибкого элемента обоих полиспастов применяют балансир или уравнительные блоки. Такие полиспасты применяют в основном в мостовых и козловых кранах, а также в тяжелых башенных кранах для того, чтобы можно было использовать две стандартные грузовые лебедки вместо одной крупногабаритной большой мощности, а также для получения двух или трех скоростей подъема груза.

В силовых полиспастах при увеличении кратности можно использовать канаты уменьшенного диаметра, и как следствие уменьшить диаметр барабана и блоков, снизить массу и габариты системы в целом. Увеличение кратности позволяет снизить передаточное число редуктора, но одновременно требует большей длины каната и канатоемкости барабана.

Скоростные полиспасты отличаются от силовых тем, что в них рабочая сила, обычно развиваемая гидравлическим или пневматическим цилиндром, прикладывается к подвижной обойме, а груз подвешивается к свободному концу каната или цепи. Выигрыш в скорости при использовании такого полиспаста получается в результате увеличения высоты подъёма груза.

При использовании полиспастов следует учитывать, что используемые в системе элементы не являются абсолютно гибкими телами, а имеют определенную жесткость, поэтому набегающая ветвь не сразу ложится в ручей блока, а сбегающая ветвь не сразу выпрямляется. Это наиболее заметно при использовании стальных канатов.

Как сделать полиспаст самостоятельно

В домашнем хозяйстве нет необходимости ежедневно поднимать тяжести, поэтому для разовых работ можно сделать подъёмное устройство своими руками. Всё, что потребуется для этого найдётся в мастерской запасливого хозяина:

  • стальные шпильки с резьбой;
  • подшипники;
  • ролики;
  • верёвка;
  • крюк.

Подшипник вставляют в ролик и насаживают на шпильку. Накручивают гайку и стопорят её, чтобы не тратить зря усилий на прокручивание получившегося вала. К шпильке крепится крюк или стропы. Один конец верёвки, пропущенной через сделанный блок, закрепляют на неподвижной опоре, а за другой тянут вверх при подъёме груза. Получился простейший полиспаст кратностью 2:1.

Поскольку работать с таким механизмом неудобно следует сделать ещё один блок и, закрепив, пропустить через него верёвку. Теперь её можно будет тянуть вниз и даже соединить с лебёдкой. Кроме улучшения условий работы, это обеспечит возможность, при необходимости, фиксации груза в любом промежуточном положении.

Для полиспаста, сделанного своими руками, лучше использовать верёвку, а не стальной трос. Её преимуществом является то, что она позволяет быстро собрать или разобрать конструкцию. Выбирать следует статические виды, которые не растягиваются. Динамические типы «съедают» часть выигрыша в силе.

Расчет полиспаста, расчет КПД

Пришло время продолжить цикл статей об оснастке крана. В предыдущей статье про полиспасты были подробно рассмотрены схемы и способы их применения. Но математическая основа полиспаста была затронута крайне мало. Судя по реакции наших читателей — это упущение. Поэтому давайте подробно рассмотрим расчет полиспаста в этой статье.

Начнем по порядку.

Рассмотрим отдельно взятый блок полиспаста и нагрузки возникающие в нем.

Расчет блока полиспаста

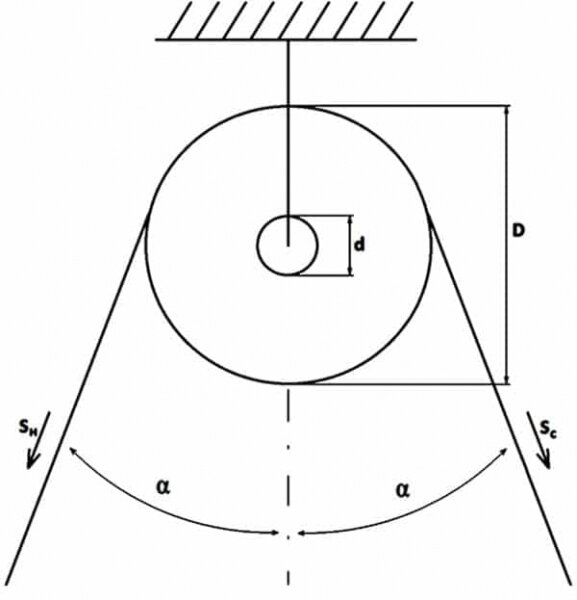

Рисунок 1

  • Sн — сила, с которой груз воздействует на блок полиспаста;
  • Sс — сила, с которой мотор крана воздействует на блок полиспаста;
  • а (альфа) — потенциальный угол отклонения от оси;
  • d — диаметр втулки блока полиспаста;
  • D — диаметр ручья блока полиспаста.

На основе данной схемы полиспаста составим уравнение моментов сил.

  • Sн*R -момент силы воздействия груза;
  • q*Sн*R — момент силы необходимой на сгибание и разгибание троса;
  • N — нагрузка на ось блока полиспаста;
  • f — коэффициент трения втулки полиспаста о блок.

Коэффициент q определяется экспериментально и означает жесткость данного троса при огибании данного ролика полиспаста. Силы, возникающие при набегании и сбегании троса, обусловлены структурой самого троса, а точнее силами трения ниток внутри троса.

Как вы сами понимаете по сравнению с силами трения втулки блока полиспаста необходимое усилие на сгибание и разгибание троса крайне мало. Поэтому рекомендую пока об этом коэффициенте сильно не задумываться.

Теперь найдем нагрузку на ось блока полиспаста. Разницей в нагрузках на набегающей и сбегающей ветках мы пренебрегаем.

Собрав все это воедино, получаем:

Формулу расчета КПД блока полиспаста

Как всегда, КПД показывает отношение выполненной работы к затраченной. Для дальнейших расчетов давайте немного обратимся к практике.

  • Первое. При прочтении у вас, скорее всего, сразу возник вопрос о каких углах отклонения вообще идет речь? Действительно, современные полиспасты их просто не имеют. В этих углах нет никакого практического смысла. Можно смело заменить синус из формулы на единицу.
  • Второе. Как уже упоминалось ранее, значение q крайне мало относительно f. В реальных условиях его опускают. Также очень малое значение имеют диаметр ручья полиспаста.

Ну, собственно, у нас остается только сила трения блока полиспаста о его втулку. Таким образом, основное значение при выборе полиспаста имеет качество материалов, из которых он изготовлен, а вернее материалы втулки.

При расчетах используются следующие величины КПД блока полиспаста:

  • 100% — недостижимый идеал;
  • 97% — среднее значение при использовании бронзовых втулок в подшипниках качения;
  • 95% — средние значение при использовании подшипников скольжения;
  • 93% и меньше — сильно запыленные места, сильно повышенная температура или агрессивные среды использования.

Не забываем, что мы до сих пор рассматриваем один единственный ролик, а он у нас не один и не два.

Расчет системы силового полиспаста

Рисунок 2

Как видно из рисунка, весь вес груза распределиться равномерно по всем веткам полиспаста и ветке троса идущего на барабан. Но это только в статике, т.е. при отсутствии движения. В динамике картина совсем другая.

При подъеме груза усилие мотора крана, проходя через каждый блок полиспаста, будет уменьшаться из-за потерь на преодоление сил трения внутри блока. Величина потерь на каждом блоке и есть наш КПД найденный парой абзацев выше. Давайте выразим все нагрузки внутри полиспаста через нагрузку Sо.

Сложив все эти усилия и применив формулы преобразования геометрической прогрессии, мы получим вес груза в зависимости только от Sо. Теперь зная вес груза легко найти нагрузку Sо, а следовательно и параметры(качество) троса необходимого для подъема данного груза с использованием данного полиспаста.

Но это еще не все. Между полиспастом и барабаном подъемного крана обязательно будут располагаться несколько обводных роликов, и самая большая нагрузка ляжет на ветку, идущую от последнего обводного блока к барабану. Следовательно, нам необходимо доработать формулу для более точного результата.

  • k — общее количество обводных блоков;
  • (n+1) — общее количество нитей на которых висит груз.

Вот, собственно, и всё. Зная количество и качество всех роликов в полиспасте, Вы достаточно легко вычислите параметры нужного вам троса.

Внимание! На сайте добавлен сервис расчету основных характеристик полиспаста и параметров троса для запасовки. spctex.ru

spctex.ru

Применение

Обычно полиспаст является частью механизмов подъёма и изменения вылета стрелы подъёмных кранов и такелажных приспособлений

Самостоятельно полиспаст применяется для подъёма (опускания) небольших грузов (например, шлюпок на судах).
Сдвоенные полиспасты имеют широкое применение в механизмах подъёма многих кранов — мостовых, консольных, козловых и других, где постоянство давлений на опоры барабана во время подъёма или спуска груза важно для обеспечения равномерной загрузки металлоконструкции моста под обоими рельсами.
Полиспаст в альпинизме. В горном туризме и альпинизме полиспаст применяется для натяжения перил и переправ, для подъёма пострадавшего (например, провалившегося в трещину). Используется система из двух схватывающих узлов или механических зажимов, например жумаров, также используются узлы: узел Гарда, узел Прусика, дубовый узел, мини-полиспаст

В промышленном альпинизме этот же принцип используется в такелажных работах при подъёме конструкций. Оригинальным решением специфического альпинистского полиспаста является так называемый полиспаст Мунтера.
Степенной полиспаст применяется при электрификации железных дорог для натяжения проводов контактной сети.
Небольшие полиспасты используются для натяжения подвесных кабелей связи и силовых кабелей, а также несущих тросов при строительстве подвесных линий по столбам и по крышам домов: мускульная сила человека обычно не позволяет натянуть большой пролёт кабеля достаточно сильно.
Полиспаст может использоваться для вытягивания застрявшего в грунте автомобиля, если нет лебёдки.

Используется система из двух схватывающих узлов или механических зажимов, например жумаров, также используются узлы: узел Гарда, узел Прусика, дубовый узел, мини-полиспаст. В промышленном альпинизме этот же принцип используется в такелажных работах при подъёме конструкций. Оригинальным решением специфического альпинистского полиспаста является так называемый полиспаст Мунтера.
Степенной полиспаст применяется при электрификации железных дорог для натяжения проводов контактной сети.
Небольшие полиспасты используются для натяжения подвесных кабелей связи и силовых кабелей, а также несущих тросов при строительстве подвесных линий по столбам и по крышам домов: мускульная сила человека обычно не позволяет натянуть большой пролёт кабеля достаточно сильно.
Полиспаст может использоваться для вытягивания застрявшего в грунте автомобиля, если нет лебёдки.

Основы построения полиспастов

Если закрепить веревку (трос) на грузе, перекинуть её через блок, закрепленный на станции (далее стационарный или неподвижный блок) и потянуть вниз, то для поднятия груза необходимо приложить усилие равное массе груза. Выигрыша в усилии нет Для того чтобы поднять груз на 1 метр необходимо протянуть через блок 1 метр веревки.

Это так называемая схема 1:1

Веревка (трос) закреплена на станции и пропущена через блок на грузе. При такой схеме для поднятия груза необходимо усилие в 2 раза меньше чем его масса. Выигрыш в усилии 2:1. Ролик движется вместе с грузом вверх. Для того чтобы поднять груз на 1 метр необходимо протянуть через ролик 2 метра веревки.

Это схема самого простого полиспаста 2:1

Рисунки №№ 1 и 2 иллюстрируют следующие Основные Правила Полиспастов:

Правило №1.

Выигрыш в усилии дают только ДВИЖУЩИЕСЯ ролики, закрепленные непосредственно на грузе или на веревке идущей от груза. СТАЦИОНАРНЫЕ ролики служат лишь для изменения направления движения веревки и ВЫИГРЫША В УСИЛИИ НЕ ДАЮТ.

Правило №2.

Во сколько раз выигрываем в усилии – во столько же раз проигрываем в расстоянии. Например: если в показанном на рис. 2 полиспасте 2:1 на каждый метр подъема груза вверх надо протянуть через систему 2 метра веревки, то в полиспасте 6:1 – соответственно 6 метров. Практический вывод – чем «сильнее» полиспаст – тем медленнее поднимается груз.

Продолжая добавлять стационарные ролики на станцию и подвижные ролики на груз, мы получим так называемые простые полиспасты разных усилий:

Примеры простых полиспастов Рис. 3, 4.

Правило № 3

Расчет теоретического выигрыша в усилии в простых полиспастах. Здесь все достаточно просто и наглядно.

Если необходимо определить ТВ уже готового полиспаста, То нужно посчитать количество прядей веревки, идущих от груза вверх. Если подвижные ролики закреплены не на самом грузе, а на веревке, идущей от груза (как на рис. 6) – то пряди считаются от точки закрепления роликов. Рисунки 5, 6.

Полужирное начертание

Система блоков

Применение подвижного блока даёт двукратный выигрыш в силе, применение неподвижного — позволяет изменить направление прилагаемой силы. На практике используются комбинации подвижных и неподвижных блоков. При этом каждый подвижный блок позволяет вдвое уменьшить прилагаемое усилие или вдвое увеличить скорость перемещения груза. Неподвижные блоки используют для связи подвижных блоков в единую систему. Такая система подвижных и неподвижных блоков называется полиспаст.

Используется полиспаст в случаях, если необходимо прилагая минимальные усилия поднять или переместить тяжелый груз, обеспечить натяжение и т.п. Простейший полиспаст состоит всего из одного блока и каната, при этом позволяет в два раза снизить тяговое усилие, необходимое для подъема груза.

Рисунок 1. Каждый подвижный блок в полиспасте даёт двукратный выигрыш в силе или скорости

Обычно в грузоподъемных механизмах применяют силовые полиспасты, позволяющие уменьшить натяжение каната, момент от веса груза на барабане и передаточное число механизма (тали, лебедки). Скоростные полиспасты, позволяющие получить выигрыш в скорости перемещения груза при малых скоростях приводного элемента, применяются значительно реже. Они используются в гидравлических или пневматических подъемниках, погрузчиках, механизмах выдвижения телескопических стрел кранов.

Основной характеристикой полиспаста является кратность. Это отношение числа ветвей гибкого органа, на котором подвешен груз, к числу ветвей наматываемых на барабан (для силовых полиспастов), либо отношение скорости ведущего конца гибкого органа к ведомому (для скоростных полиспастов). Условно говоря, кратность это теоретически рассчитанный коэффициент выигрыша в силе или скорости при использовании полиспаста. Изменение кратности полиспаста происходит путем введения или удаления из системы дополнительных блоков, при этом конец каната при четной кратности крепится на неподвижном элементе конструкции, а при нечетной кратности — на крюковой обойме.

Рисунок 2. Крепление каната при чётной и нечётной кратности полиспаста

Выигрыш в силе при применении полиспаста с $n$ подвижных и $n$ неподвижных блоков определяется по формуле: $P=2Fn$, где $Р$ — вес груза, $F$ — сила, прилагаемая на входе полиспаста, $n$ — число подвижных блоков.

В зависимости от количества ветвей каната, закрепленных на барабане грузоподъемного механизма, можно выделить одинарные (простые) и сдвоенные полиспасты. В одинарных полиспастах, при наматывании или сматывании гибкого элемента вследствие его перемещения вдоль оси барабана, создается нежелательное изменение нагрузки на опоры барабана. Также в случае отсутствия в системе свободных блоков (канат с блока крюковой подвески непосредственно переходит на барабан) происходит перемещение груза не только в вертикальной, но и в горизонтальной плоскости.

Рисунок 3. Одинарные и сдвоенные полиспасты

Для обеспечения строго вертикального подъема груза применяют сдвоенные полиспасты, (состоящие из двух одинарных), в этом случае на барабане закрепляются оба конца каната. Для обеспечения нормального положения крюковой подвески при неравномерной вытяжке гибкого элемента обоих полиспастов применяют балансир или уравнительные блоки.

Рисунок 4. Способы обеспечения вертикальности подъёма груза

Скоростные полиспасты отличаются от силовых тем, что в них рабочая сила, обычно развиваемая гидравлическим или пневматическим цилиндром, прикладывается к подвижной обойме, а груз подвешивается к свободному концу каната или цепи. Выигрыш в скорости при использовании такого полиспаста получается в результате увеличения высоты подъёма груза.

При использовании полиспастов следует учитывать, что используемые в системе элементы не являются абсолютно гибкими телами, а имеют определенную жесткость, поэтому набегающая ветвь не сразу ложится в ручей блока, а сбегающая ветвь не сразу выпрямляется. Это наиболее заметно при использовании стальных канатов.

Вопрос: почему у подъемных строительных кранов крюк, который переносит груз, закреплен не на конце троса, а на обойме подвижного блока?

Ответ: для обеспечения вертикальности подъёма груза.

spravochnick.ru

Общие сведения о полиспастах

Полиспаст состоит из 2-х и более шкивов (блоков), связанных при помощи веревочных канатов или цепей:

  1. Неподвижный шкив. Этот блок крепится к крепким статичным элементам или спецтехнике. Он включает в себя несколько роликов. По каждому из них проводятся веревки, металлические канаты или железные цепи. Неподвижный шкив распределяет давление между элементами конструкции. Величина давления на каждый канат определяется числом роликов.
  2. Подвижный шкив. Этот блок прикрепляется к грузу и используется для поддержания работоспособности грузоподъемного механизма. Он оборудован крюком, карабином и магнитом. Подвижный шкив, прикрепляясь к грузу, способен выиграть в усилиях.

Простые полиспасты могут состоять из 1 шкива и веревки. В них ролик располагается над грузом: на потолке, балке или опоре. Первый конец веревки связан с крюком и спускается к поднимаемому грузу. Человек тянет второй конец веревки, поднимая тяжелый объект. Сложные устройства для подъема груза включают в себя несколько простых блоков и дают больший выигрыш в силе.

Принцип действия полиспастов основан на правиле рычага. Через неподвижный шкив перекидывается веревка. Груз поднимается на высоту посредством прикладывания усилий, соразмерных с весом поднимаемого объекта. Длина каната или цепи должна быть сопоставима с высотой, на которую поднимается груз. Для снижения количества затрачиваемых усилий необходимо, чтобы подвижный блок осуществлял движение параллельно грузу.

Существуют следующие разновидности полиспастов:

  1. По предназначению: силовые и скоростные. Силовые механизмы предназначены для транспортировки тяжелых объектов. Они обеспечивают выигрыш в силе за счет потерь в расстоянии и скорости. Скоростные полиспасты позволяют ускорить процесс транспортировки легких грузов за счет уменьшения прикладываемых усилий.
  2. По сложности схемы. В простых схемах подъема груза при помощи блоков все ролики соединены последовательно при помощи 1 цепи или каната. Сложные системы отличаются высокой производительностью. Выигрыш в силе обеспечивается при меньшем количестве блоков.

Полиспасты используются для следующих операций:

  1. Для натяжения кабелей, силовых линий и подвесных конструкций.
  2. Совместно с лебедкой для вытаскивания автомобиля или иного вида транспорта, застрявшего в грязи или грунте.
  3. Для проведения такелажных работ при транспортировке тяжелых конструкций.

Полиспастами оснащаются различные виды кранов, гидравлические и электрические приводы. Они также применялись в старых прототипах лифтов.

Как можно увеличить КПД, формула в физике

Расчет полиспаста

Примечание

При расчете полиспаста нужно учитывать, что на механизм действуют силы трения, а нить не является идеальной, и имеет жесткость.

Для расчета выводят уравнение моментов для блока относительно оси:

\(Sсбег\;R\;=\;Sнабег\;R\;+\;q\;Sнабег\;R\;+\;Nfr\)

Где:

  • Sсбег — усилие со стороны сбегающей нити;
  • Sнабег — усилие со стороны набегающей нити;
  • q Sнабег — усилие для сгибания нити с учетом жесткости q;
  • Nf — сила трения в блоке, с учетом коэффициента трения f.

Для определения момента все силы умножаются на плече (R или r):

  • R — радиус блока;
  • r — радиус втулки.

Вычисляя воздействие на ось блока, часто пренебрегают силой разгибания блока. Формула получает вид:

\(N\;=\;2\;Sнабег\;\times\;\sin\;\alpha\)

Где:

  • N — воздействие на ось блока;
  • α — угол отклонения от оси.

Подставив это соотношение в вышеприведенное определение моментов получим:

 \(S_{сбег}\;=\;S_{набег}\;(1\;+\;q\;+\;2f\frac dD\;\sin ɑ)\)

Где:

  • D — диаметр блока;
  • d — диаметр оси блока.

Вычисление КПД полиспаста

Коэффициент полезного действия блока (КПД блока) — это отношение полезной работы к полной работе с учетом потерь на трение и жесткости нити.

Формула для расчета КПД блока (ηб):\(\eta б\;=\;\frac{S_{набег}}{S_{сбег}}\;=\;\frac1{1\;+\;q\;+\;2f\;\sin\;ɑ\;\times\;{\displaystyle\frac dD}}

\)Где:

  • D — диаметр блока;
  • d — диаметр оси блока;
  • q — коэффициент жесткости нити;
  • f — коэффициент трения;
  • α — угол отклонения от оси.

 КПД полиспаста определяется по формуле:\(\eta б\;=\;\frac{1\;+\;\eta\;+\;\eta^2\;+\;\eta^{a-1}}a\times\eta^t

\)Где:

  • a — кратность полиспаста;
  • t — число отклоняющих блоков.

Примечание

КПД полиспаста, как и КПД блока, всегда меньше 1.

В таблице представлены КПД полиспаста, при разной кратности и КПД блока.

Запасовка полиспастов

Запасовка – технологическая операция изменения расположения основных грузовых блоков полиспаста, а также расстояний между ними. Целью запасовки является изменение скорости или высоты подъёма грузов путём определённой схемы прохождения канатов по блокам устройства.

Схемы запасовки определяются типом грузоподъёмной техники. Известно, в частности, что механизмы изменения вылета стрелы различны для ручной или электротали – с одной стороны, и для кранов – с другой. Поэтому для лебёдок запасовка производится изменением расположения оси направляющего блока, и предназначается только для изменения длины вылета стрелы. В грузовых кранах запасовкой исправляют возможную криволинейность перемещения груза. Кроме грузовых канатов, запасовку применяют также и для канатных устройств перемещения рабочей тележки.

Различают следующие схемы запасовок:

  1. Однократная, которая применяется для грузоподъёмных механизмов стрелового типа с гуськом. Крюк при этом подвешивается на одной нитке каната, последовательно проводится через все неподвижные блоки, после чего наматывается на барабан. Такой способ запасовки наименее эффективен.
  2. Двухкратная, которая может быть применена на кранах, как с подъёмной, так и балочной стрелой. В первом случае неподвижные блоки располагаются на головке стрелы, а противоположный конец каната закрепляется в грузовой лебёдке. Во втором случае один из концов каната закрепляют на корне стрелы, а второй последовательно пропускают через обводной барабан, блоки крюковой подвески, стреловые блоки, блоки оголовка башни и затем подводят к грузовой лебёдке.
  3. Четырёхкратная, используемая для механизмов большой грузоподъёмности. Здесь реализуется одна из схем, описанных выше, но отдельно по каждому из блоков крюковой подвески. Две рабочих ветви каната при этом направляются на блоки рабочей стрелы. Соединение смежных полиспастов производится через дополнительный неподвижный блок, который устанавливается на стойке платформы поворота крана.
  4. Переменная, суть которой состоит в изменении грузоподъёмности крана. При таком виде запасовки (она может быть и двух-, и четырёхкратной) возможно соответствующее увеличение массы поднимаемого груза. Для этого в подвижные блоки дополнительно устанавливают по одной или две подвижных обоймы. Удержание обойм производит сам грузовой канат из-за разницы в усилиях, которые создаются наличием крюковой подвески. Изменение кратности запасовки выполняется опусканием крюковой подвески на опору при продолжающемся сматывании каната.

Двух- и особенно – четырёхкратная запасовка позволяет производить безопасный подъём груза, который практически вдвое превышает тяговое усилие, развиваемое лебёдкой. При этом проворот канатов под нагрузкой исключается, что существенно снижает их износ.

Кромочный рубанок для гипсокартона. Делаем идеальные стыки

Ножовка по дереву. Какая лучше?

Способы крепления веревки к грузоподъемному механизму

Теперь немного о креплении грузоподъемного механизма к грузовой веревке. Редко, когда у нас под рукой находится веревка нужной длины, чтобы закрепить подвижную часть блока. Вот несколько видов крепления механизма. Первый способ – с помощью схватывающих узлов, которые вяжутся из репшнуров диаметром 7-8 мм, в 3-5 оборотов. Данный способ, как показала практика, является наиболее эффективным, так как схватывающий узел из 8 мм шнура на веревке диаметром 11 мм начинает сползать только при нагрузке 10-13 кН. При этом вначале он не деформирует веревку, а спустя какое-то время, оплавляет оплетку и прикипает к ней, начиная играть роль предохранителя.

Назначение и применение полиспаста

Грузоподъемные механизмы конструктивно отталкиваются от правила рычага и силы трения, чтобы увеличить силу или скорость подъема объекта. Два ключевых элемента устройства полиспаста составляют основу работы данного механизма:

  • Неподвижный шкив является элементом, который прикрепляется к технике или иному крепкому статичному элементу. Он выполняет функцию распределения давления между элементами конструкции.
  • Подвижный шкив, присоединяясь к грузу при помощи оснащенного крюка, должен выдержать максимально возможное давление и поддержать работоспособность механизма.

Тросы соединяют элементы конструкции. Неподвижный шкив состоит из роликов, по каждому из которых проводится цепь или канат, что позволяет сократить давление на каждый ролик путем увеличения количества рабочих ветвей, таким образом для подъема тяжелого груза нужно рассчитать и организовать подходящее количество роликов.

  • Полиспаст на кране подъемном используется с усиленными силовыми показателями, его также применяют на такелажных приспособлениях, на малых судах. Подвесные конструкции, в которых натягиваются подвесные силовые линии, машины, переправы, перила, подъемные конструкции в спорте уже много лет практикуют использование полиспастов для облегчения работы.
  • Полиспасты с усиленными скоростными показателями применяются гидравлических и пневматических системах подъема.
  • Когда нужно поднять или спустить тяжелые объекты необходим механизм, который способен поддержать постоянное давление на опорах мостового, козлового и консольного кранов, активно применяется сдвоенный грузоподъемный механизм.

Одной из главных характеристик подобного механизма по праву считается его кратность. Данная характеристика этого устройства рассчитывается следующим образом:

  • скорость, с которой движется подвижная ветвь механизма ÷ скорость, с которой поднимается груз;
  • число ветвей троса с подвешенным грузом ÷ число ветвей троса, присоединенных к барабану.

При подобном расчете мы определяем мы можем определить коэффициент выигранной силы или скорости по итогу использования данного механизма. Изменить кратность полиспаста можно, добавляя или удаляя дополнительные шкивы системы, соблюдая следующие условия:

  • Если дополнительные шкивы суммарно составили нечетное количество, их нужно прикрепить конец троса на неподвижном шкиве.
  • Если дополнительные шкива суммарно составили четное количество, их нужно прикрепить конец троса на крюковую обойму.
