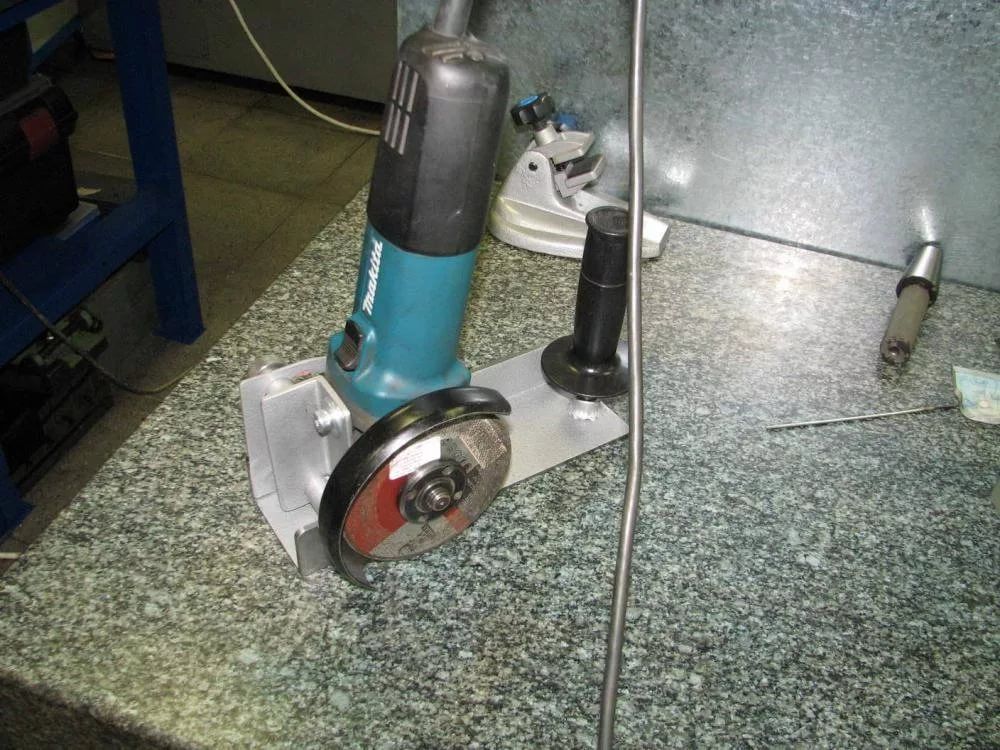

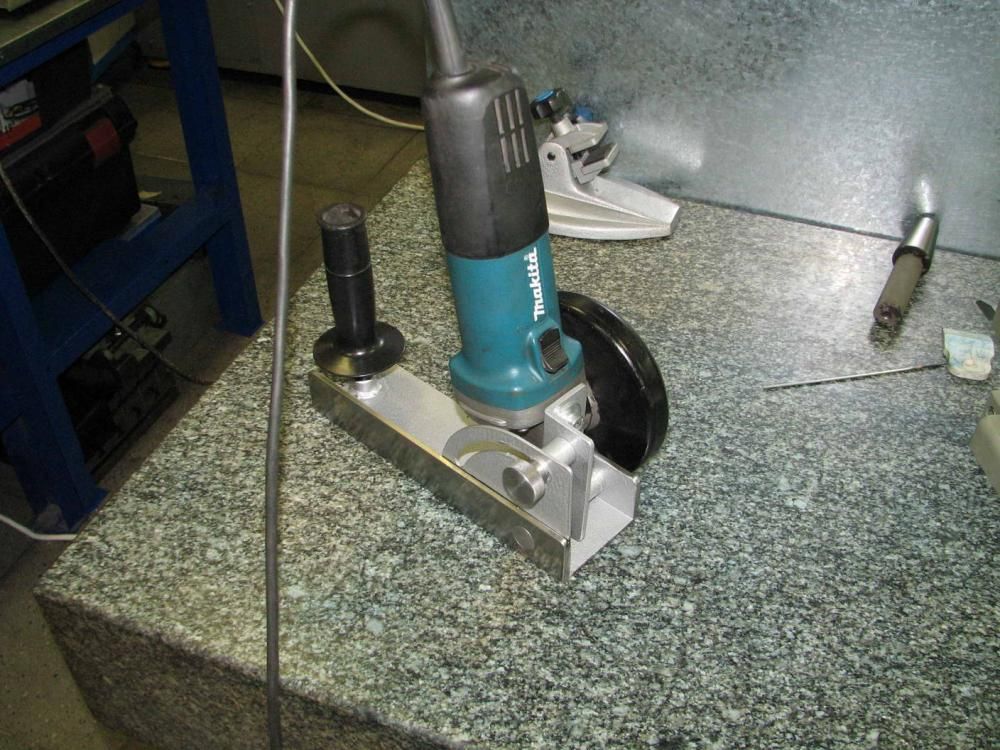

Подошва для болгарки сделать своими руками

Как изготовить стойку для болгарки (УШМ) своими руками: чертежи, конструктив

Один из самых востребованных в домашнем хозяйстве электроинструментов – угловая шлифовальная машинка (УШМ), в простонародье именуемая болгаркой. Несмотря на то, что основное ее предназначение – шлифование, чаще она используется в качестве инструмента для резки различных материалов. Этому в первую очередь способствует обилие разновидностей дисков, которые можно установить на нее.

Главный недостаток болгарки при выполнении подобных работ – не высокая точность реза, ведь удерживая УШМ в руках, крайне тяжело выдержать точный угол и направление реза. Редко удается отторцевать какой-либо материал строго под заданным углом. Особенно, если приходится выполнять заготовку однотипных деталей какой-либо конструкции, да еще с заданными углами реза. Свести к минимуму этот недостаток можно, применив к болгарке специальную стойку.

Существуют такие приспособления заводского изготовления к различным моделям УШМ, некоторые из них довольно универсальны. Но относительно высокая стоимость делает их не доступными для большинства домашних мастеров. А между тем, большинство таких мастеров в состоянии изготовить стойку для своей УШМ собственными руками, не потратив на это больших денег, да и времени.

Приспособления для болгарки своими руками

Если вы хотите изготовить приспособления для болгарки своими руками, чертежи вам очень пригодятся. С их помощью можно собрать всевозможные конструкции самоделки, основная задача которых — расширение функциональных возможностей, повышение безопасности и упрощение эксплуатации угловой шлифовальной машинки.

Работая с угловой шлифовальной машинкой, данный электроинструмент позволяет сделать три основные операции:

• Резать твердые материалы;
• Шлифовать поверхности изделий абразивными кругами;
• Зачищать поверхности специальными щетками.

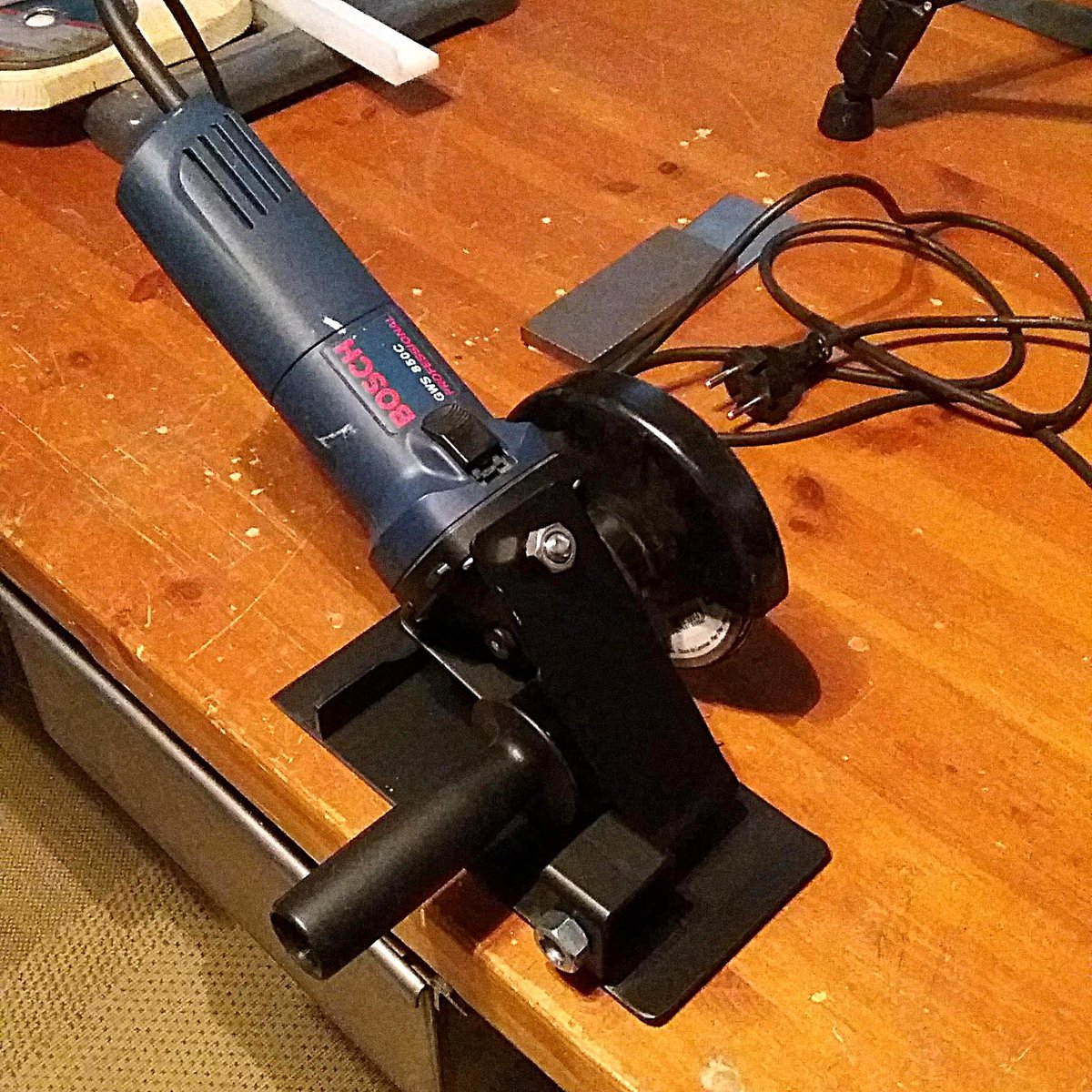

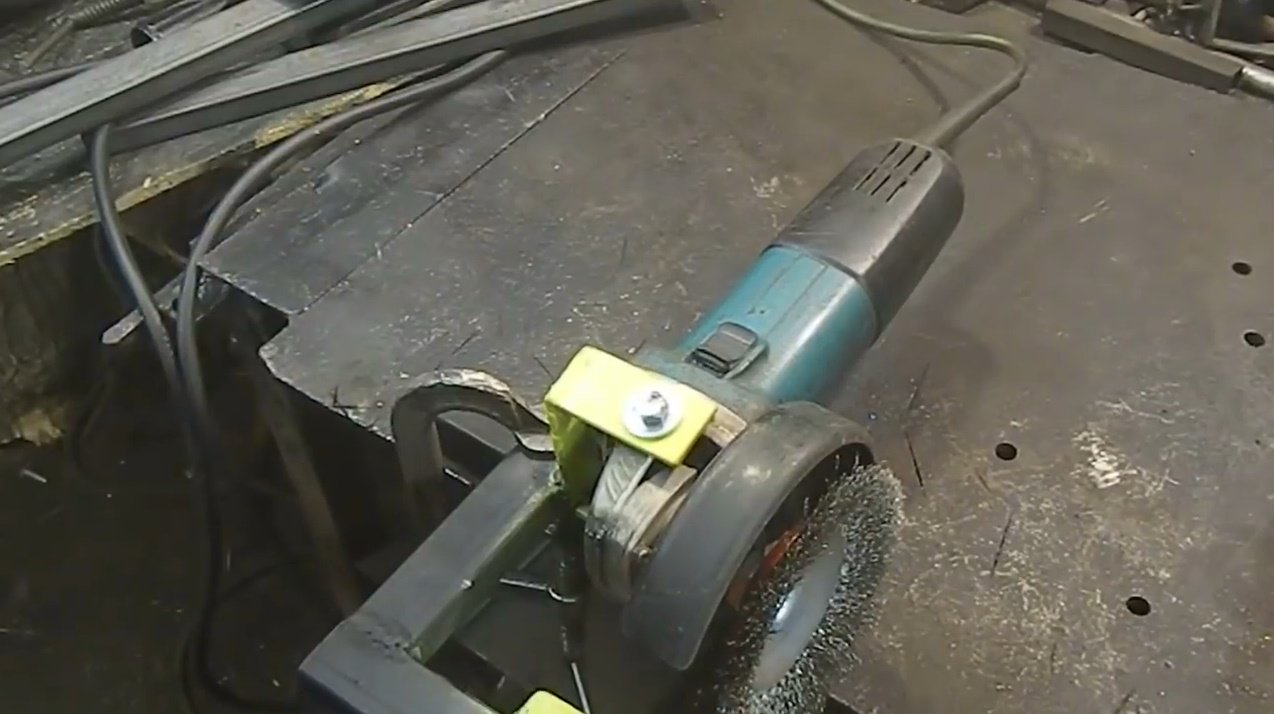

Предлагаем вам выход из ситуации — приспособление, за счет которого шлифмашинка станет стационарная. Разного рода приспособа позволяет из болгарки сделать полноценный станок с расширенными возможностями.

Про самодельный пылесборник

Пылесборник или кожух для болгарки можно изготовить из старой алюминиевой кастрюли, кусочков тонкого металла или пластиковой канистры. Из кастрюли кожух будет более надежным, но при этом пластиковую конструкцию гораздо проще изготовить.

Для конструирования кожуха для сбора пыли, также подойдет лист оцинковки, который следует сварить на основании размеров имеющегося инструмента

Важное условие заключается в надежности закрепления такой самоделки на УШМ. Кроме того отверстие для сбора пыли можно сделать с наиболее удобным углом наклона, в отличие от покупных пылесборников

Штроборез из болгарки своими руками

Болгарка может использоваться для вырезания пропилов в стене. Они делаются для того, чтобы можно было укладывать в них проводку, трубы и прочие элементы. При работе стоковой болгаркой очень сложно контролировать глубину погружения диска. Для решения этой проблемы можно изготовить специальный каркас.

Важно знать! Такое приспособление для болгарки имеет важное преимущество, так как позволяет регулировать глубину выполняемой штробы

Такой каркас представляет собой подошву с упором, посредством которой можно осуществлять перемещение инструмента вдоль стены с равномерным заглублением, получая тем самым штробу необходимой глубины

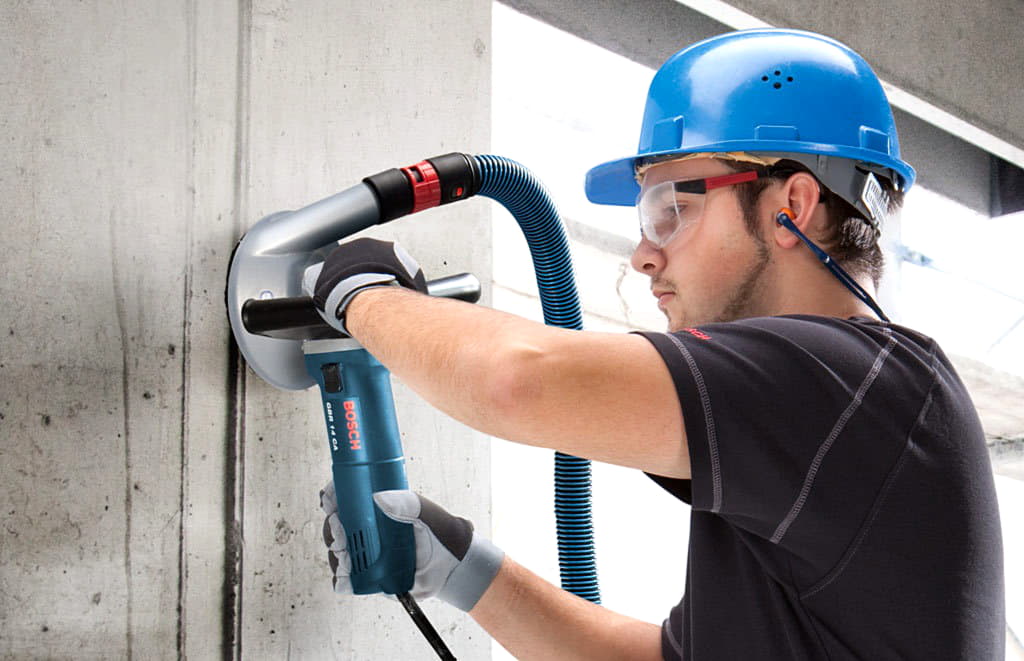

При изготовлении такого штробореза уделите внимание защитному чехлу и специальному пылесборнику. В качестве пылесборника можно использовать мешок, но удобнее подсоединить шланг от пылесоса. С его помощью будет осуществляться высасывание пыли, делая такую работу гораздо более приятной и беcпыльной

С его помощью будет осуществляться высасывание пыли, делая такую работу гораздо более приятной и беcпыльной.

Измельчитель веток

Измельчитель веток и травы – садовый прибор, позволяющий превращать мелкие ветки и толстостебельный бурьян в мелкофракционную форму, используемую в различных сельскохозяйственных целях. Изготавливая такой инструмент, стоит использовать только большую болгарку, работающую на высоких оборотах. Для предотвращения перегрузок и поломки УШМ применяется дополнительная редукторная система, многократно увеличивающая эффект измельчения. Прибор закрепляется на прочной металлической станине, способной выдержать большие вибрационные и смещающие нагрузки. Такой прибор изображен на фото ниже.

Особенности изготовления самоделок из сломанного инструмента

Болгарка не является вечной вещью, поэтому после выхода ее из строя можно использовать оборудование для других самоделок. Иногда случается так, что ломается двигатель или редуктор. Может сломаться корпус или оказываются срезаны зубья шестерен. Однако торопиться выбрасывать устройство не стоит. Что-то одно из двух узлов болгарки еще может работать.

Если вы решаете вопрос о том, что можно сделать со сломанной болгарки, следует рассмотреть двигатель. Но он за счет своей высокооборотистости нечасто подходит для переделок. В основу эта часть углошлифовальной машины может лечь лишь в случае изготовления гравера. Вам нужно будет срезать редуктор и укрепить к валу патрон под разные насадки, их в продаже огромное количество.

Если вас все еще интересует вопрос о том, что можно сделать из болгарки, у которой полетел двигатель, вы можете использовать редуктор. Он металлический компактный и имеет на выходном валу мощный подшипник. За счет имеющихся резьбовых соединений, у редуктора есть хорошие возможности крепления. Редуктор можно установить на дрель с помощью специального переходника. Но на таких инструментах отрезной круг может представлять собой источник опасности. Поэтому редуктор рекомендуется приспосабливать в ситуациях, далеких от первоначальной функции углошлифовальной машины. Например, вы можете изготовить шлифмашинку для деревянных покрытий. Эту пыльную работу вы сможете комфортно выполнять за счет регулировки оборотов и конического редуктора. Большую площадь можно охватить с помощью широкого диска, что ускоряет процесс.

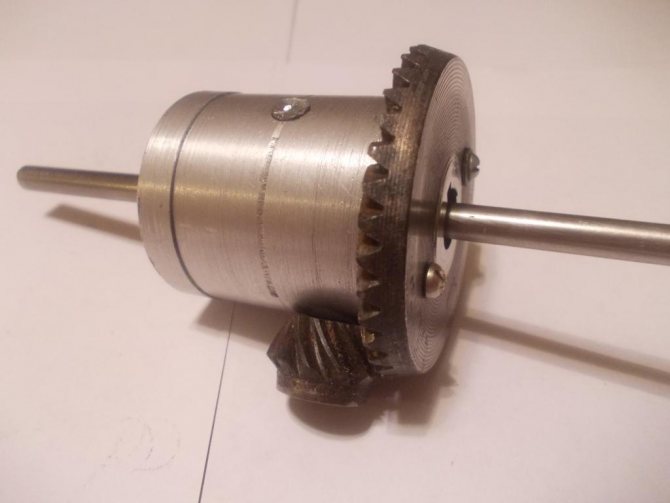

Довольно часто домашние мастера задумываются о том, что можно сделать из редуктора болгарки. Конический узел обладает компактностью, поэтому его можно использовать для разных задач по настройке и регулировке. Например, для регулировки рабочего стола на станке. Редуктор широко применяется и для создания лодочных моторов. Решить вопрос герметизации гребного вала можно за счет уплотнения. Снаружи редуктора можно установить дополнительный сальник на гребном валу под накладным кольцом. А вот в случае с моторизованными велосипедами сальник не понадобится.

Но если вас все еще интересует вопрос о том, что можно сделать из болгарки, вы можете использовать ее редуктор, перенеся крутящий момент на колеса. Описываемый узел устанавливается на колесную ось. Применив традиционную цепь, защитный штатный кожух, вы можете приспособить в роли держателя моторедуктора. Электродвигателем можно и не ограничиваться, используя двигатель внутреннего сгорания. Редуктор болгарки в данном случае будет способен выдержать даже высокие нагрузки.

Думая над вопросом о том, что можно сделать из болгарки, можете рассмотреть вопрос изготовления кофемолки. Она подойдет для любителей активного образа жизни, которые предпочитают время от времени посидеть в тишине леса с чашечкой ароматного свежесваренного кофе. О двигателе задумываться не придется, ведь в миксере имеется специальный вал, вращающий пользовательские насадки.

Как сделать точильный станок?

Болгарку используют в качестве основы для станка.

Несколько советов:

• Надёжно закрепить, чтобы не повредить диск;
• Толстые изделия сложно обрабатывать, если создаёшь однотипные детали;
• Не занимать две руки одновременно, возможность получения травм.

Необходимо изучить чертежи и схемы станка, что нужно приобрести, заготовки, детали, инструменты, сменные насадки, собирают и проверяют результат работы.

Этапы сборки:

• По документации приобрести необходимые материалы, учесть все важные нюансы.
• Создать стол из стали (не менее 5 мм), нарезать заготовку для каркаса.
• Присоединить поперечный вал, не забывать про перпендикулярность деталей.
• В боках сделать отверстия для укрепления болгарки в виде буквы П, прочной частью присоединить к станине
• установить хомут из металла для дополнительной фиксации
• Запрессовать подшипники узла
• Закрепить узлы с двух сторон на оси
• Приварить бок, установить защитную пружину
• Присоединить маятник, не нагревать, охлаждать тряпкой с водой.
• Подключить и проверить в холостом, потом в рабочем режиме.

Электрический

Это мощный инструмент, который имеет два резиновых валика, помогающих легко двигаться штроборезу по обрабатываемой стеновой поверхности. Этот бороздодел оснащён удобными ручками и несколькими резцами, которые осуществляют движение благодаря встроенному электродвигателю. Предназначен для резки канавок в различных твёрдых строительных материалах.

Это достаточно простой строительный инструмент, но его использование от мастера требует определённых навыков и опыта работы. Также при работе с электроинструментом следует помнить о средствах индивидуальной защиты, так как он создаёт много строительной пыли и шума.

Как сделать штроборез из дрели

В устройстве, а также функционале таких электроинструментов как УШМ, электродрель и штроборез нет принципиальных отличий. Однако по сравнению с болгаркой, в бороздоделах устанавливается параллельно друг к другу два алмазных круга. При таком расположении дисков, ими удобно формировать штробы на поверхности потолков или стен.

Благодаря применению штробореза можно пробивать канавки с аккуратными гранями на поверхности стен, которые сделаны из таких материалов как кирпич, газобетон, бетон. Штробы необходимы для дальнейшей укладки электрической проводки либо труб газо – и водоснабжения.

Глубину выполняемого реза, а также ширину самой штробы можно самостоятельно регулировать благодаря изменению расстояния между установленными дисками на инструменте.

Чтобы сделать штробы в таком строительном материале как газобетон, в качестве штробореза можно использовать обыкновенную электродрель. Для этого необходимо приобрести фрезу цилиндрической формы, а затем поставить ее в патрон электроинструмента. С помощью такой простой конструкции, можно за небольшой промежуток времени, самостоятельно сделать на поверхности газобетонных блоков большое количество аккуратных канавок для последующей прокладки электропроводки.

При выполнении работ и проделывании канавок в стенах с использованием электродрели будет появляться большое количество пыли. Поэтому проделывать штробы в стене при помощи дрели лучше всего вместе с напарником, который бы пылесосом устранял возникающую, во время проведения работ, пыль и строительный мусор.

Кроме того, при использовании дрели для проделывания канавок рекомендуется дополнительно сделать специальные салазки из дерева и закрепить их на электроинструменте. Благодаря применению салазок, канавки получатся одного размера и глубины.

Для чего нужен штроборез

Штроборез представляет собой электроинструмент, с помощью которого делают параллельные борозды или штробы. Они могут быть разной ширины и глубины. Для чего это нужно? Существуют современные строительные стандарты, по которым все коммуникации должны прокладываться в углублениях стен, а не снаружи. Это относится к электрическим кабелям, отопительным и водопроводным трубам. Исключение составляют наружные провода в домах из дерева. Поэтому борозды вырезаются в минеральных материалах: в бетоне, гипсе, кирпиче. Штробы эстетичны, безопасны и являются обязательным условием ремонта и строительства.

Штроборез из болгарки своими руками + (Видео)

Штроба – это канавка, которую необходимо прорезать в стене для укладки электрического провода или кабеля. Сложность этой работы заключается в том, что канавка должна быть постоянной ширины и глубины. Тогда провод будет укладываться ровно и раствора для закладки потребуется меньше.

Штроборез на практике применяется редко, поэтому покупать его для дома будет накладно. Но его можно изготовить на базе угловой шлифовальной машины – нашей любимой болгарке.

Главная задача – установить два алмазных диска на валу болгарки с расстоянием не менее 1 см:

• устанавливаем первый диск и фиксируем гайкой;
• устанавливаем второй диск и фиксируем гайкой;
• замеряем получившееся расстояние между дисками;
• устанавливаем защиту на болгарку;
• проверяем работу.

Но, если не получается по каким-то причинам установить два диска на валу, штробу можно прорезать и обычным методом одним установленным диском. Просто придется прорезать вторую параллельную линию.

Работы с штроборезом выполняются в помещении. Это создает огромное количество пыли. От нее не спасает даже респиратор. Для устранения этого негативного явления надо сделать защитный кожух, который бы накрывал оба диска и имел сверху патрубок для подключения к пылесосу. Подобное устройство есть на электрических лобзиках для сбора мелких опилок. Иногда к этому кожуху любители рационального использования инструмента приспосабливают 2 или 4 вращающихся ролика. При движении штробореза по поверхности стены, он будет передвигаться на роликах, не создавая дополнительных нагрузок на руки.

Для изготовления инструмента для широкой канавки необходимо изготовить специальные втулки для крепления дисков на нужную ширину. С таким штроборезом можно будет делать канавки для прокладки труб.

Но и защитный кожух надо будет сделать более широкий. На кожухе штробореза и для проводов, и для труб необходимо установить винт регулировки погружения режущего инструмента в стену. В таком случае кожух будет состоять из двух частей связанных шарниром и узлом регулировки погружения.

Переоборудование болгарки в штроборез

Чтобы из болгарки получился штроборез, придется изготовить два узла: шпиндель и кожух. Родная защита не подойдет из-за отсутствия отводного патрубка для пыли. Если шпиндель болгарки длинный, то пойти можно по простому пути:

• Берут одну подкладочную и две зажимные гайки для отрезного диска. Детали стачивают на точильном станке на половину их толщины.
• На шпиндель надевают подкладочную гайку. Сверху укладывают алмазный диск и прочно закручивают зажимную гайку. Сверху кладут еще один алмазный диск и закручивают вторую зажимную гайку. Получился «бутерброд» с двумя отрезными дисками, между которыми образовался зазор. Его размер равен ширине прорезаемой канавки – штробы.

Если родной шпиндель болгарки слишком короткий, установить на него два диска невозможно. Понадобится выточить на токарном станке переходник. Деталь представляет собой круглую заготовку, у которой с одной стороны внутренняя, а с другой – наружная резьба. Переходник накручивают на шпиндель электроинструмента. Наружная резьба служит для установки алмазных дисков. Собирают аналогичный «бутерброд» с подкладочной и зажимными гайками.

Кожух изготавливают из листовой стали толщиной 1–1,5 мм. Конструкция напоминает подобие родной защиты, только вторая боковая часть кожуха тоже закрыта полукруглой полкой, а в торец вварен патрубок для подключения шлангом к пылесосу.

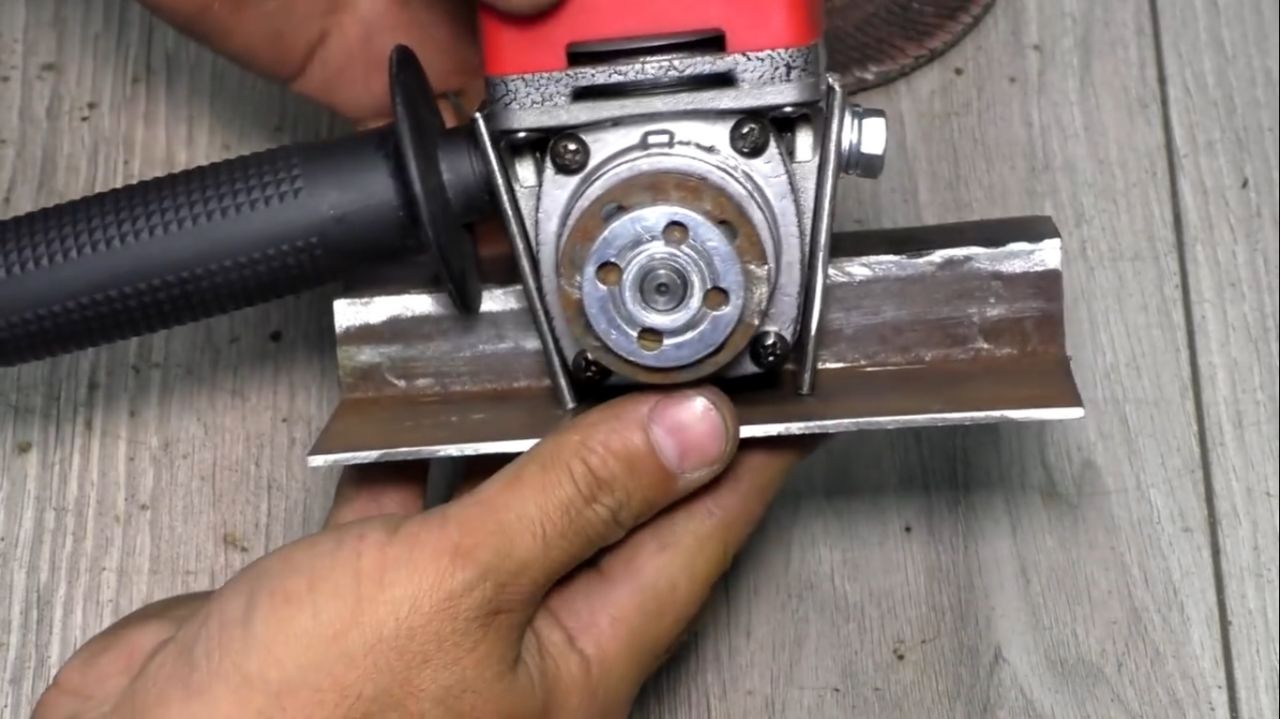

Чтобы кожух плавно перемещался по стене, снизу устанавливают подошву. Конструкция представляет собой прямоугольную рамку из уголка. С одной стороны подошвы шпильками крепят два ролика. Спереди кожух к рамке крепят шпилькой, чтобы он мог проворачиваться. Сзади подошвы, где стоят ролики, кожух фиксируют через регулировочный винт. Механизм поднимает и опускает кожух относительно подошвы, за счет чего изменяется глубина пропила штробы.

Готовый кожух фиксируют хомутом на редукторе болгарки. На шпиндель надевают два диска, зажимают гайками, после чего испытывают щтроборез в работе.

Особенности использования УШМ в качестве пилы

Не лишним для вашей безопасности будет напомнить о том, что не все виды дисков можно напрямую использовать для болгарки. В первую очередь это касается дисков для пиления древесины, имеющих значительно более низкие показатели оборотов, чем используются почти во всех болгарках.

Исключение составляют специальные диски по дереву, рассчитанные на стандартные обороты угловых шлифмашинок.

Хорошо, если ваш инструмент имеет регулировку оборотов. А если нет, то, прежде чем использовать свою УШМ в качестве торцовочной пилы по дереву, изготовьте несложный регулятор ее оборотов на базе микросхемы КР1182ПМ1, или близкой ей по показателям, по такой схеме.

Использовать простой реостат для этого не стоит. Вместе с уменьшением оборотов, он также пропорционально снизит мощность и крутящий момент инструмента. Да и для самой болгарки использование в таких режимах работы вредно.

Настоятельно рекомендуем обеспечить вашу стойку кнопкой аварийного отключения инструмента, ведь доступ к кнопке отключения после установки болгарки в стойку может быть затруднен. А даже надежно закрепленная в приспособлении УШМ – инструмент достаточно травмоопасный.

Можете ставить такую кнопку в разрез провода ее питания, но лучше разорвать ею подводящую электромагистраль, ведь снятая со стойки болгарка, становится обычным мобильным инструментом со всеми своими преимуществами.

Изготовление станка со станиной

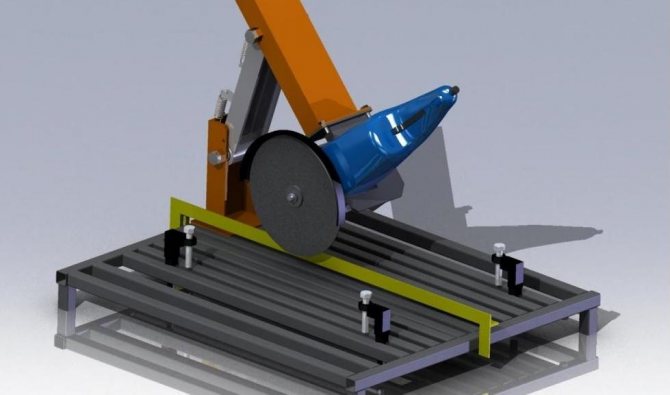

Из болгарки можно изготовить еще и отрезной станок. Для этого следует подготовить следующие инструменты и материалы:

• профильную трубу;
• стальной уголок;
• лист металла;
• сварочный аппарат;
• дрель;
• швеллер;
• подшипники;
• вал;
• трубу;
• пружину;
• педаль реле.

Если есть желание, лист металла, который пойдет на платформу, можно заменить ДСП. Плита станет более легким вариантом. Подшипников должно быть несколько, они должны быть одинаковыми. Если подумать, сварка может быть заменена прочными болтами, для этого и понадобится дрель. Такой вариант позволит разобрать станок при необходимости.

Правила эксплуатации и безопасности

При использовании самодельного приспособления:

1. Запрещается включать и эксплуатировать болгарку с отсутствующим или поврежденным защитным экраном. Не допускается установка режущего инструмента с габаритами, превышающими допустимые пределы (диаметр указан в паспорте и на корпусе инструмента).
2. Необходимо учитывать допустимую частоту вращения и соответствие инструмента обрабатываемому материалу (например, не допускается пилить бетонные плиты дисками, рассчитанными на стальные конструкции).
3. Не допускается применять режущий инструмент с дефектами и использовать расходные материалы низкого качества.
4. Следует направлять вращение по ходу перемещения инструмента по поверхности стены.
5. Необходимо учитывать соответствие мощности ширине и глубине борозды. Например, при резке канавки глубиной 35-40 мм при ширине 45-50 мм требуется мотор мощностью не менее 1500 Вт.
6. Не следует резко вдавливать алмазные диски в стену перед началом резки. Для снижения нагрузки на силовой привод нужно погружать инструмент в бетон плавно. Оператор затем передвинет болгарку по линии разметки.
7. Необходимо использовать защитные очки, перчатки и респиратор. Установленные насадка и система отвода пыли не обеспечивают полной защиты оператора от летящих осколков бетона.
8. Установку новых дисков допускается производить только после отключения шлифовальной машинки от сети переменного тока.
9. Не допускать перегрузки или перегрева электродвигателя инструмента (часть оборудования оснащена защитными биметаллическими предохранителями, разрывающими цепь питания при чрезмерном росте температуры обмоток). Появление запаха горелой изоляции и повышенное искрение коллекторного узла указывают на неисправность болгарки.

Установка на вал болгарки двух дисков

Штатная болгарка рассчитана на установку 1 алмазного диска. Для монтажа второго элемента используют удлиненный вал (выпускается некоторыми изготовителями оборудования или заказывается в мастерской) или специальную гайку.

Переходник накручивают на штатную ось, для крепления второго инструмента на втулке предусмотрен короткий вал с резьбой для фиксации. Для выполнения каналов шириной до 10 мм мастера разделяют режущие элементы шайбами (дополнительные гайки не требуются).

При использовании двойного диска возрастает нагрузка на подшипники редуктора и электрический двигатель, что приводит к ускоренному выходу шлифовальной машинки из строя.

Дополнительным недостатком является нарушение центровки, приводящее к появлению вибраций. Следует учитывать, что переходная гайка обеспечивает фиксированное расстояние между режущими кромками, поэтому потребуется приобрести или изготовить несколько втулок для выполнения штраб разной ширины.

Регулировка глубины пропила

Для корректировки глубины резки насадка имеет двойной кожух. Мастер отпускает фиксирующий болт и выставляет требуемый вылет режущего инструмента.

Затем болт затягивают и включают болгарку в сеть для проведения пробной резки. Если глубина пропила соответствует требованиям, то производят штрабление канавок во всем помещении.

Простейший курвиметр из элементов сгоревшей «болгарки» своими руками

Всем Привет . много пишут кто что делал . в частности как болгарку в отрезной станок превращают )) мы вот тоже слепили Но по своему . Подарил мне товарищ viktor-fomin Пилу настольную якорь сгорел в ней а он дорого получается

стоит )) и другой друг подарил Болгарку мощную но там вырвали редуктор в общем с Дядей Васей охренительным токарем Мы сочлинили два Якоря и получили Сие чудо. в общем от пилы станина кусок якоря и редуктор. от Болгарки практически веся Болгарка без редуктора. пилит вай как класно

Различные приспособления для УШМ позволяют расширить функциональные возможности инструмента и сделать его удобным.

Крутые идеи для болгарки:

1. Зернодробилка.
2. Токарный станок.
3. Точилка для ножей.
4. Мощная бормашина.
5. Ленточный гриндер.
6. Монтажная пила.
7. Домашняя мини-пилорама.
8. Фрезерный станок.

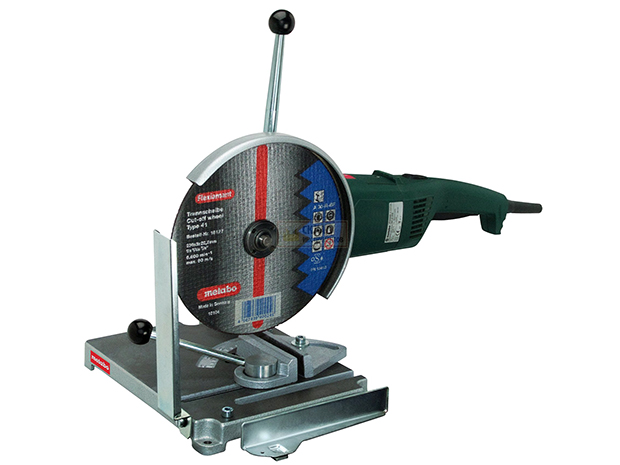

Отрезной станок

Отрезной станок используют для резки и раскроя металла и профиля, получения одинаковых по размерам заготовок, пропила на определенную глубину, резки керамической плитки и т. д. В торговой сети можно приобрести готовую конструкцию, которая стоит немалых денег. Сделать приспособление, которое будет выполнять те же функции в домашних условиях и небольших мастерских, можно из болгарки мощностью от 0,9 кВт.

Начинаем работу: подготовка платформы

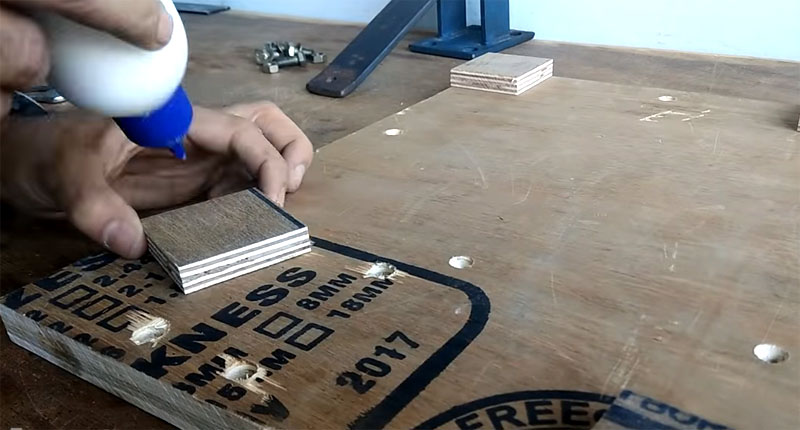

В качестве основания станины лучше всего использовать фанеру, толщиной 10 мм. Установив на неё рычаг (с небольшим смещением от середины одной из сторон), необходимо отметить места крепления, которые после будут засверлены. Не стоит бояться, что рычаг встанет немного неровно, выводить его по угольнику нет необходимости. Дальнейшая разметка производится именно с учётом расположения этого рычага, а значит в итоге все углы будут идеальны.

ФОТО: YouTube.comОтмечаем места крепления, которые впоследствии нужно засверлить

Установка ножек станины на платформу

Теперь необходимо немного поднять платформу над поверхностью, на которой она будет устанавливаться. Для этого из той же фанеры нужно напилить 4 одинаковых квадрата, которые будут располагаться по углам. Их следует крепить на ПВА и саморезами. Конечно, можно обойтись и без клея, просто так будет надёжнее и проще.

ФОТО: YouTube.comНожки нужны, чтобы приподнять платформу над поверхностью

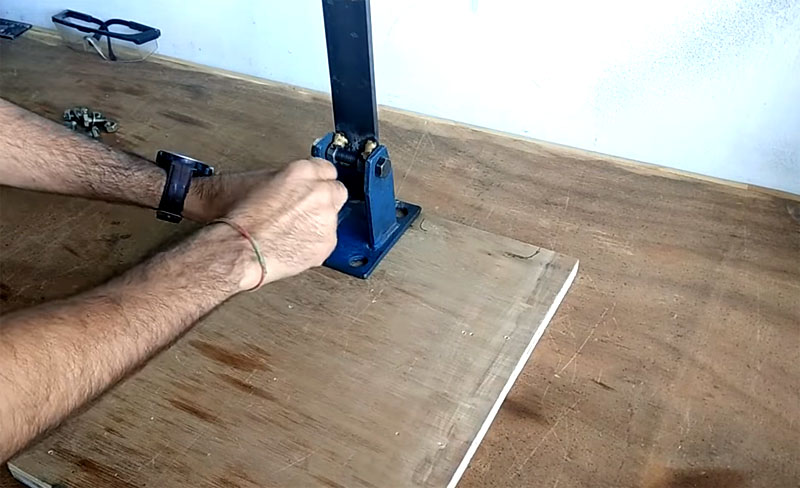

Фиксация рычага

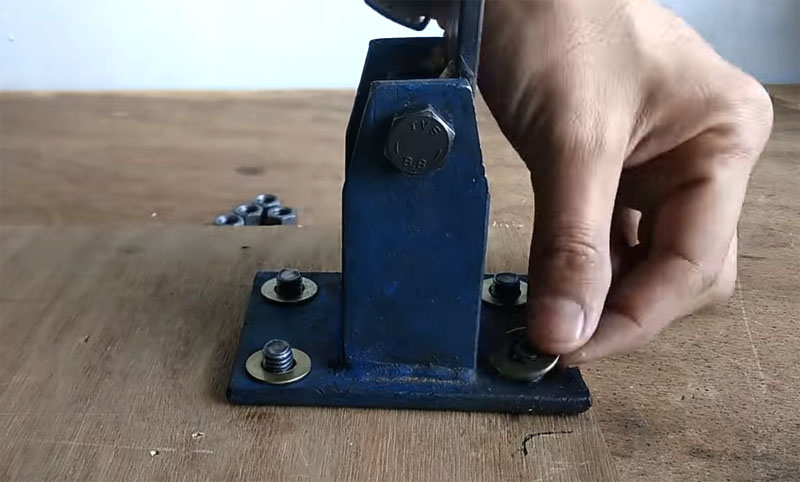

Далее рычаг следует крепить на платформе при помощи четырёх болтов. Если они слишком длинные, то лучше их заводить снизу основания, а сверху накручивать гайки.

Нельзя забывать и про шайбы. Вместо обычных, лучше использовать гравёрные, это исключит ослабление затяжки от вибрации при работе болгарки.

ФОТО: YouTube.comРычаг нужно крепить к платформе при помощи болтовых соединений

Крепление болгарки на рычаге

Возникает вопрос, как закрепить болгарку на рычаге. Очень просто. С краю рычага нужно сделать отверстие, сквозь которое болгарку можно и крепить на болт. Его следует вкрутить в отверстие, предназначенное для рукояти. Дополнительно корпус можно зафиксировать обычным хомутом.

Ещё одна важная деталь. Позади рычага необходимо установить возвратную пружину, которая будет поднимать болгарку и удерживать её в верхнем положении.

ФОТО: YouTube.comПружина и болт на месте, останется только хомут установить
