Подъемный кран: устройство, принцип работы, классификация

Преимущества и недостатки

Преимуществами изделий являются простота, надежность, легкость в ремонте и совместимость с отечественными системами водоснабжения. Более дорогие модели позволяют экономить расход, обладают функцией блокировки потока при превышении максимальной температуры. Ряд моделей с целью гигиены удобно устанавливать в общественных местах благодаря встроенному сенсору.

Разные виды конструкций смесителя обладают недостатками. Среди них: износ прокладки, чувствительность керамических деталей к грязной среде, необходимость установки фильтра. Сенсорные модели менее надежны.

Возможности кранов-манипуляторов

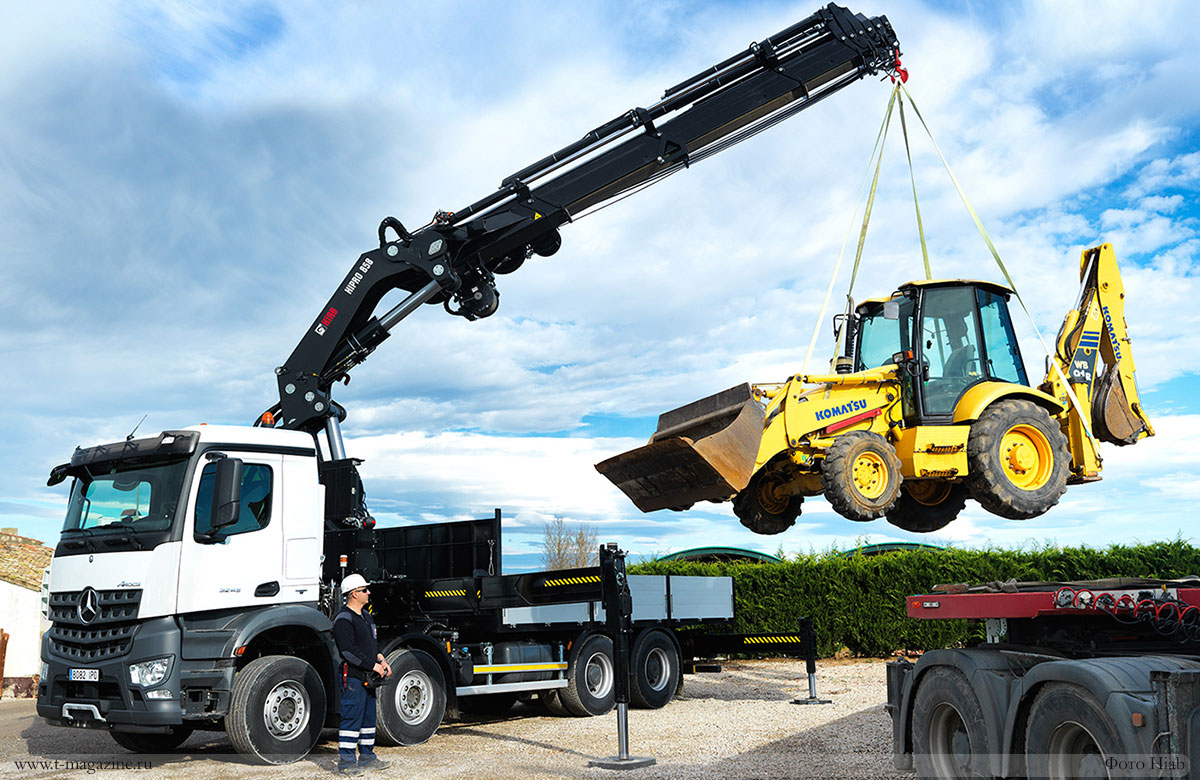

Кран-манипулятор позволяет загружать и выгружать груз, перемещать его (в случае монтажа оборудования на подвижной базе), монтировать различные конструкции. Установка различного рабочего оборудования на стрелу позволяет ещё больше расширить возможности КМУ.

В зависимости от задач, вместо грузоподъёмного крюка может быть установлена:

Люлька для подъема работников.
Захват для работы с контейнерами.
Грейфер для сыпучих материалов.
Захваты для металлолома, труб, леса.
Специальные устройства для погрузоразгрузочный работ с бордюрным камнем.
Оборудования для эвакуации машин.
Вилы для паллет.
Бурильное оборудование.

Манипуляторы могу применяться для:

погрузки, разгрузки грузовых автомобилей, маломерных судов, железнодорожных вагонов;
транспортировки инвентаря, оборудования, материалов и инструментов;
монтажа, демонтажа и перевозки различного оборудования (станков, трансформаторов, котлов, мини-электростанций) и металлоконструкций (рекламные щиты);
эвакуации автомобилей и прочей техники (катки, бульдозеры, экскаваторы и др.), в т. ч. находящейся в неисправном состоянии;
установки столбов, заборов, ограждений и даже посадки деревьев.

Всё это позволяет применять манипуляторы в различных областях и отраслях промышленности.

Основы и понятия

Производственным процессом именуют упорядоченный в пространстве и времени комплекс трудовых операций и природных явлений, приводящий к преобразованию сырья в продукцию с заданными параметрами.

Их осуществляют по конкретным методикам, которые называют технологиями. Это способы последовательного преобразования свойств, состояния, формы, размеров и прочих параметров исходных материалов для получения конечного изделия. То есть технологии включают конкретные последовательности операций.

Под технологическими операциями понимают этапы процесса, осуществляемые на одном рабочем месте.

То есть существует еще один термин – технологический процесс. Он представлен стадией производственного, состоящей в определении или преобразовании состояния объекта труда.

Для производственного процесса к определяющим относят такие факторы, как целесообразная деятельность, ее предметы и средства. Совокупность рабочих мест представляет его базу. Предметы труда определяются выпускаемой продукцией.

Для обеспечения наибольшей эффективности производства необходима рациональная его организация, которая основана на ряде принципов:

Во-первых, необходимо соответствие производительности всех подразделений во избежание перегрузки и недозагрузки на различных участках.
Во-вторых, этапы производства общей партии продукции выполняют одновременно.
В-третьих, промышленная эффективность зависит от рациональной временной организации, предполагающей минимальные перерывы в производственном процессе.
В-четвертых, необходима разработка кратчайшей производственной последовательности.
В-пятых, на каждом участке и на предприятии, в целом, обеспечивают равный либо равномерно возрастающий объем выпуска в зависимости от плана.
В-шестых, аналогичное разделение осуществляют временно в зависимости от трудоемкости.
В-шестых, на случаи обновления перечня продукции предусматривают скорейшую смену производственных технологий.
В-седьмых, существует предел дифференциации общего процесса.
В-восьмых, с совершенствованием оборудования повышаются сложность и объем производственных операций.
В-девятых, целесообразна специализация сотрудников, однако для взаимозаменяемости уместно освоение смежных профессий.
В-десятых, компетентность управления определяется в значительной степени достоверной оценкой, определяемой информационно-технологическим потенциалом.

Общие сведения и параметры

Подъемное оборудование современного типа в России стали выпускать в 1936 году. Когда началось масштабное строительство зданий и сооружений из крупных железобетонных блоков заводского изготовления. Чтобы значительно ускорить процесс возведения зданий стал широко применяться метод монтажа «с колес». Благодаря этому за несколько десятилетий появилось более 80 модификаций грузовых подъемных кранов.

Производством этой техники занимались заводы по всей стране. Однако, реорганизация методов строительства шла быстрее, чем совершенствование конструкций грузоподъемных механизмов. Поэтому ВНИИ строймаш принял решение о создании и внедрении единого государственного стандарта. Производство машин по новым правилам позволило обновить, улучшить и унифицировать существующий парк строительных машин.

Сегодня подъемные техника образует целую группу промышленного оборудования, предназначенного для перемещения груза в пространстве. Характеристики современных грузоподъемных кранов отвечают всем требованиям организационно-технологических решений на объектах строительства. В технологических картах и проектах производства работ учитываются рабочие параметры подъемных механизмов, взаимосвязанных с особенностями возводимого здания. К ним относятся:

Вылет стрелы — это расстояние в метрах по горизонтали от вращающейся конструкции крана до оси крюкового подвеса. Оно измеряется без груза или в положении подъемного крана на горизонтальной площадке и обозначается символом L. Вылет стрелы без установленного груза называется установочным, а с грузом — маневровым. Расстояние вылета стрелы должно обеспечивать безопасное производство строительных работ, в том числе в условиях, ограниченных жилой застройкой. Знать этот параметр необходимо, чтобы рассчитать границы опасной зоны работы крана и границы возможного падения груза.
Грузоподъемность — максимальный вес перемещаемого груза, на подъем которого рассчитан механизм. Это значение включает в себя также вес грейфера, траверсы и строп — съемных приспособлений для захвата груза. Зависимость грузоподъемности (Q) от вылета стрелы (L) и ее длины выражается графически в виде схемы, на которой обозначены ключевые точки и свойства грузоподъемности. Определение этой характеристики необходимо при подборе типа и модели машин для производства строительных работ. При этом учитывается вес самого тяжелого конструкционного элемента возводимой постройки.
Высота подъема (H) — промежуток от исходной точки стоянки до верхней точки грузозахватного органа, находящегося в рабочей позиции.
Грузовой момент (М) — представляет собой произведение вылета грузозахватного органа на грузоподъемность. Полученное значение учитывает две ключевых характеристики, поэтому его используют для обозначения основного обобщающего параметра подъемного крана.
Колея(К) — расстояние, измеряемое между осями опорных поверхностей ходовых органов машины. Эта характеристика необходима для устройства и обозначения рабочего пути машины в проекте производства работ.
Скорость подъема и посадки и перемещения веса в рабочем режиме(V). Функциональность и скоростные параметры учитываются при монтаже и укладке конструкций.
Производительность. Измеряется в количестве единиц или массе материалов, которые монтирует или перемещает машина за определенный цикл в отрезок времени.
Общая масса агрегата. Значение массы подъемного крана с балластом, монтажными и транспортными устройствами и противовесом. Учитывается при подборе крана для конкретных параметров грунта.

Назначение подъемных кранов состоит в работе с грузами не только на строительной площадке, но и в условиях промышленных производств. Пространственное перемещение габаритных конструкций и материалов — основной функционал этих машин.

Основными параметрами мостового крана являются:

грузоподъёмность – максимальная масса груза, на подъём и перемещение которой кран рассчитан в заданных условиях эксплуатации. В величину грузоподъёмности включается масса съёмных грузозахватных приспособлений и тары, используемых для перемещения груза;
пролёт – расстояние по горизонтали между осями рельсов кранового пути, характеризующее величину зоны, обслуживаемой краном;
высота подъёма – расстояние от уровня стоянки крана до грузозахватного органа, находящегося в верхнем положении;
глубина опускания – расстояние по вертикали от уровня стоянки крана до грузозахватного органа, находящегося в нижнем рабочем положении;
база – расстояние между осями опор (ходовых тележек) крана, измеренное вдоль пути.

Группы классификации (режимы работ) грузоподъёмных кранов и машин (А1 – А8) и их механизмов (М1 – М8) определяются согласно Приложению 1 НПАОП 0.00-1.01-07 «Правила устройства и безопасной эксплуатации грузоподъёмных кранов» и указываются в паспорте грузоподъёмного крана или машины.

Режим работы крана в целом зависит от класса использования (U0 – U9), который характеризуется величиной максимального числа циклов за заданный срок службы, и режима нагрузки (Q1 – Q4).

Режим работы механизма зависит от класса использования (Т0 – Т9), который характеризуется общей продолжительностью использования механизма, и режимом нагрузки (L 1 – L 4).

Режим нагрузки характеризуется величиной коэффициента распределения нагрузки, который определяется по формуле, приведенной в Приложении 1 НПАОП 0.00-1.01-07 «Правила устройства и безопасной эксплуатации грузоподъёмных кранов» .

Подъемники

В эту классификацию грузоподъемных машин по назначению входят приспособления непрерывного или циклического действия, ориентированные на подъем грузов и людей в особенных устройствах, перемещающихся по жестким вертикальным направляющим элементам или рельсовым путям. Подъемники делятся на несколько категорий:

цепные варианты;
реечные версии;
плунжерные модели;
винтовые агрегаты.

Среди указанных аналогов, наиболее популярными стали канатные подъемники, которые подвешиваются на стальных канатах, работающих при помощи лебедочных барабанов или специальных шкивов. Устройства данного типа эксплуатируются в лифтах, шахтах, на стройках. Параметр грузоподъемности машин составляет 0,25-50 тонн, скорость подъема — 0,1-16 м/с. Рабочие элементы изготавливаются в виде клетки, скипа, кабины или тележки.

Для справки: клетьевые агрегаты ориентированы на перемещение людей и грузов в своеобразных клетках, транспортируемых по жестким направляющим элементам. Скип — самопогрузочная вагонетка, работающая на двухосных колесных парах с кузовом из листовой стали. В этих механизмах отличием является присутствие полной автоматизации погрузочно-разгрузочных манипуляций.

Термины и определения

Скрыть рекламу в статье

Грузоподъемная машина (ГПМ) – техническое устройство циклического действия для подъема и перемещения груза.

Кран грузоподъемный (кран) – грузоподъемная машина, оснащенная стационарно установленными грузоподъемными механизмами.

Эксплуатация – стадия жизненного цикла крана, на которой реализуется, поддерживается и восстанавливается его качество, включает в себя в общем случае использование по назначению (работу), транспортирование, монтаж, хранение, техническое обслуживание и ремонт.

Группа классификации (режима) – характеристика механизма или крана, учитывающая его использование по грузоподъемности, а также по времени или числу циклов работы.

Цикл работы – совокупность операций, связанных с пере-движением крана при работе, от момента, когда кран готов к подъему следующего груза.

Грузоподъемность полезная (Q, грузоподъемность) – масса груза, поднимаемая краном и подвешенная при помощи съемных грузозахватных приспособлений или непосредственно к несъемным грузозахватным приспособлениям.

Грузоподъемный механизм – стационарно установленный механизм для подъема и опускания груза.

Стационарно установленный механизм – механизм, закреплен-ный на раме, конструкциях крана или фундаменте.

Механизм подъема (лебедка) – механизм, тяговое усилие кото-рого передается посредством гибкого элемента (каната, цепи) от приводного барабана.

Полиспаст – блочно-канатная система для измерения силы и скорости передвижения каната.

Полиспаст свободный – полиспаст, оба конца каната которого закреплены на одном или двух барабанах.

Подъем (опускание) груза – вертикальное перемещение груза.

Подъем (опускание) стрелы – угловое движение стрелы в вертикальной плоскости.

Скорость подъема (опускания) груза – скорость вертикального перемещения рабочего груза в установившемся режиме действия.

Диапазон подъема – расстояние по вертикали между верхним и нижним рабочим положением грузозахватного приспособления.

Подъемное средство – канаты, цепи или любое другое оборудование, свисающее с крана, приводимое в движение лебедкой для подъема или опускания груза, подвешенного к нижнему концу подъемного средства, является частью грузоподъемного устройства.

Крюковая подвеска – устройство, снабженное крюком для подъема груза и системой для подвески к крану.

Грузозахватный орган – устройство (крюк, грейфер) для подвешивания или захватывания груза.

Несъемное грузозахватное приспособление – устройство, к которому можно подвешивать груз, соответствующей грузоподъем-ности, и которое постоянно закреплено на нижнем конце подъемного устройства, является частью крана.

Грузовой (подъемный) канат – канат, предназначенный для подъема груза.

Стреловой канат – канат, запасованный на блоках стрелового полиспаста, используемого для изменения вылета.

Тележный (тяговый) канат – канат, предназначенный для перемещения грузовой тележки по стреле или мосту крана.

Блок (канатный) – вращающийся элемент с ручьем для направления каната.

Блок уравнительный – блок, служащий для выравнивания нагрузок в двух ветвях каната.

Тормоз – устройство для остановки и удержания механизмов в неподвижном состоянии или снижения скорости движения.

Коэффициент запаса торможения – отношение момента, соз-даваемого тормозом, к наибольшему моменту на тормозном валу от приложенных статистических нагрузок, для механизма подъема – наибольшего рабочего груза.
