Плиткорез из болгарки своими руками

Электрический самодельный плиткорез

плиткорез из болгарки, изготовленный своими руками — довольно сложное, но практически во изделие. УШМ часто применяется для резки плитки, но с ее помощью трудно Получить ровный разрез. Пылит некомфортно — образуется много пыли. Велик риск Получить травму. Предлагаемая модернизация избавляет инструмент от перечисленных недостатков.

Изготовление электрического плиткореза не требует особых технических знаний и умений. На Некоторых этапах необходимы сварочные работы, однако их объем невелик.

• болгарка. Необходимо использовать инструмент без повреждений корпуса, следов электрического короткого замыкания и т. П.
• Металлические пластины толщиной 5 мм размером примерно 15 на 6 см.
• Металлическое кольцо шириной 2 см внутренним диаметром равным диаметру опорного фланца болгарки. Его можно отрезать от подходящей трубы.
• Письмо текстолита 30х20 см толщиной 2-3 см для основания плиткореза.
• 3 болта 10 мм, 4 гайки 10 мм, саморезы (размер подбирается в ходе изготовления).
• Инструменты для обработки металла (напильники, шлифмашина и т. Д.)
• Электродрель, шуруповерт сверла по металлу различного диаметра.
• электросварочные аппарат.

Задача модернизации — создать коромысловый механизм, на одном плечо которого закреплена болгарка. УШМ двигается, Описывая часть окружности, центром которой является вот коромысла. Амплитуда движения ограничивается 3 см над основанием и 3 см под основанием. Этого достаточно для разрезания плитки любой толщины.

• Из металлических пластин вырезаются (ножовкой или болгаркой) детали:
• 3 шт. размером 40х45 мм. Одна из сторон 40 мм стачивается в виде полукруг, чтоб после монтажа углы НЕ мешали вращения коромысла вокруг оси. В центре пластин просверливается отверстие 10 мм;
• 1 шт. размером 40х100 мм — нижняя деталь коромыслового механизма, которая будет крепиться болтами к текстолитовому основанию плиткореза. Для этого проделываются два отверстия диаметром 10 мм;
• 1 шт. размером 40х80 мм — верх качающегося механизма;
• 1 шт. неправильной Г-образной формы. Это — рычаг коромыслового механизма. К удлиненное части будет крепиться болгарка. Противоположенная сторона будет насаживаться через просверленное отверстие на центральную вот.
• В металлическом кольце, которое будет надеваться на опорный фланец, вырезается участок примерно 1 см. Снаружи кольца с обоих концов удаленного участка приваривается по Хайке 10 мм так, чтоб сквозь них можно было ввернуть болт. Совет: наварил гайки проще с уже ввернутым болтом. В итого получается хомут — при закручиваниы болта кольцо стягивается.
• Хомут приваривается к краю длинной стороны Г-образной детали.
• Металлические детали надеваются на центральную вот (болт 10 мм), стягиваются гайкой и свариваются таким образом, чтоб рычаг коромысла с кольцом-хомутом мог поворачиваться вокруг оси.
• Коромысловый механизм через отверстия нижней детали прикручивается к текстолитовому основанию.
• Хомут-кольцо надевается на опорный фланец болгарки. Выбирается Наиболее удобное для работы положение УШМ. Хомут затягивается, Фиксируем инструмент. Абразивный круг при этом НЕ должен задевать край текстолитового основания. Сверху устанавливается защитный щиток и прихватывается сваркой.
• К верхней крышке коромыслового механизма приваривается небольшой крючок или уголок с отверстием. К нему крепится пружина длиной в сжатом состоянии около 5 см. Она натягивается так, чтоб болгарка заняла положение, при котором низ отрезного круга был выше основания. Второй конец пружины также крепится в отверстие небольшого уголка, який шурупом фиксируется на текстолите.

электрический плиткорез готов. Пылят им, перемещаем инструмент по косильной лески отреза.

установка болгарки

Способы крепления гриндера к нижней поверхности стола могут быть разными. Важная жёсткость и надёжность установки, чтоб сделать невозможным любое смещение болгарки с проектного положения в устройстве, чреватое заклиниванием диска в прорезь стола. Также следует учесть необходимость доступности кнопки включения-выключения инструмента, регулятора скорости вращения и возможность смены диска гриндера.

Для жёсткий крепления к столу употребляют отверстие с резьбой для ручки в корпусе болгарки, которое можно использовать для резьбового соединения гриндера болтом с приваренным к столу кронштейном.

Для исключения выворачивания болта под его головку подкладывают пружинную шайбу Гровера.

Дополнительно к этому соединению инструмент крепят к столу с помощью прижимных хомутов из полосовой стали, изготовленных в согласовании с конструкцией стола. В качестве прокладок между пластмассовым корпусом болгарки и сталью стола употребляют деревянные бруски, в которых нужно сделать пазы по форме корпуса.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

1. После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
2. Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
3. К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
4. Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
5. Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
6. Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
7. Узлы в сборе закрепляют на оси двух сторон.
8. Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
9. Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
10. Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.

Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.

С каким инструментом можно работать

собрать самодельный плиткорез можно, но требуется это далеко не всегда, ведь сам процесс его сборки отнимет у вас достаточно много времени и также потребует определенного инструмента. Например, чтоб сделать крепкую станину, не обойтись будет без сварочного аппарата, что уже накладывает определенные трудности.

Работая с плиткой, выполненной из керамики, нужно понимать, что избежать ее резки НЕ получится

Поэтому для начала мы расскажем, с чем можно работать при укладке плитки, а не Имея дорогого оборудования, и без чего обойтись все-таки не получится.

• Одним из простейших приспособлений является классический стеклорез. Справляется он только с тонкой керамической настенной плиткой. Как вариант, его использовать можно, однако есть более интересное и удобное решение за то же деньги. Стеклорез можно использовать для резки плитки Типы ручных стеклорезов

Чертилку по металлу с победитовым наконечником
Щипцы для ломки плитки берут в комплект к предыдущим инструментам. Ими легко и удобно плитка раскалывается по сделанное косильной лески. Щипцы для ломки плитки

Схема резки плитки при помощи стеклорез, спички и щипцов

Даже если вы и сможете собрать самодельный плиткорез, без электрической абразивной резки укладка плитки практически невозможна.

• Во-первых, при прохождении оконных и дверных проемов на углах необходимо делать Г-образные вырезы.
• Во-вторых, сегодня в ванных ставят розетки, вытяжки и прочее оборудование, под Которые нужно сделать отверстия в плитке. Выполнить их можно болгаркой или использовать электрическую дрель с насадками-коронками по керамике.
• В-третьих, на пол сегодня преимущественно кладется керамогранит, а обрезать его ручным плиткорезом, даже профессиональным, очень сложно.

При укладке плитки не обойтись без электрической абразивной резки Как резать плитку болгаркой?

Как резать кафельную плитку болгаркой

Качественная и простая резка кафельной плитки болгаркой должна быть выполнена как можно более профессионально, то есть в итоге вы должны получить ровный гладкий срез и минимальное количество пыли в процессе. Можно выделить три основных направления надреза, в чем не помешает разобраться подробнее.

1. Прямой срез

Из всех вариантов, как распилить плитку болгаркой, этот самый простой. Он подразумевает прямой надрез на материале под углом в девяносто градусов. Для начала нужно надежно зафиксировать саму плитку на ровной поверхности, чтобы ее край выступал над краем как раз настолько, насколько нужно ее обрезать

Совершенно не важно, перпендикулярный или диагональный разрез нужно сделать, относительно плоскости и формы кафеля

Удерживать болгарку нужно таким образом, чтобы вся линия среза вам была хорошо видна. То есть диск должен двигаться по направлению к себе, а не от себя, перекрывая вам весь обзор. Прежде, чем разбираться, как пилить плитку болгаркой, а тем более, приступать к самой работе, обязательно наденьте перчатки и очки, да и другие правила техники безопасности соблюдать не помешает.

2. Угол 45 градусов.

Обычный прямой угол среза на кафеле не всегда подходит, к примеру, когда необходимо состыковать ее красиво, да и при выполнении фигурных элементов, отделанных керамикой, может потребоваться срезать ее под углом в сорок пять градусов, что выполнить на практике будет намного труднее. Но все возможно при определенном старании, потому давайте рассмотрим, как нужно действовать.

Сперва аккуратно отрежьте плитку под обычным прямым углом, учитывая размеры кафеля, которые вам нужны. Проверните болгарку так, чтобы диск ее был расположен под нужным углом и аккуратно снимите лишнее с кромки среза, старясь не задеть лицевую поверхность. Если сделать идеальный косой срез все равно не получилось, можно довести его до идеала обычной наждачной бумагой или шлифовальным кругом.

3. Отверстие в кафеле

Наиболее сложновыполнимый процесс, это вырезание в плитке круглых отверстий, которые могут потребоваться под розетки, выключатели, осветительные приборы, а также под разнообразные элементы декора при облицовке. Крохотные дырочки вырезать не получится, потому расскажем, как сделать большие круглые отверстия. Тщательно измерьте и разметьте то, что нужно вырезать на лицевой стороне кафеля. Сделать это можно при помощи обычного маркера или фломастера. Отметить придется не только круг, но и его центр, так что для максимального упрощения не помешает воспользоваться строительным или любым циркулем и линейкой, если они окажутся под рукой.

Диск для резки плитки болгаркой целесообразно взять новый, чтобы он качественно пилил, а не «жевал» края кафеля. Начинайте резать по внутреннему контуру окружности, аккуратно проворачивая инструмент и постепенно углубляясь. После того, как вы пропилите некоторое расстояние, есть смысл сделать перпендикулярные надрезы внутри построенного круга, а потом вынуть четыре сектора, подрезая их в нужных местах.

Если вы действительно желаете разобраться, как резать плитку болгаркой без сколов, то поможет в этом видео, расположенное чуть ниже. Стоит помнить, что работать всегда нужно исключительно по лицевой стороне кафеля, вне зависимости, имеется на ней глазурь или нет. Так риск повредить поверхность гораздо ниже. Не помешает также иметь под рукой наждачку, набитую на деревянный брусок, для доведения срезов до идеала. Потому и отрезать нужно всегда чуть больше, чем необходимо.

Лучше всего расскажет о том, как пилить плитку болгаркой под прямым углом или же наискосок, размещенное в нашей статье видео, посмотреть которое будет полезно даже опытным мастерам, а не только новичкам в строительстве и облицовке.

Как сделать самодельный плиткорез ручной

Если вы не хотите или не можете сделать электроплиткорез, вы можете попробовать смастерить ручной инструмент. Эта механическая конструкция обладает неоспоримыми преимуществами:

• простая и безопасная в пользовании;
• легкая;
• мобильная;
• компактная;
• сравнительно недорогая.

Он подходит для резки напольной и керамогранитной плитки в условиях дома.

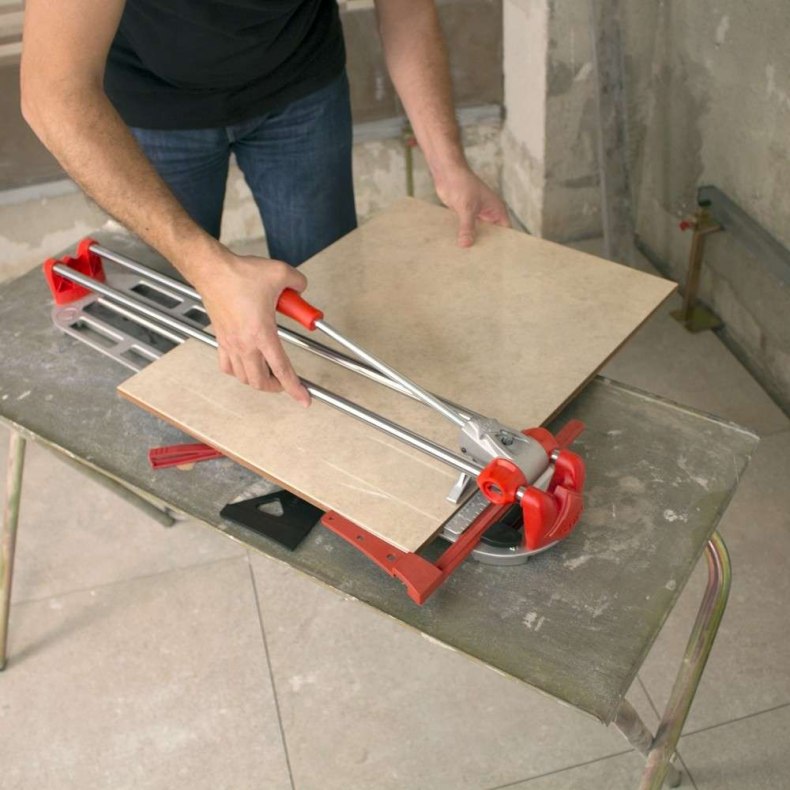

Ручной плиткорез

Такой плиткорез является платформой, на которую фиксируют кабель, НР и режущий элемент (РЭ), прикрепленный к ручке. При прижатии к керамике он чертит линию надреза. Далее прижимная платформа давит на кафель, и он ломается на частицы. У частиц ровные края.

Ручные плиткорезы бывают механического, роликового и подшипникового типа. Дома можно создать любой. Разнятся они между собой только определенными элементами.

Пошаговая инструкция

Для изготовления инструмента вам нужны определенные металлические детали и режущий элемент. В качестве последнего можете использовать стандартный стеклорез. Перед монтажом в плиткорез, стеклорез нужно освободить от головки. Также создание инструмента предполагает использование подшипниковых элементов, поэтому приготовьте их заранее.

В первую очередь делаем основу плиткореза: столешницу с желобом и НР посередине. Для этой цели подойдет хорошая широкая доска. Закрепите на ней шарниром сваренные металлические планочки. По центру внутренне стороны сделайте углубления и загоните туда втулки – они обеспечат скольжение ручки с резаком и ограничат ее ход.

Резак должен стоять так, чтобы при нажатии на ручку он касался плитки и чертил на ней линию. Во время нажатия кафель фиксируется на доске, затем за ручку тянем РЭ и все – плитка разрезана.

Как видите, схема создания и работы такого плиткореза действительно очень простая.

Охлаждение самодельного плиткореза из гриндера

Электрические плиткорезы заводского изготовления оборудованые системой водяного охлаждения, конструкция которого зависит от расположения режущего диска — сверху или снизу стола. Проектировать эту опцию на изготавливаемые в домашних условиях самодельный плиткорез нереально, да и нет необходимости — в быту интенсивность резки керамической плитки невысока, и для охлаждения алмазного диска вполне достаточно воздушного обдува на холостом ходу.

Кроме того, не следует забывать, что болгарку запрещено использовать при влажности окружающей среды выше 85%, из чего следует, что на контакт с водой в чистом виде инструмент в процессе работы НЕ рассчитан.

Как резать керамическую и кафельную плитку электрическим плиткорезом

Простой принцип работы электрического плиткореза объясняется его несложной конструкцией. Платформа, режущий диск, на который нанесено алмазное покрытие, и ванночка с водой – вот и все основные элементы этого инструмента. Во время работы вода из ванночки попадает на нож, продлевая срок его эксплуатации, уменьшая количество пыли и оберегая плитку от чрезмерного растрескивания и повреждения.

Керамическая плитка распиливается с такой же скоростью как бревно обычной пилой. Основная разница заключается в необходимости двигать разрезаемую плитку под нож, а не наоборот.

На результат резки плитки влияет сила нажима. Она, в свою очередь, зависит от состава материала лезвия и плотности разрезаемой плитки. При первом касании режущего диска к плитке давление должно отличаться легкостью. Чем дальше двигается лезвие через плитку, тем сильнее нужно надавливать на нее. К концу резки давление снова должно уменьшаться. При этом разрезаемая плитка должна быть хорошо закреплена. Это позволит убрать ненужную вибрацию и избежать заедания лезвия в плитке во время резки.

Во время работы плиточная крошка попадает в ванночку и смешивается с водой. Грязная вода, в свою очередь, попадает на режущий диск, уменьшая срок его службы. Поэтому большое значение для хорошей работы имеет частая замена грязной воды в ванночке на чистую.

Если во время работы произойдет переваливание разрезаемой плитки на один бок, могут вылетать осколки или плитка вовсе затянется под режущий диск, а потом будет отброшена в сторону. Чтобы этого избежать, многие специалисты практикуют одновременное надавливание во время резки на обе стороны плитки. Это поможет избежать также заклинивания лезвия пилы в разрезе. Тем не менее, даже при соблюдении этой рекомендации из-под лезвия могут вылетать осколки, защититься от которых можно с помощью специальных очков.

При правильной эксплуатации режущий алмазный диск способен выдержать множество влажных резок. Однако на лезвие попадает керамический материал, в связи с чем может требоваться периодическая очистка. Сделать это можно двумя способами:

1. Необходимо распилить старую песчаную форму для кирпича. Заменить ее можно шлифовальным камнем для плитки, в котором нужно сделать пару надрезов.
2. Лезвие снимают и переворачивают, обеспечивая его вращение в обратном направлении. Этот способ нельзя использовать при наличии отштампованного указателя направления на лезвии.

Проводить полную замену лезвия необходимо только в случае полного его изнашивания и невозможности использовать в дальнейшем

Чтобы срок эксплуатации режущего диска был долгим, важно правильно подбирать лезвие в зависимости от материала, который необходимо разрезать. Для получения фигурной резки плитки работа электрического плиткореза нередко дополняется использованием кусачек

Вот можно посмотреть видео как правильно резать плитку с помощью электрического плиткореза.

Таким образом, владение теоретическими знаниями, соблюдения правил безопасности и рекомендаций специалистов, аккуратность и внимательность во время работы позволят легко разрезать плитку электрическим плиткорезом даже без опыта и навыков. А это, в свою очередь, позволит получить плитку нужного размера и закончить ремонт, сэкономив средства, которые могли быть потрачены на оплату работы профессионального плиточника. Ведь на самом деле резка плитки электрическим плиткорезом – это совсем не сложно!

И напоследок видео как резать керамическую или кафельную плитку электрическим плиткорезом. Более подробно и детально!

Изготавливаем стол плиткореза

Чтобы керамика плавно подавалась под диск, нужно сделать гладкую столешницу. Помимо этого, она должна быть достаточно прочной, чтобы надежно закрепить режущий инструмент. Поэтому специалисты советуют для выполнения столешницы использовать жесткий стальной каркас из уголков. Все детали нужно соединить электросваркой. Затем под готовый каркас подгоняем столешницу. Для этого подойдет листовая сталь высотой 0,5-0,6 см. На ней сделайте прорезь под диск пилки с излишком в 0,2-0,3 см.

Под столешницей в продолжение щели или параллельно ей нужно наварить стальной профиль размером 0,4*0,6 см или стальную полосу толщиной 0,4-,0,5 см. К ним позже прикрепится гриндер.

На столе приспособления установите движущую планку параллельно гриндеру, чтобы осуществлять прямую подачу плитки под диск. Для этого слева от гриндера перпендикулярно ему сделайте 2 параллельные щели на расстоянии длины планки между собой. По ним будет перемещаться НР. Ее концы будут закреплены болт-гайками через щель.

Электрический плиткорез своими руками

Такой инструмент можно сконструировать из болгарки. Удобнее всего делать стационарный плиткорез. Используйте стол из мастерской или самодельный, сварив его из металлических уголков. Для платформы лучше применить лист железа, он должен состоять из двух половинок, посредине делается желоб, который позволяет свободно проходить диску болгарки. Именно по этой линии вы и будете ориентироваться при нарезке кафеля.

Для установки болгарки сделайте над платформой специальное крепление, с помощью которого вы надежно зафиксируете инструмент в нужном положении. Для того чтобы во время распила плитка не съезжала, установите передвижной ограничитель сбоку от рабочей поверхности.

Кроме болгарки используют и другие приспособления. Например, попробуйте сделать своими руками плиткорез из электродвигателя. У вас получится подобие циркулярной пилы. Мотор крепится внизу рабочей платформы. В столешнице делается разрез, достаточный для того, чтобы диск выходил наружу на несколько сантиметров. Из электросети напряжение подается в двигатель, и он запускает диск. Режущий элемент желательно использовать с алмазным напылением.

Если вы всё сделаете правильно, любой из представленных инструментов, будет работать исправно, а срезы на кафеле получатся ровными при минимальных усилиях.

Виды приспособления, их достоинства и недостатки

Существует два вида конструкций отрезных станков, отличающихся расположением болгарки, которые можно смастерить в домашних условиях.

Первая установка представляет собой станину с жёстко закреплённой под ней угловой шлифовальной машиной. На рабочей поверхности виден только отрезной диск, который свободно проходит в прорезь стола. Раскрой металлического профиля или листа в этом случае полностью идентичен распилу деревянных заготовок с помощью циркулярной пилы. Несмотря на очень простую конструкцию, подобная схема особой популярностью не пользуется. Те, кто изготовил такое приспособление, отмечают неудобство в использовании из-за необходимости передвигать заготовку. Это значительно снижает точность работы и делает процесс небезопасным. Единственное преимущество станка с нижним расположением УШМ — возможность быстро раскраивать тонкие металлические листы.

Отрезной станок с нижним расположением болгарки может использоваться как для резки металла, так и в качестве циркулярной пилы

Вторая схема, при которой деталь остаётся неподвижной, а перемещается сам отрезной круг, более удобна. Так называемая маятниковая пила, размещённая над столешницей, позволяет отрезать заготовку точно под требуемым углом, при этом появляется возможность сделать нужное количество однотипных деталей. Из-за расположения шлифмашины сверху распил заготовок не требует усилий, а эксплуатация агрегата становится простой и безопасной. К несомненным достоинствам конструкции относится и возможность быстрого демонтажа болгарки для традиционного использования. Что же касается недостатков этого способа, то слабым звеном можно считать шарнирное соединение, которое усложняет конструкцию станка.

Станок для резки металла с верхним расположением болгарки имеет более удобную конструкцию и даёт возможность раскроя заготовок под нужным углом

Фигурная резьба

Фигурная раскройка выполняется в том случае, если плитка должна обходить коммуникации или сантехническое оборудование (раковины, унитазы, розетки и др.). Приведем инструменты, которые подходят для фигурного реза.

• Дрель с насадкой балеринкаили коронка используют для вырезания круговых отверстий.
• Ручной или электрический лобзик могут использоваться для фигурного реза плитки с небольшой толщиной.
• Электрический плиткорез в зависимости от конструкции.
• Кусачки позволяют откалывать от края плитки небольшие кусочки керамики.
• Щипцы с резаком имеют резак и кусачки, сначала делают надрез, а затем переворачивают инструмент и зажимают кафель по линии реза до тех пор, пока он не расколется.

Болгаркой можно выполнить фигурный рез, но это надо делать при наличии определенных навыков, также важно при этом соблюдать технику безопасности

Вариант 3 — еще более простой способ сделать отрезной станок из УШМ

Многие не имеют сварочных аппаратов или не умеют ими пользоваться, поэтому если вы принадлежите к категории этих людей, то отчаиваться не стоит. Не нужно также просить своих знакомых и соседей о том, чтобы изготовить станок. Вполне реально обойтись без сварки, а в качестве основных соединителей будут использоваться болты с гайками. Итак, для конструирования простейшего отрезного станка из болгарки понадобится следующий расходный материал:

• Уголки — причем небольшое их количество до 1 метра. Если есть кусочки, то это даже лучше. Толщина уголков стандартная 2-3 мм
• Трубка стальная длиной 30 см — будет использоваться в качестве рукоятке, на которой будет крепиться болгарка
• Стальной лист толщиной 2-3 мм и произвольного размера, но не менее 20х20 см
• Болты с гайками диаметром 8-10 мм

Приступаем к изготовлению самодельного инструмента. Процесс изготовления имеет следующий вид:

1. Сначала к стальному листу нужно прикрепить уголок длиной 15 см
2. К стенке лежащего уголка прикрепить перпендикулярно еще один уголок, используя для этого болты с гайками. Если есть сварка, можно сделать прихваты сварочными швами
3. К перпендикулярно установленному уголку прикрепить трубку, используя все те же болтовые соединения
4. Трубка должна свободно перемещаться, поэтому затягивать гайку на болте не нужно. Вместо этого, необходимо законтрогаить фиксирующий болт при помощи еще одной гайки
5. К трубке на расстоянии от места соединения подсоединить две стальные пластины размером 5х6 см. Этими пластинами будет к рукоятке крепиться болгарка
6. Закрепить УШМ за кожух с предварительно-подготовленными стальными пластинами

В итоге получаем простейший отрезной станок, фото которого можно увидеть ниже.

Вариантов изготовления аналогичных конструкций много, поэтому все зависит от того, что хотите получить в итоге, и какие расходные материалы имеются в наличии. Работать рассмотренным выше вариантом отрезного станка не совсем удобно, так необходимо постоянно удерживать инструмент (по причине отсутствия возвратного механизма), однако это легко исправить. К выступающей части трубки нужно прикрепить пружину, которая будет возвращать инструмент в исходное положение, исключая необходимость мастеру удерживать работающий агрегат.

https://youtube.com/watch?v=OJSfKVEiQpI%3F

Охлаждение самодельного плиткореза из гриндера

Электрические плиткорезы заводского изготовления оборудованы системой водяного охлаждения, конструкция которого зависит от расположения режущего диска – сверху или снизу стола. Проектировать эту опцию на изготавливаемый в домашних условиях самодельный плиткорез нереально, да и нет необходимости – в быту интенсивность резки керамической плитки невысока, и для охлаждения алмазного диска вполне достаточно воздушного обдува на холостом ходу.

Кроме того, не следует забывать, что болгарку запрещено использовать при влажности окружающей среды выше 85%, из чего следует, что на контакт с водой в чистом виде инструмент в процессе работы не рассчитан.

Ремонтные работы по дому требуют полной отдачи, много сил и использования специального оборудования, которое способно облегчить жизнь мастеру. Многие квартиры и, в частности, санузлы редко бывают стандартными, и мастерам приходится то и дело придумывать, как бы уместить обычные размеры отделочных материалов на нестандартной площади помещения? К примеру, зачастую приходится обрезать линолеум, гипсокартонную плитку или же керамическую для стен или пола. С этим встречаются не только мастера по отделочному ремонту квартир, но и сами жители, которые решили начать ремонт, например, при желании сменить плитку в ванной или туалете, а также, когда встает вопрос о замене отпавшей плитки.

Для того чтобы придать твердой керамической плитке необходимые размеры, ее необходимо обрезать и сделать это нужно строго по прямой линии и размер в размер, чтобы плитка встала, как родная. Обрезать притку можно, используя плиткорез. Его можно найти в специализированном магазине или сделать своими руками.

Прежде, чем делать плиткорез своими руками, стоит определиться с тем, какого вида инструмент хотите иметь в качестве своего верного помощника? Существуют определенные виды плиткорезов, каждый из которых имеет свои особенности и нюансы эксплуатации.

Виды:

• Ручной;
• По типу кусачек;
• Электрический.

Ручной рельсовый плиткорез, он же рамочный – как видно из названия, данный тип инструмента представляет собой особую раму с направляющими для валика, который и будет разрезать плитку. Режущим валиком делается надрез на лицевой стороне плитки и уже после этого, при помощи установленной на плиткорез платформы, можно расколоть полотно ровно по сделанному разрезу. В итоге получаете ровный край плитки, которая теперь будет отвечать заданным размерам.

Чаще всего для того, чтобы сделать плиткорез в домашних условиях, мастером выбирается уже разработанный какой-либо фирмой готовый инструмент и его чертежи. В последнее время за основу своих домашних разработок люди берут такие плиткорез, как Karl Dahm.

Создание плиткореза из болгарки

Необходимость в такой технике возникает, когда предстоит выполнять работы по облицовке. С этой целью можно использовать болгарку, предварительно позаботившись о корундовом или алмазном режущем диске. Но основной проблемой будет надежное крепление.

Схема вертикального крепления болгарки.

Можно создать плиткорез методом специального закрепления болгарки. Ее приспосабливают на стол или на верстак. Так работа происходит намного удобнее, т.к. отпадает надобность направлять болгарку. К тому же удерживать плитку намного комфортнее, чем инструмент. Такая конструкция поспособствует и более ровной линии реза, а вероятность разлома плитки значительно ниже.

Болгарка может крепиться к поверхности горизонтальным или вертикальным методом, но с учетом того, чтобы режущая часть крутилась на плитке.

1. Горизонтальное крепление. В этом случае болгарка устанавливается таким образом, чтобы рабочий диск располагался строго вертикально. Во время резки следует контролировать, чтобы рабочая плитка имела перпендикулярное направление относительно плоскости режущего диска болгарки. В то же время режущий элемент не должен зацепляться за поверхность стола. Если установить в таком положении плиткорез-болгарку, то сразу необходимо быть готовыми к тому, что весь процесс пройдет на вытянутых руках, то есть постоянно придется держать разрезаемые элементы на весу, что крайне тяжело физически. Особенно если предстоит выполнить большие объемы по нарезанию.
2. Вертикальное крепление. Чтобы использовать этот метод, следует соблюсти два момента:

Режущий диск болгарки должен располагаться строго перпендикулярно к поверхности стола.

• верхняя часть редуктора болгарки в обязательном порядке должна располагаться наравне с поверхностью стола или ниже максимум на 1-2 мм;
• расположение режущего элемента (диска) и поверхности стола вместе должны приравниваться к 90°.

Для того чтобы создать плиткорез своими руками, следует подобрать правильные инструменты и составляющие:

• болгарку;
• металлический лист 0,4-5 см;
• хомуты диаметром в 0,8-1 см;
• гайки и контргайки.
