Технические характеристики
Пирометр обладает рядом параметров, которые характеризуют его функциональность. Выбор желаемой модели аппарата осуществляется по их значениям. Обратимся к основным из них.
Оптическое разрешение
Так называют показатель отношения диаметра пятна инструмента к расстоянию до предмета. Эта функция зависит от угла объектива устройства: чем он больше, тем значительную площадь он сможет охватить. Важнейшим фактором точности измерения является наложение пятна исключительно на материал поверхности. Если площадь превышена, измеренное значение скорее всего будет неточным.
Рабочий диапазон
Диапазон действия прибора зависит от пирометрического датчика и, зачастую, варьируется от -30 °С до 360 °С. Так, для бытового использования подойдут почти все виды пирометров, если учесть максимальную температуру теплоносителя в системе отопления до 110 °С.
Погрешность
Погрешность предполагает уровень возможных отклонений значений температуры и зависит от точности пирометра. В среднем допустимые отклонения — не превышающие 2% от нормы.
Коэффициент излучения
Данный параметр представляет собой отношение мощности текущего температурного излучения к такому же показателю эталонного абсолютно черного тела.
В целях более точного измерения многие модели оснащаются лазерной указкой. При этом световой луч размещается не в центре, а указывает оптимальную границу области измерения.
Устройство и принцип действия
Основу структуры пирометра составляет детектор инфракрасного излучения. Данные преобразуются посредством встроенной электронной системы и отображаются на дисплее.

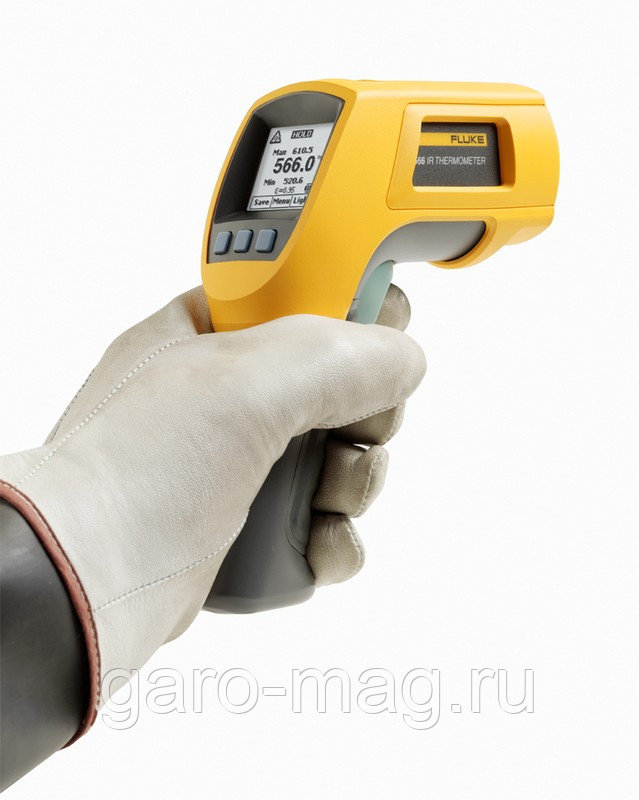

Типовой пирометр по форме напоминает пистолет с небольшим дисплеем. Компактная панель управления, наводка лазером и высокая точность при близком взаимодействии с объектом объясняют востребованность инструмента среди работников инженерных и технических сфер.
Основными рабочими элементами пирометра считают линзу, приёмник, а также дисплей, на который выводится результат измерения. Принцип действия пирометра следующий: от изучаемого объекта исходит инфракрасное излучение и посредством линзы оно фокусируется и отправляется в приемник (термобатарея, полупроводник, термопара).
Если используется термопара, в момент нагрева приемника меняется напряжение. Сопротивление — в случае использования полупроводников. Эти изменения преобразуются в показания температуры.
Для того, чтобы провести измерение, необходимо просто навести пирометр на объект, привести его в действие и отметить полученный результат. Используя специальную кнопку, вы можете регулировать формат измерения температуры — по шкале Цельсия или Фаренгейта.
На каком расстоянии можно работать пирометром
Кстати, отдельно стоит сказать о расстоянии. По сути, луч пирометра измеряет температуру некой точки или круга.
При этом не путайте точку лазерного целеуказателя и пятно замера. Это разные вещи. Они отличаются размерами на несколько порядков.
Если вы находитесь на большом расстоянии от объекта, то и это пятно или круг увеличиваются по площади. Соответственно для более точных измерений, прибор следует подносить как можно ближе.
Например, у большинства моделей, конус который они видят, имеет соотношение 12 к 1.То есть на расстоянии в 1.2 метра, вы можете без погрешности измерить температуру тела диаметром 10см, не более.
Хоть это и считается нормальным параметром, но лучше подносить прибор поближе. Так как при замере у вас может дрогнуть рука, либо прицел собьется, и в итоге вместе с требуемой поверхностью, вы измерите и соседнюю, которая внесет свой вклад в общие показания.
Так как указано на фото ниже, измерять температуру модульных автоматов не желательно. Вы невольно вместо одной фазы, захватите и соседнюю, что внесет ошибку в данные. Расстояние между ними слишком маленькое.
То же самое относится и к замерам клеммных колодок и зажимов. Подносить пирометр к ним нужно максимально близко.
Таблица коэффициентов излучения разных материалов
В большинстве случаев, нельзя просто так направить луч, нажать курок и тут же получить правильный результат измерения на табло. На блестящих нагретых предметах все пирометры начинают сильно врать.
И зависит эта погрешность напрямую от коэффициента излучения. Вот подробная таблица коэффициентов излучения различных материалов. Этими данными необходимо пользоваться каждый раз при замерах пирометрами.
Чтобы повысить точность измерений, стоит покупать более дорогие модели с возможностью выставления этих коэфф. внутри программных настроек.
Замерить температуру материалов, которых нет в таблице, можно двумя способами. Использовать “мишень” с известным коэфф., накладывая ее на измеряемый объект.
Или сначала определить контактным термометром температуру поверхности, и затем меняя значения в приборе, добиться примерного совпадения.
Область применения
Достаточно широкое применение нашлось для пирометров на тех производствах, где установлено большое количество нагревательных приборов. В области строительства и теплоэнергетики они используются для расчета теплопотерь конструкций, в том числе пирометр помогает выявить повреждения теплоизоляции.
В промышленности подобные приборы дают возможность подвергать анализу температуру всевозможных процессов дистанционно. Это бывает необходимо, например, в машиностроении, металлургии и в прочих отраслях промышленности.
Так, электрики проверяют уровень нагрева мест соединения проводов, а автослесари проверяют нагрев деталей машины. Ученым пирометры приходят на помощь во время осуществления различных исследований или опытов: так они определяют верность показателей температуры веществ и тел.
В быту люди применяют подобные устройства для определения температуры тела, воды, еды и др.
Погрешность при отражении луча и коэффициент излучения
Когда вы измеряете градусы контактным термометром, вы по факту делаете замер только температуры тела. А вот если вы попытаетесь тоже самое проделать на некотором расстоянии, то вы попутно измерите все те волны и лучи, которые не зависимо от вашего желания так или иначе попадают в объектив пирометра.
А попадает туда не только то излучение, которое испускает тело.
И если при этом не знать как правильно настраивать пирометр, то прибор будет показывать полную белиберду.
Что это за помехи, которые влияют на точность измерения? При работе с инструментом в его объектив попадает 3 составляющих:
лучи, которые тело пропускает через себя
лучи, которые оно испускает (это его собственная температура)
отраженные лучи от окружающих предметов
Пропускаемые лучи в расчетах обычно не учитываются, потому то большинство тел попросту непрозрачны для них. Поэтому в расчет берутся только две величины:
коэффициент излучения или коэффициент эмиссии
коэффициент отражения
Причем вас в большей степени должен интересовать именно коэфф. излучения, так как это и есть та самая температура, которую имеет тело.
В этом плане стоит заметить, что пирометр не может измерять температуру предмета, который находится за стеклом, в дыму или тумане.
Стекло для оптики прибора – это не прозрачный элемент, а отдельный объект, выделяющий свое собственное излучение. Поэтому его нужно убирать из области замера.
Большинство тел и поверхностей нас окружающих, имеют коэффициент излучения равный 0,95. Именно такие заводские настройки изначально выставляются на приборах.
Причем на дешевых моделях, они жестко встроены в программную составляющую раз и навсегда, и изменить вы их не сможете. На более дорогих аппаратах, данный коэфф. можно регулировать вручную.
Для чего это необходимо делать? У разных по составу и свойствам тел, коэфф. излучения отличается. И чем он выше, тем точнее будут результаты измерения температуры пирометром.
Например, если он составляет величину К=0,95, то у вас на отражение остается всего 5%. Ошибка, которую будут вносить эти самые 5%, будет крайне мала и ей можно пренебречь.
Но дело в том, что на практике как в электричестве, так и в отоплении, нас мало интересуют предметы с высоким коэффициентом излучения. К таковым относятся стены, пол, поверхность стола, предметы мебели и т.д.
Пирометром мы в первую очередь измеряем медные или алюминиевые контакты, радиаторы батарей отопления, трубы, хромированные полотенцесушители и т.п.
Все они имеют яркую блестящую поверхность, которая как раз-таки и вносит существенную ошибку в данные замеров. При этом есть определенный нюанс.
Как правильно измерять температуру пирометром
Watch this video on YouTube
После покупки устройства необходимо внимательно изучить инструкцию к нему. Несмотря на весьма простые требования к эксплуатации, опрометчивые действия могут повлечь за собой значительные искажения температурных значений. Процесс правильного измерения температуры пирометром выглядит следующим образом:
- Включите прибор пирометра;
- Определите материал, из которого изготовлен объект (например, сталь или медь);
- Затем, в зависимости от модели прибора, занесите коэффициент излучения в качестве правки на дисплее;
- Направьте луч инфракрасного пирометра на измеряемую поверхность;
- Определите границу пятна измерения при помощи лазерной указки.
При такой последовательности измерения вы получите результаты наиболее близкие к фактической температуре.
Пирометр – универсальный и незаменимый по своей функциональности прибор. Разобравшись в нюансах его эксплуатации, им легко можно пользоваться как в профессиональной сфере, так и в быту.
Что такое термостат и какой у него принцип работы
Что такое амперметр и как им проводить измерения?
Термометр сопротивления — датчик для измерения температуры: что это такое, описание и виды
Для чего нужен осциллограф и как им выполнять измерения тока, напряжения, частоты и сдвига фаз
Как пользоваться мультиметром – измерение напряжения, силы тока и сопротивления
Что такое сетевой фильтр, для чего он нужен и где применяется
Типы и классификация
В зависимости от функционального признака, выделяют несколько классификаций пирометров.
По существенному методу, используемому в работе:
- Инфракрасные;
- Оптические.
Оптические пирометры подразделяются на:
- Яркостные;
- Цветовые, или мультиспектральные.
По образу прицеливания различают устройства с оптическим или лазерным прицелами.
По применяемому коэффициенту излучения выделяют пирометры с переменным и фиксированным коэффициентом.
По возможности транспортировки пирометры делятся на стационарные и мобильные (переносные).
Основываясь на возможном диапазоне измерений выделяют:
- низкотемпературные (-35…-30 °С);
- высокотемпературные (+400 °С и выше).
Проверка пирометром систем отопления
Какой вывод из всего вышесказанного можно сделать? Безусловно, пирометр штука полезная, но применять его нужно там, где действительно требуется именно бесконтактное измерение температуры.
Например, электрические контакты находящиеся под напряжением. Здесь он действительно помогает безопасно выявить плохое соединение еще до того, как ситуация станет критичной.
Не всем электрикам в этом деле доступны тепловизоры.
А вот для людей профессионально занимающихся системами отопления, подобные девайсы оказываются не нужными, и в некоторой степени даже вредными. Замерять температуру отопления пирометрами очень сложно.
Даже на крашенной белой глянцевой поверхности радиатора, достаточно три раза щелкнуть пирометром по одному месту, и у вас получится три разных значения температуры. Не говоря уже про хромированные трубы.
Если у вас блестящие медные трубы на выходе из котла, то замеры могут показать разбежку в 20 и более градусов, по сравнению с датчиком котла. Вот и думайте после этого, что же в системе неисправно.
На практике появляется слишком много факторов, искажающих реальное состояние дел. Чтобы добиться приемлемых результатов измерений на трубах и батареях, придется брать некую пленку или малярный скотч с постоянным коэффициентом отражения, наклеивать эту штуку на поверхность, и только после этого проводить измерения.
Спрашивается, зачем создавать себе такие сложности, если есть более эффективные контактные термометры. Время замера у которых всего несколько секунд и гарантированно точный результат до десятых долей градуса появляется у вас на экране.
Что касается теплых полов, здесь не все однозначно.
Например, температуру стяжки пирометром еще можно измерить довольно точно. А вот если она будет закрыта плиткой, то погрешность моментально возрастает.
Производители безусловно знают об этих проблемах и постоянно совершенствуют приборы. Поэтому если уж и собрались покупать пирометр, выбирайте качественную модель.
Хорошие варианты можно подобрать и заказать вот здесь.

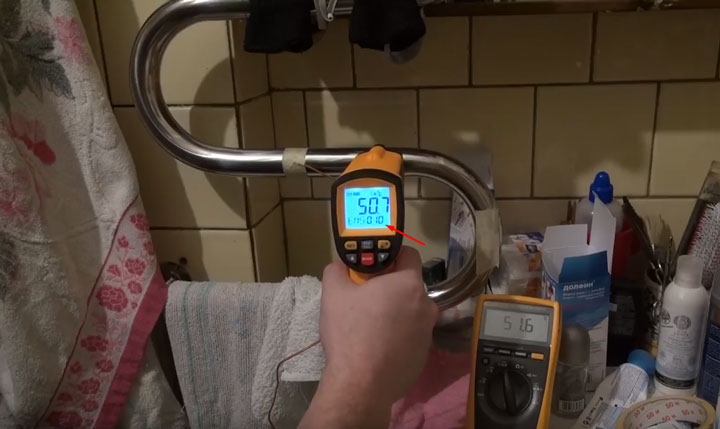

Есть относительно недорогие модели, снабженные выносным датчиком термопары.
С его помощью можно составлять и вносить собственные таблицы поправочных коэффициентов любых материалов. Один раз делаете замер нужной поверхности датчиком, сравниваете результат и вносите корректировку.
После этого можно спокойно стрелять лучом пирометра и не бояться ошибок. У китайцев такую модель можно заказать отсюда.
Если вам интересна эта тема и хочется заниматься измерениями пирометром более профессионально, а не только на бытовом уровне, скачайте и ознакомьтесь с двумя полезными брошюрами по данной тематике:
Карманное руководство по термографии – скачать
Руководство по бесконтактному измерению температур – скачать
https://youtube.com/watch?v=PhyyJC1Vlvk%3F
Разница показаний при замерах нагретых и холодных тел
К примеру, если у вас предмет имеет температуру окружающей среды, то излучает и отражает он приблизительно одну и ту же температуру. Но если его при этом нагреть, то сразу же появится погрешность, существенно искажающая реальные данные.
Чтобы удостоверится во всем вышесказанном, можете сами провести простейший эксперимент. Возьмите блестящую кастрюлю и какую-нибудь книжку.
Далее проведите замеры на них одним и тем же пирометром. Чтобы повысить точность эксперимента, старайтесь делать замеры в одной точке.
Результаты у вас точно не будут одинаковыми, правда сильной разницы вы не увидите. Если перепроверить это дело контактным термометром, то отклонения будут составлять всего 2-3 градуса.
Но это все будет справедливо только при комнатной температуре предметов. А что будет, если в кастрюлю залить горячую воду?
Измерения в этом случае тут же пойдут в разнос.
Это говорит о том, что температура нагретых гладких блестящих поверхностей, просто так пирометром не измеряется.
Поэтому, когда в видеороликах показывают, насколько элементарно бесконтактным измерителем определить температуру батарей или контактов, не сильно доверяйте данной рекламе.
Преимущества и недостатки
Как и любой другой прибор, пирометр обладает своими достоинствами и недостатками. Их наличие объясняется нюансами устройства и условиями применения.
Плюсы
- Мобильность, малогабаритность и весьма простая конструкция;
- Доступная низкая стоимость, обусловленная использованием минимального количества элементов в конструкции;
- Высокий уровень надежности;
- Достаточно широкий диапазон измерения.
Минусы
- Прямая зависимость показаний пирометра от излучаемой способности исследуемого предмета;
- Точность результатов измерений может быть ниже из-за особенности физического состояния поверхности объекта;
- Функция внесения поправки в показатели и установления погрешности предусмотрена только на самых новых приборах;
- Расстояние играет большую роль в точности измерения.
Где применяется пирометр
Однако область его применения только этими отраслями не ограничивается. С его помощью замеряют температуру движущихся частей механизмов. Например, чтобы выяснить греется подшипник на двигателе или нет.
Выявляют перепады температур на смежных поверхностях – цилиндры компрессора в холодильных установках, или отдельные детали внутри автомобиля.
Допустим у вас греется двигатель по неизвестной причине и вам нужно выяснить почему. Для этого пирометром сначала замеряете температуру на выходном патрубке термостата и сравниваете ее с температурой радиатора.
Если разница очень большая, тогда скорее всего виноват термостат.
Еще один из вариантов применения – измерение температуры раскаленного металла для его правильной обработки.
Если это делать классическими термометрами, то вы потеряете драгоценное время на нагрев самой термопары. А беспроводным термокрасным пирометром, все это занимает буквально мгновение.
Вот сводная графическая миниатюра и расшифровка возможностей и областей применения пирометров:
Наиболее популярные модели
ЭОП-66
Пирометр ЭОП-66 применяется при осуществлении научно-лабораторных исследований. Рассчитан он на измерение показателей поверхностей предметов при температуре от +900 до +10000°С,
Данная стационарная модель оснащена телескопом, который состоит из объектива и окулярного микроскопа. Двухлинзовый объектив располагает возможностью фокусировки на дистанции до 25,4 см, а его оптическое разрешение составляет 3:1
Обратите внимание: телескоп данного прибора фиксируется на основании и плавно передвигается в горизонтальной плоскости
Кельвин ИКС 4-20
Это пирометр высокой точности, который обладает универсальным спектром определения температурных показателей: от -50 до +350 °С, весьма высокая скорость действия – 0,2 с. Применение инструмента предусмотрено в диапазоне 8-14 мкм.
Данный пирометр совмещает в себе возможности как мобильного, так и стационарного устройства. Это обусловлено компактными размерами (17х17х22 см) и наличием посадочного гнезда крепления объектива М12. Производитель гарантирует абсолютную водо- и пыленепроницаемость. Так, представленную модель пирометра возможно использовать в сложных производственных и строительно-промышленных отраслях.
С-700 «Стандарт»
Данное бесконтактное устройство предпочтительно использовать, например, в строительстве или металлургии. Он достойно служит в качестве инфракрасного детектора определения степени нагрева поверхностей сыпучих и твердых объектов, а также расплавленных и текучих материалов.
Температурный диапазон колеблется в пределах от +700 до + 2200 °С, что характерно для высокотемпературных приборов. Расширения возможности взаимодействия с внешними носителями достигается посредством двух вариантов выходного интерфейса: аналоговый выход 4 — 20 мА или цифровой RS-485.
