Монтаж тормозной системы и электрооборудования
После установки двигателя приступают к монтажу не менее важного узла мини-трактора — тормозной системы. В магазине можно купить новые тормоза для самодельного агрегата или воспользоваться унифицированными деталями от легкового транспортного средства
Для начала определяют место (воспользовавшись компоновочной схемой), где в переделке будет располагаться педаль тормоза. На обозначенной делянке монтируют крепление для педали и основной тормозной цилиндр. Затем цилиндр подсоединяют шлангами к тормозным барабанам, расположенным на передних колёсах переоборудованного трактора.
Сразу после этого тормозную систему проверяют на герметичность, и если она нарушена — заново переделывают ее. Чтобы избежать нелепых ошибок, лучше воспользоваться наглядным чертежом, на котором показаны все основные узлы трактора. Для контроля систему обязательно прокачивают и удаляют остатки воздуха. Это сделает её работоспособной и обеспечит подобающую функциональность. Дополнить систему можно ещё и стояночным тормозом.
Следующий этап самостоятельной переделки мотоблока в полноценный мини-трактор — подключение электрооборудования и вывод датчиков на панель приборов. Сделать это рекомендуется для удобства и безопасности эксплуатации транспорта. На панель выводят измеритель температуры, показатель охлаждения жидкости, ключ зажигания, датчик давления масла и уровня топлива в бензобаке. По желанию самодельный трактор снабжают звуковым сигналом, стоп-сигнальными лампами и указателями поворотов.
Дополнительно сельхозтехнику можно оснастить элементами обшивки и навесом. Это придаст мини-трактору привлекательный вид и сделает работу оператора более комфортной. После завершения процесса модернизации мотоблока, следует провести обкатку самодельного мини-трактора, чтобы произошла «притёрка» деталей и улучшилась смазываемость сопрягаемых поверхностей.
Сборка и наладка
Некоторые изготовители упрощают конструкцию управления, используя для поворота рукоятки мотоблока. Такая схема затрудняет движение задним ходом, поэтому рекомендуется применять схему с классическим рулем.
Приблизительная последовательность установки узлов:
- Смонтировать на раме переднюю ось вместе с поворотными кулаками.
- Изготовить кронштейн крепления редуктора, который будет приварен к раме.
- Установить на раму сиденье оператора. Сидящий водитель не должен упираться коленями ног в рулевой вал.
- Найти оптимальную точку установки и приварить к раме кронштейн.
- Установить на штатное место редуктор.
- Разместить на редукторе рулевой вал и отрегулировать по высоте. Для дополнительной фиксации вала применяется вспомогательный кронштейн, прикрепленный к раме или подрамнику двигателя.
- Установить на штатное место рулевое колесо и убедиться в комфортном взаимном расположении руля и сиденья.
- Смонтировать на выходной вал сошку и проверить работу вращением входного вала. Если сошка цепляется за раму, то потребуется скорректировать место установки редуктора или изменить форму сошки.
- Установить сошку в нулевое положение и замерять расстояние между отверстиями на сошке и поворотном кулаке.
- Изготовить тягу необходимой длины и установить на место.
- Определить расстояние до второй ступицы и по аналогичной методике сделать вторую тягу.
- Совершить пробную поездку и отрегулировать длину приводов. Затянуть гайки крепления и смазать резьбы густой смазкой (для защиты от коррозии).
Отрицательной стороной червячного управления является большое число сочленений, которые имеют увеличивающиеся в процессе эксплуатации люфты. Поэтому требуется периодическая регулировка и подтяжка элементов.
Реечный редуктор, позаимствованный от автомобилей с передним приводом, устанавливается ближе к передней оси. Это продиктовано конструктивными особенностями рулевых наконечников, которые не могут отклоняться на большой угол. Для обеспечения комфортной посадки водителя используется наклонная рулевая колонка с карданным сочленением. Некоторые конструкторы применяют дополнительные редукторы для связи руля с валом рейки.
Самодельная фреза гусиные лапки, для мотоблока
Это цельносварная не разборная стальная фреза, что придает ей значительно большую прочность, чем у обычных культиваторных фрез. Самодельная фреза гусиные лапки, для мотоблока показывает большую эффективность и успешно используется при вспашке твердой почвы. Ее можно агрегатировать практически с любым мотоблоком или мотокультиватором с подходящим диаметром оси.
Фрезу«гусиные лапки» очень хорошо использовать при вспашке земли под посадку картофеля, особенно если грунт твердый с крупными комьями земли, либо когда для профилактики от жука колорадского, проволочника и других огородных вредителей нужно ускоренно вспахать огород «в зиму».
«Гусиные лапки» продаются как правило не заточенными, и многими огородниками, которыми уже испытаны эти фрезы, рекомендуется затачивать их для более легкой и быстрой вспашки.
Ниже приведены чертежи самодельной фрезы «гусиные лапки2 с диаметром 520 мм., захватом 1250 мм., общим количеством лучей 30 шт. по 3 шт. на секцию. Луч крепится к катушкам на болтах.
При вспашке почвы такой фрезой она разрыхляется и поднимается на глубину в среднем от 40 до 100 мм., в зависимости от влажности.
https://youtube.com/watch?v=r03_gu8j13Q
https://youtube.com/watch?v=c9649IKGpPI
Изготовление своими руками
Первым делом необходимо определиться с опциями, которые будет выполнять мини-трактор. Обычно предпочитают многоцелевую практику, которая предусматривает возделывание почвы и транспортировку грузов. Для 2-го варианта понадобится телега, которую можно сделать своими силами либо купить уже рабочую модель.
Чертежи
Для грамотного монтажа всех элементов конструкции разрабатывается графическая схема отображения рабочих узлов и блоков механизма. В ней детально отражаются зоны слияния вала мотоблока с ходовой частью. Необходимо, чтобы все элементы агрегата были верно выбраны. При необходимости можно обработать их на токарном оборудовании. Нельзя забывать, что от качества элементов напрямую зависят срок службы и рабочие параметры строящегося агрегата.
При создании чертежа требуется обратить внимание на поворотное устройство. Данный узел бывает 2-х типов
- Переломная рама. Характеризуется прочностью, но при этом рулевая рейка обязана находиться прямо над узлом. Сельхозмашина, созданная по этому методу, будет иметь небольшую мобильность при повороте.
- Рулевая тяга. Для ее монтажа требуется больше времени и дополнительные промышленные детали. Однако можно будет выбрать место монтажа (на переднем либо заднем мосте), кроме того, существенно вырастет градус поворота.
Выполнив оптимальную схему, можно браться за создание агрегата.
Мини-трактор
Прежде чем приступить к созданию мини-трактора на основе мотоблока, понадобится приготовить нужный для мероприятия инструмент. Набор для переоборудования содержит:
- сварочный агрегат;
- отвертки и ключи гаечные;
- электродрель и набор разных сверл;
- углошлифовальную машину и комплект дисков по работе с железом;
- болты и гайки.
Передел мотоблока в мини-трактор производится в следующей последовательности.
Агрегат на мотоблочной базе, безусловно, должен быть оснащен прочным, долговечным шасси. Оно должно переносить вспомогательную пару колес плюс перемещаемый в тракторе груз, который будет осуществлять давление на несущий каркас. Для создания крепкой рамы оптимальными вариантами будут уголок либо трубы из стали. Имейте в виду, что чем тяжеловеснее рама, тем эффективнее будет сцепление агрегата с грунтом и тем лучше будет осуществляться распахивание почвы. Толщина стен рамы не имеет большого значения, главное условие, чтобы они не прогибались под воздействием транспортируемого груза. Нарезать элементы для создания рамы можно посредством углошлифовальной машины. После этого все элементы собираются между собой сначала при помощи болтов, а затем капитально свариваются. Чтобы рама была прочнее и надежнее, оснастите ее поперечной перемычкой.
Непосредственно после создания шасси его можно оснастить навесным приспособлением, с помощью которого миниатюрный трактор будет обеспечиваться вспомогательными устройствами. Монтировать навесное снаряжение можно как спереди, так и сзади несущей системы. Если впоследствии создаваемый агрегат планируется использовать совместно с телегой, то к задней части его остова необходимо приварить тягово-прицепное устройство.
На следующей стадии самодельный агрегат оснащается передними колесами. Для этого собираемый мини-трактор желательно оборудовать 2-мя уже подготовленными ступицами с предустановленной на них тормозной системой. Затем надо зафиксировать сами колеса. Для этого берется кусок железной трубы, диаметр которой подойдет к передней оси. Затем ступицы колес фиксируются к трубе. В середине трубы сделайте отверстие, которое нужно для монтирования изделия к переду рамы. Поставьте рулевые тяги и откорректируйте их относительно рамы при помощи редуктора с червячным зацеплением. После установки редуктора поставьте рулевую колонку или рейку (если выбран вариант с рулевой рейкой). Ось в задней части устанавливается через запрессовываемые втулки подшипников.
На следующей стадии требуется оснастить агрегат мотором от мотоблока. Самым оптимальным вариантом будет установка двигателя во фронтальной части конструкции, поскольку подобным образом вы повысите равновесие сельхозмашины при использовании ее с нагруженной тележкой. Для монтажа двигателя подготовьте основательную систему крепежа. При установке двигателя помните, что выходной шлицованный вал (или ВОМ) требуется зафиксировать на одной оси со шкивом, размещенном на заднем мосте мини-трактора. Усилие на ходовую должно передаваться посредством клиноременной передачи.
Изготовление рамы устройства
Перед тем как сделать самодельный мотоблок, стоит заранее подготовить все необходимые детали и составить чертеж. Рама представляет собой несущую конструкцию, которая необходима для закрепления остальных частей мотоблока. Для ее создания нужно выполнить следующие действия:
- Из металлической трубы необходимо согнуть и соединить конструкцию в виде двух лонжеронов, края которых загнуты вверх.
- После этого к задней стороне лонжерона приваривается руль от мотоцикла «Иж».
- Чтобы прицеп был более надежным, к лонжеронам привариваются поперечины. Они увеличивают жесткость конструкции. Передняя поперечина будет служить упором для натяжителя цепи трансмиссии.
- Около загибов заднего края лонжеронов нужно приварить пластину из металла. Она будет служить опорой для аккумулятора.
Самодельные минитрактора
Идеально подходят для обработки небольших площадей. Собрать их может практически каждый, кто разбирается в технике даже на минимальном уровне.
Как сделать минитрактор из мотоблока Нева
Сначала приобретаем сам мотоблок, на который уже заранее смонтирована зацепка, заводская или в виде самоделки. Тогда можно будет присоединить прицепы с кузовом, на которых легко транспортируется груз, вне зависимости от размеров. Есть и другие дополнительные детали, придающие комфорта при использовании:
- Педали тормоза и газа.
- Сиденье.
- Автомобильный руль.
Объем мотоблоков «Нева» обычно находится в пределах 6-8 литров. Потому мини-трактор с такой основой требует минимального количества доработок.
Если есть электросварка и болгарка вместе с дополнительными инструментами, самосвал можно создать собственными силами. Главное – придать специальную конструкцию креплению рамы, и сделать так, чтобы минитрактор из мотоблока мог наклонять прицеп, поворачивать его. Органы управления у данных устройств дублируют друг друга, потому мотоблок можно использовать отдельно, просто разобрав маленький трактор.

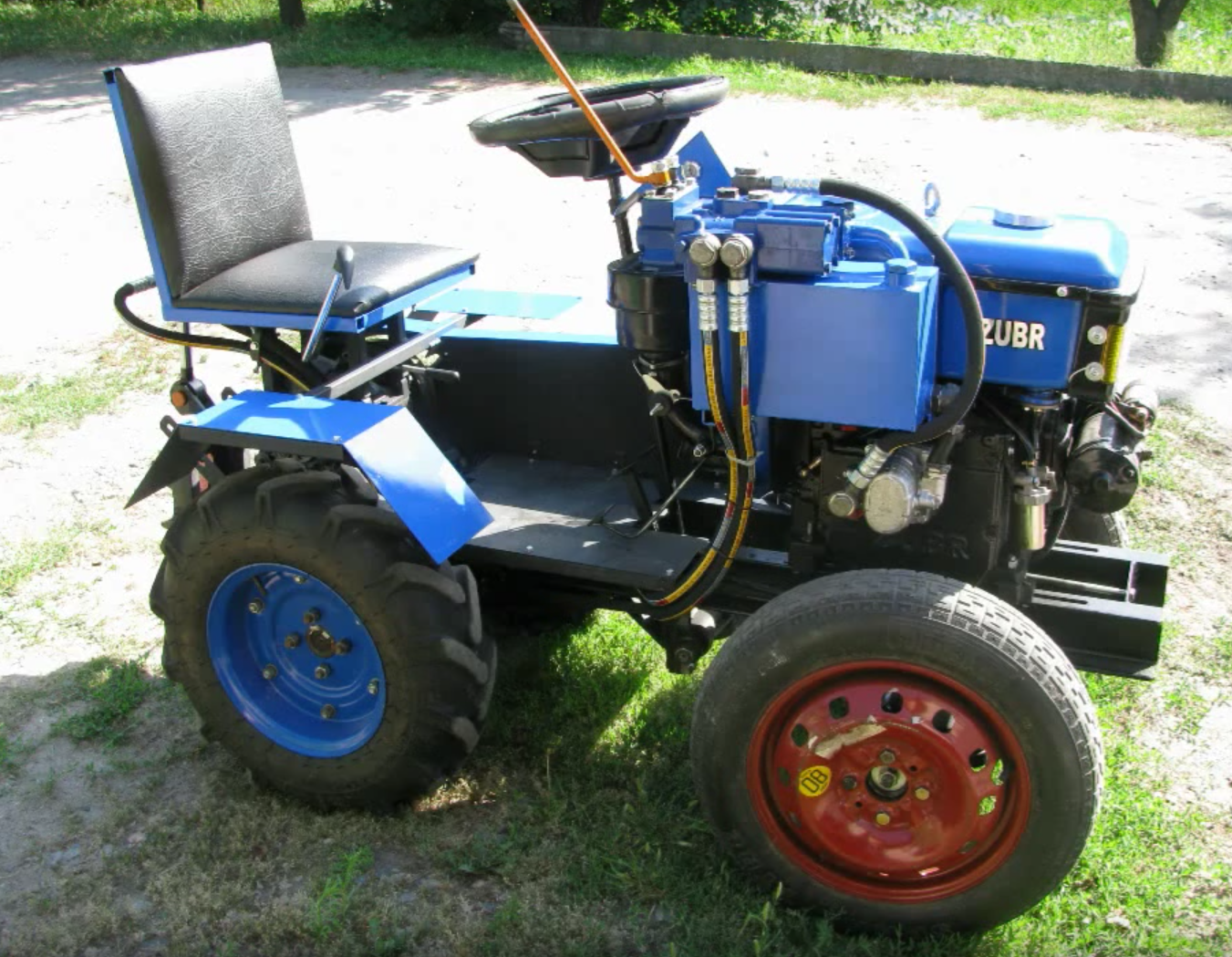

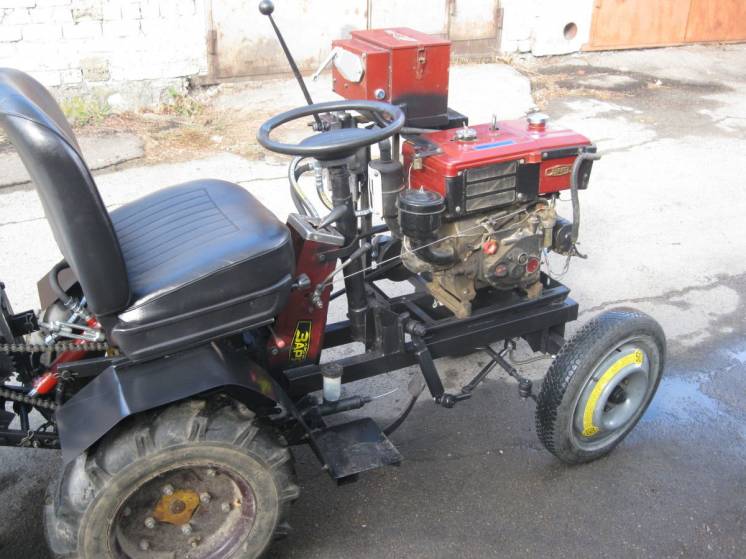

Самодельный минитрактор из мотоблока «Зубр»
Из необходимых деталей:
- Рама.
- Цилиндр с тормозом.
- Подножные механизмы, педали.
- Колонка руля, в комплекте с тягами.
- Балка впереди, соединяется со ступицами и дисками для тормоза.
- Крылья в задней части.
- Задняя навеска с ручным подъемником.
Последний шаг – совместная сборка, при использовании молотка и дрели, гаечных ключей с аппаратом для сварки. Дополнительно впереди устанавливаются колеса. Двигатель крепится к раме во фронтовой части, поэтому во время работы минитрактор сохраняет баланс. На одной оси со шкивом на заднем мосту техники располагается вал отбора мощности. Ременная передача помогает передавать усилие от одной части к другой. Натяжение ремней и регулировка облегчатся, если крепление мотора будет плавающим.
Минитрактор на базе мотоблока МТЗ
Данный мотоблок имеет одно отличие от других стандартных моделей – оснащение двухцилиндровым дизельным двигателем. Это приводит к тому, что центр с тяжестью оказывается впереди, когда устройство активно работает. Из-за чего рабочий процесс заметно усложняется. Но можно устранить проблему, действуя следующим образом:
- Используем режим работы с косилками.
- Площадка впереди демонтируется в полном объеме.
- Ее заменяет колесо из передней части мотоцикла, для чего используем болты. В это же время ставится руль управления.
- В верхней части рамы располагается ниша, куда устанавливается рулевая тяга. Сюда надо закрепить и тягу регулировочную, тогда конструкция получит прибавку к прочности и твердости.
- Электросваркой соединяем площадку и крепление для места водителя.
- У двигателя должна находиться дополнительная площадка, куда ставится гидрораспределитель с аккумулятором.
- Заднюю часть соединяем с дополнительной рамой из металла, для системы гидравлики.
- Переднее мотоциклетное место идеально для расположения ручного тормоза.
Получим компактный мини-трактор с тремя колесами.
Минитрактор из мотоблока Агро
Как и всегда, заранее готовим несколько основных деталей – это рулевое управление и тормозная система, дополнительные колеса, гидравлическая система. Гидравлика нужна, чтобы система нормально работала в комплексе с навесным оборудованием. Дополнительные колеса легко взять у обычного автомобиля.
В случае с мотоблоком Агро понадобятся дополнительные действия по усилению ведущей полуоси вместе с колесными редукторами. Допустим вариант, когда двигатель у устройства располагается позади. Тогда нагрузка будет распределяться максимально равномерно.
Минитрактор с мотоблока Кентавр своими руками
Мотоблоки Кентавр относятся к разновидностям профессионального оборудования, предназначенного для выполнения сельскохозяйственных работ. Потому в итоге мини-трактор будет обладать высокой производительностью.
Ключевым узлом становится двигатель, с мощностью до 9 лошадиных сил. Надо использовать металлический профиль, чтобы изготовить раму для этой конструкции. Устанавливаем сиденье вместе с колесной парой. Допустимо дополнительное оснащение в виде прицепа, который помогает перевозить малогабаритные грузы. Другими полезными дополнениями можно назвать однолемеховые плуги и отвалы.
Альтернативные варианты
Для переделки в минитрактор используются не только мотоблоки, выпущенные МТЗ, но и продукция других брендов. Каждая модель имеет свои особенности, но в целом алгоритм сборки мало отличается.
«Нева», «Кентавр», «Зубр», «Агро»
Мотоблоки «Нева» оснащаются двигателями Subaru. Машины обладают большой мощностью и довольно тяжёлые, поэтому переделка их в минитрактор упрощает управление. С конструкцией данной марки поставляется сцепной механизм. Он предназначается для различного навесного оборудования, таким образом, решается проблема его соединения с машиной. Мотоблоки «Кентавр» оснащаются дизельным мотором. Он монтируется в передней части рамы, что традиционно для такой техники. Тем временем крутящий момент коммуницируется на заднюю пару колёс посредством использования ременной или шестерёнчатой передачи.
Под торговой маркой «Зубр» выпускаются мотоблоки разной мощности. Для их реконструкции в минитрактор рекомендуется использовать тяжёлые модели. Они оснащаются системой жидкостного охлаждения, что даёт возможность работать при неблагоприятной погоде. Для построения системы управления можно использовать «вазовский» редуктор, а для системы остановки берутся механические тормоза ленточного типа.
При производстве минитрактора из мотоблоков «Агро» помните об одной важной особенности. Их штатная ось характеризуется малой прочностью на излом, тем самым повышается риск разрушения во время работы
Чтобы избежать подобного, надо её укрепить. Для этого используют модернизированные колёсные редукторы, предназначенные для внедорожников «ВАЗ» или «ЛуАЗ».
«Ока», «Салют», «Каскад»
Минитракторы, сделанные из мотоблока «Ока», оснащены КПП реверсивного типа, включающими две скорости. При переделке оборудуются рамой и полным приводом, делающим ведущими все колёса. Мотор устанавливают спереди, для его защиты предусмотрен заводской капот. В задней части расположена раздаточная коробка. Там же находится и привод обоих мостов с цепными редукторами.
В мотоблоки «Салют» устанавливаются двигатели передовых торговых марок. Их мощность обычно варьируется в пределах 6–7,5 л/с. КПП оснащена двумя основными и дополнительной понижающей передачей. Кинематическая схема предусматривает использование двух клиновых ремней, благодаря чему:
- повышается качество передачи крутящего момента;
- снижается риск опасного проскальзывания, которое может возникнуть при активном действии нагрузок;
- увеличивается срок полезной эксплуатации машины.
Если изготавливать минитрактор из мотоблока «Салют», целесообразно увеличить колёсную колею задней и передней оси до 1200 мм. Эта манипуляция повысит устойчивость транспортного средства. Для ведущих колёс, а их может быть как два, так и все 4, берутся только штатные покрышки.
При самостоятельном изготовлении минитрактора из мотоблоков «Каскад» в конструкции его заднего моста можно использовать «чулки» от старых заднеприводных «Москвичей» или «Жигулей». Во время работы «чулки» укорачиваются, что оптимизирует параметры колёсной колеи. Для построения системы управления удобно использовать поворотную балку от автобусов ПАЗ, в то время как ступицы и редукторы берутся от «Жигулей».
Установка ходовой части
После окончания установки приспособления для навески монтируют на переднюю и заднюю оси, а на них колеса. В основном на заднюю устанавливают те, которые шли в комплекте с мотоблоком, а на переднюю – от легкового автомобиля. При этом рисунок протектора должен быть глубокий. Это важный аспект, поскольку техника получит высокую проходимость, а сцепление колес с грунтом усовершенствуется.
Чтобы оборудовать самодельный трактор полноценной ходовой частью, надо купить ступицы с тормозами. При этом желательно, чтобы в комплект еще входили рулевые тяги, колеса, редуктор и колонка. Но их тоже можно переделать – снять с легковой автомашины.
Некоторые огородники дополняют переднюю подвеску амортизаторами для комфортной работы.
Чертежи, схемы, деталировка, сборка
Прежде всего следует понять, для чего в основном будет применяться мотоблок. Для сельскохозяйственных работ с грунтом или для перевозки различных объектов. Чаще всего выбирают универсальную модель чтоб и на огороде работал и по хозяйству грузы таскал. Сзади минитрактора добавляется ещё фаркоп для сцепки с прицепом. Который при желании также можно собрать по готовым схемам, ведь материалы для изготовления минитрактора и прицепа схожи и можно сделать две модели сразу.
Для того, чтобы всё работало быстро и правильно следует составить кинематическую схему.
В этом чертеже отображаются места соединения колёсной оси и редукторного вала. Рекомендуется устанавливать задний привод. Это придаст минитрактору дополнительную устойчивость и проходимость.
Все детали следует выбирать тщательно. Они должны подходить одна к другой. При необходимости их можно подогнать при помощи токарного станка. От того, насколько хорошо будут подходить детали одна к другой, будет зависеть длительность эксплуатации всего минитрактора.
Когда составляется чертёж, необходимо учесть поворотное устройство. Оно может быть двух вариантов:
- Поворот при помощи перелома кузова — это прочная, надёжная и проверенная временем схема. Но при этом не особо манёвренная при проведении поворотов. И рулевая колонка устанавливается чётко над узлом их соединения.
- Рулевая тяга — это более маневрённая версия управления минитрактором. Она позволяет совершать повороты под большим углом. Но и деталей для этой версии необходимо так же больше. Лучше всего использовать заводские запчасти от других автомобилей. Плюсом этого варианта является ещё и тот факт, что ведущими могут быть как задние, так и передние колёса минитрактора.
После выбора поворотного устройства можно приступать к переоборудованию мотоблока в минитрактор.
Процесс создания каркаса
Для самостоятельного создания рамы необходимо небольшое количество материалов, если каких-либо комплектующих нет в наличии, то их можно заменить аналогами. Но при этом они должны иметь похожие размеры и свойства:
- Металл для рамы — понадобятся уголки, швеллера и квадратная труба. Для обшивки корпуса необходимо использовать сталь, у которой толщина более 1,5 мм.
- Поворотное устройства
- Пара колёс и оси для них
- Набор подшипников
- Инструменты (рулетка, сварка, дрель и болгарка)
Тщательно соблюдая начальную схему, собирается рама. По размерам, углам соединений и кинематической схеме.
После соединения всех элементов следует проверить правильность монтажа. Для этого необходимо установить раму на мотоблок. Если всё стало на свои места, начинаем следующий этап, если что-либо не устанавливается, то поправляется и устанавливается снова.
Рулевое управление
Далее ставятся готовые элементы: рулевая тяга (которую лучше всего устанавливать на заднюю ось), ступицы и ось. На ось крепятся колёса при помощи болтов.
И в конце устанавливается сиденье.
На этом процесс сборки завершён. И можно приступать к пробным заездам. Здесь необходимо обкатать минитрактор по ровной поверхности.
Зачастую необходимо дополнительно настроить управление или расположение колёс.
Если всё хорошо, то затем можно подсоединить навесное оборудование и приняться к полевым испытаниям. По желанию можно ещё провести косметические работы с краской или грунтовкой. Это защитит минитрактор от воздействия коррозии.
На видео представлено слайд шоу — как изготовить минитрактор из мотоблока:
Самостоятельный процесс переоборудования мотоблока в минитрактор — работа довольно кропотливая, смысла в которой многие не видят.
Тем более что для мотоблоков Нева «Красный Октябрь» предлагает уже готовую конструкцию – адаптер. И нет необходимости в проведении всех этих манипуляций.
Но не всё так просто. Адаптер хорош лишь при необходимости провести мелкие работы. У него не предусмотрены надёжные грунтозацепляющие механизмы. И при неровных поверхностях или вязкой почве он будет постоянно буксовать. С минитрактором таких проблем не возникает, поэтому мотоблок Нева с адаптеров минитрактор нам не заменят.
Из чего сделать ходовую
Чтобы собрать минитрактор, требуется подготовить его ходовую часть. В нее входят колеса, передний и задний мосты, элементы трансмиссии.
При выборе колес для минитрактора следует учитывать цели использования последнего. Если агрегат сооружается для перевоза и перетягивания грузов, то будет достаточно диаметра дисков в 16 дюймов. При использовании трактора в полевых условиях лучше использовать более массивные колеса, имеющие диски с диаметром от 18 до 24 дюймов.
Если ведущим мостом в вашем тракторе будет только задний, то передняя балка изготавливается достаточно просто.
- Необходимо приготовить 2 поворотных кулака от автомобиля ВАЗ Классика.
- Из профильной трубы (квадрат 40х40 мм) отрезается необходимой длины кусок. От длины данной балки будет зависеть ширина колеи.
- Далее, к этой трубе привариваются стойки из уголков 35х35 мм. К ним будут крепиться поворотные кулаки. Рулевую сошку отсоединять не нужно — она пригодится при установке механизма рулевого управления.
- К уголкам привариваются кронштейны, в которые устанавливаются шаровые опоры.
- Передняя балка минитрактора также имеет по центру качающий механизм. В данном случае он вместе с крестовиной снят из автомобиля УАЗ.
Чтобы изготовить самодельный передний мост, а также задний его аналог для полноприводного агрегата, потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их. Как укоротить мост от автомобиля ВАЗ, можно узнать из этого видео.
Поскольку мосты уже имеют встроенный механизм передачи вращательного движения на ось колес, то изготавливать самодельный редуктор не потребуется.
