Переделка шуруповерта на сетевое питание

Как переделать шуроповерт на работу от сети 220 V

Поделюсь практическим примером, как я переделал свой шуруповерт. Можно ли подключить БП от этого шуруповёр

Такие блоки имеют в комплекте кнопку включения. Дополнительное которым владеют игровые слоты – наличие вентилятора остывания не продвинутой бухгалтерской системы защиты от перегрузки. Если вы станете прятать источник питания в прекрасный корпус – не забудьте бросить отверстие для вентиляции.

Подключение очень обычное. Темный провод (-), желтоватый провод (12V).

Ограничения – шуруповерт с напряжением питания выше 14 вольт, работать не будет.

Использование зарядного устройства для автомобильного аккумулятора. Принцип тот же, что не с применением компьютерного блока питания. Надо приобрести старый блок заряда для стартерных батарей. Современная мода на компактные импульсные зарядники оставила за бортом аналоговые линейные приборы, с ручной регулировкой напряжения и тока заряда. Поэтому такой прибор можно приобрести на автомобильном рынке за символическую стоимость.

Хорошо, если напряжение можно регулировать плавно – в таком случае, ваш импровизированный блок питания подойдет к любому шуруповерту. Переделка его на сетевой инструмент сводится к подключению входа электромотора к силовым клеммам зарядного устройства.

Изготовление самодельного блока питания. Если вы знакомы с принципами построения электрических схем – можно самостоятельно изготовить блок питания. Схема, дающая общие понятия – на иллюстрации.

Трансформатор можно подобрать от старого лампового телевизора, или другой бытовой техники. Мощность по 220 вольтам 250-350W. Главное, блок питания – донор не должен быть импульсным.

Напряжение на вторичной обмотке 24-30 вольт. Вторичная обмотка выполняется из провода соответствующего сечения. Впрочем, если ток выходной обмотки будет не менее 15 ампер (см. спецификацию трансформатора) – беспокоиться не о чем. После потерь на диодном мосту (1-1,5 В на диоде) вы получите требуемое значение на выходе.

Если вы имеете электротехническое образование – произведите расчет самостоятельно. Или практическим способом: подключив в качестве нагрузки лампу накаливания 220 вольт 100W, замерьте напряжение на выходе. Если оно превышает потребности шуруповерта – уменьшите количество витков вторичной обмотки трансформатора.

Простое восстановление инструмента

Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки. Кроме того, существует защита и от перезарядки в виде отдельной схемы, встроенной в сам элемент. Основным источником питания (первичным) является 220 В, выполняется и подзарядка аккумуляторной батареи.

В зависимости от модели шуруповерта на аккумулятор поступает напряжение зарядки от 14 В до 21 В. На выходе батареи получается напряжение питания от 12 до 18 В. Этот тип АКБ служит долго, но если инструментом не пользоваться продолжительное время, не поможет и встроенная защита от разрядки элементов батареи: разрядка происходит постоянно.

Для увеличения срока службы необходимо постоянно разряжать и заряжать батарею. Если по какой-то причине не удалось «уследить» за инструментом, часто выходит из строя какой-либо конкретный элемент аккумулятора. Существуют основные способы решения этой проблемы:

  1. Заменить батарею на новую.
  2. Приобрести новый инструмент.
  3. Переделать шуруповерт с питанием от сети.

При замене аккумулятора необходимо учесть, что новый достаточно сложно найти. Инструменты делают так, чтобы тяжело было найти для них запчасти. Фирме невыгодно производить свое изделие с высокой ремонтоспособностью, так как ей нужны доходы от покупки продукции. Найти новый аккумулятор возможно только у дилеров. Кроме того, возможен еще вариант: разобрать аккумуляторную батарею и поменять неисправный элемент питания.

При покупке нового инструмента пользователь стремится купить модель более качественного образца, забывая о правилах эксплуатации аккумуляторов литий-ионного типа. Основные правила, которые помогут надолго сохранить срок службы инструмента:

  1. При покупке в зимний период «запускать» инструмент сразу категорически запрещается. Нужно подождать около часа, пока он не «прогреется» до уровня комнатной температуры.
  2. Поставить батарею на зарядку.
  3. Цикл зарядки и разрядки АКБ выполнить около 3 раз.

Если ни один из вариантов решения проблемы не подходит, нужно приступить к переделке шуруповерта на сетевой своими руками. Сделать это просто. Существует множество простых и сложных способов. Изменение модели инструмента имеет несколько положительных сторон:

  1. Нет необходимости подзарядки батареи.
  2. Снижается нагрузка на механическую часть.
  3. Множество вариантов блоков питания.
  4. Увеличение качественных характеристик изделия.

Переделка аккумуляторного шуруповёрта на сетевой своими руками

Положительные нюансы подобного преобразования очевидны: вам не потребуется постоянно заряжать аккумулятор, и вместе с тем, уйдут вынужденные простои в работе. Ведь наименьшая продолжительность для заряда прибора составляет более 3-х часов.

Однако, решая выполнить со своим шуруповертом такое преобразование, следует понимать, что отныне для работы с ним вам понадобится наличие переменного тока. Вы уже не сможете пользоваться ним вдали от коммуникаций.

Если возникла необходимость подключить шуруповерт к сети, вы можете воспользоваться зарядкой от старого ноутбука. Она имеет схожие с шуруповертом характеристики, и ее без труда можно найти в каждом доме или мастерской. Но, все же проверьте, какое выходное напряжение показано у вашей зарядки. В данном случае подойдут зарядные на 12–19В.

Используя зарядку от ноутбука, можно произвести переделку шуруповерта на сетевой

Схема ваших действий:

  1. С вышедшего из строя аккумуляторного блока достаем непригодные батареи.
  2. Берем зарядку от ноутбука.
  3. Отрезаем разъём и зачищаем провода от изоляции.
  4. Припаиваем оголённые провода или приматываем их изолентой.
  5. Делаем в корпусе выход для провода.
  6. Собираем конструкцию.

Данная манипуляция позволит вам пользоваться шуруповертом в любую минуту, и без остановок на зарядку.

Как переделать?

Рассмотрим, как переделать аккумуляторный шуруповерт в сетевой, используя блок питания от компьютера. Но прежде чем отправляться разбирать старый системник или в магазин, чтобы купить новый БП, почитайте, что написано на корпусе шуруповерта. Обычно там указано рекомендуемое напряжение, чаще всего это 12 В. Для такого варианта блок питания отыскать проще простого. Но вот если указано большее значение, то к некоторых случаях поиски могут затянуться. Словом, переделывайте только 12-вольтовый шуруповерт, чтобы не усложнять себе жизнь.

Шаг 1. Снимите б/у блок питания на 500 Вт со старого системника или купите самый дешевый в любом магазинчике или сервисе по ремонту компьютеров.

Приобретите блок питания

Шаг 2. Всю подробную информацию о технических характеристиках компьютерного блока вы сможете прочитать на наклейке, которая находится на боку этой детали.

Изучите характеристики блока питания

Шаг 3. Затем можно приступать к переделке. Разберите родную, но закончившую работать батарею и выньте из него все питающие элементы.

Разберите старую батарею

Шаг 4. Аккумуляторы нам уже не нужны, но сохраните клеммодержатели и клеммы. Аккуратно снимите последние с батарей.

Снимите клеммодержатели

Аккуратно снимите клеммы

Шаг 5. К клеммам припаяйте провод сечением 3 мм² , предварительно зачистив его.

Припаяйте к клеммам провод

Вот так должно получиться

Шаг 6. Закрепите клеммы на клеммодержателе.

Закрепите клеммы на клеммодержателе

Шаг 7. Запомните, что «минусовой» провод у вас — синий (например). Вставьте клеммы согласно этой информации и символам на корпусе батареи в сам корпус.

Вставьте клеммы внутрь корпуса

Шаг 8. Удерживая клеммодержатель внутри, просверлите корпус бывшей батареи в верхней части сверлом диаметром 3 мм.

Сделайте отверстие в корпусе

Шаг 9. Снимите фаску сверлом побольше, чтобы шуруп на 3 мм легко утапливался в пластике (его шляпка не должна выступать).

Снимите фаску и вкрутите шуруп

Шаг 10. Затяните шуруп. Таким образом вы зафиксируете внутри корпуса от батареи сами клеммы и провод.

Зафиксируйте шурупом клеммодержатели внутри корпуса

Шаг 11. В корпусе от батареи просверлите еще одно отверстие, чтобы вывести провод питания из него.

Сделайте второе отверстие в корпусе батареи

Шаг 12. Рекомендуем зафиксировать провод внутри корпуса, чтобы он не тянул клеммы, когда во время работы вы будете натягивать шнур. Для этого на определенном расстоянии на выходе провода из корпуса намотайте несколько слоев изоленты. Она не даст проводу вылезать из отверстия на большее чем нужно расстояние.

Изолента поможет зафиксировать провод

Шаг 13. Соберите корпус батареи назад, скрутите все детали. Батарея-заглушка с возможностью подключения шуруповерта к сети готова.

Соберите корпус батареи

Шаг 14. Но это еще не все. Теперь нужно подключить нашу заглушку к блоку питания. Еще раз посмотрите на информационную наклейку на нем: там будет указано, каким цветом провода дают напряжение на 12 вольт. Здесь это желтый и черно-желтый провода.

Посмотрите цвета проводов

Шаг 15. Соедините параллельно один черно-желтый и один желтый провод, а также два черных («земля»). Если у вас только одна линия на 12 В, то возьмите просто два желтых провода и два черных.

Скрутите параллельно нужные провода Вот так должно получиться

Шаг 16. Припаяйте провода к силовому разъему XT60.

Припаяйте провода к XT60

Шаг 17. Припаяйте провод, идущий от батареи-заглушки, к другой части разъема.

Провод от батареи тоже припаяйте Вот так должно получиться

Шаг 18. Чтобы запустить блок питания от компьютера без самого системника, замкните зеленый провод на черный — на землю. Это можно сделать перемычкой из обычной скрепки.

Замкните контакты скрепкой

Шаг 19. Блок питания готов к работе. Можно его включать. Лишние провода можно отрезать или смотать в пучок, чтобы не мешали.

Лишние провода можно отрезать. Не забудьте про изоляцию

Шаг 20. Проверьте работоспособность системы. В целом шуруповерт готов к работе от сети. А так как была изготовлена батарея-заглушка для такого подключения, то есть провода не были напрямую подключены к прибору, то при желании на такой шуруповерт можно купить новый аккумулятор и пользоваться и им, и этой системой.

Шуруповерт переделан и готов к работе

Подключение шуруповерта к блоку питания от компьютера

Одним из способов решения проблемы будет использование стандартного блока от персонального компьютера.

Шуруповерт и блок питания для него.
Провод от сети будет питать отдельный блок, а только потом пониженное напряжение придет в инструмент.
Общая задача представляется просто: На входе будет 220 В переменного ока, а на выходе 12 В постоянного.
Разбирая запасные части, выбираются клеммы, включатели и другие вспомогательные элементы, которые потребуются в дальнейшей работе.
Имеющийся в комплекте блок аккумуляторов также будет использован для монтажа устройства.
Он довольно компактен и удобен для переделки. В нем есть специальные клеммы, которые передают напряжение питания к внутренней части шуруповерта.
На АлиЭкспресс имеется выбор довольно мощных блоков питания. Нужно подобрать не менее 300 Вт.
Посылка доставила заказ довольно быстро. Всего 12 дней и блок питания для компьютера оказался у заказчика.
На выходе будет 12 В, а ток может достигать до 25 А. В результате получатся искомые 300 Вт. По схеме видно, что нужно соединять черные и желтые провода.
Вынув из коробки, можно увидеть довольно много лишних проводов. Можно от них избавиться. Но есть вариант спрятать их в пластиковый пакет.
Разбирается корпус от блока аккумуляторов.
Сняв крышку, можно увидеть старые аккумуляторы. Их придется удалить.
Понадобятся клеммы, которые внутри соединяются с проводкой внутри шуруповерта.
Их придется отломить от аккумуляторов.
Придется скрутить концы проводов, чтобы в дальнейшем было проще лудить оловом.
Залуженные концы легче паяются.
Снятые клеммы изнутри подпаиваются к проводам.
В результате получается довольно симпатичное приспособление. Оно расположится на входном конце корпуса аккумуляторов.
Его нужно протолкнуть внутрь.
Чтобы клеммы жестко стояли на месте, придется прикрутить их саморезом. Предварительно сверлится отверстие.
Большим сверлом выполняется коническое углубление. Эта операция называется зенкование.
Вставляется саморез.
Он вкручивается в основание спаянных клемм. Теперь контакт между электрическими частями будет надежным.
Чтобы не происходило искрения, устанавливается конденсатор. Тогда при нажатии на кнопку будут погашены скачки напряжения в контактной группе. Емкость конденсатора 10000 пкФ он рассчитан на 25 В.
Для ввода провода внутрь корпуса сверлится отверстие диаметром 6 мм.
Провод протягивается внутри блока.
Чтобы он не вытягивался полностью, подматывается изолента. Она несколько увеличивает диаметр проводки. Она не пройдет в отверстие, выходящее наружу.
Проверяется работа защелок, которые будут удерживать корпус на инструменте.
Часть работы сделана. Можно приступать к привязке блока питания.
Для начала выполняется проверка возможности использования блока питания от ноутбука. При 12 В выходного напряжения указывается возможность получить 10 А. Всего получится 120 Вт.
Соединяется этот блок питания к шуруповерту. Нужно проверить, хватит ли мощности у подобного приспособления.
Подключенный шуруповерт с трудом заворачивает саморезы. Мощности явно мало. Такой блок питания мало поможет мастеру в работе.
Еще разок уточняется ток у блока питания компьютера, а также цвета проводов.
Есть два желтых (плюс) и два черных (минус). Их нужно соединить между собой по цветам, чтобы получить максимальную мощность от устройства.
Концы сначала распускаются, а потом тонкие проводки скручиваются. Тогда получится плотное соединение.
Получилось неплохо.
Концы подпаиваются в специальный разъем. При необходимости легко отсоединить блок питания от инструмента.
Оба конца припаяны. Получилось довольно изящно. Прочность гарантирована.
Весь разъем готов к использованию.
После соединения выполняется проверка. Саморезы диаметром 4,5 мм и длиной 102 мм легко вворачиваются в сосновую доску. Инструмент готов к работе.

Довольно мощный блок питания позволяет работать с шуруповертом достаточно эффективно.

Republished by Blog Post Promoter

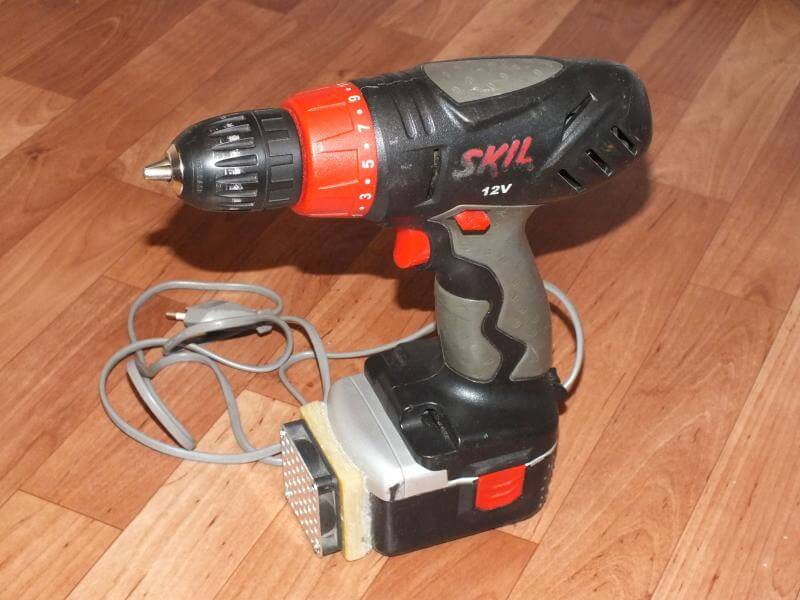

Сборка сетевого блока питания для шуруповерта в корпусе от аккумулятора

Переделать шуруповерт в сетевой удобно, используя корпус от его аккумулятора. При этом в качестве внутренней начинки используют:

  • блоки питания китайского производства напряжением 24 V;
  • БП самостоятельной сборки;
  • разные готовые блоки питания.

Переделывание китайского блока на 24 V

БП китайского производства с напряжением на выходе 24 V (максимальная сила тока 9 А) не составит труда купить в местах продажи радиодеталей. Большинство шуруповертов рассчитаны на работу от 12 либо 18 V. По этой причине необходимо понизить выходное напряжение китайского изделия до нужной величины. Сделать это несложно, даже обладая неглубокими познаниями в области радио и электротехники.

Модернизацию питающего источника выполняют следующим образом:

  • выпаивают с помощью паяльника постоянный резистор R10 сопротивлением 2320 Ом, отвечающий за выходное напряжение;
  • на его место впаивают регулируемый резистор с максимальным сопротивлением 10 кОм, предварительно выставив данный параметр на величину 2300 Ом, чтобы не сработала встроенная защита при включении сделанного устройства в сеть;
  • подают питание на переделанный блок;
  • вращением регулятора подстроечного сопротивления устанавливают требуемую величину выходного напряжения, контролируя ее значение с помощью мультиметра.

Чтобы подключить мультиметр, достаточно просто его щупами дотронуться до соответствующих контактов на выходе переделываемого изделия. При этом переключатель измерительного приспособления нужно выставить на диапазон постоянного напряжения. Если модернизируемый электроинструмент рассчитан на работу от 12 V, то следует убедиться, что ток при данной величине напряжения не превышает максимального значения 9 А. Иначе созданное устройство быстро выйдет из строя из-за перегрузки.

Самодельные встраиваемые источники питания

Чтобы запитать шуруповерт от сети, можно также собрать самодельный источник питания (ИП). Для этого потребуется электронный трансформатор на 60 Вт, например, Taschibra либо Feron. Их переделывать не нужно. Конечная схема блока питания, который предстоит собрать, представлена на фотографии далее. На ней отчетливо видны все детали с их маркировкой, а также основными параметрами.

Трансформатор Т1 понадобится сделать самостоятельно. Для этого поступают так:

  • приобретают ферритовое кольцо (НМ2000), имеющее размеры 28*16*9 мм;
  • надфилем стачивают на нем углы;
  • изоляционной лентой обматывают кольцо.

Все детали схемы прикрепляют к пластине из алюминия (толщиной от 3 мм), которая одновременно будет выполнять проводящую функцию. Затем собранный ИП устанавливают в корпус от аккумулятора.

Можно брать готовые детали также из энергосберегающей лампы и от других устройств. Но схемы тогда будут другими, например, как на фото далее. Чтобы их спаять, потребуются определенные знания радиотехники.

Схеме выше соответствует ИП с балластной лампой, фотография которого в сборке представлена ниже. При этом лампочка выполняет дополнительно функцию подсветки.

Использование при переделке готовых блоков

Внутрь старого аккумуляторного корпуса можно поставить любой блок питания, рассчитанный на 220 V, главное, чтобы он имел подходящие размеры и требуемую величину напряжения на выходе. БП с нужными характеристиками покупают на радиорынках или в магазинах для радиолюбителей. Чтобы установить купленный блок питания для шуруповерта вместо аккумулятора поступают следующим образом.

  1. Предварительно разбирают приобретенное изделие.
  2. Переделывают его нужным образом, модернизируя под собственные нужды. При необходимости, соединительные проводки удлиняют, размещают отдельно трансформатор и микросхему. Для лучшего охлаждения платы, ее оснащают радиатором.
  3. После этого детали монтируют в корпус от аккумуляторного блока, в котором также делают отверстия, через которые воздух при циркуляции будет отводить тепло.

Все встроенные детали внутри корпуса должны быть надежно зафиксированы.

Степень модернизации приобретенного БП в каждом отдельном зависит от соответствия его первоначальных параметров требуемым величинам для электроинструмента. Чтобы не ошибиться с размерами приобретаемого источника питания, с собой берут корпус из-под батарей и примеряют выбранное изделие по нему.

Советы по использованию электрошуруповерта

Когда блок питания 12-18 вольт собран, шуруповерт становится сетевым. Использовать его нужно по правилам:

  • каждые 20 минут работы делайте перерыв на 3-5 минут, чтобы блочный элемент остыл;
  • если эксплуатируете внешний агрегат, то следите за его чистотой. Он не должен быть пыльным, грязным. Так устройство будет нагреваться быстрее и работать менее эффективно;
  • обновленный инструмент запрещено использовать на высоте более 200 сантиметров;
  • снабдите элемент устройством защитного отключения. При проблемах с сетью УЗО спасет оборудование от поломки;
  • все провода должны быть надежно припаяны.

Варианты источника питания

Любой шуруповерт требует гораздо меньше напряжения, чем выдает обычная розетка. Поэтому для подпитки обязательно понадобится специальный преобразователь, на выходе которого получится необходимый вольтаж. Все источники питания делятся на две большие группы: импульсные и трансформаторные. Рассмотрим каждую из них в отдельности.

Импульсный

Принцип работы импульсных систем заключается в том, что напряжение сначала выпрямляется, а потом преобразуются в специальный импульсный сигнал

При этом важно добиться стабильного напряжения. В этом может помочь трансформаторная обмотка или резисторы

Импульсные источники питания достаточно эффективны и могут быть использованы в разных условиях. При этом они имеют высокий уровень защиты от короткого замыкания и подобных эффектов. Однако по мощности импульсные системы явно проигрывают трансформаторным. К тому же подобные блоки очень капризны к входному напряжению. Если оно ниже установленного, то элемент может попросту не работать.

К минусам также относят сложность ремонтных работ в случае неисправности.

Трансформаторный

Более распространенные блоки питания, которые доказали свою надежность и эффективность во многих сферах. Состоит прибор из понижающего трансформатора и выпрямителя, через который проходит пониженное напряжение. Выпрямители могут быть разными, в зависимости от количества используемых диодов.

Такие элементы просты в изготовлении, дешевы и надежны. Поэтому зачастую именно им отдается предпочтение. Они обеспечивают стабильное напряжение без помех с большой максимальной мощностью. Но есть и несколько недостатков. Главный недостаток заключается в громоздкости, при гораздо меньшем КПД, чем у импульсных источников. Этот факт требует подбирать для шуруповерта блок питания с мощностью большей, чем необходимо инструменту. Так как часть мощностей будет уходить на побочные процессы.

Какие внешние блоки можно использовать – старый компьютер или зарядка от ноутбука?

В качестве внешнего источника можно использовать доступные блоки питания:

  • зарядное устройство для автомобильных аккумуляторов;
  • БП от старого компьютера;
  • зарядку от ноутбука;
  • самодельный БП.

Переделка шуруповерта в сетевой

На рынке можно недорого купить старое зарядное устройство. Теперь в основном применяются импульсные зарядники, а старые приборы часто продаются за ненадобностью. Именно такое зарядное устройство с возможностью ручной регулировки напряжения и тока идеально подходит для любого шуруповерта, независимо от его рабочего напряжения. Вся переделка заключается в подключении низковольтного шнура к выходным контактам зарядного устройства.

Блок питания компьютера приобретается от старых моделей, на нем должна быть кнопка выключения. Она не понадобится, но это именно тот вариант формата «АТ», который нужен. На радиорынке выбирается блок мощностью 300–350 Ватт, который обеспечит надежную работу маломощных и средних шуруповертов. Все технические характеристики указываются в наклейке на корпусе. Блок имеет вентилятор охлаждения и защиту от перегрузки. Чтобы переделать компьютерный БП своими руками на внешний для шуруповерта, выполняем несложные операции:

  • разбираем корпус;
  • на большом квадратном разъеме находим зеленый провод и любой черный;
  • оба провода соединяем между собой, изолируем;
  • на другом меньшем разъеме удаляем все провода, оставив желтый и черный;
  • к ним припаиваем кабельный шнур низкого напряжения.

Для соблюдения полярности следует знать: желтый провод – плюсовой, черный – минусовой. От компьютерного блока питания работает инструмент с напряжением до 14 Вольт.

Большинство зарядных устройств от ноутбука имеют характеристики, позволяющие использовать их, как источник питания шуруповерта. Подойдут зарядки с выходным напряжением 12–19 Вольт. Единственные изменения, которые потребуется внести, связаны с выходным штекером. Его следует отрезать, зачистить провода и припаять к ним кабель нужной длины.

Лица, имеющие представление об электротехнике, могут изготовить самодельный блок питания. Схема его довольно проста и включает понижающий трансформатор, диодный выпрямитель и два конденсатора. Все детали можно купить или взять из старой радиотехники. Подойдет трансформатор от лампового телевизора с выходом 24–30 В. Наличие выпрямляющего диодного моста обязательно. Конденсаторы применяются недефицитные, от старой техники: один на 0,1 мкф и другой электролитический на 4700 мкф.

Внимание! Конструкцию обязательно заключать в корпус. Для защиты от короткого замыкания обязательна установка предохранителей на входе и выходе

Переделка аккумуляторного шуруповёрта

Собственно, к переделке.

Так как у меня был полностью готовый блок питания с достаточной длиной провода (1,8 метра), я решил его не наращивать и не пытаться перенести блок в корпус аккумулятора, как планировал изначально. Ухудшать неплохую развесовку ПРОРАБА тоже не хотелось, потому принял решение оставить аккумулятор как есть, просто заведя в него проводное питание. Получилось как нельзя лучше:

  1. Сетевое питание шуруповёрта;
  2. Отличная балансировка — с тяжёлым «низом»;
  3. Возможность отсоединить «сетевой» аккумулятор и подключить свежий.

Пожалуй, создание такого «сетевого» аккумулятора — перспективная мысль и на более промышленных объёмах, как резерв для набора аккумуляторного инструмента.

Далее превращаю свой рассказ из записи о том, как готовился я, в инструкцию для людей, которые только планируют превратить свой аккумуляторный шуруповёрт в сетевой.

Подготовка блока питания

Первый шаг — подготовка блока питания от ноутбука. Вся подготовка состоит в том, чтобы удалить штекер, который подходит к ноутбуку и подготовить провода к пайке.

  1. Отрезаем штекер, но не выбрасываем — на нём мягкая пластиковая облатка, которая нам ещё пригодится.
  2. С помощью ножа зачищаем от внешней изоляции ~5 сантиметров провода;
  3. В большинстве своём эти кабели имеют вид, когда один провод в виде «облатки», волосками охватывает внутренний. Этот «внешний» провод аккуратно отделяем и закручиваем, превращая в нормальный;
  4. Такую конструкцию не грех и изолировать — в дело вступает изолента.

После изоляции проводов подготовка блока питания закончена, приступаем к аккумулятору.

Подготовка аккумулятора

С аккумулятором работы чуть больше.

  1. Снимаем с шуруповёрта, раскручиваем корпус;
  2. Убираем все механические части. Видим банки аккумулятора, удерживаемые вместе (привет китайцам) скотчем. Вынимаем банки из аккумулятора;
  3. Откусываем два контакта и снимаем верхнюю банку, на которой держится клемма аккумулятора — далее все операции будем производить с ней, а остальной блок банок оставляем как балласт. На клемме уже припаян один провод, добавляем второй и обматываем для надёжности изолентой;
  4. Готовим корпус: сверлим в нём дыру радиусом чуть меньшим, чем доступная нам облатка от срезанного штекера на блоке питания.

На этом подготовки закончены. У нас имеется:

  1. Корпус аккумулятора с дыркой;
  2. Банка аккумулятора с клеммой и двумя выходящими проводами от неё;
  3. Провод блока питания со стопорной облаткой и двумя изолированными проводами.

Пора собирать.

Пайка и упаковка

Начинаем собирать то, что подготовили.

  1. Ставим паяльник греться, а пока заводим в отверстие корпуса аккумулятора провод от блока питания. На фото я дополнительно положил одну из банок так, чтобы она поддерживала провод и не давала ему провиснуть, а за компанию — улучшала балансировку корпуса;
  2. Устанавливаем банку примерно на место, где она будет стоять, и примеряем провода. После примерки в удобном положении (провод можно протянуть сквозь корпус подальше) начинаем пайку. Не забываем, что ток у нас постоянный, и следует проверить полярность перед соединением проводов;
  3. Припаиваем оба провода и изолируем места пайки изолентой;
  4. Устанавливаем банку с клеммой на её место, размещаем провода внутри так, чтобы можно было собрать корпус полностью;
  5. Отрезанный кусочек облатки штекера туго вгоняем в отверстие в корпусе аккумулятора, чтобы зафиксировать провод в нём;
  6. Собираем корпус аккумулятора.

Кстати, перед пайкой можно проверить работоспособность всей системы. Я, к примеру, зажал провода обычными прищепками (работа ведь бытовая, не DIY в готовой мастерской какой-нибудь) и подключил верхнюю часть корпуса аккумулятора к шуруповёрту.

На этом наша работа закончена, можно проверять изделие и хвалиться всем, какой хороший сетевой шуруповёрт получился из аккумуляторного.

Способы модификации

Использование блока питания от старого ноутбука + (Видео)

Батарея для ноутбука вполне сгодится для внедрения блока питания для шуруповерта.

Последовательность действий:

  1. Полностью разбирается корпус шуруповерта. Старый источник убирается, проводки разбираются паяльником.
  2. Подключение проводки нового блока к проводке старого, которая удерживала прошлый. Соблюдайте полярность!
  3. Активировав кнопку «пуск», проверить работоспособность шуруповерта, а также правильность подсоединения.
  1. Корпус шуруповерта предусмотрен отверстием, куда помещается штекер с разъемом для зарядки. Теперь инструмент не только работает от 220в, но и подзаряжается как ноутбук (компьютер).
  2. Новый источник питания устанавливается в середине с помощью клея.
  3. Другие корпусные элементы возвращаются обратно на место. Вот и все, можно приступать к работе!

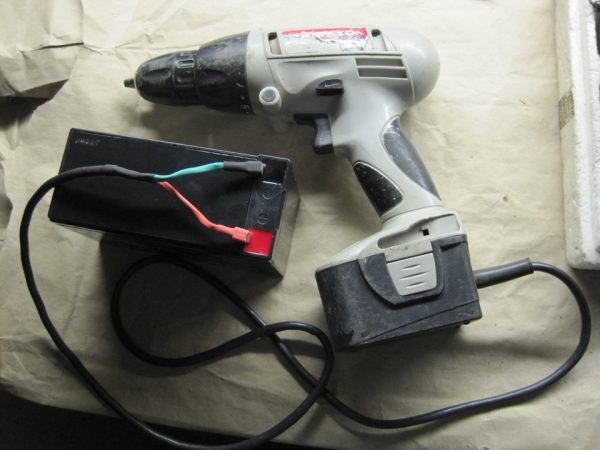

Автомобильный аккумулятор + (Видео)

Аккумулятор может служить отличным вариантом для подключения шуруповерта, особенно если речь идет о работах вдали от электросети. Для реализации задуманного, вам необходимо отсоединить от рабочего инструмента зажимы и запитать к «аккуму». Предостережение! Не рекомендуется использование источника в длительном режиме!

Сварочный инвертор + (Видео)

Для превращения старой конструкции в блок питания, нужно проделать некоторое усовершенствование, а именно добавить вторичную катушку. Достоинство инвертора, если сравнивать с батареей ноута сразу заметно. Конструкция дает возможность получить требуемое напряжение + силу тока на выходе. Метод хорош для тех, кто разбирается в радиотехнике.

Создание трансформаторной катушки + (Видео)

Также существует и другая технология трансформации аппарата в сетевой прибор. Основан на производстве передвижного блока питания. К шуруповерту подсоединяется эластичный провод, на противоположной стороне которого расположена вилка.

Правда, потребуется смастерить отдельный блок питания либо взять готовый трансформатор, оснащенный выпрямителем

Важно, чтобы его параметры совпадали с характеристиками инструмента

Незнающему человеку будет сложно выполнить трансформаторные катушки своими руками. Есть вероятность ошибиться в числе витков и подборе диаметра проволоки, поэтому не рекомендуется этого делать. Сегодня есть много техники, в которой уже встроены нужный трансформатор. Надо только подобрать подходящий и сделать для него выпрямитель. Для пайки выпрямительного моста применяют полупроводниковые диоды. Их параметры должны совпадать с устройством.

Какой ток потребляет шуруповерт

Прежде, чем подбирать подходящий блок питания, нужно понять, на какой потребляемый ток нужно рассчитывать. К сожалению, производители аккумуляторных шуруповертов не указывают ток, потребляемый двигателем. Емкость самого аккумулятора в ампер-часах, которая обязательно указанна на батарее, не позволяет понять какой ток потребляет шуруповерт в рабочем режиме

. Максимум, что может указать производитель, это мощность в ваттах, но это бывает очень редко, обычно мощность указанна непосредственно в силе крутящего момента.

Читать также: Ключ разводной размеры по номерам

Если мощность в ваттах все-таки указанна, мы можем иметь представление о потребляемом токе и подобрать соответствующий блок питания с небольшим запасом по току/мощности. Для вычисления силы тока достаточно разделить мощность в ваттах на рабочее напряжение шуруповерта, в данном случае это 12 вольт. Итак, если производитель указал мощность например 200 ватт – 200:12=16,6 А – такой ток потребляет шуруповерт в рабочем режиме.

Однако указанная мощность это большая редкость и нет универсальной цифры, характеризующей все 12-ти вольтовые шуруповерты. Нужно понимать, что при полном торможении вала двигателя, токи могут значительно превышать номинальные и вычислить эту величину очень не просто. В то же время, анализ различных форумов и собственного опыта показали – для работы шуруповерта зачастую достаточно тока в 10 А, этого достаточно для выполнения многих функций закручивания и сверления. При этом известно, что броски тока при полном торможении вала могут превышать 30 А.

Ну и какой же вывод можно сделать из всего этого? Для шуруповерта подойдет блок питания 12 В дающий 10 А тока, если имеется возможность использовать блок 20-30 А, это даже лучше. Это среднестатистические цифры, применимые к большинству шуруповертов.

Варианты при отсутствии зарядного устройства

Всегда остается вероятность, что зарядка потерялась или пришла в негодность. Тогда для переделывания аккумуляторного шуруповерта в сетевой можно применить для заряда иное устройство, с соответствующими потребностями электроприбора.

Схема питания сетевого шуруповерта

Автомобильный аккумулятор

При подключении устройств, предназначенных для автомобилей, велика вероятность превышения требуемых показателей нагрузочных резисторов, что во время эксплуатации шуруповерта приведет к его перегреву и быстрой поломке. Использование аккумуляторов, не предназначенных для небольших приборов, возможно только при выполнении малых объемов работ. Подключение в этих случаях выполняется обычным способом к питающим клеммам.

Автомобильный аккумулятор для шуруповерта

Компьютерные блоки питания

Блоки, используемые в компьютерах, также могут применяться для снабжения энергией шуруповертов от сети. Универсальность устройств облегчает процесс эксплуатации, а при правильном подключении позволяет получить токи различных значений в зависимости от технических параметров используемого инструмента. Большинство компьютерных блоков питания оснащены системой охлаждения, гарантирующей продолжительный срок эксплуатации шуруповерта.

Важное условие – обеспечение надежного заземления. Для этого блок помещают в изоляционный корпус и оснащают электророзеткой путем крепления на стенке выпрямителя

На обратной части панели устанавливают тумблер для экстренной блокировки питания в случае аварийной ситуации.

Компьютерный блок питания

Устройство шуруповерта

Этот механизм состоит из следующих частей:

  • Электродвигатель постоянного тока. Имеет форму цилиндра, в корпусе вместо обмотки возбуждения находятся постоянные магниты. Это упрощает конструкцию и обеспечивает достаточный крутящий момент при низких оборотах. На вал электромотора надета ведущая (солнечная) шестерёнка планетарного редуктора;
  • Реверсивный регулятор числа оборотов. Схема регулировки собрана на ШИМ-контроллере и полевовом транзисторе. Реверс осуществляется переключением полярности подключения питания к щёткам двигателя;
  • Планетарный редуктор. Выполнен в отдельном корпусе. Своё название получил из-за сходства с Солнечной системой. Состоит из кольцевой шестерни, центральной (солнечной) шестерёнки, сателлитов и водила. Кольцевая шестерёнка передаёт усилие через подпружиненные шарики регулятора нагрузки. Есть модели с двухскоростными редукторами. Повышенная скорость включается при использовании устройства в качестве дрели;
  • Механизм ограничения усилия вращения. Служит для ограничения усилия при закручивании шурупов. Передаёт вращающий момент через шарики, прижимаемые регулируемой пружиной;
  • Съёмный аккумулятор. Состоит из отдельных элементов в одном корпусе. Напряжение в разных моделях составляет от 9 до 18 вольт.

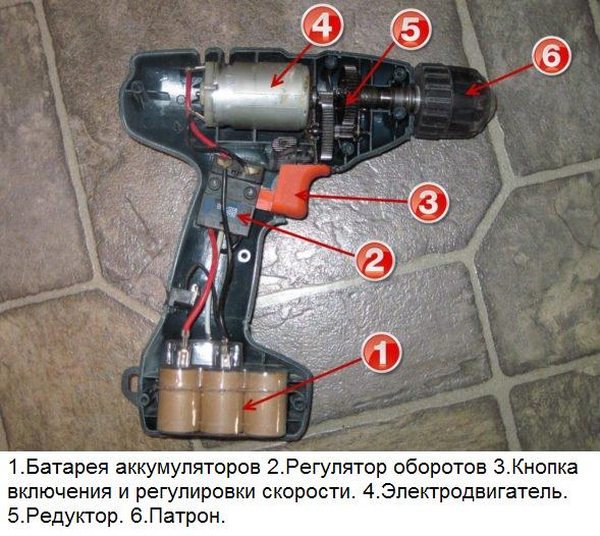

Устройство шуруповёрта

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
