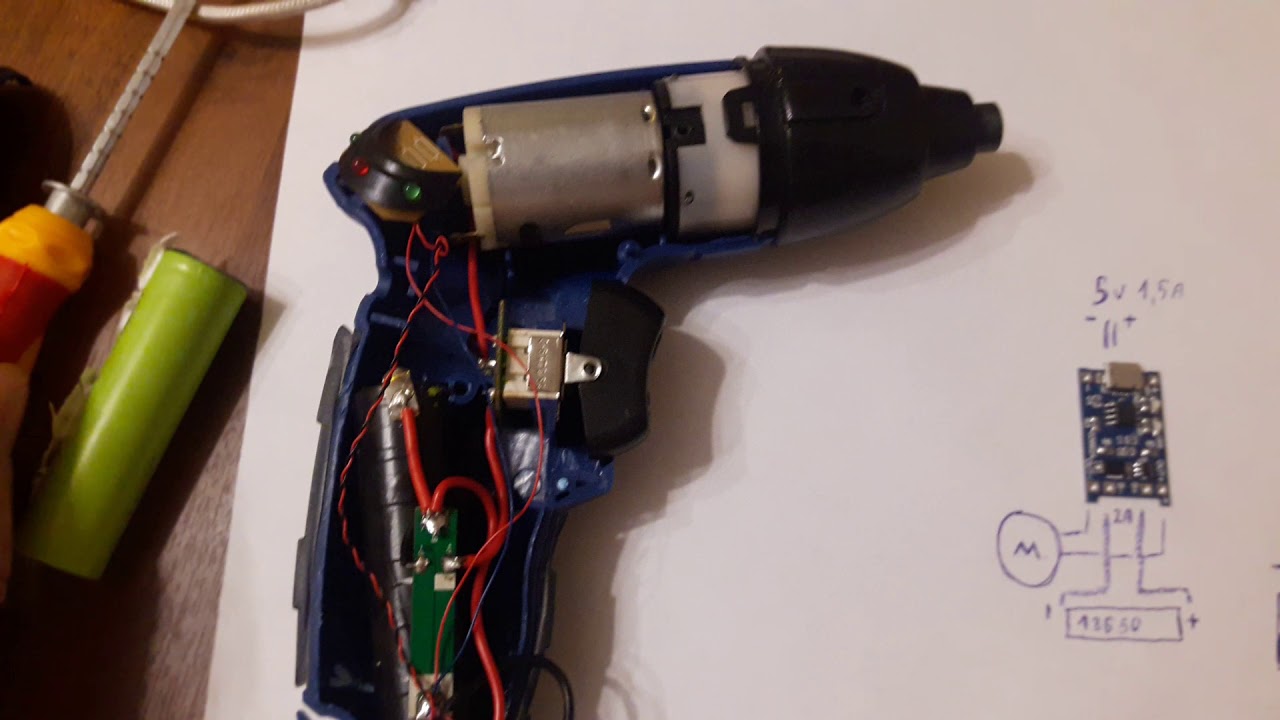

Переделка отвертки на литиевые аккумуляторы

Переделка шуруповерта на литиевые аккумуляторы 18650 14 В

При переделке шуруповертов разной мощности и фонариков с Ni-Cd на Li-ion, чаще используют аккумуляторы форм фактор 18650. Они легко встают в контейнер или гнездо, так как вместо двух-трех родных устанавливают один литиевый. Переделка АКБ шуруповерта должна вестись с учетом особенностей литиевых аккумуляторов на 18650.

Этот вид источников энергии не переносит глубокий разряд и излишний заряд. Значит, необходимо использовать платы управления величиной напряжения. Так как каждая батарея имеет свой характер, их заряд корректируется балансиром. Смысл переделки шуруповерта с напряжением на 14,4 В заключен в создании прибора с использованием литиевых аккумуляторов для облегчения ручного инструмента и повышения его работоспособности. Больше всего для этих целей подходят литиевые аккумуляторы 18650.

При подборе комплектующих, следует учесть, пусковой ток шуруповерта высок, необходимо выбрать соответствующий BMS на нужное количество банок и не менее чем на 30 А. Для переделки зарядки шуруповерта на литиевый аккумулятор необходимо запастись хорошим паяльником, не кислотным флюсом и толстыми проводами для выполнения перемычек.

Комплектация:

• Литий-ионные банки в количестве 4 шт.
• Контроллер li-ion аккумулятора на 4 банки, хорошо подходит CF-4S30A-A. В нее встроен балансир, контролирующий заряд каждого элемента.
• Термоклей, флюс для паяния ТАГС, припой.
• Термостойкий скотч;
• Соединительные перемычки или толстый провод в изоляции сечением не менее 0,75 квадрата, порезанный для мостиков.

Порядок работы по переделке шуруповерта под 18650:

• Разобрать корпус и извлечь из контейнера связку из 12 Ni-Cd элементов.
• Убрать гирлянду, оставив разъем с выводами «+» и «-» . Вместо термодатчика установится термопара от контроллера.
• Спаять сборку, учитывая, что нельзя использовать кислоту, только нейтральный флюс и чистый припой. В период соединения нельзя разогревать крышки. Работать точечно.
• Подключить балансировочные точки к контроллеру, согласно схеме. На плате разъемы предусмотрены.
• Соединить сборку с выводами плюса и минуса.
• Проверить работоспособность схемы. Если все работает, собранную АКБ, контроллер разместить в гнезде, закрепить с помощью герметика.

Если ЗУ не универсальное, потребуется дополнительная переделка. Шуруповерты на 12 V с универсальным зарядным устройством собирают так же, но используется защитная схема подключения 3х18650 3,7 В на литиевые аккумуляторы. Точно так же переделывается отвертка с использованием комплекта АКБ 18650 в количестве 2 элементов.

Соединение элементов батареи

Зарядное автоматическое устройство

Соединение Li—Ion аккумуляторов для шуроповерта выполняется несколькими способами:

1. Применение специальных кассет. Метод быстрый, но контакты обладают большим переходным сопротивлением, могут быстро разрушиться от сравнительно больших токов;
2. Пайка. Способ, годный для умеющих паять, так как надо обладать определенными навыками. Пайка должна производиться ускоренно, потому что припой быстро остывает, а долгий нагрев может повредить аккумулятор;
3. Точечная сварка. Является предпочтительным методом. Не все имеют сварочный аппарат, такие услуги могут оказать специалисты.

Соединение элементов пайкой

Важно! Элементы должны соединяться последовательно, тогда напряжение аккумуляторов складывается, а емкость не изменяется. На втором этапе припаиваются провода к контактам собранной батареи и к защитной плате согласно схеме подключения

К контактам самой батареи для силовых цепей припаиваются провода с площадью сечения 1,5 мм². Для других цепей можно брать провода потоньше – 0,75 мм²;

На втором этапе припаиваются провода к контактам собранной батареи и к защитной плате согласно схеме подключения. К контактам самой батареи для силовых цепей припаиваются провода с площадью сечения 1,5 мм². Для других цепей можно брать провода потоньше – 0,75 мм²;

Затем на батарею надевается кусок термоусадочной трубки, но это не обязательно. На защитную микросхему также можно надеть термоусадку, чтобы изолировать ее от соприкосновения с аккумуляторами, иначе острые выступы пайки способны повредить оболочку элемента и спровоцировать КЗ.

Подключение шуруповёрта к зарядному устройству

Последовательность действий:

1. Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.

2. Разобрать старый аккумулятор и вынуть из него севшие элементы.

3. Просверлить в корпусе аккумулятора отверстие для кабеля, продеть кабель в отверстие. Желательно уплотнить соединение изолентой или термоусадочной трубкой, чтобы провод не вырвался из корпуса.

4. Удалённые из аккумулятора элементы нарушат развесовку шуруповёрта — рука будет уставать. Чтобы восстановить баланс, в корпус следует поместить груз — это может быть плотное дерево или кусок резины.

5. Припаять кабель к клеммам бывшего аккумулятора, подключаемым к шуруповёрту.

6. Собрать корпус аккумулятора.

7. Остаётся испытать обновлённый инструмент в работе.

Монтаж готового блока питания в корпусе старого аккумулятора

Порядок действий:

1. Разобрать старый аккумулятор и вынуть из него неработающие элементы.

2. Установить блок питания в корпус аккумулятора. Подключить контакты высокого напряжения и клеммы низкого напряжения.

3. Собрать и закрыть корпус аккумулятора.

4. Установить аккумулятор в шуруповёрт.

5. Включить вилку блока питания в розетку и проверить обновлённый сетевой инструмент в работе.

Самодельный блок питания

Пошаговая инструкция:

1. Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.

2. Установить элементы электрической схемы блока питания на монтажную плату, припаять контакты.

3. Установить собранную плату в корпус. Проверить тестером наличие напряжения на выходе.

4. Подключить провода низкого напряжения к клеммам старого аккумулятора. Собрать корпус.

5. Подключить шуруповёрт к электрической сети и проверить его работу.

Подключение к внешнему блоку питания

Что делать:

1. Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.

2. Подобрать подходящий блок питания, например, от ноутбука. Подобрать к нему переходник для разъёма низкого напряжения.

3. Подключить шуруповёрт к новому блоку питания и проверить его работу.

Подключение к блоку питания от компьютера

Инструкция:

1. Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.

2. Разобрать корпус шуруповёрта. Найти внутри провода питания двигателя. Припаять к проводам разъёмы для компьютерного блока питания.

3. Вывести из корпуса разъёмы для подключения компьютерного блока питания.

4. Подключить шуруповёрт к новому блоку питания.

5. Включить блок питания в сеть и проверить работу прибора.

Какой литиевый аккумулятор выбрать?

В 7 из 10 случае для шуруповертов применяют 12-вольтовые аккумуляторные батареи.

Величина напряжения — определяющий фактор при выборе. Его можно уточнить в технической документации к прибору, в интернете.

Новые батарейки подбирают, учитывая:

• Значение разрядного тока. Шуруповерты работают от аккумуляторов с высоким параметром разрядного тока. Уточнить необходимый параметр для конкретной модели можно в технической документации. Делать выбор батарейки только по ее емкости — ошибка, поскольку основным параметром является ток. Он может колебаться в пределах 15-30 А, иногда до 40 А.
• Характеристики литий-ионных элементов. Аккумуляторы стандарта 18650 должны иметь одинаковые характеристики емкости.
• Количество новых батареек. Расчет выполнить несложно. Соотношение следующее — 3 Ni-CD равны 1 Li-ion. 12-вольтовый старый блок заменяют на блок из 3 литий-ионных элемента.

Рассчитывая число новых источников помнят, что повышенное напряжение (например, вместо 3 Li-ion взамен 10 Ni-CD взять 4 литиевых) увеличит износ оборудования, сократит срок эксплуатации. Но мощность увеличится. Поэтому нужно взвесить все за и против. Не стоит спешить и с установкой источников в инструмент. Первоначально их нужно полностью зарядить.

Как провести замену неисправных элементов питания

Помимо восстановления непригодных элементов АКБ шуруповерта, наиболее эффективный ремонт аккумулятора шуруповерта – это замена элементов питания, входящих в его состав, на новые. Перед ремонтом необходимо приобрести подходящие аккумуляторы в интернете. Технические характеристики их должны быть идентичными тем, которые указаны на корпусе банок в аккумуляторном блоке шуруповерта.

Чтобы поменять аккумуляторы в блоке своими руками, потребуется паяльник и материалы для пайки: олово и спиртовой флюс (на канифоли).

Замена аккумуляторов требует выполнения некоторых правил.

• Для соединения банок нужно использовать пластины, ранее отпаянные от элементов питания. Они имеют правильное сечение и нужный показатель сопротивления.
• Чтобы не перегреть банки во время пайки, ее следует проводить быстро. Излишний нагрев аккумуляторов может привести их в негодность.
• Батареи соединяются последовательно: минус каждой банки соединяется с плюсом следующей.
• Собрав аккумуляторный блок, проведите не меньше 3-х циклов полного разряда и заряда АКБ.

Блок питания для шуруповерта своими руками

Стандартное зарядное устройство использует трехканальную микросхему. На ней, в зависимости от вольтажа, размещается различное количество транзисторов, например, в заряднике на 12 вольт ставится 4 транзистора. Чтобы снижать негативные воздействия тактовой частоты, в блоках устанавливаются конденсаторы. Они бывают импульсного или переходного типа. Чтобы минимизировать последствия от перегрузок электрической сети, в зарядных устройствах применяются тиристоры.

Стандартная схема зарядки шуруповерта

Это важно: в различных моделях устанавливается не только разное количество транзисторов – они существенно отличаются по своей емкости. Блок питания для шуруповерта из энергосберегающей лампы Для того чтобы сделать ИБП из энергосберегающей лампы, необходимо содержащийся в каждой лампе электронный дроссель немного изменить, поставив перемычку, и после подключить к импульсному трансформатору и выпрямителю

Для источников питания небольшой мощности (от 3.7 в до 20 ватт), можно обойтись без трансформатора. Для этого необходимо просто добавить несколько витков полупроводника на магнитопровод располагающегося в балласте лампы дросселя, если там будет место для этого. Обмотку можно делать прямо поверх заводской. Для этого лучше использовать провод с изоляцией из фторопласта.

Блок питания для шуруповерта из зарядного устройства

Один из самых дешевых способов сделать блок питания – это использовать обычное зарядное устройство для смартфона. В каждом доме сейчас их два или более, а если у вас нет лишнего, можно приобрести за 50–100 рублей.

Так выглядят внутренности зарядки от смартфона

Переделка зарядки производится в следующей последовательности:

• С помощью эмалированного проводника маленького диаметра нужно добавить один виток обмотки. После этого включаем зарядку и подключаем к аккумулятору шуруповерта. Посредством осциллографа замеряем амплитуду импульсов и определяем напряжение, создаваемое одним витком дополнительной обмотки. • Выпаиваем разъем USB, снимаем тестовый виток и доматываем нужное количество витков до получения необходимого напряжения. Новая обмотка припаивается к заводской последовательно. • Меняем штатный конденсатор и стабилитрон на новые, соответствующие требуемому напряжению.

Импульсный блок питания для шуруповерта своими руками

Для импульсного блока подбирается подходящая микросхема, и сборка осуществляется в следующей последовательности:

• Диодные мосты и термистор ставятся на входе. • Устанавливаются два конденсатора. • Для синхронизации работы затворов полевых транзисторов применяются драйвера. • При установке транзисторов фланцы не закорачивают. С помощью изоляционных шайб и прокладок они крепятся к радиатору. • На выходе устанавливаются диоды.

Блок питания для шуруповерта из электронного трансформатора

Чтобы приспособить трансформатор под зарядное устройство вашего инструмента, его нужно доработать. Для этого нужно подключить конденсатор на выходе выпрямительного моста. Емкость определяется следующим образом – 1 мкФ на 1 Вт. Напряжение конденсатора должно быть не меньше 400 В. В разрыв одного сетевого кабеля нужно установить терморезистор, чтобы ограничить пусковой ток. Диодный мост устанавливается для выпрямления напряжения частотой 30 кГц. Для нормального функционирования устройства требуется обеспечить плавный пуск. С этим отлично справляется дроссель Л1.

Области применения [ править | править код ]

Малогабаритные никель-кадмиевые аккумуляторы используются в различной аппаратуре как замена стандартного гальванического элемента, особенно если аппаратура потребляет большой ток. Так как внутреннее сопротивление никель-кадмиевого аккумулятора на один-два порядка ниже, чем у обычных марганцево-цинковых и марганцево-воздушных батарей, мощность выдаётся стабильнее и без перегрева.

Никель-кадмиевые аккумуляторы применяются на электрокарах (как тяговые), трамваях и троллейбусах (для питания цепей управления), речных и морских судах. Широко применяются в авиации в качестве бортовых аккумуляторных батарей самолётов и вертолётов. Используются как источники питания для автономных шуруповёртов/винтовёртов и дрелей, однако здесь намечается тенденция к вытеснению их высокотоковыми батареями различных литиевых систем.

Несмотря на развитие других электрохимических систем и ужесточение экологических требований, никель-кадмиевые аккумуляторы остаются основным выбором для высоконадёжных устройств, потребляющих большую мощность, например фонарей для дайвинга.

Длительный срок хранения, относительная нетребовательность к постоянному уходу и контролю, способность стабильно работать на морозе до -40 °C и отсутствие возможности возгорания при разгерметизации в сравнении с литиевыми, малый удельный вес в сравнении со свинцовыми и дешевизна в сравнении с серебряно-цинковыми, меньшее внутренне сопротивление, большая надёжность и морозостойкость в сравнении с NiMH обуславливают по-прежнему широкое применение никель-кадмиевых аккумуляторов в военной технике, авиации и портативной радиосвязи.

Дисковые никель-кадмиевые аккумуляторы

Никель-кадмиевые аккумуляторы выпускаются также в герметичном «таблеточном» конструктиве, наподобие батареек для часов. Электроды в таком аккумуляторе — две прессованные тонкие таблетки из активной массы, сложенные в пакет с сепаратором и плоской пружиной и завальцованные в никелированный стальной корпус диаметром с монету. Используются для питания различных, в основном маломощных, нагрузок (током C/10-C/5). Допускают только небольшие зарядные токи, не более С/10, так как внутри корпуса должна успевать происходить рекомбинация выделяющихся газов. Благодаря замкнутой конструкции допускают длительный перезаряд с непрерывной рекомбинацией и выделением избыточной энергии в виде тепла. Напряжение такого аккумулятора ниже, чем у негерметичного, и мало изменяется в процессе разряда вследствие избытка активной массы катода, создаваемого с целью ускорения рекомбинации кислорода.

Дисковые аккумуляторы (как правило, в батареях по 3 шт. в общей оболочке, типоразмера аналогичного советскому Д-0,06) широко применялись в персональных компьютерах выпуска 1980–90 годов, в частности PC-286/386 и ранних 486, для питания энергонезависимой памяти настроек (CMOS NVRAM) и часов реального времени при отключенном сетевом питании. Срок службы аккумуляторов в таком режиме составлял несколько лет, после чего батарея, в большинстве случаев — впаянная в материнскую плату, подлежала замене. С развитием CMOS-технологии и уменьшением потребляемой мощности NVRAM и RTC аккумуляторы были вытеснены одноразовыми литиевыми элементами ёмкостью порядка 200 мА·ч (CR2032 и др.), устанавливаемыми в гнёзда-защёлки и легко заменяемыми пользователем, с аналогичным сроком непрерывной работы.

В СССР дисковые аккумуляторы были практически единственными доступными в широкой продаже аккумуляторами (кроме автомобильных и, позднее, NiCd размера AA на 450 мА·ч). Помимо отдельных элементов, предлагалась 9-вольтовая батарея из семи аккумуляторов Д-0,1 с разъёмом, аналогичным «Кроне», которая, однако, входила в отсек питания не у всех радиоприёмников, для которых предназначалась. Поставлялись только простейшие зарядные устройства с током С/10, заряжавшие аккумулятор или батарею примерно за 14 часов (время контролировалось пользователем).

Название аккумулятора	Диаметр, мм	Высота, мм	Напряжение, В	Ёмкость, А*ч	Рекомендуемый ток разряда, мА	Применение
Д-0,03	11,6	5,5	1,2	0,03	3	фотоаппараты, слуховые аппараты
Д-0,06	15,6	6,4	1,2	0,06	12	фотоаппараты, фотоэкспонометры, слуховые аппараты, дозиметры
Д-0,125	20	6,6	1,2	0,125	12,5	аккумуляторные электрические фонарики [ уточнить ] , миниатюрные радиоприёмники
Д-0,26	25,2	9,3	1,2	0,26	26	аккумуляторные электрические фонарики, фотовспышки, калькуляторы (Б3-36)
Д-0,55	34,6	9,8	1,2	0,55	55	прицел ночного видения 1ПН58 (блок из пяти Д-0.55С), фотовспышки, аккумуляторные электрические фонарики, калькуляторы (Б3-34)
7Д-0,125	8,4	0,125	12,5	замена батарее Крона

Сколько и каких аккумуляторов приобретать

В большинстве случаев для переделки любого шуруповерта на литиевые аккумуляторы используют элементы типоразмера 18650. Эта цифра означает линейные размеры:

• длина 65 мм (на самом деле чуть больше);
• диаметр 18 мм.

Эти батареи относятся к категории пальчиковых – имеют цилиндрическую форму с выводами положительного и отрицательного полюсов с противоположных сторон. Напряжение одного элемента в полностью заряженном состоянии составляет 3,6 вольт. Для каждого шуруповерта надо набрать необходимое напряжение. Его можно найти на корпусе старого аккумулятора.

Напряжение штатной батареи, В	Количество литий-ионных элементов	Итоговое напряжение, В
10,8	3	10,8
12	3-4	10,8 или 14,4
14	4	14,4
18	5	18

Очевидно, что из 3,6-вольтовых элементов не всегда удается набрать напряжение, строго равное номиналу. Так, для 18 в все получается идеально, а для 12 в придется довольствоваться или чуть меньшим, или чуть большим напряжением. Надо понимать, что в первом варианте немного упадет крутящий момент, а во втором он увеличится, но надо быть готовым к снижению ресурса механической части. К тому же есть вероятность, что повышенное напряжение может вывести из строя электронную схему управления. Хотя отзывы в сети говорят, что в этом плане все работает нормально.

Процесс сборки батареи

Первым шагом надо определить, уместятся ли новые элементы в старый корпус. Надо учитывать, что помимо аккумуляторов придется размещать также плату BMS (о ней ниже). В большинстве случаев места в старом кейсе не хватит, и сначала надо попытаться удалить оттуда все лишнее (перегородки, излишние крепления и т.д.)

Удаление излишних элементов из корпуса АКБ с помощью фрезы.

Альтернативный вариант – «напечатать» новый корпус на 3D-принтере. Не у всех есть такая возможность, но если получится – элементы можно разместить оптимальным образом.

Корпус, выполненный на 3D-принтере.

Литий-ионый элемент с полосками для пайки.

Из какого материала сделаны полоски – неизвестно (производители уверяют, что из никеля), но паяются они легко. Это значит, что можно исключить кислотный флюс и пользоваться обычным составом на основе канифоли. Исключается дополнительный фактор коррозии.

Элементы, спаянные в батарею.

Если есть желание, можно вклеить в корпус миниатюрный цифровой вольтметр или индикатор напряжения в виде световой полосы. Удобство использования немного повысится. Подключается такое устройство параллельно цепочке аккумуляторов через кнопку – чтобы не увеличивать разряд батарей в паузах работы.

Установка индикатора напряжения.

Следующим шагом надо установить в корпус плату BMS и подключить ее согласно схеме.

Установка платы балансира и стойки силовых контактов.

К контактной группе плата подключается проводниками сечением не менее 2,5 кв.мм. Для этого удобно использовать провода в мягкой силиконовой изоляции – она не боится перегрева (он может возникнуть при пайке или во время работы).

На этом замена аккумулятора закончена, можно окончательно собирать блок аккумуляторов, заряжать батарею и пробовать шуруповерт в работе.
