Снегоход из мотоблока

Зимой передвигаться по местности становится значительно сложнее, а покупка даже подержанного снегохода сопряжена со значительными финансовыми затратами. Решением проблемы является переделка мотоблока в снегоход. Все необходимое для этого можно найти на ближайшей свалке или в пункте приема металлолома. При наличии достаточной суммы приобретаются модульные гусеницы, устанавливаемые вместо колес на полуось.

Если взять за основу уже изготовленный трактор, то для работы потребуются:

старые широкие колеса от внедорожника;
листовая сталь шириной не менее 40 см;
транспортерная лента с кордовой основой.

Сделать снегоход можно разными способами. Выбор зависит от мастерства владельцев транспортного средства и наличия подручного материала.

Переделка может проводиться по таким направлениям:

Замена штатных колес на более широкие, оказывающие минимальное давление на снег. При необходимости на колеса цепляются приспособления для увеличения сцепления (цепи, канаты).
Закрепление колес в широких и легких грунтозацепах. Предварительно из камер выпускается воздух. Обода надеваются на колеса, которые накачиваются до предела.
Установка транспортерной ленты на колеса. Чтобы лента не слетала, на ее краях с помощью заклепок закрепляются алюминиевые планки.

Самодельный снегоход из мотоблока не поставит рекорда скорости. Но для поездки в лес за дровами или на зимнюю рыбалку его возможностей будет вполне достаточно.

Как переделать мотоблок

Усовершенствовать мотоблок многие владельцы желают для повышения комфорта во время работы. Самые часто встречающиеся модификации – это изготовление адаптеров и прицепов. Такой апгрейд позволяет расширить функционал мотоблока, потому что адаптер позволяет не только перевозить различные грузы, но и использовать мотоблок в качестве транспортного средства.

Усовершенствование мотоблока позволит создать целый мини-трактор. Адаптеры и прицепы могут иметь собственное рулевое управление, что намного удобнее, чем использовать руль от мотоблока. Есть много пошаговых фото-инструкций и видео, показывающих, как создать прицеп. Один из важнейших элементов такого устройства – рама, которая изготавливается из швеллера или труб. Колеса могут быть взяты от любого автомобиля, идеальный вариант – колеса от квадроцикла. Мосты можно взять от ВАЗ 21-09, их необходимо укоротить. Рулевая колонка может быть взята от того же автомобиля. Водительское кресло позволит производить работы с максимальным комфортом.

Кроме того, из мотоблока можно сделать мини-экскаватор, для создания которого необходима гидравлическая система. Такой экскаватор очень удобен для строительства на приусадебном участке, ведь он компактен и может проехать там, где тяжелая техника не сможет.

Трехколесник на базе «Муравья»

Этот легкий вездеход собирался для целей помощи для работ по участку в деревне. То есть он должен перевозить песок, дрова. землю по трассам со средними дорожными условиями. До этого проекта автор собирал тележку на мотоблоке, но она не отличается не особенными качествами проходимости, не тягой для перевозке тяжелых грузов.

Использованные агрегаты и материалы при создании этого вездехода:

1) Китайский двигатель 2) Вариатор под него 3) Рама от мотоцикла муравей 4) редуктор от мотоцикла муравей 5) ступицы от муравья 6) амортизаторы тоже от муравья 7) полуоси от оки

Рассмотрим более детально произведенные работы для создания этого вездехода.

Вот фотография тележки с мотоблоком, как видно из фотографии колеса совсем небольшие и сильно буксуют, особенно при нагрузке тележки. К тому же подобный агрегат весьма плохо поворачивает, именно поэтому автор и задумался над созданием чего-то более мощного.

Для начала автор занялся полным восстановлением ступиц и полуосей, так как они находились не в лучшем состоянии.

После того как работы над ступицами и полуосями были завершены, автор начал устанавливать их на раму от мотоцикла муравей. Было переделано шлицевое, которое шло на редуктор будущего вездехода. Так же производились работы по карданному валу, который был разрезан для заварки через втулку при помощи электро заклепок

Малый шкив, который с грузами и большой гайкой был закреплен на валу двигателя, и он является ведущим. Большой шкив с пружиной и косыми упорами является ведомым, он был установлен следующим образом: ремень тянет щеки шкива, а косынка щеки наезжает на ответную косынку. Затем сдергивается стопор, сторона косынки перекидывается и устанавливается ведомый шкив.

После установки и проверки обнаружился просчет, дело в том, что ведущий шкив рассчитан на обороты 1000-3500, а на этом вездеходе установлено сцепление с редуктором 1:2, поэтому вал крутится 500-1700 оборотов в минуту. Следовательно вариатор при подобной схеме работать не будет, таким образом автор встал перед выбором либо увеличивать вес грузиков, либо заменить двигатель.

Вариатор необходим, так как выполняет роль сцепления, для этого ремень был слегка натянут так, чтобы мотор при этом прокручивался. причем щеки ведущего диска не должны касаться ремня.

Возможно следует увеличить количество электро заклепок, чтобы валы не сорвала при сильных нагрузках, но посмотреть это можно будет только на практике.

Но испытывать вездеход автор не может, так как не работает вариатор.

Точнее он работает но не так, как должен причиной тому слишком малые обороты. Поэтому автор решил заменить двигатель на лифан мощностью в 9 л. с. Пока автор раздумывал над заменой двигателя, он приступил к работам по трансмиссии.

Были соединены валы:

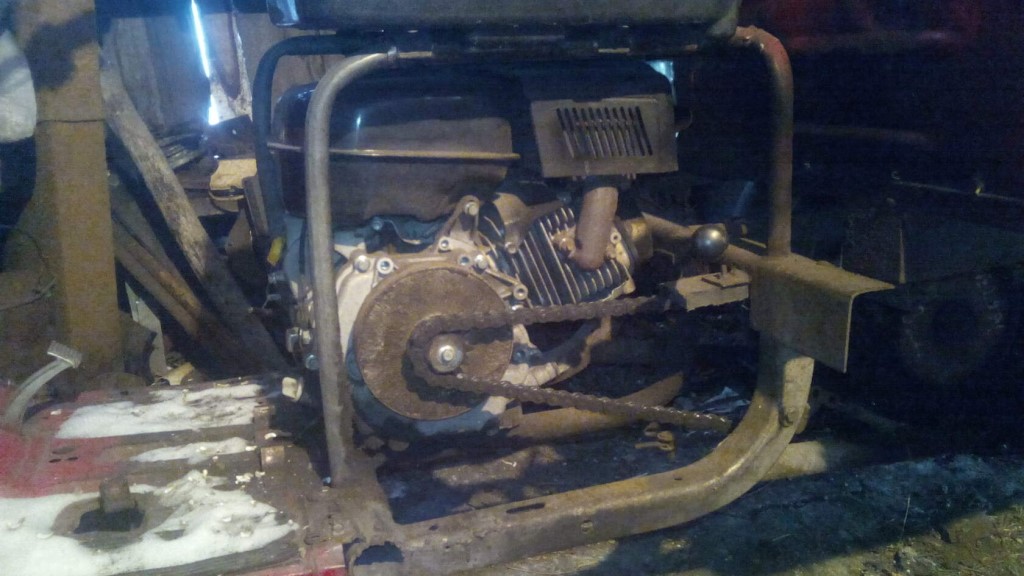

Был установлен двигатель лифан и подключен промежуточный редуктор:

Так же были завершены токарные работы и автор приступил к сбору ступиц. Не смотря на то, что ось всего 12 мм, она вполне должна выдержать массу вездехода. Был установлен подшипник с внутренним диаметром 17 мм. Диск был взят от китайского скутера, а тормоза и гидравлика от мотоцикла Минск. автор решил обойтись без заднего тормоза:

После сборки и установки всех деталей автор приступил к испытаниям вездеход. машина легко тащит нагрузку до 300 килограмм по слабым но ровным грунтам. максимальная скорость вездехода получилась около 30 километров в час.

Багги из мотороллера Муравей своими руками

Уважаемые посетители сайта «Самоделкин друг« сегодня мы с вами рассмотрим пошаговые фото сборки самодельного багги с узлами и агрегатами Отечественного грузового мотороллера «Муравей» Автор : Dr 194 на сайте DRIVE2 опубликовал свое Багги собранное из запчастей от муравья и Отечественного Автопрома, первоначально был приобретен донор для проекта и им оказался старенький мотороллер купленный у Дедушки из соседней деревни. Задняя часть полностью была срезана (редуктор, полуоси, колеса, амортизаторы) без каких либо конструктивных изменений встроено в заднюю часть багги. Передняя подвеска, а именно балка, колеса заимствованы от автомобиля «НИВА» правда автору ее пришлось укорачивать чтоб подогнать по ширине с колеёй муравья.

Рама сварена из проф трубы следующих размеров 40 х 40 х 20 мм всего было приобретено 8 шт по 6 м, а так же профиль 50 х 50 мм 6 м 1 шт, косынки 90 мм. На ступицы муравья были одеты тормозные диски от нивы, тем самым получилась переходная плита для крепления автомобильного колеса радиусом 16 R (низкопрофильная бричстоун)

Рулевое управление НИВА, двигатель мотороллер муравей после ремонта и замены колец.

И так, давайте рассмотрим особенности конструкции багги более подробно.

Материалы

ДВС и КПП грузовой мотороллер «Муравей»
передняя подвеска «НИВА»
задняя подвеска «Муравей»
проф труба 40х40х20 мм 50х50 мм
косынка 90 мм
колеса с низкопрофильной резиной R-16 (бричстоун)
краска, наклейки

Инструменты

сварочный аппарат
УШМ
дрель
набор гаечных ключей
слесарный и измерительный инструмент
умелые руки

Пошаговые фото сборки багги своими руками.

Передняя подвеска от Отечественного автомобиля «НИВА» Донор старенький грузовой мотороллер «Муравей»

Рама сварена из профиля 50х50 и 40х40х20 мм

Задняя часть (редуктор, полуоси, амортизаторы) Муравей.

Передняя балка была укорочена, дабы совместить ее с колеёй муравья. Перед установкой двигатель пришлось разобрать, заменить кольца и прокладку.

Трактор из мотоблока

Процесс многочасового хождения по полю за агрегатом мало кому понравится. Намного проще косить траву, пахать или окучивать грунт, сидя на удобном стульчике, закрепленном на прицепной тележке. В торговых точках представлено множество фирменных адаптеров, прицепов и тележек. Но они имеют немалую стоимость, которая многим не по силам. Сделать мини-трактор из мотоблока Нева можно практически бесплатно, воспользовавшись теми инструментами и материалами, которые есть под рукой.

Необходимы такие приспособления и материалы:

дифференциал от легкового автомобиля;
колеса от малолитражки;
звездочки и цепи от мотоцикла;
шестигранный полнотелый стальной профиль;
стальные уголки 50 мм;
жесть для изготовления крыльев.

Первая сложность, которая возникает при изготовлении трактора-самоделки своими руками, — это высокий центр тяжести. Понизить его невозможно по чисто техническим причинам. Увеличить устойчивость трактора можно только одним способом — расширить его колесную базу. Для этого используется шестигранный профиль, который крепится к ступицам шплинтами. При расширении колеи до 120 см мотоблок обретет нормальную устойчивость. Установка дифференциала позволит агрегату легко проходить повороты.

Сборка мини-трактора проводится в такой последовательности:

Сварка каркаса прицепной части. Закрепление дышла с фланцем, проделывание в нем отверстий для болтов (соединение нужно делать разборным, чтобы иметь возможность транспортировать мотоблок в багажнике или прицепе).
Изготовление ходовой части. На тележку устанавливаются колеса. Чтобы сделать полный привод на оба моста, на полуоси привариваются звездочки, ставятся натяжной механизм и цепи.
Сборка кузова и сиденья. При необходимости устанавливается навес над водителем. Проводятся настройка и регулировка органов управления.
Электрификация созданной машины. В качестве источника энергии используется тракторный генератор или аккумулятор. Для удобства вождения целесообразно установить 2 фары — спереди и сзади (для движения задним ходом).

Во время ходовых испытаний проверяются устойчивость и проходимость самоделки. Если ведущие колеса теряют сцепление с грунтом, то они или корпус мотоблока нагружаются утяжелителями.

Корпус

Создание корпуса является одним из сложных этапов. Подходящими материалами для этого является стеклопластик или стекловолокно. Можно применять и листовой металл, но искусственный обвес будет весить меньше.

Сначала из кусков пенопласта вырезается «болванка» корпуса, для чего потребуется разработать предварительный чертеж. На подготовленную форму наносится стекловолокно. Слоев будет несколько, поэтому между ними устанавливаются металлические крепления для последующей фиксации нового обвеса к раме. Чтобы каждый слой качественно скреплялся между собой, их промазывают дополнительно эпоксидной смолой. Корпус нужно качественно просушить, а затем прогрунтовать и покрасить.

После установки всех компонентов и подключения систем, нужно проверить работоспособность и обкатать транспортное средство, постепенно повышая нагрузку.

Мотороллер Муравей сегодня, к сожалению, уже снят с выпуска и продаж производителем. Однако приобрести подержанную модель все же представляется возможным.

Такие мотороллеры уже успели завоевать массу поклонников благодаря своим характеристикам. Больше грузоподъемности в сравнении с мотоциклами, доступная стоимость, удобство эксплуатации — все это делает модель приоритетной среди другой мототехники.
