Основные параметры резьбы

Профиль резьбы

Под профилем следует понимать контур сечения, который имеет виток резьбового соединения в проходящей через его ось плоскости. Иными словами, это геометрическая фигура, получаемая в плоскости, которая проходит через ось. Резьбы классифицируются на:

  1. треугольные;
  2. трапецеидальные;
  3. прямоугольные;
  4. круглые;
  5. упорные.
ВидФорма и размеры профиляТипыПрименение
ТреугольнаяРавнобедренный треугольник: · у метрической – угол при вершине 60°;

· у дюймовой – 55°;

· у трубной — 55°.

Высота:

H1 = 0,5p · tg(60) *

· метрические; · дюймовые;

· трубные

1. метрическая – основной вид соединений; 2. дюймовая – в современных изделиях применение не допускается;

3. трубная – герметичное соединение труб и арматурных деталей трубопроводов.

ТрапецеидальнаяРавностороння трапеция с углом 30°. Высота:

H1 = 0,5p

· однозаходная (образуется одним выступом); · многозаходнаяПередача движений (вращательно-поступательных и вращательных) в тяжело нагруженных соединениях.
ПрямоугольнаяНестандартный профиль в виде квадрата или прямоугольникаГрузовые, ходовые винты – для передачи движения в тяжело нагруженных крепежных соединениях. Обязательно указание всех размеров соединения на чертежах.
КруглаяЗакругленный профиль из дуг, которые связаны прямолинейными участками, угол профиля 60°Преимущества – продолжительный срок службы и высокое сопротивление при нагрузках. Используется на деталях: · которые часто свинчиваются;

· работают в средах с высоким загрязнением;

· на тонкостенных элементах деталей, где резьба накатана или выполнена штамповкой.

Пример использования: стяжки в вагонах, арматура пожарной техники, цоколь электролапмы.

УпорнаяНеравнобочная трапеция, угол рабочей стороны 3°, нерабочей – 30°. Высота:

H1 = 0,75p

· однозаходная; · многозаходнаяВ домкратах, прессах – для передачи значительных усилий, которые действуют в одном направлении.

Примечание: *р – шаг

Выбор профиля оказывает влияние на показатели прочности, технологичности и силы трения в крепежном соединении.

Применение

Раньше резьба с прямоугольным сечением использовалась преимущественно при изготовлении винтовых механизмов. Сейчас этот вид нарезки применяется очень редко из-за технологических сложностей, возникающих во время создания резьбового соединения, и большого количества зазоров, появляющихся между винтовыми витками при износе. В нынешнее время этот вид нарезки полностью заменен трапецеидальной резьбой. В ней зазоры устраняются при помощи стягивания разрезной гайки.

Резьбу с прямоугольным сечением продолжают применять в промышленном секторе для изготовления креплений, регулировочных инструментов и соединений, где необходимо свести самоотвиничивание силовых элементов к минимальным значениям. С применением технологии прямоугольной нарезки производятся следующие устройства:

  1. Болт – стержень цилиндрической формы с головкой. Согласно ГОСТ 7798-70, это крепежное изделие изготавливается в 3 исполнениях, различающимися местоположением отверстий. Размеры стержня и головки болта должны соответствовать длине диаметра резьбового соединения. Чаще всего болты с прямоугольной резьбой изготавливаются с шестигранной головкой.
  2. Шпильки – цилиндрические стержни, на обоих концах которых присутствует резьба с квадратным профилем. Применяются для соединения различных устройств и деталей. Пример обозначения шпильки: M300´1.6-6g´110.59, где соответственно указывается диаметр изделия, его шаг, поле допуска, длина и класс прочности. Шпильки применяются в тех случаях, когда соединить детали невозможно при помощи болтов, что связано с высокими показателями толщины изделия.
  3. Винты – стержень цилиндрической формы с головкой и резьбой. Эти устройства отличаются от болтов наличием углублений для отверток и других инструментов. Они применяются для фиксации деталей во время процедуры их сборки или ремонта. Существует 3 разновидности винтовых конструкций: установочные, регулирующие и крепежные. Согласно ГОСТ № 1491-80 и ГОСТ № 17474-80 винты обязаны изготавливаться с цилиндрической или полупотайной головкой. Резьба с квадратным профилем используется при изготовлении ходовых или грузовых винтов.
  4. Гайки – детали, навинчиваемые на болты или шпильки. Они обладают резьбовыми отверстиями и характеризуются по параметру высоты: низкие, средние, высокие и особо высокие.
  5. Шайбы – штампованные кольца, подкладываемые под гайки или головки крепежных инструментов. Они могут исполняться как с фаской, так и без нее. ГОСТ 11371-78 устанавливают для шайб параметры толщины, длины, материала и покрытия.

Ограниченность применения резьбы с прямоугольным профилем обусловлена невозможностью устранения ее главных недостатков. Ее нельзя подвергнуть фрезерованию или шлифовке. По этой причине этот вид нарезки очень трудно создавать в промышленных масштабах. Основной областью применения прямоугольного вида резьбы является машиностроительный и приборостроительный сектора, где часто используются крепежные устройства (болты, гайки, шайбы, шпильки и винты).

Ход и шаг

Важными резьбовыми элементами являются:

  1. Шаг. Этот параметр представляет собой расстояние, на котором расположены одноименные точки профиля в направлении, параллельном оси. Это участок, который разделяет одноименные точки на двух соседних витках. Обозначается буквой «Р». Исходя из размера диаметра изделия, используются соединения с шагами:

Для изделий диаметром менее 68 мм применяются резьбы с крупными и мелкими шагами. Только с мелкими шагами нарезаются резьбы на изделия диаметром более 68 мм.

Ход резьбы. Под этим определением следует понимать отрезок, длиной равной расстоянию по направлению, параллельному оси резьбы, между двумя одинаковыми точками на рядом расположенных витках одного захода. Обозначается Ph. Он равен у:

  • однозаходной – шагу, т.е. Ph=P;

многозаходной – произведению количества заходов на длину шага, т.е. Ph=nP.

Шаг указывается на маркировке, также его можно определить из параметрических таблиц. Крупные шаги, они являются основными, на маркировке не указываются. Также шаг определяется путем:

  1. измерения резьбовыми калибрами (резьбомерами);
  2. сопоставления резьб различных деталей между собой;
  3. ввинчивания во внутреннюю резьбу наружной, при этом не должно быть сопротивления ввинчиванию;
  4. измерения с помощью штангенциркуля хода и деления полученного значения на число заходов.

Для измерения шага рекомендуется использовать болт, а не гайку, потому что есть возможность контролировать процесс измерений визуально. Цель определения шага – правильный выбор инструмента для нарезания или сверла под отверстие для резьбы.

Нарезание многозаходной резьбы

Для нарезания требуется соблюдения определённых правил на металлорежущем оборудовании. Операция требует точного соблюдения угловых делений в момент последовательного перехода от одного шага к другому. Это позволяет выдержать точное число заходов резьбы.

Нарезание производится следующими способами:

  • постепенным поворотом закреплённой детали на заданный угол в поводковом патроне;
  • фрезерованием изделия дисковыми или гребенчатыми фрезами (обработка производиться непрерывно или последовательно путём деления на составные части).

Настройку станка производят не на шаг, как для однозаходной конструкции, а на величину хода. В этом случае шаг и ход определяют расстояние, которое должен проходить резец или фреза за один оборот вращения заготовки. Например, для нарезания трёхзаходной системы на болт диаметром 20 миллиметров величина шага должна составлять два миллиметра. На станках, оборудованных для проведения таких операций, на коробке передач предусмотрены специальные положения. Нарезание многозаходной конструкции с указанными параметрами, производится установкой рычага управления коробки передач на передней бабке на шаг с индексами 2х3. На других станках величину хода настраивают при помощи специального звена по изменению шага.

Полученный результат позволяет определить количество секторов и угол, на который необходимо повернуть заготовку, закрепив заново в шпинделе. В некоторых станках для решения этой задачи предусмотрены делительные устройства. Они позволяют точно выставить необходимый угол. Например, для нарезания трёхзаходной резьбы его поворачивают по часовой стрелке на двадцать делений. Для чётырёхзаходной необходимо осуществить поворот на 15 делений. Чем больше количество необходимых нарезок, тем меньшее количество делений следует выставить.

Если такое устройство не предусмотрено, используют отверстия, предусмотренные в шпинделе. Они позволяют производить изменение угла, начиная с 30° с изменяемым шагом в 15 и 30 градусов. Они соответствуют наиболее часто используемым количествам заходов от 12 до 2.

Диаметры резьбы

Это важнейший параметр, которым определяется метрическая резьба. Некоторые сведения отражены в таблице.

Вид диаметраОбозначениеОписание
Наружная
1наружныйDсоответствует диаметру цилиндра, который условно описывается по вершинам (выступам)
2внутреннийD1это диаметр цилиндра, условно описанного вокруг впадин
Внутренняя
1наружныйdсоответствует диаметру цилиндра, который условно описывается по впадинам
2внутреннийd1это диаметр цилиндра, условно описанного вокруг вершин (выступов)

Кроме того рассматриваемый тип крепежного соединения определяется диаметрами:

  1. Средний (D2 – для наружной; d2 – для внутренней) – диаметр условного цилиндра, расположенного соосно с резьбой, все образующие которого пересекаются с ее профилем так, что получающиеся при пересечении с резьбовой канавкой отрезки, равняются половине ее номинального шага.
  2. Номинальный – это диаметр, используемый при обозначении на чертежах, в справочных материалах и другой документации; он характеризует ее размеры. Его величина равна величине наружного диаметра.

В ГОСТ 24705-2004 приведены стандартизированные значения перечисленных диаметров.

Приборы контроля резьбы

Для вычисления характеристик метрической разновидности резьбы при помощи комплексного метода контроля используются калибры в виде колец и скобы. Измерения проводятся в соответствии с ГОСТом 17763. Контроль внутреннего нарезания производится калибрами-пробками. Контроль нарезки с углом профиля 55° осуществляется при помощи микрометра со специальными вставки. На измерительный прибор устанавливается 5 комплектов вставок, размер которых определяется шагом резьбы. Существует 2 основных вида вставок:

  • призматическая: устанавливается на место пятки микрометра;
  • конусная: ставится в отверстие винта микрометра.

Работники ОТК для контроля угла профиля резьбы используют приспособления со встроенными индикаторами: микроскопы и проекторы. Они могут быть оснащены раздвижными вставками и наконечниками в виде шариков. Конструкция приборов с индикаторами представляет собой упорную планку, держатель и индикаторы. Главным преимуществом индикаторных приспособлений является их универсальность. С их помощью можно проводить измерительные работы как при расточке, так и при обточке детали. Они обеспечивают высокую точность измерений за короткий временной промежуток.

Сотрудники фабрик и заводов во время контроля резьбы применяют штангенциркуль и штихмассы, производящие замеры линейных единиц измерения. Они помогают определить размер резца, с помощью которого производится снятие необходимого количества стружки с заготовки. Эти измерительные приборы позволяют сэкономить время обработки отверстий средней и наибольшей степени точности.

Направление резьбы

Важной характеристикой, описывающей параметры метрической резьбы, является ее направление. Оно характеризует ориентацию винтовой линии, которая образует витки

По направлению резьбовые соединения классифицируют на:

  • правые;
  • левые.

В таблице приведено краткое описание направлений.

Направление резьбыОписаниеСфера применения
Правая· выступ при вращении движется по направлению от наблюдателя по часовой стрелке; · гайку надо вращать по часовой стрелке, чтобы навернуть на винт.Широко используется в машиностроении, наиболее распространённый вид крепежных соединений
Левая· выступ при вращении движется от наблюдателя против часовой стрелки; · гайку следует вращать против часовой стрелки, для того чтобы навернуть на винт.Применяется редко, например, для деталей, при работе которых происходит вращение в левую сторону: · шпильки для крепления в автомобиле левых колес;

· в велосипедах влево завинчивается крышка трещотки и левая педаль в шатуне;

· при стяжке талрепом;

· в баллонах, работа с которыми требует контролирования объема газа (пропановые баллоны);

· в некоторых уникальных изделиях для защиты покупателя от приобретения поддельной продукции

Все крепежные детали с левой резьбой имеют особую маркировку.

На болтах на торце шестигранника проставляется буква «Л». На шпильках буква «Л» также нанесена на торце. Штуцера и гайки маркируются двумя канавками, нарезанными на шестиграннике.

Размеры метрических резьб

Разброс величин диаметров этой резьбы в промышленности имеет диапазон от 0,25 до 600 мм, причем при диаметре более 68 мм резьба будет только мелкой, тогда как до этой величины ― варьируется. Резьба с крупным шагом применяется в соединениях, находящихся под большой и ударной нагрузкой. Также интересно то, что у крупной резьбы шаг всегда фиксирован по отношению к диаметру, в отличии от мелкого, который может меняться, что отдельно и дополнительно указывается при маркировке.

Например, если в технических документах или чертежах в местах соединения деталей встречается «М16», это значит, что под буквой М понимается метрическая резьба. Размеры внешнего диаметра витков ― 16 мм, и крупный шаг стандартной резьбы ― 2 мм, согласно сведениям, указанным в таблице (резьба второго ряда указана в скобках). Итак, резьба метрическая: основные размеры (ГОСТ 24705-2004).

Дефекты резьбовых соединений

При контроле резьбовых поверхностей могут быть выявлены следующие дефекты резьбовых соединений:

  1. Рваная нарезка. Этот дефект возникает при отличии диаметров отверстия и стержня от номинального диаметра. Также причиной может послужить недостаточная острота режущего инструмента. Для предупреждения проблемы необходимо тщательно проконтролировать значения всех диаметров и заменить затуплённый инструмент на подточенный.
  2. Тупая нарезка. Этот дефект проявляется, если номинальный диаметр меньше диаметра отверстия, но больше диаметра стержня. В итоге при нарезании профиль становится неполным. Чтобы избежать подобный дефект, нужно перед нарезанием провести точные измерения диаметров.
  3. Конусность резьбы. Причиной появления этого дефекта выступает неправильный размер режущего предмета, зубья которого срезают лишний металл. Единственным способом решения этой проблемы является соотнесение установленных размеров детали и режущего прибора.
  4. Тугая нарезка. При несоблюдении размерности детали и шероховатости резьбы инструмента процесс нарезания проводится с трудом. Этот дефект предупреждается при помощи корректного измерения параметров заготовки и определения правильных размеров режущего инструментов.

Для контроля дефектов резьбы используются калибры. Они подразделяются на следующие разновидности:

  1. Калибр расположения. Этот вид калибров создаётся по среднедопускаемым размерам контролируемой детали. Проверка происходит посредством вхождения калибра расположения в заготовку. Если нарезание выполнено надлежащим образом, то вход должен совершиться с большей или меньшей плотностью плавно и гладко.
  2. Калибры с пределами. Этот тип калибров изготавливается в соответствии с предельными размерами исходной заготовки. Он разделён на 2 стороны. Одна из них соответствует максимальному размеру детали, другая – минимальному. Одна сторона должна не проходить в измеряемое отверстие, чтобы мастер смог определить подлинные размеры детали.
  3. Контрольные калибры. Этот вид калибров предназначен для проверки параметров отверстий непосредственно во время рабочего процесса.
  4. Приемные калибры. Эти калибры являются специализированными инструментами, являющихся первостепенными рабочими приспособлениями для сотрудников отделения технического контроля (ОТК), которые осуществляют свою деятельность на проверочных пунктах.

Особенности резьбы

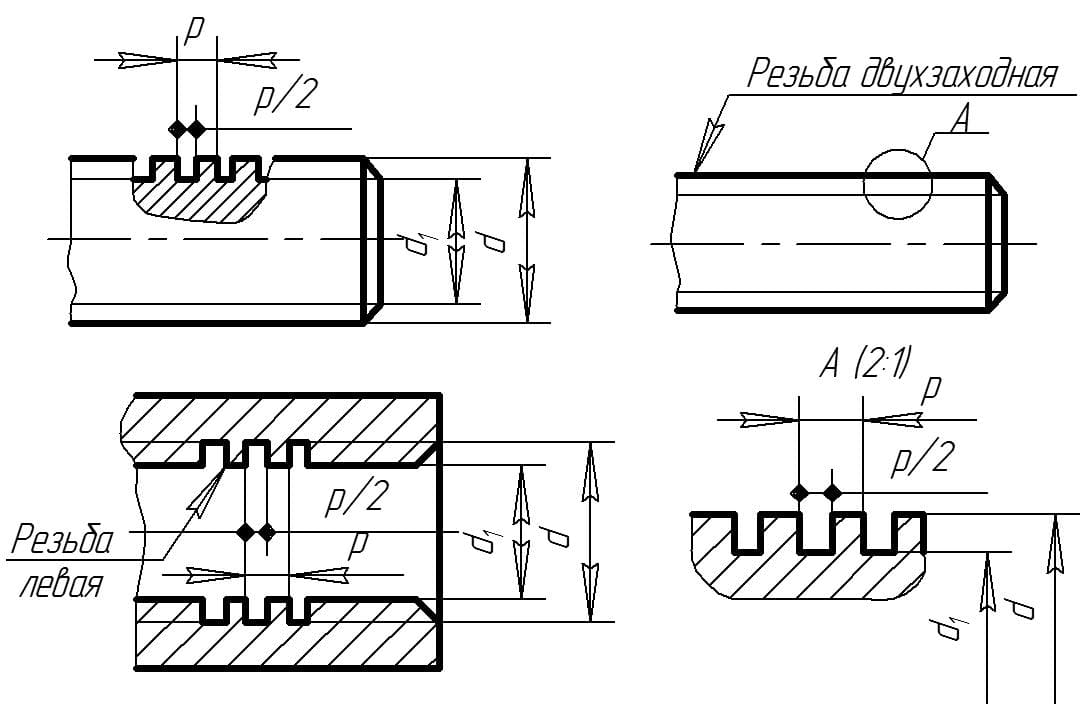

Прямоугольная резьба обладает нестандартным квадратным профилем, поэтому для нее не установлены стандартные параметры шага, диаметра, величины среза и хода. Глубина профиля данной разновидности нарезки равняется половине шага. Основные размеры резьбовых соединений с прямоугольным профилем определены в ГОСТ 9150-81.

По методу образования выделяют левую и правую прямоугольные резьбы. Левая разновидность нарезки создана контуром, осуществляющим вращение против часовой стрелки. Контур перемещается вдоль оси, относительно наблюдателя. Правая резьба образована контуром, производящим вращательные движения по часовой стрелке. Движение производится вдоль оси по направлению от наблюдателя.

Прямоугольная резьба может быть однозаходной (нарезка произведена в виде 1 витка). В этом случае груз, размещенный на винтах резьбовых соединений, не сможет самостоятельно опуститься без влияния дополнительной силы трения. Это преимущество однозаходной нарезки обусловлено наличием свойства самоторможения. Также изготавливаются многозаходные резьбовые соединения, где нарезка осуществлена в виде 2-3 раздельных витков, расположенных на равной дистанции. Число заходов прямоугольной резьбы возможно измерить при помощи следующей формулы: Z = L/S, где S – размер шага и L – значение хода.

Прямоугольная резьба обладает множеством схожих особенностей с трапецеидальной ленточной разновидностью нарезки. Обе разновидности нарезания используются для превращения вращательного вида движения в поступательное, обладают свойством самоторможения и не имеют точных стандартов изготовления. Тем не менее прямоугольная резьба уступает трапецеидальной по показателям прочности и технологичности. Также ленточная резьба имеет более простую технологию изготовления, располагает высокими показателями силы трения и не требует дополнительного фиксирования. Но она уступает резьбе с прямоугольным сечением по величине КПД. Сейчас прямоугольная резьба постепенно заменяется трапецеидальной во многих сферах промышленности из-за большого количество недостатков.

Виды резьбы

Как уже отмечалось, все виды стыков этого класса стандартизированы. Например, ГОСТ 24705-2004 определяет размеры метрического профиля, в частности, угол в основании, шаг и пр. Всего к метрическому виду относят порядка 15 отечественных и иностранных стандартов.

Существует так же и классификация стыков этого типа. Ее выполняют на основании ее геометрических размеров, расположению на изделии и количеству заходов,  или исходя ее практического использования.

Ниже приведен перечень, в котором указаны типы конструкций разъемных соединений и их обозначения:

  • метрическая (M);
  • метрическая коническая (MK);
  • цилиндрическая (MJ);
  • трубная цилиндрическая (G);
  • трубная коническая (R);
  • круглая для санитарно-технической арматуры (Кр);
  • трапецеидальная (Tr);
  • упорная (S);
  • упорная усиленная (S45°);
  • эдисона круглая (E);
  • метрическая (EG-M);
  • дюймовая цилиндрическая (UTS: UNC, UNF, UNEF, 8UN, UNS);
  • дюймовая (BSW);
  • дюймовая коническая (NPT);
  • нефтяной сортамент.

Трубная дюймовая резьба

Все эти конструктивные элементы используются во всех  отраслях промышленности, начиная от авиационной и закачивая пищевой.

Другие параметры

Резьба, кроме рассмотренных выше, определяется параметрами:

  1. Угол подъема резьбы. Это угол (ψ), который образуется между касательной к винтовой линии и плоскостью, проходящей перпендикулярно осевой линии резьбы. Его определение осуществляется по формуле:
    • для однозаходных

для многозаходных

Длина свинчивания. Эта характеристика равна длине участка, на котором наружная и внутренняя резьбы перекрывают друг друга в осевом направлении.
Сбег. Это место, где резьба переходит к гладкой, ненарезанной, поверхности детали. На этом участке она имеет неполный профиль.
Длина. Размеры определяются по длине, равной сумме длины резьбы с полным профилем и участков сбега и фаски.

Знание сведений, характеризующих основные элементы резьбы, позволяет точно выполнить операции по ее нарезанию, как на металлорежущих станках, так и вручную с помощью плашек и винторезов.

Профиль резьбы

Под профилем необходимо понимать контур сечения, который имеет виток крепёжного соединения в виде резьбы в которая проходит через его ось плоскости. Говоря иначе, это фигура геометрической формы, получаемая в плоскости, которая проходит через ось. Резьбы классифицируются на:

  1. треугольные;
  2. трапецеидальные;
  3. с прямыми углами;
  4. круглые;
  5. упорные.
ВидРазмеры и форма профиляТипыИспользование
ТреугольнаяРавнобедренный треугольник:

· у метрической – угол при вершине 60°;

H1 = 0,5p · tg(60) *

· метрические;

· трубные

1. метрическая – главный вид соединений;

2. дюймовая – в современных изделиях использование не разрешается;

3. трубная – герметичное соединение труб и арматурных деталей трубо-проводов.

ТрапецеидальнаяРавностороння трапеция с углом 30°.

H1 = 0,5p

· однозаходная (образуется одним выступом);

· многозаходная

Передача движений (вращательно-поступательных и вращательных) в сложно нагруженных соединениях.
ПрямоугольнаяОригинальный профиль в квадратной форме или прямоугольникаГрузовые, ходовые винты – для передачи движения в сложно нагруженных крепежных соединениях. В первую очередь указание всех размеров соединения на чертежах.
КруглаяОкругленный профиль из дуг, которые связаны прямолинейными участками, угол профиля 60°Преимущества – длительный служебный срок и высокое сопротивление при нагрузках. Применяется на деталях:

· которые часто свинчиваются;

· работают в средах с высоким загрязнением;

· на тонкостенных элементах деталей, где резьба накатана или сделана штамповкой.

Пример применения: стяжки в вагонах, арматура пожарной техники, цоколь электролапмы.

УпорнаяНеравнобочная трапеция, угол рабочей стороны 3°, нерабочей – 30°.

H1 = 0,75p

· однозаходная;

· многозаходная

В домкратах, прессах – для передачи больших усилий, которые работают в одном направлении.

Примечание: * р – шаг

Выбор профиля влияет на прочностные показатели, технологичности и силы трения в соединении крепежа.

Важными резьбовыми элементами считаются:

  1. Шаг.Такой параметр собой представляет расстояние, на котором размещены одноимённые точки профиля по направлению, параллельном оси. Это участок, который делит одноимённые точки на 2-ух соседних витках. Отмечается буквой «Р». Исходя из размера диаметра изделия, применяются соединения с шагами:

Для изделий диаметром менее 68 мм используются резьбы с большими и очень маленькими шагами. Исключительно с очень маленькими шагами режуться резьбы на изделия диаметром больше 68 мм.
Ход резьбы.Под этим определением необходимо понимать отрезок, длиной равной расстоянию в направлении, параллельному оси резьбы, между 2-мя похожими точками на рядом размещенных витках одного захода. Отмечается Ph. Он равён у:

  • однозаходной – шагу, т.е. Ph=P;
  • многозаходной – произведению количества заходов на длину шага, т.е. Ph=nP.

Шаг указывается на маркировке, также его можно определить из параметрических таблиц. Большие шаги, они считаются главными, на маркировке не указываются. Также шаг устанавливается путем:

  1. измерения резьбовыми калибрами (резьбомерами);
  2. сопоставления резьб самых разных деталей между собой;
  3. ввинчивания во внутреннюю резьбу наружной, при этом не должно быть сопротивления вкручиванию;
  4. измерения при помощи штангенциркуля хода и деления полученного значения на число заходов.

Чтобы провести измерения шага лучше всего применять болт, а не гайку, так как имеется возможность контролировать процесс измерений зрительно. Цель определения шага – грамотный выбор инструмента для нарезки или сверла под отверстие для резьбы.

Приборы контроля резьбы

Для вычисления характеристик метрической разновидности резьбы при помощи комплексного метода контроля используются калибры в виде колец и скобы. Измерения проводятся в соответствии с ГОСТом 17763. Контроль внутреннего нарезания производится калибрами-пробками. Контроль нарезки с углом профиля 55° осуществляется при помощи микрометра со специальными вставки. На измерительный прибор устанавливается 5 комплектов вставок, размер которых определяется шагом резьбы. Существует 2 основных вида вставок:

  • призматическая: устанавливается на место пятки микрометра;
  • конусная: ставится в отверстие винта микрометра.

Работники ОТК для контроля угла профиля резьбы используют приспособления со встроенными индикаторами: микроскопы и проекторы. Они могут быть оснащены раздвижными вставками и наконечниками в виде шариков. Конструкция приборов с индикаторами представляет собой упорную планку, держатель и индикаторы. Главным преимуществом индикаторных приспособлений является их универсальность. С их помощью можно проводить измерительные работы как при расточке, так и при обточке детали. Они обеспечивают высокую точность измерений за короткий временной промежуток.

Сотрудники фабрик и заводов во время контроля резьбы применяют штангенциркуль и штихмассы, производящие замеры линейных единиц измерения. Они помогают определить размер резца, с помощью которого производится снятие необходимого количества стружки с заготовки. Эти измерительные приборы позволяют сэкономить время обработки отверстий средней и наибольшей степени точности.

Нарезание резьбы

Производится при помощи нескольких способов:

  1. Резцом и резцовой гребенкой. Выполняется на станке при помощи необходимых резцов, благодаря этому получаются точные калиброванные измерительные приспособления. Используется редко из-за малой скорости изготовления.
  2. При помощи накатной плашки, в результате проката по телу детали получают поверхность с резьбой. Получается при выдавливании на заготовке при помощи роликов.
  3. Фрезеровка резьбового соединения удается при использовании специальных инструментов. Фреза врезается в заготовку, постепенно снижаясь на шаг резьбы.
  4. Шлифовальным оборудованием изготавливают соединение для измерительного оборудования с высокой точностью.

Самостоятельно в условиях гаража можно изготовить внешний профиль крепежа, при этом следует выполнить следующие манипуляции:

  1. Заготовку закрепить в тисках, ее диаметр должен соответствовать размеру внешней резьбы.
  2. Подобрать плашку и закрепить в держателе.
  3. При помощи напильника снять фаску с заготовки, затем промазать маслом.
  4. Аккуратно опустить плашку на деталь.
  5. Медленно поворачивая инструмент накручивать его до отметки необходимой длины резьбы.

Для внутренней нарезки применяют метчики и выполняют следующие манипуляции:

  1. Используя справочные таблицы, уточнить необходимый диаметр сверла.
  2. Закрепить заготовку в тисках, при помощи электрической дрели просверлить отверстие. При этом инструмент должен находиться под прямым углом. Углубление нужно сделать больше, чем размер профиля с учетом конуса метчика.
  3. Заменив сверло на зенковку, снять фаску с поверхности отверстия.
  4. Первый прогон выполняют инструментом первого номера, смазав маслом рабочую поверхность.
  5. Два поворота метчиком чередуют с одним в противоположную сторону, для того чтобы предотвратить поломку инструмента и сброса стружки.
  6. Далее повторяют прогон метчика второго и третьего номера. Номера указаны на хвостовике.

Для предотвращения поломок инструмента рекомендуется следующее:

  1. Для внешней резьбы с заготовки снять фаску, плашку устанавливать на нее под прямым углом, предварительно смазав маслом.
  2. При перекосе обрезать и продолжить нарезку резьбы.
  3. Перед тем как нарезать внутреннюю резьбу, просверлить отверстие при этом инструмент держать перпендикулярно. Снять фаску и смазать масло.
  4. Чтобы предотвратить поломку метчика, не рекомендуется применять станки и оборудование для усиления.
  5. При поломке инструмента следует использовать приспособления для удаления остатков из углубления.

Для получения качественного крепления необходимо соблюдать рекомендации и правила по нарезанию резьбы. Подбор качественного инструмента облегчит задачу и ускорит процесс.

Профиль резьбы

Под профилем следует понимать контур сечения, который имеет виток резьбового соединения в проходящей через его ось плоскости. Иными словами, это геометрическая фигура, получаемая в плоскости, которая проходит через ось. Резьбы классифицируются на:

  1. треугольные;
  2. трапецеидальные;
  3. прямоугольные;
  4. круглые;
  5. упорные.
ВидФорма и размеры профиляТипыПрименение
ТреугольнаяРавнобедренный треугольник: · у метрической – угол при вершине 60°;

· у дюймовой – 55°;

· у трубной — 55°.

Высота:

H1 = 0,5p · tg(60) *

· метрические; · дюймовые;

· трубные

1. метрическая – основной вид соединений; 2. дюймовая – в современных изделиях применение не допускается;

3. трубная – герметичное соединение труб и арматурных деталей трубопроводов.

ТрапецеидальнаяРавностороння трапеция с углом 30°. Высота:

H1 = 0,5p

· однозаходная (образуется одним выступом); · многозаходнаяПередача движений (вращательно-поступательных и вращательных) в тяжело нагруженных соединениях.
ПрямоугольнаяНестандартный профиль в виде квадрата или прямоугольникаГрузовые, ходовые винты – для передачи движения в тяжело нагруженных крепежных соединениях. Обязательно указание всех размеров соединения на чертежах.
КруглаяЗакругленный профиль из дуг, которые связаны прямолинейными участками, угол профиля 60°Преимущества – продолжительный срок службы и высокое сопротивление при нагрузках. Используется на деталях: · которые часто свинчиваются;

· работают в средах с высоким загрязнением;

· на тонкостенных элементах деталей, где резьба накатана или выполнена штамповкой.

Пример использования: стяжки в вагонах, арматура пожарной техники, цоколь электролапмы.

УпорнаяНеравнобочная трапеция, угол рабочей стороны 3°, нерабочей – 30°. Высота:

H1 = 0,75p

· однозаходная; · многозаходнаяВ домкратах, прессах – для передачи значительных усилий, которые действуют в одном направлении.

Примечание: *р – шаг

Выбор профиля оказывает влияние на показатели прочности, технологичности и силы трения в крепежном соединении.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
