Обозначение резьбы

Резьба метрическая. Размеры.

На рисунках приведены размеры резьб диаметрами 5… 64 мм, используемые при расчетах на прочность.

Выбор шага резьбы зависит от требуемой прочности стержня винта, ослабленного резьбой, условий самоторможения или необходимости тонкой регулировки.

Для облегчения расчетов дополнительно приведены расчетный диаметр винта, площадь расчетного сечения винта и угол подъема винтовой линии на среднем диаметре резьбы.

Примечания:

  1. Полужирным шрифтом выделены крупные шаги резьб.
  2. Обозначения резьб смотри выше.
  3. Расчетный диаметр dр винта определен по зависимости , где d3 — внутренний диаметр болта.
  4. Площадь расчетного сечения Ар определена по зависимости .
  5. Угол подъема резьбы ψ определен для среднего диаметра (d2) резьбы по зависимости

Соседние страницы

  • Резьбы цилиндрические
  • Резьбы конические
  • Сбеги, недорезы, проточки и фаски по ГОСТ 10549
  • Резьба упорная
  • Резьба трапецеидальная
  • Механические свойства болтов, винтов, шпилек, гаек.
  • Условные обозначения крепежных изделий по ГОСТ 1759.0 (СТ СЭВ 4203)
  • Болты общего назначения с шестигранными головками
  • Винты общего назначения
  • Винты невыпадающие
  • Винты установочные
  • Болты и винты специального назначения
  • Винты самонарезающие для металла и пластмасс
  • Стопорение гайки относительно болта дополнительными элементами
  • Стопорение гаек относительно корпуса
  • Стопорение гайки относительно болта за счет дополнительного трения, сварки и пластического деформирования
  • Стопорение болтов. Предохранение винтов и гаек от потери
  • Стопорение винтов
  • Фланцевые соединения деталей
  • Фланцевые соединения труб и крышек цилиндров
  • Фланцевые соединения труб металлоконструкций
  • Примеры применения установочных винтов
  • Клеммовые соединения
  • Фрикционно-винтовые зажимы
  • Стяжки и упоры
  • Крепление машин к основаниям

Обозначение резьбы на чертежах. Элементы резьбы

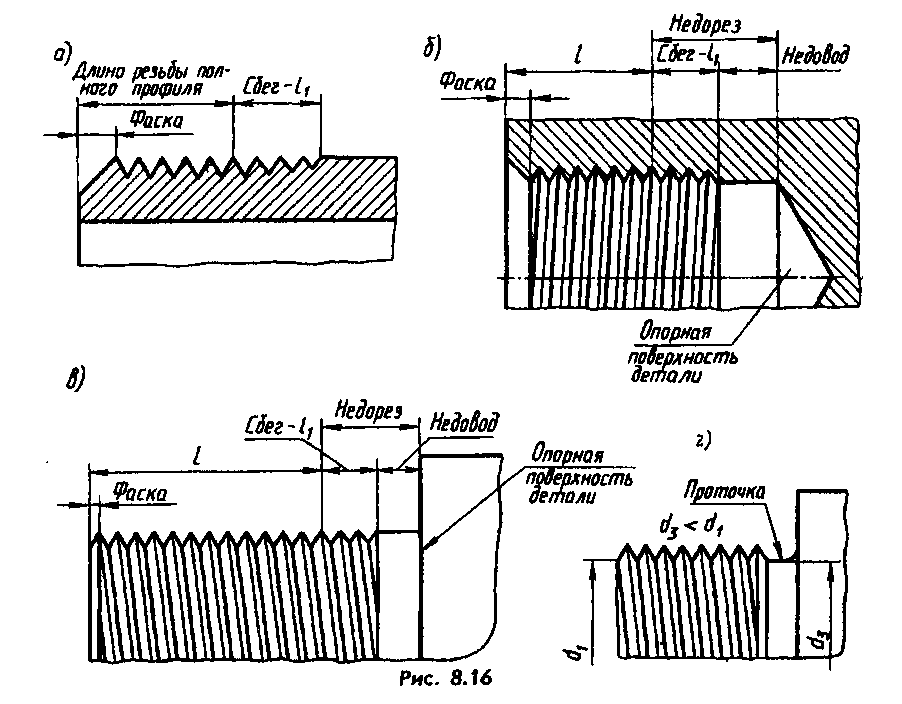

Резьбу изготовляют режущим инструментом с удалением слоя материала, накаткой — путем выдавливания винтовых выступов, литьем, прессованием, штамповкой в зависимости от материала (металл, пластмасса, стекло) и других условий.

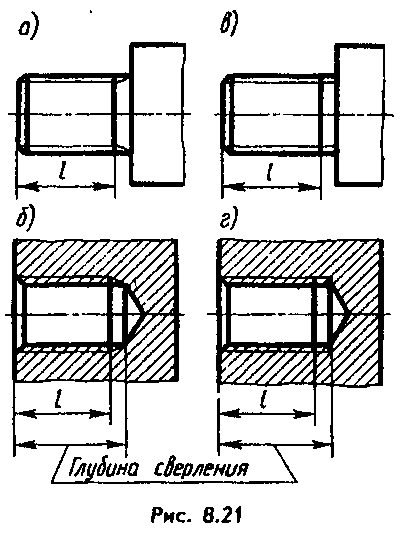

В силу устройства резьбонарезающего инструмента (например, метчика, рис. 8.14; плашки, рис. 8.15) или при отводе резца, при переходе от участка поверхности с резьбой полного профиля (участки l) к гладкой образуется участок, на котором резьба как бы сходит на нет (участки l1), образуется сбег резьбы (рис. 8.16).Если резьбу выполняют до некоторой поверхности, не позволяющей доводить инструмент до упора к ней, то образуется недовод резьбы (рис. 8.16,6, в). Сбег плюс недовод образуют недорез резьбы. Если требуется изготовить резьбу полного профиля, без сбега, то для вывода резьбообразующего инструмента делают проточку, диаметр которой для наружной резьбы должен быть немного меньше внутреннего диаметра резьбы (рис. 8.16, г), а для внутренней резьбы — немного больше наружного диаметра резьбы (рис. 8.17).В начале резьбы делают, как правило, коническую фаску, предохраняющую крайние витки от повреждений и служащую направляющей при соединении деталей с резьбой (см. рис. 8.16). Фаску выполняют до нарезания резьбы. Размеры фасок, сбегов, недорезов и проточек стандартизованы, см. ГОСТ 10549—80* и 27148—86 (СТ СЭВ 214—86). Изделия крепежные. Выход резьбы. Сбеги, недорезы и проточки. Размеры.

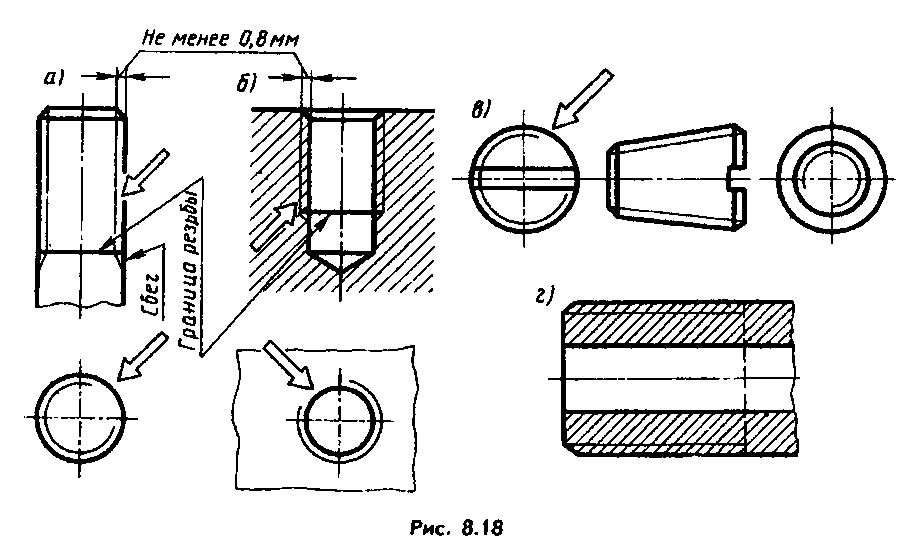

Построение точного изображения витков резьбы требует много времени, поэтому его применяют в редких случаях. Согласно ГОСТ 2.311 — 68* (СТ СЭВ 284—76), на чертежах резьбу изображают условно, независимо от профиля резьбы: на стержне — сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими — по внутреннему, на всю длину резьбы, включая фаску (рис. 8.18, а). На изо-бражениях, полученных проецированием на плоскость, перпендикулярную оси стержня, по внутреннему диаметру резьбы проводят дугу сплошной тонкой линией, равную 3/4 окружности и разомкнутую в любом месте. На изображениях резьбы в отверстии сплошные основные и сплошные тонкие линии как бы меняются местами (рис. 8.18,6).

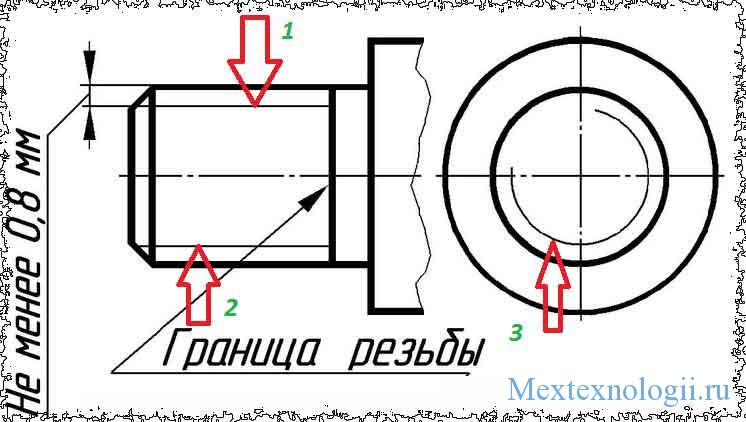

Сплошную тонкую линию наносят на расстояние не менее 0,8 мм от основной линии (рис. 8.18), но не более шага резьбы.Штриховку в разрезах доводят до линии наружного диаметра резьбы на стержне (рис. 8.18, г) и до линии внутреннего диаметра в отверстии (рис 8.18,6).Фаски на стержне с резьбой и в отверстии с резьбой, не имеющие специального конструктивного назначения, в проекции на плоскость, перпендикулярную оси стержня или отверстия, не изображают (рис. 8.18). Границу резьбы на стержне и в отверстии проводят в конце полного профиля резьбы (до начала сбега) основной линией (или штриховой, если резьба изображена как невидимая, рис. 8.19), доводя ее до линий наружного диаметра резьбы.При необходимости сбег резьбы изображают тонкими линиями, проводимыми примерно под углом 30° к оси (рис. 8.18, а, б).

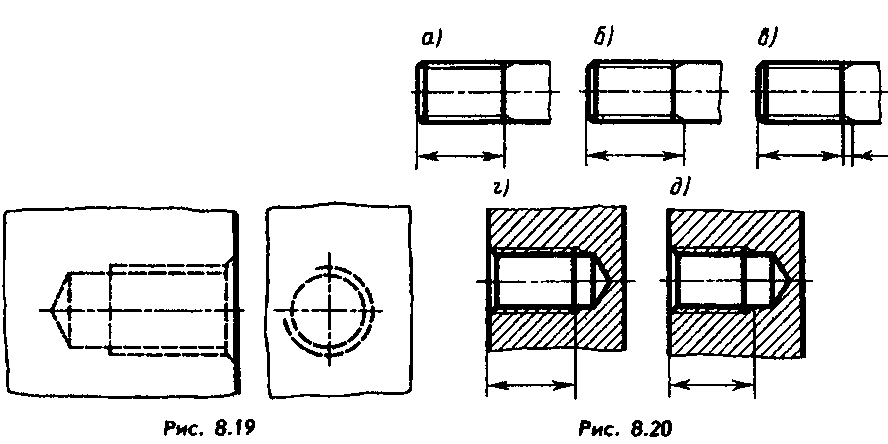

Резьбу, показываемую как невидимую, изображают штриховыми линиями одной толщины по наружному и внутреннему диаметрам (рис. 8.19).Длиной резьбы называют длину участка детали, на котором образована резьба, включая сбег и фаску. Обычно на чертежах указывают только длину l резьбы с полным профилем (рис. 8.20, а). Если имеется проточка, наружная (см. рис. 8.16, г) или внутренняя (см. рис. 8.17), то ее ширину также включают в длину резьбы.При необходимости указания сбега или длины резьбы со сбегом размеры наносят, как показано на рис. 8.20, б, в.Недорез резьбы, выполненный до упора, изображают, как показано на рис. 8.21, а, б. Допустимы варианты «в» и «г».

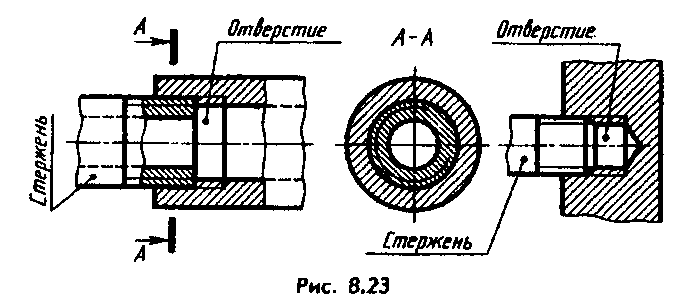

На чертежах, по которым резьбу не выполняют (на сборочных чертежах), конец глухого отверстия допускается изображать по рис. 8.22 На разрезах резьбового соединения в изображении на плоскости, параллельной его оси, в отверстии показывают только ту часть резьбы, которая не закрыта резьбой стержня (рис. 8.23).


Различают резьбы: общего назначения и специальные предназначенные для применения на изделиях определенных видов; крепежные, предназначенные, как правило, для неподвижного разъемного соединения составных частей изделия, и ходовые — для передачи движения. Преимущественно применяют правые резьбы, к обозначению левых резьб добавляют LH.В обозначениях многозаходных резьб указывают ход, а в скобках — шаг и его значение

Изображение и обозначение резьбы на чертежах валов (стержней) и отверстий.

Вы думаете, а в чем разница между изображение или обозначение? Изображение — это то как она прочерчивается на чертеже самой детали, а обозначение говорит о том какая она (метрическая, дюймовая и др.). Вроде понятно, а то так закрутил. В процессе рассмотрения темы все станет понятно.

Изображение резьбы на валах. Наружная резьба.

Наружная резьба как видите обозначается в виде тонкой линии которая проходит на расстоянии 0,8 мм от основной линии. Я скажу так, если вы чертите от руки (простым карандашом), то в вашем арсенале должен быть со специальной тонкой заточкой карандаш. Да золотые времена учебы в колледже. У меня при оформлении чертежей всегда лежали несколько карандашей один для основных линий, второй для обозначений, третий для штриховки и тд.

Поля допусков

Существует несколько разновидностей полей допусков, разделяются они на три категории:

  • Точные, при высоких требованиях к полям допуска.
  • Средние используется при изготовлении соединений общего применения.
  • Грубые применяются в глубоких отверстиях, горячекатаных прутках.


Допуски по размерам внутренней метрической резьбы

Выбор полей допуска по спецификации происходит согласно информации, представленной специальными таблицами, для верного решения следует пользоваться несколькими правилами:

Изначально во внимание принимаются поля допуска, выделенные специальным или жирным шрифтом.
Светлый шрифт означает о наличие важной информации при применении.
В последнюю очередь обращаются к использованию полей допуска, обозначенных в скобках.

При некоторых случаях применяются поля допусков, отсутствующие в таблицах. Предельные отклонения, допуски на метрическую резьбу, которая применяется для использования под покрытие, учитываются при соответствии с размером нарезного соединения, до процесса обработки.

Ходовые резьбы

В некоторых случаях предназначение рассматриваемой поверхности заключается в не креплении деталей, а обеспечении плавного хода в определенном диапазоне. К особенностям подобных изделий можно отнести следующие моменты:

  1. Профиль имеет форму, которая обеспечивает плавный ход. Для этого создается поверхность с наименьшим количеством углов.
  2. Как правило, рабочая часть длинная, в начале и в конце есть ограничители хода.
  3. Применяемый материал при создании заготовки должен обладать высокой износостойкостью.

Встречаются подобные изделия сегодня крайне редко, так как их надежность и срок службы относительно невысокие.

Обозначение резьбы трубной конической на чертеже гост

Трубная коническая резьба

Стандарт распространяется на трубную коническую резьбу с конусностью 1 : 16, применяемую в конических резьбовых соединениях, а также в соединениях наружной конической резьбы с внутренней цилиндрической резьбой с профилем по ГОСТ 6357-81.

98. Профиль и основные размеры, мм, трубной конической резьбы

Конусность 2 tg (j/φ 2) = 1 : 16; φ = 3 ° 34′ 48 »; φ /2 = 1 ° 47′ 24 » d и D — наружные диаметры соответственно наружной и внутренней резьбы d1 и D1 — внутренние диаметры соответственно наружной и внутренней резьбы d2 и D2 средние диаметры соответственно наружной и внутренней резьбы P — шаг резьбы φ — угол конуса φ/2 — угол уклона H — высота исходного треугольника H1 — рабочая высота профиля R — радиус закругления вершины и впадины резьбы С — срез вершин и впадин резьбы

H = 0,960237P H1 = 0,640327P С = 0,159955 P R =0,137278P

l1 — рабочая длина резьбы l 2 длина наружной резьбы от торца до основной плоскости

Обозначение размера резьбы

Число шагов на длине 25,4 мм

Диаметры резьбы в оновной плоскости

99. Допуски трубной конической резьбы (по ГОСТ 6211-81)

Обозначение размера резьбы

Смещение основной плоскости резьбы

Предельные отклонения диаметра внутренней цилиндрической резьбы

Примечание. Предельное отклонение ± Δ1 l 2 и ± Δ1 l 2не распространяется на резьбы с длинами, меньшими указанных в табл. 98. Допускается применять более короткие длины резьб. Разность действительных размеров l 1 — l 2 должна быть не менее разности номинальных размеров l 1и l 2 указанных в табл. 98. Осевое смещение основной плоскости Δ1 l 2наружной и Δ2 l 2внутренней резьбы относительно ее номинального расположения не должно превышать значений, указанных в табл. 99. Допускается соединение наружной конической резьбы с внутренней цилиндрической резьбой класса точности А по ГОСТ 6357-81. Длина внутренней конической резьбы должна быть не менее 0,8 (l 1 — Δ1 l 2 ), где Δ1 l 2— см. табл. 99. Конструкция деталей с внутренней резьбой (конической и цилиндрической) должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее l 1 + Δ1 l 2 В условное обозначение резьбы должны входить буквы (R для конической наружной резьбы; Rc — для конической внутренней резьбы; Rp, — для цилиндрической внутренней резьбы) и обозначение размера резьбы. Условное обозначение для левой резьбы допускается буквами LH. Примеры обозначения резьбы :

внутренняя трубная цилиндрическая резьба: 1 1/2; Rр 1 1/2;

левая резьба: R 1 1/2LH; Rc 1 1/2LH; Rp 1 1/2LH.

Трапецеидальная резьба (по ГОСТ 9484-81)

100. Профили и размеры резьбы Размеры, мм

Основной профиль наружной и внутренней резьбы

d — наружный диаметр резьбы (винта); D наружный диаметр внутренней резьбы (гайки); d2 — средний диаметр наружной резьбы; D2 — средний диаметр внутренней резьбы; d1 внутренний диаметр наружной резьбы; D1 внутренний диаметр внутренней резьбы; Р шаг резьбы; Н высота исходного треугольника; H1 рабочая высота профиля.

Пример условного обозначения трапецеидальной однозаходной резьбы номинальным диаметром 20 мм, шагом 4 мм и полем допуска среднего диаметра 7е:

Сегодня поговорим об обозначении трубной резьбы на чертеже. Почему это актуально – объяснять не надо, не найдется в доме помещения, где бы не использовались трубы.

Пара слов о теории. Трубная резьба (ТР) получается в результате нарезки спиралевидных каналов на теле трубы (или внутри ее).

Такая резьба предназначена для монтажа разъемного (это обязательное условие) соединения любых трубопроводов (полимерных, металлических и др.).

Когда мы имеем дело с ТР, необходимо помнить, что она обычно исполняется у двух видах.

  1. Цилиндрическом (G-тип). В этой версии нарезается спиралевидная канавка, имеющая треугольный профиль и угол 55° градусов на вершине.
  2. Коническом (R-тип). В этом случае нарезается аналогичная канавка на пологом участке с конусностью 1:16.
  3. Следует добавить, что существует еще дюймовый вариант. Это тот случай, когда треугольного профиля канавка с углом в 60° градусов на вершине нарезается на конической поверхности. Этот вариант в настоящее время применяется очень редко, его обозначение не рассматриваем.

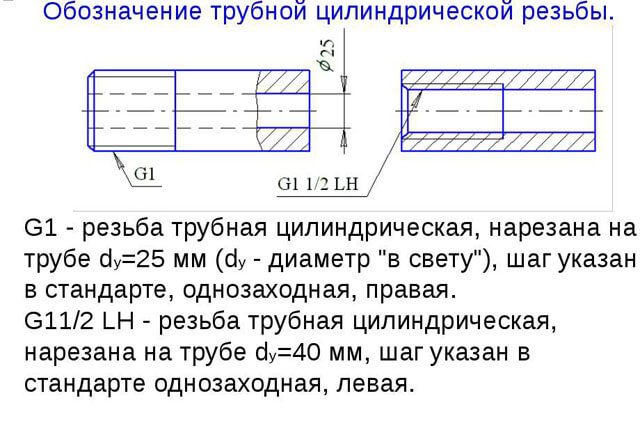

Таким образом, на чертеже трубная резьба будет обозначено либо G-типом, либо R-типом. Но каким конкретно будет обозначение? Есть ли какие-то отличия в идентификации? Что мы должны увидеть?

Изображение и обозначение резьбы на чертежах

Резьбовая поверхность представлена сложной формой, которая образуется при винтовом движении плоского контура. Подобное соединение сегодня применяется крайне часто. Именно поэтому были приняты определенные стандарты по их обозначению на чертеже. Для упрощения задачи по созданию проектной документации сложный профиль обозначается условно. Обозначение резьбы можно охарактеризовать следующим образом:

Зачастую при отображении разреза применяется тонкая линия, которая немного заходят на штриховку. Для обозначения подобного соединения на выносных размерных линиях указывается тип соединения (к примеру, «М» указывает на метрическую). Следующая цифра отображает диаметральный размер.
В некоторых случаях применяется условное обозначение резьбы, связанное с отображением профиля. Подобная выноска требуется для обозначения угла между отдельными витками.
При создании ответственных и высокоточных изделий указывается допуск размеров

Как правило, для этого отображается выносная полка или обычные размерные линии.
Шероховатость образующейся поверхности также имеет важное значение при создании качественных и ответственных крепежных элементов.


Изображение метрической резьбы


Изображение ходовой резьбы


Изображение крепежной резьбы


Изображение упорной и трапецеидальной резьб

Схематическое обозначение конической резьбы практически не отличается от метрической. В некоторых случаях витки изображаются в оригинальном виде. Однако, изобразить ее довольно сложно, поэтому чаще всего применяется условное обозначение.

Цилиндрическая трубная резьба

Стандартные параметры трубной резьбы цилиндрического типа регламентирует ГОСТ 6357-81. Согласно данному стандарту, резьба нарезается на внешней или внутренней поверхности трубы, имеющей диаметр от 7,723 мм до 163,83 мм (1/16 дюйма и 6 дюймов соответственно). Трубы большего диаметра соединяются между собой исключительно сваркой. Всего существует 16 типоразмеров труб, подходящих для резьбового соединения.

Резьбовая нарезка имеет два диаметра:

  • Наружный, который представляет собой величину, измеренную по двум противоположным гребням нарезки;
  • Внутренний, который измеряется по двум противоположным точкам, расположенным во впадинах нарезки.

Согласно стандартам, шаг трубной резьбы измеряется в количестве витков на один дюйм. Размеры трубной дюймовой резьбы и ее пересчет в миллиметры можно осуществлять при помощи специальных таблиц.

Шаг нарезки напрямую зависит от профиля трубы – он равняется половине разности между внутренним и внешним диаметрами. Согласно этому принципу, было разработано четыре стандартных шага резьбы – на 11, 14, 19 и 28 витков.

В частном строительстве наибольшее распространение получили следующие виды труб:

  1. С обработкой в 14 витков на дюйм. Такая дюймовая трубная резьба используется для труб диаметром в полдюйма и ¾ дюйма.
  2. С обработкой в 11 витков на дюйм. Трубы, имеющую такую величину нарезки, имеют диаметр в 1 дюйм, 1 ¼ дюйма, 1 ½ дюйма и 2 дюйма.

Если свести все сказанное выше воедино, можно прийти к выводу, что общее количество типоразмеров труб с цилиндрической металлообработкой составляет 64 единицы. Расчет прост – 16 типоразмеров по диаметру, на каждый из которых приходится четыре типоразмера по шагу нарезки. Все типоразмеры с подробными параметрами описывает таблица трубной резьбы (прочитайте: “Виды и размеры трубной резьбы – характеристики, нормы, стандарты”).

Выполнение трубной резьбы

Методы выполнения резьбы для труб зависят от доступного оборудования, серийности производства и необходимой точности. Так, накатка применяется в основном при выпуске больших серий изделий, поскольку гарантирует высокую производительность, и низкую себестоимость операции.

Способы нарезки резьбы

  • Нарезка на токарно-винторезном станке характеризуется высокой точностью и весьма низкой производительностью. Применяется в индивидуальном и мелкосерийном производстве.
  • Нарезка плашками и метчиками обладает также невысокой производительностью и осуществляется, как правило, в несколько проходов разным по степени точности инструментом.
  • Накатка – это основной промышленный способ, формирование профиля происходит не за счет снятия стружки, а в результате пластической деформации металла накатными плашками. Высокая производительность обеспечивается за счет автоматизации операции снятия и постановки детали на станок.
  • Фрезерование резьбы выполняется на специализированных резьбофрезерных станках.
  • Литье. Прогрессивные методы литья — литье под высоким давлением и порошковая металлургия — позволяют получать точный и прочный резьбовой профиль прямо на отливке, без последующей механической обработки

В условиях стройки и ремонта доступен, как правило, только ручной способ выполнения.

Резьба метрическая

ГОСТ 8724-2002 (ИСО 261-98)

Стандарт распространяется на метрические резьбы общего назначения и устанавливает их диаметры от 0,25 до 600 мм и шаги от 0,075 до 8 мм Основной профиль по ГОСТ 9150-2002 (ИСО 68-1-98)

В условное обозначение размера резьбы должны входить: буква М, номинальный диаметр резьбы и шаг резьбы, выраженные в миллиметрах и разделенные знаком « х ». Пример: М8х1,25 Крупный шаг в обозначении резьбы может быть опущен. Пример: М8

Условное обозначение левой резьбы должно дополняться буквами LH Пример: M8х1 — LH Многозаходная резьба должна обозначаться буквой М, номинальным диаметром резьбы, знаком х, буквами Ph, значением хода резьбы, буквой Р и значением шага. Пример условного обозначения двухзаходной резьбы с номинальным диаметром 16 мм, ходом 3 мм и шагом 1,5 мм: М16хРh3Р1,5 То же, для левой резьбы: M16хРh3Р1,5 — LH Для большей ясности в скобках текстом может быть указано число заходов резьбы. Пример: M16хPh3P1,5 (два захода)

Способы нарезки конической трубной резьбы

Для используются специальные инструменты известные как круглые плашки, которые соответствуют требованиям ГОСТа 6228. Плашки различаются по размерам диаметра резьбы, которого они способны нарезать. Плашка представляет собой закаленную гайку с центральным отверстием которое и осуществляет нарезание, а также боковые отверстия, которые позволяют освобождать трубу от образующейся металлической стружки.

На боковых поверхностях плашек расположены отверстия для вкручивания ручек, либо укрепляются клуппы, которые позволяют работать с меньшими усилиями, но с большей продуктивностью. При использовании плашки наружная резьба всегда нарезается за один проход. Использовать этот инструмент возможно как ручным, так и машинным способом который применяется при огромных объемах работ.

Оборудование для нарезки

Существуют также специальные аппараты для нарезки, например, резьбонарезные станки. Эти станки могут нарезать как конусную так и цилиндрическую резьбу на трубах. Резьбонарезные станки имеют мощный двигатель, специальный тормоз для более безопасной работы, прочные подшипники которые увеличивают качество и точность работы, а также долговечность машины. Подобный станок позволяет нарезать обычную резьбу за 16 секунд, такая работоспособность часто требуется при строительстве крупных зданий, во время укладки трубопроводов.

Для нарезания внутренней конической трубной резьбы, используют такой инструмент как метчик. Он представляет собой закаленный винт имеющий на своей поверхности продольные борозды по которым отходит наружу образовавшаяся в процессе нарезки металлическая стружка. Метчик имеет рабочую и хвостовую части. Хвостовая часть вставляется в вороток метчикодержателя являющегося ручкой на который оказывается физическое воздействие для вращения во время нарезания резьбы. Рабочая же часть метчика в свою очередь вставляется в трубу и проворачивается, осуществляя нарезку.

Для нарезания внутренней конической резьбы также существуют станки, в которой метчик вращается с помощью мотора. Такой аппарат используется, например, при прокладке больших участков трубопроводов. В домашних условиях обычно бывает достаточно ручного метчика.

Применение труб с конической резьбой

Применяется для резьбовых соединений водяных, топливных, воздушных и масляных трубопроводов станков и машин. В некоторых случаях возможно использование специальных переходников которые имеют с одной стороны коническую, а с другой цилиндрическую резьбы, таким образом значительно расширяя возможности для монтажа.

Таким образом такой метод является очень важным и распространенным инженерным решением используемым для соединения труб.

Резьбовые соединения являются самыми надежными из разъемных соединений. Впервые были применены в античности, и с тех пор заметно усовершенствовались. До изобретения токарно-винторезного станка в 17 веке каждая пара «болт-гайка» изготавливалась индивидуально, они не были взаимозаменяемыми. В 19 веке, во время развития железных дорог в Англии, изобретатель сэр Джозефа Уитворта предложил и внедрил стандарт нарезки резьбы, носящий с тех пор его имя. Для нарезки внешней резьбы используют токарно-винторезный станок или специальные плашки, для нарезки внутренней резьбы применяют метчики – разновидность фрез.

Принципы обозначения

Обозначение резьбы на чертежах выполняется по следующим правилам.

  1. Указывают сплошными тонкими и толстыми линиями. Обозначение внутренней резьбы – тонкая линия по внешнему диаметру и толстая по внутреннему, а наружной резьбы – толстая линия по внешнему диаметру и тонкая по внутреннему.
  2. Если деталь спроецирована на плоскость вдоль оси вращения, то показывают сплошными прямыми. Если – поперек, тогда это незамкнутый контур, длиной 0,75 от общей окружности. Концы дуги не должны лежать на осях детали на рисунке.
  3. Промежуток между тонкой и жирной линиями должен составлять свыше 0,8 мм, но быть меньше размера шага.
  4. При обозначении метрической резьбы на чертежах перпендикулярно оси фаски изображают только имеющие конструкционное значение.

Наружный и внутренний виды резьбы

Нормируется метрическая резьба несколькими документами: ГОСТ 8724-2004, ГОСТ 2470-2004, ГОСТ 9150-2002, ГОСТ 1693-2005. В них указаны требования к размерам, профилю, шагам и допускам.

По маркировке изделия можно определить все необходимые ее параметры и вид. Запись включает в себя:

  • заглавную букву, характеризующую вид, или две заглавные буквы – вид и подвид (например, метрическая – М; метрическая коническая – МК);
  • число, выражающее номинальный диметр в миллиметрах (М20 – метрическая с номинальным диаметром 20 мм);
  • в случае мелкого шага указывают его значение в миллиметрах, через знак умножения – М20х1,5;
  • в случае многозаходной добавляют указание хода после «х» и шага в круглых скобках – М20х3(Р1) – метрическая с диаметром 20 мм трехзаходная, где шаг составляет 1 мм;
  • при обозначении левой резьбы пишут латинские заглавные буквы «LH» — М20LH или М20х3(Р1)LH – тоже только левая.

В некоторых случаях в маркировку могут входить дополнительные параметры: длина свинчивания, допуски и посадка. Их расшифровка следующая:

  • указание допуска для наружной резьбы М12х1,75-6g и для внутренней М12-6Н;
  • длину свинчивания выражают заглавными латинскими буквами – S – shot (короткая), N – normal (нормальная), L – long (длинная), иногда в круглых скобках добавляют числовое значение длины в миллиметрах, если величина нестандартная; например, М12-6g-L(30);
  • посадку выражают дробью через значения допуска для внутренней (числитель) и наружной (знаменатель) резьб, например, учитывая, как обозначается левая резьба, общий вид будет таким — М12х1-6H/6g-LH.

Читать также: Поисковая катушка для металлоискателя своими руками

Также в маркировке может указываться вид и номер стандарта.

Выбирая правильный вид метрической резьбы и ее геометрические параметры можно обеспечить качественное крепление деталей, длительную эксплуатацию изделия и экономию средств на ремонте и обслуживании.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

1.

В каких единицах измеряется метрическая резьба: •В мм2.

В каких размерах (единицах) выражается шаг дюймовой резьбы: •Число витков на длине 1 дюйма3.

В комплект, состоящий из 3 метчиков, входят, черновой, средний и чистовой метчики. У которого из них заборная часть имеет 3-4 срезанных нитки: •Черновой4.

Высоколегированные стали имеют суммарное содержание легирующих элементов •Более 10%5.

Для лекальных, граверных работ и для зачистки применяются: •Надфили6.

Для обработки какого материала предназначены рашпили •Очень мягких металлов и неметаллов7.

Для опиливания стали и чугуна применяют напильники •С двойной насечкой8.

Для разметки стальной поверхности нанесения линий (рисок) применяют: •Чертилку9.

Для чего перед шабрением поверхность детали окрашивают: •Для выявления неровностей10.

За один рабочий ход шабером снимается слой металла толщиной •0,005-0,07 мм11.

Зенкерование применяется для: •Обработки отверстий полученных ковкой, штамповкой, литьем и предварительно просверленных12.

Зенкерование применяют для: •Увеличения отверстия под головки болтов и винтов13.

Изменение формы и размеров изделия под действием внешне и внутренней силы называется: •Деформация14.

Инструмент, применяемый при рубке металла •Применяется: слесарная ножовка, труборез, ножницы по металлу15.

Казалось бы что в трубах сложного? Соединяй и крути. Но, если вы не сантехник и не инженер с профильным образованием, то обязательно возникнут вопросы за ответами на которые придется идти куда глаза глядят. А глядят они скорее всего первым делом в интернет )

Ранее мы уже говорили о диаметрах металлических труб в этом материале . Сегодня же попробуем внести ясность в резьбовые соединения труб различного назначения. Мы постарались не загромождать статью определениями. Базовую терминологию содержит ГОСТ 11708-82 с которым каждый может ознакомиться самостоятельно.

Обозначение на чертежах

Во время перемещения контура плоской фигуры (круга, треугольника, трапеции и т.д.) по спиральной линии, на поверхности заданной формы появляется нарезка. Способы ее представления на чертежах регламентированы в специально разработанной международной документации (ГОСТ), которая была создана для однозначной интерпретации обозначения рези.

Изображение наружной резьбы на валах

Внешний калибр нарезки всюду представляется цельной основной линией. На изображении, полученном при проецировании на плоскость, параллельно расположенную к стержневой оси, внутренняя резь указывается тонкой перманентной линией по всей ее длине. На чертеже с проекцией ортогональной направляющей стержня внутренний поперечник резьбы должен изображаться тонкой непрерывной дугой, составляющей 3⁄4 основной окружности. Если необходимо показать резь как непросматриваемую, то она представляется одинаковыми прерывистыми линиями по внутреннему и внешнему поперечнику.


Наружная резьба на валах.

Изображение внутренней резьбы в отверстиях деталей

В отверстиях все обстоит иначе. Внутренний поперечник резьбы обозначается непрерывной основной линией. На изображении, полученном при проецировании на плоскость ортогональной оси стержня, наружная резь показывается тонкой перманентной линией На чертеже с проекцией ортогональной направляющей стержня внешний поперечник нарезки представляют тонкой непрерывной дугой, которая составляет 3⁄4 окружности.


Внутренняя резьба в отверстиях деталей.

Типы резьбы

Для дюймовой резьбы диаметр обозначается в дюймах (дюйм равен 25,4 миллиметра) и простых дробных долях дюйма, а шаг -в числе витков, помещающихся в одном дюйме.

Есть еще один важный момент — т. н. «трубный дюйм». К дюймовому значению внутреннего диаметра трубы добавляется толщина ее стенок. Для внутреннего диаметра в один дюйм получается 33,29 миллиметра. Труба ½ дюйма, соответственно, будет иметь наружный диаметр 21,25 миллиметра

Трубная резьба дюймовая

Для метрической резьбы диаметр обозначается в миллиметрах, в миллиметрах обозначается и шаг — расстояние между соседними витками. Расстояние это измеряется между гребнями или между впадинами профиля.

Кроме нюансов обозначения, дюймовым профилям присущи более острые гребни и впадины и немного закругленные вершины зубцов. В основе метрического профиля лежит равносторонний треугольник с углами по 60° у дюймового профиля эти углы составляют 55°

Ввиду этого различия в профиле совместить метрическую и дюймовую резьбу в одном соединении не получится, потребуется специальный переходник.

Переходник от метрической резьбы к дюймовой

Кроме метрической и дюймовой, при соединениях труб применяется и круглая резьба, или так называемый профиль Эдисона. Профиль представляет чередование выпуклых и вогнутых дуг с одним и тем же радиусом. Круглая накатка обеспечивает большую износоустойчивость и применяется в соединениях, которые придется неоднократно свинчивать и развинчивать.

Наиболее популярной в сантехнике, трубах и арматуре уровня квартиры или дома является трубная цилиндрическая резьба. Самый популярный диаметр резьбы — ½ “

Схематическое изображение резьбы Эдисона

Широкое распространение получила также резьба ¼ “. Она применяется в креплениях для фото- и видеокамер, осветительной и другой вспомогательной фотоаппаратуры.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
