Оборотный плуг для мотоблока своими руками

Окучники

Окучники позволяют нарезать борозды для посадки сельскохозяйственных культур, но их главным применением является именно окучивание картофеля для получения большего урожая.

Окучники бывают нескольких видов:

Оборотный. Это самый простой вид окучников, которые работают при помощи двух плугов.
Дисковый. Этот вариант более эффективный. Он работает при помощи двух вращающихся дисков. Которые вращаются и взрыхляют почву.
Активный. Этот особый вид окучника, Который работает при помощи пропеллеров. Если дисковые и оборотные окучники просто переворачивают верхний слой земли на картофель, то этот сначала измельчает ее, а лишь потом отбрасывает.

От производителя

Официальный производитель предлагает один вариант окучника – оборотный окучник универсальный ОУ-00.000-01.

Он имеет вид двух соединенных плугов. Возможна регулировка ширины междурядий путем переставления плугов на разное расстояние от 45 до 70 см. Плуг погружается в землю на глубину до 10 см. Средняя скорость передвижения Беларуса с оборотным окучником составляет 4 км/ч. Весит конструкция 20 кг.

Аналоги

Лучшим аналогом для любого заводского навесного оборудования для МТЗ является лидская продукция. В том числе и окучники.

Окучник ОК-2 представлен лидской компанией и имеет аналогичные параметры с универсальным окучником, кроме глубины погружения. Максимальное погружение этого агрегата составляет 12 см. Соответственно и скорость в этом случае падает до 3 км/ч.

Специальных дисковых окучников для мотоблока МТЗ, к сожалению, не предусмотрено.

Всегда можно выбрать универсальный вариант для мотоблока, который будет с успехом работать на нем. Главное подобрать сцепку.

Украинская компания «Агромоторсервис» предлагает большое количество универсального оборудования, в том числе и дисковых окучников. Размеры дисков могут варьироваться от 18 до 36 см. Уровень погружения у них максимально может составлять половину диаметра. Недостатком является то, что они предназначены для обработки только 1 ряда, в то время, как оборотные окучники производят работу с двумя рядами сразу.

Самодельный вариант

Изготавливать дисковый окучник проблематично, намного проще в своей конструкции оборотный. Для его изготовления достаточно иметь под рукой два плуга, которые при помощи болтов подсоединить не к Беларусу, а к раме. А саму раму уже соединить с МТЗ.

Раму следует изготовить из квадратной трубы в форме буквы «Т». Эта конструкция проста, но эффективна и известна еще с советских времен.

Видео обзоры

Обзор окучника универсального ОУ-00.000-01 для мотоблока МТЗ

Настройка дисков окучника на мотоблоке МТЗ

Пример окучивания мотоблоком Беларус МТЗ-09

Вот несколько отзывов от людей, которые уже использовали данный агрегат:

Геннадий:

«Выбирая между дисковым и оборотным окучником лучше все-таки взять дисковый. Он немного дороже, но зато работает более стабильно, и не подрезает клубни картофеля. Исходя из практики, ряды далеко не всегда равно посажены, и рано или поздно заденешь какой-то куст. Но если посадить через картофелесажалку я думаю проблем никаких возникнуть не должно»

Дмитрий:

«Если смотреть какой окучник лучше, то нет однозначного ответа, каждый по-своему хорош. Дисковый лучше использовать до того момента, пока не взошел картофель, или на ранних стадиях роста. Он делает из грунта мелкие комки, тем самым насыщая его кислородом. После этого происходит активный рост клубней, и обычно на следующей день уже виднеются ростки из-под земли. А с нынешним климатом: плюс 30 °С и без дождей, это то, что нужно. А оборотный уже можно использовать, когда картофель подрос и набрался сил, без опасения повредить его»

Пахота мотоблока с плугом

Опытные специалисты советуют начинающим огородникам свою работу по вспашке начинать с протягивания шнура вдоль первого ряда. Такая несложная процедура позволит сделать борозду ровной.

Вспахивая другие ряды, колесо мотоблока пройдет уже по готовой борозде первого ряда. По этой причине все остальные борозды будут получаться ровными, дополнительных мероприятий не требуется.

Для того чтобы пахать огород было удобно, процедуру нужно проводить вдоль длинного ряда. Это поможет избавиться от дополнительных усилий.

Регулировка плуга

Качество вспашки не будет достойным, если плуг отрегулирован неправильно. Для обеспечения нормальной работы необходимо:

Минитрактор немного нужно приподнять над землей. Добиться этого можно, подобрав небольшие подставки высотой в 15 см (доски или кирпичи). Чем больше необходимая глубина вспашки почвы, тем выше должны быть подставки: если операцию проводят осенью – высоту подставок делают 20-25 см. Весной высоту оставляют меньшей – 10-20 см.
Устанавливать навеску, не отклоняясь от инструкции производителей оборудования. Кромка лемеха должна соприкасаться с землей полностью, при этом стойку плуга нужно устанавливать вертикально, а грядиль – горизонтально.
Повернув ручку у основания мотоблока влево, можно обрабатывать еще не вспаханную полосу. Это также поможет избежать погрязания машины. При развороте агрегата надо стараться, чтобы его правое колесо оставалось напротив уже готовой борозды.

Глубина вспашки

Чтобы добиться нужной глубины пахоты, нужно обратить внимание на вес мотоблока. Лучше выбирать тот, который тяжелее

Добавить веса можно и самостоятельно, прицепив к колесам дополнительные грузы.

Первая борозда делается глубиной не более 10 см. Вспахивать нужно не торопясь и не надавливая на машину. Если случилось так, что оборудование перегрелось, его выключают на полчаса.

При относительно мягком грунте металлический нож уходит в землю на расстояние штыка лопаты. Если земля более твердая, с первого раза добиться такой глубины сложно. Поэтому операцию вспахивания проводят в два или даже несколько приемов, с каждым разом опуская плуг глубже.

Вспашка плугом

Основную вспашку нужно начинать только после того, как выполнен пробный вариант и учтены все недочеты.

Две соседние вспаханные полосы должны получиться с промежутком, не превышающим 10 см друг от друга. Соседние борозды не должны засыпать почвой одна другую. Правое колесо машины должно проходить по середине отвала уже готовой борозды, а не по ее основанию.

Немного увеличивая скорость, можно добиться того, что поверхность пахоты станет ровнее, без комков. Плуг дает возможность делать глубину борозд 15-20 см.

Как отрегулировать плуг на мотоблоке?

От того насколько правильно вы настроите плуг на мотоблоке, зависит качество вспашки грунта. Регулировка навесного оборудования выполняется в 3 этапа, во время которых вы должны:

настроить глубину вспашки;
отрегулировать наклон полевой доски:
настроить угол отвала.

Глубина вспашки – это глубина погружения плуга при вспашке почвы. Как правило, эта величина должна соответствовать высоте штыка лопаты. Если глубина погружения будет недостаточной, то в результате большинство корней сорняков останутся под землей. Если высота погружения будет слишком большой, то это приведет к смешиванию плодородного слоя почвы с землей, расположенной под ним. Из-за этого посаженные растения останутся без питательных веществ.

Настройка глубины вспашки выполняется посредством трех болтов, соединяющих между собой замок и стойку плуга. Опуская плуг вниз, или поднимая его вверх, вы сможете отрегулировать глубину его погружения в грунт. Наклон полевой доски плуга довольно часто называют «углом атаки». Этот параметр подразумевает уровень наклона плоскости обработки грунта по отношению к поверхности земли. Настройка наклона полевой доски осуществляется при помощи винтовой рукоятки. Для этого необходимо:

Поставить мотоблок с плугом на несколько подставок;
Вывернуть рукоятки таким образом, чтобы полевая доска располагалась на земле;
Выкручивать ручку в другую сторону до того момента, пока доска не будет висеть над землей на высоте в 2–3 см.

Если «уровень атаки» будет слишком большим, то плуг станет цепляться за землю, что приведет к постоянным пробуксовкам мотоблока. Если данный параметр будет слишком маленьким, то плуг не будет снимать требуемый для обработки слой почвы.

Выполнив 2 предыдущих этапа, можно приступать к регулировке угла отвала. Порядок действия выглядит следующим образом:

Для начала установите мотоблок с плугом на край огорода и пройдите первую борозду. Это необходимо для того, чтобы определить глубину вспашки почвы;
Во время передвижения старайтесь сохранить идеально ровную траекторию, чтобы следующие борозды также были ровными. Для получения ровных борозд можно использовать нить, натянутую между началом и концом ряда;
Далее установите мотоблок таким образом, чтобы его колесо поместилось в борозду, а плуг располагался перпендикулярно поверхности земли. Чтобы добиться наилучшего результата, используйте для настройки угольник.

Выполнив все перечисленные действия, вы максимально правильно настроить плуг мотоблока, что поможет добиться наилучшего результата при вспашке огорода.

Плуг к мотоблоку своими руками из конного – как сделать своими руками?

Вначале возьмите 2 деревянные брусья, толщиной около 10 см – они послужат для изготовления рукояток. На верхнюю часть рукояток необходимо надеть резиновые накладки;
Рукоятки соедините между собой под прямым углом так, чтобы при вспашке вы смогли крепко ухватить их обеими руками;
Нижние части деталей соедините посредством саморезов;
Возьмите еще один брус, толщиной 20 см. Он должен быть изогнутым так, чтобы верхний и нижний его конец располагались параллельно друг к другу;
К нижнему концу закрепите лемех;
В верхнем конце установите сцепку, которую также можно сделать из небольших деревянных брусков;
Посередине закрепите сдвоенную часть рукояток.

Несмотря на простоту конструкции, конский плуг показывает достаточно высокую эффективность. Правда, использовать его для вспашки влажного грунта довольно опасно, так как деревянные элементы могут попросту сломаться от тяжести почвы.

Независимо от выбранного вами способа для изготовления плуга, каждую из самодельных конструкций можно использовать для работы с мотоблоками Крот, МТЗ, Салют, а также Нева МБ-1 и МБ-2.

Различные конструкции плугов

Для начала следует определиться с конструкцией устройства, ведь существует несколько различных видов.

Цилиндрический

Цилиндрический вид плуга отличается отменной универсальностью, ведь подойдёт практически для любого вида грунта и размера поля. Такая форма позволяет хорошо справляться с дроблением грунта. Кроме того, изготовить такой агрегат самостоятельно не составит проблем.

Единственным недостатком данной конструкции можно назвать неглубокое проникновение в землю.

Полувинтовой

Если вам не требуется разрыхлить землю, а нужно лишь поднять пласты грунта, то отменным вариантом станет полувинтовая форма рабочей части плуга. Она глубоко проникает в землю, но, при этом практически не создаёт разрыхлительного эффекта. Обычно её используют для тяжёлой почвы.

Лемешный

Также существует лемешные плуги, однако своими руками их изготовить достаточно трудно, поэтому рассматривать их не стоит.

Конструктивные элементы плуга

Сделать самостоятельно ручной плуг сегодня не проблема. Тем более, что в Сети есть множество чертежей разнообразнейших конструкций.

Итак, для изготовления орудия для вспашки земли понадобится следующее:

ручка из трубы — 2 шт;
фиксация стойки винтом М 10 ;
рама;
крепежная вилка шарнира к раме;
плуг;
колесо;
дышло;
капроновая втулка для подшипника;
шарнирная ось из болта М 10 ;
перемычка между рукоятками;
ось;
контргайка;
дистанционная шайба;
тройник;
ручка для дышла.

Главное, чем нужно руководствоваться при изготовлении плуга, — точное соблюдение инструкций и выдерживание параметров выбранного чертежа. Даже кажущаяся на первый взгляд несущественной мелочь может сильно сказаться на характеристиках орудия или негативно повлиять впоследствии на его рабочие параметры.

Сборка

Первой делается рама, которая может быть изготовлена из металлической трубы с сечением 40×52 мм и толщиной стенок около 7 мм. Для формирования вилки срезаются широкие стенки рамы, которые расположены друг напротив друга. Затем на раме отмечается середина, куда будет устанавливаться поперечная траверса и привариваться стойки-проушины, к которым крепится дышло. В начале вилки (в передней части рамы) остается отверстие, заваривающееся наглухо во избежание попадания грязи.

Крепление стойки

Для закрепления плужной стойки в широкой части трубы, использовавшейся для создания рамы, с двух сторон высверливаются или вырезаются отверстия 16×31 мм. В узких стенках рамы тоже проделываются сквозные отверстия Ø10,2 мм для крепления рукояти с помощью болтов М 10 . Рукоятки выполняются отдельно из трубы диаметром приблизительно полдюйма. Можно использовать для этой цели старую водопроводную трубу, которую с двух сторон расплющивают кувалдой. В полученных плоскостях высверливаются отверстия Ø10,2 мм и крепятся на раме болтами. Для большей жесткости между рукоятками приваривается поперечина.

Плужная сцепка

Сцепка — важный элемент, который обеспечивает надежное крепление навесного плуга с «Невой». Наиболее популярно П-образное крепление из швеллера, устанавливающееся под рулем мотоблока. При создании сцепки просверливаются отверстия для крепления крепежного штыря и кронштейна. Кронштейн для крепления находится вверху или внизу, чтоб не препятствовал навешиванию.

Изготовление и крепление рабочих элементов

Основные элементы однокорпусной конструкции — это лемех и отвал. Для их изготовления нужна прочная листовая сталь толщиной 3−5 мм. Первым делается лемех, для чего используется старый диск от циркулярной пилы, изготовленный из высокопрочной стали. Для заточки режущей кромки лемеха ее отбивают на наковальне. Далее делается отвал из металлической трубы Ø50−60 см и толщиной стенок около 5 мм. Из картона или плотной бумаги делается шаблон, который прикладывают к металлу и по контуру обводят мелом. По полученным линиям газосваркой вырезается заготовка, которая доводится до нужных размеров «болгаркой» или молотом и наждаком.

Завершающий этап

После создания всех металлических деталей плуга для финальной сборки требуется металлический лист 50×50 см, а также электросварочный аппарат. К листу, со строгим соблюдением углов, слегка прихватывают сваркой элементы будущего плуга: боковой щиток и лемех, к которому примеряется отвал. Если имеются несоответствия, отвал с помощью молотка доводится до требуемого состояния и прихватывается сваркой к задней части лемеха.

Если недостатков при осмотре не замечено, можно приступать к капитальной сварке. Металлический лист, на котором производилась сборка, отсоединяется от конструкции «болгаркой» или молотком и зубилом. Далее тщательно зачищаются сварные швы, наждачной бумагой шлифуются лемех и отвал. Когда конструкция собрана и практически готова к использованию, ее окрашивают, особенно места сварных соединений. Это придаст эстетики и убережет металл от коррозии, а значит, заметно продлит срок службы изделия.

Так как сделать своими руками плуг для мотоблока не очень-то просто, требуется хотя бы минимальный опыт работы со слесарными инструментами. Непременно при изготовлении нужно придерживаться рабочего чертежа и всех положенных инструкций. Добавим, что самостоятельное изготовление плуга позволит сэкономить, потому что большую часть материалов можно найти в хозяйстве.

Производство плугов в домашних условиях как бизнес

Оборотный 2-ух или 5-ти корпусный плуг можно с легкостью сконструировать своими руками при наличии всех деталей устройства. При этом финансовые вложения окажутся вполне доступными. Освоив процесс изготовления продукции, следует приступить к реализации бизнес-идеи по продаже сделанных собственноручно плугов. Это дело является довольно прибыльным. По оценкам специалистов, рентабельность подобного бизнеса составляет около 70%. Следовательно, выбрав данное направление, вы сможете обеспечить себе прибыльный домашний бизнес!

Скачать чертежи двухкорпусного плуга ПН-2-20
Скачать оборотный 5 корпусный на Т-150

Как сделать плуг на мотоблок своими руками?

Перед тем, как начать изготовление плуга своими руками, потребуется внимательно изучить чертежи. Они должны подсказать вам, каким способом крепить детали конструкции между собой.

Дальнейший порядок действия выглядит следующим образом:

Для начала сделайте лемех. Для этого возьмите сталь, толщиной не менее 5 мм, и придайте ей нужную форму. Режущую часть стальной заготовки отбейте на наковальне, после чего заточите. Делается это точно так же, как и в случае с заточкой ручной косы;

Далее потребуется изготовить самодельный отвал. Для этого подойдет стальная труба, диаметром 50 см, и толщиной стенок не более 5 мм. Заготовку для будущего отвала вырежьте при помощи резака. Чтобы придать изделию нужную форму, отбейте его на наковальне и обработайте на точильном станке;
Далее нужно собрать детали плуга в одну конструкцию. Возьмите лист стали, размеры которого должны составлять 50×50 см, а толщина – 3 мм. Сделайте 4-сантиметровый отступ по краям листа и выровняйте его так, чтобы в итоге получить нулевой угол;
Далее при помощи клиньев приложите к листу лемех и сделайте двухстороннюю точечную приварку, соблюдая угол в 25°;
Лемех и отвал соедините между собой максимально плотно. Между верхней частью отвала и ножом лемеха должен образоваться угол в 8 °;

После этого приварите друг к другу боковой щиток, лемех и заднюю часть отвала. Более подробно об изготовлении плуга расскажет видео.

После этого снова сделайте точные замеры всех углов. Только убедившись в правильности соединений, можете окончательно приваривать детали плуга. Как только конструкция полностью остынет, зачистите имеющиеся сварные швы.

Описание работ по сборке

Чертеж простого плуга для минитрактора и мотоблока.

Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.

Геометрические особенности плуга

Схема лемеха плуга.

На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4, совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.

Крепление стойки плуга

Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.

Изготовление дышла и крепление колеса

Соединение основных узлов плуга.

Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.

Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.

Крепление и изготовление рабочего органа плуга

Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42º. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.

Монтаж отвала

Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.

Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.

Подробнее сборка плуга показана на видео:

Оборотный плуг для мотоблока: делаем в домашних условиях

Оборотный (реверсивный) плуг к мотоблоку внешне отличается изогнутой формой, которая способствует переворачиванию на 1800 верхнего пласта почвы. Получил огромную популярность на твердых почвах, обычное рыхление на которых не приносит ожидаемого результата. Его устройство является наиболее сложным среди других разновидностей.

Универсальный вариант реверсивного (оборотного) плуга представлен на рисунке.

Детализация размера элементов конструктива произведена на чертеже. Для его изобретения понадобится сделать (обозначения согласно чертежа):

лемехи (а) в стальном исполнении. Желательно, чтобы они были съемным для возможной заточки или модернизации. Режущая часть проходит обработку на наковальне и затачивается. Нижний из них предназначен для врезания в почву, верхний – переворачивает срезанный слой. Усилить прочность последнего можно уголком, приваренным к нему;
сформировать отвал, способов чего существует несколько. Согласно одному из них, берется стальная труба диаметром не более 6 см, к которой прикладывается картонная заготовка. Между образующей трубы и трафарета должно быть около 20 0;
боковую часть стойки (б);
пластину для распорки (в);
основание изделия (г);
уголок (д);
стойку (е).

На схеме представлена последовательность сборки поворотного плуга, где 1 – лемех, 2 – боковая часть стойки и 3 – вспомогательный лист. Разновидностью стандартного реверсивного плуга является поворотный плуг Зыкова, отличительной особенностью которого является усиление лемехов стальными заготовками на болтовых стяжках и большой угол атаки. Дополнительным колесом можно добиться устойчивости конструктива. На предложенном чертеже он выделен желтым цветом.

Предварительные регулировки плуга – моменты, которые необходимо учитывать при работе

Выполнять предварительную регулировку нужно ещё до выезда трактора в поле, соблюдая при этом такую очередность действий:

Под опорное колесо на плуге и левые тракторные колёса укладывают прокладки (их высота равняется глубине вспашки, с разбежностью порядка 2-5 см) и опускают плуг вниз таким образом, чтобы лемеха касались поверхности;
Посредством винтового механизма на опорном колесе слегка опускают его вниз, вплоть до контакта с прокладкой;
По поперечной плоскости плуг выравнивают посредством правого раскоса, смонтированного на тракторной навеске, а по его продольной плоскости – за счёт тяги центрального типа. Главное требование – рама должна быть параллельна основанию по обеим плоскостям;
Раскосы навески выставляют в соответствии с передним отверстиями в продольных тягах, при этом верхняя тяга крепится к рамке автосцепливания исключительно через отверстие. Недопустимо соединение через паз, поскольку это вызывает некоторые проблемы и неустойчивое перемещение плуга при его движении на глубине;
Цепи ограничительного типа, установленные на навеске, выставляют за счёт вращения винтовых стяжек вплоть до их небольшого провисания. Это позволяет добиться малого раскачивания плуга в положении транспортировки – порядка 20 мм, не более;
Устанавливают левый раскос на навесном комплекте таким образом, чтобы промежуток между шарнирными осями составлял 515 мм. В процессе работы не допустима смена длины левого раскоса, данное значение должно быть фиксированным.

Виды и устройство мотоблочных плугов

В плуге имеется лемех с особой геометрической формой и пяткой для обработки слежавшейся твердой почвы. Как правило, конструкция плуга разборная, а сам лемех изготавливается из прочной стали, поскольку именно на него приходится основная часть нагрузки. После вспашки почву необходимо обработать культиватором. Для каждой модели мотоблока есть свое навесное оборудование. Однако есть и универсальные модели, подходящие к технике любого производителя.

В настоящее время можно купить три вида мотоблочных плугов:

Однокорпусный. Как видно из названия, в конструкции предусмотрен один лемех и предназначена она, как правило, для обработки легких типов почв.
Оборотные. Переворот пласта происходит благодаря лемехам, сделанным в форме пера. Эта модель плуга дает возможность вспахивать более твердые типы почв и сделать их дальнейшую обработку более легкой.
Роторный плуг, который оснащается несколькими рабочими лопастями.

Оборотный плуг №1 Оборотный плуг №2 Однокорпусный плуг Роторный плуг

Оборотный плуг

Данный тип оборудования изготавливается из особой конструкционной стали, поскольку на него оказываются значительные нагрузки.

При обработке однокорпусным плугом почва отбрасывается лишь в одну сторону. Поэтому для вспашки последующих рядов требуется все время возвращаться к началу борозды. При обработке земли реверсивным плугом в конце каждой борозды необходимо просто развернуть лемех и продолжить движение в обратную сторону.

Благодаря двум разнонаправленным лемехам можно выполнять пахоту в обоих направлениях. Тем более, что для смены направления нужно просто выжать педаль, фиксирующую стойку, и развернуть лемех на 90˚. Такая конструкция может также успешно использоваться для уборки картофеля и прочих корнеплодов.

Плуг Зыкова

Среди всего разнообразия оборудования для малой сельскохозяйственной техники особо выделяется и широко используется оборотный плуг Зыкова, состоящий из:

лево- и правостороннего корпуса с лемехом и отвалом, оборачивающим и измельчающим грунт;
стойки крепления конструкции к грядиле;
полевой доски, упирающейся в борозду, тем самым обеспечивая устойчивость всей конструкции при пахоте;
поворотного механизма с фиксаторами плужных корпусов;
опорного колеса.

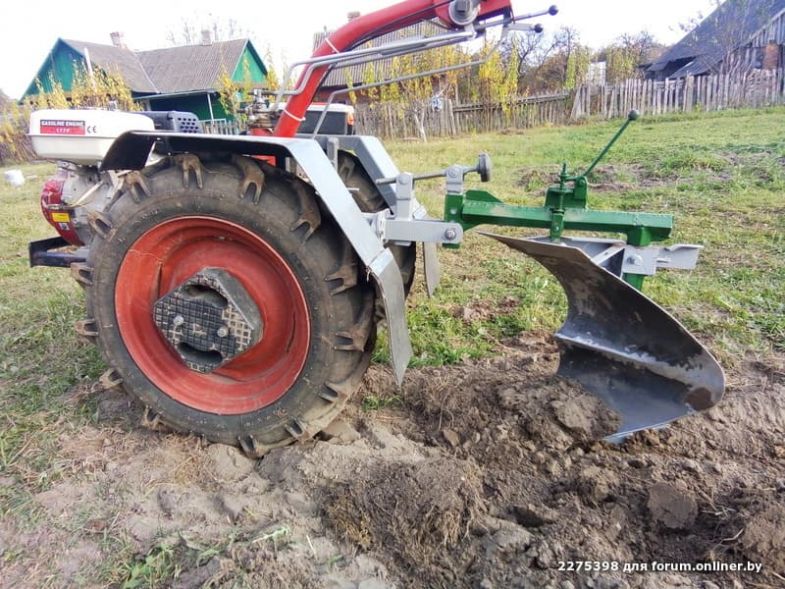

Оборотный плуг для мотоблока «Нева МБ-2» крепится к агрегату при помощи дополнительного кронштейна КР-20Н.

Роторный плуг

Данная конструкция кардинально отличается от прочих моделей и довольно часто сравнивается с культиватором. Данное оборудование состоит из нескольких лемехов изогнутой формы, расположенных на одной оси. При начале пахоты ось начинает вращение и переброс почвы, что существенно отличает роторную конструкцию плуга от культиватора.

Навесное оборудование роторного типа при незначительных усилиях позволяет проводить вспашку на глубину до 30 см. Однако покупка дорогостоящего роторного плуга только для работы на участках с небольшой площадью нецелесообразна.
