Настройка карбюратора бензопилы. Или как не платить ремонтникам!

Характеристики качества смеси на выходе карбюратора

Непосредственно в карбюраторе образуется рабочая смесь, состав которой можно корректировать в достаточно диапазоне эксплуатационных регулировок. При работе силового агрегата на обогащенной смеси топливо сгорает не полностью, в результате чего падает тяга, двигатель сжигает горючее с меньшим КПД.

Сгорание бедной смеси характеризуется перегревом двигателя, падением мощности, ухудшением смазочных свойств масляного компонента топливной смеси, появлением небезопасных для конструкции силового агрегата детонационных явлений.

Заводские настройки топливного оборудования производятся на основе усредненных данных, не учитывающих воздействие внешних факторов, в том числе давления и температуры воздуха, уровня эксплуатационных нагрузок.

Периодическая корректировка состава бензино-воздушной эмульсии позволяет поддерживать тяговые характеристики силового привода на заданном уровне, стабилизировать режим экономного расхода топлива и моторных масел.

Технические характеристики и параметры

Автономность пилы обеспечивает штатный двухтактный карбюраторный двигатель с рабочим объемом 36 см3, развивающий на режиме 13000 об/мин мощность 1,8 л.с.

  • Силовой агрегат работает на смеси автомобильного бензина и масла для двухтактных ДВС в сочетании 25:1. Забор топлива производится из встроенного топливного резервуара, объемом 350 мл.
  • Сочетание износостойкого покрытия внутреннего диаметра цилиндра и низкий коэффициент трения материала поршневой группы позволяет использовать тяговые возможности двигателя с минимальными потерями мощности.
  • Электронная система зажигания обеспечивает полноценное искрообразование и гарантирует надежный запуск двигателя при низкой температуре, устойчивую работу на холостых и рабочих режимах.
МодельPoulan 2150
ПроизводительPoulan
Производство (сборка)Китай
Родина брендаСША
Тип двигателяБензиновый
Объем двигателя, см336
Мощность, л.с. (кВт)1,8 (1,3)
Длина шины, мм405
Шаг цепи, дюймы3/8
Объем топливного бака, л0,35
Объем масляного бака, л0,2
Вес, кг4,7

Как настроить

Настройка карбюратора бензопилы осуществляется так. Перед тем как отрегулировать карбюратор на бензопиле, следует выяснить, являются ли чистыми все фильтры. Прибор регулируется тремя болтами:

  • главного жиклера H;
  • холостого хода L;
  • подстройки холостого хода S (у некоторых производителей он называется LA или T).

Перед началом настройки надо прочитать инструкцию пилы. При выполнении регулировки следует соблюдать правила:

  1. Осуществляется установка инструмента на верстак, чтобы он находился в устойчивом положении.
  2. Цепь устройства нужно направить от себя.
  3. Между инструментом и остальными предметами в помещении должно быть не меньше 2 м.

Важно является информация о том, как происходит настройка при нарушении работы конструкции. Включают карбюратор и ждут 10 минут

Регулировку начинают с нахождения такого местоположения винта L, при котором холостые обороты будут высокими. Нужен ключ для регулировки болтов. Постепенно крутят болт сначала в одну сторону, потом в другую, пока не будет занято правильное положение. Затем крутят шуруп на 1/8-1/4 оборота против часовой. Потом исправляют холостой ход шурупом S (или T, LA).

Если после подкрутки игольчатого болта L цепь не двигается, то постепенно крутят винт S по часовой до того, пока цепь не начнет движение. Потом регулируют S на 1/8-1/4 поворота обратно. Если цепь движется, поворачиваем шуруп S против часовой, пока он не закрутится. Дальше подкручиваем S на 1/8-1/4 поворота в этом же направлении.

ДВС должен функционировать равномерно. Также следует проверить, как он ускоряется. Если нажать акселератор, обороты должны возрасти до максимума. Это означает, что мотор раскручивается хорошо.

В конце тестируют работу прибора на холостом ходу. Когда регулировка сделана верно, то конструкция не должна производить работу так:

  1. Цепь неподвижна.
  2. Звук ДВС такой, как у 4-тактного генератора.
  3. Если нажать на акселератор, произойдет быстрая раскрутка.

Если эти требования не выполняются, то надо отрегулировать холостой ход. Для этого подкрутить винт S так, как было рассказано ранее. Если не поможет, следует повторить регулировку сначала.

Так делают ручную настройку. Точная регулировка выполняется при помощи прибора тахометра. Все действия те же, только винты поворачивают, основываясь на данных тахометра. Благодаря этому прибору карбюратор можно отрегулировать быстрее.

Регулировка карбюратора

Работа силовых агрегатов основываются на топливно-масляной смеси, производящейся карбюратором в объемном соотношении 16/1.

При производстве регулировка карбюратора производится стандартно по средним параметрам, не осуществляется учет совокупности внешних факторов. Последовательность действий при настройке топливных систем бензопил разных представителей Poulan различается незначительно.

Обеспечение хорошей приемистости и стабильности оборотов холостого хода осуществляется путем приведения состава бензиново-масляной смеси к заданному соотношению за счет вращения винта качества и винта количества.

О карбюраторной регулировке пилы Поулан, о пошаговой инструкции очень подробно, наглядно и понятно рассказывают в следующем видео

Проведение разборки

Если вы настраиваете карбюраторную цепную пилу «Partner-350», вы должны узнать больше об узле устройства, во многих моделях конструктивные особенности почти идентичны, поэтому эти рекомендации будут актуальны.

Элементы следует снимать с максимальной осторожностью, укладывать их в порядок, в процессе сборки это поможет вам. Три болта удерживают верхнюю крышку, их необходимо снять, после чего вы увидите слой из пенорезины, который действует как часть воздушного фильтра

Мастер должен будет избавиться от топливного шланга, это приведет к удалению тягового привода.

Регулировка карбюраторной бензопилы «Partner-350» невозможна, если вы не удаляете наконечник кабеля, это должно быть сделано на следующем этапе. Бензиновый шланг, который находится слева от насадки, должен быть сброшен. Все вышеуказанные работы будут отключать карбюратор, который можно отрегулировать. Этот механизм сложный, поэтому, если вам нужна дальнейшая разборка, вам нужно тщательно удалить элементы, потому что их размер очень мал, из-за чего они могут легко потеряться.

Устройство карбюратор бензопилы Урал. Регулировка карбюратора бензопилы walbro правильно

медленно набирает обороты (бедная смесь), то необходимо винт 1 карбюратора частично вывернуть. Обороты двигателя уменьшатся. Для повышения оборотов холостого хода винт 3 необходимо частично завернуть. Снова проверить двигатель на приемистость; — по окончании регулировки винт 3 зафиксировать контргайками 2 (рисунок 1).

4.5.2 Регулировка двигателя на максимальную мощность

Данную регулировку следует производить после 25-часовой обкатки бензопилы в эксплуатации и после регулировки холостых оборотов двигателя. Регулировка производится винтом 2 (рисунок 2) карбюратора, путем забеднения или забогащения горючей смеси на рабочем режиме двигателя. При частичном завинчивании винта смесь забедняется, при вывинчивании — забогащается. Наивыгоднейшее положение винта 2 карбюратора определяется экспериментальным путем проверки работы бензопилы при пилении древесины. При этом следует руководствоваться следующими требованиями к работе бензопилы.

а) Двигатель бензопилы должен развивать мощность обеспечивающую высокую производительность пиления при умеренной дымности выпуска.

б) Двигатель бензопилы должен иметь хорошую приемистость, не должен перегреваться, сбрасывать обороты и останавливаться при пилении древесины (перегрев двигателя—признак чрезмерно бедной смеси и перегрузки двигателя). Из-за отсутствия опыта возможны случаи полной разрегулировки карбюратора, при этом бензопила перестает нормально работать, пуск двигателя затрудняется.

Для восстановления нормальной регулировки необходимо винты карбюратора 1 и 2 (рисунок 2) установить в исходное положение следующим образом: а) винт 1 завернуть до упора и затем вывернуть на один оборот; б) винт 2 завернуть до упора и затем вывернуть на 1/2 оборота. После восстановления исходного положения регулировочных винтов произвести регулировку согласно описанным выше приемам.

рисунок 1-  Рычаг управления дроссельной заслонкой (вид снизу) 1-рычаг, 2-гайка, 3- винт

рисунок 2 —  Органы регулировки и управления воздушной заслонкой 1- винт малого газа, 2- винт полного газа, 3- рычаг воздушной заслонки (показан в положении «открыто»)

Масло для бензопилы Урал

Бензин разводить маслом М-8В в соотношении 1/20. Из длительного опыта использования — это самый лучший вариант. Свеча при этом долго не замасливается и служит максимально долго.

Масло в редуктор бензопилы Урал для смазки цепи М-8В

Для бензопилы Урал 70-76  приведенные выше данные другие. Для ознакомления более подробно читайте соответствующую инструкцию

Особо обратить внимание нужно на марку бензина, используемого масла, обороты двигателя, массу. Эта модификация не так широко применяется, но для тех кто ее использует есть подробное описание в документации вначале страницы

Устройство карбюратора бензопилы Урал

В процессе эксплуатации бензопилы Урал случаются разные неполадки в работе карбюратора, из за использования в основном не качественного топлива или нарушения правил эксплуатации.И для того чтобы попытаться восстановить работоспособность, необходимо знать устройство карбюратора бензопилы Урал.

Фото-1.Принципиальная схема карбюратора бензопилы Урал-КМП-100У.

Карбюратор состоит из:

1-впускной клапан, обогатительная кнопка -2, всасывающий клапан-3, карбюраторная мембрана-4,

винт малого газа-5, винт полного газа-6, стопорная пружина-7, пусковая воздушная заслонка-8,

распылитель главной системы-9, диффузор-10, рычаг дроссельной заслонки-11, корпус карбюратора-12,

дроссельная заслонка-13,распылители системы малого газа-14 и 15, канал топливной системы малого газа-16,

обратный клапан-17, возвратная пружина-18, седло клапана-19, рычаг клапана-20, топливная полость регулятора-21,

мембрана насоса-22, корпус-23, крышка насоса-24, полость подкачивающего насоса-25. Обозначение стрелками на принципиальной схеме:

1-подвод топлива, 2-сообщение с атмосферой, 3-поток воздуха, 4-давление из картера.

Как работает карбюратор бензопилы — особенности поступления воздуха

Принцип работы карбюратора бензопилы включает в себя также подачу воздушной смеси в устройство. Как вы понимаете, в камеру сгорания поступает не чистое топливо (масло с бензином), а топливная смесь — масло с бензином из бака и воздух, который предварительно проходит через фильтрующий элемент.

Это интересно! Фильтр, который установлен на карбюраторе, нужно регулярно очищать, иначе его засорение способствует уменьшению поступления воздуха в систему, что часто становится причиной неправильной работы агрегата. Многие неопытные пильщики сразу же принимаются за настройку карбюратора, однако достаточно почистить фильтр и продуть его компрессором, чтобы устранить причины неравномерной или нестабильной работы инструмента.

Итак, воздух проходит через фильтр, и поступает в устройство через мембрану под номером 7.

Воздушная заслонка 7 при холодном запуске практически полностью закрыта, как показано на схеме. Через нее происходит незначительное поступление воздуха в систему. Воздух поступает в диффузор 16. Под номером 12 обозначены каналы или жиклеры холостого хода и средних оборотов. Эти каналы являются взаимозависимыми, то есть канал средних оборотов является переходным с холостого хода. Эти каналы постоянно открыты, поэтому топливо в соответствующей дозировке поступает в диффузор, где и смешивается с воздухом, направляясь к цилиндру.

https://youtube.com/watch?v=RL2zxDpIQr8%3F

Под номером 15 обозначен канал максимальных оборотов, который состоит из клапана с резиновым основанием. Через этот клапан происходит подача топлива в одном направлении — в камеру диффузора. Далее в систему вступает дроссельная заслонка 8, перемещение которой зависит от силы нажатия на газ агрегата. При запуске клапан 8 вертикальном положении, поэтому бензопила работает только на топливной смеси, поступающей из канала ХХ. Количество воздуха при этом незначительное, так как заслонка 7 также открыта на несколько миллиметров. При нажатии на курок инструмента происходит отклонение заслонки на 10-15 градусов, в результате чего осуществляется подача топливной смеси из канала средних оборотов 12 на схеме выше.

Когда пильщик приступает к пилению древесины, то повышается количество оборотов до максимальных, поэтому заслонка перемещается на угол до 90 градусов от изначального положения. Происходит увеличение количества топлива, что способствует ускорению сжигания топливной смеси.

Чтобы заполнилась камера 14 топливной смесью из бензина с маслом, которое поступает через канал, закрытый иглой, нужно создать разрежение, за счет которого мембрана 13 притянется вовнутрь, тем самым воздействуя на шток. Разрежение в камере 14 создается во время дергания ручки стартера, когда перемещается коленчатый вал инструмента. Поршень перемещается вверх и вниз при «шморгании» или «тыркании» ручки стартера, что провоцирует создание давления внутри камеры 14. В итоге камера заполняется топливом, которое и поступает через соответствующие каналы в диффузор, смешиваясь с воздухом, и направляясь в цилиндр.

https://youtube.com/watch?v=5u1owJHDnYE%3F

После того, как двигатель агрегата будет запущен, поршень начнет перемещаться под воздействием сгорающей смеси, поэтому разрежение в камере формируется постоянно, что собственно и провоцирует прогибание пластинки 13, воздействующей на игольчатый клапан, через который поступает топливо в основную камеру карбюратора бензопилы.

Собственно это и есть принцип работы карбюратора бензопилы мембранного типа, функционирование которого никак не зависит от угла его расположения. Зная конструкцию и принцип действия агрегата, можно приступать к его настройке, прочистке и регулировке.

Как почистить карбюратор на бензопиле своими руками

Перед тем, как почистить карбюратор на бензопиле, разберемся с ситуациями, когда же нужна его чистка:

  • пила не заводится и глохнет;
  • инструмент не заводится;
  • инструмент глохнет при нажатии на газ.

Бывают ситуации, что чистка карбюратора не помогает, тогда нужно заменить ремкомплект, если после этой процедуры ничего в работе бензопилы не изменилось – проверяйте резиновый адаптер, что находятся между цилиндром и карбюратором (на его месте может быть резиновый переходник с латунной вставкой). Снимаем верхнюю крышку, фильтр, длинные болты, переходник, отключаем от карба трубки и изымаем его. Непосредственно процесс очистки:

  • сначала нужно почистить ворсистой щеткой от внешней грязи и пыли, чтобы она не попала во внутрь при разборе;
  • начинаем с болта «H», что отвечает за верхнее рабочее положение работы карбюратора, на максимальных оборотах. Закручиваем его, считая и запоминая количество оборотов, к примеру, 2,5. Дальше выкручиваем его
  • вкручиваем с подсчетом оборотов винт «L», он отвечает за низкие обороты. К примеру, 4,5 оборотов. Записываем показатели и выкручиваем его;
  • снимаем верхнюю и нижнюю крышку с помощью отвертки, откручивая болтики. Лучше это делать не навесу, а на твердой нескользкой поверхности;
  • достаем иглу;
  • если прокладки и мембраны сильно изношены, протерты – их также нужно менять на новые, а заказать ремкомплект карбюратора к пилам Хускварна, Лидер, Штиль или Партнер – можно в магазине КосиКоса;
  • часто перед чисткой можно наблюдать следующую картину – в «отстойничке» и других емкостях – много пыли и мусора;
  • очищаем карб, предварительно замочив в его растворителе, потом продуваем сжатым воздухом, используя компрессор. Процедуру повторяем 2 раза. Отдельно чистим мембраны и собираем обратно. Сначала ставим на место иглу;
  • опору коромысла монтируем обратно на иглу;
  • отжимаем пружинку и выжимаем фиксирующий болт;
  • ставим на место мембрану, нижнюю крышку и закручиваем болтами (нужно запомнить или подписать, какие именно фиксировали её);
  • верхнюю мембрану с крышкой также ставим на место и закручиваем болтами;
  • помещаем винт «L» до упора, а потом выкручиваем на его 4,5 оборота, (как пример) как он и состоял на карбюраторе, а винт «H» вкручиваем также до упора и выкручиваем на те же 2,5 оборота (как пример), сохраняя прежние настройки. Это нужно для того, чтобы не потерять настроек;
  • возвращаем карбюратор на обратное место в бензопилу для проверки, надевая на дроссельную заслонку;
  • шланг, выходящий из цилиндра – вешается на верх, шланг, выходящий из бака – с правой стороны от карбюратора, а шланг, что идет на прокачку с праймера – с левой – соединяем все шланги с карбом;
  • вставляем 2 болта в адаптер и ставим его на место;
  • закрываем заслонку, несколько раз нажимаем на праймер (достаточно10);
  • пробуем завести инструмент.

Как видно, своими руками прочистить карбюратор своего инструмента вовсе несложно, если следовать инструкции, хронологии, зафиксировать себе обороты винтов максимальных и минимальных, собрать агрегат ровно в противоположном порядке. Магазин бензоинструмента KosiKosa демонстрирует и качественное видео, где всю инструкцию ярко подкрепляет наглядный пример.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

  • исключить риск создания карбюратором «бедной» смеси;
  • минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

  1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
  2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
  3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
  4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

  • винт с маркировкой L – корректирует низкие обороты;
  • винт с маркировкой H, за счет него проводится настройка высоких оборотов;
  • винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

  1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
  2. Проверка воздушного фильтра и очищение этой детали.
  3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

  • положите бензопилу на ровную поверхность;
  • сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

  • базовый этап (двигатель включен);
  • этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией. Стандартный алгоритм действий

Стандартный алгоритм действий.

  1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
  2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

  • забитый воздушный фильтр,
  • забитые нагаром выхлопные окна и глушитель,
  • плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

  • Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
  • На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
  • Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
  • Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
  • Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
  • Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
  • После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
  • Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

  • Двигатель заводят и прогревают в течении 5-7 мин.
  • Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
  • Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Устранение других неисправностей

Среди мелких неполадок чаще всего встречаются проблемы с холостым ходом. Они решаются в зависимости от причины:

  1. Не срабатывает электрический клапан, открывающий жиклёр холостого хода. Проверьте подачу напряжения к нему при включённом зажигании, а потом выкрутите клапан и посмотрите, как он втягивает иглу. Если этого не происходит, замените деталь.
  2. Засорился жиклёр холостого хода. Опять же, открутите клапан и продуйте калиброванное отверстие.
  3. Раскисло резиновое уплотнительное кольцо на клапане. В результате возникает подсос воздуха, отчего мотор работает нестабильно. Поменяйте уплотнение.
  4. Порвалось или раскисло резиновое колечко, уплотняющее канал холостого хода. Надето на тонкую трубочку из латуни, запрессованную в корпус карбюратора. Чтобы до неё добраться, надо демонтировать крышку агрегата.
  5. Засорились каналы, подающие топливную смесь для работы на холостом ходу. Вопрос решается промывкой и продувкой, как это описывалось в предыдущем разделе.

Клапан холостого хода с жиклером

Замена диафрагмы пускового устройства

Когда машина глохнет при холодном запуске, нужно поменять диафрагму пускового механизма. Из-за прорыва она не оттягивает воздушную заслонку, отчего двигатель «задыхается». Узел находится с правой стороны (по ходу движения), его квадратная крышка держится на 4 винтах. Открутите их и смените диафрагму.

Замена диафрагмы насоса — ускорителя

Когда при нажатии на акселератор и разгоне авто ощущается «провал», ваши действия должны быть такими:

  1. Проверьте диафрагму насоса — ускорителя, расположенную под крышкой на левой стенке карбюратора (по направлению движения машины). Если она порвалась, замените.
  2. Демонтируйте корпус воздушного фильтра и верхнюю крышку «Солекса». Под ней отыщите распылители, встроенные в диффузоры подачи топлива. Подденьте их отвёрткой, вытащите и продуйте. Поменяйте резиновое колечко, если оно порвалось.
  3. Попробуйте, насколько хорошо рычаг насоса-ускорителя нажимает на диафрагму. При обнаружении люфта смените этот рычажок.

Распылители извлекаются с помощью отвёртки

Последняя неисправность кроется в электронном блоке ЭПХХ, управляющем работой электрического клапана. Если «восьмёрка» глохнет при движении накатом на передаче, то причина — именно этот блок. Поменять его не проблема, цена этой детали невелика.

Замена блока ЭПХХ

Как правило, после устранения перечисленных неполадок регулировка карбюратора не требуется. Но если вы заметили изменение оборотов в ту или иную сторону, то настройки можно слегка подкорректировать.

Как правильно отрегулировать карбюратор своими руками?

После промывки и полной очистки карбюратора производят его сборку и приступают к регулировке. Прежде всего, следует разобраться в назначении регулировочных винтов. В этом поможет инструкция, но некоторые общие моменты` следует рассмотреть сразу. Чаще всего встречается следующее обозначение винтов:

  • H — производит регулировку состояния главного жиклера, т.е. настраивает максимальную скорость вращения вала двигателя;
  • L — производит настройку жиклеров холостого хода (отвечает за минимальную скорость вращения вала);
  • T — регулирует работу мотора на холостом ходу. Может также обозначаться буквами LA или S, на некоторых моделях карбюраторов он вовсе отсутствует.

Поворот винтов H и L по часовой стрелке обедняет топливно-воздушную смесь, а против часовой стрелки — обогащает (количество бензина увеличивается). При вращении винта T меняется скорость вращения вала на холостом ходу — по часовой стрелке она возрастает, а в обратном направлении — уменьшается.

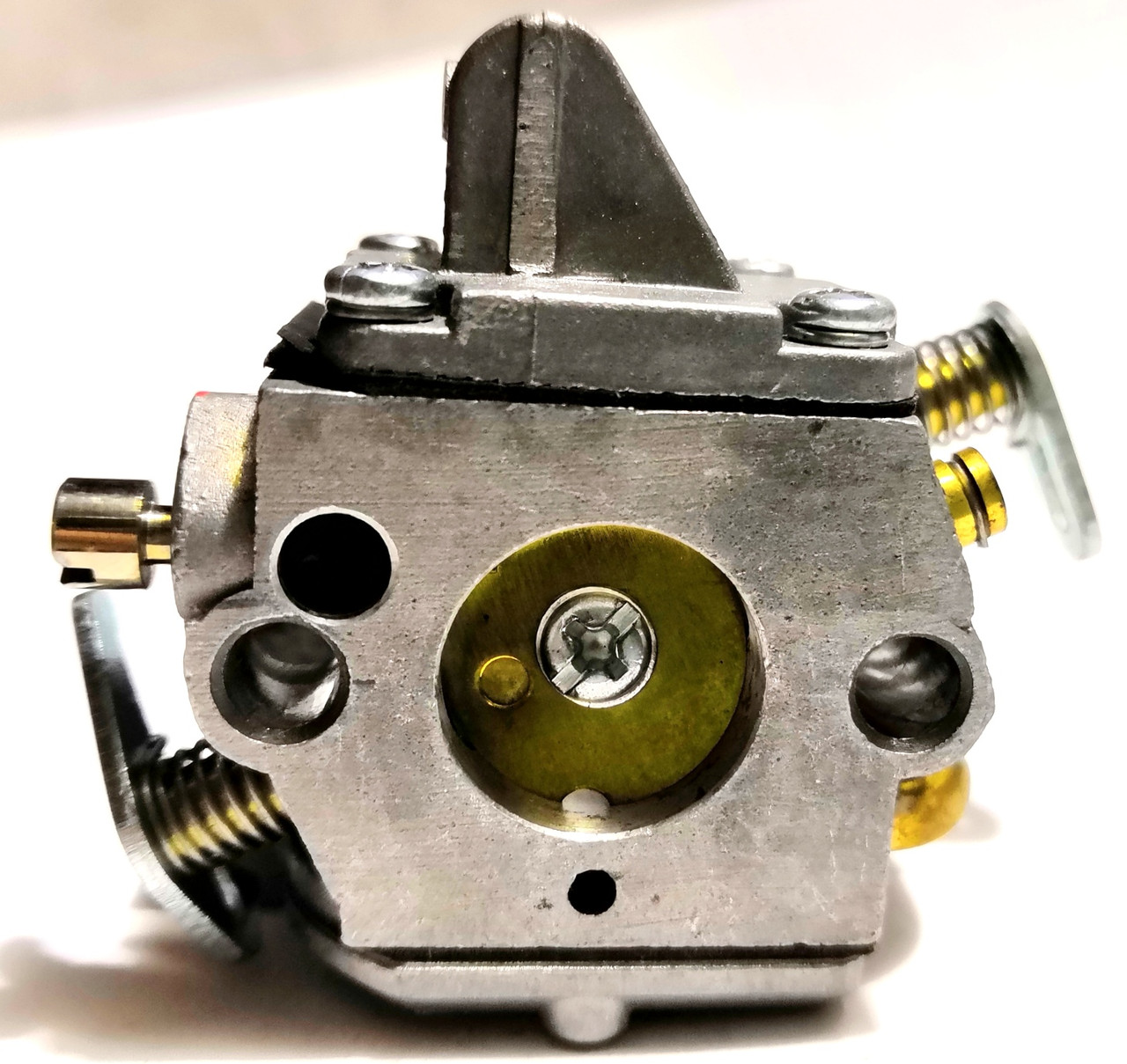

Рисунок 2 – Механизмы регулировки карбюратора

Прежде, чем приступить к непосредственным действиям, следует найти и внимательно изучить информацию о положении регулировочных винтов (величине углов поворота при настройке). Эти сведения имеются в инструкции к бензопиле. Затем надо подготовить рабочее место — уложить пилу на ровную горизонтальную плоскость, направив цепь в противоположную от себя сторону. Отсоединить все крышки, удалить поролон и воздушный фильтр. На этом подготовительные операции считаются завершенными, можно приступать к основной части работ.

Порядок настройки карбюратора:

Плавным движением закрутить по часовой стрелке до упора винты H и L. Действовать аккуратно, чтобы не сломать винты — это станет причиной полной потери карбюратора.
Открутить оба винта на полтора оборота.
Запустить двигатель на 10 минут и прогреть его. Это необходимый момент, так как на холодном двигателе правильно настроить карбюратор не удастся.
Поворачивая винты H и L, поочередно регулируют вращение вала на максимальных и минимальных оборотах.
Регулируя положение винта T (или он может иметь другое обозначение), настраивается холостой ход бензопилы. Необходимо добиться ровной и стабильной работы двигателя

Важно следить за тем, движется на холостом ходу цепь, или нет. Если движется, еще немного поворачивают винт против часовой стрелки.

Проверить работу двигателя можно визуально и на слух. Слишком обогащенная смесь вызывает появление густого дыма из выхлопного отверстия. При подаче обедненной смеси во время работы пилы слышится свист. Чрезмерно экономичный режим вреден — если винт L настроить на «бедное» топливо, появятся проблемы с запуском двигателя. При установке на обедненную смесь винта H пила заметно потеряет мощность. Определить правильную настройку можно по следующим признакам:

  • на холостом ходу двигатель не глохнет, а цепь неподвижна;
  • во время работы двигателя нет чрезмерного дыма из выхлопной трубы;
  • двигатель демонстрирует хорошую приемистость (быстро набирает обороты при нажатии на акселератор).

Подробное описание настройки имеется в инструкции, которая идет вместе с инструментом в комплекте поставки. Ее следует внимательно изучить, поскольку возможны некоторые особенности или специфические требования, установленные производителем и относящиеся только к данной модели пилы. Если все требования соблюдаются в точности, работоспособность бензопилы будет восстановлена до изначального состояния.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
