Настольный сверлильный станок Jet JDP 8l

Назначение станка, его достоинства и недостатки

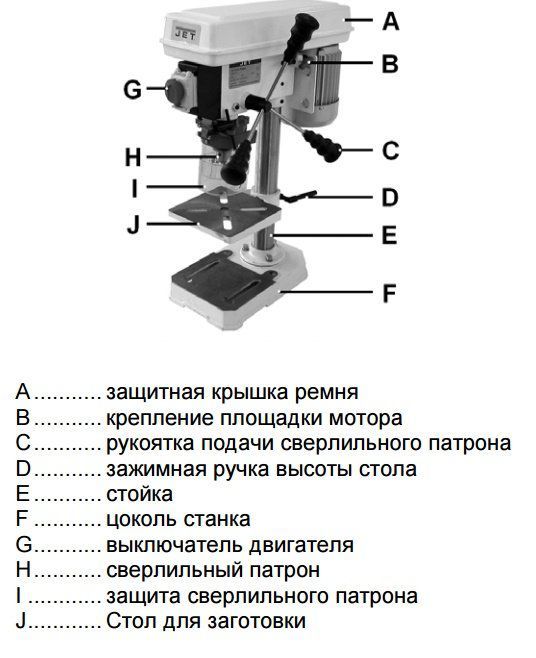

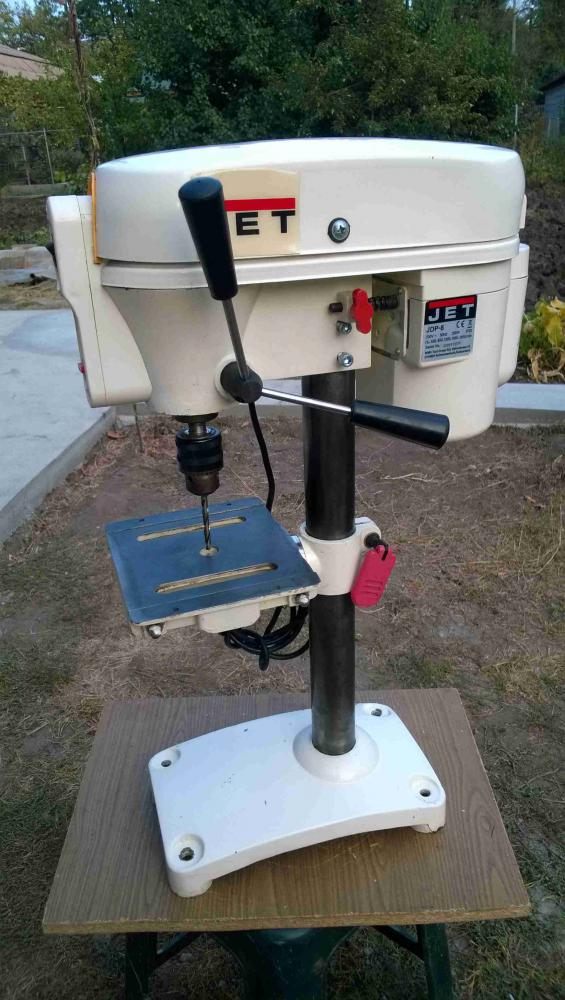

Внешний вид станка

Станок предназначен для сверления отверстий в различных материалах – начиная от стали и заканчивая полимерными заготовками. Для выполнения этих работ рекомендуется ознакомиться с паспортом оборудования. Если же сведения о допустимости обработки конкретной заготовки отсутствуют – необходимо связаться с технической поддержкой компании.

Главным преимуществом этой модели является оптимальное соотношение цена/качество. Если сравнивать ее с аналогичным оборудованием китайского и отечественного производства можно отметить удовлетворительное качество сборки и достаточно большие функциональные возможности.

Среди многочисленных преимуществ станка можно выделить следующие:

• высокая мощность электродвигателя, обеспечивающая достаточно глубокое сверление металла;
• надежная система переключения передач. Алюминиевые шкивы имеют продолжительный срок службы, зубчатый ремень не дает возникнуть рывкам шпинделя во время работы станка;

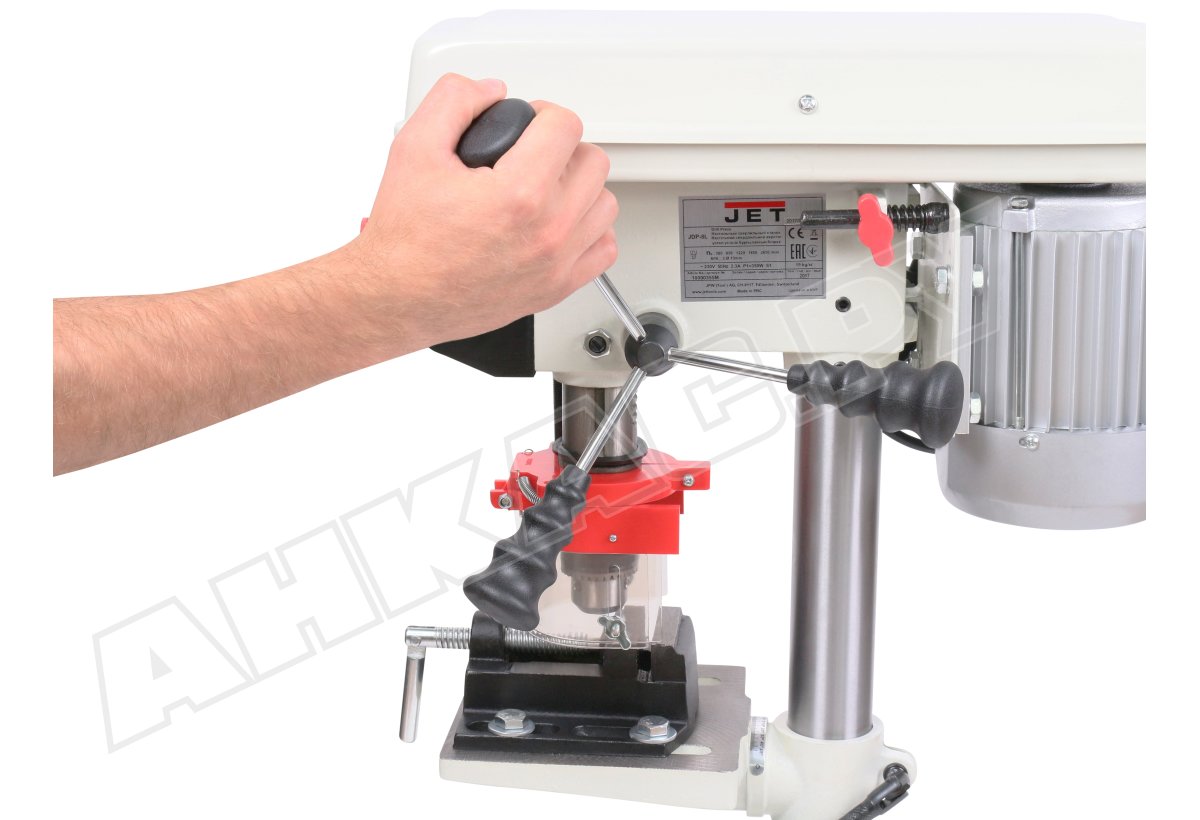

• удобные рукояти управления. Они имеют оптимальный размер, благодаря которому не нужно отвлекаться от визуального контроля обрабатываемой заготовки.

Но несмотря на эти положительные качества оборудование имеет ряд недостатков. Оригинальный сверлильный патрон во время работы создает люфт порядка 0,1 мм. Поэтому его рекомендуется заменить на более надежный. При креплении настольного станка к рабочей поверхности стола следует контролировать силу прижима. В некоторых случаях опорная станина лопалась.

Область применения

При выборе оборудования для проведения сверлильных работ следует уделить внимание рекомендуемой области применения. Это связано с тем, что каждый станок имеет свой показатель производительности и возможной допустимой нагрузки

Jet JDP 8l подходит для проведения работ в бытовых условиях, то есть модель подходит исключительно для разовых работ или выпуска небольших партий.

Несмотря на то, что настольно-сверлильный Jet JDP 8l предназначена для бытового применения, она обладает многими свойствами, которые присущи профессиональному оборудованию: патрон с возможностью быстрой смены режущего инструмента, аварийной останови оборудования, точной подачи режущего инструмента.

Устанавливать сверлильный станок можно на столах и других основаниях. К выбору основания предъявляется довольно много требований: оно должно выдерживать нагрузку, распределять ее, для чего нужна высокая прочность и жесткость. Примером основания можно назвать слесарный верстак.

https://youtube.com/watch?v=jQDKzkxO0xM

Фрезерные станки по металлу

Сверлильно-фрезерные станки JET

– востребованное оборудование, так как производит сверлильные или фрезерные работы при обработке металлических изделий. Эта модель станков пользовалась повышенным спросом, но потом он пошел на спад. Теперь производители выпустили обновленные варианты, которые спешит представить компания СоюзПром Комплект. Помимо визуального представления теперь с возможностью внимательно изучить описания и технические характеристики каждой модели.

Особенности оборудования

Сверлильно-фрезерные станки JET

наделены рядом особенностей, которые выглядят следующим образом:

• сверлильная голова изготовлена исключительно из высококачественного чугуна;
• частота вращения наделена специальными элементами, которые позволяют регулировать показатель;
• благодаря наличию цифрового экрана, теперь можно выводить информацию об индикации частоты вращения и перемещения шпинделя;
• фрезерная головка с поворотным механизмом;
• подача перемещения шпинделя имеет микронный формат;
• в наличии есть сенсорная панель управления;
• защитный экран;
• размер стола теперь 700 мм.

Преимущества оборудования позволяют без проблем выделить этот станок на фоне остальных. Поэтому следует внимательно отнестись ко всем доступным описаниям, что максимально точно определить нужную модель для дальнейшего применения.

Покупка в один клик

Для того, чтобы комфортно купить нужно оборудование, достаточно воспользоваться сайтом компании СоюзПром Комплект. В нем заложена вся необходимая информация, подробно расписаны технические характеристики и контакты, которыми вы можете воспользоваться. Желаем приятных покупок и улучшения эффективности вашей деятельности.

Основные особенности

Особенности устройства обусловили его популярность во всём мире. JET JMD-X1L отличается следующими параметрами:

• Компактность и эргономичность, что позволяет использовать устройство даже в небольших, малогабаритных цехах.
• Небольшой вес устройства не требует установки усиленной опоры. Монтаж осуществляется достаточно просто, в обслуживании не прихотлив.
• Экономия ресурсов даже при постоянном использовании.
• Наличие интуитивно понятной панели управления, работать с которой могут даже любители и начинающие мастера.
• Простота транспортировки и мобильность.
• Модель предназначена исключительно для индивидуальной работы, не используется в серийном производстве.
• Корпус выполнен из чугуна (серого) для минимизации вибраций при работе.
• JET JMD-X1L оснащен специальным индикатором перегрузки аппарата.
• Надежность и высокие сроки работы – не менее 5 лет.
• Возможность эффективной работы с множеством разнообразных материалов.

Также стоит отметить скромную стоимость станка в сравнении с другими моделями устройств с аналогичным функционалом.

Характеристики агрегата

Аппарат имеет следующие технические характеристики:

Технические характеристики

• общие габариты – 430×225×580 мм;
• вес агрегата – 19 кг;
• параметры рабочего стола – 160×160 мм;
• количество скоростей – 5;
• мощность агрегата – 350 Вт;
• промежуток от шпинделя до рабочего стола – 200 мм;
• промежуток от шпинделя до основания – 280 мм;
• шпиндельный ход – 50 мм;
• минимальная частота вращения шпинделя – 579 оборотов в минуту;
• диаметр сверла (максимально допустимый) – 13 мм;
• максимальная частота вращения шпинделя – 2649 оборотов/мин;
• тип конуса шпинделя – МК-2.

Указанный сверлильный аппарат способен обрабатывать не только металлические, пластмассовые, но и деревянные изделия.

Для модели JET JDP 8l 10000355m не предусмотрена система использования смазочно-охлаждающей жидкости.

Правила использования

Сверлильный аппарат перед работой требует ознакомления с инструкцией. Она касается правил сборки элементов станка и соблюдения техники безопасности в процессе работы.

Оборудование нуждается в надежной и прочной поверхности, на которую его предполагается установить. Корпус агрегата разрешено прикрутить к поверхности через отверстия, имеющиеся в станине.

При работе на устройстве важно придерживаться следующих рекомендаций:

• Заранее установить на лицевую часть головки шпинделя защитный экран, он способен свободно поворачиваться относительно сверла.
• Установка обрабатываемого изделия на станке производится при помощи специальных струбцин.
• Требуется заранее рассчитать режим вращения сверла исходя из типа обрабатываемой детали, материала и глубины сверления.
• Образующаяся в процессе работы Джет стружка сдувается с него только после выключения всех узлов.
• Недопустимо обрабатывать на аппарате магниевые заготовки по причине высокого риска возгорания.
• Не допускается применять на станке шлифовальные, круглопильные диски и фрезы.

Наибольшему износу подвержены строгальные ножи, ремни и сверла станка. При малейшей утрате свойств указанными элементами оборудования требуется их незамедлительная замена.

Строгальные ножи Kanefusa

Отдельное внимание необходимо уделять качеству отверстий обрабатываемых изделий. Многочисленные отзывы указывают на оптимальный диаметр отверстий в 8 мм. Если указанный параметр превышает 8 мм, происходит биение патрона, а рабочий стол прогибается

Если указанный параметр превышает 8 мм, происходит биение патрона, а рабочий стол прогибается.

Особенности рассматриваемого настольно-сверлильного станка

Особенности настольного сверлильного станка Jet JDP 8l 10000355m заключаться в нижеприведенных моментах:

1. Высокая безопасность эксплуатации. Передача сверлильного станка Jet JDP 8l представлена ремнем, конструкция закрытая, что исключает вероятность получения травм во время работы.

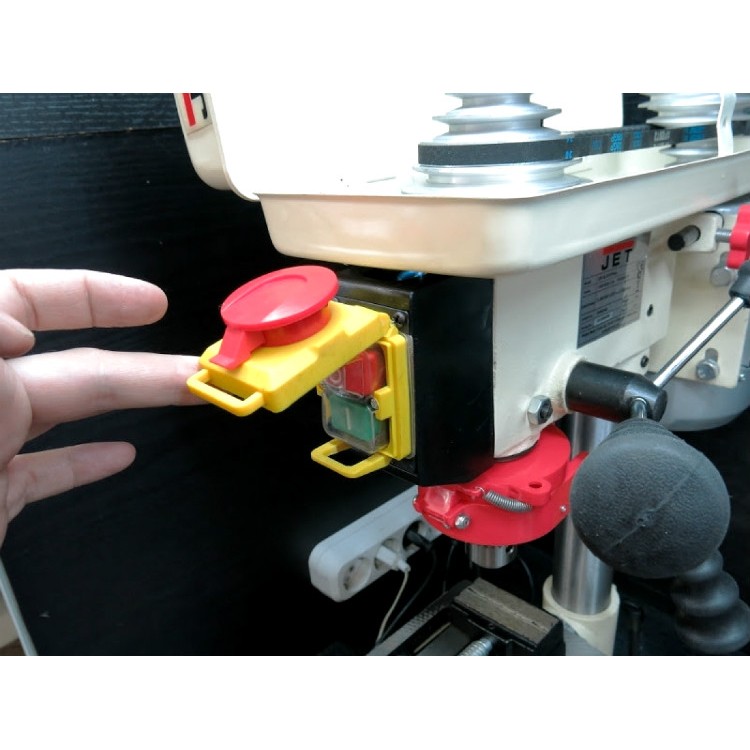

2. Есть функция аварийной остановки устройства. Инструкция по эксплуатации предусматривает возможность быстрого отключения настольно-сверлильного станка, для чего достаточно нажать на большую красную кнопку.
3. Оборудование имеет удобные рукоятки с перфорацией, что исключает вероятность выскальзывания их из рук во время проведения работы.
4. Технические характеристики настольно-сверлильного Jet JDP 8l позволяют обрабатывать деталь с высокой точностью, получаемое отверстие может иметь высокий класс шероховатости. На данные показатели оказывает влияние и тип устанавливаемого режущего инструмента.
5. Заготовка может иметь самый различные размеры, обрабатываемый материал быть представленным сталью, чугуном, пластиком и другими сплавами.
6. Эксплуатация настольно-вертикального станка проводится практически при полной изоляции зоны резания. Для этого установили прозрачный защитный экран.
7. Настольно-сверлильный Jet JDP 8l удобный в использовании также по причине того, что заготовка может быть зафиксирована специальными тисками. Поэтому инструмент во время обработки не становится причиной появления вибрации.
8. Настольно-сверлильный станок достаточно простой, но при этом имеет широкие возможности: при необходимости можно расположить рабочий стол практически под любым углом к режущему инструменту.

Ремень станка Jet JDP 8l

В комплекте поставки есть паспорт, в котором содержится подробное описание и назначение настольно-сверлильного станка Jet JDP 8l.

Правила сборки и разборки агрегата

Станки JET JDP 8l 10000355m отличаются простотой сборки и разборки своих узлов. Сборка заключается в креплении колонны к основанию, вставке столика и закреплении головки со щитком. На последнем этапе вкручиваются ручки управления.

Разборка аппарата происходит в несколько этапов:

• с пружины откручиваются 2 гайки;
• снимается сама пружина;
• вытаскивается ручка;
• происходит вываливание пиноли вниз.

При разборке аппарата легко изучить его составные элементы:

• двигатель станка имеет мощность 350 Вт, на нем имеются охлаждающие ребра;
• под крышкой двигателя располагается конденсатор напряжением 450 В;
• шкивы сделаны из алюминия;
• имеется зубчатый ремень марки XPZ

Имея такие характеристики, агрегат легко выполняет сложные операции, уверенно обрабатывает детали, имеет большой срок эксплуатации.

Плюсы и минусы станка

Основное преимущество модели в ее цене и качестве. Устройство имеет невысокую цену по сравнению с другими аналогичными моделями станков. Для аппарата характерна качественная сборка. Способность станка обрабатывать металл, пластмассу и дерево делает его функционально разнообразным аппаратом для сверления.

Дополнительными преимуществами оборудования являются:

• качественно работающий механизм переключения передач;
• высокое значение мощности электрического двигателя;
• удобные рукоятки управления.

Надежность механизма переключения передач обеспечивается за счет присутствия в оборудовании зубчатого ремня и шкивов, сделанных из алюминия. Первый препятствует появлению рывков шпинделя в процессе работы оборудования, вторые шкивы – имеют долгий срок службы.

Мощный электродвигатель агрегата позволяет производить глубокое сверление различных изделий.

Все рукоятки устройства имеют нужный размер. Оператору во время работы на станке не приходится отвлекаться из-за неудобных рукояток управления.

JET JDP-8L имеет ряд недоработок:

• Плохо продуманное устройство подъема и опускания рабочего стола.
• Постоянная необходимость контроля силы прижима, когда станок крепится к рабочей поверхности.
• Создание заводским сверлильным патроном люфта при работе.

Механизм, поднимающий и опускающий рабочий стол, требует постоянной проверки на надежность фиксации. Это требуется делать каждый раз перед началом работы на аппарате.

При увеличенной силе прижима агрегата к рабочей поверхности возникает серьезный риск повреждения и разрушения опорной станины.

Практически все заводские сверлильные патроны в процессе работы агрегата создают люфт, составляющий 0,1 мм. Специалистами рекомендуется заменять этот элемент станка по необходимости.

Технические параметры

Обработка деревянной заготовки под углом

Для каждого домашнего мастера помимо конструктивных особенностей оборудования важнейшим приоритетом при выборе определенной модели являются технические характеристики. У настольного станка JET с заводским артикулом 10000355m они приближены к стандартным параметрам.

Общая масса оборудования в собранном состоянии составляет 19 кг. Габариты конструкции равны 43*22,5*58 см. Эта модель рассчитана для установки на рабочий стол. Частота вращения шпинделя регулируется сменой положения приводного ремня на валах. Дополнительно есть механизм натяжения, благодаря которому можно добиться отсутствия провисания ремня.

Основные технические параметры станка:

максимально допустимый диаметр сверления составляет 13 мм. Его можно изменить, установив другой патрон

Но при этом необходимо брать во внимание мощность электродвигателя;
число скоростей — 5. Они могут составлять 580, 850, 1220, 1650 и 2560 об/мин;
конус шпинделя соответствует маркировке МК-2;
максимальный вылет шпинделя не может превышать значение 10,4 см;
ход пиноли – 5 см;
расстояние от пиноли до поверхности рабочего стола – 20 см;
удаленность шпинделя от основания — 28 см;
размеры рабочего стола – 16*16 см;
наклон стола — ±45°;
номинальная мощность электродвигателя – 0,35 кВт.

Исходя от отзывов собственников настольного станка JET можно отметить, что качественные отверстия получаются, если их диаметр не превышает 8 мм. При увеличении этого параметра наблюдается небольшой прогиб рабочего стола, возникают биения патрона.

Конструктивные особенности

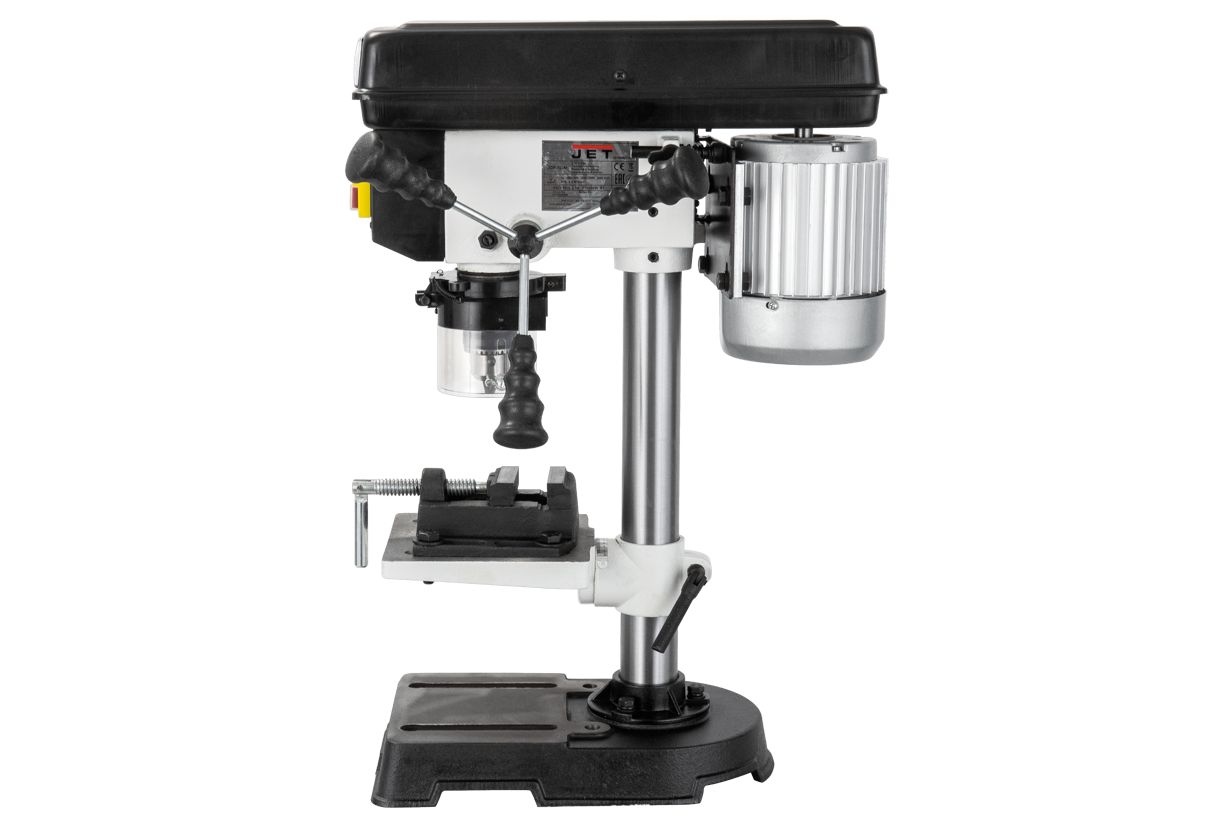

Расположение компонентов станка

Главным достоинством настольного станка JET JDP-8L является продуманная схема расположения компонентов. Станина и рабочий стол изготовлены из чугуна, что в разы повышает срок их службы по сравнению с аналогичными стальными компонентами.

Конструкция станка стандартная – на цоколе расположена опорная стойка. На ней закреплен блок со шпинделем, механизмом переключения передач и электродвигателем. Стол для заготовок также расположен на опорной стойке. Подача патрона осуществляется путем поворота рукояти. Регулировка положения рабочего стола происходит за счет его смещения по стойке. Для фиксации в конструкции предусмотрена зажимная ручка.

Но кроме этих особенностей станок отличается от аналогичных моделей такими показателями:

• стол для заготовок и цоколь изготовлены из серого чугуна. Он не только придает конструкции дополнительную массу, но и обеспечивает длительный срок службы. Однако нужно учитывать хрупкость этого материала;
• поворотный механизм рабочего стола. Это дает возможность выполнять сверление под углом до 45°. Для фиксации заготовки на его поверхности есть специальные монтажные пазы;
• асинхронный двигатель напрямую влияет на время безремонтной службы оборудования. Для подключения его к бытовой электросети не нужны дополнительные выпрямители и подобные им устройства.

В стандартный комплект поставки помимо станка входят тиски, инструмент для обслуживания механизмов и инструкция по эксплуатации. Первичная настройка оборудования интуитивно понятна. Но во избежание появления аварийных ситуаций перед эксплуатацией необходимо ознакомиться с правилами работы.

Рекомендации по эксплуатации

Регулировка узлов оборудования

Несмотря на то что сверлильный станок JET JDP-8L относится к классу оборудования для домашнего использования – перед его эксплуатацией необходимо внимательно изучить инструкцию. В особенности это относится к разделам сборки и подготовки оборудования, а также техники безопасности при работе на нем.

Для работы необходимо подготовить ровную поверхность. Для этого обычно используют устойчивый стол. С целью надежной фиксации можно прикрутить корпус через специальные монтажные отверстия, расположенные на станине. При подключении к электросети учитывается потребляемая мощность двигателя.

Во время эксплуатации необходимо придерживаться следующих правил:

• обязательная фиксация заготовки с помощью встроенных механизмов или струбцин;
• расчет режимов вращения сверла. Они напрямую зависят от характеристик заготовки, степени глубины сверления и материала изготовления;
• удаление стружки осуществляется только после отключения оборудования;
• на станке запрещено применять фрезы, круглопильные и шлифовальные диски;
• также недопустима обработка изделий из магния. Это может повлечь за собой возгорание.

Изменение числа оборотов шпиндельной головки напрямую зависит от предполагаемого диаметра сверления. Чем меньше этот параметр – тем выше скорость вращения. Изменение скорости вращения осуществляется путем перестановки ремней на приводном валу.

История производства

Компания Jet была основана еще в середине прошлого века, в 1958 году. Тогда фирма занималась торговлей американскими и японскими токарными станками. Главным шагом к востребованности на мировом рынке для производителя стало объединение с крупной фирмой из Швейцарии WALTER MEIER AG. После слияния, обе компании смогли выйти на мировой рынок.

Выкупив два известных на тот момент бренда, Jet стали активно развиваться, а уже в 2003 году, станки компании стали лидерами мирового рынка. Первые станки Jet появились в странах СНГ в начале двухтысячных. Одним из самых популярных стал JET JMD-X1L, благодаря своей скромной стоимости и малогабаритности.

Компоновка

Уделив внимание компоновке вертикально-сверлильного Jet JDP 8l отметим:

1. Нижняя часть представляет собой основание, которое изготавливается из высокопрочного чугуна. Оно способно распределять нагрузку и вибрацию, что существенно повышает качество обработки.
2. На основании крепится вертикальная направляющая, по которой перемещается столик.
3. Столик представлен плоскостью, которая может фиксироваться на вертикальной направляющей при помощи специального зажима.
4. Шпиндель представляет собой достаточно сложную конструкцию, так как он позволяет проводить быструю смену режущего инструмента. Вокруг него расположен защитный экран для предотвращения разлета стружки.
5. Выше расположены коробка подач и скоростей, которые находятся в специальных изолированных корпусах. На фронтальной части выше шпинделя разместили большую клавишу аварийной остановки работы станка.
6. С правой стороны расположена рукоятка подачи режущего инструмента. Она имеет большие размеры и специальные ручки, которые не позволяют рукам соскользнуть во время работы.
7. Электродвигатель разместили сзади, он крепится на специальной пластине, механизм подачи спрятан. Отметим, что электрический двигатель не спрятали в корпус, так как он должен обдуваться воздухом для охлаждения.

Рукоятка подачи станка

В целом можно сказать, что конструкция компактная и удобная в использовании. Большая часть элементов изготавливается из чугуна, некоторые из стали.

Почему следует уделять внимание данной модели?

На строительном рынке можно встретить просто огромное количество станков со сверлильной группы. Данная модель имеет следующие преимущества:

1. Ограничитель глубины сверления. Многие работы предусматривает получение несквозного отверстия, когда глубину сверления нужно регулировать. Выставив нужный показатель можно проводить обработку без риска нарушения размеров.
2. На устройстве есть миллиметровая шакала, которая может использоваться для контроля глубины сверления вручную. Отметим, что автоматической подачи у модели нет.
3. Есть возможность проводить регулировку скорости вращения шпинделя. Сверление, как и многие другие работы, может проводится исключительно с учетом разработанной технологии. В рассматриваемом случае подача проводится в ручную, а скорость вращения регулироваться путем перестановки ремня. Скорость вращения шпинделя определяет качество получаемого отверстия: чем больше оборотов в минуту делает инструмент, тем более низкий показатель шероховатости. Скорость вращения также определяет быстроту обработки. Однако отметим, что высокие показатели возможно выставлять только при условии использования сверл из износостойкой стали.
4. Заготовка базируется на столе только по одной из сторон. При этом деталь должна надежно фиксироваться, так как во время сверления возникает вибрация, которая может снизить качество получаемого изделия. Для того чтобы получать наклонные отверстия станок позволяет устанавливать заготовку под наклоном относительно шпинделя.

Ну и конечно, достоинством рассматриваемого настольно-сверлильного станка Jet JDP 8l назовем высокое качество сборки и хорошую надежность. Все элементы жестко соединены между собой, используемые материалы прочные и надежные, конструкция пригодна к ремонту.

Конструкция и полная комплектация

Конструкция станка достаточна проста. Основные составляющие инструмента изготовлены из надежного и устойчивого к вибрациям серого чугуна. Специальный рычаг «ласточкин хвост» позволяет настроить чугунную станину с микрометрической шкалой для разметки крест-на-крест. Это позволяет значительно расширить рабочую поверхность.

Важно!

Основное отличие JET JMD-X1L от JET JMD-X1 заключается в расширенной рабочей поверхности (столешницы) до 460 мм.

В комплектацию модели входит:

• М12 – зажимная тяга.
• Патрон сверлильный с оправкой.
• Защитный экран.
• Документация и руководство по эксплуатации.
