Насадка-болгарка для бензопилы. отзывы и цена

Установка на пилу своими руками

Как установить насадку — болгарку на бензопилу знает не каждый, поэтому мы расскажем об этом подробнее.

Работу по установке, следует начать, как ни странно, с очистки бензопилы. Необходимо снять боковую крышку, шину, цепь и продуть бензопилу сжатым воздухом, под боковой крышкой спрессовываются и накапливаются мелкие частички древесины, которые при разборке сцепления могут попасть в подшипник.

Далее, необходимо выкрутить свечу и ограничить ход поршня при помощи куска не толстой и плотной веревки, с навязанными на неё узелками. Для этого веревку нужно просунуть в цилиндр через свечное отверстие. Эти манипуляции нужны для того, чтобы максимально безопасно заблокировать ход поршня, а соответственно и коленчатого вала и открутить сцепление.

Далее, чашка сцепления снимается с коленчатого вала и в зависимости от вида шкива насадки, либо меняется, либо на неё устанавливается шкив вместо ведущей звездочки. Сборка проводится в обратной последовательности.

Теперь переходим к установке самой насадки — болгарка. Она монтируется на место штатной шины, ничего сложного, просто необходимо установить насадку на два винта крепления, закрыть боковую крышку и затянуть винтами.

На завершающем этапе производится натяжение ремня. Как проверить натяжение мы описывали выше.

Для чего прибегают к самодельному варианту?

Подобные самодельные аппараты делаются, прежде всего, для экономии средств. В настоящее время рынок садового инструмента переполнен различными предложениями, но цена на такую продукцию бывает порою очень высокой и не каждый может позволить себе подобную покупку.

Еще одной причиной, по которой умельцы прибегают к подобного рода переделкам – желание иметь у себя дома многофункциональный аппарат, способный помочь в различных работах. К тому же такой вариант значительно экономит место в гараже или сарае. Ведь для размещения нескольких инструментом потребуется выделение дополнительной площади.

Недостатки самодельной болгарки:

  1. Твердые частицы во время работы могут попадать в воздушный фильтр, а это негативно сказывается на работе пилы и приводит к перегреву. Фильтр бензопилы адаптирован к опилкам и древесной пыли, а частицы от металла действуют более агрессивно, поэтому и причиняют больше неудобств.
  2. Не исключается получение травм во время работы с самодельной болгаркой.

Какая бензопила подойдет для переделки?

Прежде чем приступить к выбору бензопилы, нужно разобраться, какими достоинствами обладает этот инструмент и почему именно его выбирают в качестве базового.

  1. Наличие двигателя отличной производительности и мощности.
  2. Компактность мотора.
  3. Мотор не надо дорабатывать, он полностью подходит к использованию.
  4. Использовать агрегат можно в любых условиях, даже в повышенной сложности.
  5. Особенность конструкции позволяет использовать пилу в различных положениях.
  6. Муфта сцепления расположена особым образом, защищая главные узлы инструмента от повреждений.
  7. Удобный выходной вал дает возможность прикреплять дополнительные устройства.

При выборе пилы следует ориентироваться на следующие параметры:

  • Мощность;
  • Простота конструкции и дешевая стоимость запасных частей;
  • Не стоит использовать дорогие инструменты, лучше всего взять уже бывший в употреблении.

Исходя из вышеизложенного, наиболее подходящими являются бензопилы Урал, Штиль или пила Дружба.

Нюансы использования

Насадка — болгарка, должна использоваться согласно рекомендациям производителя и с соблюдением техники безопасности. На практике, этими рекомендациями пренебрегают, что часто приводит к травмированию. Рассмотрим основные моменты, которые стоит учитывать при работе.

  1. В процессе работы руки и глаза оператора должны быть защищены. Очки и перчатки просто необходимы, но не лишним будет одеть костюм из грубого материала. Отрезные диски тонкие, хрупкие на излом и если обычной болгаркой они легко контролируются, то пилой делать это не так просто. Диск может завернуть и сломать, осколки могут разлететься и поранить.
  2. На бензопилу мощностью менее 1,5 кВт устанавливать отрезной диск большого диаметра не стоит, двигатель справиться, но будет работать на пределе и будут заметны провалы по оборотам.
  3. Работать со снятым защитным кожухом запрещено.
  4. Приводной ремень между шкивами должен быть правильно натянут. Проконтролировать натяжение можно следующим образом: захватить ремень по центру и попытаться повернуть вокруг своей оси. Если ремень поворачивается только на 900, то он натянут правильно, если больше или меньше, значит необходимо провести регулировку.

Как сделать бензорез по металлу своими руками

Самостоятельно изготовить насадку — болгарку не так легко, как может показаться на первый взгляд. Даже имея все необходимые элементы, два шкива, ремень, вал с креплением для диска и старую шину, потребуется повозиться, подгоняя все на свои места.

Самодельный экземпляр насадки на бензопиле Хускварна. Кожух использовали с обычной болгарки — разумное решение.

На первый взгляд все хорошо, но если приглядеться, то видно, что ремень установлен поверх штатной чашки сцепления. Работать нормально такая конструкция не сможет, т. к. ремень будет постоянно слетать. Её необходимо доработать, установив вместо сцепления шкив. А в остальном конструкция неплохая, учтено все вплоть до механизма натяжения.

Предлагаем посмотреть видео, автор которого рассказывает как сделать болгарку-бензорез из бензопилы своими руками используя старую шину. Вариант бюджетный, но опасный, т.к. нет никаких защитных отзывов. Настоятельно не рекомендуем использовать такие конструкции, они опасны.

Рекомендуем посмотреть интересное видео, автор которого также сделал насадку бензорез для бензопилы Хускварна своими руками.

Видео бензопилы в работе:

Есть еще один вариант сделать бензорез, это установить переходник для крепления отрезного диска непосредственно на сцепление, т. е. отказаться от использования шины или другого удлинителя. Именно такой вариант показан в видео ниже.

На видео видно, как после запуска двигателя, диск бензореза сразу же начинает вращаться, это означает, что сцепление не работает. Использовать инструмент без сцепления опасно и неудобно.

Сделать болгарку с бензопилы можно, специальная насадка добавит такой функционал, установить её можно самостоятельно. Делать своими руками, совсем не обязательно, т. к. в продаже имеются заводские, которые сконструированы с учетом требований безопасности. Работать с такой насадкой можно там, где нет возможности подключить электричество, в противном случае, легче и удобнее использовать обычную УШМ.

Обзор комплекта и принцип работы

При установке такого приспособления бензопила получает сразу две дополнительные функции – бензореза и угловой шлифовальной машины. Это оказывается необходимым в условиях, когда непосредственное подключение обычной УШМ к источнику электрического напряжения затруднительно, а то и невозможно.

На приводной вал ведущей звёздочки бензопилы устанавливается шкив, который при помощи ременной передачи кинематически соединяется с осью пильного диска, скорость вращения основного вала при этом не изменяется. Для установки самой насадки используются шпильки, которыми крепится пильная шина бензопилы. В промышленных конструкциях рассматриваемых насадок имеются отверстия, размер и расположение которых согласовывается с параметрами бензопилы конкретного производителя. От типоразмеров пилы зависит также и наибольший диаметр пильного диска, который может быть установлен.

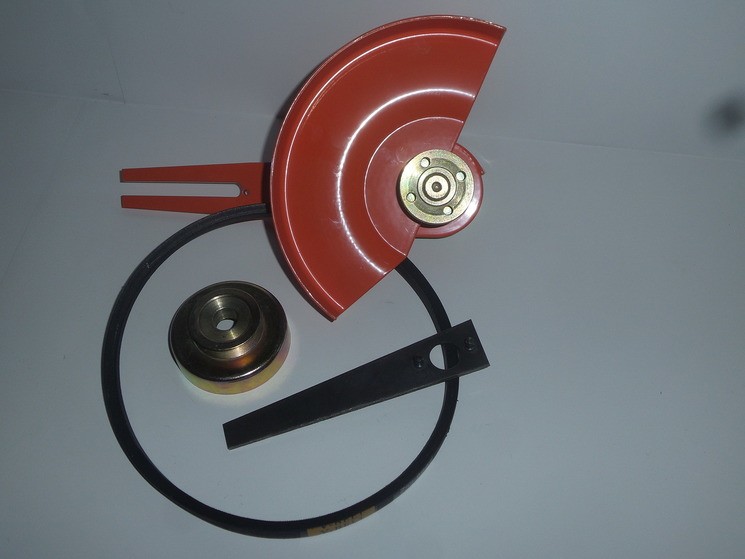

Насадка-болгарка на бензопилу включает в себя:

  1. Радиальный шарикоподшипник в пылезащитном корпусе.
  2. Ведомый шкив.
  3. Клиновой ремень.
  4. Оправку, к которой крепится отрезной круг (рекомендуется не более 150×22 мм).
  5. Ключа для затягивания диска и двух шпилек.

Насадка для бензопилы-болгарка оборудована специальным крепёжным пазом, при помощи которого выполняется её присоединение к основному инструменту. Используется планшайба и гайка с левой резьбой.

Наличие насадки позволяет использовать бензопилу для резки камня, стали, строительных блоков и иных предметов, размеры которых позволяют применять диск с определённым значением диаметра. Диаметр, в свою очередь, зависит от марки бензопилы. Лучше всего для указанных целей подходят пилы Штиль модельного ряда от Штиль-180 до Штиль-250. Объясняется это особенностями включения бензопил Штиль: вначале, при включении центробежной муфты число оборотов коленчатого вала составляет около 4500 мин-1: именно при такой угловой скорости шпиндель работает наиболее устойчиво. Затем скорость можно увеличить до 7000…8000 мин-1.

Производитель насадок-болгарок на бензопилы рекомендует использовать не более 75% паспортной мощности основного инструмента, не работать без предохранительного кожуха, и не применять для отрезных и шлифовальных работ круги, допустимая скорость вращения которых – менее 10000 мин-1. Наличие роликоподшипника, допускающего значительные осевые нагрузки, исключает перекос пильного диска и заклинивание насадки при длительных работах.

Это интересно: Как сделать лодочный мотор из бензопилы своими руками?

Зачем требуются насадки для бензопилы

В продаже есть особые насадки для бензопилы, при помощи которых есть возможность в значительной мере расширить функционал инструмента. При использовании дополнительного оборудования из бензопилы получится великолепный дровокол, который сможет справляться с чурками, ведь многие из них проблематично расколоть при помощи топора, или же лодочный мотор, чтобы осуществлять прогулки на резиновой лодке. По сути, такие насадки требуются для того, чтобы взять от бензопилы максимум пользы, и чтобы она не лежала на полке, а практически каждый день использовалась для решения различных задач.

Самодельные варианты

Для того, чтобы сделать болгарку своими руками нужно запастись необходимыми комплектующими. Самым простым и экономически выгодным вариантом является покупка готового заводского комплекта. Но перед приобретением нужно обязательно свериться – подходит ли он к имеющейся у вас пиле. Комплект состоит:

  • Барабан или ведущий шкив;
  • Защитный кожух;
  • Ременная оснастка;
  • Ключ или шпильки;
  • Подробная инструкция, где приведены все чертежи и схемы для правильного крепления насадки.

Все чертежи и схемы, приводимые в прилагающейся инструкции, легко читаются и понятны даже неподготовленному мастеру.

Ниже представлен чертеж болгарки из бензопилы

чертеж болгарки из бензопилы

Последовательность работ по креплению насадки к болгарке:

  1. Изучение инструкции.
  2. Слить масло в пиле.
  3. Снять с бензопилы шину и барабан сцепления;
  4. Произвести крепление шкива на главную звезду;
  5. Закрепить инструмент шпильками, которые поставляются в комплекте. Если они отсутствуют, то использовать можно обычные шпильки для крепления шина на бензопиле.

Виды

Насадки, с помощью которых можно резать различные материалы, также применяются для того, чтобы выполнить множество операций. Каждый вид имеет уникальные свойства и конструкцию. Чтобы распилить черновой материал, применяют отрезные насадки. Это приспособление имеет форму диска, в котором есть режущий край. Обычно бывает сплошная режущая часть, но встречается и сегментированная.

Чтобы распилить различные материалы из древесины или гипсокартона, применяют пильные насадки. Их особенностью является то, что в режущей части находятся специальные зубцы. Они могут быть разной формы. Насадка также имеет пильный круг для выполнения ровных резов на простых и ламинированных досках. Для шлифования заготовок, имеющих металлическую, бетонную и деревянную основу, применяют обдирочную насадку-болгарку. С помощью такой насадки можно легко очистить плоскость от старого слоя краски. Чтобы устранить грунтовку, также можно использовать шлифовальные круги.

Зачистные приспособления состоят из круга. Края круга состоят из металлической проволоки. Часто такие круги используют для того, чтобы удалить ржавчину и другие загрязнения с металлического участка. В большинстве случаев такие насадки нужны, чтобы подготовить трубы к окрашиванию. Если нужна высокая точность в работах, то использовать нужно шлифовальную насадку с оправой. Полировальные насадки используются, чтобы выравнивать поверхности. Больше всего они нужны после шлифования. У этих насадок есть категории дисков. Диск может быть войлочным, фетровым или иметь наждачные круги. Чтобы их зафиксировать на устройство, применяется липучка. Благодаря этому свойству можно будет быстро сменять насадки.

Также необходимо упомянуть про насадку-болгарку для китайских бензиновых пил 45,53 куб. см. Она подойдёт к бензиновым пилам таких китайских фирм, как «Карвер», «Форза», «Чемпион», «Форвард», «Брейт» и другие. Насадка подходит, чтобы срезать металл, камень, шлифовать и зачищать поверхности. И при этом не нужно использовать электрические болгарки. Такая насадка будет необходимой при работах в местах, где нет электросети.

Чтобы подготовить насадку к работе, нужно:

  • снять цепи и шины;
  • убрать звёздочку и установить шкив;
  • установить ремень и закрепить боковой крышкой;
  • натянуть ремень.

Насадка имеет технические особенности:

  • шлифовальный и отрезной круги с размерами от 182 мм;
  • посадка имеет размер 23 или 24 мм;
  • чашка сцепления с диаметром – 69 мм;
  • вес самой насадки – 1,4 кг.

Виды шкивов

Официальной классификации шкивов и сцеплений бензопилы по видам нет, но было бы удобнее, если бы она была. Мы постараемся объяснить отличия шкивов понятным языком и покажем фотографии.

Шкив типа «Штиль 180» — закрытая чашка для установки на штатное место, вместо сцепления, совмещенная со шкивом. Шкив неразборный, диаметр посадочного отверстия соответствует диаметру коленчатого вала с установленным на него игольчатым подшипником. Используется в бензопилах Штиль МС 180, , .

Шкив без чашки, устанавливаемый на ведущую звездочку бензопилы, без снятия сцепления. Может иметь несколько вариантов, в зависимости от шага звездочки. Преимущество такого типа — простота монтажа (для Штиль МС 180 с закрытой чашкой сцепления, в тех бензопилах, где сцепление открытое, для установки потребуется его снять) и низкая стоимость (могут продаваться отдельно, как запасные детали). Такой шкив  более универсальный, может использоваться в бензопилах Хускварна, Партнер, Тайга и других китайских аналогах.

Для сцеплений, в которых предусмотрена возможность замены ведущей звездочки, чаще всего такие устанавливаются на профессиональные бензопилы, производители делают специальные шкивы. К сожалению фотографии шкива с таким посадочным мы не нашли, но есть фото сцепления и сменного звена, посмотрев которые можно понять, как он выглядит.

Мы рассмотрели самые популярные модели шкивов, но это далеко не все, что может встретиться в продаже.

Теперь предлагаем вам посмотреть видео, в котором мастер показывает и объясняет, как из бензопилы сделать болгарку при помощи покупной насадки. Кстати, в этом видео используется малораспространенный и дорогой шкив, его можно было заменить шкивом без чашки, про который мы рассказывали выше.
