Нанесение размеров на чертежах

Правила нанесения размеров на чертежах ГОСТ 2.307-68 и ГОСТ 2.307-2011

Указанные на конструкторских документах размеры предназначены для точного указания габаритов изделия, а также его узлов. Нанесение размеров следует организовать так, чтобы, руководствуясь ими, возможно было сделать деталь без проведения дополнительных расчетов. В то же время недопустимо перегружать документ избыточными сведениями, затрудняющими его понимание. Недопустимо также дублирование нанесения размеров на чертежах.

Как предписывается государственным стандартом, численные величины в конструкторских документах указывают в мм, единицы при этом опускают. Величины углов приводят в градусах, минутах, секундах с обязательным указание единиц.

Правила нанесения размеров на чертеж

Размерные линии изображают параллельно оси, на расстоянии не менее 10 мм от контура изделия, выносные изображают перпендикулярно размерным.

Основные величины

Существуют несколько геометрических параметров, которые характеризуют любой объект. Это:

• длина;
• ширина;
• высота;
• глубина;
• межцентровое и межосевое расстояние;
• площадь и т. д.

Данные характеристики могут быть как физическими, так и математическими. Единое буквенное обозначение, которое употребляется на всей планете, появилось в середине ХХ столетия и вошло в Международную систему единиц (СИ). За основу взяты латинские буквы, таким образом начертание кириллицей при проектировании не допускается.

Существуют двухмерные и трёхмерные изображения. На плоскости присутствуют два измерения, для ширины обозначение буквой В было взято из геометрии. Она измеряется в поперечном направлении. При очерчивании фигур чаще всего пользуются латинским алфавитом: а, b, с. Длина измеряется в продольном разрезе. Это численная характеристика протяжённости линий. В английском языке она звучит как length. Собственно благодаря этому изначально применяемая буква L была взята за основу и внесена в ГОСТ. Стандарт разрешает как заглавное, так и строчное начертание.

Длину и ширину в международной системе измеряют в метрах или других производных от него кратных 10 единицах. Всем известны сантиметры, миллиметры, микроны и др.

Если работа с построением идёт в трёхмерном пространстве, то добавляется ещё и высотный параметр H, в отдельных случаях ещё и толщина. Эта величина характеризует величину объекта по вертикали. Обозначение толщины — буква S. А при работе с круглыми и сферическими объектами появляется такое понятие, как радиус: это отрезок, соединяющий соединяет центр со второй точкой, расположенной на окружности. В международной практике его принято обозначать как R или r, от латинского слова radius. Нередко применяется понятие диаметра. Это отрезок, проходящий через центр и соединяющий две точки на окружности.

Цифровые значения на чертёжных документах наносятся над размерными линиями заканчивающихся с двух сторон стрелками. Выносные линии показывают, к какому именно элементу относится то или иное число. Размеры стрелок подбираются в зависимости от толщины основных линий контура и прорисовываются примерно одинаковыми. На рисунке приведены ГОСТированные параметры стрелок.

https://youtube.com/watch?v=2CJUJZvacwU

Основные определения

На чертеже можно показать работоспособность каждого элемента

Технически различают размеры следующими категориями:

• номинальными, получаемыми конструкторами из расчетов для определения жесткости и прочности, чтобы использовать материал как эксплуатационный, технологический, конструктивный;
• действительными или измеренными фактически с допуском на погрешность;
• предельными принимаются значения ограниченные рамками с действительными величинами или равными с ними.

Диапазон может выражать сборочную единицу, в которой части движутся и находятся неподвижными, в этом случае их называют:

• сопряженными, а их очертание указывает на участок соприкасаемых поверхностей и положение;
• свободными, показывающими в какой форме, находятся эти площади.

На чертеже также можно показать работоспособность каждого элемента или как использовать размер в производстве детали, применив габарит:

• конструктивный, который появился посредством расчета;
• технологический, поставленный для механической операции.

Чтобы легче было читать чертеж, его снабжают специальными знаками.

Разные предельные отклонения на участках поверхности

В тех случаях, когда разработчиками деталей для тех их участков поверхностей, которые имеют различные предельные отклонения номинальных значений, необходимо эти параметры обозначить, то при помощи сплошных тонких линий между ними разделяют границы. Что касается самих значений предельных отклонений, то они для каждого из участков указываются отдельно. Необходимо отметить, что в тех случаях, когда по правилам черчения на изображении имеется заштрихованная часть, то через нее граница не прочерчивается.

Пример обозначения участков поверхности с одинаковым номинальным размером
и разными предельными отклонениями

Варианты и способы нанесение размеров

Критериями того, как наносят раз-ы, являются метод создания конкретной детали и поверхности, которые имеют точки соприкосновения с прочими деталями единицы сборки. Эти критерии определяют и использование конструкторской базы.

Конструкторской базой является база, которая дает возможность определить, где располагается деталь или единица сборки в конкретном изделии.

Согласно центральному правилу нанесения раз-в, все раз-ы, являющиеся частью одного элемента, группируются на картинке, представленной более наглядно.

Особенности нанесения размерных линий и чисел

Размерная линия (РЛ), указывающая раз-р угла, проводится дугой, где центральная точка — вершина угла. Выносные линии располагаются по лучевому принципу.

РЛ лучше размещать за пределами контура изображенного объекта. Запрещено применение контурных, осевых, выносных и центровых линий в виде размерных. Выносные и РЛ не должны иметь пересечений.

Рядом с контуром детали стоит располагать меньшие размеры. Это нужно, чтобы сократить количество пересечений выносных и РЛ и упростить чтение чертежа.

Обрывы РЛ допускаются, если выносная линия не проводится по одной стороне картинки. Так бывает, когда совмещаются вид и разрез, и когда вид и симметрично расположенный разрез предмета наносят до оси или с обрывом.

Обрывание РЛ всегда за осью или линией обрыва объекта.

Обрыв в проведении РЛ возможен:

• при указании раз-а диаметра окружности (обрыв всегда дальше, чем центр окр-ти);
• если наносят раз-ы от базы, отсутствующие на картинке ниже.

Прерывание основной линии допускается при наличии пересечения со стрелкой.

РЛ не прерывают, когда в изделии есть разрыв

Важно убедиться, что РЧ соотносится со всей длиной детали

Допускается размещение размерных чисел и стрелок снаружи, если невозможно их разместить между сплошными основными и тонкими линиями. Точно так же действуют, когда вписывают раз-р радиуса, в случае, если невозможно его разместить между кривой и центром радиуса.

Засечки или точки могут использоваться вместо стрелок — они наносятся под углом 45 градусов по отношению к РЛ (при невозможности размещения стрелки между выносными линиями).

Нельзя, чтобы линии чертежа делили размерные числа (РЧ) или проходили через них — такие линии нужно прерывать.

РЧ наносят выше РЛ: чем ближе к середине, тем лучше.

Размеры зоны, которая заштриховывается, помечают на полке выносной линии.

Есть нюансы указания РЧ, основанные на учете расположения зоны. Если она выше горизонтальной осевой линии — РЧ наносят над РЛ с выпуклой стороны, если ниже — с вогнутой.

РЧ над параллельными РЛ указываются в порядке шахмат.

Если указывается размер диаметра, то перед РЧ всегда приписывается специальный знак ∅.

Радиус обозначается латинской R и конкретным РЧ.

Если раз-р радиусов скругления в масштабе чертежа 1 мм и меньше, то отображать их на чертеже не рекомендуют.

РЛ проводится концентрично дуге при нанесении раз-а дуги окружности. Выносные линии располагаются параллельно биссектрисе угла. Над самим РЧ помещают знак ⏜.

Какие раз-ы обозначают на чертеже? Все зависит от технологии и контроля процесса создания детали.

Способы нанесения размеров

К ним можно отнести следующие.

Сп-б от общей базы. База — поверхность, задающая раз-ы составляющих детали. Здесь базой является левая поверхность планки, от которой проставляются раз-ы остальных отверстий.

Плюс такого сп-ба в том, что размеры не зависят один от другого, и ошибка в каком-либо одном не сказывается на остальных.

От нескольких баз.

Цепочкой.

Если наносятся раз-ры для определения расстояния между однотипными элементами изделия, равномерно удаленными друг от друга, указываются не размерные цепи, а раз-р между соседними элементами и крайними — как произведение кол-ва промежутков между элементами на раз-р промежутка.

Упрощённые условные обозначения

Указания допусков формы и расположения поверхностей на чертежах выполняют при помощи значков. Термины и определения регламентируются ГОСТом 24642−81.

Указываются базы значком в виде равностороннего зачернённого треугольника, соединённого с рамкой выносной линией. Его высота примерно соответствует шрифту размерных чисел. Условные знаки вписывают в прямоугольник и добавляют числовое ограничение, за пределы которого не должен выходить требуемый допуск формы. Соединительная линия бывает прямой или с изломами, но направление отрезка со стрелкой, должно соответствовать направлению, в котором измеряется отклонение.

Бывают следующие допуски форм и расположения поверхностей:

• плоскостность;
• цилиндричность;
• круглость;
• соосность;
• параллельность;
• перпендикулярность;
• симметричность;
• допуск радиального, торцового биения;
• допуск пересечения.

Каждый имеет свой условный значок. Например, плоскостность обозначается следующим образом, а симметричность — вот так. Двумя параллельными прямыми представлен допуск параллельности.

На рисунке показан пример того, как надо выносить такие параметры.

.

Пример записи: Неуказанные допуски формы и расположения по ГОСТ 25069–81 .

ОСНОВНЫЕ ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ НА ЧЕРТЕЖАХ (ВЫНОСНАЯ ЛИНИЯ, РАЗМЕРНАЯ ЛИНИЯ, СТРЕЛКИ, ЗНАКИ ДИАМЕТРА, РАДИУСА, РАСПОЛОЖЕНИЕ РАЗМЕРНЫХ ЧИСЕЛ)

Величину изображённой детали можно определять только по размерным числам. Их наносят над размерны­ми линиями возможно ближе к их середине (рис. 4).

Размерные линии ‘Ограничивают стрелками, кото­рые остриём должны касаться выносных линий (размеры 110, 30, 15, 0 20 и другие на рис. 4), линий контура (размер 040) или осевых линий.

Размерную линию следует проводить параллельно отрезку, размер которого указывают по возможности вне контура изображения. Расстояние между параллельными размерными линиями и от размерной линии до парал­лельной ей линии контура берут от 7 до 10 мм.

Нельзя допускать, чтобы размерные линии пересе­кались с выносными или являлись продолжением линий контура, осевых, центровых и выносных. Запрещается использовать линии контура, осевые, центровые и вы­носные в качестве размерных.

Чтобы размерные линии не пересекались с вынос­ными, меньший размер наносят ближе к изображению, а больший – дальше (размеры 15, 30 и размер 110 на рис. 4).

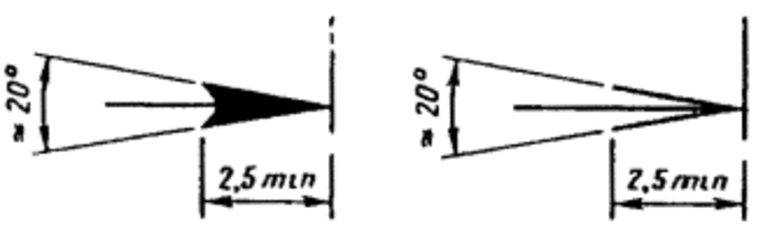

Форма стрелки показана на рис. 5. Размер стрелок следует выдерживать приблизительно одинаковым на всём чертеже.

Каждый размер на чертеже указывают только один раз.

Размерные числа линейных размеров наносят в со­ответствии с положением размерных линий, как показа­но на рис. 6. Если размерная линия вертикальная, то размерное число ставят справа (рис. 6а). На наклонных размерных линиях цифры пишут так, чтобы они оказа­лись в удобном для чтения положении, если дать раз­мерной линии “упасть” в горизонтальное положение, как это указано стрелками на рис. 6 а, б, в.

Линейные размеры на машиностроительных чер­тежах указывают в миллиметрах; если размеры нанесены у изображений, то единицы измерений (мм) не простав­ляют (см. рис.4).

Угловые размеры наносят, как показано на рис. 7. Их указывают в градусах (°), минутах (‘) и секундах (“), проставляя единицы измерения, например, размер 30° на рис. 7. Размерную линию при этом проводят в виде дуги окружности с центром в вершине угла.

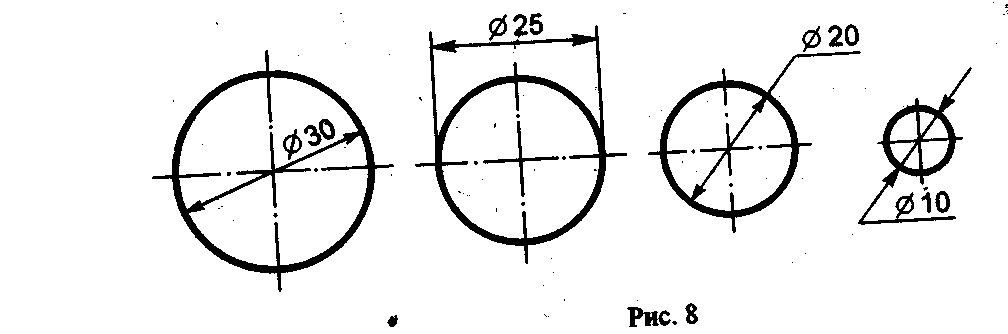

Для обозначения диаметра перед размерным чис­лом во всех случаях наносят знак – кружок, перечеркнутый прямой линией под углом 75°. Применение и по­строение этого знака показано на рис. 8.

Для обозначения радиуса перед размерным числом всегда наносят знак R – латинская прописная буква (см. рис. 4). Стрелку наносят с одной стороны (см. рис. 9)

Если деталь имеет не­сколькоодинаковыхотвер­стий или других элементов (кроме скруглений), то нано­сится размер одного из них, а количествоотверстий или других элементов указывают перед размерным числом, на­пример 3 отв.16 (рис. 10а).

Размеры толщины или длины детали, форма которой задана одним видом, наносят, как показано на рис. 10. Пе­ред числом, указывающим толщину детали, наносят бук­ву S, а перед числом, указывающим длину детали, – бук­ву L

Нанесение предельных отклонений размеров

Указание значений предельных отклонений имеет большое значение с точки зрения технологии изготовления. Исходя из этих данных, технологи будут выбирать конкретные способы механической и термической обработки, конкретный вид станочного оборудования, инструмент и оснастку.

Значения отклонений наносят сразу после величин. Если высокая точность изготовления не требуется, то нанесение этих требований в каждом месте чертежа необязательно, достаточно сформулировать их в общем виде в области технических требований. Данная формулировке должна содержать как значения, так и знак отклонений.

Если в общей записи не указываются конкретные значения допусков, допустимо использовать указание квалитета, или класса точности. Обозначается он литерами ±IT/2 , за которыми следует номер квалитета.

Указание предельных отклонений для валов и отверстий круглой формы сопровождается знаком ∅.

Если на различных участках одной и той же поверхности требуется выдержать различные отклонения, границу между ними указывают тонкой сплошной чертой, а размеры на чертежах вкупе с отклонением указывают для каждого участка по отдельности.

Унификация и стандартизация

Для облегчения чтения чертежей в производственном процессе существуют специальные ГОСТы (государственные стандарты). Они объединены в свод правил, который именуется как ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ (ЕСКД).

ГОСТ 2.321−84 устанавливает буквенные обозначения, которые принято использовать в конструкторских документах и сборочных чертежах, применяемых различными промышленными отраслями. Прописными буквами наносят габариты изделий или деталей и суммарные размеры.

При обозначении на одном чертеже одинаковой литерой различных величин допускается применение индексов или их комбинаций. Пример обозначения: R, R1, R2, Dn, Dn1, Dn2.

3.1. Основные положения стандарта

Основанием для определения величины изделия и его элементов служат размерные числа, нанесенные на чертеже. Размеры всегда указывают истинные независимо от того, в каком масштабе и с какой точностью выполнено изображение. Размеры должны быть назначены и нанесены так, чтобы по ним можно было изготовить деталь, не прибегая к подсчетам.

Размеров должно быть минимальное количество, но достаточное для изготовления и контроля изделия . Отсутствие хотя бы одного из размеров делает чертеж практически непригодным. Размеры должны быть нанесены так, чтобы при их чтении не возникало никаких неясностей или вопросов. Следует помнить, что чертеж читают в отсутствии автора.

Согласно ГОСТ 2.307-2011 — «Нанесение размеров и предельных отклонений» линейные размеры на чертеже приводят в миллиметрах, без обозначения единицы измерения. Угловые размеры указывают в градусах, минутах, секундах с обозначением единицы измерения. Каждый размер наносят на чертеже, в основной надписи только один раз, повторять его недопустимо.

При указании размеров прямолинейных отрезков размерные линии проводят параллельно этим отрезкам на расстоянии не менее 10 мм от линии контура и 7 мм друг от друга, а выносные линии проводят перпендикулярно размерным. Выносные линии должны выходить за концы стрелок размерной линии на 1…5 мм. Стрелка размерной линии должна иметь длину не менее 2,5 мм и угол при вершине около 20° (Рисунок 3.1). Размеры и форма стрелок должна быть одинаковыми на всем чертеже.

ГОСТ 21.501-2018 СПДС. Правила выполнения рабочей документации архитектурных и конструктивных решений

Данный ГОСТ устанавливает состав и правила оформления рабочей документации архитектурных и конструктивных решений зданий и сооружений различного назначения, а также рабочей документации на строительные изделия.

Согласно п.3.1 ГОСТ 21.501 чертежи архитектурных решений -это чертежи здания или сооружения, отображающие его внешний и внутренний вид комплексным решением пространственных, планировочных, функциональных и эстетических требований к нему, зафиксированный в виде контурного условного изображения несущих и ограждающих конструкций.

Согласно п.3.2 ГОСТ 21.501 чертежи конструктивных решений — это  чертежи, отображающие в виде условных изображений строительные конструкции (железобетонные, каменные, металлические, деревянные, пластмассовые и т.п.), примененные в зданиях или сооружениях, и их взаимное размещение и соединение.

Выделим информацию об основных требования к размерам предъявляемые ГОСТ 21.501-2018:

Согласно разделу 4 Общие положения:

В соответствии п.4.8 В рабочих чертежах (на изображениях фундаментов, стен, перегородок, перекрытий) указывают проемы, борозды, ниши, гнезда и отверстия с необходимыми размерами и привязками.

Согласно разделу 5 Архитектурные решения:

В соответствии с п.5.3.2 на планы этажей наносят размеры:

а) координационные оси здания (сооружения), расстояния между ними и общее расстояние между крайними осями;

б) толщину стен и перегородок и их привязку к координационным осям или к поверхности ближайших конструкций, проемы с необходимыми размерами и привязкой к координационным осям, отметки участков, расположенных на разных уровнях, другие необходимые размеры

Согласно п5.4.1 на разрезах наносят и указывают размеры :

• координационные оси здания (сооружения);
• расстояния между координационными осями и общее расстояние между крайними осями;
• отметки уровней, характеризующие расположение элементов несущих и ограждающих конструкций по высоте (земли, чистого пола этажей и площадок, низа опорной части заделываемых в стены элементов конструкций, верха стен, карнизов, уступов стен, головки рельсов крановых путей и т.п.);
• размеры и привязки по высоте проемов, отверстий, ниш и гнезд в стенах и перегородках;
• толщину стен и их привязку к координационным осям (при необходимости);

В соответствии с п.5.4.2 на фасадах наносят и указывают размеры:

• координационные оси здания (сооружения), проходящие в характерных местах фасадов (например, крайние, у деформационных швов, в местах уступов в плане и перепада высот);
• отметки уровней земли, входных площадок, верха стен, низа и верха проемов и расположенных на разных уровнях элементов фасадов (например, козырьков, выносных тамбуров). Допускается отметки низа и верха проемов указывать на разрезах;
• отметки уровней, размеры и привязки проемов и отверстий, не указанные на планах и разрезах;

размеры проема и основные установочные размеры переплетов.

Нанесение размеров

Указанное значение обязано точно соответствовать истинной величине объекта вне зависимости от выбранного масштаба.

Схема нанесения размеров

Размерные линии следует размещать снаружи контура детали. На элементах контура нанесение значений запрещено. Большие величины наносят дальше, меньшие — ближе. Это делают для того, чтобы избежать пересечений размерные и выносные линии. На концах размерной линии изображают стрелки, упирающиеся в выносные. Численные  значения размещают над линией возле  ее середины. Расстояние между размерными линиями — от 7 миллиметров.

Размерные линии положено размещать без пресечений с другими элементами чертежа. Осевые, центровые и штриховочные линии при пересечении с размерной следует прервать.

Нанесение размеров конкретного элемента конструкции рекомендуется проводить, группируя их рядом с ним.

При изображении дуги на чертеже показывают ее радиус (цифры предваряются литерой R), для окружности — ее диаметр (обозначается знаком >)

При нанесении фаски под углом 45° используют единое обозначение величины  и угла, например 5×45°. Для фасок с другими углами предусмотрено отдельное указание линейного размера и угла

Сфера 50 на чертеже

Правила нанесения размеров на чертежах ГОСТ 2.307-68 и ГОСТ 2.307-2011

Указанные на конструкторских документах размеры  предназначены для точного указания габаритов изделия, а также  его узлов. Нанесение размеров следует организовать так, чтобы, руководствуясь ими, возможно было сделать деталь без проведения  дополнительных расчетов. В то же время недопустимо перегружать документ избыточными сведениями, затрудняющими его понимание. Недопустимо также дублирование нанесения размеров на чертежах.

Как предписывается государственным стандартом, численные величины в конструкторских документах указывают в мм, единицы при этом опускают. Величины углов приводят в градусах, минутах, секундах с обязательным указание единиц.

Правила нанесения размеров на чертеж

Размерные линии изображают параллельно оси, на расстоянии не менее 10 мм от контура изделия, выносные изображают перпендикулярно размерным.

согласно ГОСТ Р 21.1101-2013:

5.4.1 Линейные размеры на чертежах указывают без обозначения единиц длины:

— в метрах с точностью до двух знаков после запятой — на чертежах наружных сетей и коммуникаций, генерального плана и транспорта, за исключением случаев, оговоренных в соответствующих стандартах СПДС;

— в миллиметрах — на всех остальных видах чертежей.

5.4.2 Размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками длиной 2-4 мм, наносимыми с наклоном вправо под углом 45° к размерной линии, при этом размерные линии продолжают за крайние выносные линии (или соответственно за контурные или осевые) на 0-3 мм.

При нанесении размера диаметра или радиуса внутри окружности, а также углового размера размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений.

При нанесении размеров на аксонометрических схемах технологических трубопроводов и инженерных систем размерные линии допускается ограничивать стрелками.

Нанесение размеров выполняют согласно:

ГОСТ 2.302-68* Единая система конструкторской документации. Масштабы.

ГОСТ 21.501-2011 Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений.

При нанесении размеров на строительных чертежах необходимо руководствоваться правилами указанных стандартов.
Размеры на строительных чертежах проставляют в миллиметрах без обозначения единиц измерения. Размеры на строительных чертежах, как правило, наносят в виде замкнутой цепи. Размеры допускается повторять.

Размерные линии на строительных чертежах ограничивают засечками – короткими штрихами длиной 2 – 4 мм, проводимыми с наклоном вправо под углом 45° к размерной линии. Толщина линии засечки равна толщине сплошной основной линии, принятой на данном чертеже. При этом размерные линии должны выступать за крайние выносные линии
на 1–3 мм (рис.1).

Рис. 1. Размерная цепочка (размеры)

При недостатке места для засечек на размерных линиях, представляющих собой замкнутую цепочку, засечки рекомендуется заменять точками. Выносная линия может выступать за
размерную линию на 1–5 мм (рис. 2).

Рис. 2. Размерная цепочка (засечки)

Размерное число нужно располагать над размерной линией на расстоянии от 0,5 до 1 мм.
При нанесении размеров диаметров, радиусов и углов размерные линии ограничивают стрелками.

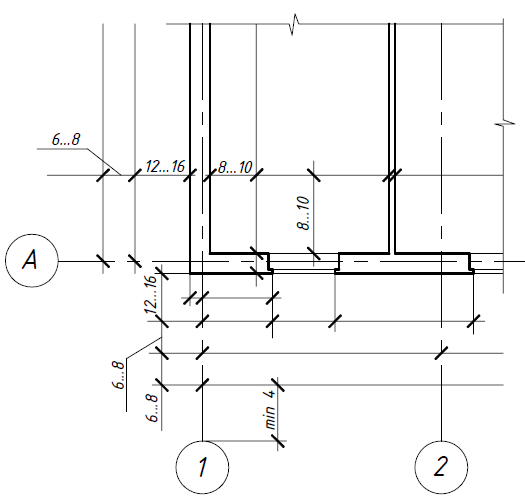

Расстояние от контура чертежа до первой размерной линии рекомендуется принимать не менее 10 мм. На практике это расстояние принимают 14–20 мм.

Расстояние между параллельными размерными линиями должно быть не менее 7 мм, а от размерной линии до кружка координационной оси – 4 мм.

На чертежах планов различают размерные линии, проводимые внутри плана (внутренние) и вне размеров изображения (внешние). Рекомендуемые требования нанесения внутренних и внешних размерных линий указаны на рис. 3.

Рис. 2. Размерная цепочка (отступы)

На фасадах и разрезах здания кроме размерных линий показывают расстояние по высоте от уровня чистого пола первого этажа до уровня поверхности различных элементов здания условными знаками высотных отметок (рис. 4).

Рис. 3. Высотные отметки

Уровень пола первого этажа принимают за отметку отсчета: 0,000. Отметки выше условной нулевой обозначают со знаком « + »; ниже нулевой указывают со знаком « – ». Знак отметки может сопровождаться поясняющими надписями. Например: «Ур.ч.п.» – уровень чистого пола; «Ур.з.» – уровень земли.

На строительных чертежах отметки уровней указывают в метрах с тремя десятичными знаками.

На фасадах и разрезах отметки помещают на выносных линиях или линиях контура. В том случае, если несколько знаков уровня располагаются около одного изображения друг над другом, рекомендуется вертикальные линии отметок ориентировать на одной вертикальной прямой, длину горизонтальной полочки – одинаковой длины.

На планах зданий, если это необходимо, отметки наносят в прямоугольнике или на полке линии-выноски.

Что нужно помнить в итоге

Чертеж конструктор выполняет в определенном масштабе, но числовое обозначение размеров в нём, должно быть перенесено по факту с действительными значениями.

При этом шрифт необходимо использовать одинаковый, а цифры ставить над серединой черты. Проставленные цифровые размеры нельзя делить, пересекать другими чертежными знаками.

Указание предельного отклонения следует делать после постановки номинального. Допускается нанесение справочных параметров с наличием специального знака и письменного уведомления, что сделана подобная запись.
