Как насадить топор на топорище

Способы насадки топора на топорище

Выделяют несколько различных способов как насадить топор. Все они примерно схожи, предусматривают выполнение следующих действий:

  1. Для фиксации рабочей насадки требуется клин. Металлический лучше всего приобрести в магазине. Деревянные варианты исполнения можно изготовить своими руками. Клин для топора должен быть прочным и острым.
  2. Отмечается место, до которого будет насаживаться рабочий элемент. После этого проводится снятие небольшого количества материала, за счет чего упрощается рассматриваемый процесс.
  3. Углубление для расширителя делается небольшим. Для этого можно использовать ножовку. Деревянные расширители можно посадить на клей, лишнюю часть спилить для формирования гладкой поверхности.
  4. Рекомендуется проводить поэтапное снятие дерева. Рукоятка создается так, чтобы была удобной в руках, для рабочего элемента делается посадочное место, которое обеспечивает тугое вхождение.
  5. Процесс посадки следует проводить при применении плоского материала. Примером можно назвать доску, которая кладется сверху. За счет этого снижается вероятность раскалывания металла из-за сильных ударов.
  6. Стоит учитывать, что во время насадки уходит лишний материал. По количеству уходящей древесины можно определить то, насколько плотно было крепление.
  7. После посадки удаляется лишний материал, после чего вбивается расширитель. За счет этого происходит расширение дерева. При вбивании расширителя нужно быть осторожным, так как удары не должны приходится на насадку рассматриваемого инструмента. Некоторые стали характеризуются высокой хрупкостью, и от удара может появится трещина, снижающая прочность.

Клинья для фиксации

Только при правильном хранении инструмента можно исключить вероятность того, что металлическая насадка слетит на момент работы. Некоторые другие способы крепления топорищ предусматривают использование эпоксидного клея для фиксации клиньев.

Полезные советы

Профессионалы рекомендуют с особенной тщательностью подходить к выбору материалов для изготовления самодельного топора. К примеру, древесину для изготовления ручки лучше заготавливать осенью, а затем просушивать в темном месте в течение года. Но еще более прочной будущая рукоятка станет, если ее сушка будет длиться пять лет. Конечно, если у вас нет столько времени, вы вполне можете выждать и год, но тогда обработка готовой ручки водоотталкивающими составами станет обязательной.

Лезвие лучше покупать в строительных магазинах или на рынке, причем преимущество следует отдавать изделиям с маркировкой ГОСТа. Так вы будете уверены, что сталь прошла необходимую закалку, и не будет крошиться или терять остроту при рубке деревьев. Кроме того, при изготовлении топора нужно заранее определиться, для каких целей вы будете его использовать. От этого будет зависеть угол заточки лезвия, ведь топоры для рубки леса, плотницких работ или охоты отличаются именно по данному параметру.

Посмотреть, как выглядит изготовление топора своими руками на практике вы сможете в видео.

Делаем топорище своими руками

Не стоит пренебрегать ручкой для топора, поскольку именно она влияет на комфорт работы. Держатель должен быть сбалансированным, удобным, хорошо шлифованным и с правильной геометрией, чтобы не травмировать руки работника.

Первым делом надо выбрать правильную древесину на топорище для топора. Первый и самый простой вариант – сосна. Очень легко оттачивается и шлифуется, но является ненадежной по причине высокой ломкости. Можно использовать березу – оптимальный вариант и очень доступная древесина, которую найти достаточно легко. Клен и ясен – идеальный вариант, но сделать ручку из такой древесины очень сложно в некоторых широтах.

Размер топора может быть на ваше усмотрение, рекомендуется ручка длиной от 50 до 70 сантиметров (универсальный размер) для колуна. Походный вариант – 40 сантиметров, но рубить деревья и колоть дрова ним достаточно сложно. Если работа топором включает только раскалывание чурок, тогда ручку можно увеличивать до 120 сантиметров – отличная сила удара и продуктивность, но теряете в комфорте использования. Далее рассмотрим пошаговую инструкцию по изготовлению топорища.

ШАГ 1 : подбираем деревянную заготовку. Чурка должна быть на 20 сантиметров длиннее, а диаметр ее не менее 12 см. Без сучков, гнилых участков, деформаций и других дефектов, которые могут присутствовать на дереве.

ШАГ 2 : сушка древесины. Для начала нужно очистить все от коры и расколоть чурку посредине. Выдерживать желательно пару месяцев при +22-25 градусов и 15% влажности. Не стоит нагревать ее или держать в сырости – это только ухудшит свойства древесины после осушения, к тому же, она может деформироваться.

ШАГ 3 : придаем форму топорищу. Сначала можно все лишнее снять топориком или большим ножом, а все «ювелирные работы» выполняются с помощью стамески и небольшого молотка. Если это ваша первая ручка, сделанная своими руками и вы еще не знаете, как сделать топор, то процесс займет несколько часов, надо сверяться с чертежами. Более опытный человек сможет отстрогать топорище на глаз за 20-30 минут. У вас должна получиться примерно такая ручка:

ШАГ 4 : теперь надо насадить топорище и зафиксировать его. Можно использовать марлю и эпоксидную смолу – проверенный вариант. После 2-3 дней инструмент полностью готов к эксплуатации. Для уверенности после насаживания топорища можно забить клин – так будет надежнее.

ШАГ 5 : шлифовка и вскрытие лаком. Топорище надо качественно обработать наждачной бумагой и вскрыть противокоррозийными смесями, чтобы древесина не повреждалась со временем. Теперь инструмент будет еще и красивым!

Теперь вам осталось узнать, что такое заточка своими руками. Необходимо наточить топорище на станке или сделать это вручную и можно идти испытывать инструмент. Настоящие ценители могут еще сделать чехол из кожи своими руками. Кусок кожи 30 на 30 сантиметров, шило и капроновые нитки – все, что вам нужно. Теперь орудие труда будет иметь солидный вид и его не стыдно будет подарить!

Подробно о том, как сделать таежный топор своими руками можете взглянуть здесь:

В ремонте тоже пригодится:

  • Помогают ли антивибрационные подставки под стиральную машину
  • Проекты небольших бань из пеноблоков
  • Пятна на белье после стирки в машине

Клинья

Согласно общепринятым стандартам клинья вставляют в топор из стали, но допускается применение и деревянных клиньев. Для них используют твердые породы лиственных деревьев. Но в сравнении с металлическими они значительно уступают в прочности. Дело в том, что при работе инструментом весь год, деревянные детали набирают влажность, в связи с чем увеличиваются их объемы. Позже, они усыхают и лезвие сильно расшатывается. Тем более, клинья из дерева необходимо садить на клей, что затрудняет их повторную подбивку в будущем.

Процесс расклинивания проводится накрест. Металлический клин для топора лучше изготавливать из стали толщиной 5 мм. Его длина должна быть на 5 мм меньше, чем подготовленная глубина паза. Изготовить их своими руками не сложно. Для этого кусок стали зажимается в тиски, и при помощи болгарки и диска по металлу срезается лишняя часть. После чего ему придается клиновидная форма.

Чтобы расклинить инструмент, надо упереться рукояткой об твердую поверхность и забить 3 клина

Важное уточнение, при таком методе создается давление на стенки проушины, а потому выплавка металлической части должна быть выплавлена правильно. То есть лезвие более твердое, а остальная часть мягче

Правильно насаженное лезвие должен быть ниже его деревянной части не более, чем на 1 см.

Крепление топорища

Крепление топорища к металлическому клину можно осуществить несколькими способами.

  1. Сварка. Благодаря данному способу крепления можно добиться высокой прочности и надежности орудия при работе.
  2. Изготовление элементов топора в качестве единой конструкции. Характерна жесткость и сильная отдача при работе с подобным инструментом.
  3. Склейка конструкционных элементов топора в специально отведенных для этого помещениях. Для склеивания используется эпоксидный материал. А топорище изготавливается из полимеров. Осуществить подобную процедуру самостоятельно достаточно тяжело, так как в процессе изготовления потребуется помещение с рециркуляционной вентиляцией.
  4. Надевание металлического клина на рукоять орудия с последующим расклиниванием. Данный способ считается оптимальным для самостоятельного осуществления данной процедуры. При строгом соблюдении рекомендаций, орудие характеризуется прочностью крепления.

Стоит отметить, что успешное выполнение надевания топора на топорище зависит от наличия имеющихся навыков, знаний и требующихся инструментов.

Осуществить подобную процедуру самостоятельно возможно, но необходимо объективно оценивать свои способности. Поскольку в случае ненадежного крепления металлического клина к рукояти орудие через какой промежуток времени интенсивной работы расшатается. Таким образом, насаживание придется осуществить снова.

Проверка изгиба топорища

Как сделать проверку изготовленной собственноручно рукояти? Все просто, достаточно измерить значения инструмента и сверить с таблицей ниже.

ГОСТ 18578-89 Топоры строительные

1 файл 459.02 KB Положив его в горизонтальное положение на твердой поверхности, необходимо измерить расстояние до конца рукояти — это будет переменная К.

Следовательно, для типоразмера А0 и А1 переменная должна составлять 2,5-6 см, а для А2 и А3 -3,5…7 см. Если показатели находятся в пределах нормы, значит инструмент изготовлен правильно, а при бережном уходе насажен навсегда.

Таким образом, весь процесс занимает немного времени, но требует точности и терпения. Зато результат не заставит себя ждать. Работать качественным инструментом, к тому же самостоятельно собранным вдвойне приятнее.

Клинья

Согласно общепринятым стандартам клинья вставляют в топор из стали, но допускается применение и деревянных клиньев. Для них используют твердые породы лиственных деревьев. Но в сравнении с металлическими они значительно уступают в прочности. Дело в том, что при работе инструментом весь год, деревянные детали набирают влажность, в связи с чем увеличиваются их объемы. Позже, они усыхают и лезвие сильно расшатывается. Тем более, клинья из дерева необходимо садить на клей, что затрудняет их повторную подбивку в будущем.

Процесс расклинивания проводится накрест. Металлический клин для топора лучше изготавливать из стали толщиной 5 мм. Его длина должна быть на 5 мм меньше, чем подготовленная глубина паза. Изготовить их своими руками не сложно. Для этого кусок стали зажимается в тиски, и при помощи болгарки и диска по металлу срезается лишняя часть. После чего ему придается клиновидная форма.

Чтобы расклинить инструмент, надо упереться рукояткой об твердую поверхность и забить 3 клина

Важное уточнение, при таком методе создается давление на стенки проушины, а потому выплавка металлической части должна быть выплавлена правильно. То есть лезвие более твердое, а остальная часть мягче

Правильно насаженное лезвие должен быть ниже его деревянной части не более, чем на 1 см.

Полезные советы

Профессионалы рекомендуют с особенной тщательностью подходить к выбору материалов для изготовления самодельного топора. К примеру, древесину для изготовления ручки лучше заготавливать осенью, а затем просушивать в темном месте в течение года. Но еще более прочной будущая рукоятка станет, если ее сушка будет длиться пять лет. Конечно, если у вас нет столько времени, вы вполне можете выждать и год, но тогда обработка готовой ручки водоотталкивающими составами станет обязательной.

Лезвие лучше покупать в строительных магазинах или на рынке, причем преимущество следует отдавать изделиям с маркировкой ГОСТа. Так вы будете уверены, что сталь прошла необходимую закалку, и не будет крошиться или терять остроту при рубке деревьев. Кроме того, при изготовлении топора нужно заранее определиться, для каких целей вы будете его использовать. От этого будет зависеть угол заточки лезвия, ведь топоры для рубки леса, плотницких работ или охоты отличаются именно по данному параметру.

Посмотреть, как выглядит изготовление топора своими руками на практике вы сможете в видео.

Поделиться Поделиться Нравится Класс! Нравится Твитнуть

  • 80
  • 1
  • 2
  • 3
  • 4
  • 5

Покупка топора или как выбирать колющую часть?

При покупке топора, а вернее его колющей части, стоит обратить внимание на качество металла, взятого для изготовления инструмента. Ищите на топоре знак ГОСТ, что подтверждает соответствие металла государственным стандартам и требованиям

Будьте настороже, если вместо данного знака будет стоять ТУ, ОСТ или МРТУ. В этом случае производитель может вносить изменения в технологию. Топоры советских времен, отличающихся высоким качеством металла, можно приобрести на блошином рынке.

 Качество металла можно проверить и опытным путем, взяв два топора и ударить лезвием одного из них по лезвию другого. На менее качественном изделии останутся зазубрины после ударов. Также качество металла проверяется по характерному звуку, который издается при постукивании топора. При этом инструмент должен находиться в подвешенном состоянии.

Также следует заострить внимание на следующих моментах:

  • на хорошо оттянутом лезвии не должно быть изгибов и вмятин;
  • конусообразность формы проушины;
  • соосность проушины и лезвия топора;
  • небольшая толщина обуха и перпендикулярность его торцов лезвию.

Не стоит расстраиваться, если не удастся найти топор, отвечающий всем названным требованиям. Ведь выявленные отклонения можно устранить путем заточки заусенцев, расточки проушины и придания обуху симметричной формы.

Начало. Подготовительный этап

Перед началом работы необходимо:

  1. Приобрести топорище. В качестве материала для его изготовления, по мнению опытных плотников, идеально подойдет просушенная береза. Данное дерево очень популярно, так как обладает всеми необходимыми для этого свойствами. При выборе рукоятки нужно учитывать толщину изделия и его форму.
  2. Рекомендуется проверить топорище на удобство хвата. Игнорирование этого аспекта приведет к необходимости во время рубки выполнять неестественные компенсирующие силовые движения, а это, в свою очередь, чревато быстрой утомляемостью.
  3. Подогнать приобретенное топорище под проушину топора. Работа заключается в том, чтобы с помощью ножа или другого деревообрабатывающего инструмента обтесать рукоятку до нужной формы (прямой или конической). Проушины с конической формой считаются лучшими, поскольку обеспечивают очень надежное крепление.
  4. Сделать пропил в верхней части ручки. Данная работа выполняется в торце. Пропил – это продольный паз, который выполняется при помощи ножовки по дереву. Можно сделать один (вдоль торца) или несколько пропилов (три боковых и один продольный). Это зависит от того, как решит насаживать топор мастер. По мнению профессионалов, самым эффективным является пропил продольный с четырьмя боковыми. Важным нюансом на этом этапе считается ширина и глубина пропила. Образовавшийся паз обязательно должен быть скрыт в проушине, иначе при расклинивании или при эксплуатации топора его рукоятка может расколоться. Ширина должна соответствовать толщине клиньев. Но в то же время они не должны входить в пропилы как слишком легко (процедура пропиливания утрачивает смысл), так и туго, поскольку это может повлечь раскалывание топорища.
  5. Перед тем как насадить топор на топорище, нужно выровнять в одной плоскости ось клинка и ось рукояти.

Технология насаживания топора

Правильно насадить топор на топорище задача не из лёгких. В этой задаче главное безошибочное выполнение следующих процессов:

  1. Подбор топорища.
  2. Разметка будущих пазов для клиньев, их запиливание и обозначение контура проушины.
  3. Доводка рукояти.
  4. Снятие фаски.
  5. Насаживание топора на топорище.
  6. Корректировка соосности.
  7. Засверливание конца паза.
  8. Расклинивание.
  9. Проверка изгиба топорища своими руками.

Если не соблюсти хотя бы один из этих пунктов, топор будет слетать и всё придется повторять заново. На практике применяется 2 способа насадки:

  1. Первый при помощи инерции, когда тупой частью рукояти бьют по твердой поверхности, тем самым металлическая часть плотно насаживаетсяна топорище.
  2. Второй, путём раскаливания металла. При нагреве он расширяется, и горячим его надевают на топорище. После остывания обе части топора плотно схватываются.

Какой бы не был выбран способ, ключевые моменты подготовки и доводки до окончательного результата неизменны.

Подбор топорища

Деревянную рукоять можно изготовить самостоятельно или купить уже готовую. Идеально подходит черенок из берёзы, акации, ясеня, дуба. Желательно, чтобы дерево было зрелым, возрастом около 40 лет. Но заготовка топорища для топоров непременно должна быть сухой, для этого её необходимо подержать в теплом месте несколько суток. После чего можно приступать к нанесению будущей проушины.

Разметка контура проушины и пазов под клинья

Первоначально на топорище необходимо сделать правильную разметку:

  • контуров проушины и пазов под клинья;
  • глубины посадки.

Для начала определить, какой край черенка более широкий — это и будет верх. На нем необходимо обрисовать контуры проушины, которые покажут излишки дерева для удаления, измерить ее глубину.

Далее рассчитать глубину посадки лезвия, равняющаяся длине проушины плюс 5 мм. Также необходимо отметить длину пазов, которая меньше глубины посадки на 0,5-1 см. Все замеры лучше производить штангенциркулем.

Нанести разметку на торец топорища.

Запиливание пазов под клинья

Запилы лучше производить ножовкой с мелкими зубьями, тогда их ширина будет минимальна. Но подойдет и обычная пила, и даже болгарка с диском по дереву.

Доводка топорища

Размер рукояти изготавливается согласно общепринятым критериям, но лучше изготавливать индивидуально под размер своей руки. После проверки на соответствие всех размеров, проводится доводка при помощи напильника с крупной насечкой. Удалять излишки вокруг контура проушины стоит отступив от разметки 2-3 мм. Завершается этап обработкой деревянной части наждачной бумагой.

Снятия фаски с обратной стороны проушины

Чтобы было легче одеть лезвие, снимают фаску с противоположной стороны проушины и торца рукояти.

Для металлической части подойдет напильник, а для деревянной — лепестковый круг. Чтобы было удобнее снимать фаску, лучше воспользоваться тисками.

Можно переходить к следующему этапу.

Насаживание топора

Перед тем, как насадить топор необходимо провести несколько так называемых «примерок». Первоначально фаска с рукояти снималась отступив от разметки несколько миллиметров. Поэтому деревянным молотком необходимо набить металлическую часть до появления задир. Именно по ним станет видно, сколько надо убирать излишков для плотной насадки.

Задиры можно снимать, как лепестковым кругом, так и ножом. Но не стоит спешить и снимать сразу много. Лучше провести процедуру насаживания пару раз.

Лезвие должно садиться плотно и забиваться молотком, а не болтаться с легкостью снимаясь. В таком случае срок службы такого инструмента не долгий, он весьма быстро разболтается и слетит с топорища.

Как правильно насадить топор?

На иллюстрации изображен классический способ, как правильно насадить на топорище.

Действие А – топорище (1) примеряется к обуху (2). Зазоры между деревом и металлом должны быть минимальными и равномерными. Форма места посадки должна немного сужаться к вершине. На кончике делается продольный пропил, для установки клина.

Действие Б – насаживание топорища. Лезвие должно плотно сесть на обух. Если деревянная часть немного выступает – нечего страшного, после расклинивания лишнее можно отпилить.

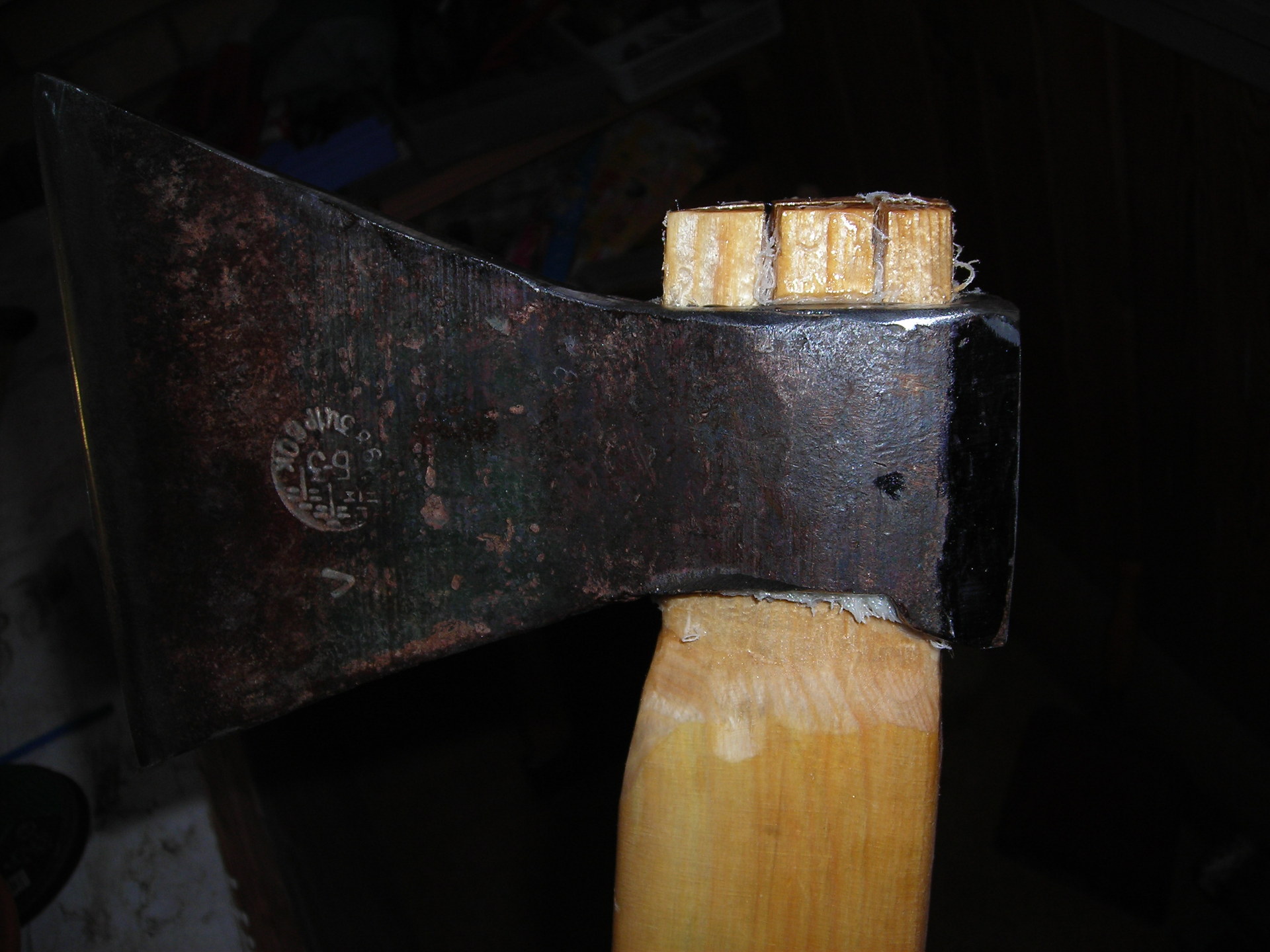

Действие В – расклинивание. Самая ответственная часть работы. Клин (3) должен иметь как можно более острый угол, и загонять его надо как можно глубже. Клин изготавливается из металла, или более прочного, чем обух дерева. Клин можно смочить клеем.

По русской традиции – после насаживания топор погружали в воду. Клин разбухал, и соединение замыкалось намертво. Делать это не обязательно, поскольку после высыхания может возникнуть люфт. Есть альтернативный способ, с помощью перекрестных клиньев и марли с клеем.

Размер посадочного места должен обеспечивать равномерный зазор не более 1 мм. Место под посадку на торце обуха разделывают в виде решетки, для 5 клиньев.

ВАЖНО! Глубина пропила не должна превышать ширину топорища, но не быть менее 2/3 его размера. При этом надо учесть выступающую на 1-2 см

часть обуха, которая затем будет спилена

При этом надо учесть выступающую на 1-2 см. часть обуха, которая затем будет спилена.

Пропилы делаются ножовкой по металлу. Полотно выбирается с крупным зубом, для работ по мягким металлам.

Клинья изготавливаются из твердых пород древесины – дуб, граб, бук. Их можно наколоть из старой мебели, которая изготавливалась именно их этих сортов. Не слушайте советов доморощенных профессионалов, утверждающих, что клинья и обух должны быть из одного типа дерева. Это заблуждение.

Ручку для топора на Руси принято делать из ясеня, березы или клена. А клинья всегда были дубовые или кованные железные.

Примеряем клинья

На этом этапе важно подогнать размер. Расширение допускается только по расклиниванию, остальные стороны клиньев должны быть параллельными. Иначе при посадке они могут расколоться, снижая эффект распорки

Иначе при посадке они могут расколоться, снижая эффект распорки.

На этом этапе клинья только слегка загоняются в пропилы, не более чем на 1/3 длины.

Но обух одевается марля, пропитанная клеем. Хороший вариант эпоксидная смола.

ВАЖНО! Только не полиэфирная!

Она обеспечит эластичность клеевого соединения, и не склонна к растрескиванию.

В зависимости от ширины зазора – укладывается один или два слоя марли.

Топорище плотно насаживается на обух.

Лишняя марля обрезается по самой кромке металлического лезвия.

Перед забиванием клиньев, в пропилы следует залить эпоксидную смолу. Она заполнит трещины, которые неизбежно образуются при насаживании. Затем забиваем клинья строго в соответствие с примеркой.

ВАЖНО! Необходимо сначала установить все 5 клиньев, затем одновременно их засаживать. После высыхания смолы в течение 24 часов, отпиливаем выступающую часть

После высыхания смолы в течение 24 часов, отпиливаем выступающую часть.

Остались вопросы, посмотрите видео ролик, в котором подробно о том как насадить топор на топорище правильно и из чего сделано топорище.

Проверка изгиба топорища

Как сделать проверку изготовленной собственноручно рукояти? Все просто, достаточно измерить значения инструмента и сверить с таблицей ниже.

ГОСТ 18578-89 Топоры строительные

1 файл   459.02 KB

Положив его в горизонтальное положение на твердой поверхности, необходимо измерить расстояние до конца рукояти — это будет переменная К.

Следовательно, для типоразмера А0 и А1 переменная должна составлять 2,5-6 см, а для А2 и А3 -3,5…7 см. Если показатели находятся в пределах нормы, значит инструмент изготовлен правильно, а при бережном уходе насажен навсегда.

Таким образом, весь процесс занимает немного времени, но требует точности и терпения. Зато результат не заставит себя ждать. Работать качественным инструментом, к тому же самостоятельно собранным вдвойне приятнее.

Выбор древесины для топорища

При выборе лучшего деревянного материала для топорища необходимо ориентироваться на индивидуальные предпочтения мастера и тип будущих работ. Стандартная рукоятка для топора выполнена из твёрдых лиственных пород дерева. Материал должен быть хорошо просушен, иначе расшатывания головки топора не избежать. Это будет происходить по мере потери влаги в условиях смены температурного режима в помещениях или на природе (сырой лес, жаркое лето).

Ниже приведен список самых распространенных пород, а из какого именно дерева лучше делать топорище должен решать сам человек, ориентируясь на свой кошелёк и опыт.

Кленовая порода

Топорище из канадского клена имеет красивый внешний вид, хорошо полируется и сушится. Текстура твердая, прочная и упругая. Кленовые рукоятки давно зарекомендовали себя хорошо среди плотников и считается отличным материалом для топорища.

Дерево Ятоба

Древесная порода ятобы обладает повышенной ударопрочностью, и считается идеальной при производстве ручек для топора или кованых ножей. Древесина твердая, вязкая, по прочности превосходит дуб. Отлично обрабатывается, имеет хороший внешний вид. Ятоба подходит для тех мастеров, которым нужна не только функциональность, но и отменный внешний вид. Это самая дорогая и красивая порода для топорища.

Гикориевое дерево

Широко используется при изготовлении ручек на топор, нож и молоток. Древесина упругая, хорошо сушится и долговечна. Распространена в Канаде и Северной Америке, в наших широтах менее популярна из-за дороговизны материалов.

Дубовые и буковые деревья

Обе породы легко обрабатываются, финансово доступны и распространены. К сожалению, каждое дерево имеет свои минусы. Дубовое топорище чересчур твердое и тяжелое, при рубке сильно сушит руку мастера. Амортизировать силу трения о руки можно путем увеличения длины рукоятки из дуба. Бук, наоборот имеет пористую структуру, легко впитывает влагу. Необходима двойная пропитка маслом, чтобы снизить уровень гигроскопичности. Буковая древесина имеет ровную и красивую поверхность, отлично режется.

Береза

Если человек хочет сделать качественное топорище своими руками, то березовая древесина идеально подходит для этого. Единственным и главным недостатком данной породы является длительная сушка. Самый малый срок – это 1 год, но бывают случаи, когда время растягивается до 2 лет. Особенность березы – это гигроскопичность, но вместе с тем и лёгкость при вырезании лекала из заготовки. Широкая полоса произрастания и дешевизна материала – делают берёзу самой популярной древесиной для самодельных ручек.
