Нюансы и особенности работ зимой с винтовыми сваями
Свайно-винтовой фундамент — единственный, который можно монтировать вне зависимости от сезона и погодных условий
Чтобы понимать, насколько сложным и потенциально опасным может быть монтаж винтовых свай зимой, необходимо знать, что таит в себе погода и природа при проведении монтажных работ:
- Так, под ровным и девственно-белым покровом снега могут скрываться каменистые и неровные почвы, которые являются потенциальной угрозой для оборудования. Метал, при возникновении сопротивления камня, может даже ломаться.
- Стоит помнить и о том, что слишком мёрзлая земля вызывает сложности в бурении. А это и перерасход трудозатрат, и перерасход топлива для буровой установки, и возможная поломка оборудования. Особого внимания требуют стальные винтовые сваи. Ведь сталь на морозе приобретает частичную хрупкость. То же касается и чугунных наконечников у свай. Необходимо помнить, что в случае обнаружения трещин элементы фундамента необходимо заменить.
- Не забывайте также о том, что работа с металлом при минусовых температурах способна травмировать оголённую кожу, а именно — нанести ожоги или вызвать обморожение.
- Также особого обращения требует бетонная смесь для заливки свай, поскольку кристаллики льда, образовавшиеся из воды, нарушают технологию твердения раствора.
Однако существует ряд причин, по которым закручивание винтовых свай зимой проводить целесообразнее, чем летом
Однако существует ряд причин, по которым закручивание винтовых свай зимой проводить целесообразнее, чем летом или при положительных температурах. Таковыми являются:
- Отсутствие физической возможности выполнения работ летом;
- Краткие и ограниченные сроки строительства;
- Слишком подтапливаемые почвы (плывуны) на участке под строительство;
- Болотистый грунт на участке.
В этих случаях вкручивание винтовых свай зимой — единственно верное решение. А поэтому в материале ниже рассмотрим технологию выполнения работ.

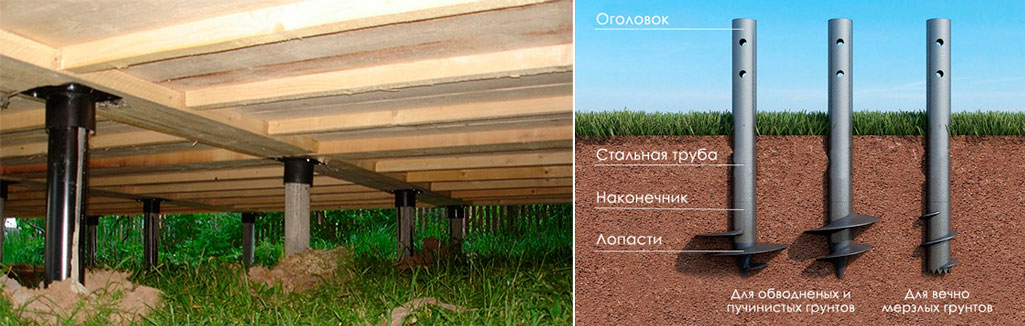

Винтовые сваи
Основой такого фундамента являются опоры из металлических трубных заготовок с поверхностью, покрытой защитным антикоррозийным составом.
К нижнему, предварительно заостренному концу такой трубы привариваются винтовые лопасти, обеспечивающие возможность вворачивания (вкручивания) её в землю. Указанный способ монтажа свай примечателен тем, что при вворачивании трубных опор грунт под фундаментом не разрушается, а лишь частично уплотняется, что не снижает его несущей способности.
Различные виды фундаментных винтовых опор отличаются по следующим параметрам:
- диаметром трубного основания, зависящего от предполагаемой нагрузки на фундамент;
- длинной, шагом и шириной винтовых частей свай, выбор которых зависит от качества и характеристик грунта в месте застройки;
- наличием на вворачиваемых в грунт частях полноценных лопастей или имитирующей их винтовой нарезки.
Повышенные размеры лопастей выбираются в случае влажных и рыхлых грунтов.
Сваи с имитацией винтовой нарезки востребованы в северных регионах страны, где нежелательно разрушение слоёв вечной мерзлоты.
Вид и форма винтовой сваи зависит от конкретной фирмы-производителя.
Основные работы
Обустройство лидер-лунок
Перед началом основных работ необходимо подготовить посадочные места для винтовых свай, которые называются лидер-лунками. Для этих целей в намеченных посредством колышков точках следует удалить верхний слой почвы вместе с травой на глубину порядка 10-15 см.
Ширина подготавливаемых лунок должна превышать диаметральный размер лопасти используемых свай примерно на 2-3 см. В принципе, можно обойтись и без такой подготовки; однако в этом случае потребуются дополнительные усилия для вворачивания опор в грунт в ходе ручных операций.
Обратите внимание на следующие детали подготовки:
При использовании в процессе работ специальных вворачивающих механизмов необходимости в обустройстве лидер-лунок, как правило, не возникает.
Не допускается намеренно выкапывать приямки под винтовые опоры и просто устанавливать их остриё в землю (даже на небольшую глубину).
Последнее требование объясняется тем, что одним из условий качественного монтажа винтовых свай является нетронутость окружающих её слоёв несущего грунта, что позволяет эффективно распределить нагрузки от дома.
Подготовка и установка свай
В целях снижения расходов на закупные строительные материалы полноценные винтовые сваи могут изготавливаться самостоятельно.
Для реализации этого решения вам необходимо будет запастись трубами соответствующего диаметра, выбор которого зависит от расчётной нагрузки на свайно-ленточный фундамент дома.
Такие самодельные сваи изготавливаются из труб достаточной толщины, поверхность которых сначала следует тщательно очистить от ржавчины, а затем покрыть специальным защитным составом.
Видео: Самодельные винтовые сваи
После этого на вворачиваемую в землю часть заострённых с одного конца трубных заготовок навариваются самодельные лопасти из металлических пластин требуемого размера и формы.
Для упрощения работы с самодельной сваей в её верхней части в стенках высверливаются два отверстия, в которых при вворачивании помещается специальный рычаг в виде мощной штанги. Эта часть винтовой опоры перед обустройством ленточного ростверка срезается посредством обычной «болгарки».

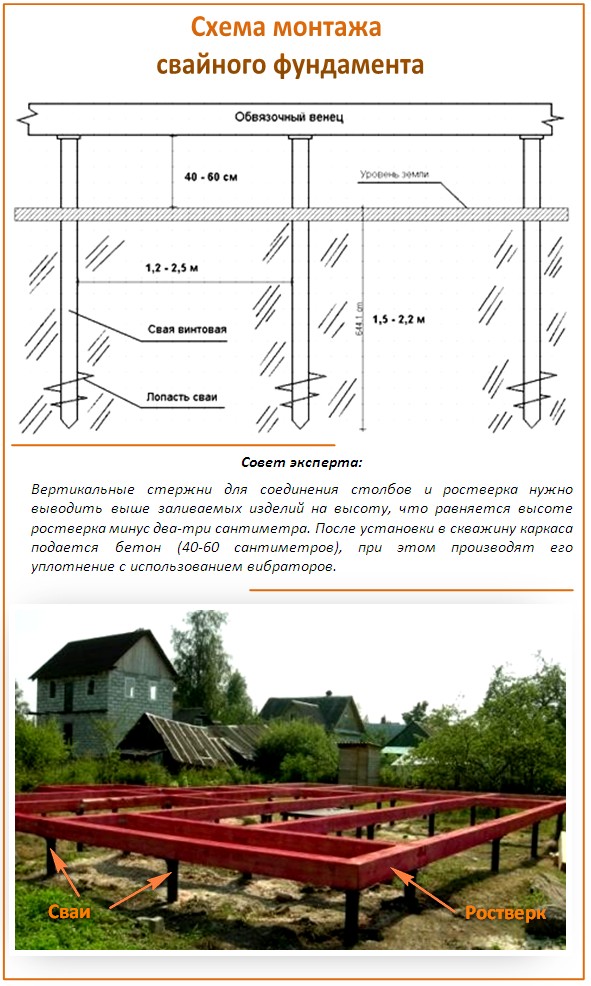

Порядок монтажа готовых металлических опор выглядит следующим образом:
Перед вворачиванием остриё сваи помещается в заранее подготовленную лунку, после чего с помощью специального рычага её винтовая часть вворачивается в грунт.
Видео: Монтаж свайно винтового фундамента
После того, как все сваи установлены на свои места, их верхние срезы выравниваются по нивелиру, а выступающие части просто срезаются «болгаркой».
Затем в полости труб заливается жидкий бетон, что повышает прочность несущего основания и обеспечивает дополнительную антикоррозийную защиту металла.
В верхней части каждой из самодельных опор привариваются металлические пластины прямоугольной формы, используемые в последствии для связки с ростверком.
При вворачивании очередной опоры следует постоянно контролировать линию вертикальности её положения.

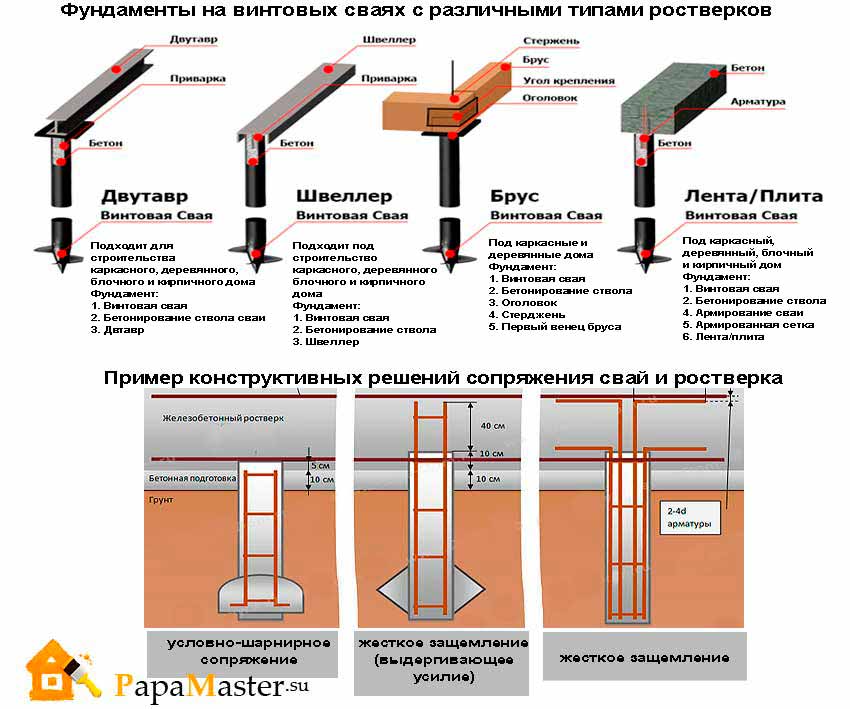

Связка свайного и ленточного фундамента
Единой технологии связки свайно-винтового фундамента с монолитной лентой не существует. Учитывая, что данный тип комбинированного основания используется преимущественно в частном строительстве, можно выделить три основных способа связки:
- Стыковочными муфтами посредством установки на сваю 4 прутков закладной арматуры. Такая конструкция проста в исполнении, но не обеспечивает достаточной жесткости и сопряжения двух частей фундамента. Использовать этот способ можно для самых легких сооружений.
- Сварка винтовых свай с арматурным каркасом. Способ имеет те же недостатки, что и при использовании муфт.
- Обвязка металлоизделиями с последующей связкой. Для обвязки и укрепления используются швеллеры и уголки размером 20 или 30. Металлоизделия привариваются к квадратным площадкам-оголовкам. Такое усиление поможет не только надежно связать наземную и подземную части фундамента, но и обеспечит равномерно распределение нагрузки от свайных опор на ленту. Полученная металлическая конструкция, по сути, будет являться ростверком, который связывается арматурой с армокаркасом внутри монолитной ленты.
Процесс монтажа винтовой сваи
Устанавливать винтовые сваи зимой на небольшом участке индивидуальном участке рекомендуется после составления расчетной схемы расположения свайных опорных конструкции и глубины их закручивания.
Зимний монтаж свай
Сбор нагрузок при расчете свайных фундаментов, выполняемых зимой, не отличается от летнего производства работ. Единственно, что трудно сделать зимой – выполнить полноценные геологические изыскания грунтов с целью определения категории почвы на участке. После составления проектной документации можно приступать к устройству винтового свайного фундамента. Работы производятся в несколько этапов.
Подготовка территории
На этом этапе необходимо хотя бы частично расчистить снег с площадки под застройку для проведения разметки места расположения свайного фундамента. Убирать снежный покров со всего участка не рекомендуется, так как снег защищает грунт от глубинного промерзания. Проводить какие-то мероприятия для утепления конструкций свай не надо, достаточно убрать строительный мусор, сухую траву и, таким образом, подготовить строительную площадку для следующего этапа.
Разметка
Для проведения разметки потребуется металлическая рулетка, шпагат, арматурные колышки. Согласно заранее разработанному рабочему проекту размечаются места установки винтовых свай. Обычно расстояние между ними составляет от 2 до 2,5 м, проектная глубина заглубления – от 1,5 до 2 м. Чтобы верхние части свайных опор находились на одной проектной отметке, отбивается единый горизонтальный уровень.
Завинчивание винтовых свай
Зимний мерзлый грунт имеет значительную твердость и поэтому лучше всего использовать для этих целей специальную технику.
Применение специальной техники при монтаже винтовых опор
Выполнить такую работу вручную будет трудно. Если такой возможности нет, значит, придется прорубать небольшие углубления в виде приямков с помощью ямобура. Если земля сильно промерзла, то необходимо ее отогреть, используя обыкновенный костер.
Процесс завинчивания с помощью специальной техники производится в следующей последовательности:
- Вначале закручиваются несущие свайные опоры по углам площадки, которые монтируют в строго вертикальном положении.
- Дальше происходит последовательная установка свайных конструкций согласно рабочей схеме.
Ручной способ установки винтовых опор
Так процесс завинчивания свай технологически несложный, то часто индивидуальные застройщики задумываются над вопросом, а можно ли самому своими руками выполнить такой монтаж. Если в зимнее время почва не сильно промерзла, то решение самостоятельного монтажа винтовых опор вполне можно реализовать. Чтобы понять, как закрутить винтовые сваи своими руками, и какие для этого понадобятся инструменты и приспособления, нужно ознакомиться с порядком монтажа:
- В процессе ручного закручивания понадобится металлический лом и два рычага из труб.
- Механизированный способ закручивания потребует наличие таких инструментов, как: дрель, гайковерт и металлический швеллер для усиления конструкции.
Техника ввинчивания свай заключается в поэтапном выполнении:
- В готовое технологическое отверстие, расположенное в верхней части сваи, вставляется лом или вал.
- Производится закручивание свай вращательным движением. Для контроля горизонтальности используют строительный уровень.
Закрученную винтовую сваю проверяют на отклонение по вертикали. Если величина отклонения больше 2 градусов, то это означает неправильность монтажа и опорную конструкцию придется выкручивать.
Видеопример самостоятельной установки винтовых свай:
Заливка бетоном
После монтажа свайного поля согласно технологии производства работ необходимо заполнить свайные полости бетонной смесью. Так зимой продолжительность светового дня небольшая, то бетонные работы обычно выполняют на следующий день после монтажа свай. Чтобы бетон при низких температурах не терял своих эксплуатационных свойств, в него добавляют антиморозные добавки, способные снизить температуру замерзания и кристаллизации воды до 30 градусов ниже ноля.
Применение таких добавок существенно повышает стоимость бетона, но оставлять полости металлических винтовых свай незаполненными – означает возникновение рисков потери прочности свайного фундамента из-за возможного изгиба.
При замерзании бетонной смеси в теле свайной конструкции вследствие расширения ледяных кристаллов может произойти нарушение целостности и разрыва сваи.

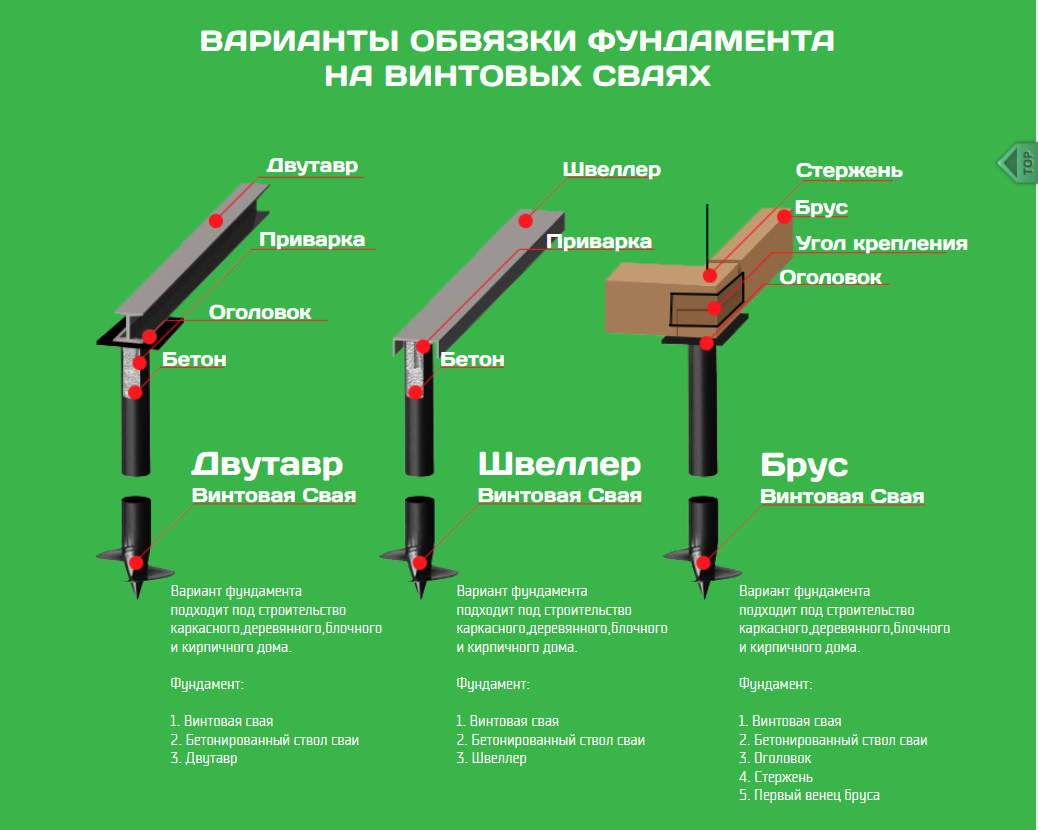

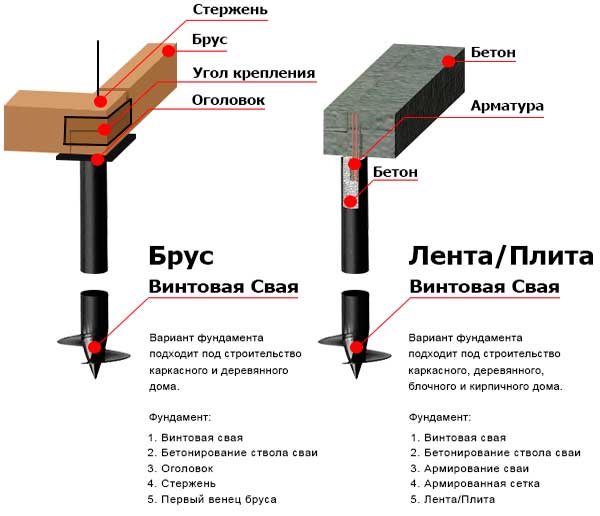

Обвязка ростверком
Ростверк — это пояс обвязки, соединяющий отдельные опоры в единую систему. Он нужен для принятия веса стен или прочих элементов конструкции дома, равномерного распределения нагрузки по всему свайному полю.

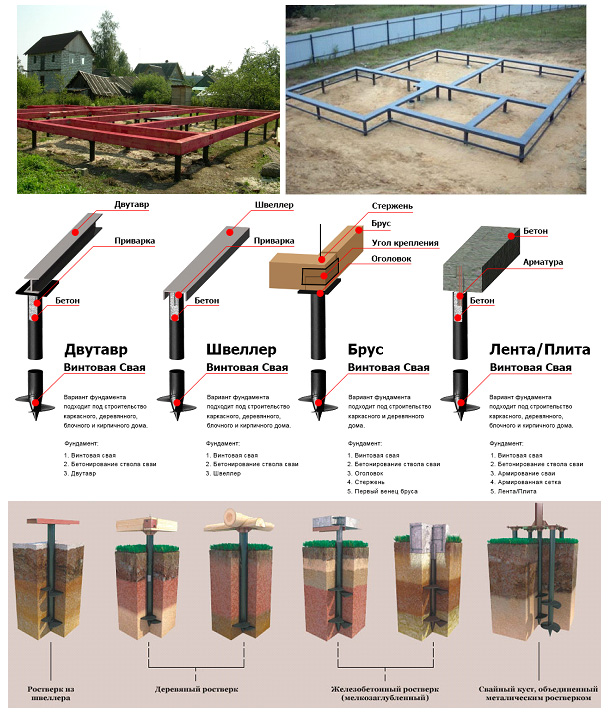

Существуют разные способы монтажа ростверка, обусловленные материалом изготовления:

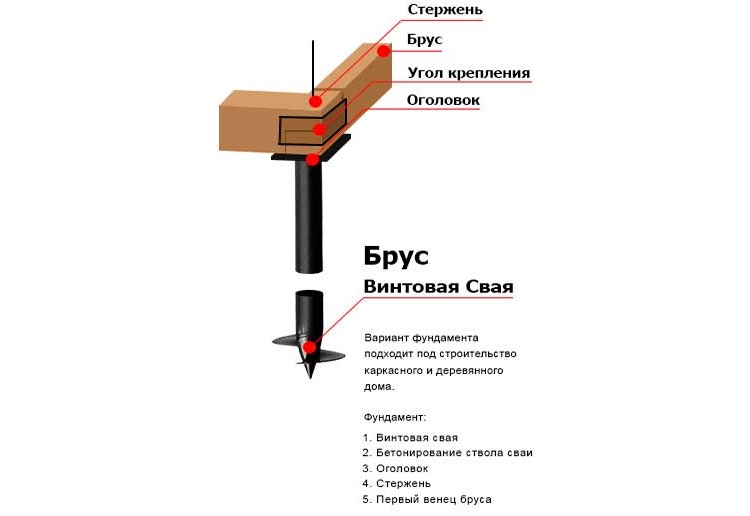

Деревянный
Используется деревянный брус минимальной толщиной 150 : 150 мм. Как вариант, можно применить пачки из досок толщиной 50 мм и шириной 200 мм, соединенные в единый пакет размером 150 : 200 мм. Используется качественный сухой пиломатериал 1 или 2 сорта.
Поверхность дерева покрывается антисептическим и антипиреновым составом (в настоящее время существует пропитка, выполняющая обе функции). Соединение брусьев производится вполдерева и только над оголовком сваи.
Стыки, расположенные в пролете, не допускаются. Между металлом и деревом во всех местах прокладывают двойной слой рубероида (гидроизоляция). Установка выполняется так, чтобы свая располагалась точно по продольной оси бруса.
Металлический
Используются различные виды металлопроката:
- Швеллер.
- Двутавр.
- Труба прямоугольного сечения.
При использовании швеллера не нужны оголовки, хотя для трубы или двутавра их присутствие обязательно. Для швеллера используются специальные закладные детали, установленные в трубу при заливке бетона.
Появляется возможность обойтись без гидроизоляции между оголовками и обвязкой, но между металлом и стеной она применяется в любом случае. Соединение деталей производится сварным способом с обязательным усилением болтами.
При повышенной прочности металлического ростверка, возникает большой металлический элемент конструкции, который требует обслуживания — периодической покраски защитными составами.
Железобетонный
Это самый трудоемкий и долгий вариант создания ростверка, но и самый прочный и надежный, не подверженный коррозии или гниению. Для его создания необходимо изготовить опалубку, установленную поверх оголовков.
Внутрь помещают арматурный каркас, после чего приступают к заливке бетона.
Опалубка изнутри устилается слоем рубероида или полиэтилена для исключения утечек влаги. Иногда ростверк заливают ниже уровня оголовков, приваривая арматурный каркас непосредственно к стволам. Чаще всего такое производится при достаточной высоте на уровнем грунта.
В таких случаях подрезку по горизонтали выполняют после затвердения бетона (28 дней), а заполнение стволов производят после подрезки.
Монтаж вручную
Установка винтовых свай своими руками чаще всего выполняется в том случае, если невозможно организовать подъезд для техники непосредственно на строительство. Также нецелесообразно нагонять технику для реализации малого объема работ (до 10 свай небольшого диаметра), тем самым увеличивая ненужные траты. Естественно, нельзя проводить завинчивание винтовых свай при помощи техники там, где необходимо соблюдать режим «тишины» и в заповедной зоне.
Завинчивание сваи вручную
К основным преимуществам способа, при котором устанавливается винтовой фундамент своими руками без спецтехники, можно отнести его дешевизну, ведь вам не придется арендовать оборудование и оснастку. В данном случае основа дома монтируется с привлечением троих человек, желательно физически крепких. Из приспособлений необходимо запастись лопатой, кувалдой и уровнем для 3-х плоскостей, а также рычажными ключами, которые можно заменить трубами (приспособление, обеспечивающее заворачивание стержней).
Недостатки
Опоры могут быть недостаточно вкручены
Если говорить о недостатках ручного вкручивания, то они заключаются в следующем:
- возможное критическое отклонение опор от вертикали с погрешностью от 5 см и более;
- вероятность того, что закручивание винтовых свай будет выполнено не до конца из-за нехватки человеческого ресурса и глубина не достигнет необходимого уровня;
- основа дома монтируется на ограниченном пространстве;
- диаметр свай превышает 108 мм или в очень редком случае — 133 мм.
Если все эти пункты для вас не актуальны, можете смело устанавливать винтовой фундамент своими руками без дополнительных устройств.
Дома на винтовых сваях
Винтовая свая для дома представляет собой полую трубу с заостренным наконечником, имеющую винтовые лопасти.
Перед началом строительства дома на винтовых сваях необходимо разработать проект, в котором учесть все особенности этого вида основания.
При выборе опоры нужно изучить взаимосвязь между типом почвы и несущей нагрузкой сваи в зависимости от ее диаметра и длины.
Данные приведены в таблице.
| Тип почвы | При диаметре 76 мм | При диаметре 89 мм | При диаметре 108 мм | При диаметре 133 мм |
|---|---|---|---|---|
| Глина | 3,5 м | 2,5 м | 2,5 м | 2,5 м |
| Суглинок | 3 м | 2,5 м | 2,5 м | 2,5 м |
| Торф | Определяют пробным бурением | Определяют пробным бурением | Определяют пробным бурением | Определяют пробным бурением |
| Песок | 3 м | 2,5 м | 2,5 м | 2,5 м |
При строительстве дома на винтовых сваях необходимо правильно рассчитать количество и диаметр опор в зависимости от площади и веса постройки.
| Размеры основания, м | Количество опор, шт | Диаметр опор, мм |
|---|---|---|
| 10 х 10 | 25 | 89 |
| 9 х 9 | 16 | 89 |
| 8 х 8 | 16 | 89 |
| 7 х 7 | 16 | 108 |
| 6 х 6 | 9 | 108 |
| 5 х 5 | 9 | 108 |
| 4 х 4 | 9 | 108 |
| 3 х 3 | 4 | 108 |
Подготовительные работы
Рассмотрим, как построить дом на сваях своими руками. Винтовые сваи для строительства домов можно использовать на любом грунте, кроме скального и каменистого. Параметры опор зависят от проекта дома и несущей нагрузки. Чтобы определить месторасположения свай, необходимо зарисовать чертеж согласно проекту дома.
План строения разбивается на прямоугольники, после чего высчитывается их размер. На каждом углу прямоугольника и посередине каждой несущей стены должна находиться опора. Затем расстояние разбивают на равные промежутки, на которых тоже предусмотрена установка свай.
Разметка участка
Согласно чертежу расположения свай проводится разметка строительного участка. Места расположения опор намечаем колышками, между которыми протягиваем веревку по периметру и диагонали. Проверяем, чтобы образовались ровные прямоугольники, периметр которых располагался строго по линии.
Монтаж свай своими руками
Опора должна заходить в почву строго по уровню
Для устройства фундамента домов на винтовых сваях нужно пригласить нескольких помощников. Для выполнения полного цикла работ достаточно трех человек.
Этапы:
- На месте расположения каждой опоры сверлится ручным или механизированным буром отверстие глубиной 500-700 мм.
- В отверстие, которое находится на верхнем конце сваи, вставляется рычаг для вращения. При ввинчивании опоры через несколько витков проверяется, чтобы она входила строго по уровню. Если опоры будут установлены под наклоном, их несущая способность значительно снизится.
- Верхние концы свай обрезаются так, чтобы они находились в одной горизонтальной плоскости.
- Для большей надежности, долговечности и защиты от коррозии полые опоры заполняют цементным раствором.
Последним этапом является монтаж ростверка, служащего для равномерного распределения нагрузки от постройки.
Монтаж обвязки
Популярна обвязка из толстого бруса или металла
Вид ростверка выбирается в зависимости от материала, который будет использоваться при постройке стен. Перед установкой обвязки лучше провести коммуникации, чтобы перемычки не мешали их установке.
Для деревянного домика достаточно будет установить обвязку из толстого бруса. К голове сваи приваривается плоский металлический оголовок в форме квадрата, к которому будет крепиться брус. Затем прокладывается гидроизоляционный слой и крепится балка. Соединяются между собой деревянные элементы методом врубки и укрепляются гвоздями. Места расположения соединений должны находиться над сваей.
Для дома с мансардой устанавливаются усиленные оголовки с ребрами жесткости.
Для строительства одноэтажного дома из кирпича или пенобетона используется металлический ростверк. Двутавровая балка монтируется к голове сваи нижней частью, швеллер кладется на опору боковыми ребрами вниз.
При строительстве дома на сваях обязательно нужно придерживаться правил монтажа. При учете строго соблюдения норм и использования качественных материалов жилой дом простоит более 70 лет. При необходимости можно заменить одну или несколько опор на новые без изменения всей конструкции.
Виды винтовых свай
Сваи могут быть:
- Висящими. На них нагрузка распределяется по принципу трения о грунт.
- Стойками, передающими нагрузку на плотные слои почвы, на которые они установлены.
В зависимости от наконечника, сваи могут быть литыми или сварными. Сварные являют собой трубу с концом в виде заостренного конуса, на который наварены прошедшие антикоррозийную обработку лопасти. Для производства таких свай используется плазменная резка, обеспечивающая точность и качество изделия. Такие сваи отдельно производятся для каменистых грунтов, для малоэтажного строительства с наконечниками закрытого или открытого типа.
Литые сваи — трубы с наконечниками, изготовленные в процессе литься по моделям. Это обычно трубы стандартного диаметра 108 мм. Такие изделия отличаются высокими показателями долговечности и прочности. Стоимость литых свай выше, чем сварных. Литые сваи в зависимости от назначения:
- со средними размерами лопасти, предназначенные для талых грунтов;
- с лопастями больших диаметров для грунтов в условиях вечной мерзлоты;
- стандартные сваи с крупными лопастями для малоэтажного строительства на обычных грунтах.
Типы свай в зависимости от условий использования и назначения:
- Сваи с винтовой лопастью. Рекомендуются на грунтах с минимальной несущей способностью.
- В условиях вечной мерзлоты используются изделия с имитацией резьбы почти на всю длину.
- Чем больше нагрузка на фундамент (вес здания), тем больше диаметр свай. Но с его увеличением увеличивается и сложность работы, если диаметр составляет от 108 мм — вручную закрутить такие элементы в грунт уже не получится.
- Для непрочных грунтов в местах с повышенной влажностью используются сваи с большим диаметром лопасти.
Подробный обзор технологии свайно-винтового фундамента Вы найдете в данной статье. Крайне рекомендуем к прочтению!
Изготавливаем винтовые сваи для фундамента своими руками
Несмотря на кажущуюся простоту конструкции и ее изготовления, процесс подготовки полноценной и надежной винтовой сваи достаточно трудоемок и требует соблюдения специальных условий. Отдельно следует заметить, что изготовление винтовых свай самостоятельно может представлять опасность для жизни и здоровья, поэтому следует оценить реально свои возможности и строго придерживаться техники безопасности работы с инструментами и материалами.
Винтовые сваи делятся на 3 основных вида.
- Сваи со сварным наконечником. Они представляют собой трубы требуемой длины и диаметра, с заостренным концом и приваренными лопастями для монтажа сваи. Такая конструкция изготавливается методом сварки и представляет определенные сложности при изготовлении домашним методом. Изготовление данной конструкции требует заводского оборудования, чтобы обеспечить надежность конструкции.
- Литые сваи. Представляет собой полноценную конструкцию, в которой лопасти отлиты методом полного цикла, т.е. из одного материала и имеют малозаметные и монолитные швы. Сделать такие винтовые сваи своими руками в домашних условиях практически невозможно.
- Комбинированная свая. Представляет собой трубу, завершающуюся лопастями и длинным заостренным конусом.
Как видим, производство винтовых свай требует специфического оборудования и специальных навыков вкупе с доскональным знанием технологии.
Сваи, произведенные в заводских условиях с соблюдением технологии, могут нести нагрузку в 50 тонн, причем нагрузку динамического характера. В домашних условиях такого результата добиться в принципе невозможно. Но если вам очень нужно, то следующее видео наглядно покажет как можно сделать винтовые сваи самостоятельно.
Расчет ленточно-винтового фундамента
Расчет винтовых свай
В ходе расчета свай определяются следующие параметры:
- Диаметр винтовых свай. Возведение 1-2 этажного дома рекомендуется с использованием свай диаметром 108 мм СВС-108 или 133 мм СВС-133. По типу лопастей лучше всего подойдут широколопастные изделия с размером лопастей 300 и 350 мм соответственно. Узколопастные опоры применяются только на плотных и скальных грунтах.
- Длина винтовых свай. Длина свай зависит от глубины промерзания почвы в регионе и уровня залегания плотных грунтов, на которые будет опираться свая. За длину сваи принимают наибольшее значение плюс 30-50 см. Для средней полосы России длина винтовых изделий будет составлять 2-2,6 м, для северных районов и на участках со сложными грунтами — 3-3,5 м.
- Количество винтовых свай. Рассчитывается по формуле:
К = P*k/S
где:
Р — сумма всех нагрузок;
k — коэффициент надежности = 1,75;
S — допустимая нагрузка на сваю, определяется по техническим характеристикам конкретного типа опор.
Расстояние между сваями. Для легких построек расстояние составляет 3,5 м. Для деревянных строений — 2,5-3 м, а для коттеджей из штучных стройматериалов и каркасно-щитовых домов — 1,5-2 м. Чем меньше диаметр свайно-винтовых опор, тем меньше расстояние между ними. При составлении схемы расположения свай следует придерживаться правил СНиП и располагать опоры по углам, вдоль несущих стен с выбранным шагом, под входной группой. Добавить сваи также необходимо при сооружении тяжелых элементов, например, каминов, бассейнов и пр.

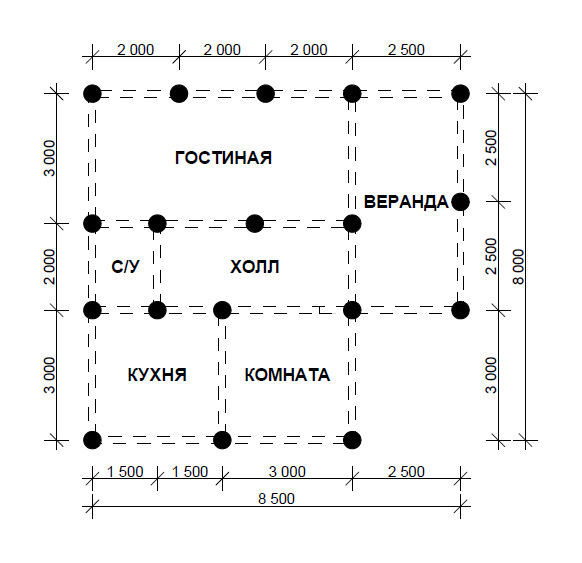

Результатом расчета свайной части фундамента станет схема, на которой отображается глубина заглубления и места расположения опор
Расчет монолитной фундаментной ленты
Цель расчета ленточной части фундамента — определение параметров ленты:
- Глубина заглубления. Для мелкозаглубленного фундамента заглубление составляет — 10-20 см.
- Высота ленты. Для частного дома, как правило, высота составляет 50-60 см. С учетом заглубления, над поверхностью земли будет возвышаться ленточная часть высотой 30-50 см.
- Длина ленты. Этот параметр является суммой всех стен, под которыми будет закладываться основание: периметр дома + несущие стены.

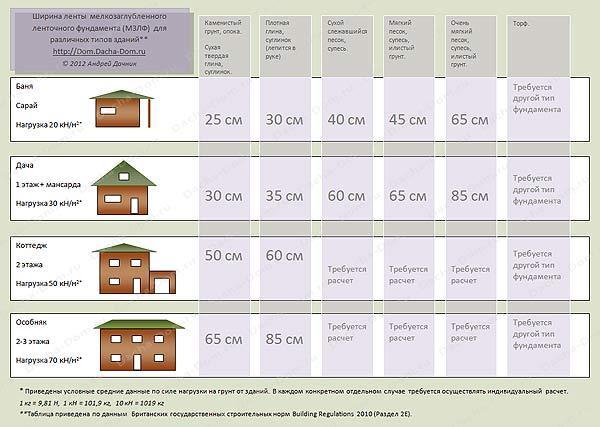

- Ширина монолитной ленты. Ширину рассчитывают в зависимости от массы дома, типа грунта и технологии строительства. Чтобы не выполнять сложных расчетов, можно использовать готовую таблицу для определения оптимальной ширины фундаментной ленты:
Зная все параметры можно рассчитать необходимое количество бетона и арматуры, а также досок для опалубки, которые потребуются при выполнении конструкции.
Устройство свайно ростверкового фундамента своими руками
Первое с чего начинается устройство свайно ростверкового фундамента — это подготовка необходимых инструментов.
Инструменты
Для проведения разметки и установки винтового фундамента необходимо иметь:
- Рулетку не менее 20 м, она понадобится при проведении разметки.
- Строительный уровень, желательно запастись инструментом, оснащенным магнитами, так как в процессе проведения работ его можно закрепить на основание сваи, что значительно добавит комфорта.
- Гидравлический уровень, позволит практически идеально разметить плоскость, которую должны образовывать оголовки изделий для укладки на них ростверка.
- Бур для земли, необходим для подготовки лунок под монтаж винтовых опор.
Совет: Бур должен быть меньше по диаметру, чем свая. Это необходимо для того, чтобы свая плотно входила в землю.
- Лом металлический.
- Два отрезка металлической трубы диаметром 45-50 мм и длиной 2.5 метра для вкручивания опор.
- Веревка или строительная шнурка для проведения разметки.
Расчет
Для того чтобы максимально точно рассчитать требуемое количество опор для постройки бани, удобно воспользоваться онлайн калькулятором. Если доступа во всемирную паутину нет, а расчет производить необходимо, нужно придерживаться следующих принципов:
- Во всех углах фундамента должно быть установлено по свае.
- Максимальное расстояние между сваями в фундаменте не должно превышать три метра.
- Если у стен есть перегородки, то в том месте, где они пересекаются с основной стеной, должна в обязательном порядке устанавливаться опора.
Придерживаясь этих простых правил, можно без особых проблем высчитать необходимое количество изделий для изготовления надежной и устойчивой конструкции.
Подготовка участка и разметка
Непосредственно перед разметкой, необходимо очистить периметр участка. Сделать так, чтобы разметке и дальнейшему монтажу ничего не мешало.
После этого можно обозначить место установки первой сваи и приступать к дальнейшей разметке. Сначала размечаются места установки угловых свай. Делать это нужно максимально внимательно, при этом обязательно проверять диагонали.
Важно: Максимальное расхождение диагоналей не должно превышать 4 см.
После того как углы размечены и обозначены кольями, между ними натягивается веревка или строительная шнурка. Затем устанавливаются колышки в тех местах, где должны будут располагаться остальные сваи. Не стоит забывать о том, как проводился расчет и где будут располагаться перемычки стен, все необходимо делать по заранее намеченному плану. После того как разметка проведена, можно приступать к бурению и установке свай.
Монтаж
Непосредственно перед тем как вкручивать изделие, для него необходимо подготовить направляющую лунку. Сделать это можно при помощи бура, при этом не стоит забывать, что диаметр бура должен быть немного меньше диаметра сваи.
Глубина бурения выбирается в зависимости от того, на какое расстояние необходимо заглубить сваю, но на несколько десятков сантиметров меньше, т. к. необходимо, что бы свая какое-то расстояние прошла самостоятельно. Так она будет гораздо лучше держаться в почве.
Следующий этап, это непосредственно вкручивание сваи. Для проведения этой операции понадобится минимум три человека. Один находится возле сваи и старается удерживать её строго вертикально, а два других при помощи металлического лома, продетого в технологическое отверстие в верхней части сваи, и двух отрезков металлических труб, одетых на края лома с разных сторон, постепенно проворачивают и тем самым вкручивают сваю в землю.
Такой способ монтажа, хоть и не отличается скоростью, позволяет без особых проблем смонтировать винтовые сваи без применения техники.
Первые сваи устанавливаются по углам, это необходимо чтобы в дальнейшем можно было контролировать установку промежуточных изделий при помощи шнурки.
Совет: конечно, качество ручного монтажа заметно отличается от установки при помощи специальной техники и опоры в некоторых случаях могут устанавливаться немного криво. Чтобы этого избежать, в момент закручивания сваи можно немного наклонять её в противоположную сторону от места, в котором лопасть винта врезается в землю. Это достаточно сложно объяснить на словах, но когда начнутся работы, понять в какую сторону наклонить не составит труда.
Смонтированные трубы выравниваются при помощи гидравлического уровня, после чего на них привариваются оголовки, на которые и будет устанавливаться ростверк. Оголовки позволяют частично компенсировать неточности монтажа свай.
