Можно ли укоротить цепь бензопилы

Последствия некачественного ремонта

Последствия некачественного ремонта могут быть весьма печальные, цепь в момент разрыва может травмировать оператора. Конечно, современные пилы оборудованы всякого рода защитой. Например, на них устанавливаются улавливатели, которые призваны защитить оператора в экстренной ситуации, а правая рука, которая находится на линии цепи, спрятана за корпусом.

Но, 100% гарантии защита не дает, поэтому, прежде чем использовать ремонтную цепь с максимальной нагрузкой, необходимо опробовать её на легких работах, распилить пару веток или досок.

Также последствия некачественного ремонта могут отразиться на работоспособности бензопилы. Рассмотрим, какие можно допустить ошибки при ремонте и как они отразятся на работе пилы.

Ошибки при ремонте цепей

1. Не совпадает по шагу. Причина в том, что установлено рабочее звено не подходящее по основным параметрам: шагу, толщине звена. Если такую гарнитуру использовать для работы, то в результате потребуется замена ведущей звездочки и шины пилы, т. к. звездочку на шине сломает.
2. Еще один вариант несовпадения по шагу, это установка рабочего зуба в обратном направлении. Встречается крайне редко, но все же бывает, особенно у тех, кто ремонтирует в первый раз. Последствия аналогичны первому пункту.
3. Цепь длиннее шины. С эти все понятно, регулировочного винта не хватит для натяжения, цепь будет болтаться и увеличится износ ведущей звездочки.
4. Короче. Такую гарнитуру нельзя будет установить, потребуется расклепывать и удлинять.
5. Соединительное звено немного длиннее. Аналогично первому пункту изменится шаг, что приведет к разрушению ведущей и ведомой звездочки.

В заключении хочется уделить особое внимание качеству статей на данную тему. На страницах сайтов в интернете есть информация о том, как ремонтировать цепь пилы при помощи сварки

Такие инструкции написаны не компетентными авторами, которые сами не понимают, о чем пишут.

Ремонтировать при помощи сварки можно, но это не пильные цепи, а редукторные, предназначенные для передачи усилия с одной звездочки на другую.

Такие, можно встретить в механизмах сельскохозяйственных машин, транспортерах и прочих агрегата.

Что делать, если цепь провисает?

Если цепь провисает, есть риск получить травму оператору – ведь пильное полотно может порваться или просто слететь с направляющих звездочек. Конечно, современные бензопилы имеют системы безопасности и аварийной остановки, но не всегда эти системы корректно работают.

Не стоит устанавливать на бензопилу цепь с дефектными или поврежденными пильными звеньями, помимо опасности порваться в любой момент, такая цепь будет точить направляющие канавки шины, что приведет к ее перекосу, неровному резу и выходу из строя направляющей шины.

На фото выше изображена цепь с нормальной натяжкой цепи, а ниже с ослабленной, требующей натяжения.

Из-за чего цепь может провиснуть во время даже непродолжительной эксплуатации?

1. Могут быть проблемы с направляющей шиной. Иногда из-за недосмотра оператора или по причине сильного износа резьбы фиксирующих болтов в месте крепления направляющей шины, может возникнуть вибрация, которая и вызывает ослабление натяжки цепи. Необходимо проверить состояние фиксирующих болтов и при необходимости заменить их на новые. Когда болты достаточно подтянуты, таких проблем не возникает.
2. При достаточно аккуратном обращении с бензопилой со временем любая цепочка может износиться. Пытаться отремонтировать цепь или собрать из нескольких одну — бесполезное занятие. Если цепная гарнитура растянулась благодаря естественным причинам, то лучше всего будет приобрести новую.
3. Звездочка стоит с перекосом. Из-за смещения зубьев звездочки может возникнуть провис. В таком случае лучше всего будет обратиться в сервисный центр, для ремонта и настройки положения ведущей звезды. Закрепить ведущую звезду в правильном положении достаточно сложно, ведь придется демонтировать много мелких деталей, снять направляющую шину, а затем собрать все в обратном порядке.

Как сделать правильные заклепки при помощи электродрели?

Структура цепи бензопилы.

Не бойтесь: приобретать станок вам никто не предлагает. Воспользуйтесь обычной дрелью. Весь процесс изготовления заклепок с помощью электродрели и обычного надфиля опишем следующим образом. Из гвоздя, диаметр которого равен диаметру внутренней части заклепок (проверяем штангенциркулем), вырезается заготовка – кусок длиной около 7 см. Эта заготовка фиксируется в головке электродрели. Сама дрель должна быть тоже надежно зафиксирована.

На деревянный брус закрепляются два надфиля, расстояние между которыми будет равно ширине внутренней части заклепки. Сделать это быстро может и не получиться, но вы должны добиться абсолютной точности. Останется только организовать равномерную подачу бруска на заготовку. Рекомендуем воспользоваться куском доски, один конец которой закрепляем к неподвижной части верстака с помощью широкой дверной петли, а на втором торце доски закрепляем брусок с надфилями.

Проверяем перпендикулярность расположения надфилей и заготовки – и можно приступать к работе. Включаем электродрель и плавно опускаем надфили. Они сделают на заготовке бороздки. Делать заклепки за один прием не рекомендуется, так как перегревать металл не стоит, а вот контролировать толщину заготовки на проточенной части необходимо. Слишком тонкая часть заклепки вам тоже может повредить, поэтому нужно добиться максимальной точности. Если вы смогли сделать все правильно, то остается только отрезать заклепку и использовать ее для соединения звеньев цепи.

Отрезать заклепку лучше вручную, без использования болгарки. Не забывайте, что при резке металла на высоких оборотах инструмента будет происходить значительное повышение температуры материала, что очень нежелательно. Готовая заклепка нисколько не уступит заводскому изделию по качеству, поэтому восстановленная цепь прослужит еще долгое время. Негативные моменты при использовании самодельных заклепок будут практически исключены. Главное, чтобы при установлении заклепок вы не забыли выровнять боковые части звеньев (их ведь пришлось разогнуть при разделении цепи). Даже легкое выступание этих элементов от конструктивной нормы приведет к преждевременному износу ведущей звездочки.

Рекомендуется сразу сделать несколько заклепок описанным ранее способом

Дело здесь не только в том, чтобы запастись такими необходимыми элементами впрок (хотя и это тоже важно). Важнее из всего количества изделий выбрать самое подходящее по размерам: любое отклонение от нормы сделает цепь уязвимой при высоких нагрузках

Использование восстановленных цепей не рекомендуется при работе с плотными породами древесины.

Как убрать звено без применения станка

Есть несколько способов убрать заклепки.

1. Сточить при помощи наждака. Работу проводить аккуратно, стараясь не повредить соседнее, целое звено.
2. Сточить при помощи болгарки.
3. Срубить зубилом. Для этого цепь необходимо зажать в тиски за направляющие, таким образом, что бы иметь возможность рубить заклепки на соединительном звене.

После того, как головки заклепок сточены или срублены, для разъединения звена необходимо провести следующие действия. Установить между пластин соединительной звенки бородок и резким движением ударить по нему молотком. Пластинки должны соскочить с тела заклепки, которое проходит сквозь них.

Важно: если необходимо заменить рабочий зуб, то расклепывать придется соединительные звенья с лева и справа от него. Теперь разберемся, как склепать обратно

Теперь разберемся, как склепать обратно.

Использование специального оборудования

Опытные мастера рекомендуют использовать профильное оборудование для укорачивания. Это позволяет качественно провести работу, избежать поломки при последующей эксплуатации инструмента.

Пробойник для заклепок

Рисунок 1 – Пробойники для заклепок для бензопилы Это механическое приспособление, схожее с обычным прессом. В комплектацию входит наковальня, пазы для закрепления пильной гарнитуры с разным шагом зубьев. Для удобства имеются сменные наконечники для выдавливания заклепок. Инструмент предназначен только для разъединения звеньев.

Заклепочно-обкатный станок

Рисунок 2 – Заклепочно-обкатный станок Используется вместе с пробойником для заклепки и прокатки пильной цепи с различным шагом. Глубина пропила гарнитуры может варьироваться от 1,1 до 2 мм. В комплектацию входят вращающиеся вставки, наковальни с маркировкой A или B (разница в шаге звеньев).

Механизм работы – пильную цепь с новым звеном и свежими заклепками крепят в направляющие. После этого участок прижимают валиком к встроенной наковальне, запускают двигатель. Во время вращения он прижимает и раздавливает заклепку. Во время процесса требуется медленно закручивать регулировочный винт. Достоинство заклепочно-обкатного станка – по качеству и прочности клепки не отличаются от заводских, выдерживают большую нагрузку.

Как устранить риски приобретения низкокачественной подделки

При покупке фирменной цепи на рынке, не исключены риски приобретения китайского цепного фальсификата. Задача самостоятельного выбора усложняется отсутствием надежного способа отличить качественный фирменный оригинал от подделки, которая по рабочему ресурсу на порядок уступает фирменным изделиям.

С большей уверенностью, по серебристой упаковке, яркому оранжевому логотипу и наличию индикатора износа можно идентифицировать штилевские цепи. Более дешевые по стоимости китайские аналоги оформлены более скромно, в серые коробки с желтым товарным знаком.

Без опасений можно покупать полноценные по качеству и долговечности пильные цепи в фирменных магазинах и лицензированных торговых представительствах компаний-посредников.

Последовательность демонтажа и последующей сборки

В домашних условиях цепь проще рассоединить, спилив головки напильником, после чего укороченные клепки легко выбиваются тонким стальным стержнем. Задача упрощается наличием подходящей по шагу цепи выжимной струбцины. Извлеченные таким устройством заклепки можно использовать без ограничений.

Самостоятельно соединять концы укороченной цепи можно в слесарных тисках. Продетые в элементы цепи заклепки с обратной стороны по окружности развальцовываются легкими ударами среднего молотка. Готовое соединение не должно иметь люфтов, также не допускается тугая посадка.

При сборке разных типов пильных цепей необходимо соблюдать предписанные конструкцией размерные интервалы между режущими звеньями.

Основные неполадки цепи бензопилы

Пользователи бензопил нередко сталкиваются с проблемой натяжения пильной цепи. Она либо самопроизвольно ослабевает, либо растягивается и слетает. Как правило, данные неприятности вызываются поломками агрегата. Поэтому прежде чем приступить к процедуре натяжки цепных звеньев, следует проверить и устранить возможные причины, которые могут привести к нарушению регулировки.

Причинами того, что цепь на бензопиле растягивается, могут быть большие нагрузки или недостаточное поступление смазки на шину. Из-за этого пила перегревается, металл расширяется, увеличиваются размеры пильного элемента, и он слетает с шины. Поступление масла может нарушиться при поломке насоса, засорении каналов, обрыве масляного шланга.

Если вы поменяли цепь на бензопиле на новую, то будьте готовы к тому, что в период обкатки она будет немного растягиваться. Необходимо лишь вовремя проверять натяжение, чтобы элемент не слетел с шины.

При износе ведомой или ведущей звездочки снижается эффективность сцепления со звеньями цепи, вследствие чего пильный элемент слетает. В таком случае придется открутить привод цепи и поменять звездочку. Также пильное полотно агрегата может слетать по причине его растяжения или деформации шины.

Если на вашей бензопиле ослабевает цепь, то вызывать данную неисправность может вышедший из строя механизм натяжения.

Как правильно натянуть цепь на бензопиле?

Это еще один из вопросов, волнующих пользователей бензиновых пил любого класса мощности. В этом аспекте важна не только сама процедура натяжки, но и ее верная диагностика. Для этого необходимо взяться за верхнюю часть зуба и устремить ее вверх. При нормальном натяжении третья часть хвоста зубца должна быть в пазу самой направляющей. В случаях, если имеет место большая величина – прямой сигнал о перезатянутой цепи, а если меньшая – о провисающей цепи.

Кроме этого, цепь должна свободно перемещаться по самой направляющей.

Отклонение от нормы свидетельствует о необходимости подтянуть или ослабить, т.е. отрегулировать цепь. При провисании просто распускается натяжитель, который может иметь вид обычной гайки, держащей направляющую шины. С использованием регулировочного винта шина подается вперед, принимая то или иное натяжение. Пильный элемент должен постоянно проворачиваться руками, что достичь требуемой плавности его перемещения. В конце регулировочного акта просто затягиваются фиксаторы и можно начинать использование прибора.

Проделанные действия можно считать правильными, если при вращении цепи есть инерция, ход плавный и четкий.

Натяжка цепи на бензопиле зачастую встречается и безинструментальная, что является привилегий высокотехнологичных модификаций нынешних бензопил, где смена цепи или направляющей не требуют дополнительных инструментов и производятся за минуты.

Последовательность демонтажа и последующей сборки

В домашних условиях цепь проще рассоединить, спилив головки напильником, после чего укороченные клепки легко выбиваются тонким стальным стержнем. Задача упрощается наличием подходящей по шагу цепи выжимной струбцины. Извлеченные таким устройством заклепки можно использовать без ограничений.

Самостоятельно соединять концы укороченной цепи можно в слесарных тисках. Продетые в элементы цепи заклепки с обратной стороны по окружности развальцовываются легкими ударами среднего молотка. Готовое соединение не должно иметь люфтов, также не допускается тугая посадка.

При сборке разных типов пильных цепей необходимо соблюдать предписанные конструкцией размерные интервалы между режущими звеньями.

Сильный износ пильного полотна

Шина служит намного дольше, чем цепь. Однако это не означает, что эксплуатировать ее можно вечно, и не задумываться о замене. Обычно направляющая меняется после 2-3 изношенных цепей. Перед заменой направляющей бензопилы, нужно оценить ее техническое состояние. Если на бензопиле установлена шина китайского производства, то она может износиться быстрее, чем цепь. Именно поэтому при обнаружении кривого распила древесины бензопилой, необходимо провести диагностику шины.

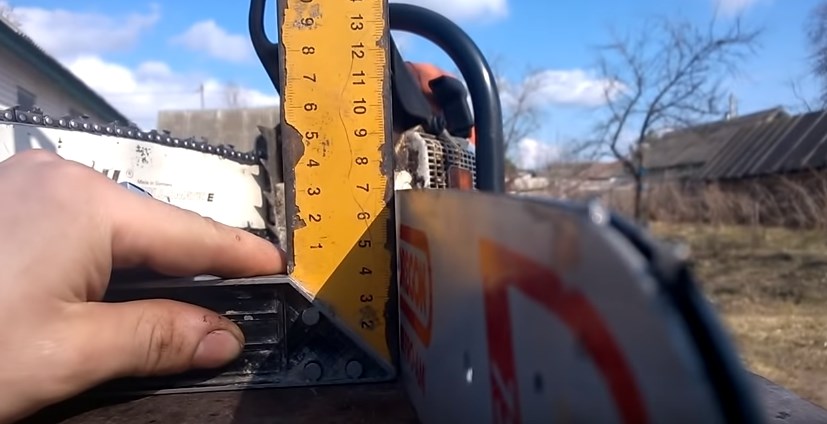

Чтобы убедиться в износе шины, необходимо снять ее и осмотреть. Обычно износ проявляется путем укороченного одного из бортиков. Порой обнаружить это визуально крайне сложно, поэтому необходимо воспользоваться штангенциркулем. Разница в несколько десятых мм говорит о том, что шина нуждается в замене. Еще есть простой способ проверки износа направляющей при помощи угольника. Для этого шина располагается на ровной поверхности, и к ней сбоку нужно приставить угольник. Если сверху и снизу стенки направляющей соприкасаются с угольником, значит деталь исправна.

Это интересно! Увеличить срок службы направляющей бензопилы можно только путем периодического ее переворачивания. Для этого обязательно убедитесь в том, что на инструменте предусмотрена такая возможность, о чем подскажут соответствующие разметки на гарнитуре.

Ускоренный износ шины может возникнуть по причине неправильного функционирования масляного насоса. Если смазка подается с большими перерывами, то соответственно увеличивается трение, а значит и детали изнашиваются быстрее. Если смазочный механизм работает исправно, то это в разы увеличивает срок службы не только гарнитуры, но и всего инструмента.

https://youtube.com/watch?v=k4RbvXpFNK8%3F

Полезные советы, как натягивать цепь на электропилу

Электропила используется при больших объёмах столярных и плотницких работ везде, где поблизости есть электрическая розетка. Эффективность работы с ней во многом зависит от того, насколько правильно натянута цепь на её шине, так как натянутая слабо, цепь при работе пилы будет с шины слетать, а перетянутая – создавать большую нагрузку на ведущую звездочку и двигатель устройства. Ниже приводится несколько практических рекомендаций о том, как надо правильно натягивать цепь на шину электропилы, практически, любой китайской модели.

Установка шины на электропилу На одном конце полотна шины имеется прорезь и два отверстия по сторонам от неё. При установке шины прорезью её надевают на специальную шпильку на корпусе электропилы, а одним из отверстий – на штифт механизма натяжения.

Второе отверстие на полотне служит для передачи смазки из маслоканала в паз шины.

Установка цепи Цепь натягивают на ведущую звездочку, расположенную на корпусе пилы, и на звездочку на конце шины. При установке цепи надо учитывать правильное направление её вращения, которое, обычно, указано на самом изделии.

После установки цепи ведущую звездочку пилы закрывают кожухом, прижимную гайку которого при этом закручивают не до упора, чтобы шина не была зажата полностью.

Натяжение цепи Регулирование натяжения цепи на китайских электропилах осуществляется при помощи специального натяжного винта, головка которого имеет шлиц под отвертку. Расположен он с торца корпуса устройства. Для более сильного натяжения цепи его вращают по часовой стрелке.

Натяжной винт вращают до тех пор, пока не исчезнет провисание цепи. После этого её вручную прокручивают на шине по направлению к корпусу электропилы. Это необходимо для того, чтобы «расправить» зубья цепи в пазе шины.

Если цепь после прокручивания ослабла, то её подтягивают снова. После этого шину берут за её свободный конец, поднимают его вверх до упора и в таком её положении снова устраняют провисание цепи.

На последнем этапе полностью закручивают прижимную гайку на кожухе, закрывающем ведущую звездочку пилы. Шину при этом удерживают в «приподнятом» положении. Правильно натянутая цепь должна свободно выниматься руками из пазов шины с двух её сторон примерно на 3-4мм, а при опускании ложиться обратно в пазы.

Проверка натяжения после работы Когда цепь натянута, то окончательно проверить качество её натяжения можно только после небольшого эксплуатационного тестирования. С этой целью ею делают несколько пробных пропилов.

Нередко после пробных пропилов цепь на шине электропилы ослабевает. Такое случается, когда звенья её были загрязнены, а во время эксплуатации эти загрязнения растворила смазка.

Если такое произошло, то цепь необходимо снова подтянуть, предварительно немного ослабив прижимную гайку на кожухе и подняв свободный конец шины вверх. Электропилу, разумеется, перед этим надо отключить от сети.

По окончании регулировки натяжения цепи всегда проверяют, идет ли она в нужном направлении без напряжения, не перетянута ли она. С этой целью её разблокируют, нажав на кнопку пуска, и толкают за зубья вперед отверткой. Если она немного двигается по инерции, то все нормально.

И последнее. Категорически нельзя регулировать натяжение пильной цепи нагретой или несмазанной, иначе существует риск её разрыва при последующей работе.

Полная видеоверсия рекомендаций по натягиванию пильной цепи на бензо- и электропилу. Источник (Source)

Какую шину лучше устанавливать

Ответить на вопрос, какую именно шину лучше устанавливать на определенную модель бензопилы, достаточно просто. Устанавливать стоит ту модель, которую рекомендует производитель инструмента. Как правило, ведущие компании по производству бензопил параллельно выпуску самого инструмента занимаются производством и расходных материалов, которые специально разработаны для их инструмента.

Соответственно выбор шины для бензопилы, лучше сделать в сторону изделий, предназначенных именно для вашей модели и изготовленной производителем, который собрал саму пилу.

Если этого сделать невозможно, хороший вариант выбора, это шины для бензопил, которые изготовлены ведущими компаниями в сфере производства пильных цепей и шин для бензопил, например, компанией Орегон.

Цепь растянута

При неправильной или длительной эксплуатации цепи она может сильно растянутся. Это связано с тем, что металл со временем может деформироваться. Слишком сильный износ становится причиной, по которой приходится приобретать новый вариант исполнения, но есть возможность использовать старый в течение недлительного периода. Избежать быстрого растяжения можно исключительно при соблюдении рекомендации по эксплуатации. Для проведения работы требуется:

1. Молоток.
2. Тиски.
3. Сварочный аппарат.
4. Бородки.
5. Плоскогубцы.

Надеть растянутый вариант исполнения несложно, а вот с восстановлением возникает довольно много проблем, так как металл характеризуется повышенной прочностью. При этом основные элементы крепятся заклепками. Работа проводится следующим образом:

1. Изделие крепится в тесках.
2. Если работу проводить при применении болгарки, то есть вероятность, что поверхность будет повреждена, так как этот инструмент тяжело контролировать.
3. После измельчения проводится выбивание заклепок. Не нужно ее выбрасывать по причине возможности повторного применения.
4. Производители цепей не выпускают запасные элементы, которые требуются при обслуживании.
5. Заклепку сделать своими руками можно, но работа достаточно сложна.
6. Изделие делится на две части. Стоит учитывать, что количество направляющих и расстояние между ними должно оставаться неизменным.

При решении проблемы с большой длиной не стоит забывать о том, что слишком короткую цепь уже не натянуть. Кроме этого, не рекомендуется наносить масла на цепь электропилы.

Как сделать правильные заклепки при помощи электродрели?

Структура цепи бензопилы.

Не страшитесь: получать станок для вас никто не предлагает. Воспользуйтесь обыкновенной дрелью. Весь процесс производства заклепок при помощи электродрели и обыденного надфиля опишем последующим образом. Из гвоздя, поперечник которого равен поперечнику внутренней части заклепок (проверяем штангенциркулем), вырезается заготовка — кусочек длиной около 7 см. как можно укоротить цепь на китайской бензопилы.little как правильно. Эта заготовка фиксируется в головке электродрели. Так как которая оказывается на цепь для того чтобы заменить звездочку на бензопиле,. Сама дрель должна быть тоже накрепко зафиксирована.

На деревянный брус закрепляются два надфиля, расстояние меж которыми будет равно ширине внутренней части заклепки. Сделать это стремительно может и не получиться, но вы должны достигнуть абсолютной точности. Остается только организовать равномерную подачу бруска на заготовку. Советуем пользоваться кусочком доски, один конец которой фиксируем к недвижной части верстака при помощи широкой дверной петли, а на втором торце доски фиксируем брусок с надфилями.

Проверяем перпендикулярность расположения надфилей и заготовки — и можно приступать к работе. Включаем электродрель и плавненько опускаем надфили. Они сделают на заготовке бороздки. Делать заклепки за один прием не рекомендуется, потому что перегревать металл не стоит, а вот держать под контролем толщину заготовки на проточенной части нужно. Очень узкая часть заклепки для вас тоже может разрушить, потому необходимо достигнуть наибольшей точности. Если вы смогли сделать все верно, то остается только отрезать заклепку и использовать ее для соединения звеньев цепи.

Отрезать заклепку лучше вручную, без использования болгарки. Как укоротить цепь на бензопиле: советы и. Не запамятовывайте, что при резке металла на больших оборотах инструмента будет происходить существенное увеличение температуры материала, что очень не нужно. Готовая заклепка нисколечко не уступит заводскому изделию по качеству, потому восстановленная цепь прослужит еще длительное время. Нехорошие моменты при использовании самодельных заклепок будут фактически исключены. Главное, чтоб при установлении заклепок вы не запамятовали выровнять боковые части звеньев (их ведь пришлось разогнуть при разделении цепи). Даже легкое выступание этих частей от конструктивной нормы приведет к досрочному износу ведущей звездочки.

Рекомендуется сходу сделать несколько заклепок описанным ранее методом. Дело тут не только лишь в том, чтоб запастись такими необходимыми элементами впрок (хотя и это тоже принципиально). Важнее из всего количества изделий избрать самое подходящее по размерам: хоть какое отклонение от нормы сделает цепь уязвимой при больших нагрузках.

Внедрение восстановленных цепей не рекомендуется при работе с плотными породами древесной породы.
