Модель самолета с двигателем от бензопилы

Как из бензопилы сделать мопед?

Мечтой юности большинства наших сограждан был и остается мопед. Он развивает более высокую скорость и имеет строение, совершеннее выше описанного мотовелосипеда. Купить готовый мопед – удовольствие не из дешевых. Мы же расскажем, как сделать его из подручных материалов.

Для этого понадобятся:

мотор от исправной мощной пилы (в нашем варианте – это модель «Дружбы»);
2 колеса от старого велосипеда;
труба с диаметром 2 см ( металлическая);
тросик;
велосипедные звездочки; а так же вилки;
старые запчасти от мотоцикла – готовый топливный бак, фара, при желании и сиденье, хотя и его можно сделать своими руками;
рулевая часть;
рычаг газа.

варим раму, к которой подсоединяем колеса от велосипеда, вилки, а так же бензобак и фонарь;
приспосабливаем мотор – композиция установки будет зависеть от конфигурации рамы;

прикручиваем бензобак и аккумулятор;
проверяем, чтобы вновь установленные элементы не болтались;
изготавливаем цепную передачу – она позволит колесам принимать крутящий момент мотора и двигаться. Можно взять ремень вместо цепного шкива. Но нельзя забывать, что и износ его будет заметно выше;
налаживаем систему зажигания – соединяем с ним аккумулятор и рычаг тормоза;
прилаживаем выхлопную трубу.

Процесс сборки завершен: можно приступить к тестированию мопеда.

Мотосамокат из бензопилы своими руками

Не менее известная самоделка, которую научились изготавливать отечественные «Кулибины». Для ее воссоздания нам понадобятся:

самокат, рассчитанный на вес того человека, который будет им управлять. Желательно, чтобы он изначально имел систему ручного торможения. Пневматическая колесная база самоката должна быть прочной;
бензопила, с которой снимается двигатель – подойдут средне- и высокомощные модели.

Процесс сборки самоката выглядит упрощенно по сравнению с предыдущими самоделками:

для начала снимаем двигательную основу и закрепляем ее в задней части рамы самоката. Соблюдаем, чтобы моторные и колесные звездочки совпадали;
прилаживаем ручной акселератор с зажиганием мотопилы – так оператор сможет контролировать процесс перемещения;
при необходимости оснащают самокат педалью тормоза, но в большинстве случаев – рычага для ручного управления самоката хватает для его полноценной работы.
тестирование самоката из бензопилы – в случае исправности новое моторизированное устройство готово и может эксплуатироваться.

Велосипед с мотором: подключаем двигатель от бензопилы своими руками

Если вы испытываете тягу к экспериментам и не откажетесь от возможности превратить свой велосипед в самодельный мопед, который может разгоняться до 50 км в час и выше, эта инструкция для вас.

Используя простые запчасти, можно сконструировать велосипед с мотором от бензопилы своими руками. Приступим!

Тщательно осмотрите и проверьте ваш велосипед. Предполагаемая модернизация существенно увеличит нагрузку на все его детали. Поэтому каждая деталь должна быть осмотрена и хорошо смазана. А также проверьте все крепления и лишний раз затяните болты. Помимо конструктивной необходимости, все эти действия являются залогом вашей безопасности.
Вы можете сделать велосипед с двигателем от бензопилы или от триммера (также его называют бензокосой). Если вы раздумываете, как приспособить мотор от бензокосы на велосипед, то здесь нет ничего сложного. Бензокоса подходит для этой конструкции так же, как и бензопила. Если вы выбираете бензопилу, убедитесь, что её мощность составляет не менее 2 кВт. А если у вас имеется триммер, то будет достаточно мощности 1 кВт, поскольку у двигателя бензокосы ниже обороты. Смысл в том, что вы должны добиться достаточной тяги, чтобы двинуться с места. Но при этом более мощный двигатель подразумевает его больший вес. Вам нужно, чтобы вес мотора не превышал 6 кг, иначе велосипед будет ощутимо болтать на дороге.

Двигатель бензокосы на велосипеде

Проверьте двигатель на работоспособность. Велосипед с мотором от бензопилы, конечно, будет громко реветь — полагаем, вы к этому готовы. Не готовы будут, скорее всего, ваши соседи и случайные прохожие. Поэтому рекомендуем проводить свои испытания вдали от человеческого жилья — в лесу, в парке, на просёлочной дороге.

Отдельно уделите внимание проверке состояния бензобака. Бензин не должен выплёскиваться наружу, так как это создаёт опасность возгорания

Двигатель будет находиться позади вас, поэтому следует особо проконтролировать этот момент.

Теперь выясним, как поставить двигатель от бензопилы на велосипед. Необходимо освободить место позади велосипедиста, над задним колесом. Для этого придётся снять крыло. Проще всего применить такую схему: поставить приводной вал, а вместо ведомого вала использовать покрышку. Этот вид привода — самый простой и эффективный, конструкция не потребует использования большого количества деталей. Фрикционный вал будет передавать вращение от двигателя, для этого диаметр вала должен составлять примерно 25 мм.

Двигатель над задним колесом велосипеда

Чтобы установить двигатель на свой велосипед, к рамке, которая находится под сидением, приварите металлическую подставку. Устанавливать мотор нужно по возможности пониже, тогда ваше транспортное средство в движении будет более устойчивым. Закрепить мотор на подставке можно любым способом — болтами, зажимами либо методом приваривания.
Трос для газа и провода, которые позволят принудительно заглушить двигатель, необходимо аккуратно закрепить на раме. Это вопрос комфортной езды и безопасности велосипедиста.
Готово! Можно опробовать ваш новый велосипед с мотором от бензопилы. Следите за давлением в шинах, оно должно составлять не менее 3 атм.

Велосипед с двигателем бензопилы

Электростанция

Для мобильной электростанции мощностью до 5 квт существует проверенное временем решение: генератор — самоделка на основе мотора от пилы Дружба или Урал. Их активно используют в экспедициях и на удаленных лесозаготовках.Устройство включает в себя стальную раму, сваренную из уголка, на которой закреплены двигатель, генератор и влагозащищенная электрораспределительная коробка с розетками для подключения электрооборудования или удлинителя. Через редуктор крутящий момент передается на вал генератора.

https://youtube.com/watch?v=u0dXD8RlTjw

Для низкооборотных генераторов существует вариант электростанции-самоделки с ременной передачей. Такая конструкция отличается меньшими габаритами.

Делаем мотовелосипед своими руками

Итак, как из бензопилы сделать мопед своими руками? Для этого не нужно обладать высшим техническим образованием и иметь под рукой передвижную мастерскую – достаточно необходимого минимума инструментов, рабочего мотора от бензопилы практически любой марки и рамы от велосипеда, желательно сделанной из металлических трубок, чтобы выдержать нагрузку от двигателя.

Подбор мотора

Ничего сложного в том, как сделать велосипед с мотором от бензопилы, нет. Но нужно понимать, что от легкой бензопилы, что используется для мелких работ, мотор не подойдет – его мощность должна быть не менее 2 л.с. или 1.5 кВт. А вот что касается объема, тот здесь ситуация прямо противоположная – объем не должен превышать 50 см3, в противном случае это нарушит положение Венской конвенции. А так для такого транспортного средства не нужны права и регистрация, так как это средство определяется как «велосипед с подвесным двигателем».

Оборудование рамы

Самодельный мопед из бензопилы делается из велосипеда в любом, даже в самом «убитом» состоянии – главное, чтобы была целая рама. Устанавливается двигатель от бензопилы на велосипед на стык нижней и подседельной трубы – это оптимальный способ расположения. Рядом с ним прикручивается бачок для бензина, а над двигателем, на верхней трубе, устанавливается аккумулятор. Установить двигатель от бензопилы нужно так, чтобы он был закреплен прочно и надежно – мотор подвержен вибрации и если его слабо закрепить, он упадет.

Если нет рамы от готового велосипеда, ее можно запросто сварить – для этого нужно несколько труб и сварочный аппарат. Так даже лучше – такой мотовелосипед из бензопилы своими руками будет более прочным и надежным, а самостоятельно сваренная рама позволит расположить мотор как можно ближе к ведущему колесу.

Трансмиссия

Просто мотор от бензопилы поставить на велосипед мало – нужно сделать так, чтобы крутящий момент от мотора передавался на колеса. Для этого используются шкивы или цепной механизм:

Система шкивов. В данном варианте двигатель от бензопилы на велосипеде будет передавать крутящий момент через ремень. Такая система проще – в ней используются заводские или самодельные шкивы, один на вал двигателя, второй на втулку заднего колеса, а также натяжной ремень. Минус – ремень растягивается быстрее цепи и менее долговечен, хотя клиновидные ремни не уступают цепям в долговечности.
Цепная передача. Здесь можно использовать заднюю звездочку, а на вал двигателя установить шестерню. Передача момента происходит через цепь – она более долговечна и устойчива к нагрузкам, но требует регулярного ухода. Выбирайте сами, как сделать велосипед с мотором от бензопилы, точнее, какую трансмиссию на него устанавливать.

Подключение двигателя

Мотосамокат из бензопилы своими руками не поедет, если двигатель не подключить правильным образом. Для этого необходимо подключить аккумулятор к блоку зажигания двигателя, а также к тормозной ручке. Соединительный тросик выставляйте так, чтобы он мог легко заводиться с помощью ручки. Последним шагом будет установка выхлопной трубы – ее можно и не ставить, но в этом случае самокат из бензопилы будет «радовать» выхлопом прямо в лицо.

Как видно, ничего сложного в том, как на велосипед поставить двигатель от бензопилы, нет – здесь нужно приложить лишь немного усилий и иметь необходимый минимум запасных частей и агрегатов. Но такой самоходный механизм будет ехать чуть быстрее обычного велосипеда. А вот самодельные картинги из бензопилы – это совсем другой уровень. При правильном подходе можно устраивать настоящие гонки, поэтому рассмотрим ниже, как сделать картинг из бензопилы своими руками.

Установка двигателя

Затем нужно оборудовать агрегат двигателем. Для этого снимают мотор с бензопилы Дружба или Урал. Изготавливают из стального листа и уголка основание для двигателя. С двигателя от бензопилы надо убрать лишние детали (рукоятку, бак, цепь). Трудоемкой работой считают переделку звездочки.

За основу берут звездочку бензопилы, убирают зубцы, так придают ей произвольную форму. Выполняют 2 отверстия в корпусе системы охлаждения для монтажа к раме двигателя. Скорость картинга с двигателем от бензопилы будет невысокой.

Чтобы фиксировать двигатель, надо монтировать металлическую пластину к задней стороне рамы при помощи сварки. Надо установить силовой агрегат на пластину так, чтобы его шкив совпал со шкивом оси. После делают разметку, где отмечают отверстия для креплений. Соединение шкива с осью надо делать до того, как будете ставить ось во втулку. Для крепления шкива используют установочный винт.

В качестве бака для бензина применяют расширительный бак от старого автомобиля.

Затем соединяют все узлы и детали при помощи крепежей и сварки. После этого осуществляют проверку надежности креплений всех деталей и узлов и проверяют готовую конструкцию на прочность.

Затем проводят испытания самодельной техники при движении по дорожному полотну и неровной поверхности грунта, то есть в тех условиях, где предполагается эксплуатировать агрегат. Таким образом можно изготовить и использовать для движения и перевозки небольшого груза картинг с мотором от бензиновой пилы.

Мотовелосипед из бензопилы своими руками

Не каждый счастливый обладатель велосипеда в восторге от необходимости крутить педали и тратить свои силы. Более удобным и менее затратным в силовом отношении является моторизированный велосипед.

Велосипед с мотором от бензопилы своими руками сделать не так сложно, как кажется на первый взгляд. Для этого понадобится:

велосипед;
пила с мощностью бензомотора не менее 2000 Вт – от этого показателя будет зависеть, сможет ли он тронуться с места. Как показывает практика, мощности двигателя в 2 л.с. вполне достаточно, чтобы мотовелосипед развил скорость до 40 км/ч;
резервуар для будущего топливного бачка;
тросик от старого велосипеда;
рукоятка, чтобы была возможность регулировать дроссельную заслонку;
болтовые стяжки, гайки и другие мелкие расходные материалы для создания креплений;
соединительные элементы для создания сообщения колес с двигателем.

агрегируем приводный вал – снимаем покрышку заднего колеса и ставим покрышку с диаметром до 2,5 см. Эта оснастка поможет принять обороты мотора, и подобно редуктору, снизить число оборотов;
электросваркой привариваем подставку из уголков – она поможет установить двигатель от бензопилы;
переделка сцепления – можно использовать центробежное от заводской пилы, подсоединив его к колесу;
приспосабливаем бензобак – он может расположиться рядом с мотором, или на раме;
закрепляем провод от зажигательной системы мотора на одной из рукояток велосипеда;
приделывать к ручке газа тросик от карбюратора, чтобы управление дроссельной заслонкой было простым и быстрым;
оснащаем мотовелосипед средствами защиты: зеркалами, фонарем, и переходим к испытанию самодельного велосипеда из бензопилы.

Как видим, мотор от бензопилы поставить на велосипед не так и сложно.

Мотолебедка из бензопилы

Многие хозяева, живущие в частном секторе, имеют у себя в запасе старую бензопилу, как правило, – «Дружбу», или «Урал». Однако пользуются пилой иногда, во время заготовки дров. Народные специалисты нашли ей другое применение, придумав сделать из нее мотолебедку с комплектом орудий на канатной тяге. Отныне бороздить землю для посадки овощей, окучивать, выкапывать, а также пахать землю стало легче.

Тяговое приспособление с пилой – примерно 40 килограмм веса, поэтому овладеть новым орудием на участке будет достаточно легко. Орудия, применяемые при обработке, снабжаются колесным ходом, в связи с чем с непринужденностью и легкостью перекатывают устройство по полю, участку земли.

Плуг в силах удержаться в борозде самостоятельно, не требуя при этом применения физической силы пахаря. Так, благодаря инструменту вспаханная полоса имеет глубину 20 сантиметров.

Во время посадки картофеля в гребни по окончании пахоты плуг заменяется окучником, оснащенным все тем же колесным ходом.

Как только появилась возможность выкопать картошку, то обогащаем приспособление выкупщиком, цепляем к лебедке, после чего прорабатываем каждый рядок земли.

Также из бензопилы можно сделать распилочный инструмент вроде огромной болгарки. Стоит отметить, что идея создания подобного инструмента пользуется достаточно высокой популярность.

Болгарка

Переносная электростанция из двигателя бензопилы – вполне возможная вещь, когда вы располагаете временем и желанием.

Электростанция

Резиновую лодку можно с легкостью оснастить мотором, если у вас имеется ненужная бензопила. Это будет настоящая радость для истинного рыбака.

Как не сложно догадаться, приспособить старую бензопилу для использования в других целях – вполне возможно. Главное – смекалка и желание.

Полезные советы

Для правильной сборки мопеда своими руками, надежной службы, для переделки и конструирования другой техники, прислушайтесь к советам:

Перед сборкой мотовелосипеда убедитесь в оптимальном техническом состоянии основной детали — велосипеда. Модернизация увеличит нагрузку на все его детали.
Проверьте внимательно состояние бака для бензина. Топливо не должно выливаться наружу, т. к. это может создать возгорание.
Помимо мощности двигателя, не забывайте об объеме и весе. Объем не должен превышать 50 см³, вес — не более 6 кг.
При установке ремня проследите чтобы деталь держалась на колесах крепко, иначе точность передачи импульса от мотора к колесу снизится.
С помощью мотора бензопилы самостоятельно можно сконструировать и другую технику: картинг или трицикл. Придется приложить усилия: сварить крепкую металлическую раму, подготовить рабочий редуктор.
С крепкой рамой, редуктором, водительским креслом, колесами диаметром не меньше 35 см и двигателем от пилы попытайтесь сконструировать квадроцикл.

Не выбрасывайте запчасти от старой техники. В них можно вдохнуть вторую жизнь и создать удобное средство передвижения.

Самокат с мотором от триммера своими руками?

Самодельный мотосамокат с двигателем от триммера – отличный домашний транспорт для развлечений, поездок на небольшое расстояние вне проезжей части (на тротуарах и парковых дорожках, например).

Исходя из особенностей данного вида транспорта, он будет иметь такие технические характеристики:

сможет развивать небольшую скорость (не более 40 км/час);
маленький диаметр колес будет причиной небольшой устойчивости, что чревато заносам мотосамоката;
такая техника не предназначена для больших нагрузок и перевозки тяжестей;
доверять детям такую «игрушку» без присмотра взрослых не стоит.

Сам процесс сборки осуществляется относительно просто. Для начала найдите старый самокат (при отсутствии такового – можно сварить похожую раму самостоятельно). Если же Вы берете уже собранный ненужный самокат – уместно усилить его раму квадратным металлопрофилем 15 мм.

Далее следует подобрать подходящие колеса. Они должны быть небольшого диаметра, но достаточно широкими и устойчивыми. Идеально подойдут колеса от садовой тележки или от машинки картинга.

Передавать мощность с мотора на заднее колесо будет цепная передача. Для этого нужно изготовить редуктор. Это самый сложный этап конструирования. Велосипедную шестерню нужно закрепить на муфту мотора бензокосы. Предварительно размеры муфты следует подогнать под шестерню (срезать с нее зубцы, сделать тоньше, обточив на токарном станке). Скрепить муфту и звездочку лучше всего горячей посадкой или сваркой. Далее нужно соединить вторую велосипедную звездочку с переходной ступицей, которая в свою очередь должна быть посажена на вал, а вал – на подшипники.

Крепление второй звездочки и тормозной колодки осуществляется при помощи еще одной ступицы на неподвижном валу. Тормозные и газовые ручки и тросики можно переустановить с мопеда или купить в автомагазине.

Электростанция

Какая пила подойдет для использования?

Самыми оптимальными для переделки бензиновыми пилами являются «Дружба», «Урал», «Штиль» и подобные модели с большим запасом мощности

Именно на этот параметр следует обратить внимание для осуществления переделки велосипеда в мопед. Очень хорошо поддаются переделке некоторые немецкие бензопилы с большими мощностями

Аппарат следует выбирать с мощностью не менее 2 л.с. и объемом двигателя не более 50 см3. Веломоторчики из таких агрегатов получаются самые выносливые.

Для того, чтобы сделать мотовелосипед не обязательно иметь специальное техническое образование, но разбираться в схемах и чертежах, а также иметь навыки ремонта садовой техники желательно. Не будут лишними и навыки работы со сварочным аппаратом.

Мотокультиватор, снегоуборщик, ледобур и буроям своими руками

Мотор из бензопилы отлично подойдет и для создания мотокультиватора, предназначенного для вспашки целины (для легких грунтов). Для работы с плотными и влажными почвами мощности и крутящего момента двигателя скорее всего не хватит, а вот для взрыхления поверхностного слоя и удаления оставшихся в земле корней бурьянов культиватора из бензопилы будет достаточно. Главной деталью устройства является вращающаяся фреза, за счет которой и происходит передвижение техники по участку.

Чертеж снегоуборщика выполненного своими руками с применением бензопилы.

Если в культиваторе заменить вал с лемехами на шнек, а также оснастить конструкцию заборным устройством и трубой для откидывания снега, культиватор превращается в снегоуборочную машину. Мотора от любой пилы мощностью 3-5 лошадиных сил будет более чем достаточно для уборки рыхлого снега на участке

Важно только выполнить удобный шнековый механизм. Для этого чаще всего применяются лопасти, изготовленные из толстой резины. В качестве заборного устройства подойдут детали из оцинкованной стали

Выброс снега легко осуществить, установив пластмассовую трубу большого диаметра

В качестве заборного устройства подойдут детали из оцинкованной стали. Выброс снега легко осуществить, установив пластмассовую трубу большого диаметра.

Бурить лед или промерзшую землю ручным инструментом – довольно долгое и физически сложное занятие. Создание мотобура своими руками значительно упростит выполнение этой задачи. В этом случае, помимо мотора, необходимо иметь редуктор, регулирующий количество оборотов в минуту, потому как такого сильного вращения, как у бензопилы, устройству не требуется.

На заметку! Если не имеется достаточного количества знаний относительно работы редуктора, можно обратиться за помощью к инженеру, который поможет правильно выбрать нужный механизм. Необходимый тип прибора подбирается в зависимости от характеристик мотора.

Для создания мото- или ледобура своими руками, первое, что потребуется сделать, – выполнить надежный корпус, представляющий собой усеченную пирамиду, состоящую из двух прямоугольников различных размеров. Понадобятся болгарка, сварочный аппарат и металлические трубы. Именно внутри этой рамы и будет устанавливаться редуктор, соответственно, габариты корпуса напрямую будут зависеть от размеров редуктора.

Буроям из бензопилы станет незаменимым помощников в хозяйстве.

Для надежности специалисты рекомендуют в качестве шнека взять деталь от хорошего мотобура, выполненную из прочной стали, потому как низкокачественный материал не выдержит больших нагрузок. Другой важный вопрос – надежное крепление бура, которое можно осуществить при помощи обыкновенной трубы, зафиксированной с двух сторон шпонками или шпильками. Такой способ крепления позволит менять буры или использовать другие приспособления для работы.

Культиватор

Приспособление упрощает обработку огорода, грядок. Если они небольшой площади, у изготовленного культиватора из бензопилы своими руками есть преимущество перед фирменными изделиями — он позволит сэкономить деньги на покупке.

Делать самодельный культиватор из бензопилы начинают с рамы. Изготавливают ее в виде куба, используя уголки 32х32. На поперечные верхние уголки крепят двигатель, который должен обладать мощностью не меньше 4 л. с. Ниже его устанавливают на кронштейнах бак для топлива. Передние вертикальные стойки снабжают опорами для промежуточного вала, которые присоединяют к продольным уголкам.

Такое размещение узлов и элементов позволяет получить центр тяжести мотоблока над опорной поверхностью колеса. При необходимости его корректировки используют металлический груз, который размещают в передней части рамы.

Для ручного управления устанавливают перекладины, применяя трубы диаметром 30 мм. Для колес у мотокультиватора из бензопилы используют обрезиненные катки, а для вращения промежуточного вала — цепную передачу. Для этого на нем и выходном валу двигателя устанавливают звездочки. Их размер подбирают под необходимое передаточное отношение.

Особенности изготовления собственными руками водометного мотора, предназначенного для лодки

В том случае, если вы желаете изготовить качественный двигатель водометного типа, то наилучшим базовым мотором может стать мотор бренда Ветерок. Ничего особенного в этом нет, так как именно этот мотор оснащен всеми необходимыми запасными элементами, которые могут понадобиться в процессе изготовления двигателя. Приобрести его можно практически в каждом рыболовном магазине или же в сети Интернет.

После того, как будет осуществлена модернизация приобретенного базового мотора, то вес водометного двигателя будет увеличен буквально на 1 кг, что не существенно для лодок любого типа. При правильном изготовлении мотора он сможет в последующем разгонять лодку до 25-30 км/час при грузоподъемности лодки в 450 кг. Для того, чтобы создать водометный двигатель из базового мотора нужно приобрести такие дополнительные элементы:

мотор специального типа Ветерок, который оснащен фланцем;
водосборник и его развертка;
редуктор выпрямитель;
сварочный аппарат;
ступица;
водостойкий клей;
штуцеры;
чертежи и схемы двигателя.

Важным нюансом перед тем, как сделать самодельный мотор, является то, что максимально ответственно нужно подойти к процессу подготовки. При безответственном подходе мотор может очень быстро выйти из строя

При выборе всех комплектующих элементов важно выбирать только надежные, чтобы мотор работал исправно

Для обеспечения проходимости на поверхности воды и так называемой маневренности лодки в последующем, в водосборнике должно быть сделано специальное углубление. Также оно позволяет уменьшить показатели гидродинамического сопротивления. Это возможно сделать только благодаря тому, что передняя кромка, находящаяся в верхней части, располагается на 35 мм выше, нежели уровень лодочного дна.

Чтобы собственноручно собрать мотор нужно иметь самый обыкновенный редуктор. Его нужно посредством использования фланца закрепить на двигателе. После этого действия в руки следует взять металлическую заготовку, на которой нужно нарисовать развертку водосборника, так называемой обечайки и лопастей в количестве 6-ти штук.

С помощью гибридных вальцов и напильника необходимо изготовить заготовки, которые будут иметь максимально правильную форму. Для этого можно использовать оправку или сделать этот процесс вручную. Для того чтобы соединить между собой поперечные и продольные швы камеры водомета и водоотвода приступают к сварочным работам. Не стоит забывать о том, что в конструкции водомета также должна быть ступица, размещающаяся на самом бобышке готового изделия.

Как только водомет будет полностью готов, его вес должен составлять порядка 20-ти кг. В продаже чертежи водометов подобного типа встречаются очень редко. Поэтому его следует создать самостоятельно или же найти в просторах Интернета.

Снегоуборщик

Самоделка простая, ее несложно сделать своими руками. Вначале изготавливают раму, которую сваривают из труб 3-4-сантиметрового диаметра. Ее форма — П-образная, с 2 дополнительными поперечинами, расположенными в задней части рамы на расстоянии 20 см одна от другой.

Продольные элементы рамы служат для перемещения снегоуборщика, являясь полозьями. Их концы делают косыми, отверстия заваривают, чтобы избежать забивки снегом. Поперечины нужны для размещения силового агрегата.

Мотор от бензопилы освобождают от рамы и переделывают:

снимают приводную звездочку;
устанавливают на ее место небольшую звездочку, которая используется как приводная в мотоциклах «Восход», «Минск».

Изготовление шнека самодельного снегоуборщика:

Для вала применяют 80-85-сантиметровый отрезок трубы того же диаметра, что и для рамы. В центре по сторонам приваривают 2 пластины длиной 13 см и шириной 15 см. Они нужны для выброса снега.
Из листового металла толщиной 2-3 мм вырезают 4 круга диаметром 30 см. Удаляют внутренние части — диски диаметром 22-23 см. Оставшиеся круговые элементы разрезают в одном месте и растягивают, придавая им форму пружин.
Каждую пару пружин располагают симметрично валу, приваривают одним концом к разным сторонам центральных пластин на их концевых участках. Другие концы — к валу через металлические распорки. Направление витков — к центру вала. Длина шнековой части — 70 см.
Изготавливают металлический корпус из листового металла для размещения шнека. Он состоит из 2 вертикальных боковин, у которых нижняя и передняя кромки прямые, задняя выполнена по окружности. Последнюю перекрывают листом металла. Размеры корпуса должны обеспечивать свободное размещение внутри шнека. Величина зазора — 5-7 см.
Шнек вставляют в отверстия на боковинах. Концы размещают в подшипниках, привариваемых к последним снаружи. С одной стороны вала крепят ведомую звездочку от тех же мотоциклов.

Для изготовления снегоотвода используют отрезок (10 см) алюминиевой трубы и короб, который сваривают из листового металла. Первый закрепляют в отверстии, которое устраивают по центру крышки корпуса примерно посередине ее ширины. К отрезку крепят болтами короб.

Корпус, в котором установлен шнек, размещают в передней части рамы. Приваривают боковины к продольным трубам. На поперечинах рамы закрепляют мотор, располагая ведущую звездочку и ведомую, установленную на конце вала шнека, в одной плоскости. Звездочки снабжают цепью, не забывая устроить механизм натяжения (дополнительная звездочка, крепящаяся болтом к боковине корпуса шнека).

Для управления агрегатом устраивают трубчатую ручку, выводят на нее рычаг, регулирующий подачу топлива в двигатель.

Мотоблок из бензопилы

Мотоблок из бензопилы — это также прекрасные , это орудие для окучивания и вспашки почвы, заметно облегчает работу в сельском хозяйстве. Работать с таким приспособлением не сложно, весом она около 40 кг, так же она оборудована колесным ходом, благодаря чему может легко передвигаться по участку земли. Полоса вспахивания достигает глубины — 20 см. Плуг самостоятельно, без применения силы человека удерживается в борозде. После вспашки земли плуг необходимо заменить окучником. Таким образом, можно нарезать прямые гребни почвы. Для выкапывания картошки нужно снабдить устройство выкупщиком и обработать каждый ряд земли.

Понимаю, на схеме этой поделки из бензопилы все выглядит как полная размазня. Но, давайте по порядку: Силовой агрегат — это бензопила. Сцепление автоматическое, двигатель соединен с корпусом понижающим редуктором. Редуктор крепится в трех точках: в двух местах к раме и в одном месте к переднему кронштейну. Рама мотоблока сварена из труб прямоугольного сечения.

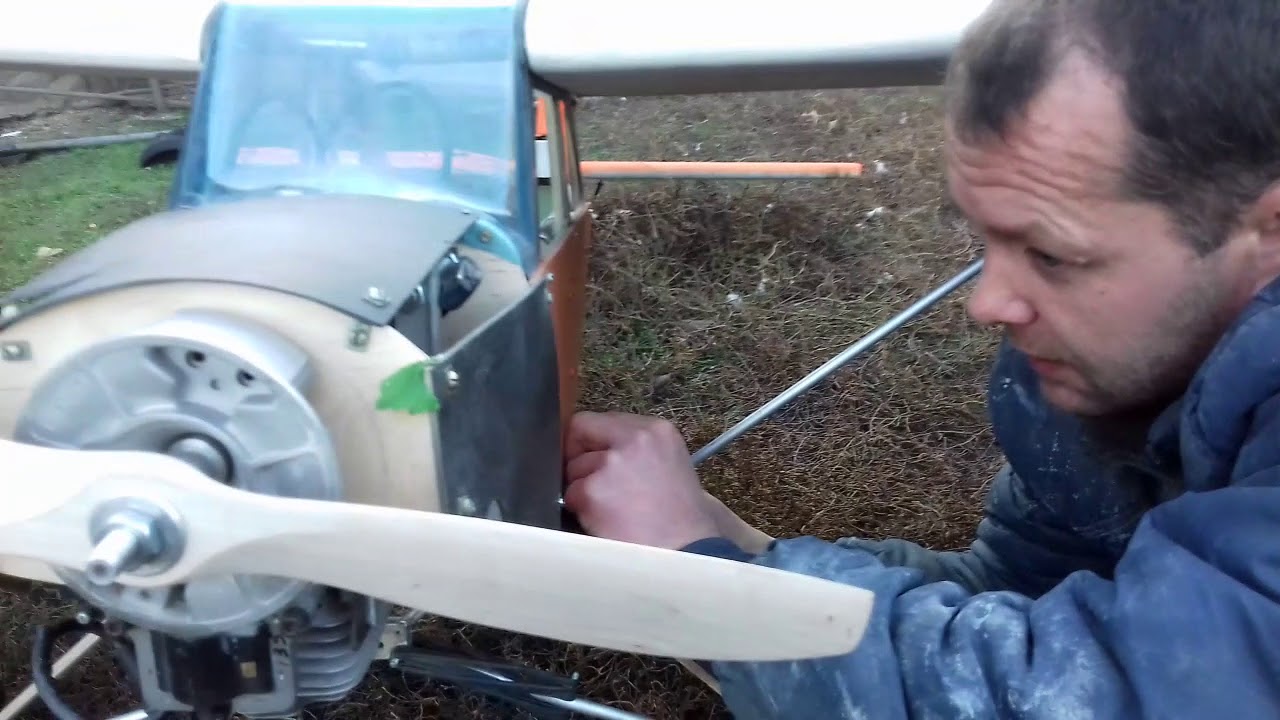

Бензопила для летательного аппарата

Покорив сушу и воду, изобретатели обратили свой взгляд в небо. Медиа полны сообщений о том, что очередной изобретатель оторвался от земли на автожире — самоделке или ранцевом самодельном вертолете с двигателем от бензопилы. В Австралии даже учреждена премия для пилота, сумевшего пролететь одну милю. Однако аэродинамические расчеты показали, что мощность двигателя явно недостаточна для отрыва от земли груза в 100 кг и уверенного управляемого полета. Четыре мотора по 5 лошадиных сил, работающие синхронно, теоретически могут справиться с такой задачей. Вопрос в синхронизации и настройке системы управления.

С развитием квадрокоптеров появился шанс приспособить их систему управления к вертолету — самоделке.

Изготовление снегохода

Домашние мастера сумели сделать снегоход из бензопилы. Машина состоит из следующих конструктивных элементов:

рамы;
двигателя внутреннего сгорания (ДВС) мощностью около 5 л.с.;
подвески, имеющей амортизатор;
руля;
пассажирского сиденья;
лыж либо гусениц;
системы управления (сцепления, газа).

Снегоход собственного производства можно оснастить по выбору лыжами или гусеницами. Если ставить лыжи, то получатся аэросани, которые будут похожи на представленный на фотографии далее образец техники. Движение такой машины будет осуществляться за счет вращения винта. Аэросани сделать проще, чем снегоход.

При выборе гусениц важным моментом является организация продуманного узла передачи вращательного момента к ним от двигателя. На создаваемый снегоход, возможный внешний вид которого показан на фото далее, потребуется установить центробежное сцепление вместе с цепью и ремнем. Для увеличения тяговых возможностей привода рекомендуется оснащать гусеничный вал шестерней большего диаметра, чем у двигателя.

В качестве руля подойдет данная деталь от велосипеда либо со скутера. Также можно его сделать из металлических трубок.

Лодочный мотор из бензопилы

Владельцам лодок знакома проблема, когда необходимо быстро или без физических усилий добраться до места назначения. С мотором это можно сделать гораздо быстрее, чем самостоятельно грести веслами. Вполне реально купить подходящий агрегат на рынке, тем более что сейчас представлено огромное количество предложений. Но препятствием к этому может быть большая стоимость заводских лодочных двигателей. Поэтому владельцы лодок стараются выйти из положения, используя самоделки, переделанные из бензопил.

Идея использовать двигатель бензопилы вместо мотора на катер стала реальной с появлением на рынке садовых инструментов с мощностью, достаточной для довольно быстрого передвижения на лодке по воде. Преимуществом такой приставки является низкая стоимость, возможность использования б/у мотора и приличная скорость, которую сможет развивать лодка.

Косилка

Чаще всего газонокосилку из бензопилы своими руками делают роторного типа. Выглядит она в виде небольшой тележки, на которой смонтированы все агрегаты, детали. Делают ее сварной, используя металлические трубы или полосы. Снизу устанавливают колеса, размер которых должен позволять приспособлению без затруднений перемещаться по любой поверхности.

Есть варианты сенокосилок своими руками из бензопилы, укомплектованные 2, 3 или 4 колесами. Газонокосилка из бензопилы в 2-колесном исполнении обладает лучшей маневренностью, поэтому получила большее распространение. В ней устраивают специальный кожух, который предотвращает соприкосновение работающего агрегата с землей.

Чтобы сделать газонокосилку, с бензопилы вначале демонтируют штурвал и шину. Мотор на раме располагают так, чтобы вал был снизу. Тележку снабжают ручками, которые делают из труб. На них крепят штурвал мотопилы, удлиняют тросик, которым управляется дроссельная заслонка карбюратора.

Дальше для косилки из бензопилы изготавливают узел, которым скашивается трава:

Вначале к звездочке мотора приваривают отрезок трубы длиной 80 см и диаметром 50 мм.
Внутри нее располагают другую трубу, которая меньше первой в диаметре на 8 мм.
Соединяют трубы между собой болтами М6. Трубчатая конструкция позволяет регулировать высоту среза травы.
На конце широкой трубы приваривают металлический диск толщиной 4 мм и диаметром 18 см.
К диску крепят ножи-лезвия, изготовленные из старой ножовки. Их ширина — 3 см, длина — 12. Соединение выполняют болтами М6 неплотно, что позволяет предохранить лезвия от поломки при встрече с камнями.

Модель самолета с двигателем от бензопилы

Как из бензопилы сделать мопед?

Мотосамокат из бензопилы своими руками

Велосипед с мотором: подключаем двигатель от бензопилы своими руками

Электростанция
