Магнитный угольник для сварки. нужно только выбрать градус!

Метки: магнитный уголок для сварки

Комментарии 89

разберу винчестер, и замучу себе такой

гениальное все просто!

ДА! Даааа! чють бабосы не отдал!

сучий ГЕНИЙ а я за подобный 800рэ отдал

спасибо за идею!

Несколько видел самодельных уголков, но тут класно собрано. Вот только магниты действительно надо сильней.

можно попробовать подобрать неодимовые магнитики диаметром по ширине уголка и разложив их по периметру также стянуть

Класс! Хорошая самоделка.

Сделал так же, но увы уголок не держится даже на воротах, видимо магнит слабый. Идея хорошая конечно

Всё гениальное-просто!Срочно патентуй, а то китайцы перехватят😀😀Самое главное, что магнит можно всегда заменить, если старый сдохнет.

самое толковое самопальное решение, что я видел…а точность угла? я брал магазинный — кривой падла.

мне кажется магнит слабоват, но идея очень даже хорошая

Не плохо, но с готовым не сравнить, у меня две пары самые большие и средние, когда варю незаменимая вещь, но на весу и на высоте бывает и третьей пары больших не хватает, а это так типа от нечего делать, только что то лёгкое сварить

Вроде и хорошо, но вроде и не очень. Внутренний угол не используешь. Надо или магнит поменьше или уголки побольше.

Слабый получится. Два покупных, якобы на 30 кг, не держат 1,5 метровый углок на 32 в горизонтале. Хотя, может у меня руки кривые)))!

Крутячая идея, простая и доступная, я хоть и купил уже те уголки, но все равно спасибо за идею.👍👍👍

Отличная работа, доступный материал!

Круть!Спасибо за идею)

отлично, уже есть пару магнитов есабнадо и таких замастыритьспасибо за идею

Плюсую нижние мемасики, прям передают мои эмоции)))

п.с. Сам покупал пару уголков в магазе по 460р штука

Вот реально огромное спасибо от меня лично. Всё просматривал купить, теперь сделаю сам. Дешевле. Сэкономил значит заработал.

Посещала такая же идея. Здесь увидел реальный результат. Отличная работа!

Чего только на Руси не придумают, лишь бы денег за оригинал не платить! Супер!

Возьму на заметку

Блин, да это же гениально

Для тех, кто не знает от чего ослабевают магнитные свойства почитайте про точку Кюри.Т.е при достижении определенной температуры происходит размагничивание и ток сварки тут ни при чем.Если правильно пользоваться этим и как и любым другим инструментом-прослужит долго.Автору зачет за изобретательность!

Ничего там не достигнет критической температуры прихватил, убрал, и обваривай по полной.

Разновидности креплений и их предназначение

Чтобы сварочный шов получился прочным и надежным, свариваемые заготовки необходимо зафиксировать. Для этого существует множество различных видов оснастки, универсальной и специализированной. В их число входят:

отключаемые магниты для сварки;
винтовые струбцины;
винтовые распорки;
магнитные уголки.

Отключаемые магниты

В этом типе оснастки есть возможность управлять интенсивностью магнитного поля, включая и выключая его. Этот эффект достигается за счет поворота внутри корпуса одного магнита относительно другого так, что их магнитные поля либо взаимно усиливаются, либо нейтрализуют друг друга, и поле за пределы корпуса не проходит. Отключаемые магниты ставятся и снимаются с заготовок одним движением пальца. Особенно удобны такие устройства при необходимости откорректировать положение заготовок. Еще одно достоинство — после отключения такого держателя все опилки, обрезки, стружка и другие мелкие металлические отходы осыпаются с него, облегчая уборку

Отключаемый магнит

Струбцины

Оснастка предназначена для надежного прижатия заготовок друг к другу. Внешняя часть ее, выполненная в форме прямого (или другого) угла с вырезанной вершиной, является фиксирующей частью, а внутренняя, снабженная устройством винтовой подачи — это прижимное приспособление. По сути, это тиски с губками, загнутыми под углом. Детали (профиль или пруток) помешаются в струбцину и прижимаются друг к другу винтом.

Размеры и форма деталей ограничены размерами струбцины. Ее можно применять не толь для сварочных, но для других слесарных работ.

Струбцина

Распорки

Распорки применяют для создания необходимого зазора между подлежащими сварке заготовками. Домашние мастера выбирают для этого обрезки труб и профиля из ящика с отходами, но намного удобнее пользоваться промышленным изделием. Распорка также оснащена винтом и представляет собой «струбцину наоборот». Ее можно отрегулировать на любой требуемый зазор в пределах хода винта. Распорки и сварочные магниты часто применяются вместе.

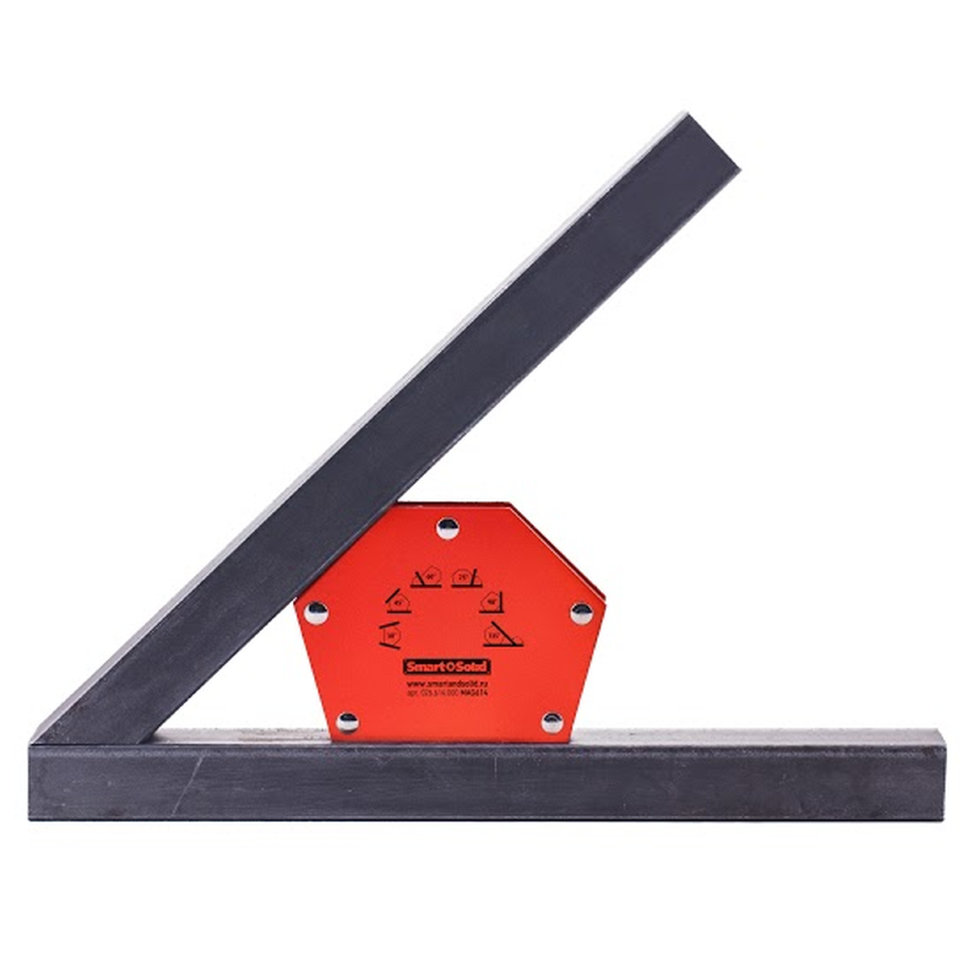

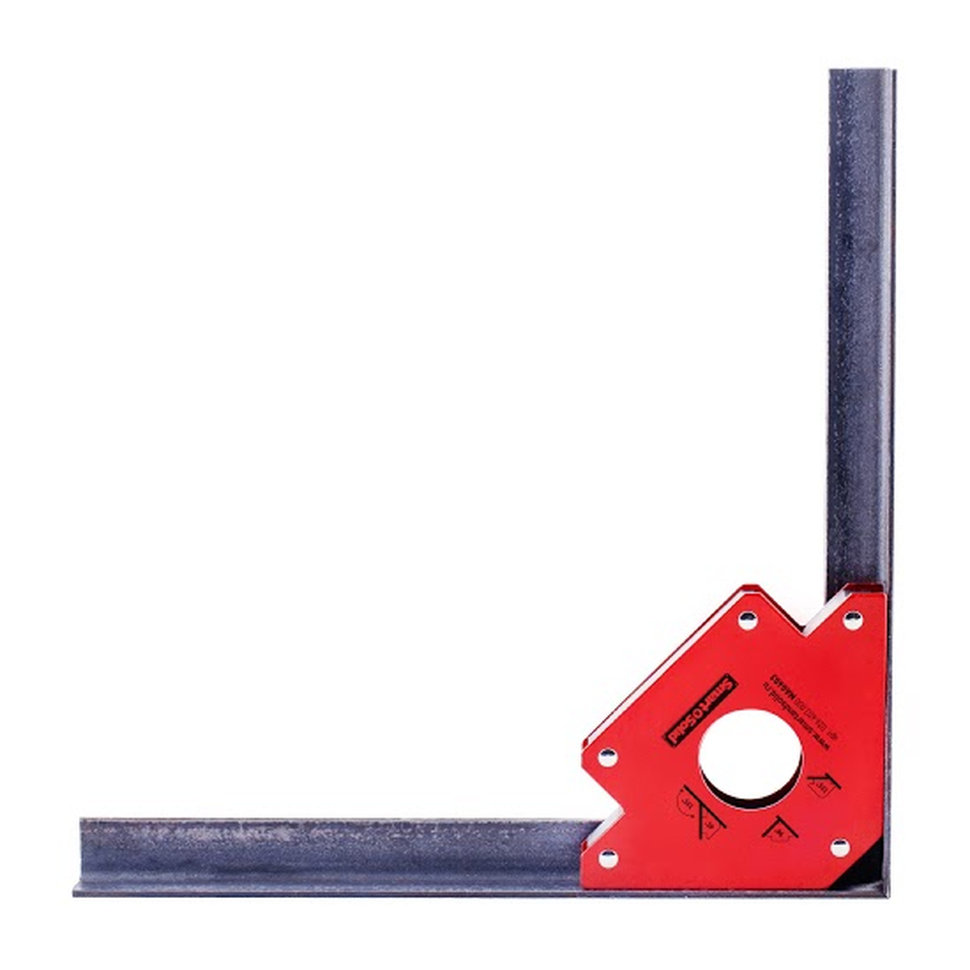

Магнитные уголки

Одним из наиболее часто применяемых устройств является уголок. Его основные преимущества:

Снижает трудоемкость процесса сварки. Время на фиксацию заготовок сокращается в несколько раз.
Детали можно закреплять практически по д любым углом между ними.
Устройство компактное, не мешает сварочным работам.
Время на снятие оснастки также сокращается в несколько раз по сравнению со струбцинами.

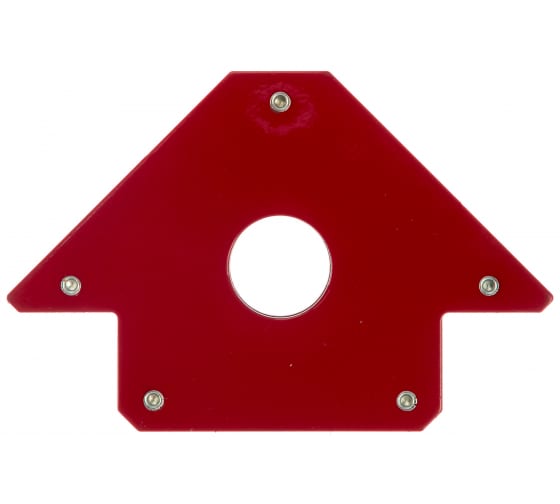

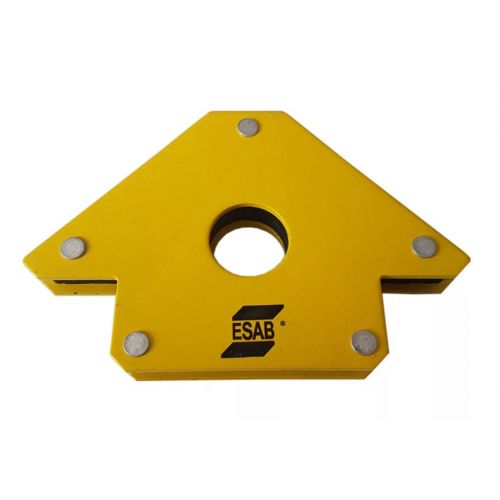

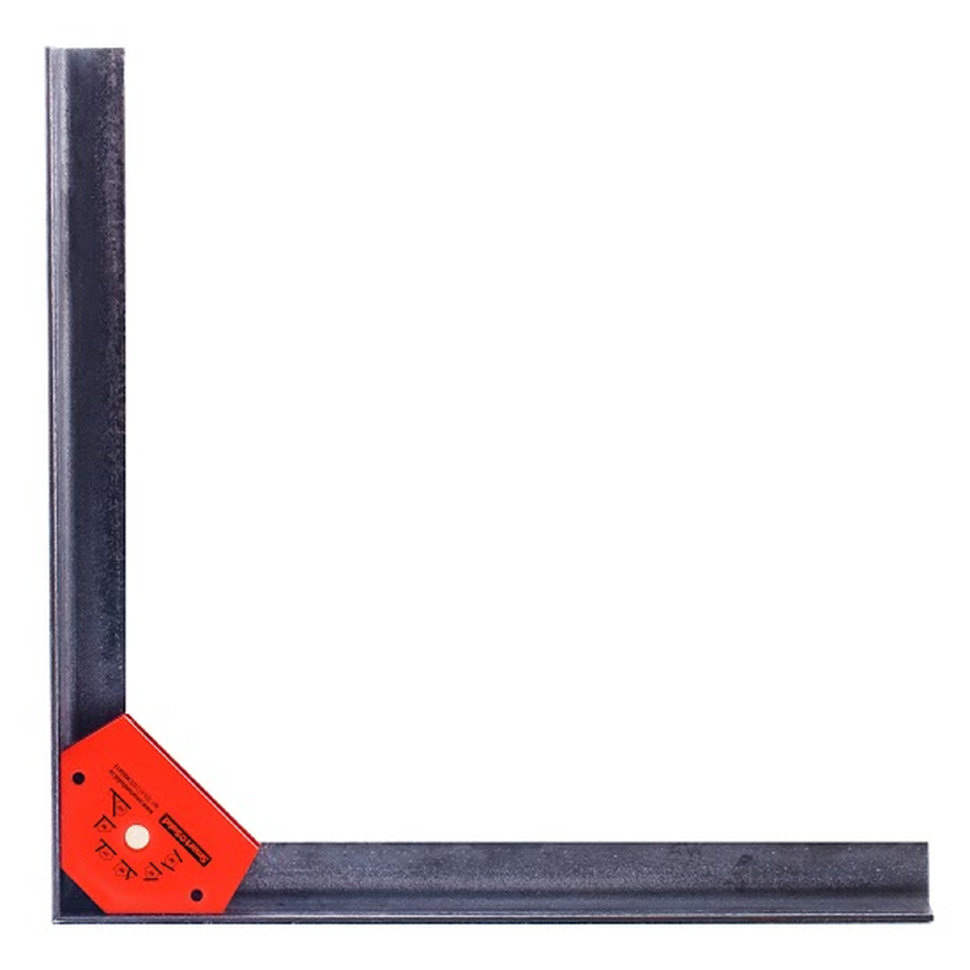

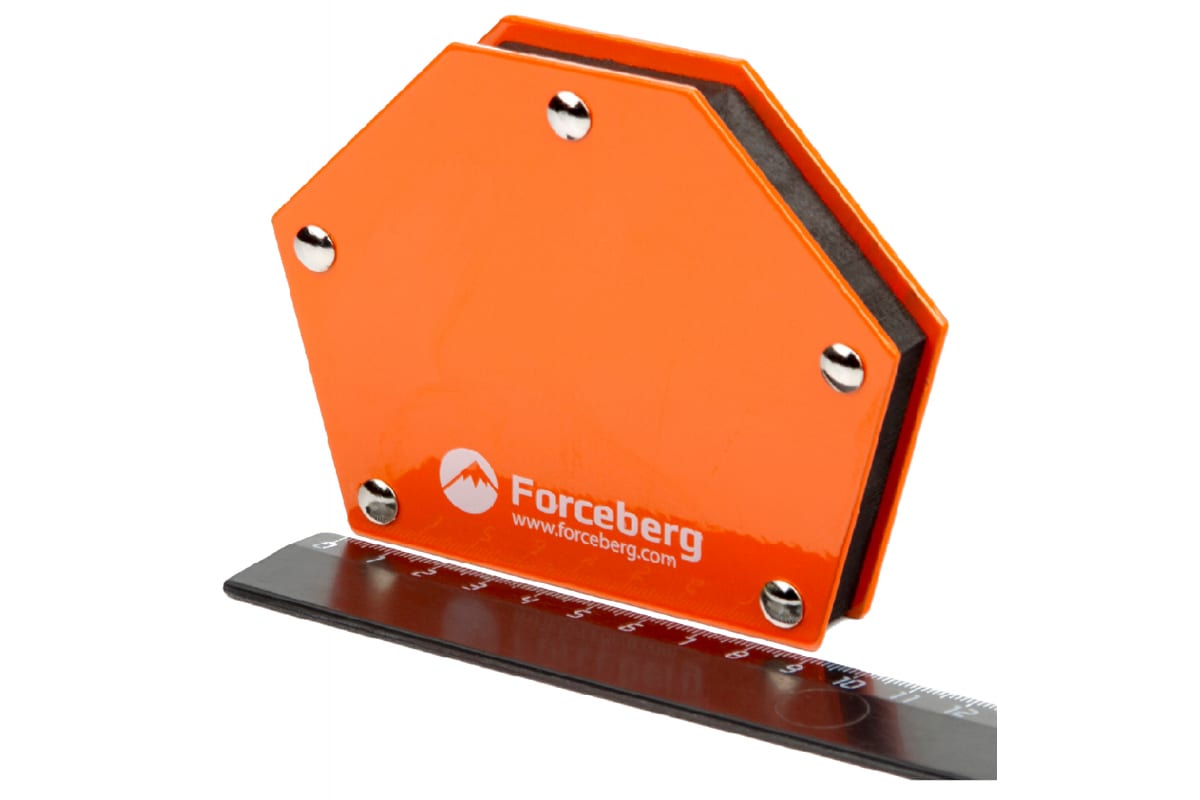

Магнитный уголок

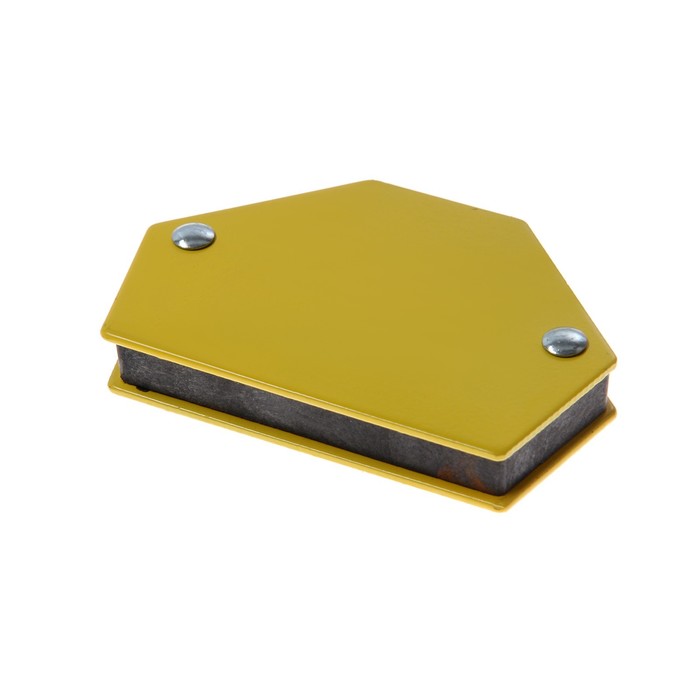

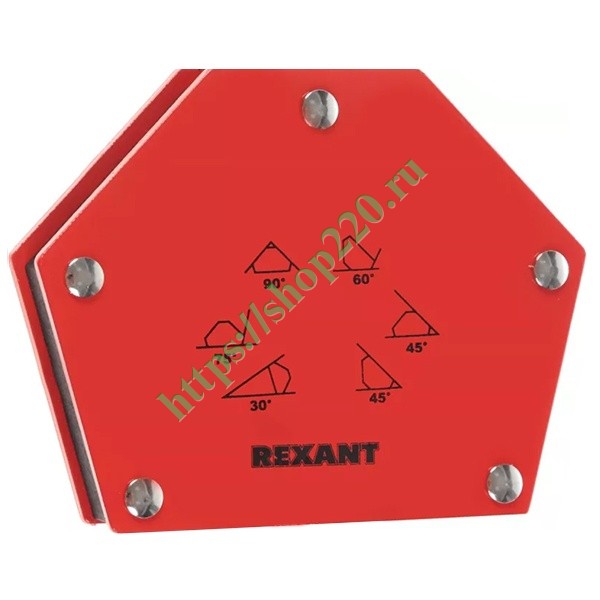

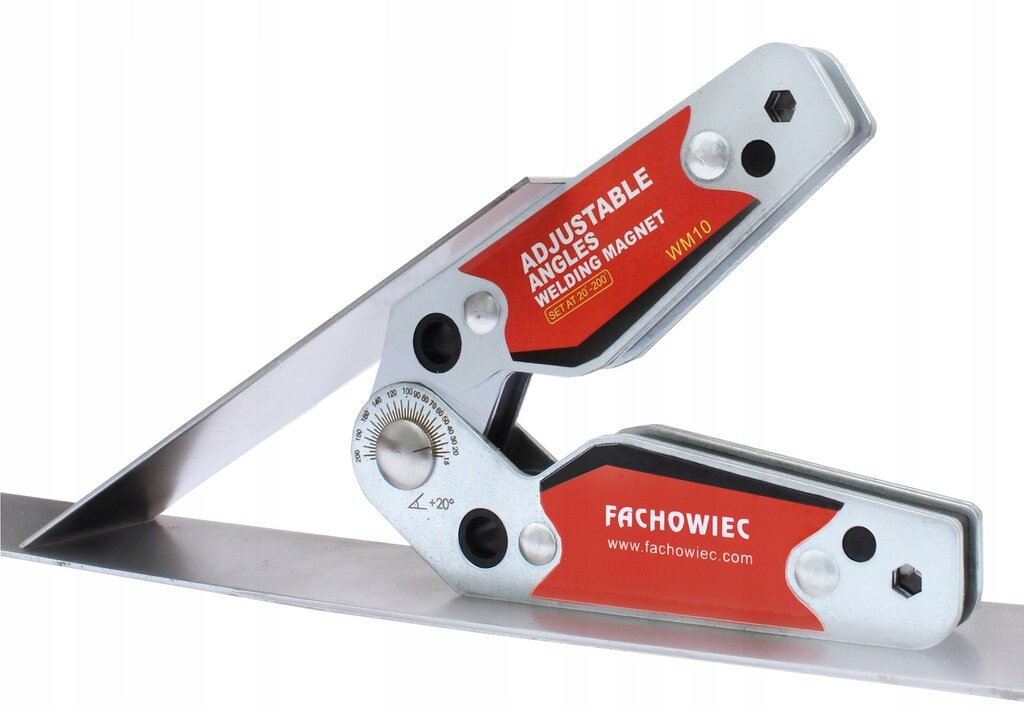

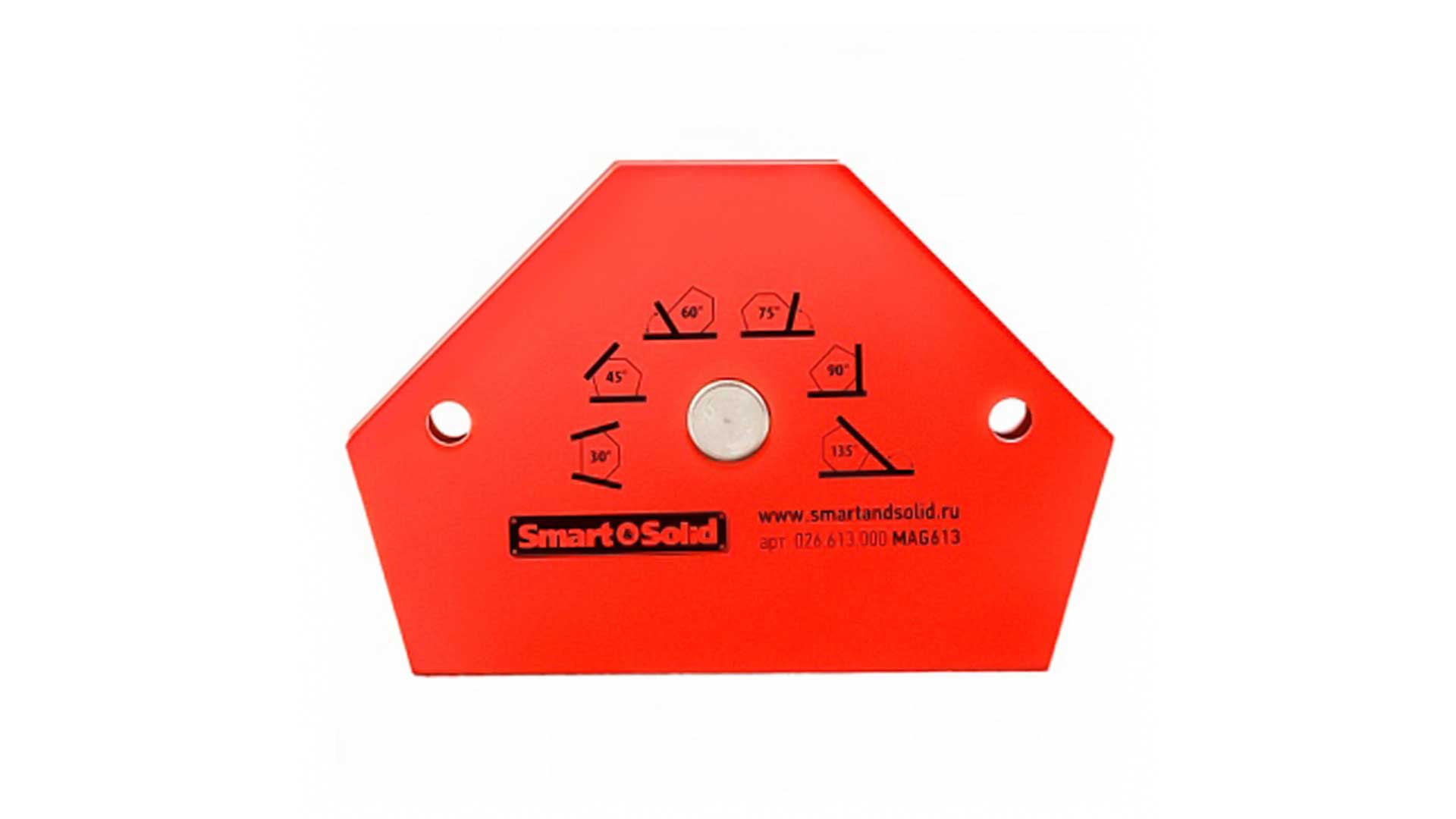

Магнитные уголки выпускаются как с фиксированными углами, так и с произвольно изменяемыми. Для этого их оснащают шарнирным устройством с фиксатором.

Конструктивно оснастка состоит из двух металлических пластин, вырезанных из листового металла, и закрепленных между ними постоянных магнитов. Наиболее популярны универсальные плоские уголки, напоминающие дом со срезанной крышей. Но существуют и трехкоординатные пространственные фиксаторы в виде многогранников или цилиндров. Они позволяют собирать весьма сложные пространственные конструкции, такие, как опоры линий электропередач, пространственные фермы и т.п.

Выбираем правильный угольник: здесь и сейчас

Здесь все просто: для простых домашних сварочных работ вам понадобятся незатейливые по своей конструкции держателей. Сложные процессы подразумевают фиксаторы с технологическими наворотами – от отключаемых магнитов до жаростойких вариантов, от простых уголков до 3D моделей.

Так или иначе, качественный магнитный держатель для сварки обязательно должен быть устойчивым к значительным механическим нагрузкам и иметь достаточную прочность на разрыв. В конце концов, речь идет о фиксации не пушинок, а тяжелых металлических деталей. Наши угольники должны быть способны их фиксировать окончательно и бесповоротно. Только в таких случаях сварочные держатели будут иметь смысл вообще.

Если вы занимаетесь сложными сварочными работами, и если у вас есть возможность, то лучше всего выбрать качественные держатели с включаемыми/отключаемыми магнитами. Такие приспособления помогут вам включать или выключать не просто весь угольник, а отдельные грани.

Такой режим делает возможной самостоятельную работы со сложными задачами. Уголки такого класса обычно изготовлены из хромированного металла с повышенной прочностью.

Стоимость сварочных держателей нельзя назвать низкой, это недешевые устройства. Цена зависит от количества стандартных углов, мощности притяжения, регулировочных механизмов, торговой марки и т.д. Самые простые экземпляры стоят около четырехсот рублей, стандартный комплект – в пределах тысячи рублей. Ну а профессиональные магнитные приспособления для сварки с технологическими дополнениями повышаются в цене до 3000 – 5000 рублей.

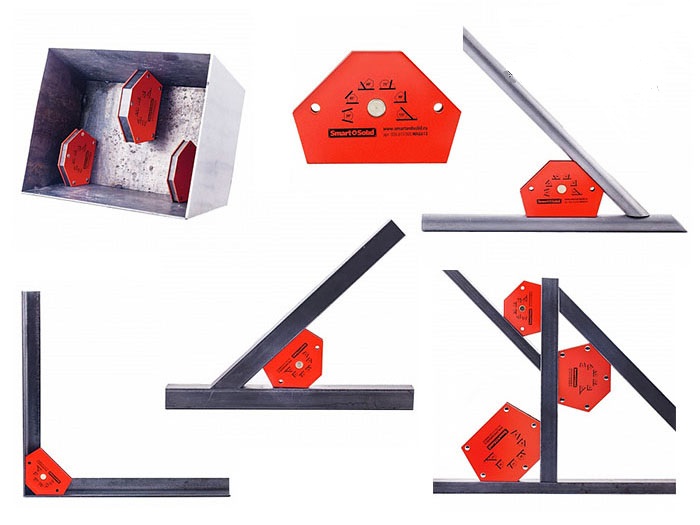

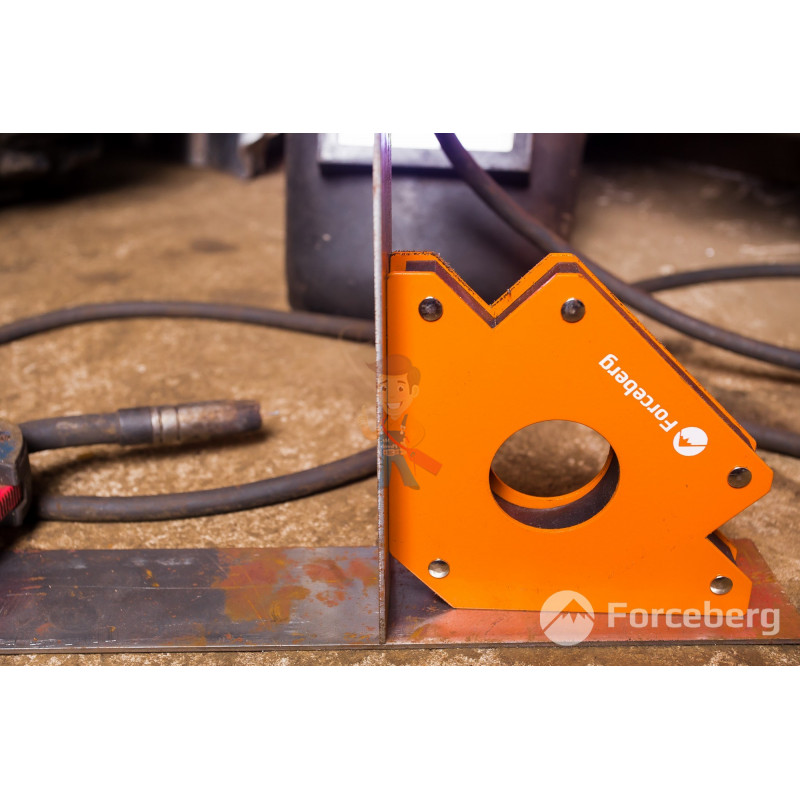

Что такое магнитный угольник и для чего он нужен?

С его помощью можно соединить свариваемые листы металла и удерживать их в таком положении до окончания сварки. Угольник позволяет выставить детали под нужным углом. Если между деталями должен присутствовать зазор определенной ширины, угольник справится и с этой задачей. Данный вспомогательный элемент состоит из двух половинок немагнитного корпуса, между которыми проложен мощный магнит. Как источник магнитного поля может использоваться мощный постоянный магнит или отключаемый электромагнит.

В отличие от струбцин и других приспособлений, в которых фиксация производится с помощью зажимов на резьбе, магнитный угольник удерживает детали в заданном положении при помощи магнитного поля. Такое решение делает угольник более долговечным приспособлением, так как в его конструкции нет подвижных деталей, а также склонных к поломкам резьбовых соединений. Поэтому угольник может прослужить дольше приспособления с резьбовыми зажимами при равных условиях эксплуатации. Кроме того, установка угольников экономит сварщику время, ведь теперь не нужно долго закручивать зажимы.

Магнитный угольник – это, по сути, «третья рука» сварщика. Он позволяет обойтись без помощи напарника, который будет держать соединяемые конструкции.

Особенности угольника Свенсона

Кровельный угольник отличается от других измерительных инструментов тем, что в нем совмещено сразу несколько устройств. Он сочетает средство для построения углов с транспортиром, который предназначен для их точного измерения.

Устройство выглядит как прямоугольный треугольник, чаще с разной длиной сторон. Одна сторона имеет упор, позволяющий фиксировать линейку на твердой поверхности. На втором катете нанесены метки с шагом в 0,5, 1 или 2,5 см для поперечной разметки. На гипотенузе отметки имеют минимальное расстояние в 1 мм. Шкала делений наносится с обеих сторон. Метки глубокие, позволяют быстро отчертить линию, поставив точку в нужном месте.

Внутри слесарного приспособления есть прорезь, расположенная параллельно гипотенузе для разметки угла кровли. С противоположной стороны инструмент имеет выемку в форме прямоугольного треугольника, с гребенкой для параллельной и продольной разметки.

Конструкция устройства позволяет применять угломер в нескольких направлениях. Благодаря тому, что полотно изделия толстое, можно резать строительный материал прямо вдоль края.

Основой для изготовления угольника служит пластмасса или металл. Встречается 2 вида размеров изделия: 7 или 12 дюймов. Миниатюрный угольник можно поместить в карман, и он всегда будет под руками в нужный момент.

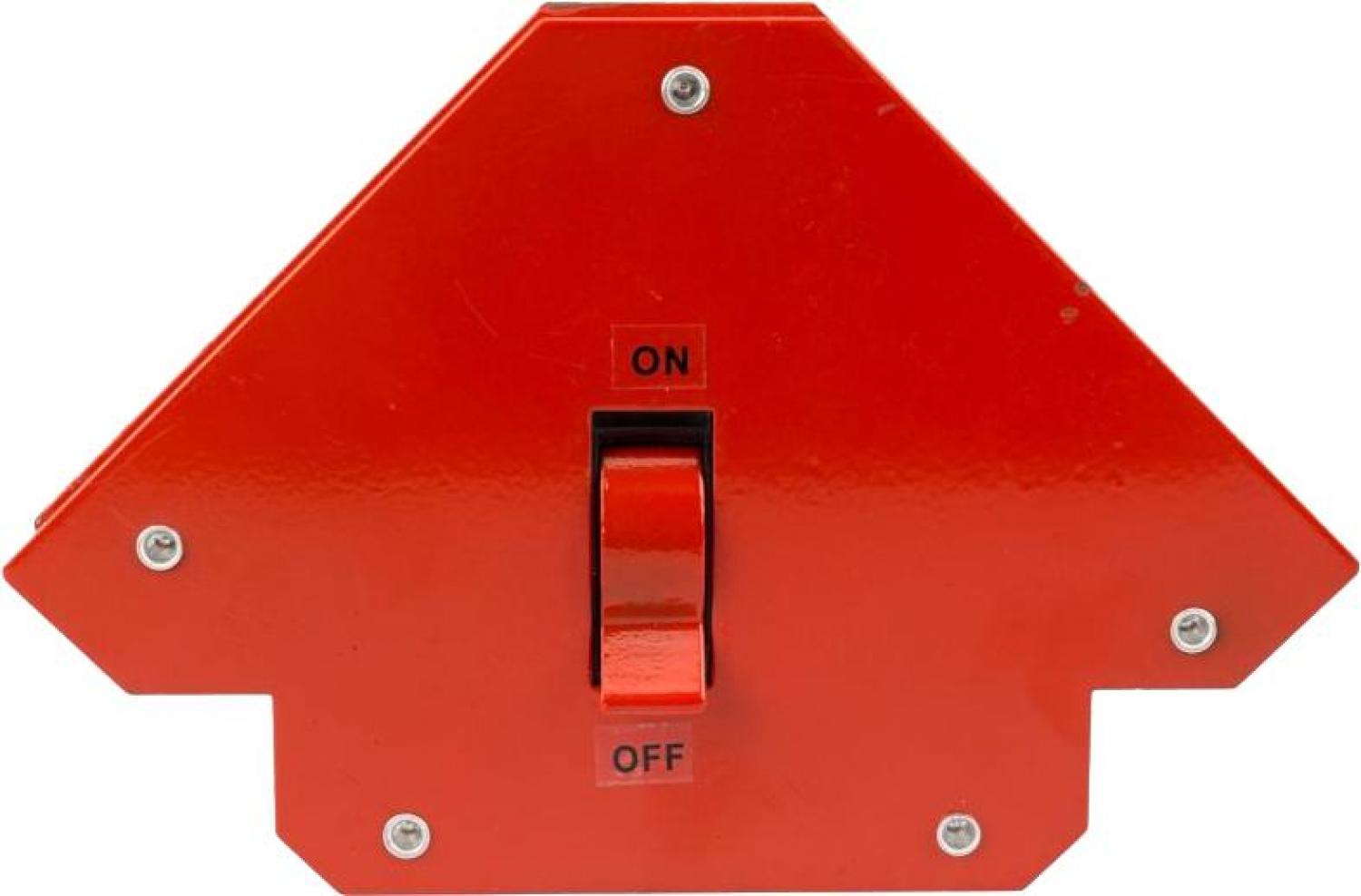

Отключаемые и включаемые

* отключаемый магнитный угольник для сварки конструкций

* включает для сварщика (включаемый, магнит)

Использование включаемых и отключаемых магнитов позволяет уменьшить и упростить монтаж металлических конструкций. Они обладают преимуществами по сравнению с постоянными магнитами:

Простота очистки выключенного магнита от мелкого металла;
Возможность регулировки расположения свариваемых деталей при отключенном магните;
Надежная фиксация элементов конструкции при включении магнита в определенном месте.

Преимущество такого приспособления в том, что его несложно снять после прихваток, всего одним движением. Магнитные уголки бывают шаблонными или универсальными. Стандартные изделия делают с фиксированными углами, а приспособления универсального назначения дают возможность сварить 2 части конструкции под любым необходимым углом.

Внимание! В конструкции иногда предусматривают V-образный паз. Он включает для сварщика возможность фиксировать даже очень маленькие металлические детали любой сложности. Преимущества работы с магнитным угольником

Преимущества работы с магнитным угольником

Для выполнения любительских работ подойдут недорогие стандартные изделия, а вот для профессиональной сварки необходимы сложные четырехгранные и трехкоординатные приспособления – изготовленные из жаропрочных магнитов. Качественный магнитный держатель предназначенный для сварки металлоконструкций прочный на разрыв, выдерживает большие нагрузки, и стоек к механическим воздействиям. Магнитный угольник, имеющий необходимую мощность, должен надежно удерживать свариваемые части конструкции – это сделает самостоятельную работу легче и безопасней.

Рекомендация! Чтобы было проще снимать магнитное приспособление желательно использовать отключаемые магнитные держатели.

Выбирать подходящий для работы магнитный держатель необходимо с учетом предполагаемых углов конструкции, массы используемого инструмента, мощности магнита.

На что обращать внимание при выборе

Для профессионального сварщика важно выбрать подходящие магниты для сварки металлических изделий. Это позволит качественно выполнить работу без помощника. При выборе нужно помнить:. При выборе нужно помнить:

При выборе нужно помнить:

1. Нельзя использовать сварочные магниты малой мощности при сварке тяжелых конструкций. Под большим весом, слабый держатель не сможет фиксировать массивные детали. Но слишком мощное приспособление, усложнит работу из-за своих габаритов и большой массы. Нужен неодимовый или обычный магнит, подходящий для выполнения определенной задачи;
2. Чаще всего используют треугольные приспособления. Их можно устанавливать под углами в 45, 90 и 135 градусов;
3. Удобнее использовать отключаемые устройства.

Сварочные работы проводят на расстоянии от магнитного приспособления. Если оно нагреется, то качества магнита исчезнут. Также ему вредят сильные удары. Больше ограничений при использовании магнитных приспособлений для сварки нет.

Основные критерии выбора

Если магнитный держатель необходим для профессионального использования, то новичку сложно разобраться с моделями на рынке.

Ниже будут приведены основные критерии отбора такого приспособления с учётом многих факторов.

Приобретение некачественного изделия осложнит выполнение сварочных операций на высоком уровне. Держатели подвергаются высокому температурному воздействию, что может привести к существенному снижению коэффициента намагниченности у плохих изделий. При покупке следует осмотреть изделие на предмет выявления механических повреждений. Даже небольшая выемка или неровность инструмента в месте соприкосновения с фиксируемыми элементами, не позволит выполнить работу под необходимым углом.
Если часто приходится выполнять сваривание деталей под различными углами, то рекомендуется приобрести регулируемый держатель либо набор из нескольких треугольников.
Не последним критерием выбора является цена. Стоимость многих моделей китайского производства бывает очень привлекательной, но нередко такие устройства выходят из строя после первого использования.

Видео:

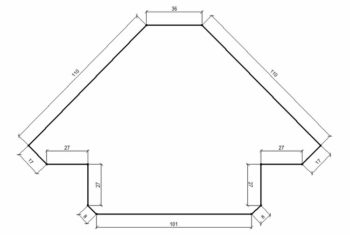

Самодельный магнитный уголок

Если нет желания или возможности приобрести фиксирующее устройство в магазине, то можно самостоятельно изготовить его из подручных материалов.

Магнитный держатель для сварки своими руками можно изготовить с использованием следующих материалов:

магнит из мощного динамика;
стальной лист толщиной 2,5 мм;
термостойкий клей для металла;
заклёпки.

Для проведения работ понадобятся следующие инструменты:

болгарка;
электродрель;
сверло по металлу;
заклёпочник;
угольник;
напильник.

Самодельный магнитный держатель для сварочных работ изготавливается в такой последовательности:

На металлическом листе с применением угольника и какого-либо острого предмета осуществляется разметка треугольной заготовки.
С помощью болгарки заготовка вырезается строго по намеченным полосам.
Вырезанная заготовка прикладывается к металлическому листу и снова производится разметка листа.
Осуществляется вырезание точной копии предыдущей детали.
Оба треугольника доводятся напильником таким образом, чтобы их боковые плоскости были идеально ровными, а детали являлись абсолютно одинаковыми.
Треугольники совмещаются друг с другом, зажимаются в тисках и по их углам делаются отверстия диаметром, который равен толщине применяемой заклёпки
Между двумя треугольниками помещается магнит из динамика, на плоскость которого предварительно наносится клей.
Угольник размещают таким образом, чтобы отверстия пластин совместились и производят фиксацию их между собой заклёпками.
Как клей полностью высохнет, изделие можно покрасить в любой цвет специальной термоустойчивой эмалью.

Если для проведения сварочных работ требуется более мощный держатель, то можно изготовить устройство по приведённой выше схеме. Только в качестве магнитного материала использовать неодимовые магниты из жёсткого диска компьютера. В этом случае можно получить бесплатное и качественное приспособление повышенной мощности.

При изготовлении самодельной конструкции применение клея и заклёпок является лучшим вариантом. Если применить болтовые соединения, то со временем крепление ослабнет от вибрации и высокой температуры.

Видео:

Заключение

Использование магнитных угольников для сварки позволяет выполнить работы более качественно.

Стоимость нерегулируемых моделей с возможностью размещать заготовки в 3 позициях составит около 500 рублей, поэтому каждому сварщику по карману приобрести такое изделие. Если есть желание сэкономить и повысить свои навыки в самостоятельном изготовлении, то изложенные инструкции помогут изготовить магнитное приспособление своими руками.

Разновидности сварочных приспособлений

Зачем используются магнитные аксессуары в сварочных работах? Технология соединения деталей путем варки может потребовать от сварщика, например, размещения разных заготовок под углами от 30 до 90 градусов или же точной ориентации краев в одной плоскости. Особенно полезны такие магниты для сварки металлоконструкций из профильных труб. Добиться отменного качества можно только с использованием разного рода уголков и держателей.

Чаще всего в сварочной практике потребуются такие приспособления:

Магнитные уголки (постоянные и отключаемые).
Закрепляющие устройства (для фиксации в одном положении).
Струбцины (используют для прижима деталей).
Распорки (для создания зазоров).

Магнитные уголки

Главное преимущество такого приспособления в том, что они позволяют сократить время на подготовку деталей к свариванию. Магнитный уголок для сварки позволяет:

Способы применения

Снизить трудоемкость процесса. Не нужно долго возиться с закреплением деталей.
Возможность фиксировать части изделия практически под любым углом.
Компактность приспособлений упрощает работу с ними.
Автоматизировать процесс сварки. Отключаемые магниты позволяют быстро соединить и отсоединить крепеж.

Самые элементарные изделия имеют простые сварные соединения, но чаще они имеют сложные конфигурации и формы швов. Да и точность при такой работе никто не отменяет. Поэтому часто используют магнитные приспособления с различным функционалом: фиксированными и регулируемыми углами или же постоянные и отключаемые магнитные системы.

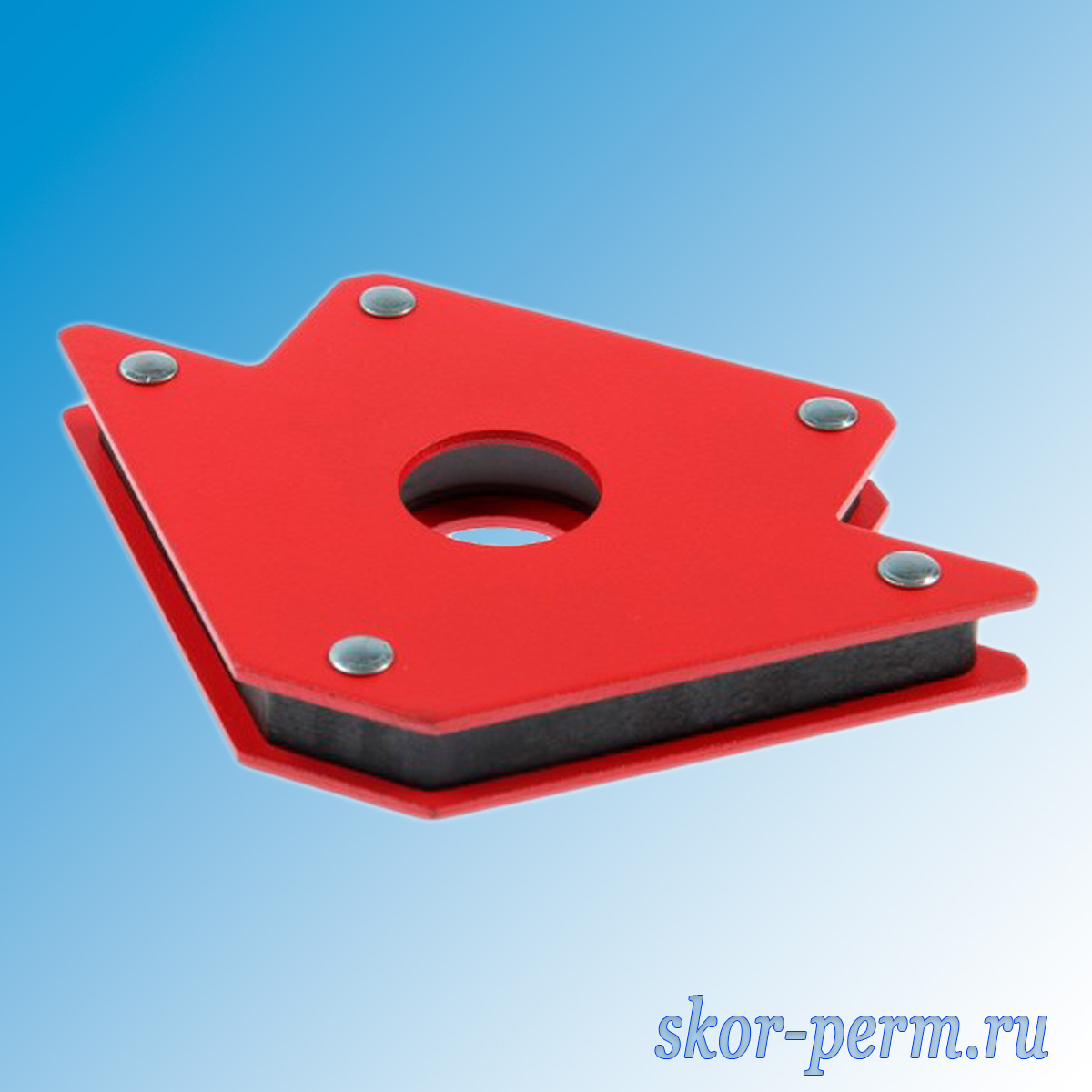

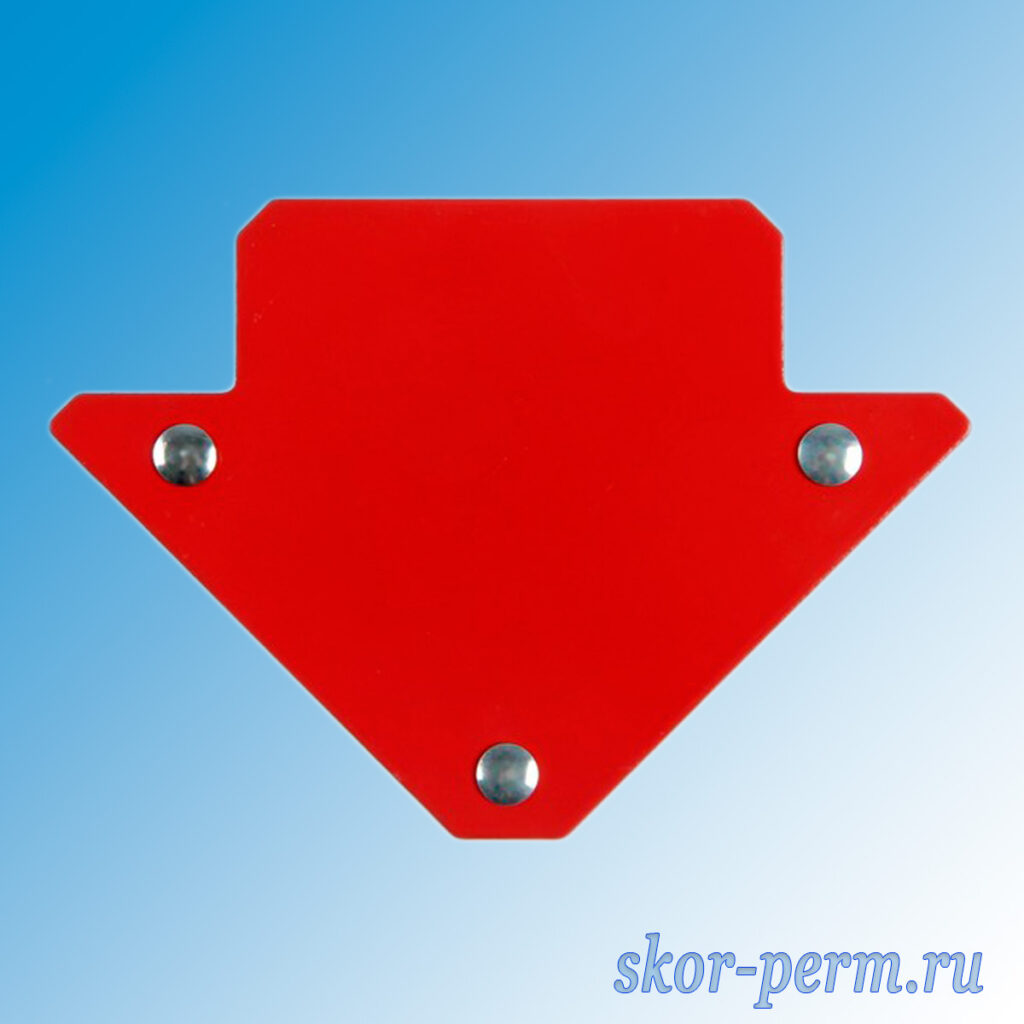

Конструкция постоянных магнитных уголков проста. Это две пластины из металла с расположенным между ними магнитом. Самая распространенная форма в виде домика с двускатной крышей, срезанным коньком и круглое отверстие посередине. Также есть и другие, для варки во всех трех координатах пространства, или попроще – четырехгранные или многогранники, а также цилиндры.

Отключаемые магниты

Магнитный держатель для сварки может быть как постоянным, так и отключаемым. Они позволяют закрепить детали включением.

Их преимущество в том, что отключаемый магнит для сварки можно снять одним поворотом выключателя, после фиксации деталей точками сварки. Также это упрощает чистку магнита от стружки и мелких обрезков (в отличие от постоянного магнита).

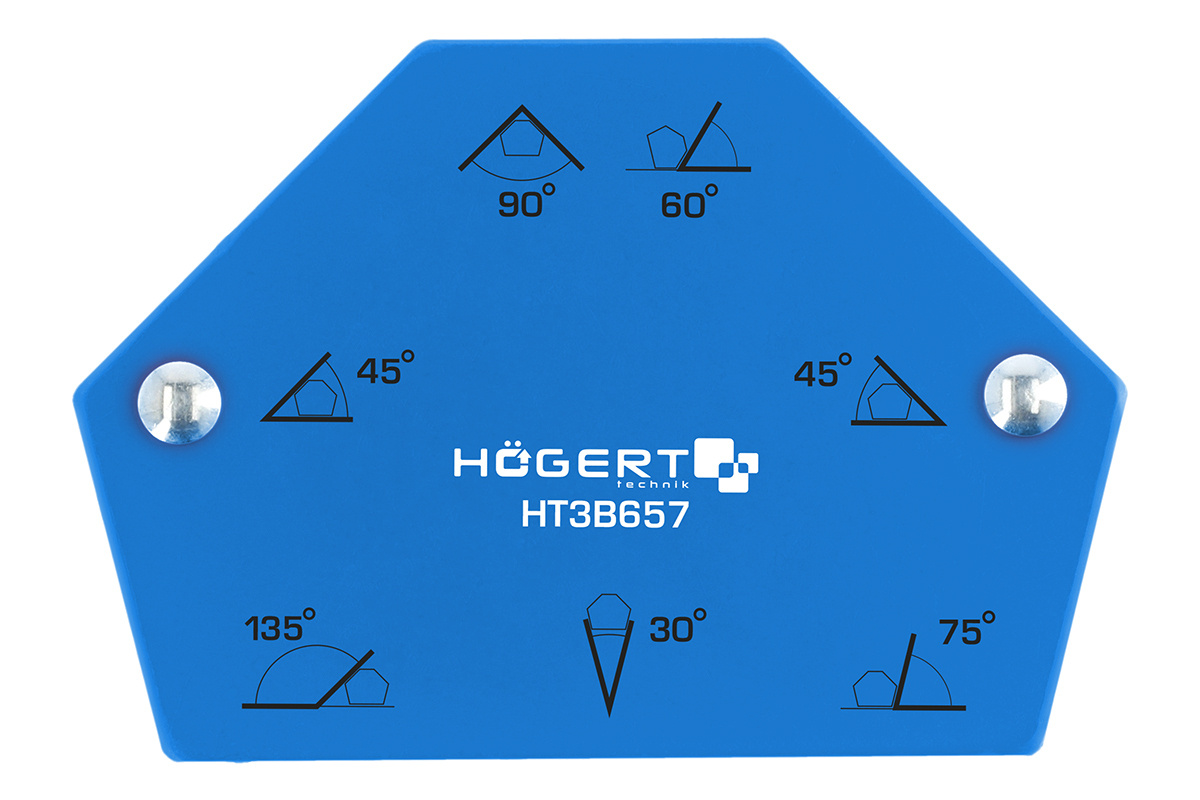

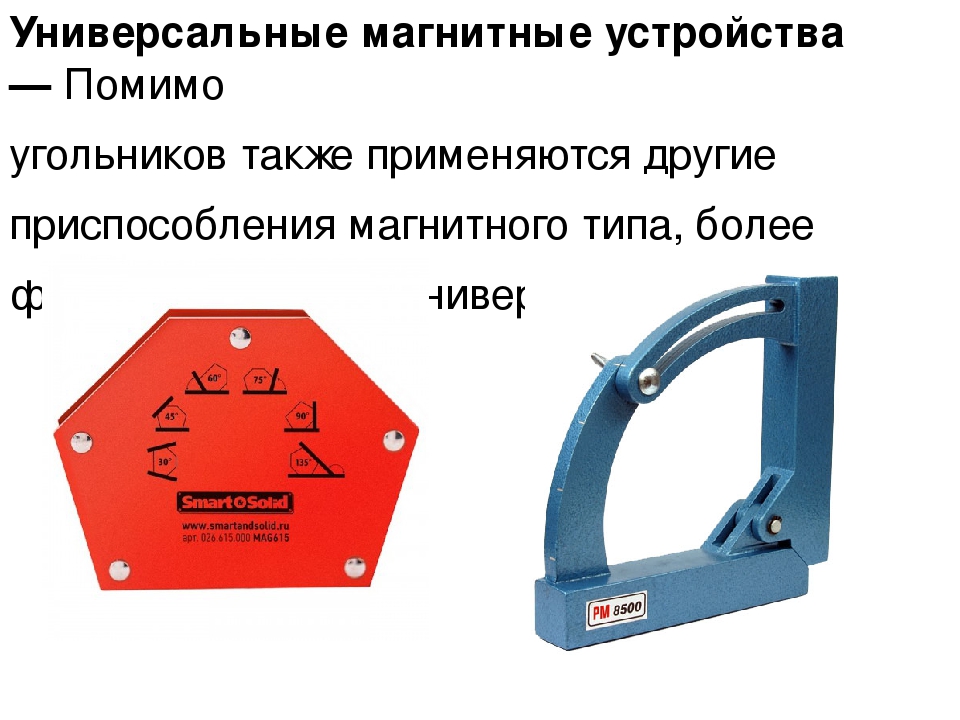

Также все магнитные угольники могут быть стандартными или универсальными. Если стандартные имеют точно фиксированные углы, то универсальные позволят сварить две детали под углом, например, в 32 градуса.

Струбцины

Это приспособление предназначено для стягивания двух частей между собой и временной их фиксации.

Самая распространенная форма это в виде перевернутой на бок буквы «п». Одна сторона служит постоянным фиксатором, а с другой имеется винтовой прижим с резьбой.

Размер деталей, которые можно зафиксировать струбцинами, ограничивается их параметрами.

Такие прижимные устройства будут полезны не только при сварочных, но и в других видах слесарных работ.

Использование простое — детали размещаются в струбцине и затягиваются винтом.

Распорки

Для создания зазоров между свариваемыми частями изделия можно сделать элементарную распорку с куска трубы или арматуры. Но, чтобы сократить время подготовки, можно воспользоваться фабричной продукцией.

Принцип работы таких приспособлений, как и струбцин, основан на винтовой резьбе. Только функционирующих, наоборот, на разжимание.

Это интересно: Угловая струбцина для сварки — как выбрать и использовать на практике?

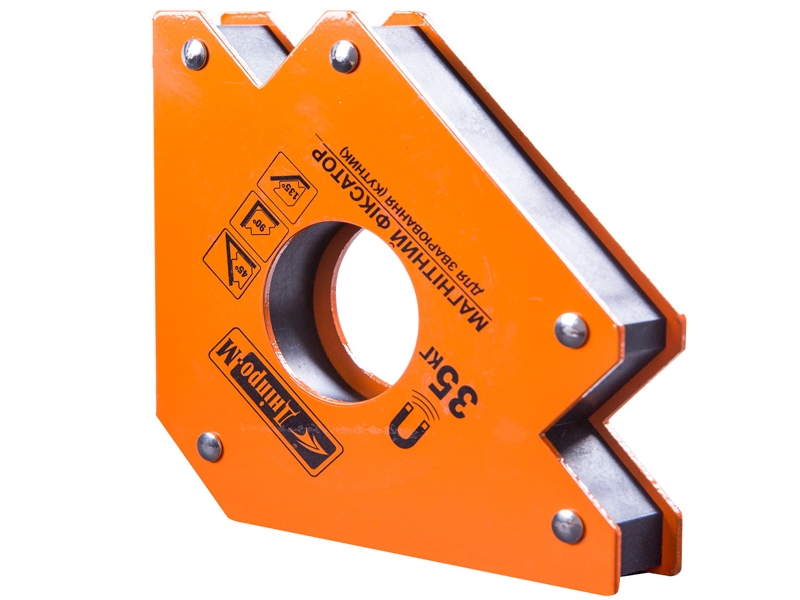

Магнитные фиксаторы

Магнитный фиксатор (он же магнит для сварки, магнит уголок) — это небольшое приспособление для удобной фиксации деталей. Сварочные магниты обеспечивают достаточно точную стыковку, сравнимую с центраторами. Но при этом магнит гораздо меньше по размеру и удобнее в использовании. С их помощью можно выполнить стыковку своими руками.

У многих новичков возникает много вопросов касаемо магнитов для сварки. Мы постараемся ответить на самые популярные.

Можно ли фиксировать детали под разным углом?

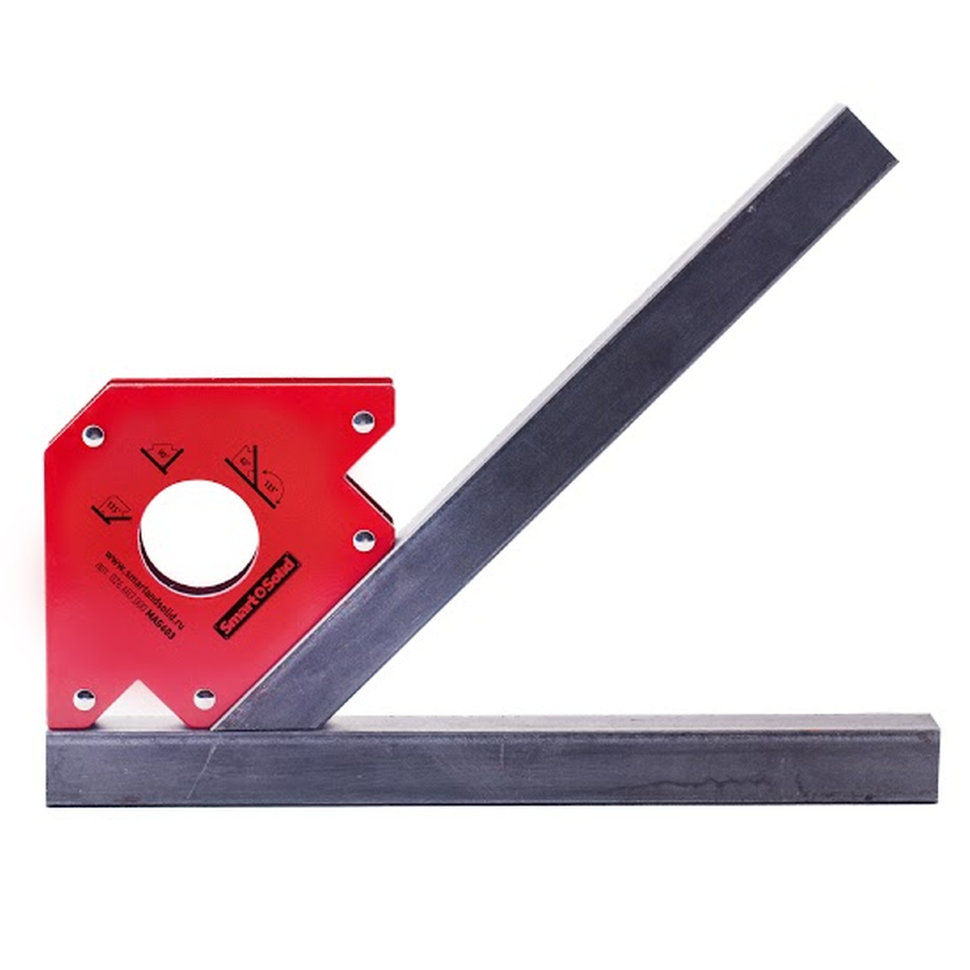

Да. Магнитный угольник для сварки может применяться для стыковки двух деталей под любым углом. Вы сами выбираете угол, это может быть как 130 градусов, так и 40 градусов. Все зависит от возможностей вашего магнита.В продаже есть магниты с регулируемым значением угла.

Насколько удобно пользоваться магнитом?

Очень удобно! Монтажный магнитный угольник не только экономит ваше время, но еще и позволяет стыковать детали без лишнего напряжения. Вам нужно всего лишь одно небольшое приспособление. Не нужно использовать громоздкие тяжелые крепежи или фиксаторы. Магнит помещается в кармане и его можно использовать в любых условиях.

К тому же, сварочные магниты не нуждаются в особом обслуживании. Они долговечны, легко очищаются от грязи.

Что, если я не смогу снять магнит с металла?

Если вы сомневаетесь в своих силах, можете купить магниты, у которых есть ручное отключение магнитного поля. Такие приспособления монтируются и снимаются еще легче, чем обычные магниты. К тому же, вам не придется тратить лишние усилия и время на демонтаж. Отключение магнита занимает не более секунды.

Но ведь должны быть хоть какие-то недостатки?

И без них не обошлось. Самый главный недостаток — это невозможность работы с металлами-диамагнетиками. Такие металлы не притягиваются магнитом, а значит магнитный фиксатор просто не сможет состыковать две детали. К тому же, такие приспособления стоят недешево и многие предпочитают использовать более традиционные приспособления. Например, струбцины. И после этого делать временные швы-заклепки. Но мы считаем эти методы неэффективными и трудозатратными.

Возможные проблемы

Прочность и качество шва будет зависеть от того, насколько полно вы сможете из бежать дефектов, характерных для такого вида соединений. К основным изъянам относятся следующие:

Подрезы. Способствует их появлению электрическая дуга. Следы ее «коварства» предстают в виде небольших углублений на поверхности метализделий. При сварке снизу поврежденный участок можно закрыть наплавлением присадочного материала. Надо лишь дольше держать электрод при этом. Однако техника выполнения углового шва гораздо сложней. Нужно очень постараться, чтобы наплавить присадку на боковую поверхность. Вот почему на угловом шве углубления, как правило, присутствуют лишь на одном боку.
Непровары на отрезках швов. Они встречаются чаще у тех сварщиков, кому еще надо накопить знаний в технологии производства угловых швов. Этот фактор сказывается так: рабочий в целях заполнения места стыковки чересчур энергично водит электродным кончиком по обе стороны. Но расплавленная масса, наоборот, стекает по ним, и цель – проварка шовного корня – остается недостижимой.
Неверный катет. Качество сварки углового шва здесь зависит от умения определить требуемый режим напряжения, а потом управлять электродом с необходимой скоростью, стараясь удержать на одном уровне. Ток недостаточный? Электрод работает на малой скорости, а катет получится чрезмерно выпуклым. Из этого следует, что основной металл недостаточно поплавился. Повышенная сила тока и более быстрая скорость движения электродом? Катет получите вогнутый.
Косой угол. Сварочные соединения отличаются, как правило, соответствующей формой к градусу угла. В этом и сложность – соблюсти точные размеры. Качество конструкции будет безнадежно испорчено, когда у приставной пластины неожиданно нарисуется наклон к одному из боков.
Неровная наплавка металлом в боках стыковки. Высокая t, тяжесть кромок и электрода провоцируют расплавленную железную массу стекать вниз и сразу по сторонам. В результате может получиться так, что своей основной частью шов расположится на нижней поверхности. Верхний край, лишь прихваченный сваркой, уязвим перед деформацией. Чуть нагрузка – он и развалился.
Прочие дефекты. Они представлены пустотами, лунками, вездесущими трещинами, непредсказуемыми свищами и кратерами, другими посторонними твердообразными включениями. Они могут заявить о себе в процессе.
