Ленточные шлифовальные станки по дереву: своими руками, Jet, ШЛПС

Разновидности оборудования

Станки по дереву имеют одинаковый принцип работы – поверхность шлифуется при помощи абразивного материала, например, ленты из наждачной бумаги или кругов с шероховатой поверхностью.

Шлифовальные машины отличаются друг от друга строением и сферой использования. От предназначения устройства зависит, какие чертежи нужно использовать в работе.

Ленточный станок

Простейший из всех моделей для бытового применения. Он позволяет осуществлять корректировку в разных плоскостях, зачищать и придавать нужную форму изделиям.

Основу его механизма составляет натянутая между валами абразивная лента, которая располагается в горизонтальном и в вертикальном положении или под определенным углом. Под ней находится рабочая поверхность с низким коэффициентом трения, в которую упирается инструмент.

Ленточный шлифовальный станок по дереву

Во время эксплуатации прибора скорость механизма можно регулировать. Есть несколько моделей ленточных шлифовальных станков. Они могут быть с устойчивым и подвижным рабочим столом, и со свободной лентой.

Обязательным элементом их конструкции является вытяжное устройство для удаления пыли. Для изготовления самоделки понадобятся электродвигатель, который можно снять со старой стиральной машины, катки и крепкая станина из металлического листа.

Рабочие элементы делаются из ДСП. Ведущий вал напрямую соединяется электродвигателем, а другой свободно вращается на оси, для монтажа которой используются подшипники.

Для сборки конструкции могут понадобиться такие расходные материалы:

доски и брусья из дерева;
металлические трубы;
подшипники;
электромотор;
шкив;
резиновый ремень;
крепежные элементы;
абразивный материал;
рабочий инструмент для монтажа;
сварочный аппарат, если корпус станины делается из металла.

Барабанное устройство

Необходимо для горизонтального выравнивания и калибровки поверхностей. С его помощью можно обрабатывать рейки и материалы МДФ и ДСП. Конструкция прибора состоит из двух валиков с натянутой по спирали абразивной лентой.

Под ними находится гладкая столешница, на которой располагается заготовка. Расстояние между валами и рабочей поверхностью регулируется.

Барабанное шлифовальное устройство

Работа по изготовлению барабанного станка выполняется поэтапно. Сначала из листовой стали или оргстекла делается корпус, затем монтируется двигатель. На барабан крепится абразивная лента или конус с режущими краями.

В верхней части схемы устанавливается рабочий стол. Он должен регулироваться по отношению к вертикальному цилиндру. В качестве управления используются кнопки включения и выключения.

Дисковое устройство

Еще один простой самодельный шлифовальный станок – дисковый. Он необходим для обтачивания больших деревянных изделий. В качестве рабочего инструмента используется абразивный круг, который крепится на ось электродвигателя.

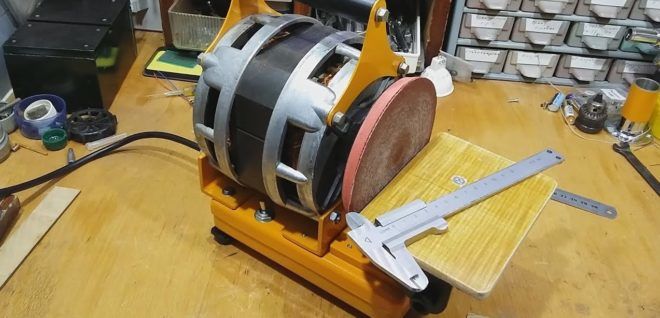

Дисковый шлифовальный станок

По центру диска на шарнирное крепление устанавливается специальная подставка, фиксирующая деталь под определенным углом. Для усовершенствования оборудования специалисты советуют использовать деревянные диски с разными видами наждачной бумаги.

Комбинированный вариант

Сочетает в себе круглошлифовальное и плоскошлифовальное оборудование.

Комбинированный шлифовальный станок

Изготовить прибор можно таким образом. На увеличенную станину ленточно-шлифовального станка крепится вал с диском диаметром до 230 мм.

При этом используется ременная передача. Конструкция дополняется опорным столиком. Совмещенная технология позволит сэкономить место и обеспечит удобство в работе.

Где применяются станки?

Агрегаты относятся к числу устройств, без которых невозможно сделать качественные, надежные и долговечные металлические элементы, из которых затем будут созданы различные конструкции. С помощью данных станков можно:

удалять заусенцы с поверхности деталей;
убрать наплывы, оставшиеся от лакокрасочных материалов;
подготовить покрытие к покраске;
устранить небольшие дефекты в виде выступов и бугров.

Оборудование незаменимо при необходимости произвести качественную шлифовку внутренней поверхности изделий, особенно на финальной стадии шлифовки. Ленточный шлифовальный станок используется при работе с легированной и обычной сталью, а также цветными металлами.

Существуют модели, рассчитанные для работы по металлу. На них выполняется шлифовка изделий с элементами, имеющими разную формы:

круглую;
квадратную;
овальную;
многоугольную.

Можно проводить обработку трубных элементов большого диаметра. На таком станке это простая процедура.

Механическая обработка изделий из металла проводится в несколько этапов. Для каждого из них существует особое оборудование. Только шлифовальный станок позволяет добиться полноценной гладкости и ровности заготовок. Используемый тип станка выбирается по форме детали, типу металла, требуемой точности и серийности создания элементов.

Самодельные станки

В случае, когда оборудование должно использоваться в домашних условиях, сделать его можно своими руками. Самодельный вариант исполнения будет несколько уступать промышленному, но при этом может использоваться для получения многих деталей.

Самодельный ленточно-шлифовальный станок

При необходимости проведения шлифовки множества небольших деталей, а не одной большой поверхности, следует использовать специальный шлифовальный аппарат. Самодельный ленточный станок может быть создан по различным чертежам. Наиболее распространенный вариант исполнения, созданный своими руками, имеет следующую конструкцию:

станина выступает в качестве основания. чертежи имеют различные типы станины, которая предназначена для повышения жесткости конструкции и соединения нескольких элементов;
шкивы предназначены для приведения в движение используемой шлифовальной ленты. самодельный вариант исполнения шкивов изготавливается из металла, а в некоторых из титана;
направляющий элемент, который также довольно часто можно встретить на чертеже, используется для стабилизации ленты. при высокой скорости вращения ленты она может сильно вибрировать, что приведет к ухудшению условий обработки;
лента для шлифования – абразивный материал, который проводит изменение шероховатости поверхности. на чертеже зачастую указывается ширина, длина используемой ленты, ее толщина и зернистость абразива;
столешница представляет собой плоский элемент конструкции, к которому прижимается деталь во время обработки;
принимающее пыль ограждение на чертеже располагается в направлении движения ленты

во время обработки есть вероятность того, что от дерева будет отлетать довольно много пыли и крупных элементов;
электрический двигатель является важной частью конструкции. на чертеже указывают важные параметры электродвигателя: потребительская мощность, напряжение сети, конструктивные особенности, тип охлаждения и так далее

на чертеже, как правило, электродвигатель устанавливается вблизи от ведущего ролика, который имеет больший диаметр. при изготовлении большого ролика используется металл.

Принцип работы рассматриваемого агрегата основывается на использовании двух роликов, один из них приводится в движение при помощи установленного электродвигателя. На ролики надевается специальная лента абразивного типа. Подобная лента находится пол натяжением, направляется при помощи специального элемента. Под абразивной лентой находится стол, который становится опорой при сильном давлении. Многие элементы конструкции можно изготовить самостоятельно, другие требуют точных размеров и могут быть изготовлены только профессиональными токарями и другими мастерами

Особое внимание следует уделить выбору электродвигателя

Характеристики, которым должна соответствовать лента для шлифовального агрегата

Подбор абразивной полосы – важный этап во время сборки мини-гриндера своими руками. В первую очередь нужно определиться с протяженностью ленты и ее шириной. На геометрические параметры полосы оказывают влияние два основных фактора:

размеры гриндера;
назначение агрегата.

Тканевая основа лучше выдерживает поверхностное натяжение

Бесконечные абразивные полосы также подразделяются на типы по зернистости. Длина шлифовальных полос может быть разной (от 610 до 1830 мм). Такие ленты имеют ширину 50 или 100 мм. Первый вариант чаще всего встречается в агрегатах, собранных своими руками в домашних условиях.

Качественная абразивная полоса в обязательном порядке должна иметь эластичную основу из ткани

При выборе подходящего инструмента также необходимо обращать внимание на то, какое количество оборотов может выдержать полоса. Рекомендуется приобретать изделия, которые способны работать при 1500 об/мин. Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками

Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками

Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках

Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками. Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках.

Хорошая лента обязана иметь высокую абразивную стойкость. От этого показателя зависит резистентность ленты к износу. Для самодельных аппаратов рекомендуется использовать ленты, протяженность которых составляет не более 123 см. Абразивная полоса должна быть не только устойчивой к износу, но и иметь хорошую сопротивляемость к высоким температурам, образующимся во время трения о заготовку во время работы.

Стоит отметить, что ленты небольшой длины гораздо более подвержены износу, нежели изделия большей протяженности

Специалисты советуют обратить внимание на картинки с изображением готовых изделий. Фото аппаратов позволяют дать ответ на вопрос о том, как сделать гриндер своими руками. Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно

Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно

Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно.

От выбора ленты зависит скорость и качество обработки изделий

И, наконец, особое внимание необходимо уделить месту склейки абразивной ленты. Стык двух концов полосы должен быть максимально аккуратным, без каких-либо дефектов или выступов

Как склеить ленту для шлифовального агрегата самостоятельно

Ленточные шлифовальные аппараты содержат пружину, которая выполняет очень важную функцию: натягивает просевшую в результате износа ленту. Смена ленты производится несколько раз даже при обработке небольшой заготовки. Это следует запомнить.

При сборке гриндера своими руками из фанеры или металла абразивную полосу можно изготовить самостоятельно. Склейка такой ленты – сложное мероприятие, которое не терпит ошибок. В интернете существует множество советов о том, как правильно выполнить склейку ленты, однако многие из них являются неверными.

Процесс склейки выглядит следующим образом. Вначале нужно подобрать наждачный материал на тканевой основе. Затем стоит подготовить оба конца абразивной полосы. Для этого производится их зачистка. Шов на полосе выполняется исключительно методом «встык». Специалисты обязательно рекомендуют усиливать склеенную ленту с внутренней стороны посредством плотной полоски ткани, которая фиксируется с помощью специального клеевого состава.

Склейка ленты – сложное процесс, который не терпит ошибок

Для того чтобы соединить концы абразивной полосы, требуется приобрести специальный клеевой состав. Лучший вариант – применение эластичного клея. Экономить при этом не стоит, так как дешевые средства, как правило, не отличаются хорошим качеством.

Перед началом склеивания необходимо подготовить полосу для ленточного наждака. Гриндер своими руками (из подручных материалов) нуждается в надежной абразивной полосе, которую сложно выполнить в домашних условиях. Процесс производится с применением клеевой палочки, которая устанавливается на термопистолеты. Вначале производится подогрев состава. Для этого можно воспользоваться обычным феном, который есть в каждом доме.

Ленточные шлифовальные станки по металлу

Процесс обработки изделий из металла включает в себя несколько этапов. Заключительный этап придания формы и точности детали происходит при помощи ленточно-шлифовального станка.

Шлифование детали – обязательная процедура, независимо от того, сделана она вручную или серийным способом.

На производстве используется два типа станков – специализированные и общего назначения.

Специализированные станки изготавливаются по индивидуальному заказу, для конкретной работы. Станки общего назначения применяются для большинства работ.

Станки общего назначения, различаются по способу обработке изделий:

для наружной обработки (обрабатывается только внешняя часть заготовки);
для внутренней обработки (обрабатываются глухие и сквозные отверстия детали);
для профильной обработки (для чистовой обработки изделий имеющих сложную форму).

Некоторые станки обладают функцией обработки несколькими способами.

Изготовление роликов гриндера своими руками: чертежи

Конструирование роликов для шлифовального агрегата такого типа – серьезный этап, который требует внимательности и аккуратности. Одним из наиболее важных элементов гриндера является главный каток. Необходимо запомнить, что его габариты должны быть больше, чем размеры оставшихся роликов.

Ведущий каток имеет подобные геометрические показатели неслучайно. Такие габариты позволяют избежать нежелательного рывка, возникающего во время пускового момента

Также важно понимать, что для изготовления данного конструктивного элемента ни в коем случае нельзя использовать материалы, которые имеют большую массу. К таким материалам относят:

сталь;
чугун.

Перед тем как приступить к созданию роликов, необходимо подготовить соответствующие чертежи с размерами. Ленточный гриндер своими руками должен иметь легкие и удобные ролики небольших габаритов. Как правило, этого вполне достаточно для того, чтобы проводить простую работу по шлифовке.

При самостоятельной сборке гриндера важно расположить ролики перпендикулярно друг над другом, чтобы избежать перекосов ленты. Для уменьшения массы ведущего катка можно сконструировать стальную деталь с полостью. Существуют специальные справочники, которые позволяют провести расчеты, необходимые для данной процедуры

Существуют специальные справочники, которые позволяют провести расчеты, необходимые для данной процедуры

Для уменьшения массы ведущего катка можно сконструировать стальную деталь с полостью. Существуют специальные справочники, которые позволяют провести расчеты, необходимые для данной процедуры.

Второй вариант, который чаще всего используют домашние мастера, – применение дюралюминия. Этот материал отличается низким весом и идеально подходит для данной цели. Он содержит примеси меди и магния, которые обеспечивают повышенную прочность сплава. Для сборки гриндера принято использовать дюралюминий марки Д16 и выше.

Как сделать ролики для гриндера своими руками? Специалисты рекомендуют выполнить на шкиве канавку, расположенную на торце. Ее габариты выбираются с учетом размеров абразивной ленты, которая будет применяться в станке. Такая мера направлена на предотвращение слета ленты во время работы оборудования. Желательно проделать ту же манипуляцию и с оставшимися катками.

Очень большое значение имеет степень шероховатости катков. Поверхность роликов может обладать разным уровнем шершавости. При сборке гриндера рекомендуется использовать катки, у которых данный показатель располагается в пределах от 1,25 до 2,5. Таблицу, содержащую информацию о степени шероховатости деталей, можно без труда найти в интернете. Шкив для гриндера своими руками монтируется на оборудование посредством подшипниковых узлов.

Для изготовления роликов для гриндера часто используется дюралюминий.

В этом случае применяются подшипники закрытого типа, которые имеют статичное наружное кольцо и относятся к категории самоцентрирующихся. Установка подобных элементов позволяет исключить возможность попадания абразивных или любых других инородных частиц на вал катка.

При выборе подшипников необходимо обязательно учесть их несущие параметры. Эти показатели определяют то, какую нагрузку способна выдержать деталь. Чем выше число оборотов агрегата, тем более надежными должны быть подшипники. Во время работы не рекомендуется отклоняться от чертежей с размерами. Ленточный гриндер, выполненный в соответствии со схемой, будет отличаться более высокой эффективностью, а также длительным сроком использования.

Как зафиксировать ролик в устройстве? Проще всего в домашних условиях для крепления катка воспользоваться стандартными шплинтами. Еще один вариант крепления –применение буртика (на одном конце оси).

Варианты изготовления своими руками

Рассмотрим способы сборки шлифовальных станков разных типов:

Дисковый

Самый простой способ создания дискового станка — закрепленная на столе электродрель с установленным шлифовальным кругом. Другой доступный вариант — изготовление и установка шлифовального диска на вал циркулярной пилы. При этом, надо собрать устройство для уменьшения скорости вращения (система понижающих шкивов или электронное устройство).

Если необходимо сделать станок «с нуля», придется собрать:

Опорную площадку с подставкой для электродвигателя.
Подставку или рабочий стол.

Диск под установку абразива с возможностью крепления на вал двигателя.

Мнение эксперта

Левин Дмитрий Константинович

Как правило, изготавливают фанерные диски, которые устанавливают на вал с помощью муфты и резьбового крепления. Этот узел придется заказать у токаря. Высота стола должна быть такой, чтобы крепление диска находилось ниже его плоскости.

Ленточный

Для сборки такой шлифовальной установки надо действовать поэтапно:

Собрать станину. Она представляет собой две тумбы, на которых будут установлены приводной барабан с электродвигателем и приводной барабан с натяжным устройством.
Соединить тумбы рамой, на которой будет двигаться рабочий стол (по горизонтали, перпендикулярно движению ленты).
Собрать устройство подъема рабочего стола для регулировки высоты при обработке больших деталей.
Изготовить устройство для перемещения «утюжка».
Изготовить защитный кожух и подключить к нему патрубок системы пылеудаления.
Собрать электрическую систему запуска и остановки станка (кнопка «пуск», автомат и т.п.).

Наибольшую сложность представляют собой барабаны для установки абразива, натяжные устройства к ним и система подъема/опускания стола. Их придется частично заказывать у токаря, частично собирать на месте. Найти готовые узлы вряд ли удастся, поскольку они очень специфичны и редко встречаются на распространенных механизмах.

Барабанный станок

Самым простым вариантом станет установка электродвигателя так, чтобы его вал проходил сквозь отверстие в рабочем столе. Для этого надо собрать станину в виде опорной площадки с подставкой и вертикальной пластиной. На ней делаются отверстия и крепится электродвигатель. Барабан устанавливается на валу при помощи резьбового крепления. Его проще всего изготовить из древесины, или использовать отрезок от пластиковой трубы для канализации. Наждачную бумагу обертывают вокруг барабана и фиксируют саморезами или мелкими гвоздями.

Во всех случаях надо обеспечить невысокую скорость движения абразива. Надо выбирать электродвигатели с количеством оборотов не более 1000. Особо опасными станками являются ленточные. При высокой скорости движения край ленты способен разрезать любой материал и причинить серьезные травмы.

Выбор материала

В домашних условиях проще всего изготовить станок из древесины. Однако, следует учитывать, что она имеет малый вес и не способна погасить биения станка. Поэтому понадобится высокая жесткость соединений и прочное крепление станины к полу. Другой вариант — металлическая станина из уголка, швеллера или двутавра.

Такой станок массивнее, тяжелее, вибрация и биения будут легче гаситься. Однако, понадобятся сварочные работы, нарезка заготовок и прочие действия с металлом, что доступно не всем. Окончательный выбор определяется возможностями и предпочтениями владельца.

Советы по эксплуатации

Перед началом выполнения работ обязательно ознакомьтесь с инструкцией по эксплуатации приобретенной вами модели станка и строго соблюдайте все указанные в ней предписания.

В частности, не забывайте регулярно проверять отсутствие разрывов и повреждений на шкивах и ремнях. Несоблюдение этого правила чревато не только поломкой дорогостоящего оборудования, но и серьезными травмами оператора.
Обязательно соблюдайте указанные в инструкции требования к одежде оператора. В частности, не используйте перчатки и свободную рабочую одежду.
Периодически контролируйте уровень заточки зубьев и осуществляйте замену полотна, как только они затупятся. Работа затупленным инструментом категорически запрещена. Поэтому нужно регулярно выполнять разводку и затачивание полотна (именно в этой последовательности).

Обнаружив затупление, снимите полотно, выверните его и подвесьте. Дайте ему повисеть не менее 4 часов и лишь после этого можете приступать к его разводке и затачиванию.

В случаях, когда подача материала к режущей части затрудняется, необходимо заменить восковое покрытие рабочей поверхности.
Если вы режете ценные породы дерева или дорогие марки металла, то для экономии материала стоит снизить скорость резания до минимально возможной. Также снизить скорость нужно в случаях, когда работы выполняются над металлической деталью, толщина которой превышает 2.5 см.
Перед началом любых ремонтных или профилактических работ, включая и замену полотна, отключите станок от питающей сети путем выключения автомата, к которому он подключен, или выдергивания вилки из розетки. Используйте для ремонта устройства только оригинальные запчасти, сертифицированные производителем.
Производите замену питающих электрокабелей сразу же после обнаружения повреждений.
Ни в коем случае не пытайтесь смазывать детали, находящиеся внутри электродвигателя. Во избежание задымления используйте только водорастворимые, а не масляные смазочно-охлаждающие жидкости.

В следующем видео вас ждет сравнение двух самых популярных ленточных пил Jet JWBS-14DXPRO и Jet JWBS-14OS.
