Лазерный уровень своими руками: пошаговое руководство, как сделать самодельный уровень в домашних условиях

Пошаговая инструкция по изготовлению лазерного уровня

Усовершенствуем детскую лазерную указку. Необходимо открутить ту часть указки, на которой нет вставок с рисунком. Отверстие нужно заклеить картоном и четко по центру сделать маленькое отверстие, после чего надеть обратно колпачок. Теперь если навести указку на поверхность, то лазерная точка будет более четкой.
Ровную палку необходимо заострить с одного конца и сделать в виде колышка. Можно для опоры использовать также черенок для лопаты или же треногу. На плоский же конец палки необходимо крепко прикрепить кусок фанеры или ровной доски

Очень важно, чтобы фанера была максимально ровной и крепилась под точным углом в 90 градусов.
На поверхность доски прикрепляется планка, которая соответствует длине вашего пузырькового нивелира. Она должна располагаться в центре поверхности фанеры и держаться на шурупе (гвозде) так, чтобы ее удобно было поворачивать в различные стороны.
К пузырьковому нивелиру необходимо закрепить лазерную указку. Это можно сделать с помощью хомута и достаточно жестко закрепить ее на боковой стороне нивелира

Под указку теперь подложим подготовленный кусок пористой резины для амортизации. Это необходимо для того, чтобы без труда отрегулировать любой угол наклона по продольной оси.

Это можно сделать с помощью хомута и достаточно жестко закрепить ее на боковой стороне нивелира. Под указку теперь подложим подготовленный кусок пористой резины для амортизации. Это необходимо для того, чтобы без труда отрегулировать любой угол наклона по продольной оси.

Сделав все необходимые крепления ваш лазерный нивелир готов к использованию.

Как использовать лазерный нивелир

Приспособившись к вашему уровню, вы поймете, что пользоваться им очень просто и удобно. Для начала необходимо с помощью заостренного угла в палке закрепить сооружение на поверхности. После этого с помощью пузырькового уровня выравниваем плоскость с планкой, таким образом, чтобы изготовленный лазерный уровень своими руками показал ровное горизонтальное положение.

Теперь нужно включить лазерную указку и навести ее на нужную вам поверхность. Вы увидите отраженную лазерную точку, сделайте на этом месте отметку, теперь переместите лазерную точку дальше по поверхности, проверьте, не сбился ли уровень горизонтали по пузырьковому нивелиру, и поставьте еще одну точку.

Соединив две точки между собой, вы получите ровную горизонтальную линию, после чего можете приступать к работе. Проще всего соединять точки будет с помощью металлического профиля для .

Еще одно видео руководство

Как смонтировать лазерный уровень своими руками, и вообще возможно ли это? Такое высокотехнологичное устройство для проецирования вертикальных или горизонтальных поверхностей при их выравнивании изготавливается на высокоточном оборудовании. В профессиональных моделях используются специальные диодные лампы, при помощи призматических стекол преобразующие исходящий свет в тонкий луч.

Звучит это определение в некотором роде страшновато. Но не нужно отчаиваться, ведь это относится к профессиональным приборам, используемым на строительных площадках. А для домашнего применения такие модели не очень-то и подходят. В продаже есть различные варианты для профессионального использования, а также для ремонтных работ внутри помещений.

Можно приобрести бытовые модели, но опять же, использовав их один раз, вы отложите прибор в ящик, и неизвестно когда он понадобится снова. Поэтому предлагаем рассмотреть вариант самостоятельного изготовления лазерного уровня в домашних условиях.

Основные достоинства самодельного инструмента

Важно понимать при использовании прибора, изготовленного своими руками, что сверхточных данных от него получить невозможно. Операции, производимые устройством могут быть на открытом пространстве, небольших расстояниях в отличие от покупных аналогов

В бытовых условиях модифицированный лазерный уровень позволит использовать механизм взамен обычному пузырьковому устройству.

Основные отличия:

  • Скорость разметки значительно возрастает, т.к. уровень выставляет точные значения на плоскости. При работе с напарником, возможно произвести разметку помещения считанными минутами, что значительно экономит драгоценное время.
  • Погрешность существует, но ее значение минимально и подходит практически для всех типов отделочных работ. Простая конструкция позволит использовать прибор даже начинающему мастеру.
  • Длинна луча зависит от мощности приобретаемого лазера, при больших объемах возможно увеличить параметр, используя специальный материал, приобретенный в радиодеталях.

Основным достоинством прибора является возможность проекции на горизонтальной плоскости. Данная возможность позволяет контролировать домашнему мастеру качество разметки как вертикального, так и горизонтального положения. Применяется лазерная структура при отделочных работах, установке мебели, других видах строительства. Также возможно использовать уровень, изготовленный своими руками, на улице, при возведении ограждений или небольших пристроек.

Важность прибора понимает каждый домашний мастер, однако прямиком отправляться в строительный магазин не представляется нужды. Необходимо точно понять, если работы не столь сложные, можно изготовить механизм своими руками из подручных средств, существенно сэкономив бюджет

Простейший уровень из лазерной указки

Если рассматривать цену самодельного лазерного уровня, то человеку придётся потратиться только на покупку указки. Все остальные конструктивные элементы устройства можно смастерить своими руками из подручных материалов, которые найдутся в каждой домашней мастерской. Основной задачей при создании самодельного лазерного уровня является крепление указки таким образом, чтобы она могла беспрепятственно вращаться вокруг собственной оси. Но для начала необходимо запастись следующими расходными материалами:

  • указка лазерного типа;
  • деревянный брус размерами 25 на 25 мм и полуметровой длины;
  • строительный шнур;
  • обычная электрическая дрель;
  • опора в виде палки для готового лазерного уровня.

Для сборки лазерного уровня своими руками нужно выполнить определённую последовательность несложных действий.

  1. В заранее подготовленном бруске с обоих краёв просверливаются параллельные по отношению друг к другу отверстия. Одно из них предназначено для монтажа лазерной указки, а другое для строительного шнура.
  2. После того как лазерный излучатель будет закреплён на своём месте, выполняют крепление верёвки, которая предназначена для подвешивания прибора над уровнем напольной поверхности. Отверстие высверливается с противоположного конца бруса таким образом, чтобы шнур мог свободно проходить сквозь него.
  3. В подготовленное отверстие пропускается верёвка, которая привязывается к бруску и плотно затягивается.
  4. Опорой, может быть, любая удобная палка, в том числе и воткнутая в землю лопата.

Главное, чтобы используемая опора была надёжно и неподвижно зафиксирована. Если данным правилом пренебречь, то правильно выставить уровень не удастся.

Полезные советы при создании самодельных нивелиров на основе лазерных указок

Несмотря на удобство, компактность и низкую цену выполненных своими руками устройств, у них есть два основных недостатка: сравнительно малая точность и короткий период работы при постоянном использовании лазерных излучателей. Первый вопрос решается настройкой прибора. Для устранения второго недостатка специалисты советуют заменить батарейки-«таблетки» в лазерных указках внешним источником питания

При этом важно подобрать источник с требуемым напряжением. Обычно оно составляет 4,5 В, но для разных моделей может отличаться. Покупая лазерную указку для устройства нивелира (уровня), стоит внимательно подойти к выбору ее мощности и цвета излучающего диода

Оптимальный вариант – зеленый луч, он менее вреден для зрения и лучше заметен даже в относительно светлых помещениях

Покупая лазерную указку для устройства нивелира (уровня), стоит внимательно подойти к выбору ее мощности и цвета излучающего диода. Оптимальный вариант – зеленый луч, он менее вреден для зрения и лучше заметен даже в относительно светлых помещениях.

Немного увеличив бюджет, можно приобрести простейший лазерный уровень с рулеткой или без. В этом случае крепить на любую основу можно уже готовый прибор, а не связку пузырьковый уровень-лазерная указка.

Часто у таких устройств уже есть места для установки на штатив или треногу.

Также в качестве источника лазерного излучения можно использовать лазерную рулетку.

Еще один нюанс: если для установки лазера используется готовая тренога (штатив), полезным дополнением к ней станет рейка с разметкой или обычная металлическая (деревянная, пластиковая) линейка. Это позволит поднимать или опускать самодельный нивелир на определенную высоту без дополнительных замеров. Кстати, сам штатив (треногу) удобно делать из ПВХ-труб.

Назначение и классификация приборов

Принцип работы устройства довольно прост: нужно поставить лазерный уровень на поверхность пола либо стены, запустить и дождаться, когда прибор будет создавать вертикальные или же горизонтальные линии разметки, в зависимости от используемой поверхности.

Но такой прибор в строительных магазинах стоит немало, поэтому лучше всего разобраться, как создать штатив для нивелира своими руками, тем более такая процедура не требует затрата особого труда.

На внешний вид юстировка больше походит на компактное устройство, которое можно установить на разные поверхности. Самые распространённые крепления аппарата проводятся с помощью следующих установок:

  • подставка в виде штатива;
  • магнитные крепления;
  • кронштейн;
  • специальные крепящие ремни.

Кроме принципа крепления, строительные устройства отличны друг от друга особенностями проекции луча лазера на поверхность стены и его направлением. Приборы, которые применяются для определения направления, создают проекцию на поверхности в виде точки. Уровни же, которые разграничивают плоскость, включают в своё строение специальную систему оптики, которая разворачивает луч в саму плоскость. Сегодня опытные строители выделяют следующие типы лазерных систем:

  1. Ротационный прибор, который может крутиться вокруг свой оси, образуя при этом чёткие очертания. Такой аппарат обладает прочным корпусом, хорошо защищённым от действия факторов извне. Такое изделие часто применяется для различных строительных работ: от заливки пола и до создания потолка.
  2. Позиционный аппарат, который включает в себя два источника излучения, он помогает проецировать видимую строителем плоскость. Такое устройство чаще всего используется для обустройства помещения.
  3. Прибор самовыравнивающего характера — нивелир, в который входит специальный маятник, который может излучать около пяти лучей. На таком прибор может также быть прицел крестообразного типа.

Описание и устройство лазерного уровня

Точечный лазерный уровень

Прибор показывает горизонтальность или вертикальность поверхности с помощью светодиодных индикаторов. Датчики дают яркую красную или зеленую линию, которая отражается на стене. Портативные лазерные указки облегчают работу строителям и рабочим-отделочникам, они экономят время для разметки, при этом с работой успешно справляется 1 человек.

Разновидности уровней с лазерным индикатором:

  • Точечный. Простой вариант предусматривает один направленный луч, который не вращается, и дает изображение на поверхности в виде точки. Модели передают луч на плоскости пола, стен, его используют на больших площадях.
  • Линейный. Самый популярный тип измерителя передает на поверхность одну или две параллельных черты яркого цвета. Некоторые модели выдают крестообразные линии под углом 90°. Дальность пробивки — до 30 м, такое расстояние вполне приемлемо для монтажа, отделки, ремонта.
  • Ротационный тип. Приспособление относят к сложным приборам, которые имеют расширенную функциональность и работают по принципу нивелира. Вращающийся луч координирует область на все 360°, проводит круговую линию на расстоянии до 0,4 км. На больших дистанциях нужен приемник луча.

Какой у вас лазерный уровень?

Точечный 21.43%

Линейный 57.14%

Самодельный 21.43%

Проголосовало: 14

Плюсы и минусы самодельного лазерного уровня

Не требует специальных деталей Возможность регулировки по заданным параметрам, высокая точность Дальность лучей 25-30 м Высокая скорость приема и передачи отметок Простое изготовление Универсальность применения Возможность корректировки точности Низкая стоимость

Небольшой радиус лучевой развертки Внешний вид уступает покупным приборам

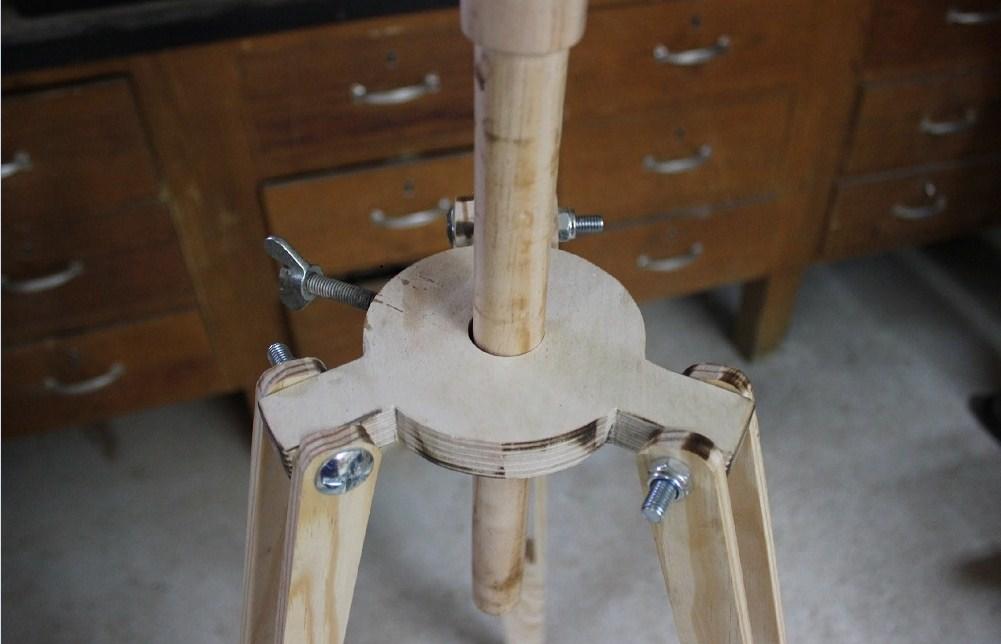

Инструкция: как сделать своими руками штатив для лазерного уровня

Самодельный штатив-указатель можно сделать разными способами: с магнитным креплением, где присутствует и линейка; применяя крест-штатив; используя ремни для крепления. Наиболее часто используемым креплением является применение штатива от старого фотоаппарата, на который приделывается вращающийся механизм от старого плеера. Сверху устанавливается старый диск, на который прикрепляются крест-накрест лазерные указки.

Штатив для лазерного уровня можно изготовить из любого материала: дерева, металла

Если необходимо быстро сделать нужные отметки во время работы, а под рукой не оказалось указки с лазером, есть пошаговое руководство, для создания самому одноразового уровня, без применения штатива.

Чтобы сделать подобный указатель, который устроен наиболее простым способом, и имеет самовыравнивающийся элемент, необходимо:

  • Подготовить небольшую миску или ведро с водой;
  • Взять кусок пенопласта в виде прямоугольника и закрепить с помощью резинки лазерную указку;
  • Емкость с водой устанавливается на определенную нужную высоту, в нее опускается пенопласт с указкой, затем ее необходимо включить.

Через несколько минут, вода успокоится и с помощью перемещения пенопласта можно получить готовые точки.

Вариант №1 – Используем ровную подставку

В первом случае для того, чтобы самостоятельно сделать прибор, нам потребуются следующие материалы:

  • обычная лазерная указка (показана на фото выше; если не завалялась с прошлых лет, можно купить, цена небольшая);
  • пузырьковый строительный уровень;
  • деревянный колышек, длиной от 1 до 1,3 метра, диаметром от 5 до 6 см;
  • небольшой кусок резины;
  • лист фанеры либо доски по длине уровня.

Подготовив все материалы, можно переходить к сборке самодельного устройства. Чтобы Вам было понятнее, как сделать лазерный уровень своими руками, предоставляем пошаговое руководство:

Подготавливаем лазерную указку. Чтобы луч был более ярким и четким, пробейте стеклышко в насадке. Для этого заклейте насадку картоном и аккуратно разбейте стекло. Усовершенствуем строительный уровень. Сверху на инструменте нужно закрепить указку, для чего лучше использовать хомуты. Чтобы в дальнейшем была возможность немного регулировать направление лазерного луча, подложите между уровнем и указкой кусок резины, как показано на чертеже. Собираем подставку. Сначала один из концов бруска нужно заточить, чтобы он хорошо заходил в почву. После этого необходимо из колышка и листа фанеры собрать надежную подставку своими руками, прикрутив лист ко второму торцу бруска саморезом

Обращаем Ваше внимание на то, что фанера должна быть прикручена строго перпендикулярно, иначе точность измерений оставит желать лучшего. Вот и вся инструкция по изготовлению

Как Вы видите, сделать простой лазерный уровень своим руками не сложно, однако проблема в том, что такую самоделку невозможно установить на твердую поверхность, к примеру, бетонную стяжку. Чтобы решить эту проблему, можно со второго конца колышка также ровно прикрутить доску, которая будет выполнять функцию подставки. Помимо этого можно сделать подставку, как у настоящего нивелира, однако изготовление тренога займет больше времени

Вот и вся инструкция по изготовлению. Как Вы видите, сделать простой лазерный уровень своим руками не сложно, однако проблема в том, что такую самоделку невозможно установить на твердую поверхность, к примеру, бетонную стяжку. Чтобы решить эту проблему, можно со второго конца колышка также ровно прикрутить доску, которая будет выполнять функцию подставки. Помимо этого можно сделать подставку, как у настоящего нивелира, однако изготовление тренога займет больше времени.

Пользоваться таким самодельным прибором из лазерной указки не сложно. Сначала подставка вбивается в землю, после чего выравнивается пузырьковым уровнем – пузырек должен находиться строго по центру. Далее указку нужно включить и спроецированную на стене точку отметить карандашом. После этого подставка аккуратно вращается по оси в горизонтальной плоскости до следующей отметки. Две точки соединяются между собой и все – ровная линия на стене готова, можно приступать к монтажу электропроводки!

Сразу же следует отметить, что не стоит спешить и приступать к важным разметочным работам с самого начала. Первым делом Вы должны убедиться в правильности работы самоделки, чтобы результат не стал для Вас плачевным. Для этого нужно сделать юстировку самодельного лазерного нивелира (другими словами проверить точность работы).

Самому произвести юстировку можно так:

  1. В лист фанеры, на котором установлен уровень, нужно закрутить саморез, длиной не более 120 мм. Шляпка самореза должна совпадать с проецирующей линией лазерной указки, как показано на чертеже.
  2. Далее необходимо включить указку и направить на одну из стен, после чего сделать соответствующую отметку карандашом. В эту точку нужно не полностью закрутить второй саморез.
  3. Теперь на шляпки вкрученных шурупов аккуратно устанавливается профиль под гипсокартон или любая другая планка, небольшого веса.
  4. На профиль устанавливается самодельный лазерный уровень и, если это требуется, планка выравнивается в горизонтальной плоскости на основании пузырька. Выравнивание нужно сделать, наклоняя выше/ниже тот край профиля, который расположен ближе к стене.
  5. Выровняв профиль по уровню, нужно вкрутить новый саморез в стене, если это потребуется, после чего убрать профиль.
  6. В конце концов, самодельный нивелир устанавливается на подставку и указка регулируется на новую точку (шляпу шурупа). Теперь Ваш прибор выставлен идеально ровно.

С помощью такого самодельного лазерного прибора можно самостоятельно сделать горизонтальные линии, чтобы провести скрытую проводку в доме. Однако не стоит слишком сильно доверять точности измерений, т.к. это не профессиональный инструмент и погрешность здесь довольно высокая.

Как сделать лазерный уровень своими руками

Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.

Тем более мы постараемся дать пошаговое руководство сборки девайса.

Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.

Второй вариант посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.

Первый шаг

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

  • Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
  • На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
  • Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.

Седьмой шаг настройка

Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.

По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.

Вертикальную линию можно проверить по простому нитяному отвесу.

Преимущества такого самодельного нивелира

  1. – очень низкая стоимость
  2. – проецирует видимые лазерные линии на стены, а не точку
  3. – самоустанавливающийся механизм
  4. – возможность сделать очень точную настройку минимальной погрешности.

Недостатки самодельного лазерного уровня

  • – долго устанавливается, так как нет магнитов снизу
  • – маленькая развёртка лучей
  • – кропотливая работа
  • – имеет не законченный вид

Где купить лазерный модуль

Для покупки можете воспользоваться двумя известными международными интернет – магазинами. Сложного в заказе ничего нет, просто следуйте навигационной инструкции и излучатель будет у вас за сущие копейки.

  1. 1. магазин
  2. 2. магазин
  3. Пробуйте, собирайте своими руками, если не получится или не хватит усидчивости, то всегда можно приобрести готовый продукт, хотя бы из подборки дешёвых лазерных уровней.
  4. Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Как сделать лазер в домашних условиях из старого DVD привода

Найдите нерабочий или ненужный DVD привод, имеющий функцию записи со скоростью записи выше 16x, которые выдают мощность более 160 мВт. Почему нельзя взять пишущий CD, спросите вы. Дело в том, что его диод излучает инфракрасный свет, не видимый человеческим глазом.
Извлеките лазерную головку из привода. Для доступа к “внутренностям” открутите винты, находящиеся на нижней части привода и извлеките лазерную головку, которая также удерживается с помощью винтов. Она может находиться в оболочке или под прозрачным окошком, а может и вовсе снаружи. Самое сложное – извлечь из нее сам диод

Внимание: диод очень чувствителен к статическому электричеству.
Добудьте линзу, без которой использование диода будет невозможно. Можно использовать обычное увеличительное стекло, но тогда каждый раз его придется крутить и настраивать

Или можно приобрести другой диод в комплекте с линзой, а потом заменить его на диод, извлеченный из привода.
Дальше придется купить или собрать схему для питания диода и собрать конструкцию воедино. В диоде DVD привода в качестве отрицательного вывода выступает центральный контакт.
Подключите подходящий источник питания и сфокусируйте линзу. Осталось только найти подходящий контейнер для лазера. Можно для этих целей использовать металлический фонарик, подходящий по размеру.
Рекомендуем посмотреть этот ролик, где все показано очень подробно:

Как проверить точность показаний пузырькового уровня

При покупке или перед началом работы с рулеткой или строительной линейкой с водяным уровнем необходимо их обязательно проверить. Для этого достаточно поставить инструмент на горизонтальную поверхность, запомнить положение пузырька воздуха относительно меток и затеи развернуть рулетку на 1800. Пузырек должен занять такое же положение относительно меток на колбочке, как и до поворота.

Как видно на фото, у этой рулетки уровень показывает не точно, после разворота ее на 180° левый край пузырька зашел под отметку, а до разворота не доходил до нее. Использовать такой инструмент для измерения уровня недопустимо.
