Крючок для вязки арматуры

Крючок для вязки арматуры – приспособление, позволяющее снизить трудоемкость работ по соединению арматурных прутков в единую двух- или трехмерную конструкцию. Металлический арматурный каркас применяют при заливке монолитных бетонных конструкций: фундамента, стен, перекрытий, опалубки. Вязку выполняют мягкой отожжённой проволокой, имеющей высокую пластичность и прочность на разрыв.

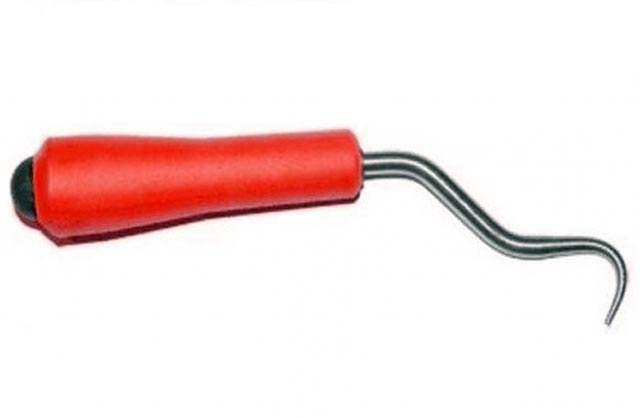

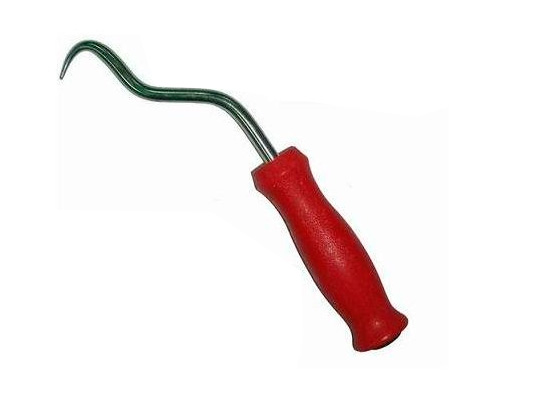

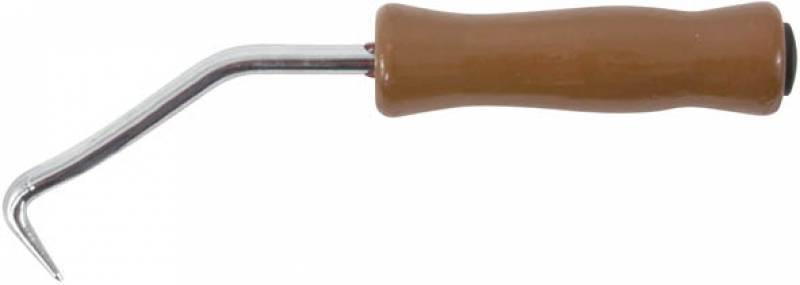

Конструкция обычного крючка

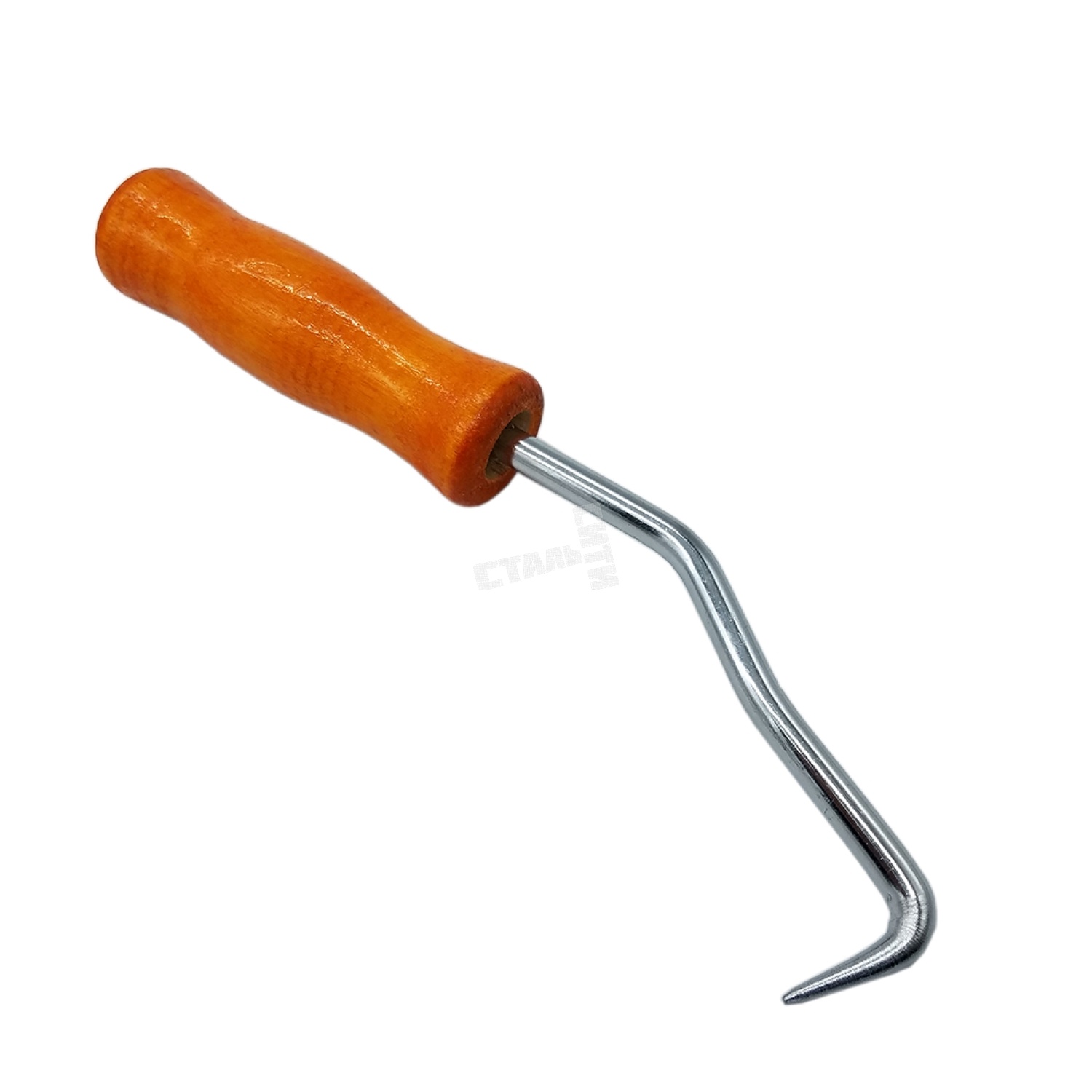

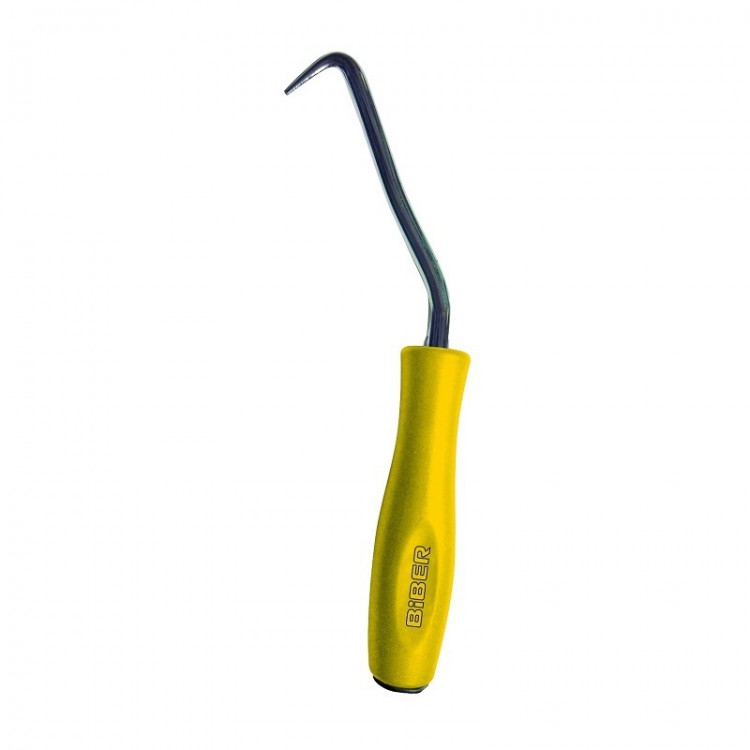

Простейший крючок для вязки арматуры представляет собой металлический стержень, изогнутый на конце в виде крюка для удобного захвата проволочной петли. Сам стержень имеет выгнутую форму, что в совокупности с подшипником, встроенным в ручку, позволяет производить быстрое его вращение, за счет чего обернутая вокруг соединения арматуры проволочная петля затягивается, скрепляя арматурные прутья.

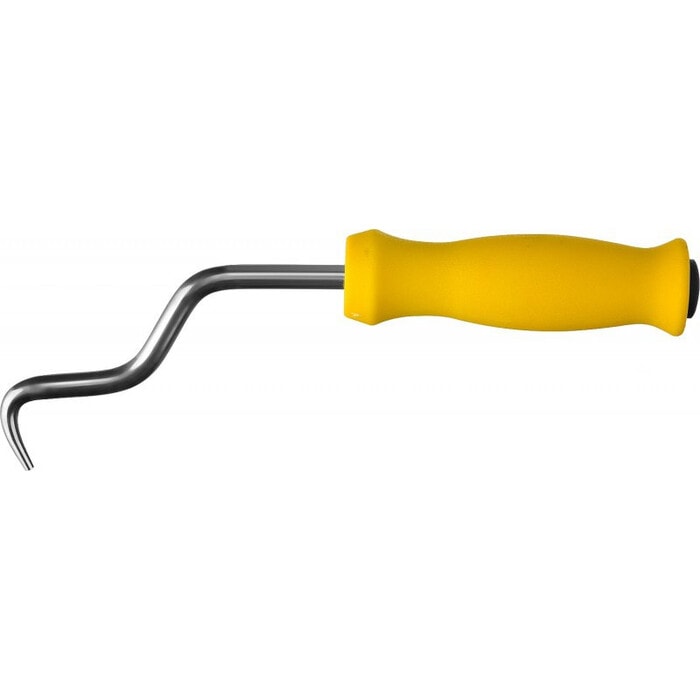

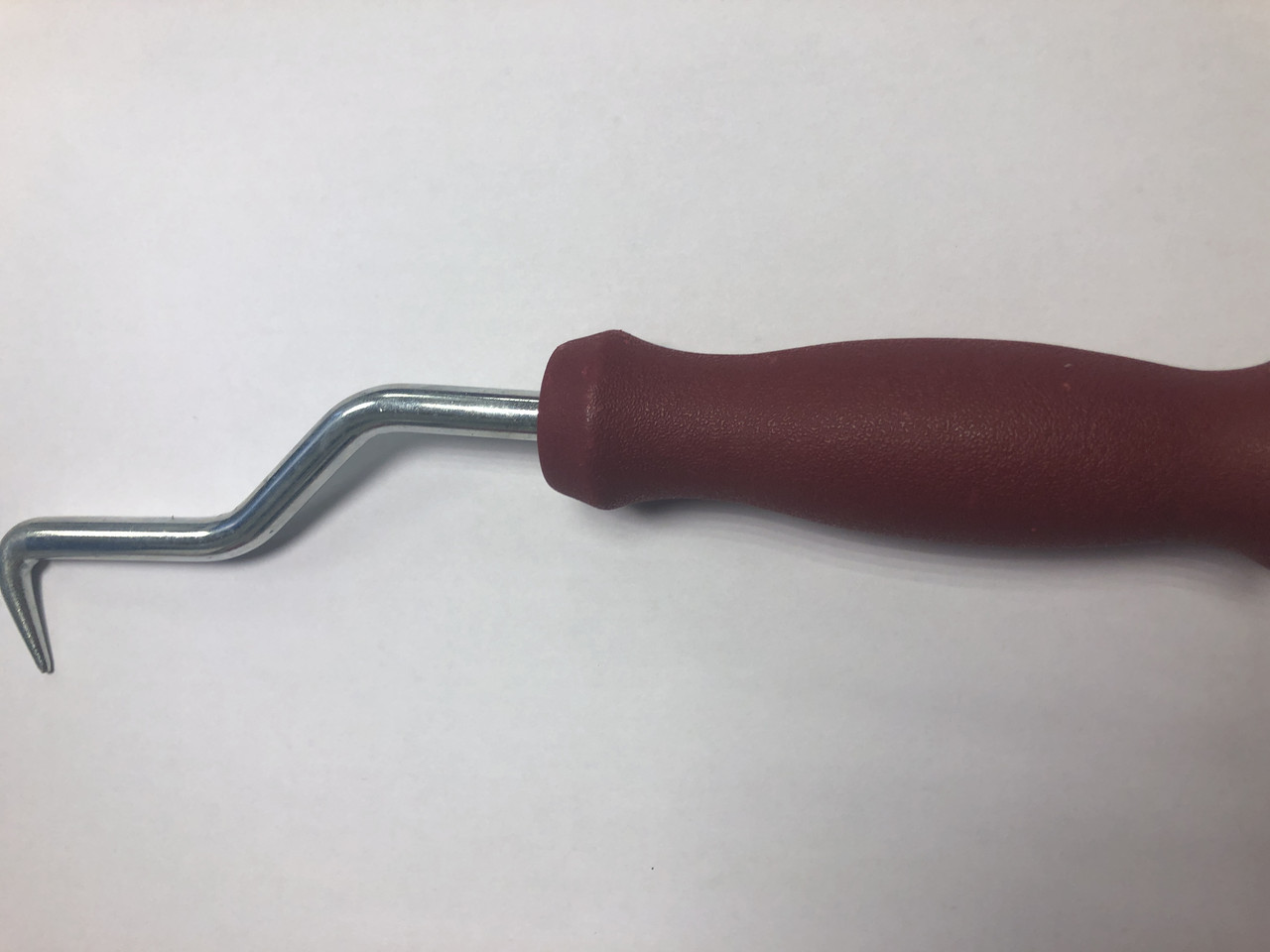

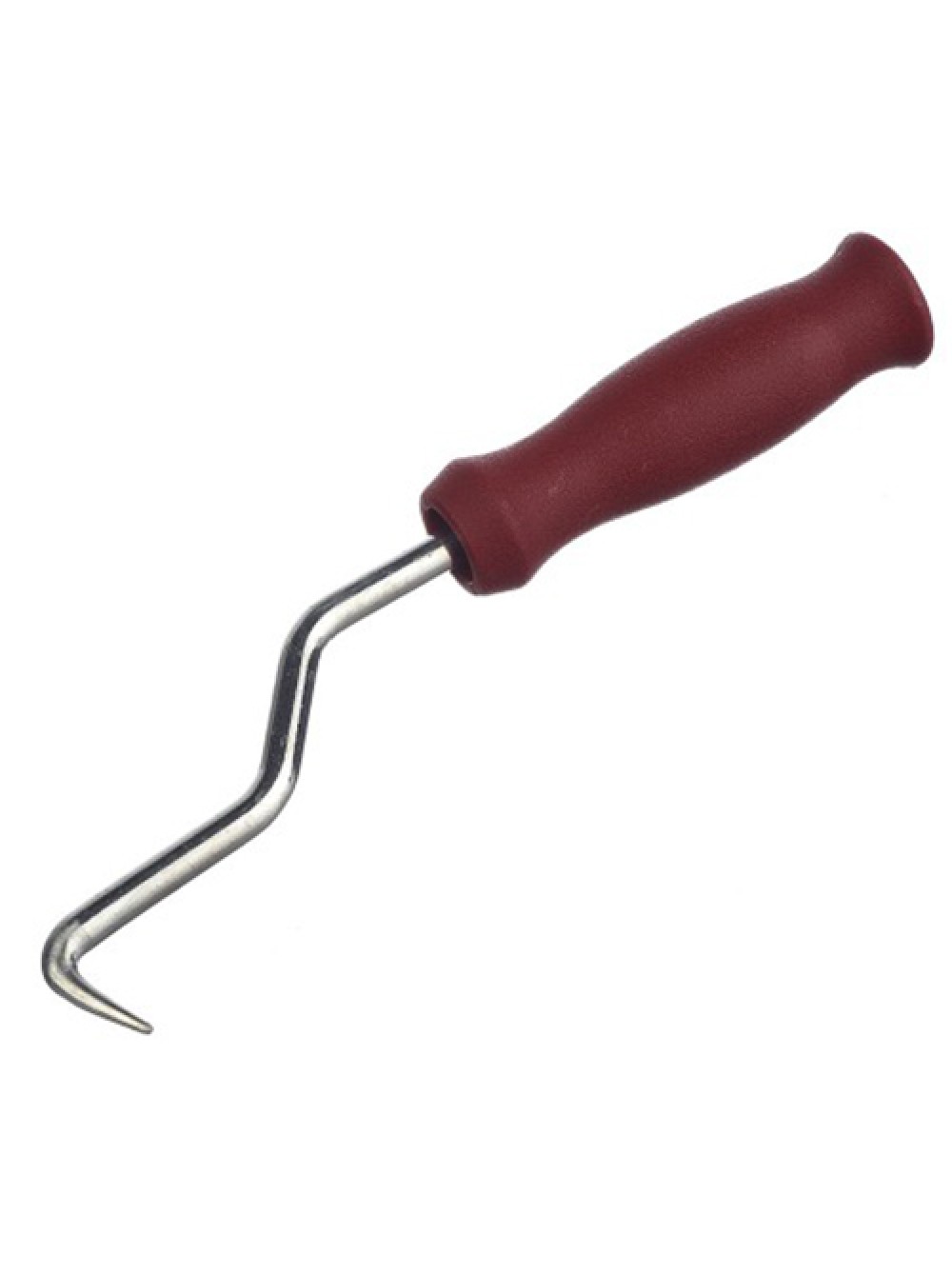

Крючок для вязки арматуры

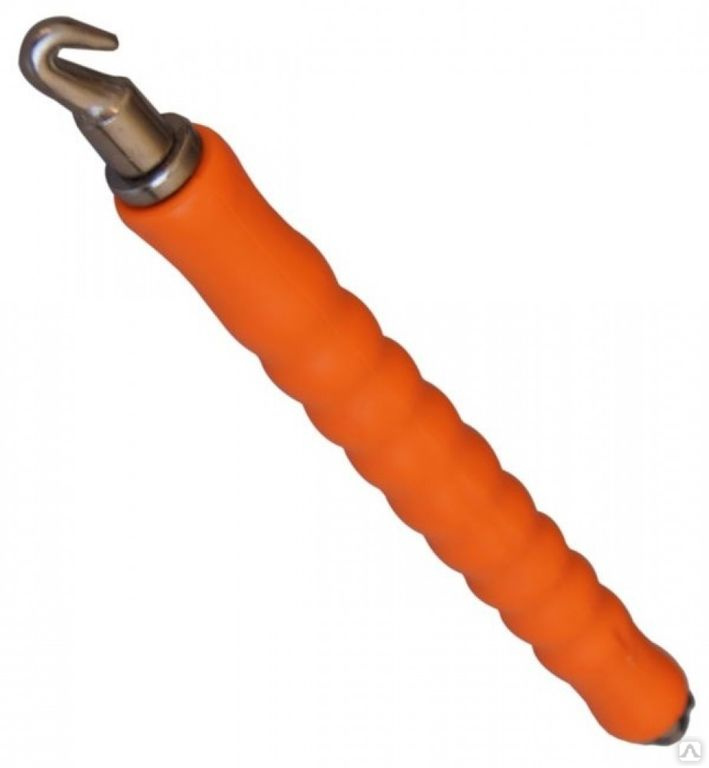

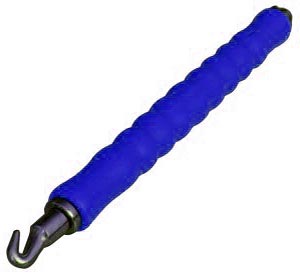

Конструкция винтового крючка

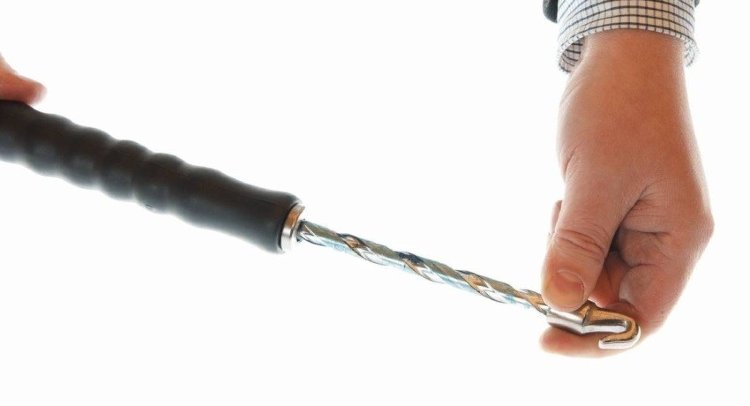

Винтовой крючок для вязки арматуры – механизированный вариант обычного крючка. Принцип действия схож: за счет вращения крюка-наконечника происходит затягивание петли. Разница в том, что вращение на наконечник передается через червячную передачу при поступательном движении ручки приспособления вверх и вниз. Скорость вязки при использовании механизированного крючка больше, цена его несколько выше, поэтому при большом объеме работы его приобретение целесообразно и позволит сэкономить время на вязку арматуры.

Крючок для вязки винтового крючка

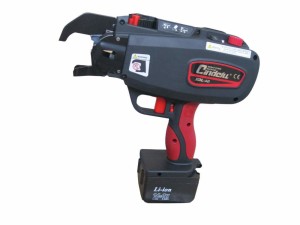

Пистолет для вязки арматуры

При строительстве большого объекта из монолитного бетона объемы вязки настолько велики, что есть смысл приобрести пистолет для вязки. Он полностью механизирует эту операцию: моток проволоки заранее заправляется в пистолет, при вязке соединения пистолет наматывает проволоку, затягивает и скручивает петлю, после чего отрезает излишки. Расход проволоки при таком способе вязки несколько выше, зато натяжение проволоки получается равномерным. Скорость работы значительно выше, чем при вязке простым крючком. Пистолет для вязки – дорогой инструмент, поэтому его покупка и применение целесообразны только для больших объемов работы.

Пистолет для вязки арматуры

Крючок для вязки арматуры своими руками

Для сооружения фундамента небольшого дома или выполнения опалубки тратиться на покупку инструмента не обязательно, вполне можно сделать крючок самостоятельно. Можно взять ручку от малярного валика и согнуть ее под нужным углом, конец слегка заточить и сформировать в виде крюка. Для механизации процесса можно изготовить стержень необходимой формы из прутка, сварочного электрода или длинного гвоздя и закрепить импровизированную насадку в шуруповерте.

Технология вязки

Проволоку режут на отрезки около 40 см, сгибают их пополам в виде петли. Подготовленную проволоку вперед петлей заводят под пересечение арматуры и поднимают вверх, свободные концы накидывают сверху и зацепляют за петлю. Под полученную обвязку заводят крюк и вращают его таким образом, чтобы проволока образовала скрутку и стянула арматурные прутки.

Для особо ответственных соединений проволоку можно слабо обмотать вокруг пересечения арматуры несколько раз, после чего закрутить полученную петлю аналогичным образом.

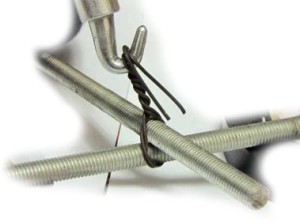

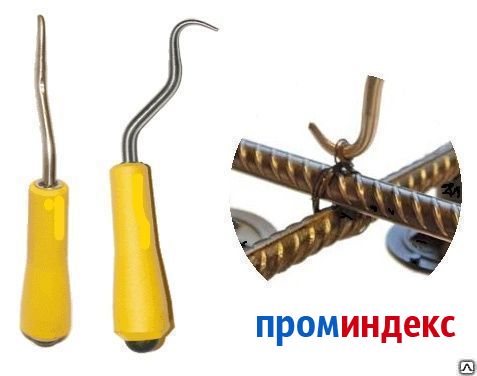

Образец связанной арматуры при помощи крючка

Преимущества и недостатки соединения сваркой

Несмотря на то что это разные технологии, правильный выбор может сэкономить средства и время на строительство, при этом без потерь прочности конструкции. Метод соединения элементов сваркой, раньше считали одним из самых надёжных и эффективных. Однако, подобная технология не всегда является уместной. Обычно её использовали при монтаже громоздких каркасов, которые усиливают фундамент для многоэтажных домов и габаритный коттеджей.

Подобный метод имеет некоторые недостатки:

1. Требуется иметь навыки работы со сварочным аппаратом, иначе нужно потратиться на услугах профессионального сварщика. Себестоимость в таком случае увеличивается.
2. Места сварки – слабое место конструкции. Там прочность каркаса становится ниже.
3. Метод не подходит, если использовать стеклопластиковую арматуру. К тому же арматура А-400 (А-3), которая является самой востребованной, не может быть соединена посредством сварки. Только пруты с индексом «С» подойдут для работы, например: арматура А500С.

Инструкция по изготовлению крючка

Заводские изделия часто не могут полностью удовлетворить потребности строителей, особенно когда предстоят большие объемы работ по вязке каркаса для фундамента. Рассмотрим, как сделать крючок для вязки арматуры своими руками.

Чаще всего работники указывают на недостаточную длину стержня, что не дает возможности вязать узлы в труднодоступных местах, или на неправильный изгиб кончика. В таких случаях приходится делать вязальный крючок прямо на стройплощадке из подручных материалов.

Из арматуры

Для изготовления самодельного крючка понадобится не более двух часов. Такой инструмент арматурщик делает по нужным размерам под свою руку. Чтобы сделать крючок из арматуры, нужно приготовить:

• отрезок рифленой арматуры длиной 350-500 мм. Толщина прута — не более 10 мм;
• заготовка для рукоятки из дерева или пластика;
• две шайбы с внутренним диаметром равным толщине прута;
• две гайки или два подшипника;
• пассатижи;
• топор;
• электродрель со сверлом по дереву 10 мм;
• углошлифовальная машинка с диском для резки металла;
• наждачная бумага.

Последовательность действий при изготовлении крючка для вязания арматуры своими руками:

Чтобы придать будущему изделию гладкую поверхность, железные ребра срезают с прута углошлифовальной машинкой. Этот пункт можно было бы пропустить, если сразу взять гладкий арматурный прут, но рифленые пруты обладают более высокой прочностью и лучше подходят для изготовления самодельного инструмента.

Деревянную заготовку просверливают по центру, подгоняя отверстие под диаметр прута. Делать отверстие нужно точно по центру ручки. После подгонки ручки, ее шлифуют наждачной бумагой.

• На один конец прута наваривается стопорная гайка, не позволяющая ручке слетать. Для этой цели также можно использовать подшипник. На прут последовательно одевают шайбу, деревянную ручку, снова шайбу и гайку. Чтобы ручка хорошо проворачивалась при вязке проволоки, между шайбами должно оставаться небольшое расстояние. Поэтому, при наваривании второй гайки, нужно между ручкой и шайбой подложить сложенную в несколько раз бумагу, которую потом легко удалить.
• Второй конец прута затачивается с помощью углошлифовальной машинки и диска по металлу.
• Отступив от ручки 15-20 мм, прут изгибают под углом 140 градусов, как показано на рисунке. Отступив от места сгиба еще 20 мм, прут еще раз загибают под углом 100 градусов. При работе нужно следить, чтобы все изгибы не выходили за пределы одной плоскости.

Чтобы ручка не рассохлась и не треснула, ее прокрашивают пропиткой дважды. После высыхания пропитки наносится лак.

После завершения работ проводят пробную вязку. При необходимости, меняют углы загиба прутка, подстраивая инструмент под себя.

Из электрода

Если необходимо выполнить небольшой объем работы, можно изготовить крючок для вязания арматуры своими руками из электрода. Понадобятся:

• углошлифовальная машинка;
• плоскогубцы;
• электрод 4 мм.

Даже неопытный мастер потратит на изготовление крючка из электрода не более 10 минут. Алгоритм действий следующий:

• с электрода удаляется флюс;
• от конца отступают 20 мм и загибают пруток под углом 90 градусов;
• от второго конца делают отступ в 40 мм и так же загибают пруток под углом 90 градусов;
• двигаясь от второго конца далее, на расстоянии 120 мм от первого загиба вновь изгибают пруток под углом 90 градусов;
• откладывают еще 50 мм и делают еще один загиб под тем же углом;
• конец инструмента затачивают углошлифовальной машинкой.

Из шуруповерта

Еще проще самостоятельно сделать вязальный полуавтомат из шуруповерта. Вместо стандартных бит, в него вставляют кровельный гвоздь, у которого откусывают кусачками шляпку. Кончик гвоздя загибают под нужным углом – инструмент готов

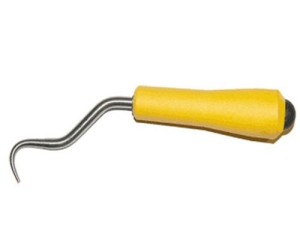

Вязальный крючок для арматуры

При монолитном строительстве перед заливкой бетона устанавливают арматуру, формирующую надежный каркас. Чтобы он не менял свою форму под действием бетонного раствора прутья необходимо закрепить между собой. Наиболее простой и быстрый способ соединения осуществляется при помощи крючка для вязки арматуры.

Он состоит из: ручки, удобной для захвата, и изогнутой части, которой выполняют крепление. Конструкция позволяет развивать хорошую скорость при формировании узлов. Крючковая деталь свободно расположена в ручке, поэтому поворачивается в нужную сторону. Процесс вязки сопровождается движениями, схожими с помешиванием краски деревянной лопаткой. Узлы формируются при помощи проволоки. Несложное устройство позволяет скрепить несколько арматурных стержней в единую конструкцию.

Виды и применение

Для соединения прутьев используют различные по конструкции приспособления. Различают:

1. Ручной крючок — изделие, состоящее из металлического изогнутого стрежня и деревянной ручки. С его помощью легко захватывать петлю и затягивать ее, скрепляя туго прутья арматуры. Высокую скорость вращения обеспечивает специальная рукоятка с установленным в ней подшипником. Купить ручной инструмент можно за 190 руб/шт.
2. Вязка арматуры винтовым крючком позволяет увеличить производительность. Встроенный червячный механизм вступает в работу при силовом воздействии на рукоятку, в результате чего осуществляется автоматическое затягивание узла проволокой. Ручка инструмента имеет прорезиненную основу, а рабочая деталь выполнена из оцинковки. Цена крючка реверсивного для вязки арматуры — от 600 руб/шт.

Применяется изделие для любых работ, связанных с монолитным строительством. Наиболее часто – организация ленточного фундамента, возведение жилых или административных зданий. В частном строительстве вязка арматуры необходима при формировании каркаса для септика или хозяйственных построек. Для дома используют самодельный крючок.

Достоинства и недостатки

Рассматривая возможности крюка, его сравнивают с альтернативными методами. В качестве них выступают сварка, которая не обеспечивает надежное крепление, или пистолет для вязки, который не подходит для труднодоступных мест.

К преимуществам ручного прибора относят:

• низкую стоимость;
• простоту эксплуатацию.

Среди недостатков отмечают утомительность процесса, если требуется сделать множество соединений, и невысокую производительность.

Вязка арматурывинтового типа отличается следующими достоинствами:

• долговечностью инструмента;
• простотой использования;
• высокой скоростью.

В процессе применения недостатки не выявлены. К ним можно только отнести высокую стоимость при сравнении с ручным устройством. Если планируются работы на крупном объекте, тогда лучше купить крючок автоматический для вязки арматуры.

Стандарт — не правило

При обустройстве ленты фундамента, из арматуры вяжут пространственный каркас. Под закладку основания для небольшого одноэтажного дома (сечение небольшого основания 600×400 мм) подходят стандартные параметры:

• Арматура 12-14 мм применяется на горизонтальные несущие направляющие;
• Тонкие прутья диаметром 8-12 мм вяжутся перпендикулярными поперечинами, так как на них нет большой весовой нагрузки;
• Шаг и расстояние между поперечинами должны соответствовать нагрузкам, но не менее 200×200 мм и не более 500×500 мм. Обычно это расстояние выдерживают со значением 300x400x400 мм между осями, где 300 – показатель длины.

Вязка углов – довольно важный момент (а точнее — узел). Кроме пространственного каркаса можно проложить несколько тяг так, чтобы они образовали на стыке треугольник правильной формы. Концы делают не короче 150 мм, сгибают и вяжут проволокой в двух местах параллельно продольным прутьям. Закладывают их по углам фундамента, на верхний и нижний ярус каркаса.

Схема армирования примыканий. Армирование углов. Армирование тупых углов.

Приемы вязки проволокой.

Выпуски за границы конструкции – отдельная тема. При изготовлении каркаса надо помнить, что длина коротких краев поперечных арматур должна соответствовать простой формуле: диаметр, умноженный на 3. Например, для прута 10 мм выпуски делают на 25-30 мм от наружного края. При ячейке 40×40 см их нарезают с плюсовым допуском в 5,5-6 см.

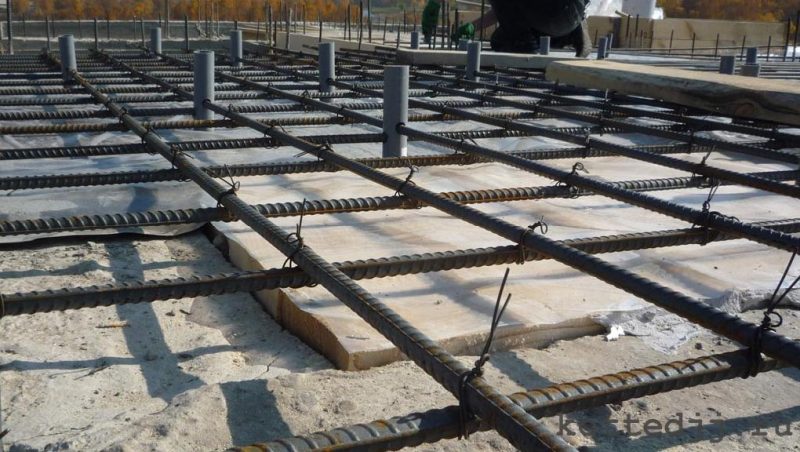

Фото пространственного каркаса.

Материалы

Проволока для вязки арматуры это самый необходимый элемент. Именно от неё зависит качество зафиксированности узлов. Для этого применяют проволоку обожжённого типа. У неё высокие показатели на разрыв, плотное прилегание к основанию арматуры. К тому же она эластична, поэтому будет отлично гнуться. Для самого процесса вязки пригодятся специальный вязальный пистолет, крючки и фиксаторы.

Наконец крючок возможно купить в магазине, либо изготовить самим для этого нужна рельефная арматура. Применение петель повышает надёжность и это крайне просто. Обучение вязанию происходит очень быстро, а вероятность ошибки сводится к нулю.

Для сборки каркаса используют специальную отожженную проволоку. Она прочная, но при этом достаточно мягкая. Это позволяет затягивать узлы, не рискуя порвать ее. Рекомендуемый диаметр данного материала зависит от сечения арматурных стержней и составляет от 1,0 до 1,4 мм.

Дешевая проволока идет без покрытия и называется черной. Более стойкая к коррозии имеет защитный слой из цинка.

Вязальная проволока изготавливается в двух вариантах: в бухтах и мерная (в отрезках). Работать с мотком сложнее, поскольку его приходится вручную резать на куски. Мерный материал можно сразу пускать в дело. Особенно удобна проволока, у которой на концах сделаны петли.

Как вязать арматуру на фундамент

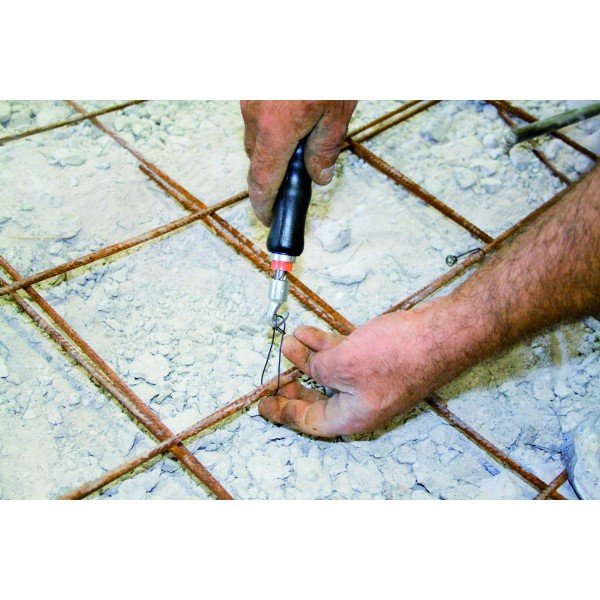

Порядок действий при вязке арматуры крючком

Так как чаще всего при вязке арматуры используют крючок, расскажем как им работать. Нарезанные куски вязальной проволоки нужной длины складывают пополам, чуть изгибают (загибают примерно треть длины). Просовывают согнутой стороной под место соединения (по диагонали). В образовавшуюся петлю вставляют крючок, свободные концы, которые находятся с другой стороны, тоже заводят на крючок, загибают. Теперь начинают вращать, скручивая витки и затягивая соединение (по часовой стрелке или против — смотрите по ситуации, делайте как удобнее). Когда узел приблизится к арматуре, крючок просто вынимают.

Тут нужно определиться с тем, насколько плотно затягивать узел. Нельзя перетянуть — проволока лопнет, и нельзя допустить, чтобы арматура болталась. Она должна прилегать плотно. Узел должен находиться не сбоку, а четко над местом пересечения. Потому крючок держите над крестовиной.

https://youtube.com/watch?v=RGjEm3Pa2Nc

Есть небольшая хитрость, которая позволит хорошо притянуть прутки друг к другу и закрепить их.  Примерно перед двумя-тремя последними витками, крючок нужно с усилием потянуть на себя, растянув проволоку. И с натяжением сделать последние витки. За счет эластичности проволока немного растягивается,  узел получается плотнее, арматура хорошо притянута.

Есть еще один способов вязки арматуры. Он отличаются только способом фиксации свободного конца на крючке: проволоку заводите немного за крючок и начинаете крутить. Описанный первым, кажется, — самый удобный. В том плане, что одна рука остается свободной, ею можно придерживать арматуру.

Узел должен быть ровно над местом соединения прутков арматуры

После того, как сняли петлю, все концы загибаете под соединение — так они не будут мешать, и вы не поранитесь и не порвете одежду во время дальнейшей работы.

Вязка арматуры шуруповертом

Нет такого процесса, который наш человек не попытается модернизировать на свой лад. Вот и вязка арматуры намного ускоряется с использованием обычного шуруповерта. Предварительно изготавливается крючок, закрепляется в держателе, выставляется самая маленькая скорость вращения.

Порядок действий такой же, как при использовании обычного крючка. Только после того, как закрепили свободные концы проволоки на крючке, на пару мгновений включаете шуруповерт. Затянув петлю, отключаете инструмент и снимаете ее с крючка. Попрактиковавшись, можно делать одну вязку за секунду.

Вязка при помощи пластиковых хомутов

Связать арматуру можно монтажными пластиковыми хомутами. Их также просовывают под соединение наискосок, вдевают конец в фиксатор и затягивают. Все происходит быстро.

Но насколько будет долговечным соединение при помощи пластиковых фиксаторов — вопрос. Пластику в стяжке, скорее всего, ничего не будет: он химически нейтрален. Но, он имеет приличный коэффициент удлинения. То есть, при длительной статической нагрузке он потянется. Прутки начнут «гулять», что может привести к разрушению стяжки. В сочетании с тем, что хомуты стоят дороже (пусть и не намного), этот вариант не выглядит таким уж привлекательным.

Технология работы с крючком

Неважно какой крючок для вязки арматуры мы используем, технология будет всегда одинаковая. Она предельно проста и доступна любому

Проволоку необходимо разрезать на куски длиной 30 – 40 см, впрочем, этот параметр может сильно зависеть от сечения прутьев.

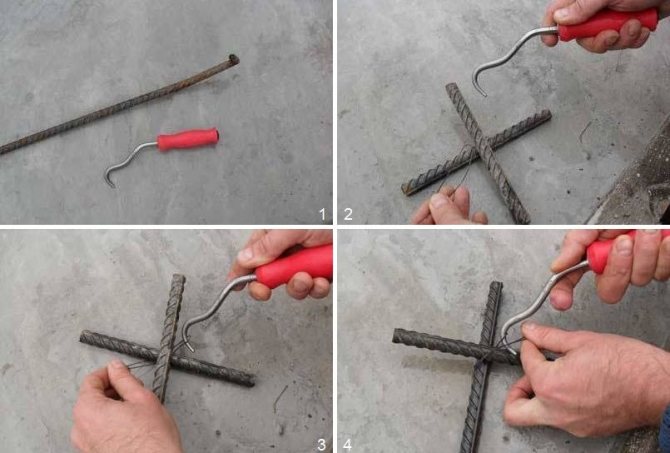

Шаги 1-4 — фиксация арматурного узла петлей из проволоки

Далее действуем по очень простому алгоритму:

Сложенный вдвое отрезок вязальной проволоки оборачивают вокруг того узла, который нужно скрепить.
Крючок вставляют в образовавшуюся проволочную петлю и зацепляют им другой ее конец

После этого совершают простые вращательные движения.
Несколько первых оборотов делаются достаточно быстро.
Затем скорость вращения замедляют и дотягивают узел с большой осторожностью, чтобы не порвать проволоку.
После этого крючок просто вытаскивают и делают контроль прочности соединения.

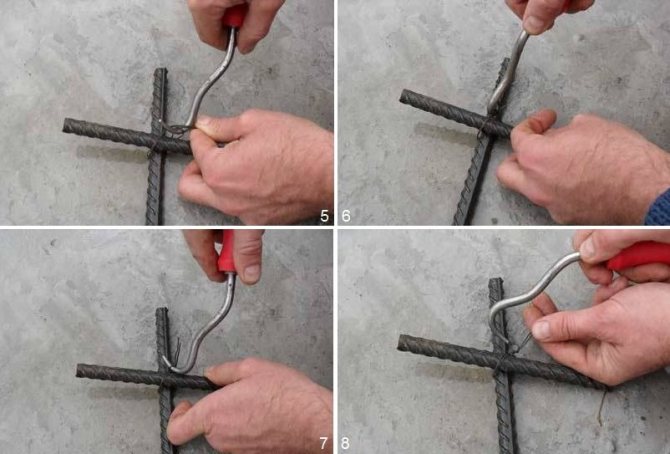

Шаги 5-8 — наматывание проволоки с помощью крючка

Крючок для связывания арматуры является простым, но очень необходимым инструментом, который из подручных средств несложно сделать самостоятельно.

Виды крючков для вязки

В зависимости от выполняемых работ требуется разнообразный инструмент:

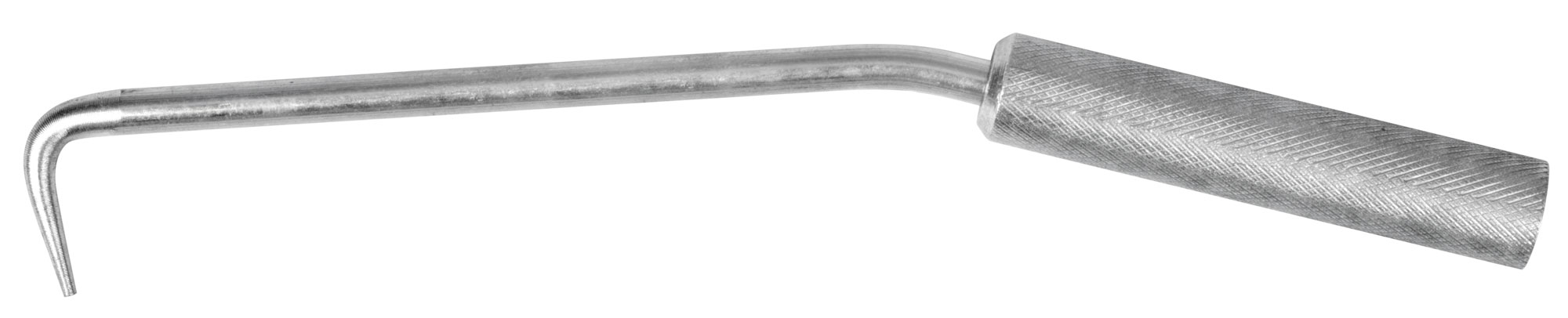

• Простой крючок. Состоит он из изогнутого стержня с загнутым крюком. Им ведется захватывание проволоки. С другой стороны расположена рукоятка со встроенным в нее подшипником. Благодаря ему, идет вращение инструмента, и петля туго затягивается.
• Винтовой крючок. Принцип вязания проволоки тот же. Но данный крючок для вязания арматуры является механизированным приспособлением. В конструкцию встроена червячная передача. Благодаря этому, идет поступательное движение крючка в период его вращения. Значительно увеличивается скорость вязки. Но и возрастает стоимость изделия. Поэтому применяется оно при больших объемах работы.
• Пистолеты для крепления. Такие изделия применяются в случае вязки арматуры под большие фундаменты зданий, где насчитываются тысячи узлов. Работа пистолета автоматизирована. Он заправляется мотком проволоки. Как только арматура совмещается, пистолет автоматически формирует узел в нужном месте. Затем лишняя проволока обрезается. К недостатку относится излишний расход материала, но это компенсируется лучшим натяжением. Значительно возрастает скорость вязки. Приспособление дорогое, поэтому используется только на крупных объектах.

Чем вязать каркас?

Для вязки арматуры могут использоваться следующие инструменты:

1. Крючок для арматуры.
2. Механический крючок.
3. Пистолет для вязки.

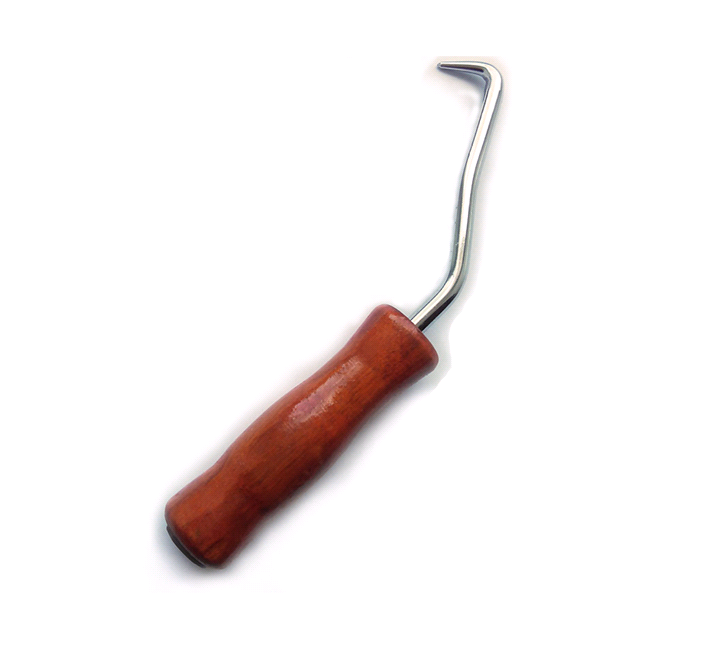

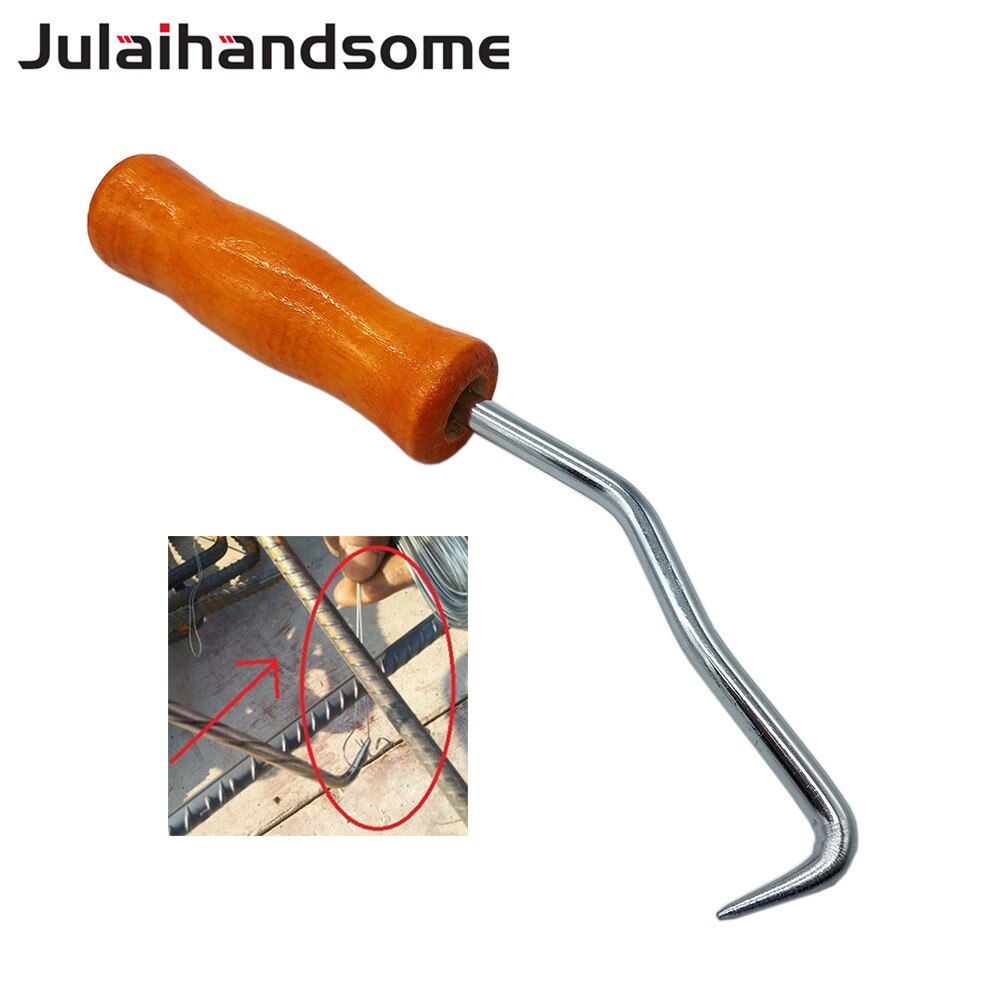

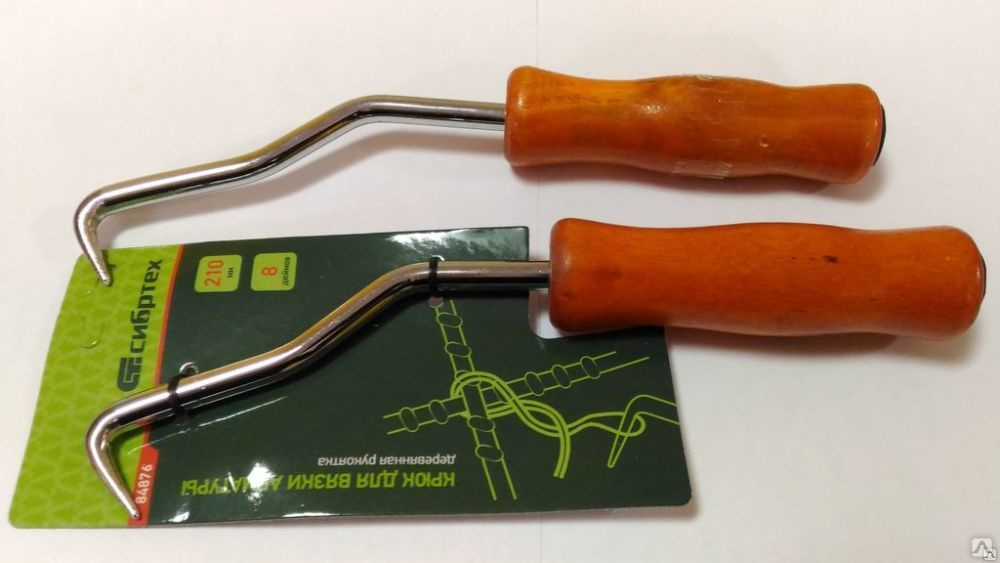

Вязальный крючок

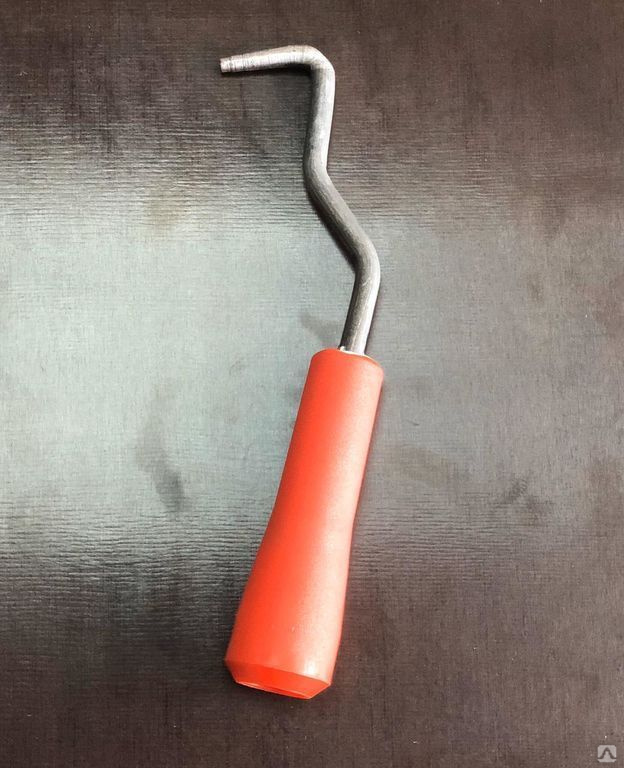

Первый вариант является самым простым и доступным. При необходимости его можно купить в специализированном магазине за сотню рублей и даже дешевле. Более того, он может быть изготовлен вручную при наличии подходящего материала – к этому вернемся позже. Минусом же является низкая производительность. Начинающий вязальщик, при наличии достаточного запаса проволоки, сможет выдать 6-10 вязок в минуту. Опытный мастер, проработавший в данной сфере не один год, достигает предела в 15-20 вязок. Но это, пожалуй, максимум. Поэтому на выполнение крупного объема работы уйдет довольно много времени. Также придется потратить время на то, чтобы нарезать проволоку кусками соответствующей длины и аккуратно сложить её. Так как даже для небольшого объекта могут понадобиться сотни кусков, этот фактор следует учесть.

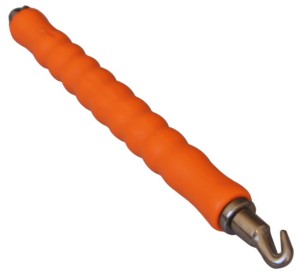

Винтовой крючок

Винтовой крючок является следующей ступенью развития инструмента для вязания арматуры. Внешне он немного напоминает обычный, но благодаря ему скорость вязки повысится, а работник будет уставать значительно меньше. Если при работе с обычным крючком специалист должен захлестывать концы проволоки и вручную закручивать их, то винтовой значительно удобнее. Захлестните петлю и концы, после чего аккуратно, но уверенно потяните на себя. Пластиковая рукоять будет зафиксирована в руке, а сам крючок начнет быстро крутиться, надежно затягивая петлю. Стоит такой инструмент от 600 до 1000 рублей – в зависимости от производителя и магазина. Станет прекрасным выбором, если нужно один раз выполнить работу на сравнительно крупном объекте. Скорость вязки возрастет, правда, проволоку по-прежнему придется резать и сгибать вручную.

Автоматический пистолет

Наконец, специальный пистолет. Если вы используете для вязки арматуры автоматический пистолет, то даже с самым крупным объемом работы без труда справится новичок, ранее никогда не занимавшийся подобной деятельностью. При работе с ним не нужно резать и сгибать проволоку – в пистолет заправлена катушка с проволокой, которая сгибается и режется автоматически. Достаточно прижать пистолет к стыку и нажать спусковой крючок – меньше, чем через секунду арматура будет плотно притянута. За минуту неопытный работник сможет сделать 50-60 вязок. Конечно, это безусловный рекорд. Увы, у вязального пистолета есть недостаток – стоимость. Самые простые модели стоят около 50 тысяч. К тому же, здесь подойдет не любая проволока. Нужно использовать специальную, имеющую определенный диаметр и жесткость, а она стоит значительно дороже обычной вязальной. Использование не подходящей проволоки может привести к выходу из строя дорогостоящего оборудования.

https://youtube.com/watch?v=_gI0UiAVPc4

Зная о разных видах вязальных приспособлений, вы сможете без труда сделать правильный выбор, решив, какой вариант вас устроит в полной мере.

Способы вязки арматуры

Перед тем как выбрать конкретный способ, следует знать, что прочность соединения должна обеспечивать устойчивость каркаса только во время заливки бетона. Наличие на поверхности арматуры спиральных выступов намного облегчает процесс – надо лишь плотно прижать прутки друг к другу и они автоматически сцепляются.

Как можно фиксировать арматуру?

Вязка стеклопластиковой арматуры

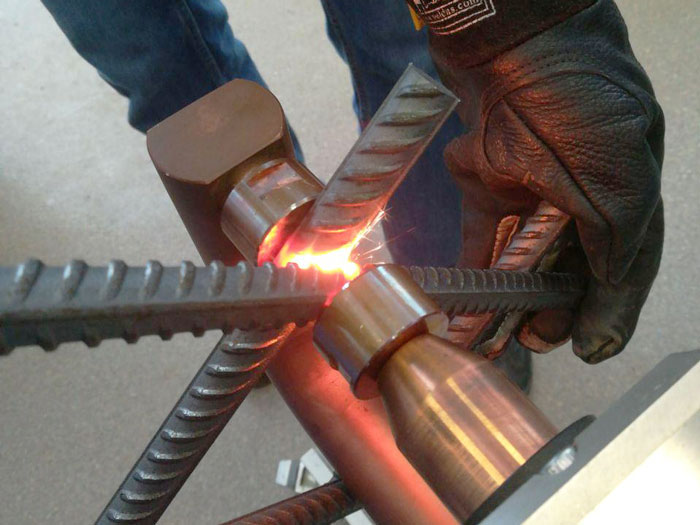

При помощи электрической сварки

Таким методом в настоящее время на стройках почти не пользуются, но лет 40 тому назад он был главным, только так делали каркасы на промышленных предприятиях железобетонных конструкций. Сварка обеспечивала надлежащую прочность больших армирующих поясов. Их готовили в отдельном цехе, а потом перевозили на линию заливки.

Сварка арматуры

Вязка проволокой не обеспечивала жесткости, часто прутки смещались от первоначального положения. Как следствие – появление брака.

Но у такого способа есть несколько существенных недостатков.

1. Во-первых, надо на рабочем месте держать сварочный аппарат и длинные кабели, что намного усложняет работы, приходится их перетаскивать между арматуринами, распутывать и т. д.
2. Во-вторых, существуют большие риски повреждения защитной изоляции кабелей об острые концы прутков, а это крайне опасно для жизни сварщика.
3. В-третьих, не на всех строительных объектах есть электричество.

При помощи вязальной проволоки

Вязка может выполняться ручным, полуавтоматическом или автоматическим методом. Последний вариант применяют только профессиональные строители, постоянно выполняющие эту операцию. Ручной метод обыкновенными крючками можно считать самым простым и доступным. Что касается скорости вязания, то она зависит не столько от инструментов и приспособлений, сколько от профессионализма рабочего.

Вязка арматуры

Именно на втором способе мы остановимся более подробно, промышленные варианты к индивидуальным застройщикам отношения не имеют.
