Кромочный фрезер по дереву. для чего нужен и как работать?

Разновидности ручных фрезеров

Погружной фрезер

В этом инструменте предусмотрено основание и две вертикальные штанги. Фреза направлена вертикально вниз. При обработке фрезер при помощи надавливания опускается вниз, а после окончания он поднимается обратно. В основании имеется отверстие, через которое фреза может выполнять обработку материала. Этот инструмент позволяет выполнять сверление отверстий, делать обработку замкнутых контуров, закругление краёв. У такого типа фрезеров есть еще названия: вертикальный или штанговый.

Погружные фрезеры

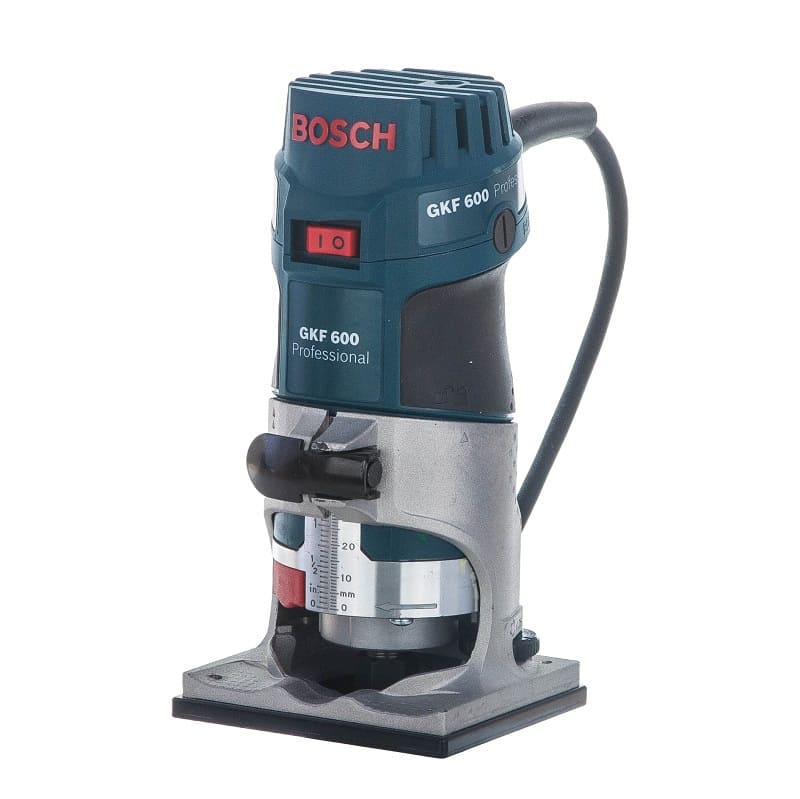

Кромочный фрезер

Его корпус выполняет функцию ручки, которую держат одной рукой. У основания фрезы имеется упор, расположенный перпендикулярно. Может применяться как в вертикальном, так и в горизонтальном положении. В процессе использования такой фрезер основанием прижимают к обрабатываемой детали и выполняют обработку кромки деревянной детали. Применяется для создания пазов, прорезывания канавок или снятия фаски. Его устройство позволяет выполнять операции, требующие высокой точности. Еще такие фрезеры называют «окантовочный фрезер» и «триммер».

Кромочные фрезеры

Ротационный фрезер

Его изготавливают в зауженном корпусе. Этот тип инструмента отличается высокой скоростью вращения. Его применяют для создания отверстий и выборки пазов. Его используют не только для работы с деревом, но и для ламината, плитки, гипсокартона и некоторых других материалов.

С помощью ротационного фрезера можно выполнять декоративную обработку материала. Такие устройства имеет небольшой вес, что позволяет мастеру тратить меньше усилий в процессе работы. Для определения глубины выполнения фрезерования предусмотрен регулировочный винт. Некоторые модели обеспечивают защиту от распространения пыли в процессе работы.

Ротационные фрезеры

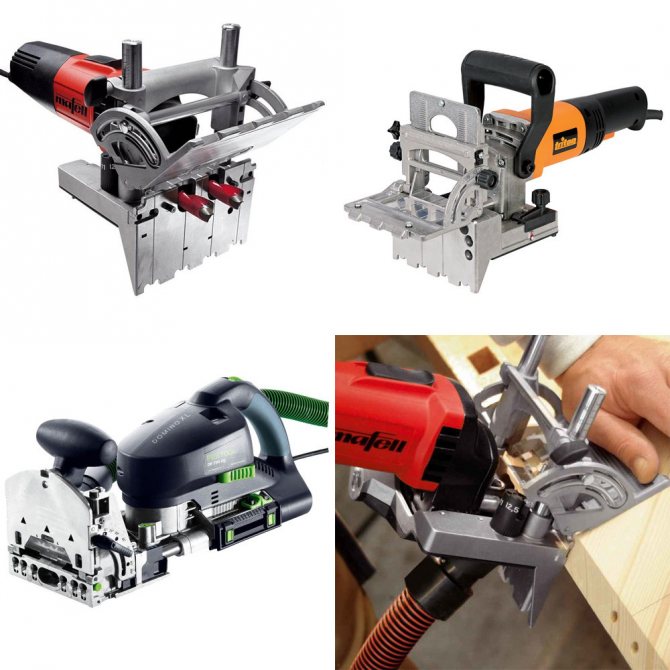

Ламельный фрезер

Этот инструмент предназначен для создания пазов различной формы. Он сделан таким образом, чтобы корпус можно было держать в одной руке. Имеется также ручка для другой руки. Предусмотрен упор, который расположен параллельно фрезе. С помощью этого инструмента обрабатывают кромки деревянных деталей. Сечение создаваемого паза зависит от формы фрезы.

Ламельные фрезеры

Присадочный фрезер

Основное предназначение такого фрезера — использование для создания шкантовых соединений, которые применяются для соединения элементов при сборке мебели. Представляют собой деревянные небольшие шипы и отверстия для них, сделанные на соответствующих деталях для сборки.

Присадочные фрезеры

Оборудование для работы с фрезами по дереву

Фреза – это основная деталь практически любого деревообрабатывающего инструмента. Ее можно установить:

• в обычную дрель;
• фрезерный станок (фрезер);
• промышленное оборудование.

Электроинструментом можно проводить грубую и более тонкую обработку дерева с высокой скоростью.

Дрель

Применение фрез дает возможность домашним умельцам значительно расширить функциональные возможности обычной дрели, предназначенной только для сверления. При этом дрель превращается в универсальный инструмент, при помощи которого можно будет обрабатывать детали, изготовленные из различных пород дерева.

Используя фрезы по дереву, предназначенные для работы с дрелью, можно получать отверстия большого диаметра без применения специальных насадок на дрель типа балеринка или коронка (корончатая насадка).

Для работы с дрелью используют только пальчиковые фрезы, режущие кромки которых имеют самую разнообразную форму. Кроме того галтельные, кромочные (четвертные) и конусные фрезы часто оснащают опорным подшипником, с помощью которого ограничивают глубину врезания лезвий в древесину.

Режущие лезвия могут быть заостренными или затылованными. У заостренных зубьев передняя и задняя поверхности плоские, причем затачивают по задней поверхности.

При этом во время перезаточки режущая часть может изменить свои геометрические размеры. Избежать этого можно, используя инструмент с затылованными лезвиями. У них плоской выполнена только передняя поверхность, по которой и осуществляется заточка. Перезатачивать такие фрезы можно много раз, не опасаясь, что изменится геометрия режущих кромок.

Фрезер

Ручной фрезер – это инструмент, который предназначен для обработки различных пиломатериалов и изделий из них. Он отличается от дрели наличием регулируемой опорной платформы и способностью работать на высоких оборотах (до 30 тыс. об/мин). С помощью фрезера можно с высоким качеством:

• сращивать разные заготовки, соединяя их способом «шип/паз» (кромочные работы), снимать фаску с бруса;
• врезать фурнитуру, замки, петли;
• формировать объемные формы на плоских поверхностях (декорирование);
• вырезать деревянные заготовки, имеющие сложную конфигурацию.

Для выполнения этих работ используют кромочные, пазовые, копировальные и концевые фрезы по дереву.

Пазовые фрезы используют, когда нужно получить углубления определенной формы, например, в форме буквы Т (Т-образные), полукруглые или типа «ласточкин хвост».

Кромочные фрезы используются при изготовлении кромок на деталях из дерева. Как правило, их оснащают упорным подшипником, который предотвращает излишнее погружение инструмента в тело детали. Кроме того, он позволяет регулировать глубину вылета. Если подшипник не предусмотрен, то надо применять параллельный упор или шаблон.

Для декоративной обработки филеночных деталей используются фигирейные фрезы горизонтального типа. Они достаточно тяжелые и имеют большой диаметр. Учитывая большие усилия, которые необходимы при работе с такими фрезами, их оснащают хвостовиком, диаметр которого составляет 12 мм. Их применяют на стационарном оборудовании.

У концевых фрез по дереву для ручного фрезера режущие кромки расположены на торце рабочей поверхности. Кроме того в работе принимает участие и боковая кромка, что позволяет перемещать вращающую фрезу в плоскости опорной площадки. Качество обработки поверхностей определяется количеством режущих лезвий. Как правило, концевые фрезы имеют монолитную конструкцию, но встречаются и составные.

Отдельную группу концевых изделий составляют фрезы Шейпера – шарошки (борфрезы).

Используют их на промежуточных этапах обработки, а также в случаях, когда необходимо осуществить финальную доводку конфигурации детали. Их режущая кромка представляет собой крупные насечки (зубья)

Работая с шарошкой, важно правильно выбрать режим. Это позволит избежать поджога дерева, который возможен при повышенном числе оборотов

А оригинальная борфреза «кукуруза» (шарошка с винтовым расположением зубцов) обеспечит снижение нагрузки на вал электромотора фрезера.

Копировальные фрезы – это редко встречающийся вид инструмента для ручного фрезера. Они отличаются не только количеством режущих кромок, но и размещением опорных подшипников, которые могут располагаться с любой стороны. В некоторых моделях предусмотрено два подшипника (сверху и снизу). Во время работы подшипник двигается по шаблону, благодаря чему обрабатываемая заготовка приобретает заданную форму.

Последовательность работы с кромочным фрезером

Рассмотрим его на примере одной из наиболее удачных моделей подобной техники, предназначенной для работ по дереву – триммера Makita rt0700cx2. Данный кромочный фрезер отличается повышенными требованиями к электробезопасности, но не предназначен для работ в условиях низкой освещённости, поскольку подсветка рабочей зоны отсутствует. Наличие поворотного основания позволяет производить работы по обработке прямых и наклонных кромок, фрезеровать углы, и даже выполнять так называемое погружное фрезерование, когда обрабатываемый участок поверхности заготовки располагается с противоположной стороны от плоскости расположения триммера.

Ручной фрезер имеет блочное исполнение узлов, поэтому разборка агрегата (например, с целью замены щёток или очистки) не занимает много времени. Желательно иметь комплект кромочных фрез, которые подойдут для применения к конкретному триммеру, а также подходящие ключи для удобной смены оснастки.

Подготовка кромочного фрезера к работе выполняется в следующей последовательности. В зависимости от вида поверхности обрабатываемого изделия подбирается нужный вид опорной подошвы (их в базовой комплектации имеется не менее трёх, все отличаются удобством и устойчивостью, и выполнены из литого алюминиевого сплава). Аналогично выбирается цанга с нужным посадочным диаметром под фрезу.

При помощи резинового ролика устанавливается нужная глубина фрезерования кромки. Перед непосредственным применением ручной фрезер включают на холостой ход, чтобы выявить возможное наличие вибраций: они возможны, если достаточно тяжёлый (вес 1,8 кг) фрезер будет располагаться неперпендикулярно рабочей оси вращения фрезы.

Если объёмы фрезерования большие следует присоединить пылесборник. Затем фиксируют блокировочный рычаг, включают триммер, и плавно перемещают оснастку двумя руками до ограничителя. Качество готового результата обеспечивается минимальными зазорами в направляющих подошвы, а также применением высокоточного подшипника, снижающего биение цанги в процессе фрезерования.

Какие бывают фрезеры

Выпускаются разные виды инструмента. Отличаются они назначением и областью применения. От выполняемых функций зависит тип конструкции.

Погружной (вертикальный или штанговый)

Названием данный вид фрезера обязан направлением головки, которая двигается вверх и вниз в рабочем состоянии. Режущий элемент как бы погружается в поверхность древесины во время прохода по двум направляющим штангам.

Инструмент применяют для выполнения стандартных фрезеровочных задач: пазы, желобки, канавки, отверстия, округление торцов, снятие фаски, формировка профиля кромки. Область применения – преимущественно в домашних хозяйствах и небольших производственных цехах.

Аккумуляторный кромочный фрезер Makita DRT50Z

Кромочный (окантовочный или триммер)

Узкопрофильный инструмент, функции которого ограничиваются формировкой окантовки на деревянных заготовках. Оборудование также делает выемки, канавки, пазы, снимает фаску. Фрезер хорошо работает на таких типах древесины, как фанера, ламинат, шпон.

Используется агрегат на деревообрабатывающих производствах, в мебельных цехах. При ежедневной работе на предприятии окупается. Для частного применения не подходит из-за высокой цены и ограниченной функциональности.

Ламельный (присадочный)

Фрезер малофункциональный. В круг выполняемых задач входит создание парных отверстий, предназначенных для соединения кантами и нагелями. Область применения: мебельные цеха, стройка.

Последовательность работы с кромочным фрезером

Рассмотрим его на примере одной из наиболее удачных моделей подобной техники, предназначенной для работ по дереву – триммера Makita rt0700cx2. Данный кромочный фрезер отличается повышенными требованиями к электробезопасности, но не предназначен для работ в условиях низкой освещённости, поскольку подсветка рабочей зоны отсутствует. Наличие поворотного основания позволяет производить работы по обработке прямых и наклонных кромок, фрезеровать углы, и даже выполнять так называемое погружное фрезерование, когда обрабатываемый участок поверхности заготовки располагается с противоположной стороны от плоскости расположения триммера.

Ручной фрезер имеет блочное исполнение узлов, поэтому разборка агрегата (например, с целью замены щёток или очистки) не занимает много времени. Желательно иметь комплект кромочных фрез, которые подойдут для применения к конкретному триммеру, а также подходящие ключи для удобной смены оснастки.

Подготовка кромочного фрезера к работе выполняется в следующей последовательности. В зависимости от вида поверхности обрабатываемого изделия подбирается нужный вид опорной подошвы (их в базовой комплектации имеется не менее трёх, все отличаются удобством и устойчивостью, и выполнены из литого алюминиевого сплава). Аналогично выбирается цанга с нужным посадочным диаметром под фрезу.

При помощи резинового ролика устанавливается нужная глубина фрезерования кромки. Перед непосредственным применением ручной фрезер включают на холостой ход, чтобы выявить возможное наличие вибраций: они возможны, если достаточно тяжёлый (вес 1,8 кг) фрезер будет располагаться неперпендикулярно рабочей оси вращения фрезы.

Если объёмы фрезерования большие следует присоединить пылесборник. Затем фиксируют блокировочный рычаг, включают триммер, и плавно перемещают оснастку двумя руками до ограничителя. Качество готового результата обеспечивается минимальными зазорами в направляющих подошвы, а также применением высокоточного подшипника, снижающего биение цанги в процессе фрезерования.

Популярные модели

Производители предлагают на выбор большое число кромочных фрезеров по дереву в различной комплектации. Крупные бренды представлены такими фирмами как Makita, DeWalt, Bosh. Наиболее распространенные кромочные машины Makita серии 37xx представляют собой высококачественные инструменты, позиционируемые для периодического использования. Двигатель мощностью 440 или 550 Вт с частотой вращения 35000 об/мин позволяет выполнять обработку с глубиной реза до 40 мм. Из недостатков следует отметить цельнопластиковую конструкцию деталей корпуса и подошвы, а также единственную цангу диаметром 6 мм. В каталоге DeWalt присутствует аналогичные Триммер модели DWE6005. Его особенностью стало наличие регулятора оборотов шпинделя. Линейка продукции Bosh ограничена профессиональной моделью GKF600. К достоинствам этой модели можно отнести электромотор мощностью 600 Вт, выполненное из металла основание и цанги 6 и 8 мм. Не остались в стороне и отечественные производители. Например, Интерскол предлагает кромочно-петлевой фрезер ФМ30/430. Небольшая мощность двигателя компенсируется удобной рукояткой. Такой инструмент легко найдет свое место в домашней мастерской.

Уход

Ручной фрезер — неприхотливое устройство, не нуждающееся в слишком сложном или специализированном обслуживании. Основной уход за ним состоит в очистке от пыли и стружки, своевременной замене щеток на двигателе и проверке подшипников на валу двигателя и фрезах. Необходимо следить за чистотой направляющих штанг, легкостью перемещения по ним фрезера.

Некоторые специалисты советуют покрывать штанги слоем смазки, но это довольно спорный совет, так как к ней начнут прилипать пыль и мелкие древесные частицы. Правильнее очищать штанги кистью, смоченной скипидаром, растворяющим древесную смолу и удаляющим мелкую пыль.

В заключение необходимо напомнить, что ручной фрезер — это универсальный многофункциональный станок, имеющий массу возможностей и способный выполнять сложные операции. С его помощью изготавливаются сложнейшие детали, художественные панно и прочие поделки и изделия, требующие высокой квалификации и опыта.

Постепенно нарабатываются навыки, опыт, приводящие к усложнению рабочих операций и получению более эффективного результата. Если на первых порах фрезер используется по минимуму, это еще ничего не значит — однажды он будет выполнять сложные профессиональные задачи.

Другие фрезерные машинки

Кроме указанных видов, существует еще ряд менее известных моделей, которые имеют очень узкий спектр действия. Давайте рассмотрим наиболее известные.

• Пазовальный фрезер Mafell NFU 32 913501 – универсальное устройство, отличающееся параллельным упором на обе стороны
• Кантофрезер с подачей воды MESSER M3031 10-40-009 – применяется при изготовлении столешниц или подоконников. Устройство оснащено водяной подушкой, что ускорят процесс работы, создает дополнительное охлаждение и улучшает итоговый результат.
• Фрезер для выбора пазов FLEX F 1109 251338 отличается наличием поворотных режущих пластин в количестве 4 штук.

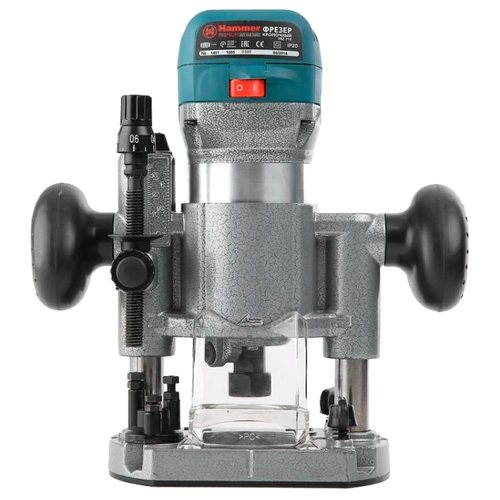

Hammer FRZ710 PREMIUM

Универсальная модель с вертикальной базов и рукоятью в комплектации. В качестве вертикального варианта мощности прибора недостаточно: он будет работать на пределе и быстро выйдет из строя. Глубина погружения в дерево всего 3 см, а также нет плавного опускателя, поэтому применять кромочный фрезер данной модификации стоит только по прямому назначению.

По мнению мастеров, к сильным сторонам модели можно причислить:

• высокую мощность мотора в 710 Вт;
• хорошая скорость вращения – до 30 тыс. об./мин;
• есть регулировка скорости вращения и плавный запуск прибора;
• предусмотрена фиксация шпинделя;
• вес всего 1,75 кг.

К минусам можно отнести слабую работу в качестве вертикального фрезера.

Творчество без границ

Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.

Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.

В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.

Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.

Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.

Популярные модели

Производители предлагают на выбор большое число кромочных фрезеров по дереву в различной комплектации. Крупные бренды представлены такими фирмами как Makita, DeWalt, Bosh. Наиболее распространенные кромочные машины Makita серии 37xx представляют собой высококачественные инструменты, позиционируемые для периодического использования. Двигатель мощностью 440 или 550 Вт с частотой вращения 35000 об/мин позволяет выполнять обработку с глубиной реза до 40 мм. Из недостатков следует отметить цельнопластиковую конструкцию деталей корпуса и подошвы, а также единственную цангу диаметром 6 мм. В каталоге DeWalt присутствует аналогичные Триммер модели DWE6005. Его особенностью стало наличие регулятора оборотов шпинделя. Линейка продукции Bosh ограничена профессиональной моделью GKF600. К достоинствам этой модели можно отнести электромотор мощностью 600 Вт, выполненное из металла основание и цанги 6 и 8 мм. Не остались в стороне и отечественные производители. Например, Интерскол предлагает кромочно-петлевой фрезер ФМ30/430. Небольшая мощность двигателя компенсируется удобной рукояткой. Такой инструмент легко найдет свое место в домашней мастерской.

Читать также: Микроволновка гудит но не греет причины

Фигурная резьба и изготовление поделок

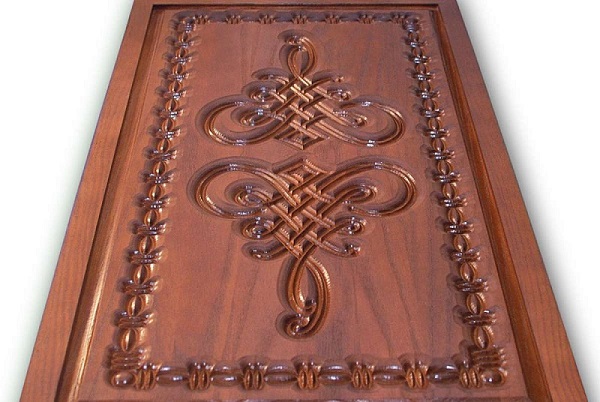

Обычно для фигурной резьбы по дереву используют пазовые галтельные и пазовые прямые фрезы. Резьба по дереву ручным фрезером происходит следующим образом:

• установите в агрегат галтельную пазовою фрезу небольшого диаметра;
• нанесите на заготовку рисунок (можно использовать трафарет);

обведите нанесенный узор черным маркером (не спиртовым);

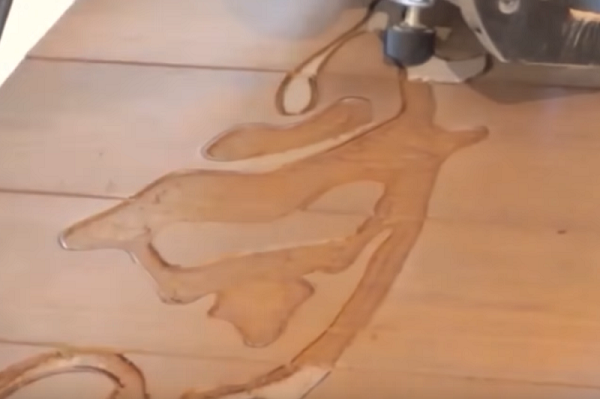

пройдите по нарисованным линиям галтельной фрезой, выставив глубину погружения 3-4 мм;

далее, следует сменить галтельную фрезу на прямую пазовую и выбрать всю внутреннюю часть узора;

после окончания фрезеровки полученный узор следует вышлифовать наждачной бумагой и покрыть лаком.

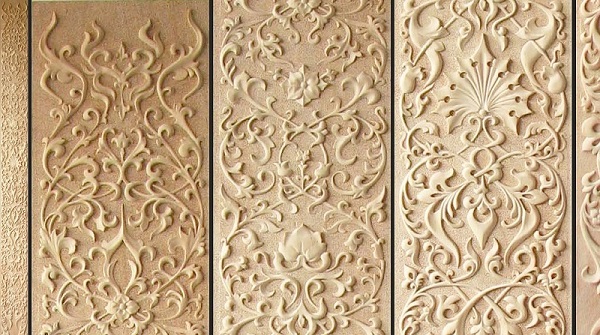

Таким же способом делается объемная фигурная резьба по дереву. Только выбирается фрезой не узор, а фон вокруг него. Доводка орнамента производится уже бормашиной или мини-дрелью (гравером).

Также с помощью фрезера производится не только поверхностная резьба по дереву, но и ажурная сквозная (прорезная) резка фанеры, тонких мебельных щитов, плит из МДФ. На следующем рисунке показан прорезной узор, сделанный фрезером на фанере.

Обработка фанеры производится обычными фрезами по дереву.

Используя вышеописанные приемы работы, можно вырезать фигурные элементы для беседок, кухонных фасадов, дачной мебели и т.д.

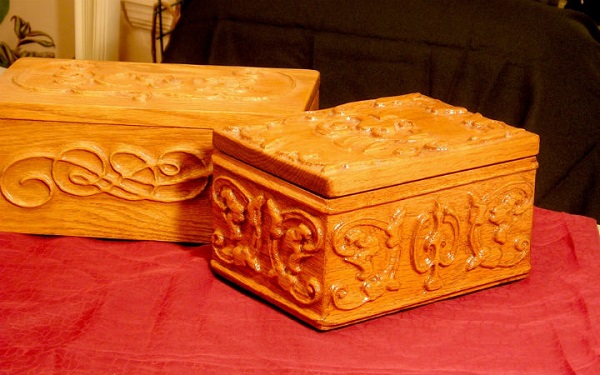

Фигурной резьбой по дереву можно украшать различные поделки из дерева. Например, шкатулки, нарды, делать вывески для различных заведений.

Фрезер также применятся, если требуется сделать балясины, украшенные витой или прямолинейной резьбой. Для фрезерования прямолинейных пазов, используют специальное приспособление, которое легко сделать своими руками.

Процесс фрезерования балясины происходит следующим образом.

1. В агрегат устанавливается галтельная пазовая фреза с подшипником.
2. Чтобы заготовка не проворачивалась, она фиксируется винтом. Он должен войти в одно из отверстий диска с закрепленной на нем балясиной.
3. Далее, инструмент опускается так, чтобы упорный подшипник находился слева или справа от заготовки и чуть ниже ее центра. Но фреза должна находиться точно по центру детали.
4. После позиционирования оснастки агрегат включается и проводится выработка закругленного паза (подшипник ведет инструмент, повторяя все формы балясины).
5. На следующем этапе фрезер уводится в сторону, отпускается фиксирующий винт, и диск поворачивается так, чтобы фиксатор попал в следующее отверстие.
6. После фиксации заготовки снова проводится продольная выборка паза. После каждого прохода фрезы необходимо поворачивать заготовку на 1 шаг.

На следующем фото показаны балясины с продольными пазами.

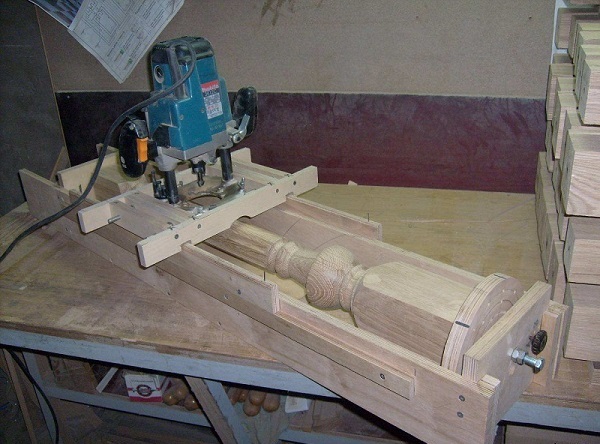

Для изготовления витых балясин потребуется уже более сложное приспособление.

Витой рисунок получается за счет поворота заготовки во время движения по ней фрезы. Вращение заготовки и передвижение фрезера на данном станке синхронизированы.

Шипорезное приспособление

В зависимости от типа шаблона устанавливают фрезу. Регулируя глубину ее погружения, задают плотность соединения. Его можно собрать внатяг или на клею (для него необходимо предусмотреть зазор). С помощью специальных окон в шаблоне задают продольное положение упоров заготовки и поворачивают их соответствующей шаблону стороной.

Далее с каждой стороны шаблона парами зажимают сопрягаемые детали. Они должны быть чисто обработаны и плотно пригнаны.

На фрезер устанавливают специальную копировальную втулку. Для повышения точности вертикального позиционирования она имеет бортик на опорном кольце, позволяющий захватить пластину шаблона с двух сторон.

Руководствуясь общим правилом ведения инструмента против хода фрезы, заготовку проходят от центра к краю. Предварительно рекомендуется сделать подрезку (пройти шаблон по выступам, не «заходя» в них) — это позволит избежать сколов.

Последовательность работы с кромочным фрезером

Рассмотрим его на примере одной из наиболее удачных моделей подобной техники, предназначенной для работ по дереву – триммера Makita rt0700cx2. Данный кромочный фрезер отличается повышенными требованиями к электробезопасности, но не предназначен для работ в условиях низкой освещённости, поскольку подсветка рабочей зоны отсутствует. Наличие поворотного основания позволяет производить работы по обработке прямых и наклонных кромок, фрезеровать углы, и даже выполнять так называемое погружное фрезерование, когда обрабатываемый участок поверхности заготовки располагается с противоположной стороны от плоскости расположения триммера.

Ручной фрезер имеет блочное исполнение узлов, поэтому разборка агрегата (например, с целью замены щёток или очистки) не занимает много времени. Желательно иметь комплект кромочных фрез, которые подойдут для применения к конкретному триммеру, а также подходящие ключи для удобной смены оснастки.

Подготовка кромочного фрезера к работе выполняется в следующей последовательности. В зависимости от вида поверхности обрабатываемого изделия подбирается нужный вид опорной подошвы (их в базовой комплектации имеется не менее трёх, все отличаются удобством и устойчивостью, и выполнены из литого алюминиевого сплава). Аналогично выбирается цанга с нужным посадочным диаметром под фрезу.

При помощи резинового ролика устанавливается нужная глубина фрезерования кромки. Перед непосредственным применением ручной фрезер включают на холостой ход, чтобы выявить возможное наличие вибраций: они возможны, если достаточно тяжёлый (вес 1,8 кг) фрезер будет располагаться неперпендикулярно рабочей оси вращения фрезы.

Если объёмы фрезерования большие следует присоединить пылесборник. Затем фиксируют блокировочный рычаг, включают триммер, и плавно перемещают оснастку двумя руками до ограничителя. Качество готового результата обеспечивается минимальными зазорами в направляющих подошвы, а также применением высокоточного подшипника, снижающего биение цанги в процессе фрезерования.
