Системы с принудительной подачей топлива
Именно способ подачи топлива определяет пожаробезопасность котла с пеллетной горелкой. Пеллеты в горелку в общем можно подавать принудительно или гравитационным способом, когда они сами сыплются из бункера. Наиболее безопасен принудительный способ. Однако это как раз тот случай, когда за безопасность и удобство надо платить: горелки с принудительной подачей это те самые, которые стоят от $3000.

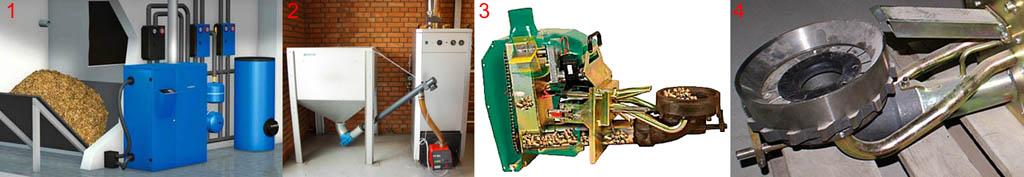

Пеллетные котлы с принудительной подачей топлива и горелки для них
Принудительная пеллеты к котлу из бункера может быть пневмолифтовой (поз. 1 на рис. и шнековой (поз. 2 и см. ниже). Общее у них то, что в тракте подачи топлива есть восходящая ветвь. Если огонь выйдет из горелки, то ему, чтобы попасть в бункер, нужно будет спуститься вниз, что маловероятно. Пневмоподача совершенно исключает проскок горения в бункер, т.к. сплошной массы пеллеты в топливопроводе нет, да еще и воздух дует навстречу возможному пути огня, поэтому питать котлы с пневмоподачей можно из открытого бункера, который загружается раз в месяц. Однако в том и другом случае горелка нужна чашечная (объемная, см. ниже) со шнековой подачей пеллеты из питателя, поз. 3 и 4; она технически сложна, а ее стоимость составляет не менее 1/3 всей системы питания котла.
В системах со шнековой подачей используются 2 отдельных механических узла (слева и в центре на рис.): забирающий шнек поднимает пеллету из бункера. Затем топливо падает в питатель (приемный бункер) горелки, где другой шнек толкает топливо в зону горения. Как ни странно, проскок горения в бункер при этом не исключен совершенно, т.к. в восходящей ветви топливопровода пеллета лежит сплошной массой, поэтому нисходящий участок топливопровода делают из плавкого (но не горючего!) либо термоусаживающегося материала. Если питатель загорится, он расплавится или оторвется и прервет путь огня. Система со свободным падением пеллеты в питатель (справа) используется реже вследствие меньшей пожаробезопасности, но зато может быть применена для питания гравитационных горелок, см. далее.
Серьезный недостаток систем с принудительной подачей пеллеты – их энергозависимость: нужно крутить 2 электромотора. Но тогда имеет смысл и горелку применить с принудительным наддувом, это повышает КПД котла на 3-7 процентных пункта, и подключить управляющую автоматику, см. далее. В холодных странах, греющихся привозным топливом или собственными отходами, экономия на отоплении за сезон в таком случае может составить сумму, окупающую стоимость горелки с котлом.
Горелки в системах с принудительной подачей используются шнековые объемные, т.е. пеллета в них также принудительно выдавливается в пиролизную камеру, а пиролизные газы сгорают в топке котла. Горелки с пламенной чашей (поз. 1 на рис.) постепенно выходят из употребления: при сбое автоматики (см. ниже) топливо в чаше коксуется, что означает внеочередную чистку или ремонт котла, а проскок огня в питатель не такое уж редкое явление и в моделях лучших производителей. Чистить горелку с чашей от остатков золы нужно, при питании штатным (рекомендованным производителем) топливом, раз в неделю.

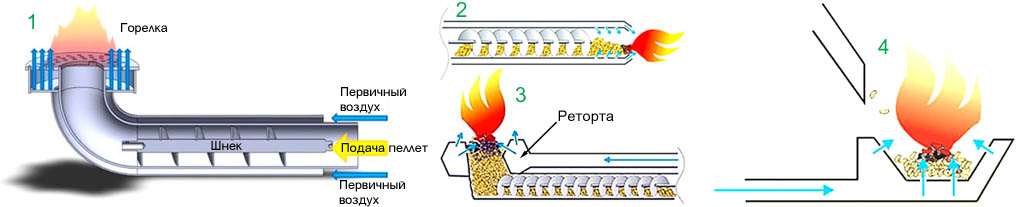

Способы подачи топлива из питателя в пеллетную горелку
Горелки с подачей вторичного воздуха в дожигатель (поз. 2) или с ретортой, формирующей первичный и вторичный потоки непосредственно в чаше (поз. 3) лишены большинства этих недостатков. Горелка с дожигателем практически никогда не закоксовывается, но чистить ее вручную нужно все равно раз в неделю, а горелке с ретортой чистка нужна ежемесячная, да и то по результатам осмотра.
Об автоматике
Горелки систем с принудительной подачей пеллеты не образцы для повторения начинающими не только из-за сложной механики. Все свои достоинства, в т.ч. безопасность, они показывают только под управлением микропроцессора, действующего от целого набора датчиков:
- В дымоходе – дает не только наличие, но и величину тяги.
- В топке – показывает температуру факела.
- В системе отопления – дает температуру обратки.
- В горелке, в зоне сжигания – показывает наличие и уровень топлива.
- В питателе – то же.
- В бункере – то же.
Микропроцессор, руководствуясь данными с датчиков, регулирует подачу и топлива, и воздуха по заданной пользователем с пульта программе, напр. «Зима», «Весна/осень», «Нижний уровень комфорта», «Дом пустует» и др. Именно одновременная согласованная регулировка подачи воздуха и топлива обеспечивает максимально возможный КПД котла на любых доступных пеллетах, это серьезное достоинство систем с принудительной подачей.
Подбор размеров

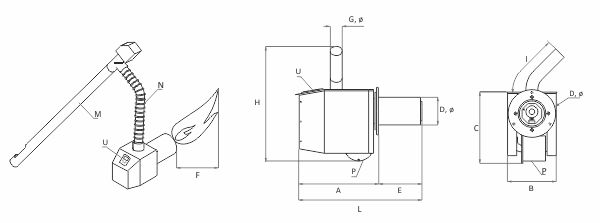

Как уже говорилось, в основе работы — чертеж с указанием размеров. Они должны быть правильными. От этого зависит последующая эксплуатация изделия.
Корзина — самая важная часть конструкции. Пиролизный процесс может быть нарушен вследствие застревания опилок в наклонной задней стенке. Чтобы подобного не допустить, прорези в ней должны быть изначально не сплошными, а на 2−3 мм меньше размера самих пеллет, но не больше 6 мм.
А в передней стене, которая разделяет пиролизную часть конструкции и камеру сгорания, должны быть сплошные зазоры, желательно открытые с нижней части. Канал вторичного воздуха под дном корзины должен составлять порядка 30 мм при условии, если горелка на 15 кВт, а наклон стенки должен составлять 45 градусов. Для сжигания 2−3 кг топлива в час нужна корзина с лотком в 130 на 130 мм и глубиной от 100 до 120 мм.
Внимание следует уделить и расчетам при производстве бункера. Обычно именно и в него проскакивает огонь
Многие рекомендуют использовать чертежи от заводских горелок Пеллетронов, то же самое касается и параметров камер сгорания. А канал вторичного воздуха рекомендуется сделать Г-образным, причем должен быть обеспечен излом вверх, благодаря чему он смешивается с пиролизными газами.
Сами пеллеты в качестве топлива, да и горелки для них, используются далеко не всегда. Технически и сырье, и оборудование, еще нельзя называть идеальными. Однако их совершенствование в этом отношении происходит на регулярной основе. И это касается не только заводских, но и самодельных разработок.
Строение изделия
Рассмотрим, из каких основных частей состоит самодельная пеллетная горелка. Ее задача – обеспечить равномерное сжигание топлива и стабильность пламени, благодаря которому происходит нагрев водяной рубашки котельного агрегата
Особое внимание уделяется возможности регулировки интенсивности горения
Пеллетная горелка состоит из следующих элементов:
- камера сгорания (в виде трубы круглого или прямоугольного сечения);
- загрузочный бункер для топлива;
- шнековый конвейер для подачи сыпучего топлива;
- вентилятор для нагнетания воздуха в камеру сгорания.
От объема загрузочного бункера зависит, насколько часто придется обслуживать котел, работающий в автоматическом режиме. Работа вентилятора-нагнетателя регулируется электронным блоком управления – интенсивность подачи воздуха влияет на скорость сгорания топлива.
Для работы электронного блока, вентилятора и шнекового конвейера требуется электричество, поэтому данное горелочное устройство является энергозависимым.
Принцип работы
Пеллетная печь оборудуется горелкой, которая работает по следующему принципу:
- Первая порция топлива, поступившая в камеру сгорания, поджигается при минимальной подаче воздуха.
- В процессе горения первой порции топлива подача воздуха увеличивается, пламя усиливается и прогревает камеру сгорания.
- Начинается подача топлива небольшими порциями, стабилизируется наддув воздуха, факел пламени становится ровным.
- Работа горелки в стабильном режиме позволяет экономно расходовать топливо и эффективно нагревать водяную рубашку котельного агрегата.
Особенности конструкции
Камера сгорания из круглой или квадратной трубы внутри имеет поддон для горящего топлива, а сверху – патрубок со шнековым конвейером для дозированной подачи опилок, гранул или другого мелкофракционного энергоносителя. Камера крепится к фланцевой плите, которая прилегает снаружи к фронтальной плоскости котельного агрегата.
Естественный приток воздуха не дает возможности сжигать топливо в подходящем режиме, поэтому устанавливается вентилятор, превращающий камеру сгорания в аэродинамическую трубу.
Сухое сыпучее топливо при оптимальной подаче воздуха сгорает практически без остатка. Небольшое количество пепла поток нагнетаемого воздуха уносит в зольник – то есть, камера сгорания в процессе работы самоочищается. Удалять пепел из зольника требуется раз в 7-10 дней – периодичность зависит от интенсивности накапливания несгоревших остатков. При повышенной влажности топлива очищать зольник приходится чаще.
Организация подачи сыпучего топлива в самодельную пеллетную горелку осуществляется двумя способами:
- В помещении устанавливается бункер больших размеров, в который загружается топливо на 7-10 дней непрерывной работы котла (именно с такой периодичностью требуется очищать зольник горелки). Для подачи топлива в патрубок горелки требуется смонтировать шнековый конвейер, длина которого зависит от расстояния между бункером и котлом.
- Бункер монтируют непосредственно на пеллетную горелку, чтобы сыпучее топливо попадало в шнек горелочного устройства под своим весом. Гравитационная пеллетная горелка проще и дешевле в изготовлении, но обслуживать ее придется чаще – обычно используется бункер, объема которого хватает на 1-3 дня работы котла.
Положительные особенности
Горелка на опилках своими руками – устройство, которое помогает расширить функциональные возможности обычного твердотопливного котла. Ее установка позволяет экономить дрова и уголь, если доступны недорогие либо бесплатные отходы деревообрабатывающего производства или растениеводства. Такой подход значительно сократит общие расходы на отопление частного дома, дачи или гаража.
Пеллетные горелочные устройства имеют ряд преимуществ, в число которых входит:
- экономное расходование топлива;
- минимальное количество золы и вредных выбросов в атмосферу за счет оптимизации режима горения – топливо и горючие газы сгорают практически полностью;
- небольшая потребность в обслуживании – топливо закладывается не чаще одного раза в сутки, зольник очищается не чаще одного раза в неделю, работа агрегата автоматизируется.

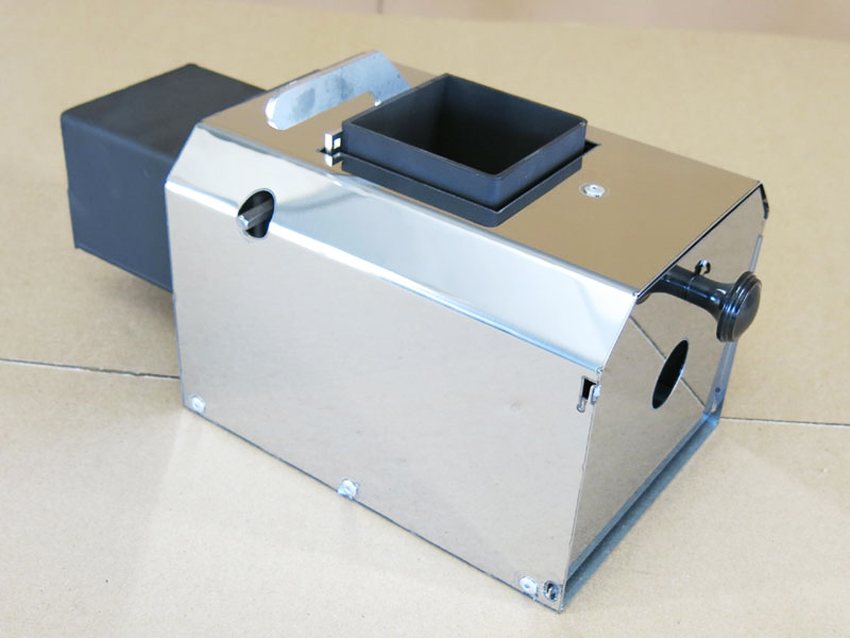

Устройство пеллетной горелки
Сборка своими руками
Когда изготавливается пеллетная горелка своими руками, важно уделить особое внимание корзине. Часто из-за ее неправильной реализации может происходить застревание пеллет. При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер
При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер
Чтобы ликвидировать этот недостаток, необходимо посмотреть на правую верхнюю часть рисунка, который приведен ниже. Прорезь, через которую будет осуществляться подача пеллет нет необходимости делать сплошной. Она должна быть с отверстиями, которые на 2 мм меньше самих пеллет
Уделить внимание также стоит зазору между дном корзины и задней стенкой. Он должен быть не меньше 6 мм, но на 2 мм меньше размера пеллет
Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези. Если горелка рассчитывается для котла на площадь в 150 м 2 , тогда высота каналов для вторичного воздуха, которые проходят под дном корзины должны быть 30 мм
При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер. Чтобы ликвидировать этот недостаток, необходимо посмотреть на правую верхнюю часть рисунка, который приведен ниже. Прорезь, через которую будет осуществляться подача пеллет нет необходимости делать сплошной. Она должна быть с отверстиями, которые на 2 мм меньше самих пеллет
Уделить внимание также стоит зазору между дном корзины и задней стенкой. Он должен быть не меньше 6 мм, но на 2 мм меньше размера пеллет
Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези. Если горелка рассчитывается для котла на площадь в 150 м 2 , тогда высота каналов для вторичного воздуха, которые проходят под дном корзины должны быть 30 мм.
Кроме корзинки, щепетильный подход требует и бункер, в котором будут храниться пеллеты. Проблемы начинаются с теми бункерами для пеллет, которые сделаны на глаз и по вольному чертежу. Слева на схеме сверху приводятся размеры и чертежи бункеров, которые используются в Пеллетронах. При площади жилища в 150 м 2 одного такого бункера хватит на сутки. Справа снизу на этом же рисунке приводится чертеж и размеры камеры сгорания. Основой для них послужила пеллетная горелка Пеллетрон 15. Коридор, по которому будет происходить движение вторичного воздуха лучше выполнить в форме буквы «Г». Это необходимо для лучшего перемешивания вторичного воздуха с пиролизными газами. Таким образом повыситься КПД установки. Для камеры сгорания понадобится особый вид стали, который выдерживает высокие температуры. При этом сварить ее в домашних условиях получиться только при наличии точечной сварки, т. к. обычный сварочный аппарат сможет с трудом прогреть ее. Понадобятся листы с минимальной толщиной в 2 мм. Интересная конструкция пеллетной горелки приведена в видео ниже.
Виды горелок
Пеллетные горелки имеют несколько видов. Их обзор позволит определиться с тем, какая лучше всего подходит для определенных условий. В большинстве случаев для функционирования пеллетной горелки требуется электричество, которое приводит в действие механизмы подачи пеллет. Можно ли что-то сделать, если оно часто пропадает?
С принудительным забором
Такие пеллетные горелки считаются одними из самых лучших в плане пожаробезопасности, они используются, например, в котлах Теплодар. Но за горелку с таким механизмом придется отдать немалую сумму, которая легко достигает 3 тыс. долларов США. В горелках с принудительным забором есть несколько механизмов, благодаря которым происходит подача пеллет. Один из них подразумевает задействование пневматической системы, а второй – шнека. Безопасность обеспечивается за счет того, что канал, по которому перемещаются пеллеты идет снизу вверх. Огонь, как известно, двигается в обратном направлении, поэтому его спуск в бункер маловероятен. Пневматическая система для пеллетной горелки имеет максимальную безопасность. Это так, ведь пеллеты подаются порциями и не остаются в трубе, по которой движутся. Для горелок с пневматической системой подачи можно устанавливать большие бункеры, которые загружаются не чаще раза в месяц.
Шнековые подающие механизмы для пеллетных горелок, например, Теплодар состоят из двух основных узлов. Одним из них является шнек, который производит забор пеллет из бункера. Он ссыпает материал в другой приемник, из которого еще один шнек поднимает пеллеты уже непосредственно в горелку. В этом случае попадание огня от горелки к массе еще остается. Это связано с тем, что пеллеты находятся по всей протяженности шнека. Чтобы дополнительно обезопасить механизм, инженеры делают узел, который подходит к горелке из материала, который плавится и самозатухает. Он выступает в роли предохранителя, чтобы отсечь путь огню.
Обратите внимание! В некоторых случаях в системах с принудительной подачей бункеры устанавливают на котел. Такое решение становится рациональным, с точки зрения экономии пространства, но уже не таким пожаробезопасным
Одним из недостатков пеллетных механизмов с принудительной подачей, таких как Телподар, является их зависимость от наличия электрической энергии. Если она пропадет, то подача пеллет прекратиться, и система отопления может выйти из строя. Питать приходится два электродвигателя. Если с перепадами питания в вашей местности нет проблем, тогда можно приобретать дополнительный наддув воздуха. Он позволяет увеличить эффективность при сгорании пеллет, а соответственно повысить КПД всей системы. Большее распространение получают механизмы с ретортой. Огненная чаша показала свою проблемность при сбоях. При этом происходил засор самой чаши и требовалась частая чистка. В ретортных горелках сгорание пеллет и пиролизного газа происходит в самой горелке.
Обратите внимание! Максимально автоматизировать процесс с выбором температуры и количеством подачи пеллет поможет контроллер пеллетной горелки. Он собирает данные с датчиков и подает необходимые команды механизмам
Гравитационная
Гравитационное устройство подачи пеллетного механизма значительно проще в обращении. Также такой прибор способен функционировать без электричества. Суть заключается в том, что пеллеты ссыпаются под собственным весом. Отечественными производителями таких горелок являются Пеллетрон и Бегемот. Запустить изделие от Пеллетрона и Бегемота можно простой регулировкой заслонки подачи и регулятором тяги на дымоходе. Но недостатками горелок от Бегемота и Пеллетрона является большая вероятность возгорания пеллет, которые находятся в бункере. Это связано с тем, что сам бункер закреплен на отверстии, через которое осуществляется подача пеллет в горелку. КПД у таких пеллетных изделий меньше, чем у тех, что имеют принудительную подачу.
Чтобы решить вопрос пожароопасности, производители стараются ставить на такие пеллетные приборы специальные термические заслонки. Если пламя вырывается из очага и движется в сторону бункера с пеллетами, тогда от нагрева срабатывает специальный шлюз, который просто перекрывает коридор движения. Другим интересным методом защиты является двойной колосник. Он представляет собой несложный механизм. Верхняя его часть подходит к бункеру и берет требуемое количество пеллет. После этого она смещается в зону горения с пеллетами. Вторая часть в этот момент сбрасывает золу в приемник, откуда ее можно чистить.
Обратите внимание! Двойной колосник также нуждается в наличии огневого шлюза. Связано это с возможностью заклинивания механизма и проскакивания огня к пеллетам в бункере
Положительные особенности
Описываемое оборудование имеет автоматическую систему зажигания, а также является пожаробезопасным. Потребитель будет иметь возможность снизить расходы за счет незначительной стоимости пеллет. Помимо прочего, на обслуживание не потребуется тратить дополнительных средств. Вы можете рассчитывать на высокий коэффициент полезного действия, а период эксплуатации подобного оборудования составляет 20 лет, что будет зависеть от правильности изготовления и эксплуатационных особенностей. Устройство не зависит от центральных источников отопления и тарифов на такие услуги.
Котел твердотопливный длительного горения своими руками: чертежи и порядок сборки
Котлы длительного горения отличаются высокой теплоотдачей и выдают более мягкую, ровную температуру.
Но есть у них и существенный недостаток – высокая цена.
Поэтому есть смысл попробовать свои силы и изготовить печь самостоятельно.
Если Вы решили сделать котел твердотопливный длительного горения своими руками, чертежи найти – половина успеха. Но сначала разберемся, какие существуют основные конструкции.
Какой твердотопливный котел можно сделать своими руками?
В домашних условиях можно изготовить практически любой котёл, ведь всё делают люди.
Но некоторые детали можно выполнить только в заводских условиях.
Поэтому важно оценить свой опыт и возможности (инструмент, материалы, время). И разобраться с основными типами отопительных приборов и их особенностями
По нарастанию степени сложности, котлы можно разделить на:
И разобраться с основными типами отопительных приборов и их особенностями. По нарастанию степени сложности, котлы можно разделить на:
- Привычные котлы-топки с варочной поверхностью, водяной рубашкой по бокам и колосниками.
- Вертикально расположенные агрегаты шахтного типа и с горением, осуществляющимся сверху.
- Пиролизные котлы.
Классические твердотопливные котлы с привычным способом сжигания
Самый яркий представитель таких котлов – обычная печь, только выполненная из стали. Топливо укладывается на колосниковую решетку и сгорает, нагревая водяной контур пламенем.
Чтобы повысить КПД обычного котла устраивают повороты, вваривают поперек дымохода трубы, пропускающие теплоноситель и т. д. Могут быть горизонтальными или вертикально направленными.
Устройство котла длительного горения изнутри
Горизонтальные топки, как правило, ниже и имеют сверху варочную поверхность, отдающую тепло непосредственно в помещение. Конструктивно возможно соединение таких котлов с кирпичной трубой или колодцами классической печи, что значительно повышает их теплоотдачу.
Кирпичные колодцы, проводящие горячие дымовые газы, не только повышают КПД сгораемого топлива, не давая газам вылетать прямо на улицу, но и служат аккумуляторами тепла.
Котел с верхним горением
Само его название говорит о том, что здесь процесс горения идет наоборот: сверху вниз. Это сделано для того чтобы замедлить сжигание топлива, так как обычно пламя идет вверх и зажигает все дрова сразу.
Итак, конструкция этого аппарата: вертикально стоящая труба, точнее две трубы большого диаметра, входящие одна в одну. Между ними располагается водяная рубашка.
Для подачи воздуха в этой конструкции предусмотрена телескопическая труба, которая поднимается вверх перед закладкой топлива и опускающаяся вместе с ним по ходу сгорания дров или угля. Для изготовления такой конструкции понадобятся:
- Трубы для корпуса диаметром 450 и 400 мм.
- Для камеры предварительного подогрева воздуха диаметром 280 и длиной 350 мм.
- Для телескопической подающей трубы отрезки длиной примерно по 300 мм таким диаметром чтобы входили друг в друга это – 89 мм, 76 мм, и 60 мм.
- И толстый листовой металл для изготовления дверок; для блина, который давит на топливо и передает ему воздух для горения; для закрытия верха и низа котла и т. д.
- Дверца для закладки топлива размером 250 х 210 устраивается на расстоянии 579 мм от основания. В самой нижней части еще одна дверца поменьше, для чистки. Колосники в этой модели не предусматриваются.
Конструкция «блина» – это полая деталь из двух одинаковых шайб-дисков диаметром 300 – 350 мм. По окружности диски провариваются стальной лентой, таким образом, чтобы воздух попадал внутрь, только через подающую трубу 60 мм. А для подачи воздуха к дровам, в нижней части диска сверлится множество отверстий.
Отличаются немалой высотой (могут достигать полутора метров).
Дрова укладываются во всю высоту, поджигаются снизу, где происходит процесс горения, а факел пламени направляется в другой отдел, соединенный в нижней части с основным котлом.
Продукты сгорания, проходя дальше по теплообменнику, остывают и удаляются в трубу.
Данная конструкция котла позволяет использовать пиролизное горение. Для этого устанавливается заслонка, ограничивающая подачу воздуха, и связанная с датчиком тяги и температуры. А во второй камере при доступе воздуха происходит сгорание выделенных газов.
Котлы шахтного типа хорошо справляются с сырыми дровами и опилками. Можно сказать, что это идеальные вариант для сырых дров.
Пеллетная горелка своими руками: разновидности
Устройства, которые используются для переработки гранулированного сырья, подразделяются на два типа в зависимости от принципа действия – с принудительным забором и гравитационные. Выбор того или иного вида оборудования зависит в первую очередь от индивидуальных эксплуатационных условий.
На данный момент популярны пневматические пеллетные горелки Общемаш
Устройства такого типа включают в себя несколько механизмов, за счет которых производится поставка гранул. Первый из них функционирует с помощью пневматической системы. Второй механизм оснащается специальным инструментом – шнеком. Безопасность в системе обеспечивается за счет конструкции канала, установленного снизу вверх, по которому происходит подача гранул.
Автоматические устройства имеют одно серьезное преимущество – пожаробезопасность. Такие приборы применяются в технике разных производителей. Например, они интегрируются в котлы Теплодар. Пеллетные горелки, отзывы о которых преимущественно положительные, имеют довольно высокую стоимость. Цена некоторых моделей превышает 150 тыс. руб. Более бюджетные варианты можно приобрести за 60-80 тыс. руб.
Конструкция пневматического типа отличается максимальной безопасностью. Это объясняется тем, что система подачи гранул доставляет топливо небольшими порциями. Таким образом, оно не задерживаются в связном канале. Для такой горелки существует возможность установки габаритного бункера, который не нуждается в частых загрузках. При желании устройство такого типа можно купить. В настоящее время большой популярностью пользуются пневматические пеллетные горелки Общемаш.
Подающие механизмы, относящиеся к шнековому типу, включают в себя два главных узла. С помощью первого шнека производится забор гранулированного топлива из бункера. Работа данного прибора позволяет переправить пеллеты в другой приемник. После этого второй шнек направляет сырье непосредственно в горелку.
Автоматические пеллетные горелки отличаются высокой пожаробезопасностью
Недостатком устройств, подача топлива в которых выполняется принудительно, является их энергозависимость. В случае отключения электричества работа горелки прекращается.
Гравитационная пеллетная горелка: особенности конструкции
Устройства такого типа, функционирующие на пеллетном топливе, имеют другой принцип действия подачи гранул. Сразу стоит сказать, что такие агрегаты являются более удобными в обращении. Главное преимущество гравитационного механизма заключается в том, что он не требует обязательного подключения к электросети.
Пеллеты в этом случае располагаются в бункере и могут поступать в связной канал под действием собственного веса. Существует несколько популярных отечественных компаний, занимающихся выпускам подобных агрегатов (Пеллетрон, Бегемот). Пеллетная горелка такого типа запускается очень просто – с помощью изменения расположения заслонки
Важно помнить, что на дымоходе установлен регулятор тяги, который также можно настроить
Гравитационные пеллетные горелки можно использовать без подключения к электросети
КПД у гравитационных устройств несколько ниже, чем у аналогов, функционирующих за счет принудительной подачи гранулированного топлива. Установка пеллетной горелки такого типа не является сложной задачей. Полное ее подключение можно выполнить всего за несколько часов.
Для того чтобы увеличить показатели пожаробезопасности данного прибора, многие производители устанавливают на него специальные заслонки. Они оснащаются термическими датчиками, которые в случае попадания пламени в канал, соединяющийся с бункером, срабатывают и перекрывают проход.
Изготовление своими руками
На первый взгляд может показаться, сделать такой прибор самому невозможно. Есть два способа создания такого отопительного агрегата. Первый заключается в том, что котёл монтируется по частям с нуля, второй — проводится установка пеллетной горелки в твердотопливной котёл. Очевидно, что последний вариант является более простым, однако, для создания оборудования понадобится сам котёл, работающий на твёрдом топливе.
Перед тем как приступать к выполнению работы, необходимо сделать чертежи пеллетного котла. Если же приступать к монтажу без предварительно составленного плана, есть риск совершить ошибку, которая потом отразится на функциональности, долговечности и безопасности прибора.

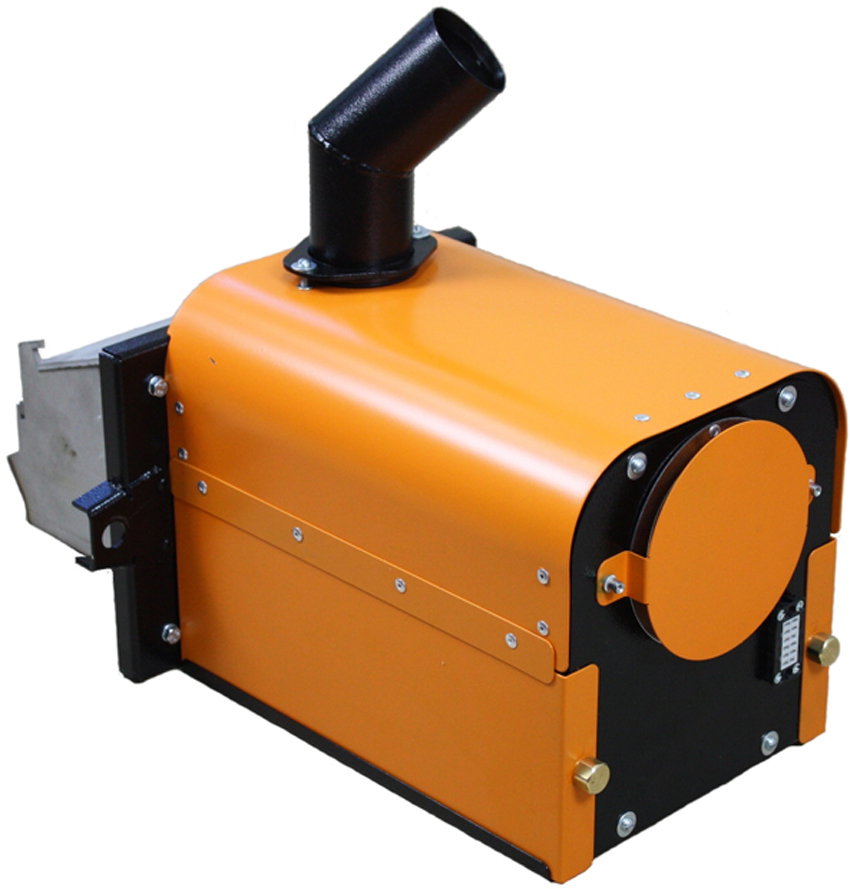

Горелка
Самым дорогостоящим элементом самодельного отопительного оборудования является именно горелка. Рекомендуется не экспериментировать, и не подвергать себя опасности, а купить в магазине качественную деталь, которая стоит порядка 40 тысяч рублей. Этот элемент выполняет такие функции:

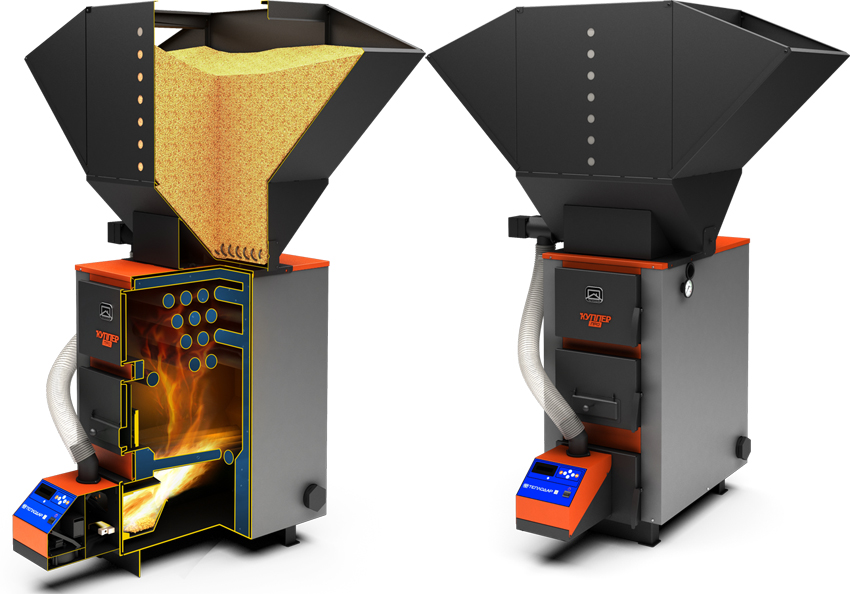

Пеллетный котел своими руками: чертежи
- отвечает за воспламенение топлива;
- регулирует интенсивность пламени;
- контролирует пламя.
Котёл
После приобретения горелки следует позаботиться о не менее важной части агрегата — корпусе. Он может быть выполнен из разных материалов, но самым популярным считается чугун и сталь
Что касается положения, то наиболее выгодными являются горизонтальные котлы, в которых самый высокий показатель КПД.
Однако, выполнить их своими руками весьма проблематично. Основные составляющие самого пеллетного котла:
- корпус. Кроме чугуна и стальных листов для выполнения корпуса котла применяются и другие материалы, например, кирпичная кладка;
- теплообменник. Именно от него зависит температура в доме. Элемент располагается внутри корпуса, представляет собой несколько последовательно соединенных труб.
Конструкция пеллетного котла предусматривает обязательное наличие таких составляющих отопительной системы, как дымоход, зольник, камера сгорания.
Топливный бункер
Это место предназначено для хранения топлива, то есть пеллет
Этому нужно уделить особое внимание. Из такой ёмкости топливо подаётся через шнек прямо в горелку
Чтобы изготовить бункер для пеллетного котла своими руками, нужно запастись такими материалами;
- электродвигатель;
- транспортировочный шнек;
- наружный кожух;
- вместительная ёмкость.
Потратив немного времени, финансовых средств и усилий, вполне возможно сделать пеллетный котёл своими руками. Чертежи составляются вместе со специалистом, чтобы предупредить возможные ошибки. Само отопительное оборудование являет собой несколько отдельных элементов, которые, работая вместе, отвечают за эффективное и быстрое нагревание дома.
Принцип работы
Все пеллетные установки, которые можно приобрести в магазине, оборудованы дополнительными узлами:
- Шнек – осуществляет подачу топлива от бункера в камеру для сжигания;
- Контроллеры для автоматизации процесса работы;
- Бункер – место, в котором топливо располагается до подачи в камеру сжигания;
- Лямбда-зонд – специальный датчик, который следит за содержанием кислорода в дымовых камерах и самостоятельно контролирует процесс горения топлива в зависимости от условий.
Пеллетную горелку обязательно защищают пластиковой гофрированной трубой. Она выступает в качестве предохранителя при возникновении обратной тяги. Если огонь начинает двигаться в сторону бункера, труба перегорает, предотвращая распространение пламени.
Дополнительно используется вентилятор, который усиливает горение пеллет путём нагнетания воздуха, а также термоэлектрический нагреватель, позволяющий разжигать топливо без вмешательства человека.
В автоматизированных устройствах пеллеты в камеру для сжигания подаются в автоматическом режиме, от человека требуется только следить за количеством топлива в бункере. Необходимость подачи топлива в камеру для сжигания определяется с помощью термодатчиков (могут следить за температурой воздуха в помещении, за температурой воды, либо любыми другими окружающими показателями в зависимости от режима работы оборудования).
Нужная температура теплового носителя устанавливается пользователем, все дальнейшие повышения и понижения контролируются с помощью автоматизированного оборудования. Как только температура доходит до установленного уровня, горелка начинает работать в режиме ожидания (пеллеты не тухнут, они начинают тлеть). Если температура, напротив, понизилась, контролер активирует встроенный вентилятор. Под действием воздуха пеллеты разгораются, горелка переходит в рабочий режим. Если за время простоя пеллеты по какой-либо причине погасли, активируется ТЭН, который осуществляет повторный розжиг.
