Коробка передач для мотоблока своими руками

Разновидности

Редукторы, которыми оснащаются мотоблоки, кажутся одинаковыми только на первый взгляд. На самом деле, эти устройства можно разделить на три группы. Различия заключаются в конструктивных особенностях редукторов. Познакомимся с представителями этого семейства более подробно.

Угловой

Редукторы углового типа представляют собой элементарные конструкции, которые служат для стыковки трансмиссии с силовой установкой агрегата.

Устройство данного узла выглядит так:

  1. Корпус механизма.
  2. Шкив для ременной передачи с креплением.
  3. Вал ротора.
  4. Фланец вкупе с креплением и подшипником.
  5. Шайба и фиксирующая шпонка.

Шестеренчатый

Это более сложный механизм, воссоздать который в домашних условиях, не обладая специальными навыками и знаниями невозможно.

Шестеренчатые редукторы называют понижающими. Благодаря своим конструктивным особенностям, механизм уменьшает число оборотов двигателя, попутно увеличивая выходную мощность мотоблока.

Такие редукторы обладают большим рабочим ресурсом, поэтому подходят для выполнения различных работ, и не получают механических повреждений даже при пиковых нагрузках.

Реверсивный

В основе данного механизма лежит муфта, которая свободно перемещается между коническими шестернями.

Такие редукторы дают возможность мотоблоку двигаться задним ходом, что положительно сказывается на манёвренности техники.

Однако за это приходится расплачиваться падением производительности и максимальной скорости. Поэтому устанавливать реверсивный редуктор или нет, каждый фермер решает самостоятельно.

Редукторы, установленные на мотоблоки различных производителей, практически не имеют конструктивных отличий. Поэтому разборка узла и замена вышедших из строя деталей не вызовет затруднения.

Самодельный редуктор для мотоблока своими руками: видео, чертеж, фото

Сделать редуктор для мотоблока своими руками – задача сложная и в то же время интересная. Это один из важных механизмов, без которого немыслима работа садовой техники с использованием мотоблока. Его главная задача – уменьшить обороты приводного вала и одновременно увеличить или уменьшить крутящий момент на привод.

Купить передающий механизм на свой мотоблок можно в специализированном магазине, но разумнее собрать редуктор своими руками, с учетом всех технических характеристик двигателя. Это будет лучшим вариантом, поскольку при конструировании механизма под конкретную силовую установку делается индивидуальный расчет, что позволит упростить задачу сопряжения его с двигателем.

Приступая к изготовлению редуктора, необходимо уточнить, какой тип механизма предпочтительнее для вашего мотоблока. Это зависит не только от мощности двигателя, но и от схемы его расположения, а также от уровня сложности поставленных задач.

Типы редукторов

Конструкция любого преобразующего устройства для мотоблока (редуктора) состоит из набора передающих движение валов или зубчатых колес разного диаметра, заключенных в прочный корпус.

Преобразующие устройства делятся на несколько видов по типу передачи:

  • цепной;
  • ременной;
  • шестеренчатый;
  • червячный (шестеренчато-червячный);
  • комбинированные системы.

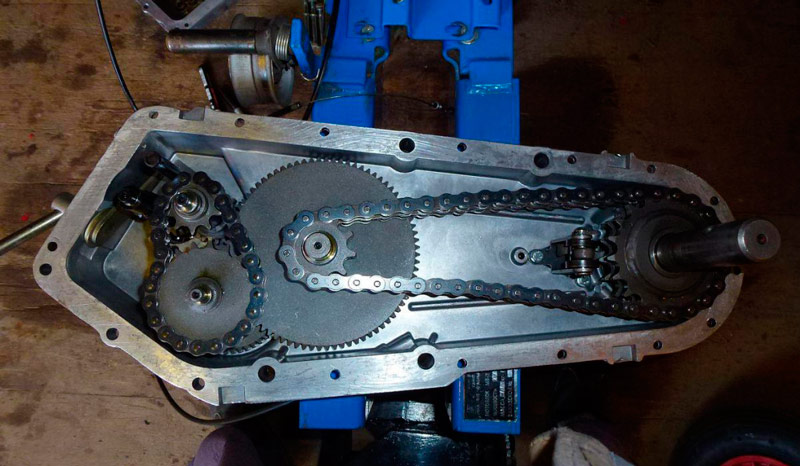

Для редукторов цепного типа передача вращения обеспечивается с использованием цепи и разновеликими звездочками, которые устанавливаются на вращательных валах. Принцип работы ременного механизма схож с цепным, но вместо звездочек и цепи используются шкивы и ремень.

Использование заднего моста ВАЗ

Что уж точно можно сделать своими руками, так это многофункциональный прицеп из заднего моста Жигулей.

Для этого понадобится немного материалов:

  • стальные трубчатые заготовки 60х30 и 25х25 мм;
  • колеса и рессоры от заднего моста Жигулей;
  • листовые куски стали от 0.8 мм толщиной;
  • швеллеры, листы дюралюминия от 2 мм толщиной.

Кузов прицепа можно собрать различными способами. Один из самых распространенных вариантов — деревянный с металлическими уголками и винтовыми креплениями. Процесс работы следующий:

  1. Деревянный каркас крепится на металлическую конструкцию заднего моста.
  2. Металлические детали свариваются между собой.
  3. Поперечные траверсы делаются из профиля 25х25 мм, трубчатые заготовки пригодятся для лонжеронов.
  4. Из уголков 25х25 мм делаем металлическую обвязку для каркаса, привариваем к нижнему мосту.
  5. Далее соединяются балки.
  6. С помощью рессор соединяем между собой лонжероны. Для этого на оси балок аккуратно надевается край рессор. С центральной частью конструкции балка соединяется стремянками.
  7. Последняя часть — треугольное дышло, которое сваривается из металлических труб. Дышло приваривается к металлическому каркасу.

Осталось соорудить переход от дышла прицепа к мотоблоку.

Дополнительные советы и предупреждения

Перед тем, как взяться за изготовление самодельного минитрактора, необходимо убедиться, что у вас есть в наличии необходимые материалы и инструменты. Понятно, что без сварочного аппарата, а также достаточно большого количества металла и различных стальных уголков и швеллеров, вам просто не обойтись.

Если у вас нет этого в наличии, то можно посетить ближайшую сельскую свалку, где можно раздобыть достаточное количество материала. И наконец, самым верным и важным советом является первоначальная подготовка к конструированию. Речь идет о самостоятельном изготовлении подробного чертежа будущего минитрактора.

Даже схематично изображенный агрегат поможет вам более точно определиться со всеми размерами и параметрами, чтобы лишний раз не подгонять детали и запчасти их в процессе сборки.

Это интересно: Покупать мотоблок Тарпан с двигателем Briggs Stratton или GCV-160: освещаем тщательно

Конструкция мотоблока

Схемы сборки самодельных мотоблоков разнообразны настолько, насколько различны запчасти в гараже каждого хозяина. Размеры тоже выбираются из практических соображений.

При разном составе и габаритах есть обязательные элементы:

  1. Рама — прочная конструкция для крепления остальных деталей.
  2. Колеса — от самодельных металлических до резиновых фабричного производства. Положение оси колеса или колесной пары фиксируется относительно рамы железными стойками со впрессованными подшипниками.
  3. Двигатель — мощностью от 5 до 10 лошадиных сил. Можно применять даже электродвигатель с аккумулятором, но наиболее популярны двигатели от мотороллера или мотоцикла. Такой выбор хорош наличием готового управления оборотами и даже передаточным устройством.
  4. Редуктор — узел для передачи вращения от двигателя исполнительному механизму, преобразует скорость и направление.

Детали, сборка новых узлов и комплектация мотоблока

К сожалению, из старенького ВАЗ для мотоблока использовать можно не так много деталей. Вот список того, что пригодится в том или ином случае:

  • двигатель, поскольку у Жигуля движок бензиновый, то этот вариант не самый экономный;
  • топливный бак и части топливной системы;
  • система отвода отработанных газов;
  • воздушный фильтр;
  • стартер;
  • руль, рычаги газа и сцепления;
  • коробка передач, раздатка;
  • колеса;
  • задний мост — пригодится для сборки прицепной конструкции.

По сути — это все, что можно использовать от ВАЗа. Самодельный мотоблок из моста Жигулей и подобных моделей ВАЗ без множества преобразований сделать очень трудно, поэтому приходится использовать только отдельные части ходовой.

Обычно двигатель для мотоблока берут дизельный, поэтому стоит покопаться в старой мототехнике, например в том же мотоцикле. Есть некоторые самоделки с двигателями от пилы, но они применяются для легких земельных работ.

Выбор двигателя очень важен, поэтому ориентируйтесь на тип работ, которые будут выполняться мотоблоком. Для средних нагрузок со вспашкой земли и сборкой урожая вполне хватит движка от мотоцикла, а для более трудоемких работ потребуется уже мотор от машины.

В некоторых случаях, если не хватает деталей, можно купить оригинальные запчасти к мотоблокам и использовать их в конструкции. Такой вариант стоит рассматривать, только если в чертеже присутствуют рекомендации и примеры по переделке покупных запчастей.

Поскольку нам нужно получить рабочий прототип, старайтесь как можно полнее соблюдать все инструкции и выполнять все работы по схеме и чертежам.

Особенности КПП в мотоблоках

Наличие коробки передач для мотоблока любого класса – обязательно. Даже для такой малогабаритной техники, управляемой руками, возможность изменения скорости является не прихотью, а жизненной необходимостью. Такая трансмиссия предполагает также наличие реверсной (задней) передачи, но многие производители выводят на рынок модели без задней передачи – это удешевляет технику и делает её более безопасной.

Способы передачи вращательного движения коленвала мотора на ось мотоблока бывают разные:

  • ременная передача конструктивно считается самой простой и дешёвой в изготовлении. Такой механизм обычно состоит из нескольких шкивов, соединённых ремнём. Ремонт такой передачи тоже несложен, но и надёжность ременной трансмиссии невысока – ремень со временем растягивается, соскальзывает, изнашивается и обрывается. Большие нагрузки не для него, поэтому ременная передача используется на маломощных моделях малого веса;
  • цепная передача стоит ступенькой выше. Именно она является наиболее распространённой в мотоблоках: не очень дорогая, достаточно надёжная, неплохо справляется с большими нагрузками. Цепной привод устанавливается на мотоблоки среднего класса, встречается она и на некоторых тяжеловесных моделях;
  • самым надёжным типом трансмиссии для малой техники считается шестерёнчатый. Состоит из нескольких шестерен различной формы, цилиндрической или в виде конуса. Такая коробка передач обеспечивает в разы большее количество передач. Типичное значение для тяжёлых мотоблоков – шесть передних и пара задних. Разумеется, такая коробка самая дорогая, поломка обычно требует замены одной или нескольких шестерен.

Многие производители комбинируют эти способы в своих изделиях, стараясь привнести в конструкцию достоинства одних видов трансмиссий и избавиться от недостатков других. Так, довольно часто встречаются агрегаты, у которых редуктор шестерёнчатого типа (или цепной), а передача реализована ременным приводом. Такой способ хорош тем, что при чрезмерных нагрузках с очень высокой вероятностью пострадает ремень, а редуктор останется в целости.

Довольно часто встречается шестеренчато-цепная трансмиссия, у которой главное достоинство – приличная выносливость.

Что касается непосредственно задней передачи, то тут политика производителей совершенно разная. Одни снабжают реверсом даже дешёвые модели, другие стараются обойтись без задних передач.

В целом логику проследить можно. Небольшие мотоблоки, оснащённые двухтактными моторами и весящие не более 30 кг., можно без значительных усилий разворачивать на месте. Так что наличие реверсной передачи здесь является излишеством, учитывая, что такая конструкция более сложная, она увеличивает вес и габариты изделия и создаёт дополнительные сложности в обслуживании и ремонте мотоблока.

Другое дело – тяжёлые мотокультиваторы, предназначенные для обработки больших площадей и тяжёлых почв. Маневрировать такой махиной без наличия задней скорости очень нелегко, поэтому такие модели обычно имеют реверс. А наиболее популярные и распространённые модели среднего класса – здесь как бог даст. Даже одна и та же модель разных поколений может иметь и не иметь заднюю передачу.

Имеет значение и тип редуктора: шестерёнчатые и цепные редукторы при выключенном моторе позволяют сдавать назад. А если используется червячная передача, без реверса вы не сможете сдать назад, придётся просто оттаскивать мотоблок, если возникнет такая необходимость. Для 50-80-килограммовой махины от вас потребуется недюжинная сила и выносливость. К счастью, червячные редукторы устанавливают в основном на лёгкие модели, которые не составит труда приподнять и перенести или развернуть, даже если мотор выключен или передача заблокирована.

И всё же наличие заднего хода – неоспоримое преимущество. Его отсутствие резко уменьшает функциональность мотоблока, поэтому многие владельцы решаются на доделку коробки передач с единственной целью – обеспечить реверсивное движение мототехники.

Виды ходоуменьшителей на мотоблок

Ходоуменьшители для мотоблоков могут иметь разную конструкцию и принцип действия. Соответственно, каждый из таких устройств обладает различными характеристиками, преимуществами и недостатками. По этим факторам встречающиеся на рынке уменьшители хода для мотоблоков делятся на несколько типов:

  • шестеренчатые ходоуменьшители – такие приборы обладают наиболее надежной конструкцией. Металл, из которого изготавливаются шестерни, обрабатывается специальными защитными веществами, что заметно повышает выносливость и продлевает сроки эксплуатации редукторов. Среди минусов такого рода механизмов следует выделить их высокую стоимость;
  • червячные ходоуменьшители – такими устройствами комплектуются мотоблоки с двигателями, оборудованными вертикальными валами. Червячный уменьшитель хода для мотоблока предназначен преимущественно для вспашки ранее обрабатываемой почвы. Применение червячного ходоуменьшителя на целине приводит к его неминуемой поломке;
  • цепные уменьшители хода – приборы этого типа обладают длительным рабочим ресурсом и невысокой стоимостью. Корпус устройства может быть разборным и неразборным. Первый вариант гораздо предпочтительней, так как при поломке узла с разборным корпусом его достаточно просто отремонтировать своими руками;
  • шестеренчато-цепные уменьшители хода – устройства такого типа считаются наиболее оптимальным вариантом для оснащения мотоблоков. Они отличаются невысокой стоимостью, имеют длительный рабочий ресурс и хорошо переносят повышенные нагрузки.

Каждый ходоуменьшитель на мотоблок по-разному показывает себя в тех, или иных условиях эксплуатации. Об этом следует помнить, выбирая тот или иной механизм для мотоблока.

Эксплуатация и обслуживание Нева МБ-2

Замена масла в двигателе

Завод-изготовитель рекомендует использовать для мотоблока такие известные марки моторного масла, как ЛУКОЙЛ – стандарт SAE 10W30 API SF/CC, а также RAVENOL SAE 30 API CD/SF.

При температурах выше 4 градусов тепла применять загущенные сорта масел (например, марки 10W30) приведет к повышенному расходу этого вида топлива, поэтому в холодное время года рекомендуется чаще проверять уровень масла в двигателе, не допуская снижения его отметки ниже нормы.

Замену масла проводят после того, как мотоблок недавно побывал в работе, пока двигатель еще не полностью остыл. Он должен быть прогретым, но не горячим. Остатки масла сливают из бака полностью, после чего доливают новое, пока уровень масла не достигнет специальной отметки. Сливную пробку затем плотно закручивают и протирают насухо.

Первый пуск и обкатка мотоблока Нева МБ-2

https://youtube.com/watch?v=cnurRyi5lsE

Первый пуск необходимо производить придерживаясь следующей схемы:

  • убедиться, что мотоблок находится в укомплектованном состоянии (высота рулевой штанги и рукояток должна соответствовать росту пользователя);
  • запускать двигатель можно только в том случае, если мотоблок расположен на ровной поверхности;
  • проверьте уровень масла и топлива в баке;
  • так же проверьте места резьбовых соединений;
  • далее можно запускать двигатель, плавно повернув ручку зажигания;
  • время холостого хода (без нагрузки и движения) должно составлять около 10 минут, затем можно двигаться с места и эксплуатировать мотоблок.

Периодом обкатки считаются первые 20 часов работы мотоблока, после которых нужно произвести замену масла

В этот период наиболее важно:

  • не работать на полном газу;
  • работать только на предварительно подготовленных почвах (не целине);
  • для культивации использовать только то количество фрез, что есть в комплекте;
  • мотоблок «Нева» МБ-2 в период обкатки можно нагружать лишь на ¾ мощности;
  • переключение передач в редукторе можно производить только при полной остановке вращения ведущего шкива;

по истечению первых 20 часов работы после первого запуска следует заменить масло в двигателе.

Для чего используется редуктор?

Частота вращения ротора генератора, оптимальная для выработки электрического тока, составляет около 2000 об/мин. Существуют и менее быстроходные виды генераторов, но в любом случае для качественной работы ветроколесо должно придавать ротору генератора достаточно высокую скорость. Существующие условия редко позволяют получить высокие значения.

Решением вопроса становится установка между рабочим колесом и ротором генератора повышающей передачи — редуктора. Он увеличивает частоту вращения генератора за счет одно- или многоступенчатого повышения частоты вращения, для чего используется система шкивов или устройства планетарного (дифференциального) типа.

При использовании редуктора на один поворот рабочего колеса приходится несколько оборотов вала генератора. Если конструкция редуктора многоступенчатая, то передаточное число может быть увеличено в десятки раз, хотя это чревато потерей мощности.

Необходимо учитывать, что редуктор позволяет получить высокую скорость вращения за счет резкого (пропорционально передаточному числу) падения мощности на валу. Получить высокую скорость в данном случае означает потерять усилие, позволяющее инициировать вращение ротора, стронуть тугой вал с места, преодолеть залипания магнитов.

Как сделать адаптер к мотоблоку своими руками?

После ознакомления с чертежами можно приступать к поэтапной сборке адаптера

Важно строго следовать описанному алгоритму

Если применяется адаптер с сиденьем, мотоблок превращается в мини-трактор. Кресло подбирается на своё усмотрение, но больше подходят изделия с вмонтированными амортизаторами, чтобы не пришлось устанавливать рессоры.

Рама собирается в определённой последовательности:

  1. К куску трубы с диаметром около 6 сантиметров приваривается хвостовик. На него будет монтироваться поворотный кронштейн, фиксирующийся штифтом;
  2. Рама перпендикулярно сваривается с уголком-поперечиной с габаритами 5*5 сантиметров;
  3. К раме с уголком приваривается лист из стали, толщина которого три миллиметра;
  4. Боковые края листа с длиной около одного сантиметра отгибаются вниз для защиты от порезов;
  5. Крылья сгибаются и свариваются. На верхнюю часть привариваются надкрыльники, которые оборудуются отражателями.

Основная рама обязательно оснащается дополнительной выдвижной, толщина которой 5 сантиметров. Скрепляются они между собой болтом.

Лучше дополнить конструкцию багажником, который изготовляется по следующей схеме:

  1. Собирается каркас. Нужная центральная водопроводная труба с диаметром 1 дюйм и несколько труд с меньшим диаметром (½ и ¼ дюйма);
  2. Центральная труба укрепляется дополнительными трубами для опоры, конструкция приваривается к багажнику;
  3. Опорные трубы соединяются со штангой блока и коробкой передач.

Высота опор зависит от расположения багажника. Он не может находиться над щитками приборов, бачком для топлива и масла.

Поворотный кронштейн изготовляется, следуя такой схеме:

  1. Заготовка из трубы диаметром 5 сантиметров сваривается и сгибается. К верхней части привариваются две втулки из стали, которые обеспечивают раскачивание приспособления вдоль и поперёк оси;
  2. Одну сторону кронштейна фиксируют на хвостовике, а другую – на самом мотоблоке;
  3. Для свободной установки и снятия кронштейна можно приварить ручку.

Нужно позаботиться о зеркале заднего вида (подойдёт от машины или мопеда). Деталь устанавливается на рукоятке агрегата или закрепляется на задней части багажника.

Нужно приобрести готовый механизм – тормозную систему.

Устанавливается она по такой схеме:

  1. Тяга узла блокировки демонтируется, продлевается резьба на её поверхности с помощью специальной плашки;
  2. Создаётся прочный упор из стали;
  3. В штанге просверливается отверстие, диаметр которого в пределах 3-10 миллиметров;
  4. Мощная возвратная пружина устанавливается и закрепляется.

На последнем этапе устанавливается ось с колёсами. Подходят детали со старой техники: мотоцикла или мопеда. Ось может быть слишком длинной, потому её укорачивают электрической ножовкой.

Кроме подробных чертежей стоит рассмотреть и предложенные видео по изготовлению адаптера.

Делаем адаптер для мотоблока своими руками

На данный момент, существует несколько разновидностей адаптера, как правило, их конструкции схожи, и представляют собой, крепящеюся к задней части мотоблока приспособу с удобным сиденьем.

Адаптер изготавливается из квадратного металлического профиля, длиной от 160 до 180 см. Поперек это профиля, приваривается еще один, размером 50-60 см, в зависимости от того, какая колея Вам нужна, (к ней крепятся стойки для колес). Высота стоек до оси колеса от верха до оси колеса адаптера может быть от 25 до 40 см, в зависимости от конструкции.

Далее к основному металлическому профилю и втулкам колес привариваются раскосы, они так же служат ребрами жесткости. Их длина зависит от угла наклона относительно всей конструкции и других параметров. Затем, рассчитывается и так же сваривается конструкция рамы, к которой будет крепиться навесное оборудование. Боковые направляющие этой конструкции, крепятся к колесным стойкам с помощью болтов.

После этого к основной раме приваривается рычаг управления, имеющий три колена, размерами 35, 55, 20 см. Чтобы увеличить прилагаемое усилие, к рычагу, крепится еще один рычаг, но уже размерами 80 см.

Сиденье адаптера, крепится на опору приваренной к центральному металлическому профилю. Как видите, сделать адаптер к мотоблоку своими руками, не так уж и сложно.

Адаптер для мотоблока Нева

Чертежи и размеры для разных мотоблоков, могут изменяться в зависимости от конструктива. Так для популярных моделей мотоблоков Нева, МТЗ, ОКА, самодельные адаптера могут значительно отличаться.

Сделав самодельный адаптер к мотоблоку, использовав с ним различные виды навески, можно не только облегчить работу, но и значительно повысить производительность.

Назначение адаптера

Здесь, я думаю все понятно, существует достаточно большое количество работ на земле, которое легче, быстрее и удобнее делать имея адаптер. А работая с таким навесным оборудованием как почвофреза, так вообще, безопаснее.

Схема конструкции адаптера к мотоблоку

Адаптер для мотоблока, представляет собой некое прицепное устройство, сделанное на раме и имеющее два колеса. Конструктивно, адаптеры делятся на несколько видов, по простому, они могут быть простыми и более сложными. Основными видами, считаются универсальные, это те, которые способны перевозить грузы и выполнять обработку почвы, и простые, способные выполнять только обработку почвы.

Для мотоблоков различной мощности, применяются разные адаптеры, на мало мощный, устанавливается адаптер с коротким дышлом, на мощный, с длинным. Так же, универсальные адаптеры, оснащены дополнительным функционалом, увеличение колеи, подъем навесного оборудования и т.д.

Самодельный-трактор своими руками с двигателем от мотоблока. Минитрактор из мотоблока своими руками

Для того, чтобы сделать миниатюрный трактор из мотоблока своими руками, Вам понадобятся:

  • болгарка;
  • детали для крепления;
  • швеллеры и трубы;
  • приспособление для сверления;
  • электрическая сварка;
  • измерительные инструменты (уголок, рулетка, штангенциркуль);
  • мелкий ручной инструмент (отвертка, ключи, молоток и т. д.).

Также необходимо приобрести готовый комплект для переделки мотоблока в минитрактор. Это будет основная статья расходов, но экономить на данном оборудовании не стоит, дабы не ставить под сомнение качество будущего изделия.

Еще необходимо подобрать удобные и качественные руль, сиденье, колеса и педали. Когда все необходимые комплектующие подобраны, можно приступать к созданию чертежа. Не стоит пренебрегать этим этапом – с четкими чертежами и схемами Вам намного проще и быстрее будет работать. Ниже на фото приведены примеры простейших чертежей для самостоятельной переделки мотоблока в минитрактор.

Хороший самодельный минитрактор с двигателем от мотоблока может получиться лишь тогда, когда исходный агрегат обладает хорошей мощностью и производительностью. Идеально подойдут для переделки тяжелые дизельные мотоблоки. Они довольно экономичные, имеют большой вес, обладают немалой мощностью, продуктивные и выносливые. Все эти параметры позволят сделать из мотоблока полноценный минитрактор, способный вспахивать тяжелые грунты и работать долгое время без перерывов.

Процесс переделки в целом проводится по одному алгоритму, с незначительными отличиями для разных моделей. Общая схема переделки мотоблока в минитрактор выглядит следующим образом.

Подготовка рамы

Поскольку для минитрактора понадобится еще одна пара колес, то и конструкцию рамы придется усовершенствовать и усилить. Для изготовления новой рамы используются металлопрофиль или металлическая труба. Толщину и размер заготовок стоит подбирать исходя из индивидуальных предпочтений, учитывая мощность будущего агрегата. Составляющие будущей рамы вырезаются болгаркой и соединяются сваркой. Целесообразно усилить конструкцию поперечной перекладиной. Позаботьтесь также о месте крепления навесного оборудования и о фаркопе, если планируете использовать прицеп.

Ходовая система

Передние колеса крепятся на отрезок трубы подходящего диаметра. На нее в свою очередь крепятся готовые колесные ступицы с тормозными колодками. В центре конструкции проделывается отверстие, через которое она будет присоединена к раме. Далее к раме через червячный редуктор монтируются рулевые тяги. В конце устанавливается собственно руль.

Для установки задней оси во втулки запрессовываются подшипники. На саму ось крутящий момент будет передавать шкив. Колеса можно оставить от предыдущего агрегата, можно подобрать новые, с более мощным протектором и большей шириной. Диаметр колес для будущего минитрактора рекомендовано подбирать размером от 12 дюймов.

Монтаж двигателя

Двигатель рекомендуется монтировать на передней балке рамы. Это улучшит балансировку агрегата

Важно предусмотреть, чтоб вал отбора мощности находился параллельно к шкиву заднего моста. Это убережет ременную передачу от износа

Дополнительные системы

Когда проделана основная часть работы, устанавливается тормозная система и система управления навесным оборудованием. Также не лишней будет установка осветительных приборов.

После полной сборки минитрактор должен пройти обкатку соответственно с требованиями инструкции по эксплуатации к мотоблоку.

Рассмотрим подробнее, как легко и быстро можно переделать в минитрактор мотоблоки разных моделей.

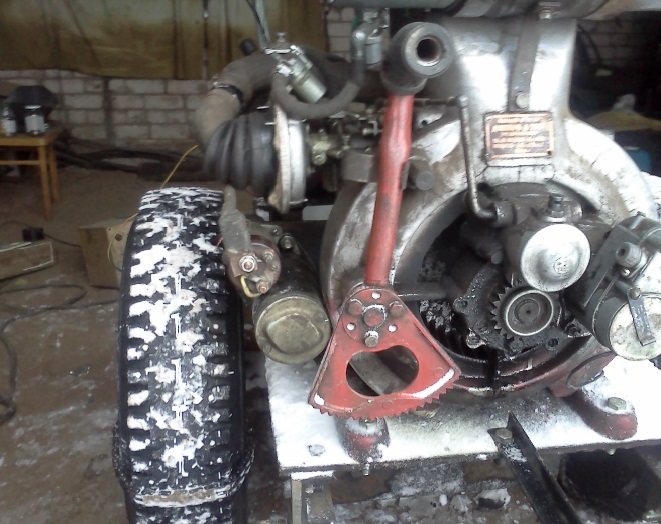

Как сделать самодельный мотоблок на базе кпп ЗАЗ

Редуктор для мотоблока преобразует высокую частоту вращения на входном валу в низкую на выходном валу. Регулярное техобслуживание и своевременное проведение ремонтов позволят успешно эксплуатировать редуктор мотоблока, избежать внезапных поломок.

Конечно, лучше всего, если понимать принципы работы мотоблока и знает устройство его редуктора. Каждый фермер, знающий устройство редуктора своего мотоблока, сможет правильно провести его тех диагностику и ремонт. В тяжелых случаях, конечно, нужно обращаться к спецам, имеющим соответствующий опыт.

Если для редуктора мотоблока достаточно ступенчатого изменения частоты вращения своего выходного вала, то вместо него в самодельных мотоблоках может быть применена автомобильная коробка передач. Хорошим вариантом может оказаться самодельный мотоблок на базе кпп ЗАЗ. Ниже показан пример исполнения такого мотоблока для приусадебного хозяйства. На его изготовление, по информации хозяина, ушло около одного месяца.

Первые испытания показали малый его вес, после чего были добавлены грузы в колёса и передний противовес. Вес мотоблока получился около 160 кг.


Возможности мотоблока: пашет, культивирует, окучивает, копает; фрезерует; перевозит грузы до 800 кг.

Полуоси самодельного мотоблока на базе кпп ЗАЗ

Изготовление полуоси таит многочисленные нюансы. Для того, чтобы понять, как изготовить самодельный мотоблок с КПП ЗАЗ, желательно повышать уровень своих знаний, знакомиться с тех литературой.

Хорошие знания позволят изготовить самодельный мотоблок, который можно будет либо эксплуатировать самостоятельно, либо продать своим знакомым. Таким образом, у вас появится агрегат, идеально отвечающий вашим требованиям. При этом вы, сэкономите ощутимые денежные средства.

Для того, чтобы делать самодельные трактора и мотоблоки нужны физические силы и время. При достаточном опыте можно научится делать надежные сельскохозмашины универсального назначения. Неплохо также освоить изготовление самодельных сцепок к мотоблоку и дополнительного навесного оборудования.

Если вы будете стоять перед выбором: покупать либо самостоятельно изготовить самодельный мотоблок с двигателем ЗИД и редуктором на КПП ЗАЗ, то лучше выбрать второй вариант. Предварительно изучите спец литературу, разработайте чертежи, покопайтесь с инете — и вы сможете успешно сделать эффективный сельхозагрегат.

Самодельные орудия для мотоблока во многих случаях необходимы, ведь они позволяют технике стать более функциональной. Для надежного их крепления желательно применять самодельные сцепки к мотоблоку, имеющие высокое качество и разработанные с учетом особенностей навесных орудий.

Размер ремня на мотоблок

Планируя заменить поврежденный элемент, следует предварительно узнать, какой ремень стоит на мотоблоке Нева в конкретной модификации. Для этого потребуется выполнить простейший алгоритм действий, позволяющий узнать размеры установленного элемента и заменить его аналогичным:

Демонтировать изделие с мотоблока.
Проверить элемент на наличие цифр, отражающих его размер

Как правило, они расположены на внешней стороне изделия.
Особое внимание следует уделить цвету номера, который может быть белым, синим или оранжевым.
При истирании маркировки следует произвести замеры самостоятельно.. С этой целью измеряется расстояние между вращающимися узлами, для соединения которых используется изделие, после чего определить его размер, используя специальную таблицу, размешенную на сайте производителя техники. Достоверную информацию о размере можно получить у продавца комплектующих, если продемонстрировать ему демонтированный старый элемент

Достоверную информацию о размере можно получить у продавца комплектующих, если продемонстрировать ему демонтированный старый элемент

С этой целью измеряется расстояние между вращающимися узлами, для соединения которых используется изделие, после чего определить его размер, используя специальную таблицу, размешенную на сайте производителя техники. Достоверную информацию о размере можно получить у продавца комплектующих, если продемонстрировать ему демонтированный старый элемент.

Как устроен редуктор мотоблока

Редуктор, который часто называют преобразователем, представляет собой механизм, который перерабатывает крутящий момент мотора и передает его на вал отбора мощности мотоблока. Происходит это с помощью набора зубчатых колес, находящихся в прочном металлическом корпусе. Редуктор и качество его деталей влияют на сроки эксплуатации агрегата для выполнения сельскохозяйственных работ

Поэтому при покупке мотоблока в магазине следует обращать большое внимание на его комплектующие элементы, в том числе и устройство редуктора

Редуктор бывает разборным и неразборным. Последние модели устанавливаются на мотоблоки бюджетного типа. Детали в них дешевые, ремонту не подлежат. При неисправностях нужно заменять редуктор. При нормальной эксплуатации срок их службы измеряется 1-2 сезонами. На дорогой технике двигатель оснащен преобразователем разборной конструкции. Он исправно служит несколько сезонов. При поломке отдельных частей просто заменяется вышедшая из строя деталь.

Преобразователь любого типа может включать в свой состав:

  • корпус (разборный или нет);
  • шестерни и валы;
  • звездочки;
  • ремни или цепи;
  • подшипники.

С помощью перечисленных деталей производится передача движений от мотора к навесным орудиям. Цепь надевается на звездочки, ремень — на шкивы. Самые простые механизмы оснащаются ременной передачей. Их же считают самыми слабыми и ненадежными. При большом крутящем моменте ремни проскальзывают и слетают со шкивов. Но такая конструкция благоприятно сказывается на валу двигателя. Проскальзывания ремней можно избежать, если поменять их на зубчатые. При этой замене нужно поменять и шкивы.

Минитрактор

Минитрактор отличается от мотоблока тем, что его мощность выше, а значит, возрастает и меняется область применения техники в хозяйстве. Из мотоблоков довольно просто можно сделать минитрактор посредством подсоединения подходящего прицепа. Тут можно использовать как заводскую модель мотоблока, так и его самодельный аналог. Получится такой себе мотоблок из моста от Жигулей и с прицепом. В качестве двигателя стоит брать все же дизельный, желательно помощнее. Этот вариант сборки также предполагает использование специального чертежа.

От Жигулей пригодится не только задний мост, но и коробка передач. Понадобятся некоторые переделки:

  1. Верх коробки передач срезается, она закрепляется на самодельной раме болтовыми креплениями. Отношение шкивов соблюдается 1:4.
  2. От КПП протягивается цепная передача к мосту, устанавливаются регулировочные звездочки с соотношением КПД 1 к 3,8.
  3. Сам мост закрепляется болтами к раме мотоблока.
  4. Колеса делаются из жигулевских дисков. Можно разобрать конструкцию по сварочным швам, а затем сузить сам диск, вложив меньшую часть в большую и обварив получившуюся деталь сваркой.

Вариант предполагает использование 2 готовых узлов: мотоблока и прицепа.

Ходовая часть и управление

Ходовая часть — это рама, на которую надо прикрепить все детали мотоблока и колеса. Когда рамы нет, то ее функции выполняет трансмиссия, на нее и следует монтировать мотор и колеса.

Это подходящий вариант для того, чтобы менять расстояние между колесами и устанавливать колею нужной ширины. Если заднего моста от Жигулей нет, то подойдет от Муравья или вездехода.

На мотоблоках принято использовать 2 типа колес:

  1. Пневматические.
  2. Утяжеленные металлические, которые имеют грунтозацепы. Они крепятся к колесам болтами или навариваются. Дополнительно на металлические колеса можно навесить другие грузы, чтобы увеличить вес мотоблока и улучшить сцепление с грунтом.

Управление мотоблоком осуществляется через систему рычагов, тяги переключения скоростей и руля. У некоторых моделей есть сидения для оператора, но в основном управление транспортным средством осуществляется только вручную. Расположить нужные конструкции можно на следующих узлах.

Слева на рулевой штанге крепится рычаг управления сцеплением и экстренной остановкой двигателя.

На правую сторону устанавливаются рычаги газа, привода колес и тормоза.

Чтобы обрабатывать земельный надел, требуется прикладывать огромное количество физических усилий. Некоторым аграриям физический труд доставляет удовольствие, поэтому их вполне устраивают в работе элементарные орудия труда. Но большинство дачников для вспашки соток на приусадебном участке используют мотоблоки, которые собираются нередко собственными руками.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
