Киянка резиновая

Технологическая карта киянки

{adsr}Деревянные молотки могут иметь самую разнообразную форму: с прямоугольными или цилиндрическими бойками, круглыми, овальными и даже резными рукоятками. Каждый мастер, самостоятельно изготавливающий инструмент для личного использования, старается сделать его наиболее удобным и при этом исходит из своих возможностей. У одних в распоряжении может быть функциональная мастерская с верстаком, пилорамой и фрезой, а другие имеют под рукой только пилу и лист наждачной бумаги. Ниже мы приведем несколько вариантов сборочных чертежей изделия киянки, чтобы Вы смогли точно определиться с конструкцией своего будущего инструмента, и не столкнулись с проблемами при его изготовлении Представленная выше технологическая карта изготовления киянки, описывает самый простейший процесс изготовления данного устройства. Вместо верстака, на четвертом этапе, можно закруглить ручку с помощью рубанка и шлифовальной бумаги, как это указано в соседней инструкции. Сверлильный верстак, можно легко заменить обычной дрелью. Вышеприведенная инструкция требует обязательного наличия токарного станка, и демонстрирует, как сделать не только удобный, но и красивый инструмент. Для максимально точного сходства с эскизом, лучше использовать шаблоны. Данный чертеж киянки (или учебная карта), нацелен на производство инструмента в больших объемах и в оборудованной мастерской, но при должном опыте его можно повторить и в домашних условиях.

1

Прежде чем приступать к процессу создания киянки, важно определиться, из каких пород дерева она будет сделана. Наилучшей древесиной для бойка считается береза, дуб, бук, груша или клен

Ручку лучше сделать из березы, рябины, клена, ясеня или вяза. Для изготовления киянки потребуется всего 3 деревяшки с размерами 120x90x18 (для бойка) и одна на 350x40x18 (для ручки). Для работы понадобиться пила по дереву, столярный клей, а также струбцина или тиски для зажима изделия на время высыхания.

2. Подобрав и распилив материал, зачищаем его наждачной бумагой.

3.

Из расположенной выше схемы видно, что центральная часть бойка представляет собой паз для ручки. Так как ширина ручки 40 мм, а бойка 120 мм, нам необходимо отмерить и выпилить части по 40 мм от краев, как это указано на фото ниже.

4. Собираем части бойка, оставив паз для дальнейшего крепления рукоятки. Наносим клей, зажимаем струбциной или тисками и ждем полного высыхания (как минимум 2 часа).5. Пока боек склеивается, можно придать форму ручке, сгладив углы в месте хвата. Для этого наиболее удобно пользоваться фрезой. Если же в Вашем арсенале такой инструмент отсутствует, можно обтесать грани топором или стамеской, после чего зачистить наждачной бумагой.6. Когда боек окончательно высохнет, его боковые (ударные) части рекомендуется слегка подпилить под небольшим углом. Чтобы не ошибиться в наклоне, просто отмечаем по 10 мм от нижних частей бойка и чертим к ним линию от верхних углов. Суть в том, чтобы боек получился не прямоугольный, а призматический, как на фото ниже.

Покупая стамески, не забудьте уделить внимание и вопросу приобретения такого изделия, как резиновая киянка. Этот инструмент наносит меньше всего ущерба самим стамескам, хотя имеет и определенные недостатки

Давайте разберемся, какие именно, и существует ли идеальный вариант киянки.

Дорогостоящие ручные инструменты

М 11045 Jonnesway 47814 (0.52 kg)

Родина бренда и страна – производитель совпадают – Тайвань. Серия включает в себя специальные молоточки с пустотелой головкой, внутри которой содержится стальная дробь в определенном количестве. Дробь продолжает движение вперед даже при остановке инструмента, а после происходит ее резкое торможение в связи с наличием препятствия. При этом молоточек не отскакивает. Сама киянка стальная, покрытая синтетической резиной особой плотности. Благодаря такому покрытию поверхность полностью защищена от повреждений. Длина изделия – 28,6 см, вес – 493 г, форма бойка – круглая.

Средняя цена – 1630 рублей.

М 11045 Jonnesway 47814 (0.52 kg)
Достоинства:

  • надежность;
  • неубиваемость;
  • функциональность;
  • практичность;
  • удобство в эксплуатации;
  • соотношение цена/качество.

Недостатки:

не установлены.

M 11055 Jonnesway 47815, 1.05 kg

Качественный продукт родом из Тайваня. Отличается пустотелой ударной частью, в которой засыпана стальная дробь. Используется при проведении разнообразных манипуляций, где необходима подгонка или выравнивание. Стальная ручка покрыта плотной резиной, что делает инструмент более удобным в использовании. Диаметр головки (круглой) – 55мм.

Средняя стоимость – 2310 рублей.

M 11055 Jonnesway 47815, 1.05 kg
Достоинства:

  • многофункциональный;
  • практичный;
  • добротный;
  • удобный;
  • долговечный;
  • надежный.

Недостатки:

существенная стоимость.

Hans 5702 – 16, 470 g

Бренд и страна – производитель – Тайвань. Продукция получилась надежной и качественной. У профессиональных строителей нареканий к ней нет. Молоток выполнен из полиуретана. Отдача отсутствует. Небольшой вес позволяет с ним трудиться достаточно продолжительное время. При этом усталости человек не ощущает, и руки не болят. Боёк резиновый круглой формы.

Hans 5702 – 16, 470 g
Достоинства:

  • многофункциональный;
  • практичный;
  • долгий срок службы;
  • универсальный;
  • положительные отзывы.

Недостатки:

не выявлены.

Зубр Эксперт, 700 г

Российский бренд, но страна-производитель – Китай. Молоток относится к категории многофункциональных инструментов. Изготавливается для профессионального использования. Подходит для установки пластиковых окон. Соответствует всем требованиям ГОСТ. Ударный элемент – резиновый, диаметром 30 мм, массой – 0,315 кг, рукоять  из ясеня.

Реализаторы просят за товар 1096 рублей.

Зубр Эксперт, 700 г
Достоинства:

  • гарантийный срок – один год;
  • удобный;
  • функциональный;
  • добротный;
  • качественный;
  • надежный.

Недостатки:

отсутствуют.

Молоток резиновый, черно – белый, 450 г, 81968472

Ударная головка – резиновая. Подходит для обработки плитки, древесины и ламината. Широко используется при проведении кровельных и жестяных работ, укладке плитки как напольной, так и тротуарной, для ремонта автомобилей. Действует в паре со стамеской и долотом.  Качественно подгоняет детали при сборке мебели, не повреждая и не деформируя их. Оставляет в целости лакокрасочный слой. Вес конструкции – 450 г, головка шириной 6 см. Длина ручки – 260 мм.

Средняя цена – 888 рублей.

Молоток резиновый, черно – белый, 450 г, 81968472
Достоинства:

  • долгий срок службы;
  • универсальность;
  • добротность;
  • практичность;
  • функциональность;
  • не наносит вреда материалу.

Недостатки:

отсутствуют.

Киянка с фиберглассовой рукоятью 82356519, 225 г

Модель широко используется при проведении сборочных и монтажных работ, при укладке бордюрной, тротуарной, стеновой и напольной плитки, брусчатки. Ней можно обрабатывать листовой металл. Ручка эргономичная, двухкомпонентная, имеет длину 250 мм. Изготовлена из фибергласса красного оттенка. Имеет резиновые вставки, предотвращающие скольжение рук. Элипсоидное сечение на ручке улучшает удобство держания, позволяет точно наносить удары, регламентируя при этом силу. Оснащена резиновой головкой весом 225 г и диаметром 5,1 см, шириной 7,9 см. Боёк черного цвета. Несмотря на китайское производство, товар достаточно надежен и долговечен.

Средняя стоимость – 1005 рублей.

Киянка с фиберглассовой рукоятью 82356519, 225 г
Достоинства:

  • используется для обрабатывания окрашенного материала;
  • добротность;
  • универсальность;
  • удобство в использовании;
  • эргономичная ручка;
  • функциональность.

Недостатки:

черная головка может оставлять следы на светлом фоне.

Как сделать киянку своими руками

Кстати, подобный инструмент вполне можно собрать и самостоятельно. Для этого достаточно лишь следовать следующим этапам:

  1. Подготовить ручку.
  2. Подготовить материал для головки.
  3. Собрать слои.
  4. Закрепить шайбу.

Обо всем поподробнее

Делаем рукоятку

Для изготовления ручки лучше всего будет обточить заготовки на токарном станке — это позволит нам получить круглое сечение формы (а значит, и более комфортное использование этого инструмента в готовом виде). А посредине самой ручки можно сделать выступ, чтобы у нашей будущей головки был убор. Если такой возможности нет — стоит намотать на ручку веревку в несколько слоев.

Важная часть — отбойная

Перед тем, как сделать саму головку, необходимо подготовить макет. Что касается исходного материала, резину вполне возможно заменить кожей. Из неё мы и будем вырезать кружки — понадобится около 50 подобных для того, чтобы собрать саму «колотушку» в готовом виде. Если же кожа тонкая, то, возможно, что таких слоев будет семьдесят.

Чем склеить слои?

Чтобы подготовленные кружочки легко нанизывались на ручку, в них необходимо будет вырезать отверстие соответствующего диаметра. Каждый такой кусочек нужно будет нанизывать на рукоятку и скрепить со следующим клеем ПВА. При приклеивании слои нужно будет стараться прижимать как можно плотнее друг к другу. Нанизали весь подготовленный материал? Теперь постарайтесь зажать все это в тисках до того момента, как полностью высохнет клей.

Закрепим результат

Чтобы в будущем собранная нами головка не слетала, нужно будет поверх всего полученного закрепить шайбу

Здесь неважно какой она будет — деревянной или металлической. Самое главное во всем этом процессе, чтобы болт был очень закреплен. Вот только подобрать его нужно будет таким размером, чтобы он не растрескался

Вот только подобрать его нужно будет таким размером, чтобы он не растрескался.

Дополнительные крепления

Если позволяют размеры, нужно просто перехватить выступающие края и закрепить головку дополнительно бечевкой. Ещё одни вариант — вбить в торец маленькие гвоздики.

В чем преимущества созданной собственноручно киянки?

Вот и все — вполне можно использовать киянку в работе. Вы сразу оцените все её достоинства: она бесшумная и очень практичная. При работе головка не будет раскалываться на малейшие щепки, да и сам процесс будет происходить максимально бесшумно, как если бы это было с моделью, сделанной из какого-нибудь другого материала.

Киянка. «Колотушка». Казалось-бы, что может быть проще. Ручка с болванкой, колоти. Ан нет, видов киянок множество. Самая удачная форма — «граната». Стучи любым концом, не то что молотковой. И придумывали люди киянки не абы как, а с целями:

Сделать работу резчика удобной и приятной

Исключить по возможности профессиональные заболевания резчиков, связанные с ударной нагрузкой на кисти и запястья

Увеличить срок службы и киянки и стамесок

Например, колотушка может быть деревянной и красивой:

Но через несколько месяцев работы вся эта красота превращается примерно в такую вот мочалку:

Еще бывают киянки, одетые в бронзу — для того, чтобы удар был мощнее:

Хорошая киянка! Замечательная! Но нужно ли показывать, во что превращаются ручки стамесок? Только стамески, усиленные металлическими кольцам способны выдержать удары такой кувалдочки…

Или вот, тоже, казалось-бы неплохое решение — резиновая голова.

Но.. уж больно сильно отскакивает от ручки стамески при ударе…

Михаил Ильяев работает киянкой Степана Эрьзи, сделанной из кебрачо, тяжелейшего дерева Аргентины:

Михаил рассказал забавный случай. Одна вреднючая соседка, старушка, стала жаловаться на него «куда надо» за постоянный стук на балконе. Михаил расстроился, стал искать компромиссы. Вот один из них. В дело пошли резиновые нашлепки от костылей, надел с натяжечкой на ручку и долбежка стала более приглушенной:

Дальше было еще детективней! Как говорит Ильяев, его вроде как Бог услышал: та зловредная соседка вскорости уехала восвояси из его дома, а на ее место поселилась ГЛУХАЯ ИНТЕЛЛИГЕНТНАЯ СТАРУШКА, с которой Михаил задружился. Вот такие чудеса…

В подготовке статьи использовано форумное обсуждение: https://forum.woodtools.ru/index.php/topic,317.0.html

Покупая стамески, не забудьте уделить внимание и вопросу приобретения такого изделия, как резиновая киянка. Этот инструмент наносит меньше всего ущерба самим стамескам, хотя имеет и определенные недостатки. Давайте разберемся, какие именно, и существует ли идеальный вариант киянки

Давайте разберемся, какие именно, и существует ли идеальный вариант киянки.

Что такое киянка?

При рассмотрении того, для чего нужна киянка резиновая следует уделить внимание тому, что не во всех случаях при работе требуется проводить разрушение и деформацию материала. В некоторых сферах труда требуется мягкий подход к вопрос

Примером можно назвать то, что киянка резиновая или киянка деревянная применяются при сборке мебели, обработке металлических пластин, при монтаже керамической плитки и во многих других случаях

Первые варианты исполнения изделия появились еще до нашей эры, но потребность в нем остается на сегодняшний день

Примером можно назвать то, что киянка резиновая или киянка деревянная применяются при сборке мебели, обработке металлических пластин, при монтаже керамической плитки и во многих других случаях. Первые варианты исполнения изделия появились еще до нашей эры, но потребность в нем остается на сегодняшний день.

Распространенная киянка пластиковая прямоугольная характеризуется следующими особенностями:

  1. Внешним видом изделие напоминает молоток с увеличенной рабочей частью.
  2. При изготовлении бойка применяется не металл, а пластик. Даже получили широкое распространение варианты из дерева и резины.
  3. Рабочая часть может быть выполнена в прямоугольном и цилиндрическом виде.
  4. В большинстве случаев рукоятка выполнена в форме овала, однако при создании небольшого варианта исполнения может применяться круглая форма.
  5. Применяется киянка большая при выполнении самых различных работ. При этом классификация проводится по весу, так как в продаже встречаются варианты исполнения от несколько сотен грамм до нескольких килограмм.

Сегодня безынерционная киянка резиновая является неотъемлемой частью практически любой мастерской. Вариант исполнения из дерева встречается в сфере выполнения кровельных работы, некоторые модели применяются при сборке мебели.

Не рекомендуется применять киянку для работы с хрупкими материалами, так как даже незначительный удар может стать причиной появления деформации.

Как сделать самостоятельно

Если под рукой нет резиновой киянки, сделать инструмент можно самостоятельно. Для изготовления конструкции подойдут фрагменты древесных брусков, резиновые кусочки толщиной от 5 мм. Заменить резину можно обрезками кожи. После склеивания слоёв получается функциональный боёк.

резиновый молоток для работ по жести

Процесс изготовления инструмента состоит из следующих этапов.

  1. Подготовка рукоятки. Для этого можно использовать обрезок готового черенка или брусок из твёрдых пород дерева. Рекомендуется выбирать дуб, бук, берёзу или орех. Для придания бруску закругленной формы производят обтачивание заготовки на токарном станке. Альтернативный вариант предусматривает обработку детали стамеской и шлифовальной насадкой.
  2. Изготовление бойка. Кусочкам резины или обрезкам натуральной кожи нужно придать одинаковую форму. Размер выбирается в зависимости от назначения инструмента. Для универсального назначения подходят параметры: длина 10 см, толщина – 5-7 см, высота – 5-8 см. Значит, заготовки должны быть 10 х 5…7 см. Количество резиновых прямоугольников рассчитывается с учётом толщины резины. Кожаных деталей должно быть 50-70 шт. По центру каждого элемента проделывается отверстие, чуть меньшее, чем диаметр рукоятки.
  3. Сборка конструкции. На ручку следует нанизать поочерёдно подготовленные детали бойка. Между собой заготовки склеиваются и прижимаются. При работе с кожей берут клей ПВА или столярный, с резиной – резиновый. Сформированный ударный элемент фиксируют струбцинами до полного высыхания клея.
  4. Закрепление бойка. Чтобы в процессе работы боёк не слетел с ручки, нужно зафиксировать его с обеих сторон подручными креплениями. С нижней стороны в самой ручке проделывают отверстие, после чего вкручивают болт с шайбой. Сверху бойка устанавливают хомут или накручивают бечевку, пропитанную столярным клеем.

Такую конструкцию можно модифицировать, изменяя вид используемого материала или крепёжные элементы.

Советы по изготовлению киянки

Избежать ошибок при изготовлении инструмента помогут советы профессионалов.

  • Материал для рукоятки следует выбирать без дефектов. После обрезки нужной длины древесину тщательно зачищают. Недопустимо наличие на поверхности сколов и заусенец.
  • Начинать процесс сборки приспособления нужно с создания чертежа. В нём обязательно указываются размеры и вид материалов. Материал рукоятки и головки в идеале должен быть разным.
  • Если для изготовления головки рекомендуется использовать дуб, орех, бук, то для рукоятки подойдут: груша, клён, рябина ясень.
  • Соединение ручки и головки выполняют с помощью клея. Пока состав не высохнет, место стыковки должно находиться в струбцине или в тисках.
  • При использовании резины для бойка обработку поверхности производят с помощью нагрева заготовки или шлифовальной насадкой.

Соблюдение технологии шлифовки и склеивания является гарантией того, что инструмент прослужит долго.

Что собой представляет?

Не все проводимые работы связаны с разрушением и деформацией материала. Довольно часто возникает потребность в более аккуратном подходе. В таких случаях использование обычного молотка лишь усугубит ситуацию. Необходимо амортизировать силу удара. Здесь приходит на выручку киянка.

Она представляет собой ударный инструмент, произведенный из прочной плотной древесины. Несмотря на приличный вес, имеет мягкий удар. Это объясняется тем, что она необходима работающим с хрупким материалом (монтаж и демонтаж), где требуется использовать силу, не повредив рабочую поверхность.

В качестве прообраза для киянки выступили большие деревянные инструменты, которые использовали славяне для законопачивания хижин и лодок перед спуском на воду. Название происходит от старославянского «кий».

Киянка состоит из:

  • Рукоятки. Изготовляют из плотных пород дерева, в том числе и березы. В редких случаях — из металла, пластика и фибергласса. Для большего удобства ряд моделей оснащены резиновыми вставками в местах удержания рукой. Рукоять крепится к бойку с лицевой стороны, специально для этого предусмотрено сквозное отверстие. Благодаря конусовидной форме исключается риск срыва ударной части во время работы;
  • Бойка. Ударную часть производят из дерева, жесткой резины и полимеров с высокой химической плотностью. Популярна полиуретановая головка, она имеет высокие эксплуатационные характеристики и параметры. Для увеличения срока службы ее покрывают различного рода защитными средствами и олифой. Данную часть модифицируют и изменяют в зависимости от среды использования.

Форма бойка

В зависимости от поставленной задачи, форма сечения головки бывает:

  • Круглая. Наиболее мягкая из всех представленных. Для рихтовки и проведения монтажных работ. Используют во время укладки тротуарной плитки.
  • Прямоугольная. Ориентирована на выполнение ударной работы в сочетании с долотом, или стамеской (фальцевание, кровельные работы).
  • Квадратная. Необходима при взаимодействии с металлом и укладке крыши;
  • Клиновидная.

Размер и вес

Учитывая множества выполнимых задач, делят:

  • тяжелые (900 г и выше);
  • средние (450 — 900 г);
  • легкие (225 — 450 г).

Визуально определить вес киянки практически невозможно. На первый взгляд, миниатюрный инструмент может быть тяжелее превосходящих в размерах аналогов. Так некоторые производители дополнительно оснащают бойок свинцом, для утяжеления удара.

Длинна рукоятки варьируется в зависимости от назначения и изготовителя. Чем больше, тем тяжелее удар.

Классическая деревянная модель весит не более 300 г и длинна 30 см.

Где используют?

  1. Кровельные работы. Крыши со сложной структурой нуждаются в обработке стыков и кромок в фальцевых соединениях.
  2. Правка листовых металлов. В качестве примера можно привести рихтовку автомобильных кузовов.

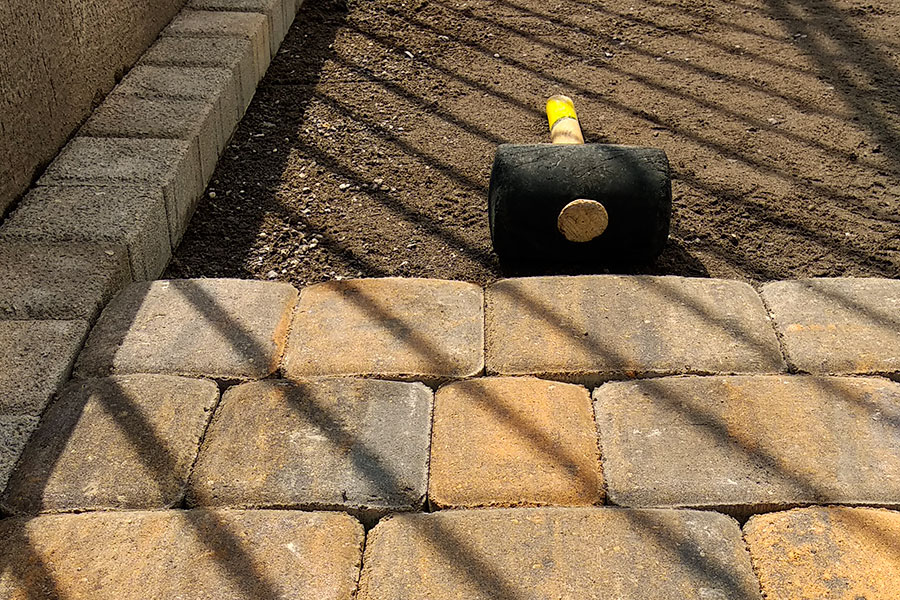

  3. Незаменимый инструмент при укладке плитки. Без него проведение таких работ невозможно.
  4. При укладке ламината.
  5. Сборка и разборка мебели. Рабочая поверхность может быть деревянной, или резиновой.
  6. Слесарное дело. Наибольшая эффективность с деревянным бойком.
  7. Резка по дереву.
  8. Столярное дело. Как правило, в сочетании с долотом и стамеской.

Предварительный просмотр:

«Изготовление столярной киянки»

Учитель трудового обучения

Конспект урока по столярному делу в 7 классе

Тема урока: «Изготовление столярной киянки».

Цель урока : изготовить столярную киянку.

  • учить школьников работать по технологической карте;
  • соблюдать требования и правила по технике безопасности отрабатывать навык составления простого предложения;
  • развивать совершенствования контрольно-производственных умений, пользование измерительными приборами;
  • прививать стремление к творчеству в разрешении производственных ситуаций;
  • учить анализировать причины брака.
  • корригировать и развивать связную устную речь учащихся;
  • развивать глазомер;
  • развивать мелкую моторику кистей рук.
  • воспитывать интерес к труду;
  • воспитывать взаимопомощь учебно-производственной деятельности;
  • воспитание положительных мотивов, ответственность за качество;
  • формировать бережное отношение к инструментам и материалам.

Что такое киянка?

При рассмотрении того, для чего нужна киянка резиновая следует уделить внимание тому, что не во всех случаях при работе требуется проводить разрушение и деформацию материала. В некоторых сферах труда требуется мягкий подход к вопрос

Примером можно назвать то, что киянка резиновая или киянка деревянная применяются при сборке мебели, обработке металлических пластин, при монтаже керамической плитки и во многих других случаях. Первые варианты исполнения изделия появились еще до нашей эры, но потребность в нем остается на сегодняшний день.

Распространенная киянка пластиковая прямоугольная характеризуется следующими особенностями:

  1. Внешним видом изделие напоминает молоток с увеличенной рабочей частью.
  2. При изготовлении бойка применяется не металл, а пластик. Даже получили широкое распространение варианты из дерева и резины.
  3. Рабочая часть может быть выполнена в прямоугольном и цилиндрическом виде.
  4. В большинстве случаев рукоятка выполнена в форме овала, однако при создании небольшого варианта исполнения может применяться круглая форма.
  5. Применяется киянка большая при выполнении самых различных работ. При этом классификация проводится по весу, так как в продаже встречаются варианты исполнения от несколько сотен грамм до нескольких килограмм.

Сегодня безынерционная киянка резиновая является неотъемлемой частью практически любой мастерской. Вариант исполнения из дерева встречается в сфере выполнения кровельных работы, некоторые модели применяются при сборке мебели.

Киянка белая, которая изготавливается в соответствии с ГОСТ, с деревянным бойком часто применяется при работе с металлами. Главная задача при применении заключается в выполнении сильных ударов, которые не приводят к повреждению поверхности.

Скачать ГОСТ 19645-74

Весьма широкое распространение получил молоток плотницкий. Подобная киянка столярная резиновая или деревянная предназначена для работы с декоративными материалами. При этом характеристики существенно повысились за счет применения более современных материалов.

Киянка прямоугольная применяется при работе по формовке и правке металла. При изготовлении применяется резина и дерево. Среди особенностей отметим следующие моменты:

  1. Работа предусматривает совершение сильных ударов.
  2. Рабочая часть изготовлена из упругого материала, поэтому на поверхности не появляется серьезных дефектов.

Инструмент резиновый или деревянный получил весьма широкое распространение. Однако не стоит забывать о том, что работать с хрупким материалом запрещается. Даже незначительное механическое воздействие может стать причиной появления серьезных дефектов.

Одним из самых распространенных отделочных материалов можно назвать керамическую плитку. Подобному материалу на момент выполнения монтажных работ приходится прикладывать большое усилие. При укладке тротуарной плитки или брусчатки применяется киянка пластиковая прямоугольная. Вариант исполнения со стальной рабочей частью не подходит, лучше всего выбрать резиновый. Существует довольно большое количество различных вариантов исполнения резиновой киянки для плитки. Среди особенностей применения отметим следующие моменты:

  1. При применении инструмента проводится уплотнение клеящего состава.
  2. За счет рассматриваемого изделия работу можно существенно упростить.
  3. Резиновая рабочая часть позволяет исключить вероятность повреждения отделочного материала на момент проведения работы.

В целом можно сказать, что киянка для плитки является практически незаменимым инструментом на момент проведения монтажа подобного материала. В продаже встречаются самые различные варианты исполнения, которые характеризуются определенным весом и формой рабочей поверхности.
