Канализация под монолитной плитой
Канализация на плите просчетов в проекте не простит. Закладка системы возможна только до заливки монолитной подошвы. Для внешней магистрали обязательно потребуются металлические гильзы, которые защищают трубопровод от разрушительной нагрузки, воздействующей на этапе затвердевания бетона и в процессе эксплуатации дома. Кроме того, прокладка прочной гильзы позволит при необходимости демонтировать поврежденный участок трубы и заменить его новым.
Для прокладки гильз роют траншеи, тщательно их трамбуют, а после укладки закладных засыпают их грунтом. После всех подготовительных мероприятий, о которых можно узнать в статье о сооружении плитного фундамента, приступают к заливке бетона. Внутренняя разводка делается по аналогии с каркасниками на других фундаментах.
С чего правильно будет начать?
Прежде всего нужно определиться с типом проходящей неподалеку от дома канализации. В зависимости от этого различают два возможных типа подключения:
- Раздельное. Используется в случае подключения ливневой и бытовой канализации частного дома. Осуществляется раздельно в две системы.
- Смешанное. Может быть использовано при наличии трубопровода смешанного типа. В таком случае подводится одна общая труба, которая и врезается в систему.
Нужно понимать, что канализационный ввод, который соединит внутридомовую систему с централизованной, финансируется застройщиком. Это может вылиться в приличную сумму. Желающие сэкономить могут попытаться осуществить задуманное мероприятие в ходе плановой модернизации централизованной ветки. Для этого стоит перед началом работ обратиться в водоканал, где предложить свое финансовое участие в проведении такой модернизации. При положительном решении организация возьмет на себя часть работ, включая проектирование и подключение, что даст существенную экономию. Еще один способ заплатить меньше – коллективная врезка с соседями. В этом случае расходы так же удастся уменьшить.
Самостоятельная врезка в центральную канализацию – хлопотное мероприятие. Тем, кто не любит бегать по инстанциям можно порекомендовать обратиться в компанию, оказывающую такие услуги. В этом случае застройщик будет избавлен от необходимости сбора пакета разрешительных документов и решения ряда организационных вопросов. Кроме того существенно упрощается процедура ввода в эксплуатацию новой ветки. Однако такие услуги стоят недешево и желающие сэкономить от них, скорее всего, откажутся.
Тем, кто решил заняться решением вопроса самостоятельно, понадобится собрать следующие документы:
- План участка и дома, на который должна быть нанесена схема прокладки канализационного трубопровода. Выполняется компанией, специализирующейся на проведении геодезических экспертиз.
- Технические условия нового подключения. Разрабатываются организацией, которая занимается обслуживанием канализационных коммуникаций.
- Проект подключения ветки к централизованной системе канализации. Документ готовится специалистом-проектировщиком. Основанием для него становятся полученные ранее ситуационный план и технические условия.
- Согласование подготовленного проекта в водоканале и Архитектурном управлении. Параллельно утверждается компания, которая впоследствии будет заниматься подключением новой ветки.
Еще один важный нюанс. Стоит заручиться согласием жильцов соседних домов на осуществление строительных работ в непосредственной близости от их участков. Следует подготовить документ и собрать подписи соседей. Если трубопровод будет проходить по участкам, на которых расположены сети других организаций, например, электрические или тепловые, а также предполагается проведение его под проезжей частью, потребуются дополнительные разрешения. Если все эти процедуры кажутся слишком хлопотными и появляется желание провести самовольную врезку без сбора документов, надо знать, что за такие действия предусмотрен внушительный штраф и принудительный демонтаж трубопровода за счет застройщика.
Для обустройства наружной ветки канализации, которая будет протянута до центральной магистрали, следует использовать специальную трубу
Как правильно утеплить водопровод и канализацию
Принципиальная схема утепления подвода воды в сруб бани, установленный на винтовые сваи
Слои утепления водопроводной трубы на вводе воды в баню
Часто в качестве аргумента в пользу строительства бани на ленточном фундаменте, а не на винтовых сваях, приводят соображения о невозможности разводки зимних коммуникаций, воды и канализации, в подпольном пространстве сруба. Ленточный фундамент представляется более тёплым и предохраняющим трубы от промерзания. Не будем отрицать, что «голые» винтовые сваи и бетонная лента с закрытыми продухами по-разному сохраняют тепло. Однако для предохранения коммуникаций от промерзания лучше сделать локальную защиту (утепление и обогрев) труб, а не прогревать всё подпольное пространство под баней. В сильные морозы ленточные фундаменты не всегда могут удержать положительную температуру под срубом, ведь полы сруба утеплены и не пропускают тепло вниз, к тому же по законам физики теплый воздух всегда поднимается наверх. Для промерзания водопроводной трубы достаточно любой температуры ниже 0°С. Промерзание же канализационной трубы стандартного диаметра (110 мм), с учетом того, что в сток вода попадает теплая, часто с органическими примесями, и в трубе не задерживается, практически исключено при любых случающихся в наших широтах (в Москве и С.-Петербурге) отрицательных температурах.
Чтобы водопроводная труба под срубом бани не промерзла, от источника водозабора, (не важно, какого: центрального водопровода, скважины или колодца) труба прокладывается под землей ниже глубины промерзания почвы. Для Центрального и Северо-Западного регионов России показатель глубины промерзания находится в диапазоне 120-150 см и зависит от того, сколько в конкретную зиму выпало снега, какие были морозы и сколько воды содержится поверхностном слое почвы на месте строительства сруба бани. Канава для водопроводной трубы заводится внутрь габаритов сруба, так, чтобы можно было поднять трубу строго вертикально и попасть в нужное место в помещении бани
Не допускается разводка водопроводных труб в подпольном пространстве по горизонтали – это может привести (и наверняка приведет – вопрос времени) к промерзанию трубы. В качестве труб лучше всего использовать ПНД (полиэтилен низкого давления) трубу с диаметром 32 мм (дюйм). ПНД трубы выдерживают неоднократное промерзание без ущерба для целостности конструкции. Так что даже при полном замораживании их достаточно просто отогреть
Канава для водопроводной трубы заводится внутрь габаритов сруба, так, чтобы можно было поднять трубу строго вертикально и попасть в нужное место в помещении бани. Не допускается разводка водопроводных труб в подпольном пространстве по горизонтали – это может привести (и наверняка приведет – вопрос времени) к промерзанию трубы. В качестве труб лучше всего использовать ПНД (полиэтилен низкого давления) трубу с диаметром 32 мм (дюйм). ПНД трубы выдерживают неоднократное промерзание без ущерба для целостности конструкции. Так что даже при полном замораживании их достаточно просто отогреть.
Для утепления вертикального отрезка водопроводной трубы (от глубины промерзания до ввода в помещение бани) на неё свободной спиралью накручивается греющий кабель, затем надевается кожух из вспененного полиэтилена, после чего вся конструкция помещается в дренажную трубу диаметром 200 мм, внутрь которой насыпается керамзит. Для обводненных почв вместо засыпки керамзитом рекомендуем залить монтажную пену. Низ утепляющей дренажной трубы закладывается на глубине промерзания, верх доводится до полов внутри сруба бани. Греющий кабель не обязательно включать постоянно: только в сильные морозы или если после перерыва в использовании водопровода вода перестала подаваться в баню из-за образования ледяной пробки в трубе.

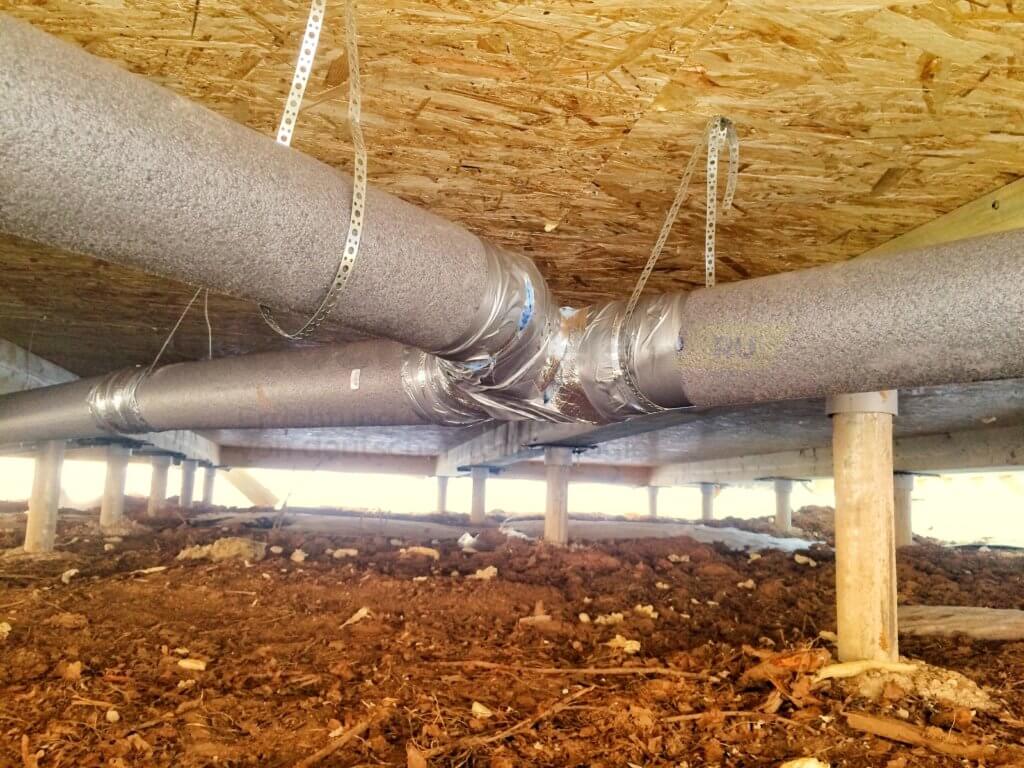

Канализационные трубы, проходящие в открытой части подпола под срубом бани, лучше всего также теплоизолировать при помощи кожухов из вспененного полиэтилена. Если для отвода стоков из бани используются трубы диаметром менее 110 мм, например 40 или 50 мм, для подстраховки рекомендуем по нижней части трубы провести греющий кабель (не спиралью, как в водопроводной трубе, а в одну линию, строго внизу). Канализационные трубы допустимо протягивать в горизонтальном направлении (уклон 2-3 см на 1 м длины для фекальных стоков, для стока воды уклон не принципиален), однако чем короче будет горизонтальный участок в подпольном пространстве сруба бани и чем быстрее труба попадет под землю и потом в септик (или иной тип приема сточных вод), тем меньше вероятность намерзания льда и образования засора внутри трубы.
Коммуникации в каркасном доме. Отопление
В первую очередь, нужно решить, какое топливо использовать для отопления вашего каркасного дома
.
Отопление может быть газовым (магистральным или из баллона), электрическим, дизельным или твердотопливным (в частности, печь).
После того, как вы определились с топливом, нужно выбрать трубы для отопления:
— полипропилен
(ППР) — самый простой вариант и самый частоиспользуемый «в народе». Из плюсов: дешевизна труб и фитингов (правда настоящий европейски ППР уже не так дешев, если ППР очень дешевый, задумайтесь, это явно китайская подделка), легкость монтажа (даже не профессионалом), из инструментов нужны специальные бюджетные ножницы и такой же бюджетный паяльник. минусы: не самая надежная труба, неочевидность качества монтажа (внутрь не заглянешь).
— металлопластик
— тоже часто используемый материал. из плюсов: гибкость трубы, несложный монтаж, средняя цена. из минусов: частые жалобы на качество труб и герметичность фитингов.
— сшитый полиэтилен PeX
— уже более приличный материал, используется для труб теплого пола. из плюсов: надежность, прочность. из минусов: цена уже приличная, нужен дорогой инструмент для монтажа, монтаж более сложный, «непослушная» труба.
— медь
— самый дорогой и «крутой» материал. В Канаде по сути используют только его. Очень прочный материал, но при этом и очень дорогой (но зато дешевые фитинги).
Для монтажа нужна лишь горелка и, самое главное, «прямые» руки. Часто говорят, что в итоге по стоимости получается немного дороже чем даже ППР, сам пока не определился с итоговым мнением, но медь безусловно хороша.
Каркасный дом
можно отапливать как теплыми полами, так и радиаторами. Второе хоть и не так красиво, зато куда проще и ремонтопригоднее, а мы ведь строим каркасник для себя? Я для себя выбрал биметаллические радиаторы, которые сочетают в себе плюсы стальных (прочность) и алюминиевых (теплоотдача) радиаторов.
Возможно, все же установлю теплый пол, но эту информацию я добавлю в пост позже.
Теперь нужно определиться с системой отопления
.
Она бывает как однотрубная
, так и двухтрубная
. Однотрубная — пережиток прошлого и сейчас ее использовать не рекомендуют, трубы для нее нужно использовать толстые, а регулировка тепла в ней хромает. Так что я однозначно за двухтрубную систему отопления в каркасном доме, да и в любом другом.
После выбора системы (если она двухтрубная) нужно определить, будут ли ваши трубы идти в одном направлении по всему дому (последовательная схема
), либо в двух или даже трех (коллекторная схема
). В первом случае, если трасса получается слишком длинная, то в последним помещениям в этой последовательности может не хватать тепла, не забывайте также и необходимость «высоких порогов» у входных дверей, в них будет идти труба, поэтому я за двухтрубную коллекторную систему.
Выглядит это, например, так:

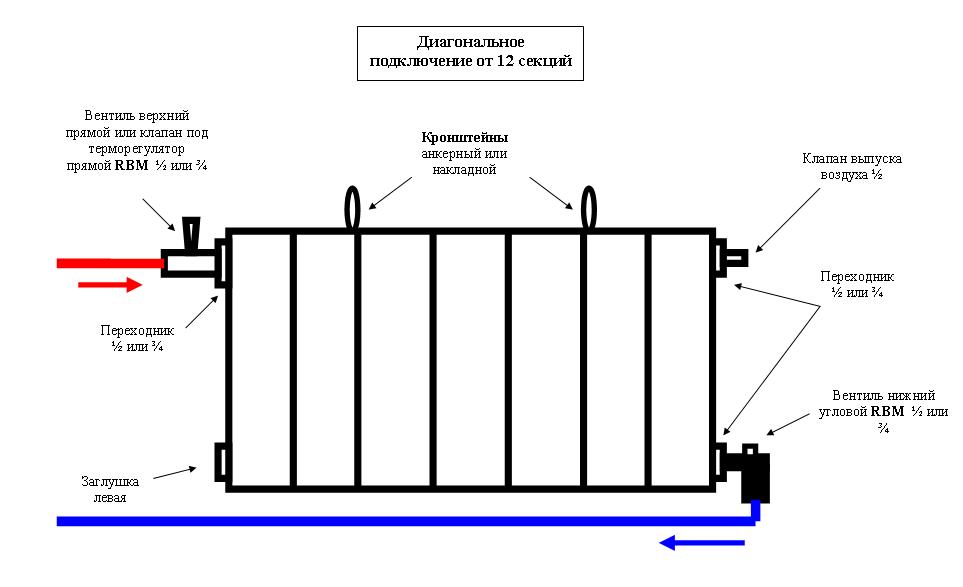

Правильное подключение большого радиатора (диагональное).
Если подключать его не диагонально, а, например, делать и вход и выход из него в нижних его частях, то тепла такой радиатор будет отдавать гораздо меньше, просто не будет весь прогреваться.
Внутренние сети
Для установки системы канализации в каркасном доме своими руками, необходимо изучить все тонкости этого дела.
Так, делая установку внутренней канализации, необходимо учитывать зазоры для защиты труб и усадку здания, которая будет происходить при фундаменте на винтовых сваях. Горизонтальные элементы нужно размещать таким образом, чтобы они имели минимальную протяжность и прикреплялись без грубых связей к стенкам.
Оптимальный материал для выполнения внутренней канализации – трубы из полипропилена или ПВХ, диаметр которых составит 50 мм. Что касается туалета, то там нужно использовать трубу 110 мм. Первоначально выполняют установку труб разводки от общего санузла. Это означает, что трубами необходимо подключить туалет, душевую, ванную, стиральную машинку к канализации.
Чтобы в будущем очистка труб происходила максимально быстро и удобно, на каждом повороте рекомендуется ставить ревизию. Кроме того, необходимо проводить герметизацию каждого шва и стыка, чтобы повысить прочность канализационной системы. К установке наружной канализации не приступают, пока не собрана внутренняя часть.
Полезное: Открытая электропроводка в каркасном доме
Особенности свайно-винтового фундамента
Свайно-винтовой фундамент имеет ряд преимуществ перед бетонным. В домах с ленточным фундаментом трубы монтируются уже после строительства дома — в бетоне просто просверливается выход для коммуникаций. Со временем любое здание дает осадку, в зависимости от типа грунта смещение может быть более чем на 100 мм. Соответственно канализационные трубы перемещаются вместе с фундаментом, происходит нарушение заданного угла, вследствие чего наблюдаются следующие проблемы:
- нарушение герметичности труб;
- появление неприятного запаха в доме;
- частые засоры труб.
При прокладке канализации в каркасном доме на винтовых сваях не возникнет этих проблем, поскольку трубы расположены между сваями.
— Что выбрать: колодец или скважину?
Тут стоит начать с того, что в сухие годы многие колодцы оказывались без воды. Что касается скважины: то такую ситуацию представить сложно. Но скважина дороже колодца. Если мы говорим именно о скважине, потому сегодня не мало фирм, которые делают дырки на участке – но скважинами это не является. Нормальная скважина подразумевает обсадные трубы, фильтр на конце скважины, перед установкой этого фильтра должна быть промыта полость и обязательно должен быть паспорт на скважину. В паспорте указывается информация о том, какой организацией произведены работы, сколько воды даёт эта скважина и обозначены гарантийные обязательства. Минувшим летом метр такой скважины стоил 4, 5 тысячи рублей. Сколько метров понадобится? Тут ответ с достоверностью порядка 90% должны дать специалисты: которые, прежде чем начинать, изучают всю информацию об участке. Профессионалы не делают скважины «вслепую». Те, кто делают дырки в земле, как правило, гарантий не дают и анализа воды не делают.
Укладка пола и его особенности
Для защиты поверхностей от влаги лучше подходить комплексно. Тщательная многослойная установка не только защитит поверхности от нежелательной влаги, но и поможет укрепить конструкцию пола – это необходимо, потому что оборудование, устанавливаемое в санузле, имеет больше вес, чем обычная мебель.
Соответственно, ванна будет наполняться водой, а это значит, что масса нагрузки возрастет. Поэтому так тщательно нужно продумать устройство конструкции пола.
Чтобы приготовить основание для будущей ванной, разделим пространство между лагами:
- Первым слоем уложите специальную гидроизоляционную пленку. На нее распределите смесь гравия и песка и хорошо утрамбуйте. Высота слоя должна получиться примерно 15-20 сантиметров.
- Следующий слой до высоты верхних балок уложите керамзитом, также тщательно утрамбуйте и залейте жидким бетоном или цементом. В итоге должен получиться подобие двухслойного пирога. Дождитесь, когда все просохнет и приступайте к следующему шагу.
- На верхние части балок установите фанеру с влагостойким составом и закрепите ее. Выбирайте материал с толщиной примерно 15-50 мм. На фанерный слой наложите гидроизоляционную пленку и оставьте на стены дополнительный напуск примерно 10-15 сантиметров, чтобы обеспечить защиту от протекания в боковых частях между стеной и полом.
- На уложенную изоляцию залейте специальную смесь, предназначенную для стяжки пола. Предварительно расставьте маяки, после высыхания их можно удалить и выбросить;
- Для удобства можно сделать уклон в сторону сточного канала или оставить и соединить отверстие в полу с выведенной сточной трубой. Дополнительно оснастите отверстие решеткой или пробкой – это необходимо, чтобы в отверстия не попадали мелкие предметы, а закрытая пробка станет барьером для неприятных запахов;
- Образовавшуюся стяжку обрабатывают шлифовальной машиной и гидроизоляционным раствором.
Выбор поверхности пола зависит от предпочтений владельца. Многие выбирают плитку, поскольку процесс укладки не сложный и уложить не составит труда обычному человеку. Альтернативой плиточной поверхности может послужить влагостойкий ламинат или линолеум.
Ванна из дерева станет главной изюминкой интерьера ванной комнаты
Дизайн ванной комнаты выполнен из светлого дерева
Отделка пола и душевой выполнена из мозаичной плитки разных цветов
Таблица: Полезные рекомендации
| Строительные особенности Ванную комнату рекомендуется устанавливать в деревянном доме на первом этаже. Когда вы планируете, расположение комнаты на втором, то установите в ней душевую кабину во избежание дополнительной нагрузки на основании пола. При укладке дополнительного верхнего покрытия обратитесь к профессионалам. Они помогут установить пол быстро и качественно. | Интерьерные решения Для придания дому своего особого стиля можно оформить комнату санузла деревом. Хорошо смотрятся лиственница, осина, тик. Установленный и обработанный антигрибковыми веществами пол можно также выложить мозаикой или керамогранитом. Очень красиво смотрится напольное покрытие их клеевой пробки с нанесенным сверху слоем блестящего лака. |
Практическая реализация
Реализация началась с ветки номер 3, так как ее практическое исполнение было самым простым. Все очень удобно вписалось между лаг, с нужными уклонами.
Затем пришла очередь ветки номер 2. Которая оказалась самой сложной из за протяженности.
Для того, чтобы сделать нужный уклон, пришлось резать контр лаги, делая в них канал для прохода трубы.
А часть контр лаг подпилить снизу, чтобы труба прошла под ними:
И немного поэкпериментировать, подключая к этой ветке трап из санузла.
Последняя ветка, от стиральной машины и душа, была сделана по такому же принципу
Как бы правильно не был построен дом, какой бы шикарным фасад у него не был, без функционирования инженерных систем он будет служить лишь коробкой без нормального проживания в нем
Поэтому при строительстве каркасного дома следует уделить особое внимание системе жизнеобеспечения. Система канализации домов, по сути, имеет определенную схему, в связи с этим, устройство внутренней канализации каркасного дома не особо отличается от канализации каменного или же брусового дома
Особенности канализации
Важными деталями внутренней канализации являются: вертикальный стояк и канализационные ветки. Нижний участок вертикального стояка отводит трубу прямо к септику трубы, верхний же участок выводится фановым выходом напрямую через кровлю. При этом канализационные ветки направляют к основному стояку со стороны кухни, санузлов и т.п. Канализационная система имеет общую структуру для всех домов в целом. Но канализация каркасных домов обладает таким преимуществом, как возможность невидимого монтажа системы, поскольку перекрытия и стены конструкций – полые. Такой нюанс позволяет осуществлять проводку труб без применения декоративной коробки. Но такое преимущество может в дальнейшем превратиться в проблему.
Беда в том, что многие канализационные системы на отечественном рынке представляют собой закрепленные резиновыми уплотнителями трубы из полипропилена. Материал труб по своей структуре довольно прочный и долговечный, а вот резина, из которой изготовлены кольца уплотнителя, высыхают через какое-то время. Поэтому через 10 лет, в случае скрытого монтажа, можно получить неприятные запахи, убрать которые можно будет, демонтировав гипсокартон или керамическую плитку. Из-за этого, многие европейские страны при проведении канализации выбирают трубы – ПВХ с клеевым соединением. Но трубы с клеевым соединением не пользуются спросом из-за высоких цен, проблем доставки и монополизации рынка.
В связи с этим, мировые лидеры этой сферы открыли в нашей стране свои представительства, поэтому приобрести трубы необходимого диаметра можно с помощью дистрибьюторов. Самыми распространенными считаются трубы размерами ‒ 40, 50 и 110 миллиметров. Если вы не хотите заботиться о канализационной системе, доверьте эту работу специалистам .
Перейти к:
В данной статье будут рассмотрены некоторые аспекты проектирования и устройства канализации в доме на винтовых сваях, в частности, расположение основных магистралей относительно фундамента, и вопросы необходимости утепления труб
Отдельное внимание уделено принципиальной схеме устройства канализации в загородном доме

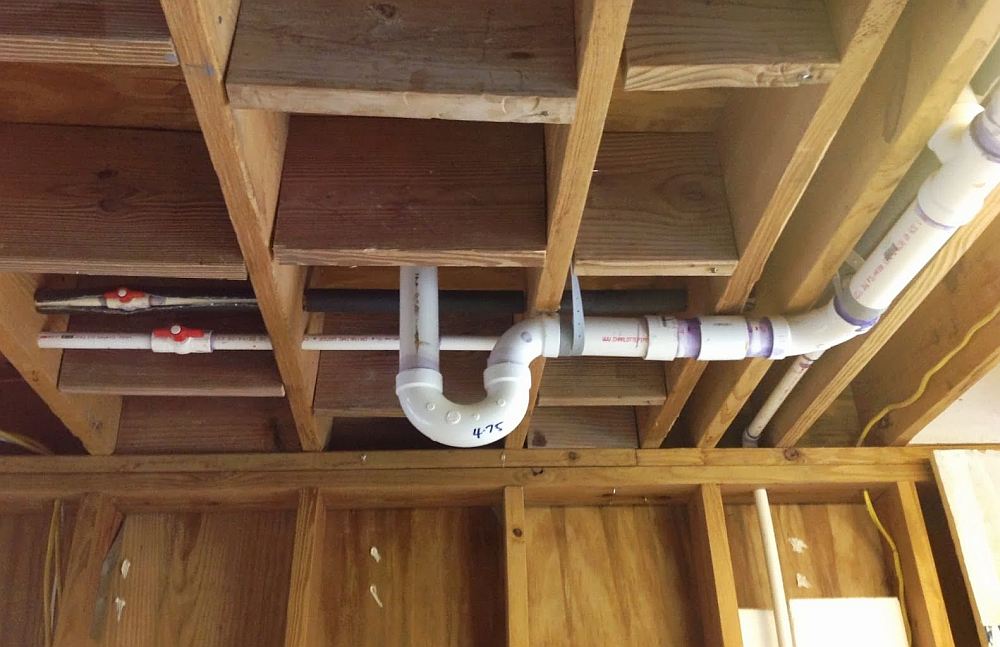

Внутренняя канализация каркасного дома
Внутренняя канализация каркасного дома в своей основе мало отличается от канализации каменного или брусового дома. К основных деталям внутренней канализации относятся вертикальный стояк, который фановым выходом выводится через кровлю, а нижний участок переходит в отводящую к септику трубу; канализационные ветки, идущие от санузлов, кухни к основному стояку. Единственное отличие и преимущество канализационной системы каркасного дома — это возможность её скрытого монтажа. Стены и перекрытия каркасного дома полые и канализационные трубы можно провести без декоративных коробов. В этом таится скрытая проблема. На рынке России 99% канализационных систем представлены полипропиленовыми трубами, которые соединяются через резиновые уплотнители. Материал труб практически вечен, а вот резиновые кольца могут со временем высыхать. В итоге, спустя 10-20 лет появляется гнилостный запах, источник которого будет где-то за гипсокартоном и керамической плиткой.
Поэтому в Штатах и Канаде внутреннюю канализацию выполняют трубами ПВХ на клеевом соединении. Монтаж их очень прост, но вот цена в России на порядок отличается от заокеанских поставщиков. Это объясняется низким спросом на рынке, проблемами доставки и растаможки, а также монополизацией рынка. Тем не менее, такие трубы есть, их чаще всего применяют для водоснабжения бассейнов и устройства центральных пылесосов. Мировые лидеры: Genova и Nibco, которые имеют представительства и дистрибьюторов в России. У клеевой ПВХ канализации есть разные диаметры труб 1-1/2», 2», 3» и 4». Если вы выберете полиэтиленовые трубы, то доступные размеры обычно ограничиваются диаметрами 40, 50 и 110 мм. Магистральным стояком диаметром в 110 мм, который пойдет от унитазов, Вам будет сложно пересечь каркасные стойки шириной 150 мм без потери их стабильности. Американцы применяют трубы 3» (75 мм), что позволяет проходить каркасные стойки при соблюдении определенных правил.
Итак, первый этап устройства внутренней канализации начинается еще на этапе проектирования каркасного дома. Надо по возможности выбрать такое направление лаг перекрытия, чтобы крупные трубы канализации (75 или 110 мм) прошли вдоль, не пересекая их. Российские каркасные дома обычно тянутся вверх до 2-го или 3-го этажа, американские дома растут вниз в подвальное помещение, поэтому проблем с подводом канализации у нас всегда больше. Для первого этажа без подвала желательно оставить рабочий подпол, чтобы провести канализацию в нем, но если это невозможно, то ветки канализации ведутся к основному стояку максимально низко с уклоном 2 см на погонный метр.
Второй этап, рисуем от руки схему канализации, указывая сколько будет ванн, унитазов, раковин, биде и т.д. От каждого санузла с унитазом уходим магистралью 110 мм (3» для ПВХ), от кухни, душа, посудомойки и стиралки можно вывести магистрали диаметром 50 мм (1-1/2» для ПВХ). Отмечаем на схеме тройники, повороты, считаем погонные метры и отправляется покупать все необходимое
Обратите внимание, что желательно избегать крутых поворотов канализационных вод из вертикальных в горизонтальные участки под углом 90 0 и использовать тройники с углом входа 45 0. Ненесущие стойки можно подпилить до половины, для несущих пропил не более 25%. В этом случае можно спрятать трубы в короб или за обрешетку
В этом случае можно спрятать трубы в короб или за обрешетку.
Третий этап, который редко выполняется в России — устройство вентиляции для каждой ветки. Если магистраль представляет собой слепой участок, то во время слива воды может происходить срыв водяного затвора в сифоне, что приводит к появлению канализацонного запаха из септика. Чтобы этого избежать ставят вакуумные клапаны или устраивают вентиляционный выход, который соединяется с фановых стояком. В квартирах мы обычно не сталкиваемся с такими проблемами, так как максимальная длина магистрального участка 2-3 м. В доме труба от дальнего санузла может быть 10 метров и более. Одним из решений является применение сифонов меньшего диаметра, чем отводящей трубы. Например, из унитаза обычно выход 75 мм переходит в магистраль диаметром 110 мм; от ванных сифон диаметром 40 мм переходит в трубу диаметром 50 мм. Выбор за Вами.
Четвертый этап, устройство ревизионного доступа для каждой магистральной ветки. В случае засора откроем люк, выкрутим пробку и тросом протолкнем все в домовой стояк.
Выбираем канализационный резервуар: септик или выгребная яма?
Бытовые стоки сбрасываются по трубам в выгребную яму или септик. Первый вариант уже давно не используется, так как этот метод не отвечает современным требованиям и считается экологически небезопасным. Неочищенные стоки попадают в грунт, загрязняют грунтовые воды и могут спровоцировать распространение вспышку инфекционных заболеваний. К тому же выгребная яма источает неприятный запах, которые ощущается как в доме, так и на участке. Для откачки стоков нужно регулярно вызывать ассенизаторов.
Современные септики безопасны для окружающей среды, абсолютно герметичны и очищают стоки до 99%. Автономные канализации позволяют сэкономить на обслуживании. Многие модели не требуют услуг ассенизатора, достаточно вовремя откачивать отработанный ил дренажным насосом, который идет в комплекте.
Септики нового поколения работают безотходно. В результате очистки стоков образуется активный ил, который можно использовать как удобрение. Техническая вода, очищенная на 95–99%, выводится в дренажную канаву.
Анализ принципиальной схемы устройства канализации
В соответствии с пунктом 5.1.2. СНиП 31.02.2001 «Дома жилые одноквартирные» система канализации, присоединенная к центральной или групповой сети, должна включать внутреннюю сеть канализации, выпуск из дома и отводящий трубопровод, а автономная система – внутреннюю сеть канализации, выпуск из дома, отводящий трубопровод, септик и очистные сооружения.
Внутренняя сеть канализации
Конфигурация и габариты внутренней сети зависят, во-первых, от размеров дома, а во-вторых, от взаимного расположения источников водоснабжения. К ней должны быть подключены все сантехнические приборы и устройства, в которые производится слив воды (раковины, мойки, унитазы и т.п.).
Принципиальная схема устройства внутренней сети канализации в этом случае будет выглядеть следующим образом:
- главная магистраль Dу 100 мм – подключение унитаза, биде;
- главная магистраль Dу 50 мм – подключение всех остальных сантехнических приборов, установленных в санузле: ванны, душевой кабины, раковины и стиральной машины;
- главная магистраль Dу 50 мм – подключение всех сантехнических приборов, установленных на кухне: обычно это кухонная мойка и посудомоечная машина.
Наружная канализация: выпуск из дома и отводящий трубопровод

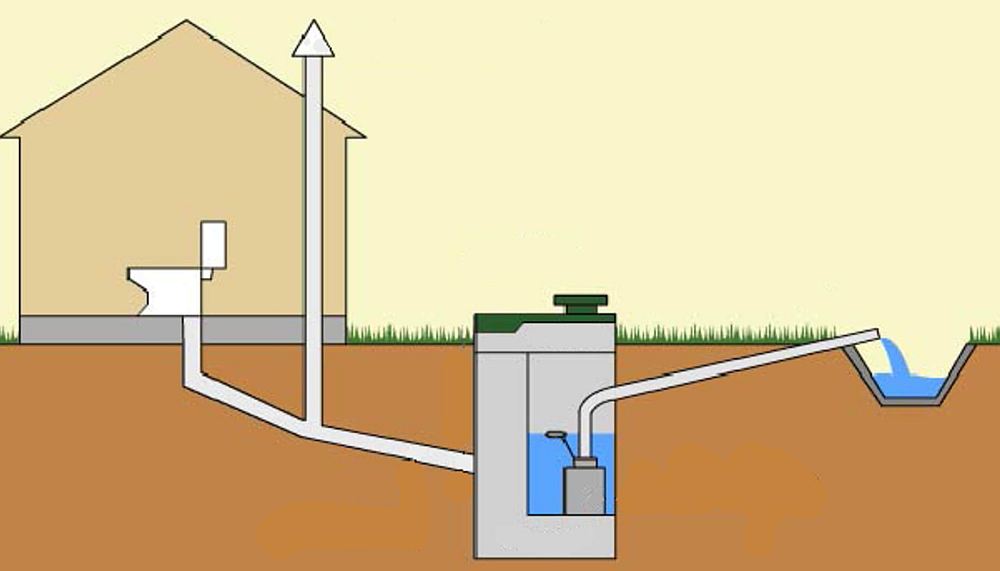

Схема устройства канализации, не присоединенной к центральной или групповой сети, предусматривает удаление отходов в резервуар, расположенный на расстоянии 5-8 метров от дома, по специальному отводящему трубопроводу.

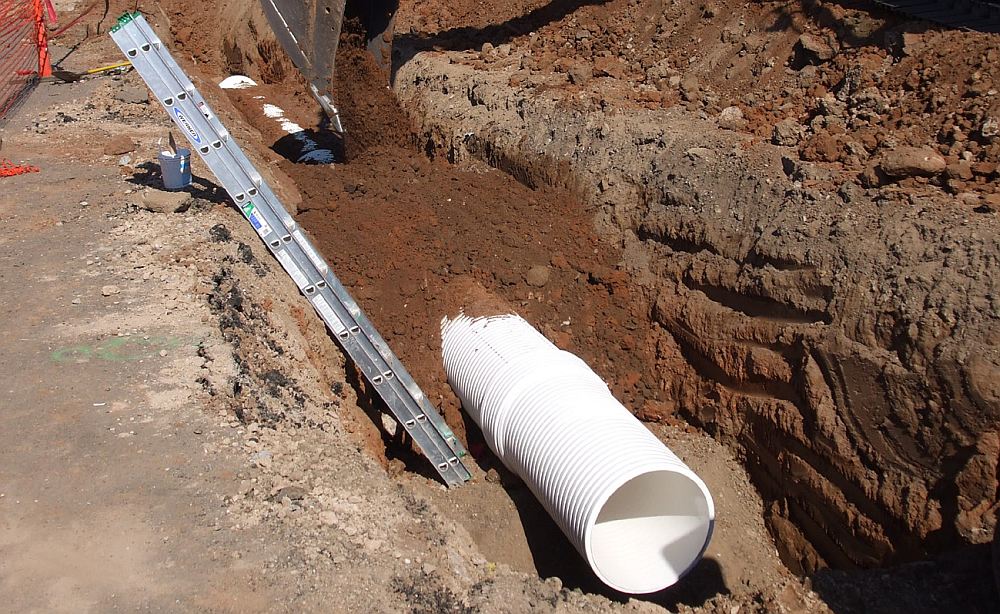

Наружный трубопровод укладывается в предварительно вырытую траншею, соединяющую дом с канализационным резервуаром. При этом бесперебойное движение стоков будет обеспечено только в случае, если канава будет иметь определенный уклон – 2-2,5 см на 1 метр проложенного трубопровода.
Канализационный резервуар: септик или выгребная яма?
Как мы уже упоминали ранее, отводящий трубопровод впадает в специальный канализационный резервуар, в котором и происходит утилизация стоков. Чаще всего в качестве конечной емкости используются выгребная яма или септик.

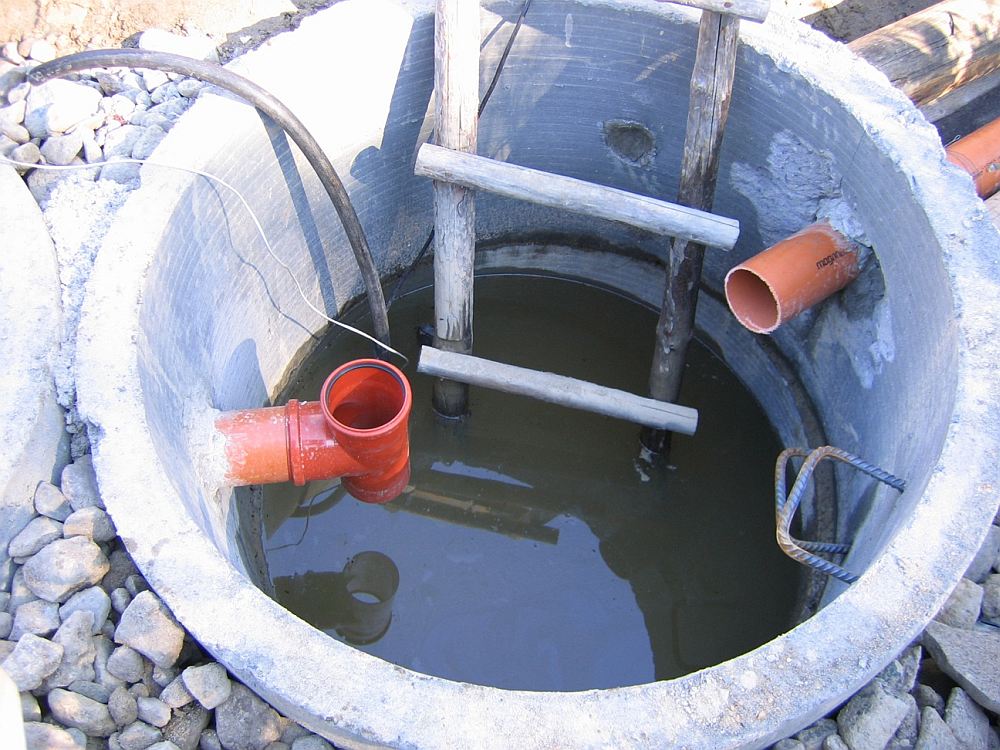

Выгребная яма – котлован, стенки которого укреплены кирпичной кладкой или бетоном. Хотя попадающие в нее канализационные стоки частично разлагаются, а частично – фильтруются в почву, основная их масса все же остается в самой яме. В результате возникает необходимость периодической откачки стоков, а также повышается риск загрязнения грунтовых вод фекальными массами. Именно поэтому специалисты рекомендуют использовать данный резервуар для небольших дачных домов с минимальным количеством стоков или же как временное решение.
При использовании септика канализационные стоки из трубопровода попадают сначала в отстойник, где происходит бактериальное разложение с образованием нерастворимого неорганического остатка. Благодаря этому во вторую камеру – фильтрационный колодец или инфильтратор – поступает уже осветленная вода с минимальным количеством примесей. Таким образом, использование септика позволяет избежать загрязнения окружающей среды, да и производить откачку из него приходится гораздо реже.
Внешняя сеть
Прежде чем начать проводить установку общей трубы по участку, нужно соединить внутреннюю часть канализации с наружной средой. Для этого устанавливают так называемый выпускной элемент. Монтаж его выполняют с места забора стоков до стояка.
Таким образом, трубу устанавливают по направлению потоков сточных вод из туалета и сантехники. Сваи и раструбы монтируют строго под углом в 90 градусов.
Выбирая диаметр труб, учитывают его таким образом, чтобы он абсолютно соответствовал величине стояка. Что касается длины выпускных элементов, то она не может превышать 12 метров. Колодец для сбора нечистот можно также соорудить своими руками. Для этого в качестве основного материала используют кирпич, пластик, железобетонные кольца. Так как колодец будет устанавливаться во влажной почве, для его защиты поверхность стоит обработать специальной грунтовкой.
Подготавливая траншею для дальнейшей установки выпускного водоотвода, следят за тем, чтобы грунты был нетронутым. А для того чтобы окончательно предотвратить проседание почвы в будущем, к траншее с трубой подсыпают песок и тщательно ее утрамбовывают. Во всех места
ах соединений делают небольшой подкоп земли, чтобы все трубы лежали прямой линией без искривлений.
Следует отметить: если трубы будут лежать на глубине менее 70 см, их необходимо утеплять, чтобы зимой они не промерзали.
Проведение внешней канализации
В любом жилом доме должна быть оборудована канализация для утилизации отработанной воды. Есть три варианта, как это сделать:
- подключение к централизованной системе канализации;
- установка автономного септика;
- монтаж очистной станции.
Не везде есть возможность подключиться к централизованной системе канализации, да и для этого нужно пройти сложную процедуру оформления документов. Ввиду этого, многие даже при наличии такой возможности используют автономную канализацию.
Важно выбрать правильную локализацию домашней очистной станции, чтобы она не загрязняла источники воды. Считается, что до ближайшего колодца от канализации должно быть 20 метров, а то и 50
Основные принципы подключения каркасного дома к канализации
Планирование канализационной системы и ее установка для каркасного дома ничем не отличается от аналогичных работ для других типов частных и многоэтажных домов
Но есть ряд особенностей и моментов, на которые стоит обратить внимание. Кроме того, выдвигается ряд дополнительных требований к материалам, которые будут использоваться
Внутренняя часть канализации каркасного дома необходима для того, чтобы доставить сточные воды и другие отходы жизнедеятельности жильцов с места расположения сантехнических элементов и бытовой техники за пределы дома.
К системе канализации необходимо подключить унитаз, ванну, душ, мойку в кухне и умывальник в ванной. Кроме того, в прямом подключении нуждаются стиральная и посудомоечная машины, ведь они используют воду в работе, поэтому система оттока должна быть оборудована.
Таким образом, в общем случае систему канализации можно представить как большую сеть труб, которые соединяются в одну и предназначены для выведения из дома отработанной воды вместе с различными отходами. Далее, за пределами здания, общая труба подсоединяется либо в центральную канализацию, либо идет к месту локального сбора сливов.
Коммуникации в каркасном здании
Преимуществом любого каркасного жилья является быстрота его возведения. Относительная лёгкость используемых стройматериалов позволит обойтись без использования спецтехники (подъёмные краны, экскаваторы и т.д.).
Изначально ведётся возведение перекрытий, а внутри них устанавливается несколько слоёв утеплителя. Подобный подход позволяет получить широкий спектр возможностей для качественного монтажа коммуникационных сетей:
- внутри стен;
- непосредственно под полом;
- между отделкой и утеплителем;
- поверх стен.
Естественно, последний вариант стоит рассматривать, как самый крайний. Ведь разветвлённая сеть коммуникаций явно не украсит дом.
Основные принципы подключения каркасного дома к канализации
Планирование канализационной системы и ее установка для каркасного дома ничем не отличается от аналогичных работ для других типов частных и многоэтажных домов
Но есть ряд особенностей и моментов, на которые стоит обратить внимание. Кроме того, выдвигается ряд дополнительных требований к материалам, которые будут использоваться
Внутренняя часть канализации каркасного дома необходима для того, чтобы доставить сточные воды и другие отходы жизнедеятельности жильцов с места расположения сантехнических элементов и бытовой техники за пределы дома.
К системе канализации необходимо подключить унитаз, ванну, душ, мойку в кухне и умывальник в ванной. Кроме того, в прямом подключении нуждаются стиральная и посудомоечная машины, ведь они используют воду в работе, поэтому система оттока должна быть оборудована.
Таким образом, в общем случае систему канализации можно представить как большую сеть труб, которые соединяются в одну и предназначены для выведения из дома отработанной воды вместе с различными отходами. Далее, за пределами здания, общая труба подсоединяется либо в центральную канализацию, либо идет к месту локального сбора сливов.
