Электропроводка в каркасном доме своими руками: пошаговая инструкция по монтажу

Введение проводов в жилой деревянный дом

Безопасность электропроводки во многом зависит от соблюдения всех правил безопасности, а начинать надо с правильного введения проводов внутрь дома. Существует два способа введения проводов:

  • воздушный
  • подземный

При воздушном способе провода идут от столбов по воздуху и проникают в дом, как правило, в чердачном помещении. Что для проведения такой проводки необходимо знать? Во-первых, провода должна быть надежно защищены, желательно, чтобы они шли в металлической трубе. Во-вторых, место входа в дом, как правило, располагается среди сырых досок чердака, а значит это место повышенной пожарной опасности. Чтобы избежать возгорания, в первую очередь надо укрепить провод на месте запуска его в дом специальной гильзой.

Воздушный способ проводки электричества к дому

В старых домах можно увидеть, что место входа электропроводки укреплено куском резинового шланга. Однако этот способ, несмотря на дешевизну, является крайне опасным. Резина содержит в себе материалы, которые крайне легко возгораются – например, некоторый процент такого углерода, как сажа. Со временем появляется участки электропроводимости, и повышается вероятность возгорания.

Подземный способ заводки кабеля в каркасный дом считается более безопасным, так как провода залегают под землей и не подвергаются внешним механическим воздействиям. Они не могут быть оборваны ветром, что в нашем климате встречается часто, не могут быть повреждены падающим деревом или веткой.

Подземный ввод кабеля в дом через фундамент

Столб с кабелем должен располагаться на глубине около метра, минимум 0,8 м. Это место должно быть обозначено табличками, чтобы исключить повреждение провода под землей во время земляных работ. Провода впускают в каркасном доме через фундамент, и также место их входа укрепляют гильзой из металла. Естественно, провода должны быть защищены трубкой из огнеупорного пластика. Металлическая не подойдет, так как в земле из-за влажности может возникнуть ржавчина.

Подземную проводку проще класть во время строительства. Если дом уже возведен, то гораздо проще и дешевле сделать воздушную.

При проведении воздушной проводки важно соблюдать следующие параметры:

  • расстояние от земли до проводов должно быть не более 15 метров
  • расстояние между столбами-опорами не должно быть более 15 метров
  • расстояние между последним столбом и домом должно быть не более 10 метров
  • запуск проводов в дом должен быть на высоте не менее 2,75 метра

Провода, которые идут от столба к дому, должны иметь сечение 16мм, это обеспечивает срок их работы 25 лет. Они также носят название СИП-провода, имеют прочную оболочку, устойчивую к перепадам температур и инфракрасному излучению. Однако такие провода в дом не заводятся, так как по стандарту в деревянные дома проводка делается только из медных проводов. При этом кабели с алюминиевой токопроводной частью запрещены в применении в каркасных домах.

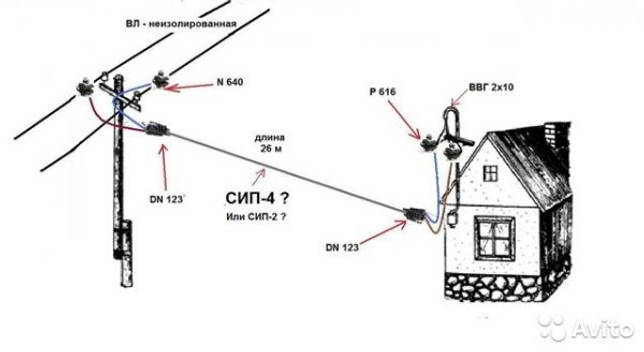

Схема подводки СИП кабеля

Обратите внимание на кабель ВВГнг, который отключается повышенной пожарной безопасностью. Провода в доме необходимо заключать в гофру, которая имеет огнеупорные свойства

Провода в доме необходимо заключать в гофру, которая имеет огнеупорные свойства.

Разводка

При любом типе проводки осуществляется разводка кабеля для выключателей, розеток и электроприборов. Все соединения выполняются внутри распределительных коробов с использованием переходников. Основные правила этого процесса заключаются в следующем:

при параллельном размещении двух или более проводов важно обеспечить расстояние между ними или изолировать элементы с помощью трубки; нулевые провода или заземление крепятся к приборам соединением болтового типа; при организации любой проводки следует избегать соприкосновения кабеля с металлическими деталями конструкций. Для подключения особенно мощных приборов стоит использовать стабилизатор

Процедура подключения розеток и выключателей будет гораздо более простой, если разделить элементы на группы соответственно помещениям в доме

Для подключения особенно мощных приборов стоит использовать стабилизатор. Процедура подключения розеток и выключателей будет гораздо более простой, если разделить элементы на группы соответственно помещениям в доме.

Видеорекомендации

Процесс создания электропроводки в каркасном доме требует учёта индивидуальных особенностей конструкции. Не существует универсальных рекомендации единого порядка действия. Основные норма и правила, качественные материалы и обеспечение безопасности являются принципами обустройства электропроводки. Интересные рекомендации можно найти в видеороликах.

Скрытую проводку обустраивают после укладки утеплителя и гидроизоляции для стен и всех поверхностей. И также этот тип проводки обладает особенностями, о которых расскажет видеоролик.

Обустройство электропроводки в каркасном доме любой площади и конструкции требует повышенного внимания. Обусловлено это тем, что в таком жилом пространстве необходима организация безопасной системы, которая эффективна в работе. Основные правила монтажа и размещения элементов электросистемы позволяют создать долговечный и надёжный энергокомплекс.

Прячем проводку в обшивке – что говорят правила, опыт и здравый смысл

В области нормативов и правил относительно скрытой проводки в каркасном доме творится обычная неразбериха. Действуют два нормативных документа: для электриков – ПУЭ, для каркасостроителей – СП. Документ «Правила устройства электроустановок» относит каркасные строения к деревянным, значит, скрытую проводку следует выполнять в металлической трубе, ни гофра, ни металлорукав не подходят. Подсчитайте для интереса, во сколько обойдется тонкостенная труба из металла, даже для среднего дома.

В нормативном документе о строительстве каркасных домов (СП) все проще. Там говорится о том, что можно пропускать кабеля внутри стен, перекрытий, пустот, отверстия в деревянном каркасе без труб и втулок. Оговаривается, что кабели должны иметь изоляцию, не распространяющую горение. Такие требования удовлетворяют обычные провода ВВГ-НГ или NYM. Какими нормативами пользоваться? При противоречии между общим и специальным документом, специальный имеет преимущества. СП принадлежит к ним.

Да и ПУЭ о скрытой проводке в каркасном жилье ничего не говорит о физических лицах, не являющихся предпринимателями, которые делают проводку своими руками. Малоэтажные дома пока не требуется сдавать никаким надзорным органам, пожарникам. Следует больше изучать опыт Скандинавии, Америки, где таких ограничений нет в помине. А ведь у них надзор гораздо строже, наказания за нарушения больше, а пожаров по вине электропроводки меньше.

Чтобы избежать пожара от скрытой проводки, материалы должны быть качественными, а монтаж — грамотным

Причиной пожара в каркасном доме чаще всего становится безграмотная проводка. Покупаем только качественный кабель, а не дешевый, неизвестно кем и где сделанный. Ищем проводку, произведенную по ГОСТу, где возможна, хоть и не 100% гарантия качества. Кабели сомнительного происхождения могут иметь изоляцию из неизвестных материалов, которые только помогут гореть. Сечение проводов тоже часто занижают против заявленной, чтобы уменьшить себестоимость.

При трехфазной сети грамотно подходим к разбивке потребителей на группы,  чтобы нагрузка на каждую фазу была равномерной. Если на отдельную фазу приходится 5 кВт при общей мощности трехфазки 15 кВт, стараемся, чтобы каждая фаза в обычном режиме потребляла не больше. Но все же иногда возможна перегрузка, утечка тока, короткое замыкание. От всех форс-мажорных ситуаций защитит надежная современная автоматика. Покупаем продукцию мировых брендов – Electric, Schneider, Legrand, Hager, ABB. Дешевые автоматы могут просто отказать.

Соединения монтируем качественно, не применяем скруток с изолентой, которые не обеспечивают надежного контакта. Все должно быть доступно, расположено в распаечных коробках. Современные способы позволяют соединить проводку надежно, чтобы гарантированно обезопасить себя от неприятностей. Статистика утверждает, что 99%, неполадок сети приходится на контактные разъемы.

Способы монтажа проводки в каркасном доме – их достоинства и недостатки

Каркасный дом, это постройка основой которого являются деревянные изделия. Это жилище повышенной пожароопасности. Грамотная прокладка электропроводки должна выполняться тщательно с соблюдением требований пожарной безопасности. Поэтому проект прокладки электросети дома изготавливается на этапе проектирования жилища. Причем количество точек электросети в каждой комнате не должно превышать пяти штук.

55555

Обустройство электропроводкой дома осуществляется наружным или внутренним способами монтажа. Открытая проводка монтируется после окончания строительства. При необходимости в такую цепь всегда можно внести изменения и дополнения. Подключение точек осуществляется через распредкоробку. Монтаж такой сети не является финансово затратным, поскольку расходные материалы могут быть недорогими. Недостатком этого типа монтажа является плохая защита проводов от механических повреждений. Высокая вероятность возникновения пожара.

Внутренняя проводка не виляет на интерьер. Повредить ее механически сложно, поскольку она скрыта. При коротком замыкании цепи сработает автоматическая защита, и цепь обесточится. Одним из основных недостатков такого монтажа является невозможность внести изменения в оборудованную цепь без механического повреждения стен.

Преимущества монтажа:

  • обеспечение высокого уровня пожарной безопасности здания;
  • увеличение сроков эксплуатации токонесущих кабелей;
  • высокая степень безопасности при эксплуатации.

Специалисты советуют монтаж проводки в каркасном доме осуществлять кабелями с медными жилами. Для экономии электроэнергии электрощит желательно оборудовать распределителем мощности, это позволит контролировать не используемые источники потребления электроэнергии.

Распределительный щиток

Вводной кабель заходит в распределительный щиток и подключается к вводному автомату, который по мощности должен быть таким же, как и тот, что стоит на улице после счётчика.

После вводного автомата вся коммутация в распредщитке производится согласно схеме. Подключаются автоматы отходящих линий, приборы защиты УЗО, дифференциальные автоматы. В идеале на каждую комнату каркасного дома должно отводиться два автомата (один для освещения, второй для подключения розеток). Для таких помещений, как санузел или кухня, необходимо устанавливать дополнительные автоматы для энергоёмкой бытовой техники.

Разработка проекта электропроводки

Организация проведения электросети от основной системы к дому или по всем помещениям каркасного здания требует тщательной подготовки. При отсутствии необходимых знаний в области электросистема лучше всего доверить работу профессиональным мастерам. В любом случае необходима разработка проекта, который чётко отражает все особенности системы.

Проектирование требует повышенного внимания

Проектирование предполагает расчёт нагрузки, определение количества и типа необходимых материалов, расположение розеток и выключателей в доме, а также другие важные моменты. При этом учитываются установленные правила и нормы. Например, высота размещения розеток и выключателей для разных помещений в каркасном доме. Соблюдение норм позволяет обеспечить безопасность, надёжность и эффективную работу электросистемы.

Материалы и инструменты для изготовления своими руками

При проведении внутренних работ по созданию наружней проводки используются только качественные материалы. Своими руками довольно просто проложить кабель по всем помещениям в доме, но при сложных работах с системой требуется профессиональная помощь. Особенного внимания требует расчёт количества материалов и определение типа провода. Метраж подсчитывается с помощью рулетки на протяжении всей сети во всех помещениях в каркасном доме. При этом лучше всего прибавить несколько метров для запаса. Дополнительная изоляция должна быть равна длине всего кабеля.

Основные материалы для проводки в каркасном доме:

  • кабель электрический, имеющий сечение в 14 мм;
  • коробки распределения, количество которых высчитывается из расчёта минимум одна штука на этаже;
  • розетки и выключатели необходимого уровня функциональности;
  • крепёжные элементы и переходники приобретаются с большим запасом.

Для проведения работ своими руками понадобятся довольно простые инструменты. Молоток, дрель, индикатор напряжения в электросети, отвёртки различного типа, плоскогубцы, нож строительный — это основные приспособления. Инструменты должны быть качественными, нож — острым, а электрическая дрель — надёжной.

Правила, нормы, расчёт нагрузки

Особенное значение при обустройстве системы имеет расчёт нагрузки и правильное её распределение. На каждом этаже каркасного дома должна располагаться минимум одна распределительная коробка. Чем меньше нагрузка на каждый такой элемент, тем безопаснее будет система. А также учитывается высота расположения розеток и выключателей и их количество для каждого помещения.

Стандартные параметры нужно учитывать при монтаже

При произвольном размещении выключателей и розеток лучше всего учитывать основные нормы, так как правила необходимы для безопасности электросистемы

В ванной комнате, на кухне и санузле особенно важно использовать розетки с защитой от влаги. При подключении бытовых приборов применяются стабилизаторы, предотвращающие поломку техники при коротком замыкании. Нормативы следует учитывать для безопасности электросистемы

Нормативы следует учитывать для безопасности электросистемы

Проведение кабеля в дом и от щитка

Кабель проходит от опорного столба воздушным или подземным путём в дом. После подведения кабеля устанавливается вводное распределительное устройство — ВРУ. Прибор принимает и распределяет электроэнергию по каркасному дому. В щиток входят следующие устройства:

  • счётчик электроэнергии;
  • вводный двухполюсный автомат защиты;
  • защитный автомат отключения по группам;
  • прибор УЗО.

Установка щитка и всех его элементов проводится профессиональными мастерами. Питающий кабель входит в каркасный дом через гофру, защищённую металлической трубкой. Далее проводится разводка провода ко всем розеткам, выключателям согласно проекту.

Каналы и короба для проводов

Еще один способ скрытия провода является установка специализированных пластиковых коробов. Как правило, их выполняют из качественного огнеупорного пластика и отлично защищают кабель. Также данные короба частично позволяют изменять конфигурацию проводки, например, можно добавить розетки либо выключатели.

Скрытая проводкаДля коробов необходимо приобрести дополнительные материалы – заглушки, уголки и стыки. На сегодняшний день, в магазинах продаются электротехнические короба разнообразного цвета и размера. К каждому коробу прилагается инструкция, она подскажет, как правильно произвести установку электропроводки в каркасном доме.

При установке обратите внимание на качество стен в комнате. Так как в первые два года будет происходить усадка и стены в каркасном доме могут слегка измениться, и в результате чего электротехнический провод может деформироваться, повредив при этом проводку

Особенно это касается каркасных домов, построенных своими руками.

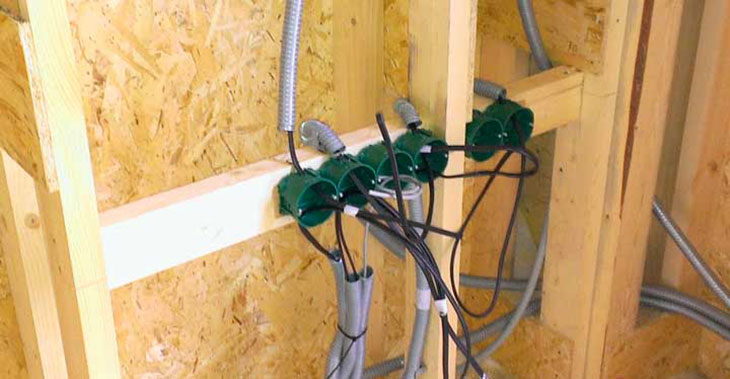

Прокладка проводов внутри стен

Для того чтобы стены выглядели красиво и чисто, можно выполнить внутреннюю проводку в каркасном доме. Электропроводка в каркасном доме – это сложная техническая система, и она должна быть качественной и надежной. Так как каркасные дома считаются постройками увеличенной пожарной опасности.


Прокладка проводов

Из-за этого все провода внутри стен должны быть качественно закреплены в металлических трубах.

Применение пластика и прочих материалов нежелательно, потому что только металл дает сто процентную гарантию нераспространения огня, если проводка будет повреждена.

При покупке металлической трубы для внутренней проводки, ее нужно обязательно обработать специальными средствами от ржавчины.

Также вы можете ее покрасить, и тогда ржавчина со временем не сможет навредить вашей проводке.

При неровной трубе, или трубе с поворотами и сгибами, нужно использовать сварку, но так, чтобы кабель не мог соприкасаться с острыми краями. Если труба состоит из нескольких частей, она просто соединяется между собой на резьбу. Необходимо закрывать пластиковой насадкой место выхода провода из трубы. В металлической трубе может собираться конденсат в результате перепада температур. Для стекания капель вниз, трубу устанавливают под уклоном.


Вообще скрытая проводка в каркасном доме – это красиво, но при ремонте вам придется разобрать всю стену и снять всю отделку дома.

В каркасном частном доме все части проводки необходимо экранировать специальными металлическими коробами, это относится к розеткам, выключателям и распределителям.

В качестве металлической трубы используют также гофру, хотя она менее безопасна. Зато она снижает расходы на строительные материалы.

Проведение электричества к дому

Без электричества невозможно максимально комфортное проживание в частном доме. Поэтому при строительстве каркасного здания или другой жилой конструкции заключается договор между электросетевой компанией и владельцем дома. Предварительно определяется наличие и расположение электросети с напряжением в 220 или 380 вольт. Такие сети отличаются тем, что на столбах расположены четыре провода либо комплекс кабелей, свёрнутых в жгут. При отсутствии такого напряжения определяется расположение источника с напряжение в 6 – 10 кВт, которая имеет три провода.

При подключении к сети действуют определенные правила

После выбора электросети нужно заключить договор, а для этого понадобится пакет документов. Формальные вопросы решаются довольно просто, но особенного внимания требует техническая сторона дела. Далее осуществляется определение места ответвления проводов, идущих в сторону каркасного дома. Чаще всего таковым является ближайшая опора воздушных линий. При этом кабель может быть проложен под землёй или же натянут по столбам. При осуществлении однофазного подключения или других вариантов существует множество технических моментов. Поэтому самостоятельно организовать такой процесс сложно и помощью профессионалов позволяет создать безопасную сеть в каркасном доме.

Соблюдение правил — гарантия безопасности

При воздушном типе проведения запрещено проводить кабель через стены каркасных или деревянных конструкций. При подземном методе используются специальные гофры, через которые прокладывается провод. В местах прохождения элементов через фундамент или стены здания, в области выхода и входа трубы устанавливаются металлические трубки длиной около 2 метров. После окончания всех работ следует залить пустое пространство внутри гофры легкой цементосодержащей смесью, которую легко пробить. Часто используется пакля, которая предварительно смешивается с раствором цемента.

Популярным вариантом является введение в дом кабеля через фундамент. При этом действуют следующие правила:

  • Места входа и выхода проводника из земли должны защищаться металлическими трубами длиной 2 метра;
  • Если для подвода электричества был использован бронированный кабель вместо самонесущего провода, то подвешивание его производится с использованием троса;
  • К стене дома поднимающийся из земли кабель укрепляется с помощью накладных скоб;
  • В случае использования троса его соединяют со стеной при помощи рым-болта;
  • Кабель, вводимый в дом, должен иметь прогиб ниже отверстия, чтобы осадочная вода не проникала внутрь.

В прокладке нельзя натягивать кабель. Свободное его расположение обеспечивает эффективную эксплуатацию электросети. При этом схемы подключения могут быть различными.

Тщательная организация подключения обеспечивает безопасность

При проведении электросети в каркасный дом используются различные методики. Заключительным этапом любого процесса является монтаж устройства для распределения электроэнергии по дому. Профессиональное проведение всех работ позволяет учесть все важные моменты и обеспечить безопасность.

Распределение нагрузки

Выбирая количество фаз, лучше остановиться на трехфазном варианте. В отличие от двухфазного он позволяет подключать мощные электроприборы (например, электрический бойлер) и более безопасен

Однако при расчете трехфазной внутренней проводки крайне важно грамотно распределить в сети нагрузки по отдельным фазам. В противном случае есть риск получить перегрузку одной линии и мерцание лампочек с недостатком питания в остальных

Основные группы потребления

Немаловажно равномерное распределение нагрузок также по группам потребителей. Так провода для каждой из них можно будет взять одинаковыми по сечению и исключить вероятность покупки лишних метров кабеля. Более толстые жилы и мощные УЗО могут понадобиться на линию, например, под электроплиту или бесперебойник для газового котла и само это отопительное оборудование

Но большую часть бытовых и осветительных приборов можно и нужно распределить по мощности равномерно на разные силовые линии электрической проводки. Иначе надежность системы снабжения коттеджа электричеством будет под большим вопросом

Более толстые жилы и мощные УЗО могут понадобиться на линию, например, под электроплиту или бесперебойник для газового котла и само это отопительное оборудование. Но большую часть бытовых и осветительных приборов можно и нужно распределить по мощности равномерно на разные силовые линии электрической проводки. Иначе надежность системы снабжения коттеджа электричеством будет под большим вопросом.

Как правильно распределить нагрузку электрической схемы в доме

Набор инструментов

Монтаж электропроводки требует специального инструмента. Если пару проводков еще можно зачистить ножичком, то при масштабных работах нужно приобрести:

  1. Болгарку (угловая шлифовальная машина).
  2. Перфоратор (им делают сквозные отверстия, монтажные пазы).
  3. Штроборез (формирует канавки в кирпичных, бетонных и блочных стенах).
  4. Съемник изоляции (чтобы зачищать концы проводов, кабелей).
  5. Клещи (обжимают провода).
  6. Нож для проводов.
  7. Пассатижи, молоток, бокорезы, отвертки.

В качестве вспомогательных и защитных средств необходимы: хорошая стремянка, чтобы без проблем монтировать электроприборы на потолке или прокладывать кабель, респиратор, рукавицы.

Какую проводку лучше сделать

Электропроводка для каркасных домов ничем не отличается от таковой для обычных жилых строений. Ее можно сделать скрытой (внутренней) или наружной.

Если проводка выполняется наружным способом, провода закрепляют к потолку или стенам внутри специальных кабель-каналов или электротехнических труб. Можно использовать также открытый способ, то есть без защиты, но он менее безопасный. Разводят проводку по дому только тогда, когда основные этапы строительства выполнены.

Если проводка делается в каркасном доме скрытым способом, провода прячут внутри стен, а наружу выводят только розетки, выключатели и небольшие участки проводов для них

При таком способе проведения проводки выполнить этот процесс важно до обшивки стен. Оба способа имеют свои плюсы и минусы

Внутренняя проводка выглядит более эстетично, чем внешняя, ведь снаружи невидно соединений, проводников, кабелей. Но у этого способа монтажа ест несколько существенных минусов:

  • Розетки, выключатели и другие коммутационные аппараты устанавливаются стационарно, поэтому изменить место их локализации без существенного ремонта нельзя.
  • Нельзя без проблем проверять проводку на наличие повреждений.
  • Прокладка электрических проводов внутри каркасных стен требует больших затрат, чем наружный монтаж, да и времени на это уходит значительно больше.
  • Многие страховые фирмы отказываются страховать деревянные каркасные дома, в которых электропроводка находится внутри стен.
  • Если в комнате вдруг нужно сделать дополнительную розетку или другую коммутационную точку, это реализовать не получится.

Недостатки внутренней проводки становятся преимуществами наружной. Она доступна для диагностики, постоянно на виду, ее можно ремонтировать, совершенствовать, дополнять новыми элементами и т. д.

Уже существующую наружную проводку можно разделить на несколько ветвей, если нужно подключить новую бытовую технику или другие электрические элементы.

Что касается минусов этой электропроводки, то она уступает в декоративности. Ведь все провода находятся снаружи, а это проблема для многих стилей интерьера. Кроме того, наружная проводка значительно чаще повреждается.

Таким образом, сугубо с практической точки зрения наружная электропроводка значительно выгоднее. Ее использование снижает вероятность пожара, делает дом более надежным. И единственным недостатком является не очень декоративный вид.

Подготовительные работы

На этапе подготовки к монтажу проводки в каркасном здании из дерева необходимо:

  • определить перечень инструментов для установки кабелей и сопутствующего оборудования;
  • разработать схему коммутации, позволяющую определить потребность материалов;
  • приобрести компоненты, необходимые для построения проводки (рекомендуется покупать материалы с запасом на случай брака или повреждения).

Необходимые инструменты

В минимальный набор инструментов и приспособлений входят:

  • ножовка или электрический лобзик;
  • молоток;
  • электрическая или аккумуляторная дрель с комплектом фрез для работы по дереву;
  • рулетка и металлическая линейка;
  • строительный уровень;
  • набор отверток с плоскими и крестообразными наконечниками;
  • стремянка для доступа к удаленным по высоте монтажным зонам;
  • инструмент для зачистки проводов от изоляции;
  • плоскогубцы и кусачки;
  • индикаторная отвертка или тестовый прибор.

Расходные материалы

Для проведения монтажных работ потребуются:

  • металлические трубы или гофрированные рукава (при условии прокладки провода в стенах);
  • пластиковые кабель-каналы или шланги с установочными скобами (при реализации внешней проводки);
  • распределительные коробки;
  • розетки и выключатели для открытого или скрытого монтажа (зависит от проекта);
  • винты;
  • соединительные клеммы (например, Wago);
  • изоляционная лента или термоусадочная трубка;
  • дополнительные компоненты (например, скобы для фиксации проводов или приспособления для крепления выключателей внутри деревянных перегородок).

Составление схемы

Перед тем как самому построить электрическую систему дома, необходимо разработать монтажную схему с указанием линий прокладки кабелей и точки установки потребителей. Например, розетки размещают на стенах вдоль предполагаемых мест установки бытового оборудования, а выключатели монтируют около входных дверей.
