Какой поперечник шарика в патроне перфоратора

Назначение специального зажима

Возможности подобного оборудования зависят от типа патрона, который представляет собой немаловажный компонент перфоратора. Он связывает привод устройства с оснасткой в виде бура или любой насадки. Основной его параметр- диаметр хвостовика и сверла.

Хвостовики, как правило, бывают размером от 10 до 18 миллиметров, что позволяет их использовать в оборудовании любых габаритов. Свёрла, применяемые в них, имеют сечение 4−80 миллиметров с незначительными отступлениями в обе стороны, в зависимости от модели патрона.

От размеров зависит и его масса: примерно 200−600 граммов.

У перфоратора, в отличие от дрели, трансформация крутящего момента происходит не только во вращение, но и в одновременное возвратно-поступательное перемещение. Поэтому патрон должен противостоять как самому кручению, так и осевой нагрузке. Оттого обычная цанговая головка здесь не применяется, а нужен специальный универсальный зажим.

Как вставить сверло

Чтобы установить сверло в патроне, следует несильно надавить на кожух: пружина при этом сожмется, щелки хвостовика установятся в шлицы. При отпускании кожуха пружина сдвигает кольцо, стопорные шарики входят в закрытую щель хвостовой части. В случае с быстросъемными патронами вставить сверла в перфораторы можно без каких-либо затруднений. Но насадку шуруповерта либо обыкновенные сверла для дрелей в крепеж этого типа установить нельзя.

Чтобы использовать инструмент с гладкими хвостовиками круглой формы, требуется приобретение дополнительного элемента – цангового патрона со специальным держателем с пазами.

Элемент ставится на перфоратор, после чего возможно применение обычных сверл.

Патрон – что это

Сменным патроном для перфоратора называется металлическая деталь, обеспечивающая связь между оснасткой и приводным механизмом устройства. Обычно выделяют два технических параметра патрона:

  • Толщина хвостовика (разъём крепления со стороны инструмента). Стандартное значение варьируется в пределах от 10 до 18 мм.
  • Диаметр сверла (ниша патрона, в которой крепится сверло). Здесь диапазон шире – от 4 до 80 мм.

Средний вес патрона – 0,2-0,6 кг. Его значение, равно как и значение указанных выше характеристик зависит от вида патрона, его конструкции, а также от специфики фиксации. Как поменять патрон на перфораторе, зависит также от типа конкретной модели.

Устройство патрона SDS (steck, dreh, sitzt) – вставить, повернуть, закрепить

Виды патронов перфоратора.

Ближе к концу 90-х годов появились универсальные механизмы крепления на дрель, которые сегодня уже известны и имеют название sds (steck, dreh, sitzt – вставлять, поворачивать, закреплять). В наше время практически все модели дрелей имеют такой крепеж – патрон. Универсальность устройства и принцип действия кроется в хвостовиках. Они имеют 4 паза: 2 являются открытыми, 2 – закрытыми. Открытые пазы выполняют направляющую функцию для насадок. Для закрытых пазов отведена фиксирующая роль. Чтобы зафиксировать сверло, достаточно немного его повернуть. В таком случае шарики, которые предназначены для фиксации, находятся внутри патрона, попадут в закрытые пазы, и сверло будет держаться надежно и крепко. Чтобы сверло входило внутрь патрона без проблем, специалисты рекомендуют его смазывать.

В таком случае сила удара намного уменьшается, а патрон прослужит еще долгое время. Следует отметить, что для профессиональной дрели существуют свои виды, для домашнего использования – другие.

Возможные проблемы с патроном при работе дрели: причины, описание и пути их решения

Чтобы с дрелью не случались проблемы, на ней нужно уметь правильно работать. Дрель — универсальный инструмент, с её помощью можно сверлить дерево и металл, пластик и кафель, камень и стекло, бетон и кирпич. В быту обычно используется ударно-вращательная дрель средней мощности. Она оснащается патроном системы SDS, которую придумали в фирме BOSH. Патрон SDS не отличается особой точностью, но идеально подходит для сверления бетона, камня, кирпича. То есть тех строительных материалов, где сверление нужно с ударом.

Для более точного сверления металлических и деревянных деталей у неё есть специальный переходник для крепления зажимного кулачкового ключевого или быстрозажимного патрона. Дрелью нельзя выполнять фрезерные работы. Сверлильный патрон не рассчитан на боковую нагрузку и быстро выйдет из строя. Огромное значение имеет:

  • правильный выбор сверла;
  • правильная заточка режущей части сверла;
  • обязательная разметка центра отверстий с помощью керна.

Нужно умело пользоваться выбором нужной скорости, подачи, режима работы в зависимости от материала заготовки. Все эти факторы напрямую влияют на надёжную работу сверлильного патрона.

Деталь слетает

Патрон слетает? Такая проблема довольно часто встречается даже на новых дрелях при конусной посадке кулачкового патрона, когда сверлится глубокое отверстие. Нужно поднять сверло, чтобы освободить его от стружки, и в этот момент патрон слетает с конуса. Исправить положение можно увеличением натяга в конусном сопряжении. Для этого патрон нагревается в масле или духовке до температуры 110 градусов и сажается на холодную оправку дрели.

Заклинили зажимные губки

Работа дрели всегда происходит в грязных условиях. Это пыль, грязь, стружка, опилки и другой мелкий мусор. При попадании внутрь патрона этот мусор может вызвать заклинивание резьбовых соединений, в частности, у кулачков. Здесь выход только один. Требуется разборка патрона, чистка и промывание движущихся частей. Перед сборкой все подвижные детали смазываются литолом. Особенно много в патрон сыплется отходов при сверлении потолочных поверхностей. Здесь можно задуматься о защите патрона половинкой небольшого резинового мячика.

Биение

Биение патрона может быть вызвано разными причинами. Например, изношен посадочный конус Морзе. Это можно проверить с помощью краски. Наносится равномерный слой на конус, насаживается патрон. Затем снимается и изучается след, который он оставил на конусе. Другой причиной может быть неравномерный износ кулачков. В этом случае их нужно менять. Но чаще меняют разбитый патрон на новое зажимное устройство.

В умелых руках бытовая дрель творит чудеса. С её помощью сверлятся отверстия в прочных и мягких материалах. Зажимной патрон — важный узел сверлильной машины. Именно он обеспечивает надёжность крепления сверла и точность сверления

Поэтому для домашнего мастера очень важно уметь самостоятельно обеспечить мелкий ремонт и замену этой части устройства

  • Перфоратор — Как правильно и безопасно пользоваться…
  • Как выбрать электрическую дрель — оснастка и комплектация
  • ПОЛИПРОПИЛЕНОВЫЕ ТРУБЫ — Назначение и секреты работы с ними
  • Как выбрать идеальный перфоратор для дома
  • Всё о сверлах — название и назначение

О насадках

Существует несколько типов буров и иных насадок для перфоратора:

  1. Стандартные прямые буры – нужны для высверливания отверстий в кирпиче, бетоне или в камне.
  2. Коронки – нужны для создания не очень глубоких, но широких отверстий – для распределительных коробок для электропроводки и прочего. По бетону лучше использовать коронки с алмазными кончиками.
  3. Зубила – можно применять для демонтажа кафельной плитки или других подобных работ. Кончик бура не закален, придется его периодически точить.
  4. Пики – часто используют для создания отверстий для труб.
  5. Буры в виде лопаток – для создания каналов под электропроводку.

Основная часть насадки – хвостовик. Именно он вставляется в патрон перфоратора. Он сделан из легированной стали и обладает высокой прочностью. На хвостовике нанесена маркировка, свидетельствующая о типе насадки.

Рабочая часть делается из специальных сталей для длительного контакта с особо твердыми неметаллическими материалами: бетон, камень.

Форма зависит от того, для чего используется насадка:

  1. Шнековые – нужны для создания глубоких отверстий разных диаметров.
  2. Буры с маленьким наклоном канавок спирали – лучше использовать для большого количества отверстий малой глубины. Не требует больших усилий во время труда.
  3. Буры с большим углом наклона канавок спирали – можно рекомендовать для скоростной работы с целью сделать небольшое число достаточно глубоких отверстий.

Максимальный диаметр хвостовика сверла

Данный размер показывает, насколько широко раскрываются зажимные губки у патрона.

По этому параметру патроны для дрелей могут иметь следующие максимальные размеры:

Нетрудно догадаться, что максимальный зажимаемый диаметр хвостовика для той или иной дрели производитель подбирает, исходя из ее мощности и габаритов. Было бы нелепо устанавливать на маленькую дрель в 300 Вт патрон на 16 мм, как и на киловатную модель патрон на 10 мм. Хотя осуществить такое вполне можно, так как, к примеру, есть киловатные дрели с посадочным местом на 1/2″, где изначально стоит патрон с зажимом на 16 мм, а есть и патроны на 10 мм с такой же посадкой. Ну, а о посадках будет сказано ниже в соответствующем разделе.

Касаемо максимального диаметра зажима, то этот вопрос начинает тревожить пользователя, если ему не удается зажать бОльшую по диаметру насадку или сверло, чем позволяет его модель дрели. Что же, в такой ситуации можно подобрать подходящий патрон, однако увлекаться сильно работой с посадкой большого диаметра не стоит, так как, скорее всего, ваша дрель не предназначена для работы с ней из-за малой мощности.

Выбор насадок – несколько советов!

Производители, пытаясь угодить потребителям, предлагают различные переходники, благодаря которым на SDS-max, например, можно поставить бур с хвостовиком SDS-plus. Ладно бы, если только так, но на прилавках вы найдете и переходники с меньшего на больший диаметр! Ни в коем случае не используйте их! Инструмент легкого или среднего класса физически не предусмотрен для работы с насадками для тяжелых инструментов. Это как если бы человека, который не занимается активно спортом, заставили бы пробежать марафон на 42 км. Вполне возможно, что он бы даже добежал до финиша, но вряд ли это прибавило бы ему здоровья.

Как выбрать цанговый патрон

Первое, что необходимо учитывать при выборе такого патрона, — это его крепление к шпинделю. Ставить его можно непосредственно на шпиндель, с помощью подходящего переходника или накручивая на резьбу.

Затем смотрим на размеры фланца. Здесь поможет диаметр пояска для соединения или параметры конуса Морзе. Если вы не знаете данных показателей, то вам не удастся подобрать необходимый патрон, а следовательно, не будет возможности для качественной работы ваших инструментов

Ну и, наконец, количество кулачков в инструменте. В зависимости от предназначения инструментов у них может быть от двух до шести кулачков в наборе. Также можно подобрать инструмент из твердого или мягкого сплава, под определенные виды работ, с различными техническими характеристиками.

Быстрозажимные элементы

Такой патрон на перфоратор прост в использовании. И специального ключа для работы с ним не потребуется. Достаточно зажать руками механизм устройства, и насадка готова к работе. Быстрозажимный патрон для перфоратора выпускается двух видов: одно- или двухмуфтовый.

Одна рука – и никаких дополнительных усилий. По такому принципу работают одномуфтовые зажимные устройства. Их можно устанавливать только на тех дрелях, где технически реализована автоматическая блокировка рабочего вала. Принцип работы устройства прост. Хвостовик насадки зажимается путем ручного вращения регулировочной гильзы. Повернул несколько раз – и готово.

Видео: виды патронов для перфораторов

Недостаток такого вида крепежного элемента заключается в том, что при длительной эксплуатации он ненадежно фиксирует сверла большого диаметра. Соответственно, во время сверления инструмент может проворачиваться, что влияет на качество и скорость выполнения работ. Быстрозажимной элемент отлично фиксирует насадки диаметром от 1 до 25 мм.

Выбор конкретной модели зажимного приспособления зависит от тех видов работ, которые будут проводиться с помощью дрели, а также от модели и возможностей самого инструмента.

Как пользоваться перфоратором в разных режимах

Для удобства и правильного выполнения разных типов работ у перфораторов предусмотрено несколько режимов работы. Для их переключения предусмотрен тумблер.

Большинство современных перфораторов работают в трёх режимах:

  • сверление;
  • сверление с ударом;
  • долбление.

Режимы работы и их стандартное обозначение: сверление, сверление с ударом, долбление. Регулировать их можно с помощью переключателя

Сверление

Переключатель режима установлен напротив обозначения «сверло». Для выполнения сверловочных работ используют оснастку в хвостовиками SDS: съёмный кулачковый патрон или свёрла для перфоратора. Такой режим необходим для формирования отверстий в дереве, металле и других материалах.

Сверление с ударом

Переключатель установлен напротив обозначения «сверло + молот». Этот режим предназначен для бурения отверстий в бетоне, кирпиче, железобетонных конструкциях и других строительных элементах. Режущий инструмент совершает одновременно вращательные и поступательные движения. При бурении железобетонных конструкций следует учитывать вероятность столкновения с арматурой, это опасно как для инструмента, так и для человека. В этом режиме используют буры — свёрла со специальными твердосплавными напайками.

Включён режим «сверление с ударом»

Долбление

Переключатель установлен напротив обозначения «молот», в этом режиме рабочий инструмент не вращается. Применяют для пробивки штроб, разрушения строительных конструкций, при отбойных работах

Важно держать перфоратор крепко и уверенно. Для долбления используют специальный инструмент — долота, пики, лопатки

Чтобы проштробить отверстие, необходимы специальные инструменты — долота, пики, лопатки, молотки

Реверс

Режим реверсивного вращения меняет направление движения сверла или бура на противоположное. В бюджетных моделях перфораторов используют электрический реверс — якорь электродвигателя крутится в противоположную сторону. Недостаток: более интенсивный износ щёток и торможение якоря. В профессиональных аппаратах применяют более сложный механизм — коробку передач, в которой направление переключается механически, с помощью шестерёнок. Такой способ более надёжен, однако модели перфораторов с механическим переключением реверса имеют более высокую стоимость.

Другие режимы

В некоторых моделях перфораторов существуют дополнительные режимы работы. Например, поворот долота — предназначен для эффективного долбления. В таком режиме долото проворачивается на определённый градус после каждого удара.

Как переключать и регулировать режимы перфоратора

Переключение режимов перфоратора необходимо выполнять только после полной остановки рабочего механизма перфоратора. При этом от сети отключать инструмент не нужно. Необходимо убедиться, что переключатель режимов чётко зафиксировался в нужном положении.

Как устроен патрон перфоратора

Современный патрон для перфоратора имеет конструкцию SDS. За этой аббревиатурой скрываются слова Steck, Dreh, Sitz. В переводе с немецкого языка это означает «вставил, повернул, закрепил». Именно в такой последовательности происходит установка насадок в перфоратор. При этом не имеет значения вид насадки – бур, пика или переходник под сверло. Самые распространенные типы патронов:

Оба варианта обеспечивают быстросъемный режим замены насадок.

SDS-plus

Такой конструкцией оснащены легкие перфораторы, предназначенные для сверления отверстий диаметром до 20 мм в бетоне или кирпиче. На хвостовике насадки расположены четыре паза. Пазы (4) направляют движение насадки при установке, они соприкасаются с клиньями (5) патрона — так обеспечивается вращение рабочего инструмента. Пазы (2) служат для фиксации хвостовика, в них входят стопорные шарики, не позволяя бурам выскакивать.

SDS-max

SDS-max применяется на тяжелых перфораторах. Такие инструменты имеют мощный двигатель с большой силой удара. Ими проделывают отверстия до 50 мм. Для уменьшения потерь крутящего момента количество канавок в нем увеличено. В остальном конструкция аналогична SDS-plus.

Другие патроны

Кроме SDS, существуют менее распространенные зажимные конструкции. Они предназначены для фиксации инструмента с гладким хвостовиком.

Ключевой патрон для перфоратора, он же зубчато-венцовый, аналогичен стандартному зажиму для дрели. Насадка в нем фиксируется тремя кулачками, которые перемещаются воздействием специального ключа. Хотя насадка держится надежно, использование такой конструкции ограничено, так как смена инструмента занимает довольно много времени.

Быстрозажимные конструкции более удобны в работе, экономят время, затрачиваемое на замену насадок. В двухмуфтовом патроне, чтобы зажать или освободить рабочий инструмент, нужно удерживать заднюю часть и вращать переднюю, то есть, задействованы обе руки. Одномуфтовая конструкция позволяет действовать одной рукой, но требует фиксации рабочего вала. Такая опция должна быть заложена в конструкцию перфоратора.

Несмотря на удобство быстрозажимных патронов, первенство сохраняется за конструкцией SDS.

Ударный механизм перфоратора

Большинство современных перфораторов имеют электропневматический ударный механизм. «Электро» – потому, что механика приводится в движение электродвигателем, а «пневматический» означает, что боек, бьющий по хвостовику бура, приводится в движение воздухом.

Схема перфоратора

  1. Шестерня передачи вращения от двигателя
  2. «Пьяный» подшипник
  3. Поршень
  4. Ударник («летающий поршень»)
  5. Ствол
  6. Боек
  7. Патрон SDS

При нажатии на кнопку двигатель передает вращение валу с «пьяным» подшипником, который в свою очередь приводит в движение поршень внутри ствола. При движении поршня вперед, между ним и ударником возрастает давление воздуха. Ударник двигаться в сторону бойка и бьет по нему. Боек передает энергию удара в бур. Затем поршень совершает движение в обратную сторону, создавая в стволе область разрежения. За счет этого ударник возвращается в исходное положение, после чего весь цикл повторяется.

Большинство перфораторов имеют два или три режима работы:

  • комбинированный режим: удар и вращение бура;
  • режим блокировки вращения: работает только ударный механизм;
  • режим блокировки удара: перфоратор можно использовать в качестве дрели или миксера для приготовления строительных смесей.

Виды лопаток для перфоратора

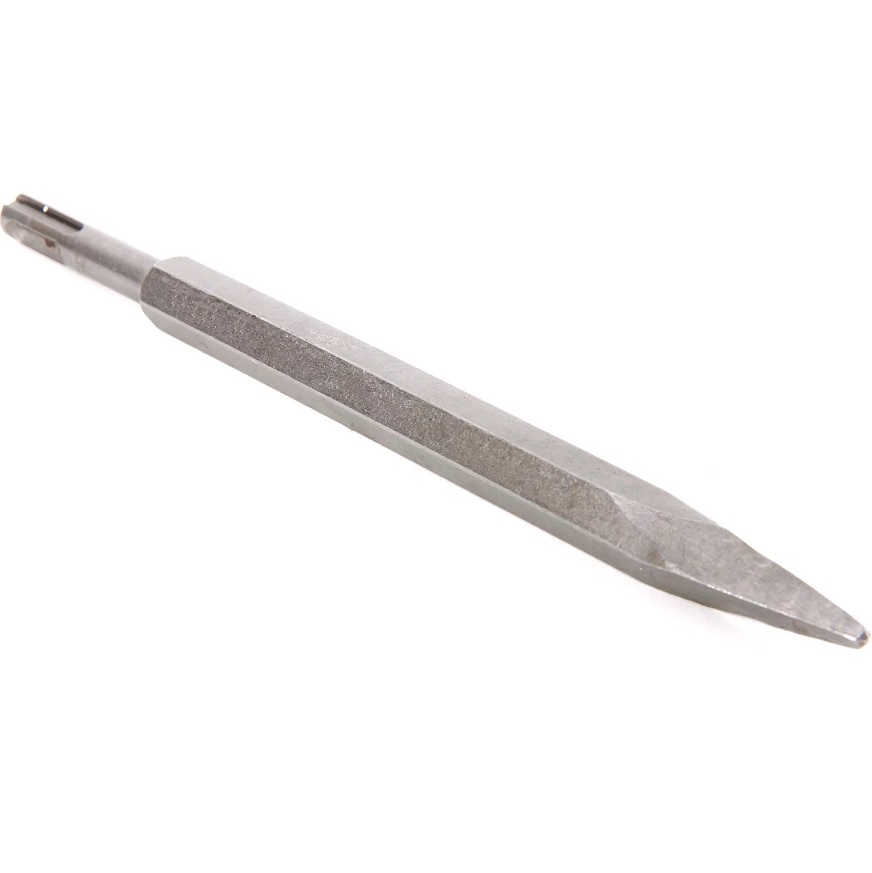

Самый простой тип – пика.

Пика для перфоратора

Очень похожа на обычный лом: рабочая поверхность – заточенный конус. Используется при выполнении отверстий и устранении старых конструкций. Работа по бетону выполняется легко, не стоит только забывать о защитных очках. Самый большой недостаток – битые края крайне низкого качества.

Лопатка плоская распространена не менее пики.

Лопатка плоская для перфоратора

Выглядит как огромная отвертка, с шириной рабочей кромки до 4 см. Узкая полоса контакта концентрирует ударное усилие, позволяя вырубать канавки и срезать наплывы. Широкий инструмент будет удобен для больших объемов.

Лопатка изогнутая схожа с плоской, но рабочая поверхность находится под углом к хвостовику.

Лопатка изогнутая для перфоратора

Кромка может быть гораздо шире плоского аналога и очень острой. Применяется для снятия отделочного покрытия со стен и пола. Самые большие модели задействуются для снятия асфальта. Для бетона подходит с ограничениями.

Штробер отличается округлой формой рабочей кромки.

Лопатка- штроборез для перфоратора

Придуман для штробления перфоратором– выдалбывания канавок под различные коммуникации. Как правило – электропроводка и водопроводные трубы. Также задействуется для глубокой очистки швов кирпичной кладки перед оштукатуриванием. Штробить можно и асфальт – при должной ширине насадки.

Как снять патрон с перфоратора

Перед тем, как снять насадку с перфоратора, требуется точно определить его разновидность. После этого проводят разбор инструмента и начинают менять элементы.

Во время разбора элементы выкладывают в той последовательности, в которой снимают — потом будет проще собирать инструмент.

Процесс включает несколько этапов:

  1. Удалить резиновый наконечник с торца.
  2. Отверткой снять первое стопорное кольцо.
  3. Потянуть пластиковый кожух муфты вниз.
  4. Снять второе стопорное кольцо.
  5. Удалить кожух муфты.
  6. Извлечь пружины, стопорные пластинки и шарики.

Процесс разбора завершен. Если необходимо поменять патрон на перфораторе Bosch, Makita, Decker или, например, Elitech, понадобится извлечь оставшуюся часть втулки. Вместо нее устанавливается новая деталь.

Чтобы понять, какое устройство у механизма перфоратора, требуется осмотреть хвостовую часть насадки. На ней присутствует несколько утопленных зон, называющихся пазами. Насадка, которая будет устанавливаться в патроны SDS-plus отличается наличием 4 насечек — 2 закрытые и 2 открытые.

Для чего нужен перфоратор

С латыни слово perforo переводится как пробивать. От него и произошло название инструмента, предназначенного для нанесения коротких ударов по поверхности. В основном перфоратор используется для операций с материалами повышенной твёрдости: в бетоне, железобетоне или кирпиче. Такой инструмент может оснащаться функцией сверления и работать как обычная дрель. С его помощью можно снести перегородку или проштробить канал для укладки кабеля, вырубить нишу или демонтировать кафель.

Перфораторы бывают однорежимными, выполняющими одно действие-удар во время вращения. В двухрежимных инструментах добавляются безударные обороты или метод отбойного молотка. Инструмент с тремя способами работы объединяет их все. В этом случае необходим адаптер для перфоратора под сверло.

Ремонт патрона или как происходит его снятие и замена

Спрашивают, как снять патрон с перфоратора, многие владельцы этого электроинструмента. Появляется такая необходимость, когда надо заменить крепежное устройство или установить цанговый элемент. Чтобы снять патрон с перфоратора, понадобится его разобрать. Одновременно при разборке можно выполнить его ремонт, поэтому в зависимости от поставленной, необходимо приступать к работе. Причем процесс, как разобрать патрон на перфораторе, выполняется одинаково для всех моделей:

  • Bosch
  • Макита
  • Интерскол
  • Metabo
  • Калибр и другие

Ремонт патрона перфоратора легко выполнить своими руками, и для этого не обязательно иметь соответствующие навыки. С ремонтом этой детали справится даже новичок, ну а поводом для ремонта могут послужить разные признаки:

  1. Патрон перфоратора не держит бур — это означает, что износились шарик или ролики, в зависимости от типа устройства. Еще причиной может служить износ ограничительного кольца, а также проседание пружины. В любом случае, необходимо выяснить, как разобрать патрон перфоратора, чтобы выявить точную причину и устранить ее
  2. Не держится патрон — причиной такой поломки зачастую является износ кронштейнов, которыми устройство крепится к инструменту. Нужна замена патрона на перфораторе или можно обойтись ремонтом, покажет вскрытие, которое необходимо выполнить, как можно скорее

Ремонт патрона перфоратора съемного типа выполняется с соблюдением последовательности действий:

  1. На начальном этапе демонтируется защитная накладка, которая расположена с торца или сверху, в зависимости от расположения инструмента. Поддеть эту накладку необходимо при помощи отвертки
  2. Затем необходимо демонтировать стопорное кольцо вместе с пластиной, которое расположено за ним
  3. Демонтируется стопорное кольцо при помощи отвертки, при помощи которого фиксируется пыльник или чехол
  4. Демонтируем чехол, и теперь можно считать, что оснастка полностью разобрана. На этом этапе можно оценить причину поломки и произвести необходимый ремонт

На этом этапе следует отметить, что выполняется оценивание состояния внутренних деталей. Обычно выявить дефект не составит большого труда. Признаки износа можно выявить визуально, к примеру, может износиться кольцо, которое фиксирует шарик.

Его следует и заменить. Для этого можно купить ремкомплект или же отдельное колечко, но лучше все же сразу покупать все детали в сборе. Далее рассмотрим процесс сборки патрона перфоратора, так как часто возникает вопрос после проведения ремонта, а как собрать деталь обратно. Для этого необходимо:

  1. Для начала все детали, которые остаются старые, необходимо очистить тщательно от старой смазки, удалив всю выработку. По мере сборки будет вноситься новая смазка
  2. Для начала на ствол устанавливается пружинка
  3. После этого устанавливается пластинка, которая кстати была неисправна, и ее пришлось заменить
  4. После этого в отверстие устанавливается шарик, предварительно смазав его
  5. Вслед за шариком нужно установить упорное кольцо, как показано на фото ниже
  6. После этого остается установить корпус на место, и зафиксировать его стопорным кольцом
  7. За стопорным кольцом нужно установить пластинку, удерживающую пыльник, и зафиксировать ее еще одним стопорным кольцом
  8. В итоге надевается последняя деталь — это пыльник

На этом процесс ремонта считается завершенным. Смазка вносится в достаточном количестве, и лучше, чтобы она была в избытке, чем ее не будет хватать. Использовать рекомендуется специальные смазочные вещества, которыми смазываются буры. Далее остается только установить отремонтированный патрон на место, и проверить надежность фиксации насадок. Ниже представлена видео инструкция по ремонту патрона перфоратора от Александра Бреста.
