Замена патрона на перфораторе Bosch

Разборка электрической части дрели Bosch 2-26

Разборка вращающегося молотка Bosch 2-26, его электрической части, начинается со снятия задней крышки на рукоятке вращающегося молотка, отвинтив три винта.

Следующим шагом является удаление переключателя заднего хода.

Поверните его в нейтральное положение и поднимите на себя. Реверсивный переключатель снят.

Чтобы снять крышку статора, удерживайте механический блок справа и слева от статора, перетаскивая их в разные стороны, встряхивая.

Крышка статора будет отделена.

Разделение ударного блока с ротором и статором

Чтобы отделить ротор от механического блока, достаточно перетащить эти детали в разные стороны. Ротор установлен в механическом узле с небольшой винтовой передачей, вставленной в контакт с большой винтовой передачей механического узла.

Ротор высвобождается и вы можете тщательно осмотреть состояние коллектора, подшипников.

Перфоратор ротора Bosch

Чтобы снять статор, просто снимите защитную пластиковую защитную крышку и дотроньтесь до конца корпуса, в который вставлен статор, деревянной заготовкой или молотком. Перед этим не забудьте выкрутить два винта крепления статора в корпусе.

Статор снят, ротор снят, есть возможность прервать их осмотр и выявить дефекты всех деталей, входящих в электрическую часть перфоратора Bosch.

При осмотре разобранного перфоратора Bosch 2-26 обратите особое внимание на состояние угольных щеток, налет на держателях щеток и надежность их крепления, целостность контактов обратного переключателя и состояние провода на входе. Перфоратору

Длина щеток не должна быть короче 8 мм. На щетках держателей щеток не должно быть следов искры и угольной пыли, не должно быть ожогов или повреждений контактов на контактах переключателя перфоратора Bosch 2-26.

Перфоратор Bosch Electrical

Перфоратор. Это строительный инструмент, с помощью которого они выполняют врезные и сверлильные работы. Благодаря специальному механизму перфоратор очень эффективен и быстро пробивает отверстие в различных материалах. Может использоваться при работе с бетоном, кирпичом, металлом, деревом, камнем

Перфораторы Bosch очень распространены среди строителей и простых людей, поэтому очень важно знать, как отремонтировать эти устройства в случае поломки

Снятие патрона с перфоратора

В первую очередь нужно определить, какой именно патрон используется в вашем перфораторе. Патрон может быть кулачковый, цанговый SDS и быстрозажимный. Последний, в свою очередь, бывает одно- и двухгильзовый. В кулачковом патроне крепление сверла осуществляется с помощью ключа, чего не скажешь о цанговых SDS, быстрозажимных. Для замены сверла в цанговом SDS патроне потребуется только его провернуть.

Замену патрона на перфораторе нужно начинать с изучения креплений. Держится он винтовым стержнем либо же шпинделем. В большинстве случаев снятие патрон не составляет особого труда. Однако иногда встречается более крепкая фиксация, требующая терпения, а также дополнительных инструментов. Крепко зафиксированный патрон можно снять с помощью молотка, ключа и отвертки. Снятие происходит таким образом:

  • нужно постучать по головке винта для ослабления фиксации;
  • открутить с помощью отвертки;
  • зажать патрон в ключе/тисках и прокрутить шпиндель.

Как устроен патрон перфоратора

Устройство не слишком сложное. Перед тем, как разобрать быстрозажимной патрон перфоратора, желательно с ним ознакомиться.

Перфораторы

Существует два основных вида патроном — SDS-plus, SDS-max. Иногда встречаются и другие патроны.

SDS-plus

Большинство перфораторов относятся к этому типу. Патрон состоит из следующих деталей:

  • Металлический корпус патрона.
  • Пружина.
  • Пластина, удерживающая пружину.
  • Металлический шарик.
  • Стопор шарика.
  • Пластиковый пыльник.
  • Стопорное кольцо.
  • Резиновый пыльник.

Металлический корпус патрона стоит неподвижно и связан с ударным механизмом. Он имеет отверстие для бура посередине, в котором находятся шлицы, удерживающие бур от поворота. В конце отверстия находится овальный паз, удерживающий металлический шарик.

Пружина устанавливается на внешнюю поверхность корпуса патрона и фиксируется пластиной. Шарик заводится в паз на пластину сверху, удерживается стопором, который ограничивается стопорным кольцом. Сверху всю эту конструкцию закрывает пластиковый и резиновый пыльники.

SDS-max

Устройство патрона

Устройство схожее с устройством патрона SDS-plus. Он состоит из:

  • Металлического корпуса патрона, связанного с ударным механизмом.
  • Двух овальных роликов.
  • Пружины.
  • Стопорящего механизма.
  • Пластикового кожуха.
  • Направляющей для пластикового пыльника на корпусе.
  • Резиновой прокладки на внешней части корпуса.
  • Сальника в отверстии для буров и пик.
  • Резинового сальника.

Металлический корпус передаёт удар на бур и имеет шлицевые пазы внутри, по которым устанавливается бур или пика. Овальные ролики ставятся с двух сторон корпуса и служат для хорошего скольжения бура в отверстии. Они не должны проваливаться внутрь, заклинивать или перекашиваться. Пружина заводится на корпус и фиксируется стопорящим механизмом.

Сверху ставится пластиковый пыльник, который одновременно фиксирует шарик в пазу, поджимая стопорящий механизм пружины. Пластиковый кожух ориентируют по пластиковой направляющей на корпусе перфоратора и имеет пазы. В конце ставится резиновый уплотнитель снаружи корпуса, сальник внутрь корпуса и резиновый пыльник.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

  • разрушение быстроразъемного патрона;
  • выход из строя подшипников;
  • поломка ударного механизма;
  • износ ствола перфоратора;
  • износ резинок бойка и ударника;
  • поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

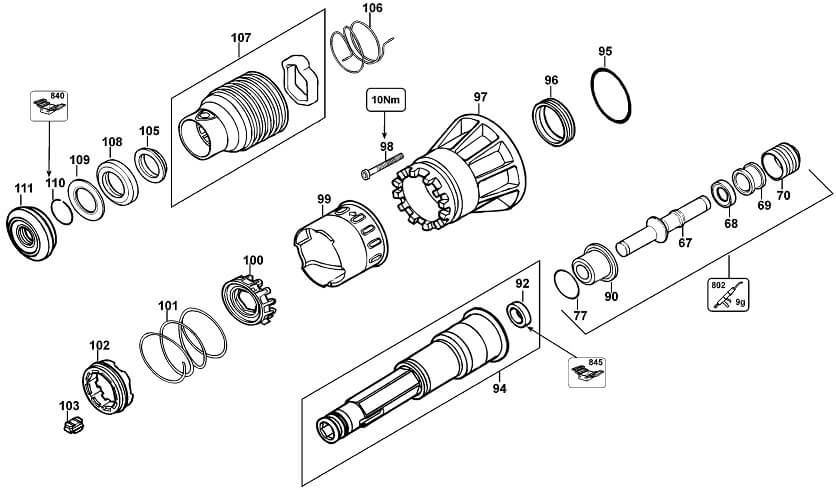

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Видео: Переборка перфоратора Makita 2450

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Видео: Минутка вандализма) (21) Перфоратор Макита HR 2450 Сильная отдача на режиме удара

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности. Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.

К сборке любого механизма следует приступать после тщательной подготовки. Надо подготовить не только детали, но и инструменты, место, смазочный материал.

Для долгой работы перфоратора Бош необходимо любого регулярное и своевременное проведение технического обслуживания, использование качественных смазочных.

Угловые шлифовальные машины (болгарки) фирмы Интерскол очень надежны и долговечны. Они отличаются хорошей работой и высокой безотказностью. Но.

«Сайберия» Строительство домов и строительные услуги

На сегодняшний день застройщики предлагают покупателям сотни различных квартир и домов. Нередко жильцы хотят незначительно изменить их параметры, сделав жилье более удобным и комфортным. Перфораторы Макита позволят выполнять ремонтные работы качественно и быстро. Заводские детали и хорошее качество сборки увеличат срок эксплуатации и помогут избежать сбоев в процессе реставрации. Статья даст представление об основных преимуществах продукции этого производителя.

Неисправности и их причины

Частые неисправности перфоратора:

  • не включается. Проверить электрическую цепь;
  • перфоратор не бьёт. Поломка в ударном механизме;
  • инструмент не крутит, не сверлит. Причины: подшипники якоря, шестерня якоря, редуктор;
  • бур вылетает, не держится. Неисправность патрона или растровой втулки;
  • искрение в корпусе электрики. Причины: нарушение изоляции обмотки якоря, износ щёток, коллектора, засорение щёткодержателей;
  • искрение в области кнопки включения. Неисправность контактов кнопки или проводов;
  • перфоратор греется. Причина в износившихся щётках, коротком замыкании витков обмоток, плохой смазке редуктора;
  • перфоратор не держит патрон. Сломалось стопорное кольцо или фиксирующая шайба.

Возможные неисправности

При обнаружении в работе перфоратора остановок, закусываний, проворачиваний, гудения или стука, а также снижения скорости вращения или силы удара, необходимо осмотреть патрон. Причины могут быть следующие:

  • Износ резиновой прокладки, в результате чего строительная пыль попадает внутрь патрона. Решается чисткой механизма и заменой пыльника.
  • Изношено или ослаблено стопорное кольцо или шарик. Поможет их замена с предварительной смазкой.
  • Возможно, искривилась коническая пружина. Можно попробовать перевернуть её другой стороной или заменить.
  • Однако чаще всего неисправности требуют установки нового патрона.

Перфоратор

Щетки. Это детали, которые являются проводниками от кабеля к обмотке коллектора. Контакт этих элементов запускает вращение якоря и регулирует его скорость. Используя вращающийся молоток или дрель, они выключают направление вращения с помощью переключателя. Даже при самом бережном использовании инструмента они имеют тенденцию к износу и требуют замены.

Наиболее распространенные причины износа:

  • Очень тяжелая весна
  • Коллектор плохого качества, который стирает кисти жесткими ребрами

В случае нечастого использования электроинструмента в работе, щетки можно менять один раз в год, чтобы предотвратить поломку. Если ваш инструмент предназначен для ежедневной интенсивной работы, вам необходимо просмотреть его. Есть некоторые признаки, которые указывают на их износ:

  • Искра в коллекторе стала повышенной
  • Двигатель не развивает обороты, а мощность удара во время работы уменьшилась

Почему удар будет зажигать

  • Неправильная установка
  • Изношенное состояние
  • Неправильно установленные щеткодержатели
  • Плохо для коллекционера
  • Детали сжаты слишком плотно
  • Используемые компоненты не той же марки, что и инструмент

Любая из вышеперечисленных причин означает: нужно разобрать молоток и осмотреть.

Типичные неисправности зажимного узла

Чаще всего неисправными в патроне для перфоратора бывают следующие детали.

  1. Пыльник истерся или имеет трещины, из-за чего проникающая внутрь патрона строительная пыль загрязняет смазку и препятствует вращению.
  2. Стопорное кольцо. Его ослабление освобождает пружину, шарики выпадают из пазов, буры не держатся.
  3. Направляющий цилиндр. Износ внутренних канавок не позволяет надежно фиксировать буры.
  4. Пружина. Ее износ или разлом снижают амортизацию.
  5. Шарики. Уменьшение их диаметра вследствие износа не позволяет удерживать бур.

Шарики, пружину и стопорное кольцо можно заменить подходящими по размерам деталями от других механизмов или попытаться изготовить самому. Пыльники и направляющий цилиндр не ремонтируют, их придется поменять на фирменные исправные экземпляры.

Как можно понять, ремонт патрона перфоратора не настолько сложный процесс. После окончания гарантийного срока на инструмент в случае поломки перфоратор можно отремонтировать своим силами, не обращаясь в сервисный центр.

Как заменить патрон перфоратора?

Периодически необходимо осуществлять разборку инструмента, чтобы тщательно его прочистить во избежание несвоевременных поломок и неисправностей.

В некоторых случаях потребуется провести небольшой ремонт, для чего, в свою очередь, будет полезно знать, как заменить патрон перфоратора.

Этот процесс не требует профессиональных знаний и навыков, его может осуществить любой потребитель, имеющий базовые понятия в электротехнике. Это обусловлено тем, что патроны типа SDS имеют схожую конструкцию вне зависимости от компании-производителя.

Разборка и смазка перфоратора пистолетного типа.

К примеру, за основу можно взять процедуру разборки перфораторного патрона компании Bosch, поскольку она является ведущим в мире производителем подобного оборудования.

Процесс разборки и сборки патрона на перфораторе выглядит следующим образом:

необходимо сдвинуть пластмассовую часть;
резиновая обшивка аккуратно удаляется;
при помощи отвертки осторожно демонтируется ободок крепления;
крепящая шайба удаляется;
за крепящей шайбой расположен следующий ободок, демонтирующийся отверткой.

На очереди стоит SDS-устройство, состоящее из шайбы, шарикового механизма и пружинки. Прежде всего вынимается механизм, после чего можно удалить пружинку и шайбу.

Как разобрать патрон перфоратора

Разборка и сборка оснастки выполняется с целью периодического обслуживания или замены сломанной части в конструкции SDS патрона. Причем эта работа не требует особой квалификации и выполняется согласно следующей инструкции:

  1. Снимите защитную накладку в верхней части. Под ней находится проволочное кольцо и шайба. Кольцо сдвигаем отверткой и вынимаем шайбу.
  2. Используя отвертку, снимите второе кольцо на торце и демонтируйте кожух.
  3. Демонтируйте фиксирующий узел SDS оснастки. Эту часть мы разбираем  в следующем порядке: сдвигаем вниз шайбу с пружиной, вынимаем отверткой шарик из паза, аккуратно спускаем пружину и снимаем ее вместе с шайбой.

Демонтаж фиксирующего узла SDS-патрона

Дальнейшие действия зависят от ваших намерений. Если вашей целью является замена патрона на перфораторе, то вы демонтируете оставшуюся часть (втулку) и ставите на место новую оснастку в сборе. Причем действовать в этом случае нужно по следующему плану: доберитесь до винта, удерживающего втулку на шпинделе, и открутите его; зажмите втулку в тисках и скрутите ее с резьбового сгона шпинделя.

Монтаж нового фиксатора происходит в обратном порядке. Вы навинчиваете втулку на шпиндель (вал электродвигателя) и вкручиваете стопорный винт со стороны торца зажима.

Если демонтаж осуществлялся с целью периодического обслуживания, вам остается только очистить все детали от грязи, смазать их и собрать в обратном порядке.

Порядок разборки перфоратора Bosch 2-26

Поскольку порядок разборки перфораторов Бош 2-20; 2-24; 2-26 практически одинаков, рассмотрим очередность разборки на примере перфоратора Bosch 2-26.

Разборка перфоратора Bosch GBH 2-26 dre начинается с разборки патрона быстроразъемного.

Разборка быстроразъемного патрона

В перфораторах Bosch наиболее часто применяется два вида патронов: патроны SDS-plus и патроны SDS-max. Разница между ними в принципе зажима хвостовой части работающего органа.

Устройство патрона перфоратора Бош различается конструкцией посадочных стержней инструмента в зависимости от модели SDS-plus или SDS-max. Кроме перечисленных типов патронов встречаются патроны SDS-top, SDS-quick.

Разница между узлами крепления патронов

Порядок разборки патрона перфоратора Бош 2-26 простой:

  • снимите резиновый наконечник поз.34;
  • достаньте стопорное кольцо поз.87;
  • снимите стальную шайбу поз.833;
  • извлеките коническую пружину поз.833;
  • аккуратно, чтобы не растерять, применяя магнит, достаньте бочоночные шарики поз.89.

Патрон SDS-plus

Внимательно осмотрите все детали патрона.

Быстроразжимной патрон SDS-plus в разобранном состоянии

Патроны SDS-plus разрабатывались специально к инструментам для бурения. Диаметр хвостовиков инструмента равен 10 мм, длина рабочего инструмента в диапазоне 110…1000 мм. Диаметр буров лежит в диапазоне 4…26 мм.

Как снять переключатель режимов

Положив перфоратор набок, снимите переключатель режимов поз.832.

Сначала поверните переключатель в положение «Сверление», нажмите отверткой до упора в торец кнопки переключателя (она красного цвета) и поверните переключатель против часовой стрелки на угол 70º.

Покачивая ручку переключателя, вытащите ручку переключателя из корпуса.

Разборка узла ударного механизма

Поставив перфоратор Bosch 2-26 вертикально на ручку, выкрутите четыре винта поз.90, держащих крышку корпуса механического узла.

Нажмите на торец вала ударного механизма и снимите крышку. Крышка пластмассовая черного цвета.

Теперь надо снять ствол поз.821 и промежуточный вал поз.826. Они ни чем не закреплены.

Дальше при помощи отвертки надо снять скобу поз.48 подшипника качения поз.830. Кстати, в по-простому он называется «пьяный подшипник». Последовательно снимаются: гильза поз.26 и «пьяный подшипник».

Добрались до пьяного подшипника

Разборка узла ствола ударного механизма

  • разборку узла ствола перфоратора Bosch начинают со стороны полости, достав из нее цилиндр поз.26 с ударником поз.27;
  • из полости надо достать боек в сборе;
  • со стороны вала патрона снимите стопорное кольцо поз.85, стальное кольцо поз.38 и еще одно стопорное кольцо поз.85;
  • снимите прямозубую шестеренку поз.22.

Узел ударного механизма, промежуточный вал и пьяный подшипник

Разборка цилиндра

Внутри цилиндра вставлен ударник поз.27, с которого надо снять резиновое кольцо поз.73. При любой разборке резиновые детали подлежат замене в обязательном порядке.

На противоположном конце цилиндра вставлен шарнир поз.29 и две плоские шайбы поз.41.

Разборка промежуточного вала

Промежуточный вал разбирается снятием вала поз.24 и вытаскиванием из корпуса поз.77 «пьяного подшипника».

Подшипники снимаются съемниками или вручную, при помощи приспособления.

Замена патрона на перфораторе

15.11.2014 Перфораторы

Рабочие электрические инструменты существуют различной мощности, но при использовании для нужд в домашнем обиходе, предпочтение отдаётся наиболее лёгкому варианту, так как, даже делая ремонт в доме, нет необходимости в различных масштабных переделках, а если и есть, то для этого нанимается строительная бригада с опытом работы. Так, что для дома прекрасно подойдёт электромолоток весом до 3–5 килограмм (без учёта различных приспособлений).

На любом из этих вариантов перфоратора стоит сменный быстрозажимный сверлильный патрон. Есть пять видов патронов, но используются в основном лишь два. При использовании перфоратора средней тяжести (или лёгкого класса) применяется только патроны примитивного типа, а для более сложного класса необходим патрон SDS-max.

Как ссадить патрон перфоратора

Те, кто ежедневно, в силу своей профессиональной специфики имеют дело с буравом, замена или ремонт гнезда не является проблемой. Но что делать тем, кто встречается с этим инструментом раз в год? Естественно практически каждый мужчина, имеет представление о дрели, поэтому ему не составит большой проблемы снять патрон или заменить его на этом инструменте. Что же касается снятия патрона на перфораторе, то этот нюанс требует отдельного рассмотрения, хоть причины не столь важны, главное, знать, как решить эту проблему.

Сначала требуется определиться с типом патрона: цанговый, кулачковый и быстрозажимный. Для осуществления заметны патрона, необходимо тщательно изучить его крепления. Крепёж его может осуществляться за счёт стержня или шпинделя. Этот процесс в основном не доставляет проблем, но иной раз может встретиться достаточно крепкая фиксация, где без дополнительного набора инструментов, не справиться. При наиболее простой модели молотка, патрон с сильной фиксацией, снимается с использованием молотка, ключа и отвёртки. Для начала стоит постучать по головке винта, чтобы несколько снизить степень фиксации, затем используя отвёртку открутить. Далее, используя тиски или ключ, производится прокручивание шпинделя.

Демонтаж патрона бура

Для того чтобы разобрать гнездо перфоратора, необходимо знать некоторые важные моменты, присущие каждой модели в отдельности.

Мы проведём разбор перфоратора фирмы Bosch:

Отводим в сторону пластик и снимаем уплотнитель из резины; При помощи отвёртки, осторожно снимаем кольцо – фиксатор; Потом снимаем фиксирующую шайбу; После шайбы, вам предстанет ещё одно кольцо. Его также необходимо снять с помощью отвёртки; Разобрав пластиковую часть, вы увидите SDS зажим, в состав которого входит: рессора, шарик, шайба

Сначала необходимо снять шарик, шайбу и затем спираль.

Разборка гнезда дрифтера необходима для различных целей: ремонт, замена некоторых частей, чистка, смазка и т. д. Разборка патронов от иных производителей, производится по тому же принципу, но при этом учитываются индивидуальные особенности конструкции.

Извлечение патрона из бура

При необходимости произведения ремонтных манипуляций гнезда перфоратора, необходимо изначально знать его техническую конструкцию. Но для многих это остаётся загадкой, так все же, как устроен патрон перфоратора?

Ранее, бур прикреплялся при помощи подвижных кулачков. Но для многих не секрет, что мир развивается и многие привычные предметы приобретают новое воплощение. Так вот, SDS свёрла крепятся при помощи направляющих клиньев и штопорных шариков. SDS плюс и макс, имеют незначительное отличие в виде количества направляющих клиньев (на 1 больше), именно поэтому процесс крепления происходит быстро и крепко.

Но есть и другие изменения, которые повлияли на сложность фиксации насадки, необходимо просто вставить нужную насадку в гнездо и немного придавить. Услышав щелчок, будьте уверены: насадка на своём месте. Съём сверла тоже не представляет собой большой проблемы, просто нажимаем на двигающуюся крышку, и все – бур извлечён.

Способ крепления элемента

Картридж на валу дрели крепится двумя методами — коническим сочетанием и резьбой. На практике существуют приборы с метрической либо дюймовой нитью, а на корпусе продукта, даже на самом небольшом, непременно есть маркировка. Этот тип указателя считается ключевым международным и используется во всех устройствах зарубежных производителей.

Второй метод использует конус Морзе, который сегодня часто называют инструментальным. Стержень имеет в своём конце коническую часть, на которой прикреплено устройство и необходимо лишь добавить небольшое натяжение для плотного соединения.

Маркировка выглядит следующим образом: B10, где буква обозначает нанесение конуса, а на рисунке показан диаметр хвоста режущего устройства. Этот тип крепления одинаков для всех дрелей.

Возможные неисправности, причины их появления и способы устранения

Чтобы отремонтировать перфоратор своими руками, следует сначала определить внешние проявления неисправностей.

Перфоратор не бьёт

Если перфоратор при переключении в режим удара перестал бить, но при этом бур вращается, наиболее вероятно, что повреждён плавающий подшипник. Решением проблемы будет замена его новым.

Вторая возможная причина — нарушение работы ударного механизма. Часто при перегрузках в работе раскалывается стальной боёк, это приводит сначала к ослабеванию удара, а затем и к полному его отсутствию. Боёк необходимо заменить.

Третий вероятный повод — износ или поломка поршневой группы перфоратора. Заменить следует гильзу и поршень.

Перфоратор не крутится и не сверлит

Если при нажатии кнопки пуска патрон в режиме сверления не вращается, предварительно причину можно определить по звуку. Если электромотор гудит, но не крутит патрон, скорее всего, что-то не даёт ротору вращаться внутри редуктора. Что случилось с двигателем, придётся выяснять, разбирая механическую часть инструмента.

Если же при включении двигатель не гудит, более вероятно, что произошла поломка мотора. Вскрыв крышку прибора, необходимо определить, что именно привело к такому явлению. Это может быть обрыв цепи питания, поломка кнопки пуска или короткое замыкание в обмотках катушек. При помощи тестера определяется конкретная причина и делается соответствующий ремонт.

Бур не держится в патроне и вылетает

Недержание оснастки перфоратора может случиться в процессе длительной эксплуатации. Бур или зубило, вставленное в патрон, не держится и вылетает во время работы. Таким инструментом не только невозможно продолжать долбление, это ещё и очень опасно — вылетевшее зубило может нанести травму.

Причина недержания оснастки кроется в износе или поломке патрона. Патрон необходимо разобрать и определить, в чём заключается проблема. Возможно, деформировались шарики, появилась выработка на ограничительном кольце или просела фиксирующая пружина. Обычно после замены испорченной детали патрон снова начинает функционировать нормально.

Видео: почему вылетают свёрла из перфоратора

Искрят щётки

Искрение щёток — довольно распространённое явление при работе инструментом в условиях повышенной запылённости. Как правило, искрение является следствием выработки материала самих щёток. Исправить ситуацию поможет замена последних на новые, искры вылетать больше не будут.

Если же нет, причину нужно искать в обмотках статора или ротора. Вполне возможно, что большое количество пыли, проникающей в двигатель, привело к истиранию защитного лака, покрывающего медные проводники. А это влечёт за собой короткое замыкание. Наличие межвиткового замыкания проверяется электротехническими приборами (мультиметром).

Измерение сопротивления между ламелями производится мультиметром

Кроме того, следует учитывать, что пыль может налипать на смазку подшипника, находящегося рядом с коллектором. Чтобы это предотвратить, коллектор обезжиривают при помощи тампона, смоченного в спирте или растворителе.

Перфоратор сильно греется

Если перфоратор во время работы чрезмерно нагревается, это явный признак нарушения нормальной работы электродвигателя. Прежде всего для предотвращения перегрева надо соблюдать режим эксплуатации прибора:

  • делать паузы через определённые промежутки времени;
  • после нагрузок давать инструменту возможность поработать на холостом ходу.

При сверлении рекомендуется применять периодический режим: максимальную мощность прикладывать не более 1 минуты, затем на 3–4 секунды включать холостой ход.

Если же температура корпуса не снижается, то нужно сделать ревизию электромотора. Ощутив характерный запах из-под кожуха инструмента, нужно немедленно прекратить работу и отключить прибор из сети. Разбирать его можно только после полного остывания.

Перфоратор не держит патрон

Иногда бывает ситуация, когда на работающем перфораторе слетает патрон вместе с оснасткой. Это происходит вследствие износа крепления корпуса патрона на конце растровой втулки, которое представляет собой стопорное кольцо. При его поломке фиксация нарушается и во время толчка слетает резиновый пыльник, за которым следуют пружина и шарики.

Восстановить нормальную работу патрона можно установкой нового стопорного кольца. Делается это быстро и не требует никаких дополнительных приспособлений кроме обычной отвёртки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
