Какая арматура лучше – металлическая или стеклопластиковая: сравнение, плюсы и минусы

Особенности производства и монтажа

Любой вид стеклопластиковой арматуры производится из сырьевого волокна, связанного полимерными смолами, в который добавляется отвердитель и ускоритель твердения. Все компоненты определяются производителями в зависимости от применяемых технологий, от типа и назначения элементов, которые будут армироваться изготовленной стеклопластиковой арматурой.

Материал производится на специальных технологических линиях. Сначала стекловолокно пропитывается смолой, отвердителем и ускорителем реакции. После этого оно пропускается через фильер, где отжимается лишняя смола. Тут же стекловолокно уплотняется, и приобретает форму – условно гладкую или с анкерными ребрами и технологически заданный диаметр.

На следующем этапе происходит вязка композитной стеклопластиковой арматуры – на нее наматывается дополнительная навивка в виде жгута, чтобы повысить адгезию. После этого она направляется в печь, где полимерные смолы с отвердителем схватываются. Полученные изделия укладываются в бухты или разрезаются на хлысты нужной длины.

Скрепляются прутки пластиковыми хомутами или зажимами. Край армирующей сетки должен отступать от опалубки на 50 мм, что позволит создать . Это делается подручными средствами или пластиковых фиксаторов. Если прут выступает за пределы опалубки, ее нужно обрезать ножовкой по металлу или болгаркой с алмазным или абразивным кругом.

Согнуть стеклопластиковую арматуру на площадке без специального оборудования невозможно. После того, как на прут перестает действовать усилие, он снова возвращает первоначальную форму. Если размягчить его температурой, и все же согнуть, он потеряет расчетные характеристики. Единственный выход – заказать предварительно изогнутый стеклопластиковый элемент на заводе, в этом случае они полностью будут отвечать техническим и эксплуатационным требованиям.

Рассмотрим стеклопластик

Достоинства стеклопластиковой арматуры неоспоримы – именно благодаря им она приобрела такую популярность на сегодняшний день. Композитная арматура в сравнении со стальной имеет следующие преимущества:

Меньший вес, упрощающий транспортировку и существенно облегчающий процесс использования.
Лучше выдерживает нагрузки на разрыв

Поэтому многими строителями используется стеклопластиковая арматура в случаях, когда нужно гарантировать надежность особенно ответственных конструкций из бетона.
Не боится влаги, благодаря чему может использоваться при возведении бетонных изделий, напрямую контактирующий с водой.
Имеет низкую электо- и теплопроводность.
Экологически чистый материал.
По коэффициенту теплового расширения стеклопластиковая арматура (АСП) ближе к бетону, что снижает риск появления трещин на готовых изделиях при частом нагреве и охлаждении, так как арматура будет расширяться и сужаться вместе с бетоном, что особенно важно для многих регионов нашей страны.. Увы, даже у композитной арматуры имеются недостатки

В первую очередь опытные строители выделяют низкую упругость. При механических нагрузках прогиб металлической арматуры меньше. В некоторых случаях, например, при устройстве фундамента или изготовлении плит для дорожного полотна этот недостаток не является существенным. Однако если вам нужны качественные и надежные плиты перекрытия для возведения многоэтажного дома, то есть смысл отдать предпочтение старым, проверенным железобетонным изделиям

Увы, даже у композитной арматуры имеются недостатки. В первую очередь опытные строители выделяют низкую упругость. При механических нагрузках прогиб металлической арматуры меньше. В некоторых случаях, например, при устройстве фундамента или изготовлении плит для дорожного полотна этот недостаток не является существенным. Однако если вам нужны качественные и надежные плиты перекрытия для возведения многоэтажного дома, то есть смысл отдать предпочтение старым, проверенным железобетонным изделиям.

Стеклопластиковая арматура не должна сгибаться на строительной площадке – это может привести к её разрушению или снижению несущих способностей. Металлической может изгибаться при наличии простейшего станка под весьма значительным углом.

Конечно, пластик ни в коем случае нельзя сваривать – арматурный каркас для фундамента и любых других бетонных изделий собирается исключительно при помощи проволоки для вязки. У металлической возможны варианты – некоторые сорта прутов можно соединять при помощи обычной сварки. Стеклопластиковая арматура теряет несущие свойства при 150°С.

Основные недостатки

Перед приобретением арматуры из стеклопластика следует узнать обо всех ее характеристиках, а также об основных минусах. К недостаткам материала относят:

  • Она не переносится высоких температур. Однако и случай, при котором она может нагреться до 200 градусов внутри бетонной конструкции, представить достаточно сложно.
  • Высокая цена. Однако этот недостаток перекрывается возможностью использования изделий из углепластика меньшего диаметра, чем изделий из металла.
  • Композитная арматура обладает плохой сгибаемостью. Такое свойство накладывает определенные ограничения при ее использовании для укрепления бетонной конструкции. Однако гнутые участки можно армировать и стальными прутьями.
  • Такие изделия плохо справляются с нагрузками на излом. Это обстоятельство для большинства бетонных конструкций является критичным.
  • Если сравнивать с металлической арматурой, стеклопластиковые изделия отличаются меньшей жесткостью. Этот недостаток не позволяет переносить большие вибрационные нагрузки, которые появляются при заливке бетона с использованием автомобильного миксера. Когда используется такая техника, бетонная конструкция подвергается большим нагрузкам. В связи с этим возможны дефекты конструкции.

Если рассматривать недостатки углепластиковой арматуры, нельзя сказать о безусловном преимуществе одного материала над другим. В любом случае при выборе композитных изделий стоит быть осторожным, учитывать его плюсы и минусы, а также условия применения в конкретной ситуации.

Важно! Поскольку композитный материал не обладает достаточной прочностью на изгиб, он не подходит для вязания при укладке стальных прутьев. Для этого лучше использовать пластиковые хомуты

Плюсы и минусы стеклопластиковой арматуры

Стеклопластик обладает преимуществами перед сталью, которые стоит подробно рассмотреть.

Плюсы

Меньший удельный вес

Масса строения уменьшается в разы, а это немаловажно в определенных условиях строительства.
Стойкость к коррозии — не ржавеет и не гниет.
Показатели прочности на разрыв и сжатие у нее намного лучше, что важно для строительства многоэтажных сооружений.
Устойчивая к агрессивной, химической среде.
Диапазон применения при различных температурах — от -60 до +100 градусов.
Применима в любых географических широтах.
Простота и удобство транспортировки. Арматура из стеклопластика продается в небольших бухтах, они компактны, так что при необходимости могут перевозиться на легковых автомобилях.
Быстрый и практичный монтаж

Резать материал можно болгаркой, а соединять элементы между собой пластиковыми хомутами. Но стоит отметить, что при работе с этим материалом нужно применять средства защиты, как дыхательных путей, так и рук.
Абсолютная радио прозрачность этого вида армирования.
Выгодная с экономической точки зрения — невысокая стоимость подобного материала. При этом в местах, где необходимо применить металлические пруты сечением 12 мм, можно использовать арматуру из стеклопластика 8 мм в диаметре.
Не проводит электрический ток, что делает ее предпочтительней при строительстве зданий и сооружений в энергетике.

Минусы

Несмотря на положительные стороны, без минусов не обошлось.

  1. Малая упругость на изгиб. Если проектируются несущие конструкции, то это обязательно следует учесть.Обустроить сварные швы на этой арматуре не получится, но это зачастую нецелесообразно, если не предусмотрено проектом.
  2. Малая прочность при высоких температурах. Как только материал нагревается до 600 градусов, все его прочностные характеристики полностью исчезают, так как высокая температура изменяет структуру материала.
  3. Хотя минусов не так много, но при строительстве их нужно обязательно учитывать.

Как вы считате, из какого материала арматура лучше?

Стеклопластик

Сталь

Виды стальных стержней

Металлическую арматуру классифицируют по ряду присущих ей признаков. В зависимости от характера принимаемых нагрузок она бывает продольной и поперечной. Первая принимает напряжение растяжения без появления трещин, вторая предупреждает наклонные разрывы, образующиеся от скалывающего напряжения. Исходя из условий применения, стальные стержни делятся на напрягаемые и ненапрягаемые. По назначению различают следующие их виды:

  • рабочие

    – принимают усилия от растягивающей нагрузки;

  • конструктивные

    – воспринимают расширение/усадку, фиксируют рабочие прутья в установленном положении;

  • монтажные

    – объединяются в каркасы;

  • анкерные

    – применяются как закладные детали.

Особенности стальной арматуры

Железный арматурный прокат широко применяется при строительстве жилых и производственных зданий, промышленных сооружений, опор, дорожных покрытий. Изготавливаются в виде стальных прутов с гладкой или рифленой поверхностью сечением 6-40 мм. Металлическая арматура классифицируется по конфигурации изделия, стойкости к различным нагрузкам и способу их распределения, принципу работы, технологии изготовления.

По назначению стальные стержни подразделяются на такие виды:

  • Монтажные. Используются при изготовлении каркасов.
  • Распределительные. Пруты, предназначенные для равномерного распределения нагрузки и удерживающие конструкцию в определенном положении.
  • Рабочие. Стержни с высокой стойкостью к нагрузкам на растяжение и соскальзывающие воздействия. Используются при устройстве фундаментов, изготовлении балок, ригелей.
  • Анкерные. Закладные сборочные единицы, встраиваемые в строительные конструкции, технологические и инженерные аппараты, трубопроводы.

По нагрузкам, которые принимает на себя арматура, она подразделяется на продольную и поперечную. Продольная предотвращает появление вертикальных трещин, поперечная — препятствует разрывам от скользящих напряжений.

Металлическая арматурная продукция маркируется в соответствии с классом, диаметром и назначением прутов. Изделия также гравируются с учетом свойств – класса устойчивости к коррозии, упрочненной структуры с высокой текучестью, возможностью сварки в единую конструкцию. Пруты длиной 6-12 м реализуются в связках или пачках.

Преимущества железной арматуры:

  • Высокая стойкость к деформациям.
  • Хорошие адгезионные свойства.
  • Огнестойкость.
  • Широкий диапазон рабочих температур, в том числе низких. Критические нагревания и остывания не приводят к изменению технических параметров.
  • Универсальность, применение в различных видах конструкций.
  • Возможность разных способов монтажа – путем сварки или связки холоднокатаной проволокой.

Недостатки:

  • Значительный вес.
  • Подверженность коррозии.
  • Теплопроводность. Такое свойство может приводить к промерзанию конструкции при низких температурах окружающей среды.
  • Более высокая стоимость (по сравнению со стекловолоконными аналогами).

Основные критерии выбора композитной арматуры. ГОСТ или ТУ?

Первое, на что следует обратить внимание при выборе композитной арматуры – цвет и поверхность. Они должны быть максимально однородными, без посторонних оттенков и «колющих» волокон

Второе – у магазина, который продает композитную арматуру, обязательно должна быть документация, подтверждающая ее качество. В настоящее время процесс производства рассматриваемого нами строительного материала регламентируется ГОСТ 31938-2012.

Особенности композитной арматуры

Специфика композитной арматуры обуславливается ее изготовлением. Вначале берется стекловолокно и пропускается через ванну с компаундом. Цель – смачивание и пропитка ровинга жидким полимером. После этого оно тщательно отживается для удаления излишек вещества.


Далее – проникновение стекловолокон в тело арматуры посредством пропускания через фильеру определенного диаметра и ее навивка на профиль.

В завершение конструкция подвергается обработке в специальной камере при температуре от 180 до 330 градусов по Цельсию. Чтобы полимеризация компаунда происходила быстрее, используется воздушная или водяная ванна. Это – единственный разрешенный способ ускорить и, соответственно, удешевить производство композитной арматуры. В противном случае ее качество будет оставлять желать лучшего.

Что может привести к ухудшению качества композитной арматуры?

Плохое качество композитной арматуры может быть обусловлено несколькими причинами. Остановимся на самых распространенных из них.

Сфера использования

Применяется базальтопластиковая, углепластиковая, комбинированная и стеклоарматура для различных целей:

изготовления композитных видов бетона, предназначенных для возведения монолитных стен жилых и производственных зданий;

Сегодня в частном домостроении все чаще используется пластиковая арматура для фундамента

  • постройки фундаментов и изготовления фундаментных плит;
  • усиления кирпичной кладки при малоэтажном строительстве;
  • возведения припортовых сооружений, берегоукрепляющих конструкций, морских объектов;
  • обустройства дорожных покрытий и укрепления откосов;
  • строительства ограждений железнодорожных и автомобильных магистралей;
  • изготовления бетонных изделий, требующих обеспечения преднапряженного армирования (столбов, плит, шпал, траверс);
  • возведения эстакад, мостовых конструкций, путепроводов;
  • создания сейсмоустойчивых контуров усиления различных сооружений.

Арматурные изделия: классификация и виды

По профилю:

  • арматура периодического профиля. Стержни имеют рифление – поперечные выступы, расположенные на поверхности металлической основы под углом к её продольной оси;
  • арматура с гладким профилем. Поверхность стержней гладкая, они имеют круглое сечение.

Периодический арматурный профиль и гладкий

По характеру нагрузок арматура бывает:

  • поперечной. Такие пруты не дают образовываться наклонным трещинам, причиной появления которых становится косое скалывающее напряжение около опор;
  • продольной. Изделия принимают на себя растягивающие напряжения, препятствуя появлению в материале вертикальных трещин. В ЖБИ, работающих на сжатие, нагрузки распределяются между продольной арматурой и бетоном.

Поперечная и продольная арматура

По принципу работы армирующие изделия могут быть:

  • ненапрягаемыми. Используются для изготовления ЖБИ при возведении небольших сооружений, где каркас не испытывает высоких нагрузок;
  • напряженными. Такая арматура подвергается предварительному натяжению, что делает её более устойчивой к высоким нагрузкам. Противостоит появлению трещин и прогибов. Используется для возведения железобетонных сооружений повышенной прочности. Диаметр стержня составляет от 5 до 35 мм.

По назначению арматура подразделяется на:

  • рабочую. Арматура, которая устанавливается согласно расчёту. Принимает на себя внешние нагрузки, а также напряжения, возникающие под воздействием собственного веса конструкции.
  • монтажную – используется для сборки каркаса ЖБИ. Благодаря этому в ходе бетонирования положения прутов рабочей арматуры остаётся неизменным. Устанавливается по технологическим соображениям для удобства сборки каркаса;
  • конструктивную (распределительную). Для монтажа такого армирования не нужны предварительные расчёты. Оно устанавливается в практических целях там, где могут возникать случайные силовые воздействия. Это рифлёные изделия, обеспечивающие точное распределение нагрузки, благодаря чему при эксплуатации не меняется положение рабочих стержней;
  • анкерную – закладные детали;

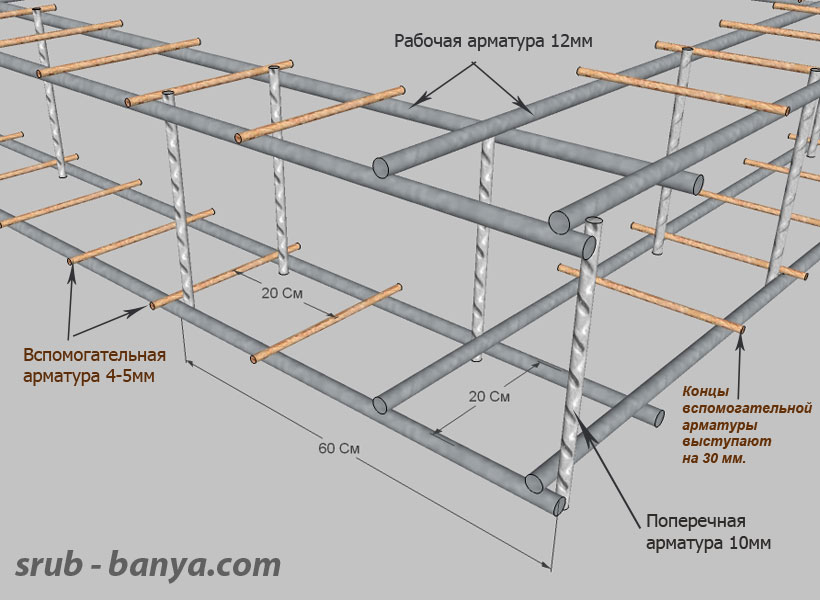

Пример арматурного каркаса

Существуют следующие виды армирующих изделий:

  • арматурные сетки. Они могут быть сварными и вязаными;
  • каркасы. Подразделяются на пространственные и плоские;
  • напрягаемые арматурные изделия (канаты и пучки с анкерами и без таковых);
  • штучные изделия (хомуты, монтажные петли, закладные элементы).

Рассмотрим все эти типы более подробно.

Огнестойкость и пожаростойкость

Стальная арматура при 600 °С начинает терять свою несущую способность, начинает плыть, конструкция обрушается. По стальной арматуре множество различных книг, в которых приведены данные исследований. Для композитной арматуры таких нет. Поскольку композитная арматура — органика, а она боится высокой температуры, и уже при 100 — 300 °С композитная арматура начнет размягчаться, её деформативность увеличиться и конструкция обрушится. Это на самый главный нюанс композитной арматуры

. Именно еёпожаростойкость иогнестойкость .

Стальная арматураЧто вы теперь выберете ?Композитная арматура

На строительных рынках появляются разные фейки и производители на этой новой волне стремятся впихнуть этот новый материал под какими-то благовидными предлогами, лишь побыстрее продать и побыстрее нажиться. Но к счастью, композитная арматура — не является фейком. Оначасто применяется там, где необходимо создать бетон, который не будет создавать помехи радиоволнам, где высокая степень воздействия химических веществ на конструкции, а также там, где необходимо использовать арматуру как диэлектрик. Стоит также отметить, что в связи с появлением такого материала как композитная арматура, появился также и новый термин — композитобетон

Категория

: Строительные материалы / Полимеры и полимерные материалы

Похожие публикации

Применение строительной арматуры и ее монтаж

Использование в процессе возведения капитальных зданий различных видов строительной арматуры является объективной необходимостью, поскольку практически всегда

Качественная арматура А500

Поскольку сегмент строительства развивается в России и становится на новый современный уровень, арматура является наиболее важным моментом, так как, по сути,

Железобетонные изделия

Железобетонные изделия – это специальные конструкции, выполненные из стальной арматуры и, соответственно, бетона. Благодаря высоким критериям прочности,

Классическая арматура из стали

Строительная арматура размещается в составе бетона и представляет собой стержни из стали. Количество прутьев, их толщина и тип расчитываются по специальным

  • Разделы
  • Горячие ссылки
  • Услуги
  • Для справки

Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ. Окончательные цены и условия указывает менеджер в выставляемом счете на оплату.

1 Сортамент и ГОСТы

Неметаллическая композитная арматура разрабатывалась еще в СССР в 60-х годах, однако серийное производство материала так и не было налажено ввиду тогдашней дороговизны стеклопластика. Тем не менее, при строительстве нескольких крупных объектов композитная арматура использовалась, среди которых — линии электропередач в Батуми, Москве и мосты в Хабаровске.

На сегодняшний день не существует стандарта ГОСТ с техническими требованиями к данному материалу (проект находится в разработке). Основным нормативным актом является СНиП №52-01-2003 «Композитная арматура», согласно которому стекловолоконные изделия можно использовать в строительстве в качестве замены металлопрокату. Каждый из производителей имеет ТУ на свою продукцию, вместе с которой поставляются протоколы испытаний и сертификаты допуска.

Диаметры композитной арматуры

Композитная арматура производится в диапазоне диаметров 4-20 мм. Профиль стержней может быть рифленым либо гладким. В зависимости от материала изготовления выделяют следующие виды неметаллических изделий:

  • АСП — стеклопластиковая арматура, производится из стекловолокна, связанного слоем синтетической смолы;
  • АБП — базальтопластиковые изделия, в который стекловолоконная сердцевина заменена расплавом из базальтовых волокон;
  • АСПЭТ — изделия из стекловолокна и полимерного термопласта;
  • АУП — углепластиковая арматура.

Наиболее распространены в строительстве АСП и АБП, углепластиковая арматура используется реже из-за меньшей механической прочности материала.

1.1 Сферы применения

Применение с.п. арматуры в строительстве практикуется при возведении жилых, общественных и промышленных сооружений, а также малоэтажных зданий, где АСП используется для:

  • армирования железобетонных конструкций (стен и плит перекрытия);
  • ремонта поверхностей объектов из кирпича и железобетона;
  • послойной кладки стен по технологии гибких связей;
  • армирования фундаментов всех типов (плитных, ленточных, столбчатых);
  • армирования полов и стяжек;
  • укрепления стен и газобетонных блоков и монтаж монолитных армопоясов.

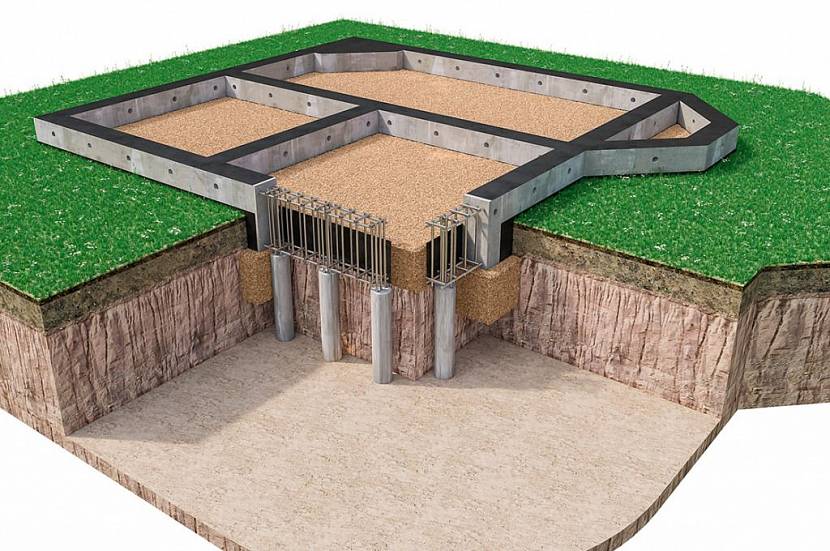

Армирование фундамента стеклопластиковой арматурой

Распространено применение с.п. арматуры и в сфере дорожного и железнодорожного строительства, в которых АСП применяется:

  • при обустройстве насыпей и дорожных покрытий;
  • при укреплении откосов дорог;
  • при строительстве мостов;
  • при укреплении береговых линий.

Арматура композитная полимерная для армирования бетонных конструкций отличается полной устойчивостью к коррозии и химически агрессивным веществам, что значительно расширяет сферу ее применения.

1.2 Преимущества АСП

Композитная арматура имеет следующие эксплуатационные преимущества:

  1. Материал классифицируется по первой группе химической стойкости, его можно использовать в кислотах и щелочных средах.
  2. Стеклопластиковая (далее — с.п.) арматура (АСП) имеет в 3 раза большую прочность на разрыв, чем стальная. Это позволяет использовать при строительстве изделия меньшего диаметра.
  3. Вес АСП в 4 раза меньше, чем у металлопроката — с.п. арматура имеет плотность 1.9 кг/м3, металлическая — 7.9 кг/м3.
  4. Композитная арматура для фундамента стоит на 50-60% дешевле, чем металлопрокат с аналогичными эксплуатационными характеристиками.
  5. АСП отличается удобством транспортировки без необходимости привлечения грузовых автомобилей — прутки диаметром до 10мм поставляются в бухтах произвольной длины, стометровая бухта стержней 8 мм весит около 7.5 кг.

  6. АСП обладает низкой теплопроводностью, она не образует мостиков холода в кладке из газобетонных блоков либо внутри железобетонной конструкции.
  7. С.п. арматура для фундамента является диэлектриком, они не проводит электричество и не подвергается коррозии под воздействием блуждающих токов.
  8. Срок эксплуатации АСП превышает 80 лет.

Недостатки с.п. арматуры —  низкий модуль упругости (в 4 раза меньше, чем у стальной), что ограничивает возможность ее применения при вертикальном армировании, склонность к потере прочности при нагреве выше 600 градусов. Учитывайте, что композитная арматура не подлежит гибке в условиях строительной площадки — при необходимости использования гнутых элементов необходимо заказывать их отдельно у производителя.

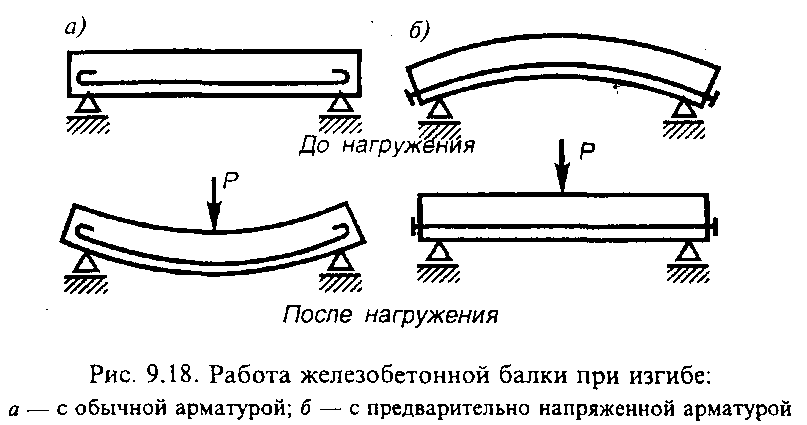

Напрягаемые арматурные изделия

Сетками и каркасами армируют ненапрягаемые железобетонные конструкции. Предварительно напряженные изделия укрепляются канатами и арматурными пучками. Натяжение элементов производится следующими способами:

  • на упоры. Изделия бетонируют после натягивания на специальные формы и фиксируются зажимами. После застывания смеси фиксаторы снимают;
  • на бетон. В опалубке монтируются каналообразователи (трубы, стержни), сечение которых на 10-15 мм больше, чем диаметр изделия. Через 2-3 часа после бетонирования их извлекают, в отверстие вставляют арматуру и натягивают ее;
  • электромеханическим способом. Через арматуру пропускается переменный ток нужной частоты. За счет теплового расширения изделие удлиняется, а после остывания укорачивается, передавая усилие сжатия на бетон.

Предварительно напряженные ЖБИ долговечны и эффективно противостоят динамическим нагрузкам.

На видео показан процесс преднапряжения арматуры специальным домкратом

В чем особенность каждого материала?

Стеклопластиковый профиль представляет собой пруток с диаметром 4-18 мм, длина которого составляет 12 метров. Производство проходит с применением высокопрочного пластика. Благодаря нанесенным на поверхность в процессе изготовления спиралевидных ребер осуществляется надежное сцепление материала с бетоном. Пластиковые стержни, если сравнивать их с металлическими изделиями схожего назначения благодаря своей коррозийной стойкости, прочности способствуют созданию долговечных сооружений. Особенно хорошо показывает себя стеклопластик в агрессивной внешней среде.

Если в качестве стального проката нет сомнений – его долговечность проверена веками, то менее известный композитный стройматериал у некоторых строителей и заказчиков вызывает вопросы. Опасаться не стоит: современное оборудование на специализированных заводах производит продукцию в соответствии с требованиями ГОСТ. По сроку эксплуатации композитная арматура уверенно конкурирует с металлической.

Сравнение характеристик

Выбор изделия напрямую зависит от требований, которые выдвигаются к конструкции

К примеру, если важно отсутствие электропроводности, то выбирается композит, так как сталь хорошо проводит ток. Тоже самое касается теплопроводности: металлическая арматура теплопроводна, стеклопластиковая – нет. Сталь может ржаветь, теряя прочность, композит – это полностью нержавеющий материал первой группы химической стойкости, в том числе к щелочной среде бетона

Остановимся на особенностях и сравнительной характеристики того и другого стройматериала:

Сталь может ржаветь, теряя прочность, композит – это полностью нержавеющий материал первой группы химической стойкости, в том числе к щелочной среде бетона. Остановимся на особенностях и сравнительной характеристики того и другого стройматериала:

  • В отличие от металлической, арматура стеклопластиковая имеет легкий вес. Это устраняет лишнюю нагрузку на фундамент, существенно продлевает эксплуатационный срок.

  • Стеклопластик лучше переносит нагрузки на разрыв, что дает возможность использовать его для укрепления более ответственных конструкций из бетона.

  • Прочность стальных профилей может нарушиться из-за окислительных процессов, которые губительно влияют на целостность конструкции, композитным стержням это не грозит.

  • Износоустойчивость обоих материалов находится на высоком уровне.

  • Характеристики упругости металла превышают стеклопластик в четыре раза. Это говорит о том, что композитные изделия сильнее прогибаются под воздействием механических нагрузок.

  • Неметаллическая арматура способна сильно размягчаться и терять свою упругость. «Точкой кипения» является температура 600 градусов, поэтому при ее использовании лучше задуматься о надежной теплоизоляции.

Что лучше, металлическая арматура или стеклопластиковая для конкретного объекта, решает строитель или прораб, учитывая окружающие условия и потребности всего сооружения.

Расчет для свайного основания

Свайные фундаменты представляют собой погруженные в грунт опоры (цельнометаллические или буронабивные), передающие нагрузку от здания и соединенные по верху стальным, железобетонным или деревянным ростверком.

Cвайный фундаментИсточник stroyfora.ru

Буронабивные основания применяют в частном строительстве:

  • при возведении каркасных или деревянных зданий с небольшой массой;
  • при слабых грунтах, где другие основания выполнить невозможно — торфяники, болота, сильнопучинистые влажные почвы;
  • в условиях сложного рельефа — на холмистой, овражистой местности.

Недостаток, который приводит к удорожанию стоимости строительства, — холодный цоколь и невозможность устройства пола по грунту. Преимущество — отсутствие земляных работ. Сваи вкручивают специальной буровой установкой или пробуривают отверстия в земле с последующим монтажом опалубки, армированием и бетонированием. При несыпучих грунтах раствор заливают сразу в скважину.

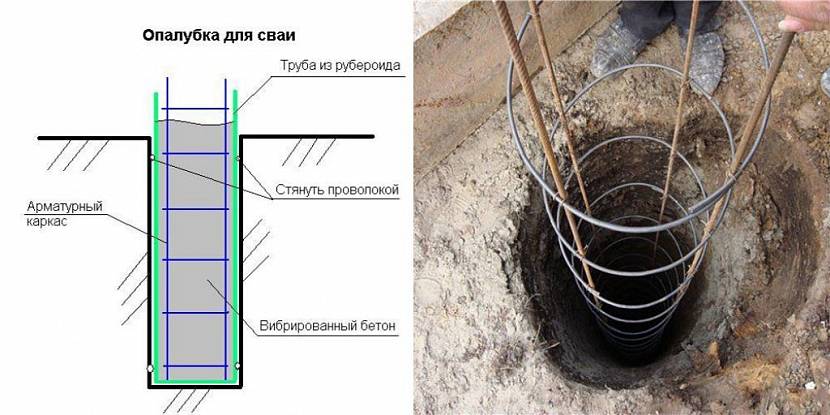

Армирование свайного фундаментаИсточник housepic.ru

Схема расчета арматуры для свайного буронабивного фундамента.

  1. Определяют тип грунта с помощью ГОСТа «Грунты. Классификация».
  2. Рассчитывают постоянную и временную нагрузку (СНиП «Нагрузки и воздействия»).
  3. Из ВСН 5-71 выбирают несущую способность грунта в зависимости от его структуры.
  4. По имеющимся сведениям находят нагрузку R на погонный метр ростверка, разделив суммарную массу на периметр здания.
  5. Определяют несущую способность сваи по формуле Р = (0,7х R х S)+(U х0.8 х fin х li), где
  • R — несущая способность грунта,
  • S — площадь конечного участка опоры,
  • U — периметр сечения сваи,
  • fin — сопротивление грунта, определяемое по таблице ВСН 5-71,
  • li — высота слоя почвы, оказывающей сопротивление боковой поверхности сваи.

Расстояние между опорами определяют по формуле I = P/Q, где Р — несущая способность сваи (п.5), R — погонная нагрузка на ростверк (п.4). Количество свай определяют исходя из расчетного расстояния между опорами и размеров строения. Армируют конструкции вертикальным каркасом из не менее, чем 4 стержней диаметром от 10 до 16 мм с горизонтальной обвязкой из гладкой арматуры Ø 6-8 мм. По верху оставляют выпуски длиной 25-30 см.

Ростверк рассчитывают как конструкцию, аналогичную ленточному фундаменту.

Причины малого использования в строительной отрасли

  1. Старые строительные нормы и технические условия, в которых предусмотрено, в основном, применение только стальной арматуры.
  2. Отсутствие законодательной технической базы, не позволяет проектным организациям предусматривать применение композитных видов арматуры при проектировании.
  3. Потенциальные заказчики строительства, в виду элементарной неосведомлённости о видах и свойствах композитных видов арматуры, неохотно соглашаются на их включение в проекты.
  4. Строители тоже не торопятся, в отсутствие проекта, вносить предложения о замене привычной стальной арматуры на композитную.
  5. Выжидательная позиция производителей, по мнению которых время расставит всё по местам и докажет перспективность её применения.

Вывод: композитная арматура современный и востребованный материал, который обязательно должен применяться для армирования фундаментов.

Фундамент

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
