Как зарядить литий ионный аккумулятор шуруповерта

Какие дополнительные методы восстановления аккумуляторов для шуруповертов существуют? + (Видео)

Сразу стоит отметить, что возможности восстановления работоспособности подвержены не все батарейки. В частности, с наилучшим успехом можно реанимировать «банки» с типовым знаком отличия ni cd. Такими аккумуляторами сейчас укомплектованы большинство типичных моделей шуруповертов. Конечно, на рынке инструментов можно встретить шуруповерты марки макита или hitachi или bosch, элемент питания которых построен на литиевое основе, но этих моделей еще не так много.

В общем, если говорить об исправности аккумуляторного блока и методах его восстановления, в любом случае, нужно уделить внимание не только самим батарейкам внутри корпуса, но и убедиться в исправности зарядного устройства. Вполне вероятно, что функционал блока питания утратил способность обеспечивать при зарядке требуемый ток. Многие мастера, сталкиваясь на практике с ремонтом никель кадмиевых питающих элементов, восстанавливают их при помощи добавления электролита

Аккумулятор в процессе работы начинает утрачивать электролит, поскольку он испаряется

Многие мастера, сталкиваясь на практике с ремонтом никель кадмиевых питающих элементов, восстанавливают их при помощи добавления электролита. Аккумулятор в процессе работы начинает утрачивать электролит, поскольку он испаряется.

Исправить ситуацию помогает физическое воздействие на аккумуляторную «банку» при помощи дрели. В теле батарейки необходимо проделать небольшое отверстие (диаметр 0,8-1мм). Вооружившись медицинским шприцом с иголкой, внутрь батарейки следует впрыснуть пару капель дистиллированной воды. Затем отверстие надежно заливается эпоксидной смолой. Данный цикл мероприятий позволит продлить работу питающего элемента еще на несколько операций заряда/разряда.

Конечно, наиболее простым и очевидным способом реанимации аккумуляторного блока для шуруповерта является физическая замена неисправного блока на работоспособный. Здесь даже помощь специалиста может оказаться неуместной, поскольку операцию сможет с легкостью проделать даже тот человек, который хотя бы раз пользовался паяльником и держал в руках отвертку. Здесь главное проявить немного сноровки, чтобы не допустить перегрева банок в момент их впаивания/выпаивания.

Конечно, способов реанимации аккумуляторных батарей существует довольно много, но не каждый из них доступен простому пользователю. Если продлить жизнь своему шуруповерту со штатным аккумулятором вы самостоятельно не в силах, то обратитесь за помощью к квалифицированным специалистам. Они произведут безошибочную диагностику и «придумают», как восстановить аккумулятор инструмента при минимальных трудозатратах.

Хранение

Если по ходу долгого периода времени не планируется использование АКБ, то следует обратить особое внимание на то, как его необходимо хранить. Оптимальным зарядом считается 30-60% от емкости

Аккумулятор должен находиться в достаточно прохладном помещении, где температура воздуха сохраняется около 15 градусов. Напротив элемент питания хранится в полностью заряженном состоянии, то при последующем включении вы обнаружите, что его емкость значительно снизилась.

Когда устройство оставляют полностью разряженным, то это еще хуже. С большой долей вероятности через полгода его нужно будет сдавать на утилизацию. Литий-ионные аккумуляторы запрещается хранить большой срок в глубокой разрядке.

Если аккумулятор шуруповерта не заряжается

Причин того, что аккумулятор шуруповерта не заряжается, есть несколько. Проблема заключается в элементарной изношенности АКБ, а также нарушении целостности контактов зарядного устройства. Тогда его следует разобрать и загнуть клеммы в нужном направлении.

Контакты могут окислиться и загрязниться. Несоблюдение условий хранений приведет к нарушению цикла зарядки, время восстановления заряда может как увеличиться, так и уменьшиться. Контакты батареи и зарядного устройства нужно периодически протирать специальными чистящими пастами.

Изношенный БП

Причиной выхода из строя никель-кадмиевой и никель-металлгидридного АКБ может стать эффект памяти. Если аккумуляторную батарею многократно заряжали до истечения запасов энергии, то у нее постепенно будет уменьшаться количество зарядных циклов. В конце концов случается поломка. Со временем циклы зарядки и разрядки батареи заканчиваются. Наибольшей долговечностью обладает Li-ion тип, менее долго работает никель-металлогидридный элемент питания.

Особенности зарядки аккумуляторов разных типов

Ниже представлены варианты зарядок для различных аккумуляторных батарей.

Никель-кадмиевые

У никель-кадмиевых (Ni-Cd) элементов питания довольно скоростной «эффект памяти». Это стоит учесть владельцам шуруповертов Bosch PSR. Поэтому разряжать их нужно до нуля. Иначе батареи быстро придут в негодность.

  1. Прежде чем запустить процесс зарядки никель-кадмиевые элементы необходимо разрядить.
  2. Подключить зарядник и дождаться его отключения, когда батарейка зарядится полностью. Индикатор на ЗУ даст об этом знать.
  3. В некоторых случаях зарядка не рассчитана на автоотключение. Тогда нужно дождаться окончания зарядки и вручную отключить ЗУ.

Производители иногда позволяют себе лукавить. В среднем никель-кадмиевый элемент работает 500 часов. Но в инструкции к шуруповерту нередко можно увидеть цифру «1000». Следует знать, что такое время инструмент отработает только в условиях, близких к идеальным. К примеру, шуруповерт Vinzor стоимостью меньше 1200 рублей будет работать меньше 500 часов.

Никель-металлогидридные

У этих батарей тоже есть «эффект памяти», хотя и не такой сильный, как у кадмиевых. Никель-металлогидридные (Ni Mh) аккумуляторы перед зарядкой разряжаются до конца. Перед началом работы необходимо пять раз произвести зарядку и столько же раз разрядить.

Литий-ионные

Самый первый нетребовательный и популярный аккумулятор для шуруповерта. «Эффект памяти» отсутствует. Литий-ионные (Li Ion) элементы, новые или бывшие в работе, можно заряжать в любое время.

  1. Полностью разряженными Li Ion лучше на зарядку не ставить. Желательно, чтобы остаток заряда составлял 20-40%.
  2. Подходящая температура для зарядки должна быть от +10° до +15°. Так как литий-ионные батареи не боятся холода, работать шуруповертом можно при температуре до – 10 °С.

Литий-ионные батареи шуруповерта

Устройство аккумулятора шуруповерта

Аккумулятор – это химический источник тока для независящих от электросети шуруповертов, в котором энергия химический реакции многократно преобразуется в электричество. За счет этого, аккумуляторная батарея способна запасать электрическую энергию и хранить ее долгое время. Во время зарядки АКБ накапливает электроэнергию, а во время разрядки отдает ее потребителю.

Главные компоненты прибора:

  • Корпус, на котором располагаются контакты для подсоединения к заряднику или к электроинструментам.
  • «Банки», которые соединены между собой цепью.
  • Датчик температуры, который позволяет защитить устройство от перегрева.

Характеристики аккумуляторов шуруповерта:

  • Напряжение. Это параметр, который характеризует возможности прибора. От него будет зависеть то, какой сложности задачи вы можете выполнять. Значение вольтажа непостоянно: самый высокий показатель находиться при 100% заряде АКБ, и он постепенно уменьшается во время ее разряда. Поэтому сложные работы лучше выполнять при большом уровне заряженности батареи.
  • Энергоемкость. Она указывает на число накапливаемой энергии прибором. Влияет на длительность функционирования устройства. Но нужно знать, что время работы изделия зависит от сложности выполняемых работ, поэтому прибор с одной АКБ может функционировать разное время.
  • Вес и размеры. Эти параметры влияют на удобство пользования прибором. Инструмент, имеющий большую и в то же время тяжелую АКБ, долго удерживать на весу не получится, что скажется на эффективности выполнения работ.
  • Индикатор заряженности. Он указывает на уровень заряда и помогает узнать в какое время нужно заряжать аккумулятор. Нюансы зарядки аккумуляторов различных типов

В шуруповертах встречаются разные типы АКБ – никель-металлогидридный, никель-кадмиевый и литий ионный. Каждый тип имеет свои нюансы, поэтому выполнять подзарядку нужно с учетом рекомендаций для конкретного вида.

  1. Никель-кадмиевый. Самый распространенный вид АКБ, его достоинствами являются маленькие габариты, цена и значительная энергоемкость. Кроме того, этот тип выдерживает большое количество циклов зарядки и разрядки, около 1000. Но эта батарея имеет один минус – эффект памяти. Поэтому если разряжать или заряжать ni-cd АКБ не полностью, то ее энергоемкость будет постепенно снижаться. Помимо этого, изготовление никель-кадмиевых аккумуляторов очень плохо сказывается на экологии из-за токсичных выбросов, по этой причине некоторые страны отказались от применения этого типа АКБ.
  2. Никель-металлогидридный. Этот тип АКБ также имеет эффект памяти, но у них он проявляется в меньшей степени, по сравнению с предыдущим видом. Для новых аккумуляторов надо 5 раз выполнить цикл полноценной зарядки и разрядки. А в дальнейшем зарядку проводят по необходимости. Главным плюсом этого типа является то, что их изготовление безопасно для окружающей среды.
  3. Литий ионный. Батареи этого типа намного лучше своих предшественников. Они быстро выполняют зарядку и не имеют эффекта памяти. Такие АКБ не нуждаются в полноценной разрядке, а подсоединять к зарядному устройству можно по мере необходимости. К минусам батареи относится большая цена и плохая переносимость маленьких температур. Литий ионные аккумуляторы от шуруповерта нужно подзаряжать при температуре от 10˚С до 40˚С.

Кроме типов необходимо также знать, сколько заряжать аккумулятор по времени. Как правило, продолжительность подзарядки АКБ шуруповерта отмечается в инструкции к прибору. Необходимо внимательно изучить ее и придерживаться всех рекомендаций. Обычно ЗУ обладает индикатором заряда, позволяющий узнать, как проходит процесс зарядки. При помощи этого элемента будет не сложно определить, сколько времени нужно на подзарядку. Как правило, ЗУ заряжает батарею от 1,5ч до 7ч.

Но необходимо учитывать, что есть 2 типа зарядников для АКБ – обычный и импульсный. Обычное ЗУ применяется в непрофессиональном приборе, оно подзаряжает аккумулятор за 3ч-7ч. Импульсный зарядник используется в профессиональных инструментах. При помощи этого типа восстановление емкости происходит от одного часа.

Чем можно зарядить?

Если нужного зарядного устройства нет, существуют три способа решения проблемы:

  • использовать зарядное устройство автомобиля;
  • купить стандартную универсальную зарядку;
  • переделать электрический инструмент под питание от внешнего аккумулятора.

Если выбрано решение воспользоваться автомобильным зарядником, нужно учесть, что батареи шуруповертов имеют собственные характеристики, они отличны от автомобильных аккумуляторов из свинца. Подойти может только та зарядка, которая будет оборудована электроникой с регулировкой тока и напряжения. Здесь придется выбирать зарядный ток, ведь нужное значение может попросту не вписаться в диапазон работы. Это, в свою очередь, может заставить пользователя ограничивать ток посредством балластового сопротивления.

Универсальное устройство приобретают в том случае, если, помимо самого шуруповерта, в доме есть приборы, работающие от аккумуляторов. Достоинством таких приспособлений является масса настроек, посредством которых мастер может определиться с нужным режимом зарядки шуруповерта и подобрать правильный вариант для аккумулятора шуруповерта. Если имеющийся шуруповерт уже старый, покупка внешнего источника тока нецелесообразна и попросту затратна

Выбирая выпрямитель для автомобильных аккумуляторов, важно обращать внимание на полярность. Поэтому стоит держать под рукой тестер. Да и заряжать шуруповерт нужно под постоянным наблюдением

Да и заряжать шуруповерт нужно под постоянным наблюдением.

Можно купить зарядное устройство прямого тока, которое будет соответствовать нужным параметрам аккумулятора шуруповерта

Для этого при покупке обращают внимание на три фактора: зарядный ток, мощность, а также емкость. Вполне возможно, что придется модернизировать устройство, оборудуя специальную защиту, для чего приобретают плавкий предохранитель на 10 ампер, который включают в электросеть

Что касается провода, придется приобретать вариант с большим сечением (по сравнению с обычной проводкой).

Сколько заряжать литиевый аккумулятор

Время зарядки аккумуляторов определяется процессом восстановления емкости. Различают полный и частичный заряд.

Емкость измеряется в ампер-часах. Это значит, если подать заряд, численно равный емкости, то за час на клеммах создастся нужное напряжение, а запас энергии будет 70-80 %. Если емкость измеряется в единицах С, при быстрой зарядке следует подавать ток 1С-2С. Время быстрой зарядки около часа.

Для полного цикла зарядки батарей из нескольких элементов, соединенных последовательно, используют 2 этапа – CC/CV. Этап СС длится, пока на клеммах не появится напряжение , равное рабочему, в вольтах. Второй этап: при стабильном напряжении подается в банку ток, но с увеличением емкости, он стремится к нулю. Время заряда занимает около 3 часов, независимо от емкости.

Способы зарядки без использования специального зарядного устройства

Если по некий причине вышла из строя память из комплекта, можно использовать постороннее устройство.

В данном случае при выборе такового зарядного устройства принципиально учесть свойства аккума. Напряжение и емкость должны совпадать. По другому можно разрушить аккумулятор.

Любопытно: ударный драйвер DF457DWE поставляется с два батареями. Если один разрядился, можно просто воткнуть 2-ой и продолжить работу.

Если зарядного устройства нет вообщем, есть три других способа.

Внешними источниками электроэнергии

Описанный чуть повыше вариант также относится к категории наружных устройств для зарядки аккума. Не считая того, вы сможете подключить инструмент к другому источнику питания, к примеру, к старенькой батарее, чтоб он работал как блок питания. Главное, чтоб он работал и имел схожие характеристики. Но для этого необходимы недюжинные зания в области электротехники: нужно сделать цепочку при помощи переходников типа «крокодил». Для вас пригодится предохранитель на 10 А, также будет нужно использовать проводку увеличенного поперечника.

Совет: если для вас нужен электроинструмент для работы в течение долгого времени, лучше избрать модель посреди проф вариантов. Их батареи намного сильнее бытовых моделей.

Сколько времени нужно для полного заряда

Сколько времени заряжается аккумулятор шуруповёрта? Следует уточнить, в каких целях заряжается. Производители стремятся ускорить время зарядки, для снижения перерывов в работе и повышения конкурентности. Поэтому устанавливают максимально допустимые значения зарядного тока. Часто жертвуют зарядом в 10–20 % ёмкости в конце зарядного цикла.

Это видно на графике заряда литиевого элемента питания. Где за первый час зарядки набирается 70 % ёмкости, за второй час — ещё 20 %, что составляет уже 90 %, а на набор последних 10 % уходит ещё 1 час, всего 3 часа. А штатная зарядка «Бош» из Китая заряжает литиевый аккумулятор всего за 30 минут. С учётом этих тонкостей теперь можно ответить на заданный вопрос.

Для работы инструмента аккумулятор достаточно зарядить один раз. В случае необходимости можно не дожидаться окончания времени заряда, и уже через половину времени стандартной зарядки приступить к работе. Недозаряд элементов питания в единичных случаях не несёт негативных последствий.

Для проведения тренировочных циклов требуется максимальная зарядка батареи и тем более для восстановления её ёмкости. Как это сделать на штатном зарядном устройстве, если оно автоматически отключается? После стабилизации напряжения, через 20–30 минут можно снова продолжить заряд аккумулятора на штатном устройстве. Он возьмёт ещё объём энергии. Цикл заряда стоит проводить до трёх раз. Так аккумулятор будет заряжен почти 100 %

Это важно, чтобы в последующем тренировочном цикле разряда был задействован весь объём электролита

Новые Ni-Cd и Ni-MH элементы заряжаются на штатном устройстве от 1 до 8 часов, согласно паспортам разных производителей. Такой разброс во времени вызван разными настройками величины зарядного тока, в зависимости от позиции изготовителя в этом вопросе. Кроме того, зарядные устройства даже одного производителя могут иметь разброс до 2 часов из-за погрешности настроек, ведь на конечном этапе зарядки ток снижается крайне медленно. А минимальный ток будет всегда.

Новые литиевые (Li) аккумуляторы заряжаются от 30 минут до 120. Это также зависит от настроек зарядного устройства у каждого производителя.

Что делать, если аккумулятор не заряжается

Если вышеперечисленные методы не помогли, то рекомендуем ознакомиться со следующими способами как оживить аккумулятор 18650.

С помощью специального зарядного устройства

Это действие осуществляется при помощи китайской копии зарядного устройства «IMAX B6» и мультиметра. Эта зарядка доступна в широкой продаже, и она отлично восстанавливает аккумулятор в домашних условиях.

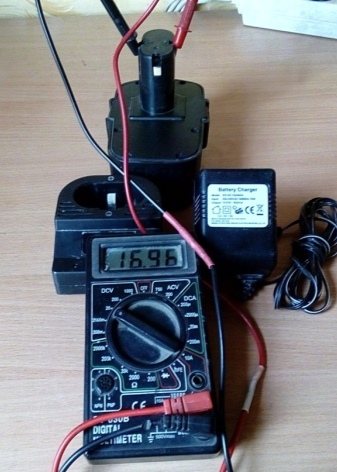

Для начала необходимо проверить саму батарею, путем соединения к ней мультиметра и выставляя устройство в режим измерения напряжения. Если у аккумулятора глубокий разряд, мультиметр покажет низкие показателями U в милливольтах.

Суть метода заключается в том, чтобы измерение реального количества U в аккумуляторе «мешает» контроллер.
Есть два вывода, плюс и минус, которые идут непосредственно с батареи на контроллер. На выводах чаще всего напряжение составляет 2,6 В это достаточно небольшое значение.

Напряжение будет по немногу подниматься. Это значит, что восстановление li ion аккумулятора идёт успешно. Через какое-то время значение U дойдет до 3,2 вольт, и батарея начнет «раскачиваться». Позже её можно будет заряжать от «родной» зарядки.

С помощью резистора и «родного» ЗУ

Этот способ еще более проще осуществить, чем предыдущий. Здесь необходимо «минус» подзарядки подвести к «минусу» аккумулятора. А «плюс» вывести путем резистора на «плюс» батареи.
После этого следует подать питание и напряжение будет возрастать.
Его можно поднять до 3В, для достижения этого показателя, нужно процедуру провести в течении пятнадцати минут. Как только метод завершен, аккумулятор можно проверить на работоспособность.

С помощью вентилятора

Чтобы осуществить этот метод нам понадобится блок питания, в котором выходное напряжение было минимум 12В. «Минус» вентилятора следует подсоединить к «минусовом» разъему блока питания, а его «плюсовой» к плюсу и обязательно фиксировать вручную на аккумуляторе.
Когда мы включим устройство, вентилятор начнет работать. Это значит, что в батарее уже идёт ток. Процедуру не стоит долго продолжать, где-то через 30 секунд нужно выключить сеть. После такого восстановления напряжение обычно повышается до 3В.

Восстановление 18650 аккумуляторов при помощи подзарядки от другого аккумулятора

Существует способ как реанимировать литий-ионную батарею с помощью другого автомобильного аккумулятора. Для этого нам нужна любая другая батарея на 9 В, скотч, а также тонкий провод.
Метод осуществляется по следующим этапам:

  • Проводки требуется подвести к контактам батареи, которую мы хотим реанимировать. На каждый контакт провод должен быть отдельным.
  • Нельзя замыкать контакты «плюс» и «минус» лишь одним проводом. Из-за этого может произойти короткое замыкание, и оживить батарею будет нельзя.
  • Соединения нужно закрепить скотчем, на которой перед этим необходимо сделать метку маркером, какой провод с каким контактом будет соединён.
  • Провод от «плюса» девятивольтового аккумулятора следует соединить с «плюсом» восстанавливаемой батареи.
  • Минусовые контакты надо соединить по этому же методу.
  • Все контакты закрепляем изолентой, чтобы провода не отошли.
  • Ждём определенное время и следим за состоянием батареи, она должна минимально нагреться.
  • Когда аккумулятор станет тёплым, сразу же отсоединяем от АКБ батареи.
  • Проводим перезарядку.
  • Проверяем работу.

С помощью использования тренировочных циклов

Этот метод проводится для предотвращения сульфатации, а также для того чтобы определить емкости батареи. Такие циклы нужно проводить минимум один раз в год и процедура выполняется по следующим этапам:

  • Следует зарядить литий-ионный аккумулятор обычным током до того момента, пока он полностью не зарядится.
  • Выдерживаем ее четыре часа после того как прекратилось питания.
  • Корректируем плотность электролита.
  • Включаем заряд на 25-35 минут чтобы электролит был перемешенным.
  • Необходимо провести контрольную разрядку постоянным нормальным током десяти-часового режима и контролировать время полного разряда до того как напряжение спадет до 1,7 В на банку
  • Емкость батареи можно определить как уровень разрядного тока умноженный на время разряда.
  • После того, как контрольный разряд осуществлён необходимо сразу же полностью разрядить аккумулятор. Если получилось так, что емкость не заряжается аккумулятор 18650 скорее всего уже не починить.

Основные минусы данного метода:

  • Сокращается срок службы.
  • Долгое время восстановления литий-ионных аккумуляторов.
  • Огромные затраты энергии.
  • Маленькая эффективность способа.

Срок службы аккумулятора для шуруповерта

Батарея может служить около трех-четырех лет при правильной ее эксплуатации и хранении. На практике этот срок порой уменьшается до двух лет. Менять постоянно инструмент очень дорого, поэтому лучше выбрать сразу оптимальный вариант для тех или иных целей.

Существуют 3 разных вида аккумуляторов:

Независимо от типа батареи, срок их службы зависит от количества использованных зарядов и способов хранения. То есть, чем больше работает инструмент, тем быстрее он разряжается. При этом «простой» в работе негативно влияет на срок использования, особенно если хранить инструмент в состоянии, когда он сел.

Пошаговая инструкция

Чтобы сделать зарядку аккумулятора для шуруповерта своими руками, потребуются следующие материалы и инструменты:

Расшифровка индикаторов зарядного устройства.

  • зарядный стакан;
  • испорченная батарея;
  • 2 провода длиной по 15 см;
  • паяльник;
  • отвертка;
  • дрель;
  • нож;
  • термопистолет.

При помощи паяльника отпаивают клеммы испорченной батареи. Маркером на крышке устройства делают пометки, где был минус и плюс. При необходимости подготовленные отверстия подгоняют по нужным размерам. Для этого применяют лезвие.

Следующий этап заключается в прокладке провода через отверстия. Кабель припаивается к стакану с учетом полярности. Чтобы разъем не развалился, в батарею вставляется картон. Нижняя крышка крепится к зарядному стакану. Полученная конструкция вставляется в переходник, а затем в батарею.

Универсальный агрегат

Чтобы заряжалось устройство, можно изготовить зарядку из USB-источника. Для этого используют розетку, USB-зарядку, предохранитель (10 А), разъемы, краску, изоленту и скотч. Шуруповерт разбирают на детали. Верхний корпус отрезается от ручки ножом.

Схема зарядного устройства для шуруповерта.

Сбоку ручки делают отверстие для предохранителя. Провод соединяют с предохранителем и монтируют в ручку агрегата. Для фиксации предохранителя применяют клей и термопистолет. Корпус обматывается скотчем. Полученная конструкция подсоединяется к разъему батареи. Вверху шуруповерта монтируют провода. Инструмент собирают своими руками и обматывают изолентой. Корпус отшлифовывают и покрывают краской. Полученное устройство заряжают.

Прежде чем покупать шуруповерт, рекомендуется обратить внимание на его мощность. Если инструмент будет эксплуатироваться в домашних условиях, тогда можно приобрести агрегат с числом вращения 10-15 Нм

Профессионалам подойдет инструмент с внутренним усилием не более 130 Нм. Покупатель должен обратить внимание на число оборотов в минуту. Инструмент, который будет использоваться в домашних условиях, должен совершать 400-500 об/мин, а профессиональный агрегат — 1200-1300 об/мин.
