Как вывести трубу через крышу бани своими руками: пошаговая инструкция, видео

Финальные работы

Разделка печной трубы на потолке или крыше своими руками окончена. Остается только просушить печь. Но перед этим проверяем тягу в трубе. Для этого подносим факел к открытой дверце топки, если пламя затягивает вовнутрь – тяга в норме. При недостаточной вентиляции потребуется удалить строительный мусор из труб и только после этого переходить к следующему этапу финала.

После остывания поверхностей проводим 2 сушку печи и проверяем все стыки и сам дымоход на герметичность, и отсутствие просечек газов в помещение. Возможные неисправности устраняем и только после окончательной проверки можно приступать к эксплуатации печей.

Только качественно выполнив основные этапы работ, проведя внимательную проверку готового дымохода, вы сможете обезопасить свой дом от пожаров и вдыхать ароматный запах горящих дров, а не угарного газа, валящего из щелей дымохода.

←Предыдущая статья Следующая статья →

Грамотный монтаж проходного узла через кровлю для печной или вентиляционной трубы обеспечивает не только сохранность печи, трубы и строения, но и является залогом безопасности жильцов. На первый взгляд оформление кровельной проходки для дымохода представляется делом несложным. Однако здесь потребуется обеспечить безупречную гидро- и теплоизоляцию проходного узла, выбрать наилучшее место для вывода трубы на крышу, не разрушить эстетическое оформление здания.

Бытует мнение, что эффективность и безопасность индивидуальной отопительной системы зависит от конструкции печи и умения печника. Мало кто задумывается о том, что полноценное сгорание топлива зависит больше от печной трубы и силы тяги

И только специалисты знают насколько важно смонтировать качественный проходной узел через кровлю

Когда строят печь, то основное внимание уделяют температурной устойчивости материалов. Но огнеупорный кирпич дымохода и минеральный утеплитель сэндвич-трубы беззащитны перед систематическим увлажнением. Некачественное оформление вывода трубы на крышу влечет за собой серьезные последствия, влияющие на работу дымохода

Нарушение норм теплоизоляции трубы от горючих материалов кровли, чердачных перекрытий может привести:

Некачественное оформление вывода трубы на крышу влечет за собой серьезные последствия, влияющие на работу дымохода. Нарушение норм теплоизоляции трубы от горючих материалов кровли, чердачных перекрытий может привести:

к возгоранию в местах соприкосновения трубы и горючих материалов конструкции дома;
к образованию большого количества конденсата в трубе, что приведет к ее быстрому разрушению;
к образованию толстого налета сажи на внутренней стенке дымохода и уменьшению его рабочего просвета;
к уменьшению печной тяги и образованию угарного газа, опасного для жизни человека.

Некачественная гидроизоляция проходного кровельного узла грозит:

попаданием атмосферной влаги в чердачное помещение, что провоцирует образование грибка и плесени;
намокание стропил ведет к инициации процессов гниения древесины, как бы хорошо она не была обработана антисептиком;
разрушением кирпичной кладки дымохода;
повышенной коррозией металлической трубы;
намоканием теплоизоляции (минеральной ваты), после которой этот материал приходит в полную негодность и теряет свои теплоизоляционные свойства.

Современный дом – это сложная система, которая не может полноценно функционировать в автономном режиме. Так или иначе к дому должны быть подключены различные коммуникации, и часть этих подключений производится через крышу. Для того, чтобы обеспечить эстетичность и герметичность кровли в местах ввода труб, вентиляции , антенн и т.д., необходимо правильно подобрать кровельные проходки.

Прокладка дымохода через потолок

Обычно проем в потолке планируют еще на стадии составления проекта. Поэтому сразу в потолке оставляют отверстие: квадратное или круглое. Но иногда приходится делать отверстие в уже сооруженном перекрытии. Как это можно сделать просто:

Устанавливают печь поместу ее монтажа .
Прикладывают к потолку отвес
так, чтобыкончик груза точно совпадалс центром дымоходного патрубка банной печки .
На потолке делают метку в виде крестика

Для определения места проема в потолке используют обычный отвес Источник samibm.ru

По метке делают небольшое сквозное отверстие
дрелью и сверлом.
Затем перемещаются в чердачное помещение
и подвешивают отвес так, чтобы егогруз точносовпал свысверленным отверстием в перекрытии. Ставят метку на кровельном материале.
После чего необходимо определиться с размерами и формойпроема . И нанести их на перекрытие и кровлю, используя карандаш или маркер.
Обычно материал перекрытия и кровельное покрытие режут электролобзиком или ножовкой

Итак, проем готов, теперь остается сделать разделку. Есть множество вариантов, предлагаем рассмотреть один из самых простых.

Как сделать разделку

Для этого понадобится стальной лист, лучше оцинкованный. Его режут на две одинаковые части. Размер частей должна быть на 5 см больше с каждой стороны по отношению к размерам проема. Форма должна совпадать с формой проема. В каждой части посередине делается отверстие диаметром, равным диаметру дымоходной трубы. Необходимо добавить, что не всегда место установки дымохода совпадает с центром проема в потолке. Поэтому это надо учитывать, вырезая отверстие в металлическом листе

Обратите внимание на фото ниже, где эта ситуация показана. Обычно это случается в том случае, если печь в бане установлена в углу комнаты

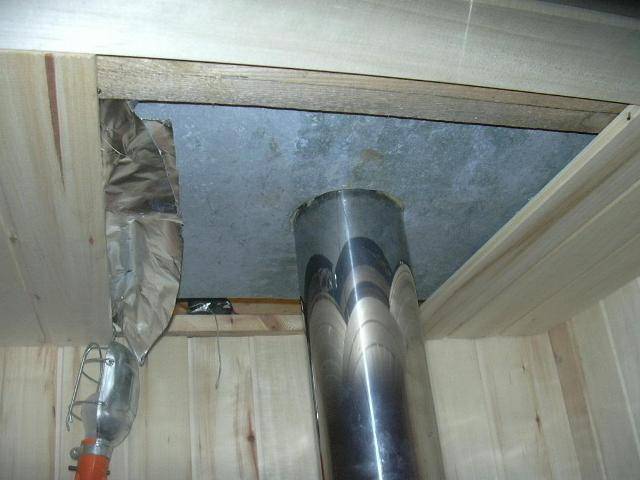

Проход дымохода не через центр проема в потолке Источник tulaxyq.qogilen.ru.net

Одну часть стального листа надевают на дымоход, который после этого устанавливают на банную печь, чтобы он прошел сквозь проем. Эту часть крепят саморезами к потолку в бане. Основная задача – закрыть свободное пространство проема.

Затем со стороны чердачного помещения в проем закладывают теплоизоляционный материал негорючего типа. Это может быть керамзит, минераловатные плиты, асбест и прочие. Главная задача производителя работ – заполнить все пространство проема и разделки до верхней плоскости перекрытия бани.

После чего на трубу надевают вторую часть, вырезанную из стального листа, и также устанавливают на перекрытие, прикручивая к нему саморезами. Необходимо учитывать тот факт, что отверстие в металлических отрезках под трубу должно быть больше внешнего диаметра дымохода, как минимум, на 5 мм. Это также обозначено в СНиПе. Все дело в том, что в процессе нагрева металлическая труба будет расширяться, а значит, плотное примыкание может привести к деформации всей конструкции.

Перечень правил, согласно которым организовывается проход сэндвич трубы сквозь потолочное перекрытие

Разработка проекта будущих монтажных мероприятий проводится с обязательным учетом размеров дымоходной трубы.

Для этого существуют некоторые правила:

При организации дымохода в бане выходящая из печи труба должна в обязательном порядке иметь значительную толщину стен, с включенным в состав конструкции изоляционным слоем (подробнее: «Как установить трубу в бане – рекомендации и способы монтажа»). Она должна обладать высотой не менее 1-го метра. Рекомендуется для изготовления применять нержавеющую сталь, благодаря ее большей теплоустойчивости, сравнительно с оцинковкой. Далее, после этого метрового участка, можно применять сэндвич трубы.
Изоляция трубы в потолке бани является обязательным условием. При этом категорически запрещено стыковать трубы на участке прохождения сквозь потолок (прочитайте: «Как и чем сделать изоляцию трубы в бане – материалы и способы»).
Протяженность горизонтальных участков имеет непосредственное влияние на тягу и другие технические показатели дымохода. Чем длиннее такие отрезки, тем тяга в системе слабее. Рекомендуется не использовать горизонтальные участки длиннее одного метра.
Колена также способствуют уменьшению производительности дымоходной системы. Рекомендуемое их число в одном дымоходе – не более трех.
Труба на участке прохождения сквозь полочное перекрытие не должна быть жестко зафиксирована. Крепление должно быть таким, чтобы это не сдерживало линейное расширение нагретой трубы.

Конструкция внешнего и внутреннего дымоотвода

Конструкцию дымоотвода подбирают в зависимости от особенностей выбранной печки. Комплектация трубы включает несколько узлов, каждый имеет свои функциональные особенности. Для бани с кирпичной печкой можно применять кирпич, металл, керамику, а для печи из металла — керамический или металлический дымоотвод. Кирпич использовать можно, но выложить трубу своими руками будет сложно. Придется нанимать каменщика — печника.

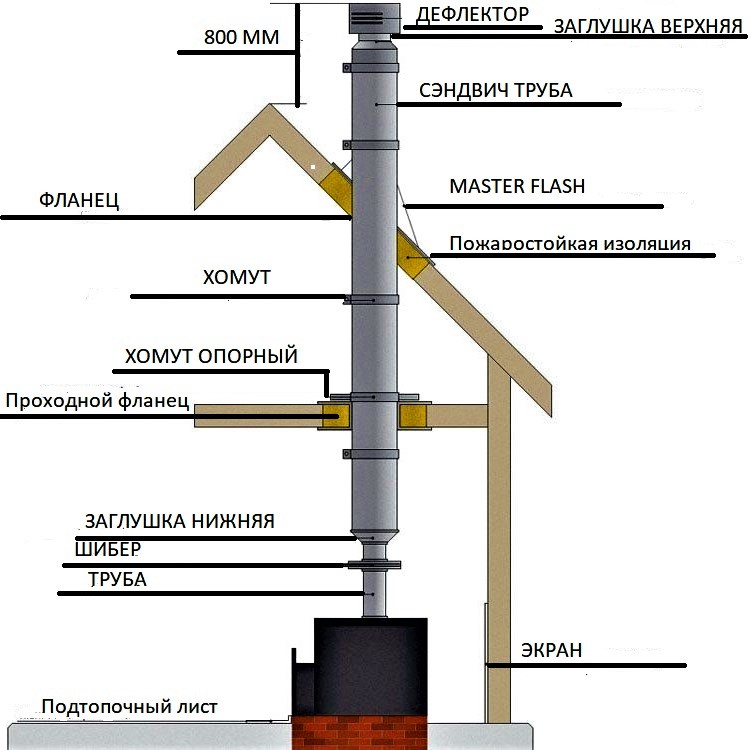

Основные узлы дымохода (перечисления конструкции начинаются сверху вниз):

Оголовок (зонд) — предотвращает попадание искр на крышу и соседние строения, а также от заливания во время дождя.
Мастер флеш.
Дымоотвод из двойного сандвича или кирпича.
ППУ (Потолочный узел где проходит насквозь).
Дымоотвод из двойного сандвича или кирпича.
Одинарная железная труба.

Выбирая конструкцию из кирпича необходимо быть готовым к сложной чистке, обслуживанию. Под печку необходим массивный фундамент, так как весит кирпичный дымоход немало, вся нагрузка ляжет на печь.

Более простая, не требующая особых знаний сборки — готовая конструкция из сандвич труб. Она состоит из двойной конструкции между которой проложен асбест. Более теплосберегающая и легкая. Составляют из отдельных элементов: колено, дефлекторов, тройников, противоливневой защиты, переходников и шибера. Крепиться с помощью кронштейнов, которые монтируются хомутами.

Проход трубы через дымоход без фабричного проходного узла

Можно вывести дымоход и без проходного устройства. В этом случае края отверстия в потолке также заделываются огнестойким теплоизолятором, а поверх него набиваются металлические полосы. На сэндвич, идущий от печи надевается защитная пластина из негорючего материала, в которой вырезано отверстие подходящего диаметра, а по краям просверлены дырки под крепеж. Традиционно это лист металла. Далее сэндвич пропускается в отверстие в потолке, фиксируется там при помощи каких-либо негорючих направляющих. Например, можно использовать профили для гипсокартона или что-то похожее. Главное – надежно закрепить трубу и соблюсти при этом основное правило пожарной безопасности: от края трубы до горючего материала должно быть расстояние не менее 36см.

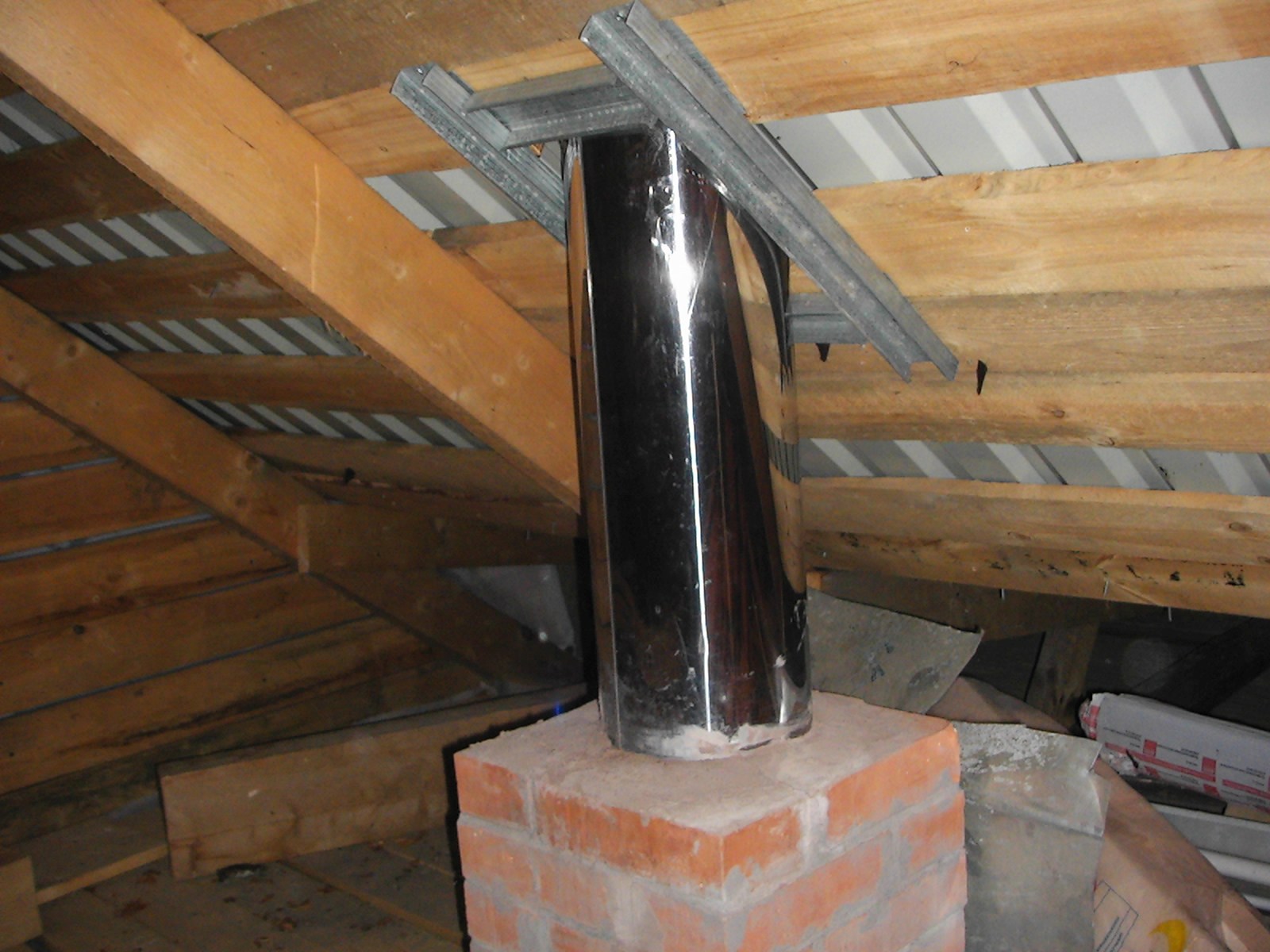

Изготовить узел прохода через потолок можно своими руками

Важно! Устанавливая и закрепляя дымоход, учтите, что труба из-за температурного расширения изменяет свои размеры. Ее нужно закреплять так, чтобы относительно кровли она могла двигаться. Затем снизу (от потолка) труба подшивается негорючим материалом

Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен

Затем снизу (от потолка) труба подшивается негорючим материалом. Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен.

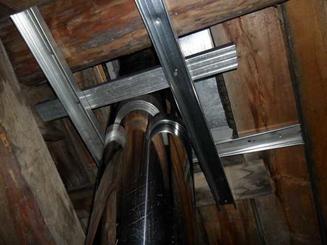

Изготовить узел прохода через потолок можно своими руками

Переход через потолочное перекрытие

Как вывести трубу из бани через потолок? Для обустройства перехода можно:

приобрести готовые разделки;
соорудить переход самостоятельно.

Обустройства потолочного перехода с готовой разделкой

Готовый полочный узел предназначен для облегчения работ по обустройству потолочного перехода. Приобрести такой элемент дымохода можно в любом специализированном магазине.
Готовые проходы бывают двух видом:

содержащие изоляцию;
без изоляции.

Проходной узел с готовой изоляцией состоит из:

двух пластин;
куска изолированной трубы;

Готовый потолочный узел с изоляцией

Переходник без изоляции представляет собой металлические короба, которые требуется заполнить изолирующими материалами, и отверстия для труб.

Узел для обустройства прохода через потолок не имеющий изоляции

Подбор готовых разделок должен основываться на диаметре дымоходной трубы.

Как установить трубу в бане через потолок с использованием готовой разделки? Весь процесс состоит из следующих этапов:

проделать в потолке отверстие требуемых размеров (зависит от требований пожарной безопасности и габаритов разделки);
в нужных местах разделка утепляется ранее выбранным материалом;
готовый узел устанавливается в потолочном проходе;
подводится труба в потолок в бане. Длина трубы должна быть менее высоты на 10 – 15 см;
на чердаке подсоединяется следующий участок трубы.
стыки труб герметизируются.

Процесс установки готовой разделки

Обустройство потолочного перехода своими руками

Для самостоятельного изготовления узла перехода потребуются:

металлические пластины;
утеплитель;
дымоходная труба.

Труба в бане через потолок устанавливается по следующей схеме:

в потолке проделывается отверстие, диаметр которого более диаметра применяемой печной трубы на 130 – 180 мм;

Если для прохода трубы необходимо выпиливать основные балки, поддерживающие потолок, то требуется установка дополнительных крепежных элементов.

Дополнительное укрепление потолочных балок

дымоход выводится на чердак. При этом соединение труб должно быть выше или ниже потолка;
с внутренней стороны бани на потолок устанавливается металлическая пластина;

Крепление поддерживающей металлической пластины

все расстояние от пластины до чердачного пола изолируется.

Самостоятельное обустройство перехода занимает больше времени, чем с применением готовых разделок. Однако все работы можно провести без участия специалистов.

Труба в бане через стену прокладывается аналогичным образом. Более подробно с процессом можно ознакомиться на видео.

Виды дымоходных труб и разновидности дымоходов

Кирпичный дымоход считается наименее опасным

Дымоходы предназначены для вывода из топки продуктов сгорания. Правильно подобранная конструкция дымохода повышает эффективность процесса сгорания топлива.

Типы дымоходов:

кирпичные;
керамические;
металлические;
полимерные.

Кирпичные дымоходы обустраивают внутри стен здания и снаружи. По строительным правилам для них необходим фундамент, а сам дымоход делают из полнотелого красного кирпича. При этом шов между кирпичами не должен превышать 10 мм. Иногда в кирпичную конструкцию помещают асбестоцементную трубу.

Керамический дымоход — готовая модульная конструкция высокой степени безопасности

Дымоходы из керамики представляют собой полностью готовую модульную систему, которая изготавливается в заводских условиях. Они выдерживают высокую температуру, кислотоустойчивы и способны прослужить длительное время. Однако из-за большого веса при их возведении необходимо наличие фундамента.

Полимерные дымоходы выполнены из специальных материалов, обладающих высокой гибкостью и небольшим весом. Однако используют их только в тех случаях, когда температура отходящих газов не превышает 250°С.

Металлические дымоходы изготавливаются из нержавеющей стали или чугуна. Представляют собой модульную систему, в состав которой входят переходники, тройники, отводы и др. Такие системы монтируют внутри кирпичных каналов и отдельно.

Виды дымоходных труб

Для изготовления дымоходных труб используют нержавеющую сталь. Изделия бывают:

гладкими одностенными;
гофрированными;
в виде сэндвича.

Гофрированные и сэндвичные трубы бывают только круглыми. Гладкие одностенные трубы кроме круглых могут быть также овальными и прямоугольными. Последние предназначены только для монтажа внутри кирпичных дымоходов. Стальные дымоходные трубы изготавливают из стали марок AISI 304, AISI 310 и AISI 316.

При выборе гофрированной трубы необходимо учитывать температуру нагревания

Сталь марки AISI 304 применяют при изготовлении одностенных или сэндвичных конструкций, работающих в составе низкотемпературных отопителей. Их особенностью является высокая стойкость к воздействию агрессивных газов при температуре до 250°.

Трубы из жаропрочной стали AISI 310 могут нагреваться до 1000°, не меняя при этом своей формы. Однако стойкость к агрессивным средам у этого материала невысокая, поэтому его используют при обустройстве систем, оснащенных твердотопливными котлами.

Лучшим материалом для изготовления дымоходных труб является сталь марки AISI 316. Изделия из этого материала отличаются высокой жаростойкостью и устойчивостью к кислотным средам.

Гофрированные трубы представляют собой проволочную пружину, обмотанную тонкой фольгой. Монтируют их в несгораемой оболочке, которая продлевает срок ее службы.

Для обустройства дымоходов в банях лучше всего подходят одностенные гладкие трубы. Однако рекомендуется использовать их в системах с котлами, КПД которых не превышает 90%.

Выбор труб для дымохода

Выбирают трубу для дымохода исходя из особенностей конкретных видов топлива, отличающихся друг от друга температурой сгорания, температурой отходящего газа, химическим составом дыма.

Если труба работает в паре с дровяным банным котлом, она должна выдерживать температуру 700-1000°С. При работе с опилочным или пеллетным котлом их рабочая температура должна составлять от 250 до 400°С.

Важно также правильно подобрать толщину внутренней стенки стальных труб. Для банных дровяных котлов эта величина составляет 0,7-1,0 мм, а для пеллетных достаточно будет 0,5 мм

Составляем проект

Проход трубы в бане должен осуществляться в строгом соответствии с вашим проектом. А вот уже при его составлении без знания основных нормативных требований СНиП по баням и саунам не обойтись. Поэтому информация ниже лишней точно не будет:

минимальное расстояние, на котором должна проходить труба — 0,35 метра от конструкций из легко воспламеняющихся материалов и 0,25 метра — из трудно воспламеняющихся;
полученный зазор следует заполнять невосприимчивыми к огню материалами — так можно значительно уменьшить потери тепла;
проход трубы через потолок осуществляется без стыков, максимальная длина — 1 метр;
не следует осуществлять жесткую фиксацию дымохода — под воздействием повышенных температур возможны колебания трубы и ее деформации, что грозит утечкой.

Все эти моменты обязательно должны быть отражены в проекте. В целом, его составление не должно вызвать трудности, так как в Сети хватает уже готовых вариантов, которые с минимальными изменениями можно использовать и для своего помещения. Если есть возможность проконсультироваться со специалистами, то сделайте это: это поможет вам предупредить появление некоторых ошибок в проекте. Если вы делаете печь для бани своими руками, то предусмотрите резервуар для воды: это поможет сохранить тепло и защитит от утечки дыма.

Видео описание

В видео показано, как сделать проход дымоходной трубы в бане через потолок:

Готовые разделки

Надо отдать должное производителям, предлагающим сегодня печи для бань и дымоходы к ним, в которых уже учтены меры безопасной эксплуатации. Это так называемые сэндвич трубы. То есть это конструкция, которая собой представляет труба в трубе, а между ними уложен теплоизоляционный материал. Обычно минеральная вата или полиуретан.

То есть сам печной дымоход собой представляет два вида труб: одинарная и сэндвич. Первая устанавливается в помещении бани, вторая прокладывается через проем перекрытия, холодное чердачное помещение с выходом на улицу, то есть через кровельный материал. Таким способом решаются сразу две задачи:

Защита перекрытия отнагрева .
Защита от образования конденсата
внутри дымохода, который негативно влияет на металл за счет образования очагов коррозии.

На фото ниже как раз показан именно такого типа дымоход, который проложен сквозь конструкцию перекрытия в бане.

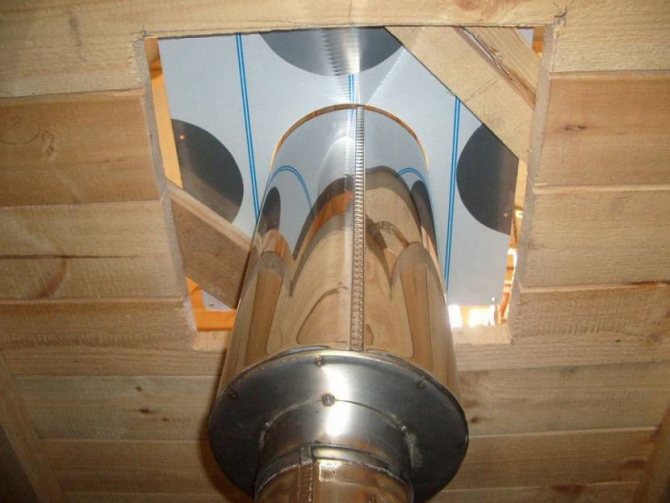

Сэндвич-дымоход, проходящий сквозь перекрытие Источник stroyfora.ru

Теперь о выходе дымохода в бане через крышу.

Как провести трубу через кровельный материал

Еще совсем недавно это было связано с использованием бетонных растворов, которым заполняли свободное пространство между дымоходной трубой и кровельным покрытием. Таким образом создавалась герметичная прослойка, и решался вопрос крепления трубы. Сегодня этими способами уже никто не пользуется.

Оптимальный вариант – это установка на крыше специальных колпаков, изготовленных из жаропрочного гибкого и эластичного пластика. Это устройство надевают на торчащий из кровельной конструкции дымоход и крепят к кровле саморезами. В конструкции колпака есть поля, которыми он прижимается к кровельному материалу, создавая герметичное примыкание. Именно в поля и вкручиваются крепежные изделия, под которые в заводских условиях сделаны монтажные отверстия.

Проходка под дымоход через кровлю в виде пластикового колпака Источник snd-line.kiev.ua

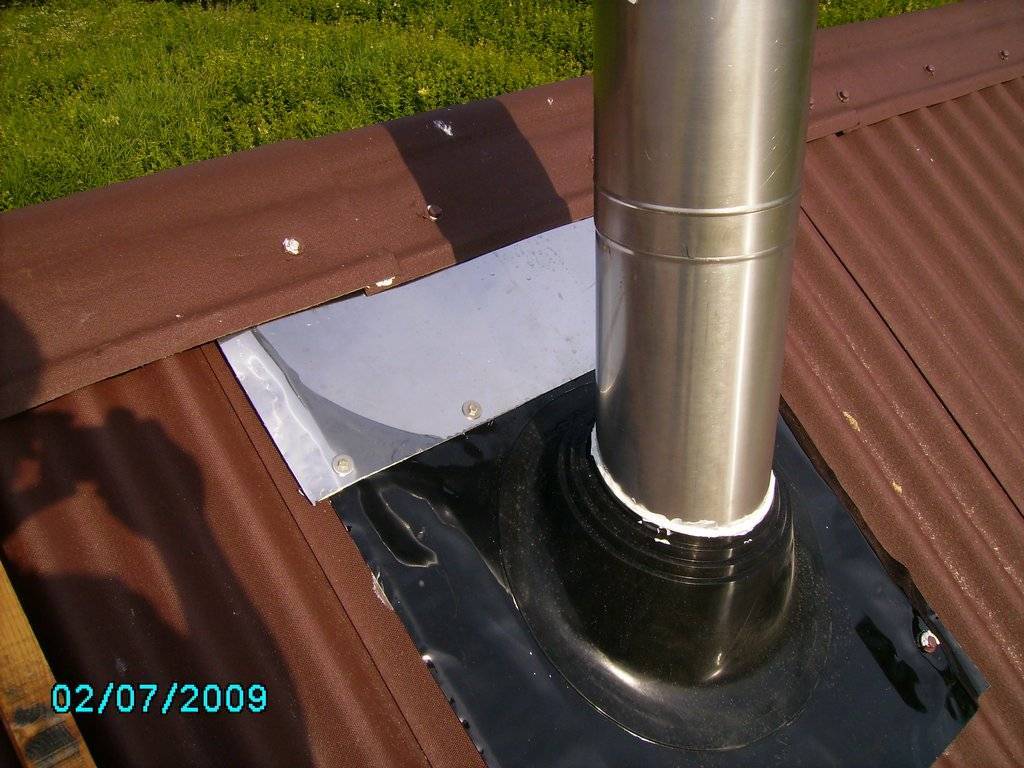

Если крыша покрыта плоским кровельным материалом, к примеру, битумной черепицей, то проход сквозь ее конструкцию можно сделать, как и при формировании проема через перекрытие. Только верхняя часть металлической защиты должна собой представлять колпак, чтобы атмосферные осадки не стали причиной протечек сквозь крышу. На фото ниже этот вариант формирования прохода очень хорошо виден.

Закрытие прохода дымохода через крышу металлическим колпаком Источник plotnikov-pub.ru

На самом деле процесс установки дымоходной трубы через кровлю бани – процесс непростой. Не пытайтесь с ним справиться самостоятельно. Ни к чему хорошему это не приведет. Лучше заплатить мастеру, который давно занимается этим типом работ, чтобы обеспечить гарантированно высокое качество.

Прохождение дымоходной трубы через потолок и крышу

Дымоход в бане должен проходить сквозь потолок и крышу через заранее подготовленные отверстия. Разделка дымохода в бане осуществляется при помощи специальных проходных узлов – сборных коробов с фланцами, изготовленных из нержавеющей стали. Они могут быть как самодельными, так и заводскими. Между фланцами укладывают утеплитель, защищающий деревянные конструкции от нагретой до высокой температуры трубы. В противном случае деревянная конструкция может обуглиться или загореться.

Обустройство потолочного перехода

Потолочный переход для трубы дымохода

Дымоход через потолок выводится в следующем порядке:

В потолке проделывают отверстие, диаметр которого превышает диаметр дымоходной трубы на 130-180 мм.
Дымоход выводят на чердак, причем соединение труб должно быть выполнено ниже или выше потолка.
В месте выхода на внутренней стороне потолка устанавливается металлическая пластина.
Расстояние от металлической пластины до чердачного пола полностью изолируется теплоизолятором. Раньше специально для этого монтировали в бане песочницу, которую заполняли песком, глиной или керамзитом. В настоящее время этот вариант используется редко.

Вывод дымового канала на крышу

Сделать через крышу проход трубы в бане можно в разных местах:

На коньке крыши, что считается наиболее оптимальным решением, так как в этом месте не скапливается снег и обеспечивается хорошая тяга.
Недалеко от конька. В этом случае придется руководствоваться определенными правилами.

Чтобы вывести дымоход через крышу бани своими руками, нужно:

В выбранном месте сделать отверстие, чуть больше диаметра выводимой трубы.
Вокруг отверстия укрепить балки перекрытия (при необходимости).
В подкровельном пространстве бани осуществить разделку дымохода аналогично переходу через потолок.
Вывести дымоходную трубу.
Вокруг выведенной трубы установить уплотнитель (фартук) и герметизировать его.

Затопить печку можно только после полного высыхания герметика и тщательной проверки всех стыков дымоходного канала на герметичность.

Проход для дымохода

Вариант узла, через который планируется проводить дымоход, находится в зависимости от материала трубы. Она может быть изготовлена:

Кирпич;
Нержавеющая сталь;
Оцинкованная сталь;
Керамика.

Материал выбирается в соотношении с топливом, которым будет топиться печь или камин. К примеру, если топливо дает дым высокой температуры, то использование металла запрещено. Металл сильно разогревается и высока вероятность пожара из-за возгорания примыкающих элементов.

Форма прохода для трубы зависит от формы дымохода. Она может быть:

В виде квадрата;
В виде круга;
В виде прямоугольника.

Изготовление и установка дымохода своими руками

Перед тем как сделать дымоход в бане через стену, желательно произвести замеры горизонтальной и вертикальной частей. Согласно нормам СНиП, протяженность горизонтальной трубы не должна превышать 1 м, иначе тяга окажется недостаточной, и в помещение будут поступать продукты сгорания топлива.

Если печь находится слишком далеко от стены, необходимо выполнить монтаж дымохода в бане с максимально возможным подъемом внутренней части трубопровода к месту вывода в стену. При расчетах вертикального уличного отрезка трассы нужно учесть, что его высота должна быть больше горизонтальной или наклонной части трубопровода. Нежелательна и установка слишком короткой трубы: высота от выхода патрубка из печи до высшей точки дымоотвода не должна быть менее 5 м.

Чертеж и схемы

На основании предъявляемых требований потребуется составить чертеж, на котором должно быть указано, как вывести трубу в бане через стену, длина горизонтального или наклонного отрезка. При устройстве вертикальной конструкции снаружи здания нужно учитывать и противопожарные требования:

расстояние от деревянной стены — не менее 50 см;
расстояние от свеса крыши — не менее 25 см;
высота трубы над крышей рассчитывается так, чтобы край дымохода был на 50 см выше конька.

Чертежи с указанием всех размеров помогут правильно рассчитать и количество нужного материала.

Расчет размеров

Внутренний диаметр трубы в бане — это важный показатель, от которого зависит и качество тяги, и степень вероятности скопления угарного газа. Диаметр или сечение труб рассчитывают по показателю мощности печи:

для стандартной печи в бане или промышленного устройства до 3,5 кВт применяют изделия сечением 14х14 см или диаметром около 15-16 см;
банную печь мощностью 3,5-5.2 кВт оборудуют дымоходом сечением 14х20 см или диаметром около 20 см;
для более мощных отопительных приборов рекомендуются дымоотводы сечением 14х27 см или диаметром не менее 25 см.

При выборе сэндвич-секций нужно учесть, что указанные параметры должна иметь внутренняя полость изделия.

Подбираем место выхода дымохода

Вывод трубы через стену бани не должен располагаться ниже, чем в 1 м от пола. При проведении наклонных каналов нужно учесть и расстояние до потолка: не менее 50 см.

В деревянной стене делают отверстие для проведения дымоотвода. В этом месте необходимо выполнить разделку из кирпича. Размеры разделительного слоя составляют 45 см в каждую сторону от поверхности трубы. В разделке оставляют проход для трубопровода. Его размеры — на 2-3 см больше, чем наружный диаметр трубы.

Монтаж

В отверстие разделки вставить цельный модуль длиной не менее 50 см. Трубу следует обернуть асбестовым полотном. Соединений внутри стены быть не должно. Для чистки трубы от сажи и конденсата на наружный край горизонтальной части дымоотвода ставят тройник с заглушкой снизу. В верхнем отверстии тройника крепят модуль вертикальной части трубы.

Крепление конструкции к стене производится кронштейнами и металлическими хомутами. Их ставят с шагом 1-1,5 м. Отдельные секции соединяют, вставляя трубы одну в другую и стягивая соединительным хомутом. На верхнем конце монтируют колпак для защиты от дождя и ветра.

Внутренний конец проведенной через разделку секции соединяют с патрубком печи или заранее проложенной горизонтальной частью трубопровода. Если сечение патрубка отличается от внутреннего сечения дымохода, применяют переходные элементы. Герметизируют соединение огнестойким материалом. При желании между патрубком печи и секцией трубы в разделке ставят модуль с задвижкой.

Общие правила и выбор места

Как провести трубу печи через деревянный потолок – это необходимо сделать так, чтобы не возникало неприятностей, как на фотографии. Основная задача подготовительного этапа – определение места установки печи и проведения дымохода на улицу. В зависимости от материалов плит перекрытия и труб дымохода, потребуется выполнить работы с учетом нескольких размеров:

максимальное расстояние от конька до козырька трубы 1000 мм, а минимальный выступ – 350 мм;
расстояние до поверхностей деревянных стен – минимум 250 мм;
длина горизонтального участка дымохода до 1000 мм;
при выборе места прохода, учитываем прохождение трубы через конструкцию крыши. Это место должно располагаться между стропилами;
при прохождении стальных трубопроводов через деревянные плиты, элементы отделки и конструкции крыши обязательно используем самодельные, промышленные короба или муфты с внутренним слоем теплоизоляции.

Как вывести трубу из бани через потолок своими руками

При проектировании бани важно предусмотреть качественно обустроенный дымоход, чтобы продукты горения беспрепятственно уходили из помещения, не создавая опасности для парящихся. Как вывести трубу из бани через потолок правильно своими руками по шагам? Этот вопрос рассмотрим в данной статье

Одним из вариантов вывода дымохода является вывод его через потолочное пространство и кровлю. Этот вариант является более надёжным и прочным.

Чтобы изготовить такой дымоход, можно использовать разные виды материалов, но, в любом случае, необходимо соблюдать правила технологии отделки.

Предварительное проектирование

Чтобы рассчитать параметры трубы, следует отмерить расстояние между коньком крыши и патрубком печи и прибавить к полученному результату пятьдесят сантиметров. Получится общая высота дымохода.
Труба разрезается на верхнюю и нижнюю части, которые будут соединяться хомутом посередине высоты чердака.
Верхняя часть дымохода оборачивается утеплителем. Чтобы определить размер оцинкованного листа, который впоследствии будет защитным кожухом, следует измерить диаметр дымоходной трубы вместе с утеплителем. Ширина вычисляется по формуле: d х 3,14 + 30 мм.
Для нижней и верхней частей заготавливаются своими руками две оцинкованные заготовки и металлическая полоска. Размер заготовок должен быть немного больше отверстий в перекрытиях. Полоска, которая будет хомутом, по длине должна быть равна окружности внешней трубы плюс тридцать миллиметров, а по ширине – двадцать сантиметров.
Из оцинковки необходимо вырезать четыре кольца, которые должны с обеих частей дымохода закрыть утеплитель.
Полоска, шириной не менее 4 см, приваривается к нижнему краю верхней трубы. Впоследствии в неё будет вставляться верхний торец нижней трубы.

Дымоход из железной трубы

Довольно часто, особенно в сельской местности, применяют железный дымоход для бани. То есть, используется обычная железная труба диаметром 100-110 мм. Вариант не совсем лучший, но имеет право существовать. Здесь уже потолочно проходной узел (ППУ) выполняется по-другому. Расстояние от металлической трубы до деревянных конструкций должно быть 40-50 сантиметров.

Сам дымоход в районе потолочного прохода и на чердаке обёртывается листовым асбестом. Он предварительно смачивается водой, чтобы не трескался при изгибах. Сверху такую обёрнутую трубу можно замотать проволокой. Она не позволит асбесту «сползти» вниз.

Со стороны парилки сделанное отверстие закрывается листом нержавейки или обычного тонкого металла. Но под этот лист необходимо также подложить асбест или паронит. Цель – уменьшить теплообмен между этим металлом и финишной отделкой, например, вагонкой. Сверху на металлический лист засыпается керамзит или укладывается базальтовый утеплитель.

Для того чтобы закрыть кровлю, флеш уплотнитель для данной трубы уже не подойдёт. Резина просто не выдержит высокой температуры. Поступают следующим образом: вырезанное отверстие закрывают листом металла, а щели между трубой заделывают верёвочным асбестом, который обильно смачивают в густом цементном растворе (просто обматывают вокруг трубы). Как говорится: дёшево и сердито.

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

Круглой металлической

Весь процесс разбит на несколько этапов:

Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.
Схема прохода
Этапы работ по выводу стального дымохода через перекрытие

Важно! При установке патрубка стального дымохода обязательно учитываем общее направление стыков. Внутри здания их принято вести «по дыму»

Верхняя труба одевается на нижнюю, так дым не сможет выйти наружу даже при забитом дымоходе.

Кирпичного дымохода

Здесь все намного сложнее:

Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома
