Выбор лазерного дальномера(рулетки) и его особенности

Использование лазерных дальномеров

Основным достоинством лазерного дальномера является то, что с его помощью расстояния в несколько десятков метров может измерять один человек, не прибегая к посторонней помощи. При этом погрешность измерений не будет превышать 1 – 2 мм. Платой за удобство и точность является цена приборов. Стоимость бытовых лазерных рулеток начинается от нескольких десятков долларов. Профессиональные модели, обладающие высокой точностью и широким функционалом, могут стоить несколько сотен долларов.

Главным элементом, обеспечивающим точность измерений электронных рулеток, является лазер. Этот когерентный источник света был изобретен в 60-х годах прошлого века. В первых лазерах в качестве рабочего тела использовались искусственные рубины. Одними из первых лазерные дальномеры стали применять военные. Дальномеры поступали на вооружение в артиллерию, их устанавливали на танках и кораблях. Приборы были громоздкими, имели большой вес и стоили дорого. В современных рулетках используются миниатюрные полупроводниковые лазеры, которые потребляют мало энергии. Это позволило создавать компактные, экономичные и относительно недорогие изделия, применяемые в мирных целях.

Основные характеристики

Выше рассматривалась одна из ключевых рабочих характеристик прибора, которая выражается в максимальной длине подачи измеряющего луча. Резюмируя, можно сказать, что для домашних моделей средний диапазон составляет 10-40 м, а для профессиональных – от 100 до 200 м. Следующие важные характеристики – длина лучевой волны и мощность. Причем под длиной в данном случае понимается не дистанция подачи, а именно характеристика луча. У качественных лазеров она составляет 635-650 нанометров. Это достаточный показатель для точного расчета расстояния. Мощностные показатели обычно подразделяются на значения менее и более 1 мВт. Верхний предел обуславливает красный цвет луча электронной рулетки. Лазерный дальномер с такой мощностью, как правило, относится к бытовым моделям

В его эксплуатации важно иметь в виду, что луч может повредить сетчатку глаза. Что касается приборов мощностью ниже 1 мВт, то они имеют зеленый оттенок излучения, обычно входят в профессиональную группу и не наносят вреда при попадании лазерного луча в глаза

Также при выборе стоит учитывать показатель погрешности. Он обычно составляет 1-2 мм. Соответственно, чем меньше отклонение, тем лучше.

Конструкция и принцип работы

Лазерные рулетки-дальномеры — это технические приборы, в основе работы которых используется лазерный луч для измерения расстояния и размеров предметов. В настоящее время подобный прибор применяют во многих областях деятельности человека. Это касается не только строительства и ремонтных работ. Подобные приборы применяют в военной технике, в астрономии и топографии, а также в навигационных системах приборов.

Принцип работы электронного прибора заключается в отправке лазерного луча до предмета и способности самого предмета отражать посылаемый сигнал. В конструкцию рулетки встроен излучатель. Он отправляет пучок света. Предмет сигнал отражает, и отражённый сигнал возвращается в приёмник.

Рулетка производит подсчёт времени с момента отправки луча и до момента получения приёмником возвращённого луча. На основе затраченного времени и его показателя происходит подсчёт расстояния и длины.

Погрешности в работе прибора присутствуют, но они малы и в среднем составляют цифру от 1 мм до 2 мм. Цифра погрешности зависит от длины измеряемого расстояния. Чем длиннее расстояние, тем больше число погрешности.

Сам аппарат состоит из следующих элементов и датчиков:

• Корпус рулетки изготавливается из пластика. Конструкция прибора содержит элементы против ударов и противоскользящие пластины, для удобства пользования. Корпус полностью защищает оборудование внутри от пыли и грязи. Прибор имеет небольшой вес и маленькие размеры. Его удобно держать в руке.
• Излучающий элемент — устройство, пускающее лазерный луч. Профессиональное оборудование имеет дополнительную опцию против запотевания оптического элемента.
• Приёмник встраивается рядом с излучателем и принимает отражённый луч. Данный элемент также защищается от запотевания.
• Конвертор, который преобразует световой сигнал луча в цифровое значение.

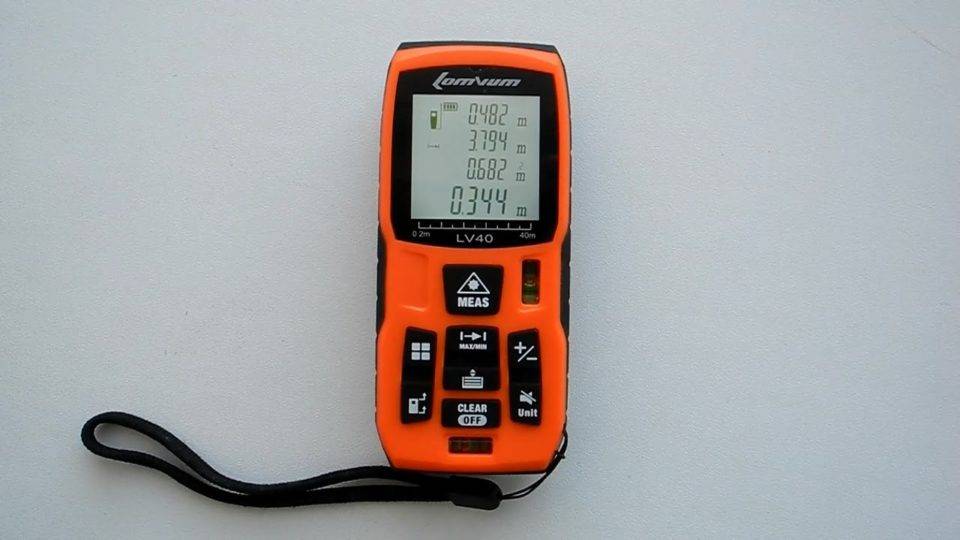

• Дисплей предоставляет всю информацию, в том числе уровень заряда батареи. Работает он на основе жидких кристаллов в чёрно-белой цветовой гамме.
• Управляет прибором блок, запрограммированный на корректную работу. Именно блок управления производит все действия: отправляет сигнал излучателю и приёмнику, производит расшифровку и делает расчёт. Информацию выводит на дисплей.

Дополнительно электронный дальномер комплектуется штативом, чтобы измерения были точными без участия человеческой руки. Кроме этого, дальномеры оснащаются пузырьковыми уровнями, а профессиональное оборудование в конструкции имеет оптический прицел. Измерить дальнее расстояние без его помощи человеческому глазу невозможно. Расстояние до 250 м оптика распознаёт мгновенно, а цифра погрешности имеет минимальное значение.

Выбор рулетки для работы в помещении

Если вы планируете проводить измерения в помещении, то вам будет достаточно обычной бытовой рулетки. Дальность ее измерения может достигать 60 метров. Этого будет вполне достаточно для работы в доме.

Кроме того, необходимо обратить внимание на следующие характеристики рулетки:

• Функциональность – кроме измерения расстояний, лазерный дальномер может определять угол, вычислять площадь, измерять расстояние по нескольким точкам. Более продвинутые модели оснащаются функцией bluetooth (позволят передавать сделанные замеры на ноутбук или гаджеты), цифровым визиром и многими другими дополнительными функциями. Выбирая дальномер по функционалу, помните, что каждая дополнительная возможность – это плюс к цене, поэтому не стоит покупать самую продвинутую модель, если вам просто нужно измерить расстояние от точки А до точки Б;
• Точность – у большинства моделей она составляет плюс-минус 1,5-2 мм. Кроме того, на точность измерений влияет пористая поверхность, дрожащие руки и другие факторы. Для того, чтобы добиться максимальной точности, следует вместе с устройством покупать штатив. В таком случае в корпусе прибора обязательно должна быть резьба. Еще один помощник в точности – встроенный в дальномер пузырьковый уровень;

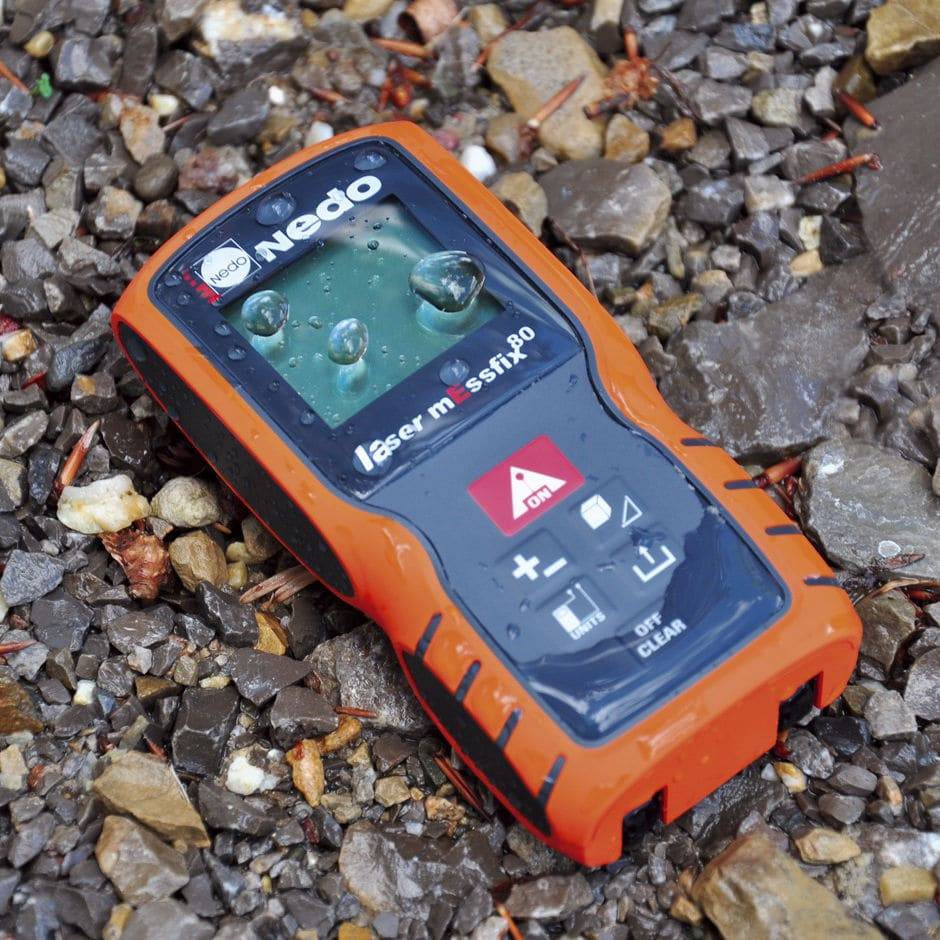

• Корпус – должен быть надежно защищен от пыли и влаги. Минимальный допустимый уровень защиты маркируется IP 54, а модели с маркировкой IP 65 можно смело мыть в воде;
• Линзы – могут быть выполнены из стекла или пластика. Первый вариант прочнее, надежнее, лучше переносит перепады температур, зато второй дешевле.

Обзор производителей лазерных рулеток

Многие мастера отдают предпочтение лазерным рулеткам Bosch серии DLE. Цифровой индекс в названии дальномера означает максимальную дальность измерений. Рулетки имеют прочный корпус. Они способны работать в широком диапазоне температур. Лазерные рулетки Bosch хорошо подходят для бытового применения.

Leica DISTO D8 300008 относится к профессиональному классу приборов. С помощью Leica DISTO можно измерять расстояния до 200 метров. Погрешность на таком расстоянии не будет превышать 1 мм. Прибор имеет яркую подсветку и может производить сложные вычисления.

Agatec Agatape — недорогой дальномер способный измерять расстояния до 60 м. Разработчик дополнили функционал прибора функцией секундомера. Этот измеритель расстояний можно использовать при строительстве дачи или в домашней мастерской.

Mettro Condtrol 100 оснащен большим набором полезных функций. Встроенный электронный уровень, таймер и программа вычислений «Пифагор» придутся по душе квалифицированным строителям. Прибор измеряет расстояния до 100 м, чего достаточно для многих сфер применения.

Среди большого разнообразия лазерных рулеток стоит упомянуть модель Stanley TLM100. Неплохой функционал этой лазерной рулетки может прийтись по душе любителям и профессионалам.

В этом материале мы постарались рассказать о лазерных рулетках, их устройстве и принципе работы. Надеемся, что эта информация поможет при выборе нужного измерительного прибора.

Возможности лазерного дальномера

Для того, чтобы понимать как выбрать лазерную рулетку, необходимо разобраться с тем, что означает каждая из его функций:

Площадь помещения – расчет проводится на основании двух замеров. Если у вашей модели есть встроенная функция калькулятора, то можно посчитать площадь двух и более помещений сразу;
Площадь стены – данная функция используется при расчете количества обоев или краски;
Объем помещения – проводится по трем замерам, позволяет считать объем не только комнаты, но и, к примеру, шкафа или ящика;
Встроенная функция Пифагора – позволяет посчитать высоту объекта, если доступ к нему затруднен. Проводить измерения по функции Пифагора лучше всего со штатива;
Память измерений – позволяет сохранять несколько десятков последних измерений

Очень важно, чтобы память не обнулялась при извлечении батареек;
Измерение максимальных и минимальных расстояний – первый тип нужен для определения диагонали, второй – для получения прямого угла к поверхности;
Площадь треугольника – расчет площади треугольного или многоугольного помещения;
Угол наклона – измерение углов благодаря встроенному датчику уклона.
Лазерный уровень – встраивается в профессиональные модели, позволяя им выступать в качестве дальномера, уровня и отвеса одновременно.

Краткий видео обзор и принцип работы лазерного дальнометра:

Если вам не нужны все эти функции, то достаточно будет купить самый простой дальномер, который умеет измерять расстояния. А вот для масштабного ремонта или строительства профессиональная модель будет незаменима.

Функциональные особенности

Функциональность измерительного прибора позволит мастеру или владельцу выполнить следующие действия:

• Рассчитать объём и площадь помещения или измеряемого предмета, измерить расстояния.
• Производить расчёты на уровне калькулятора, т. е. выполнять действия сложения и вычитания.
• Функция запоминающего элемента позволит зафиксировать последний замер и воспользоваться им при последующем включении электронный рулетки.
• Выполнить замер труднодоступного участка и высчитать его значение.
• Измеритель позволит произвести расчёт диагоналей.
• Дальномер поможет высчитать площадь помещения, стен или потолков в комнате или доме с мансардой. Произвести замер расположенного под углом потолка не вызовет сложностей.
• Измеритель рассчитает угол и скат крыши.

Электронный измеритель становится популярным и востребованным не только у профессионалов. Бытовые электронные рулетки оснащаются разнообразными гаджетами. В конструкцию добавляют подсветку или цветной дисплей, а также наличие датчика, который поможет произвести замер под наклоном в 45°.

Электронный прибор оснащается функцией беспроводного коммутирующего устройства и способен коммутироваться со смартфоном или ПК и производить всевозможные сложные расчёты.

На что следует обратить внимание при выборе лазерной рулетки

Выше было упомянуто, что лазерные рулетки обеспечивают высокую точность измерений. Большинство приборов дают погрешность в 1 – 2 мм на расстоянии 30 м. Дальномерами можно пользоваться в помещениях и на открытой местности. Лазерная рулетка позволяет проводить замеры в таких труднодоступных местах, как туннели, колодцы или шахты.

Лазерные рулетки разных производителей обычно похожи друг на друга. Электронная начинка бытового прибора размещается в корпусе похожем на корпус простого сотового телефона. На лицевой панели корпуса имеется дисплей отображающий результаты измерений и кнопки управления. В торце дальномера устанавливается лазерный излучатель и приемник оптического сигнала.

Для того чтобы выбрать подходящий прибор необходимо определиться с его назначением. Основным критерием выбора лазерной рулетки можно считать максимальную дальность измерений. Приборы для бытового применения обеспечивают дальность замеров до 60 м. Профессиональные дальномеры могут измерять расстояние до 250 м.

Выбирая лазерную рулетку, следует обратить внимание на корпус прибора. Он должен быть выполнен из ударопрочного пластика предохраняющего электронику

Неплохо если в комплект поставки лазерной рулетки будет входить силиконовый бампер, обеспечивающий дополнительную защиту от ударов и падений.

Лазерные измерители могут питаться от встроенных аккумуляторов или сменных батареек. Многие владельцы рулеток рекомендуют выбирать приборы, питающиеся от распространенных элементов питания формата АА или ААА. Они объясняют свой выбор тем, что встроенный аккумулятор может выйти из строя, и подыскать ему замену будет сложно.

Принцип работы и устройство лазерной рулетки

Независимо от сферы применения все лазерные дальномеры имеют одинаковое устройство и работаю на похожих принципах. Приборы состоят из:

• полупроводникового лазерного излучателя;
• фотоприемника принимающего отраженный лазерный луч;
• микропроцессорного устройства обрабатывающего результаты;
• устройства отображения (дисплей);
• корпуса, в котором размещаются узлы и детали прибора;
• органов управления (кнопки, поворотные регуляторы).

В лазерных рулетках может использоваться импульсный или фазовый метод измерения. В первом случае полупроводниковый лазер посылает короткие световые импульсы. Отраженный световой луч попадает в фотоприемник, а микропроцессор измеряет время между началом импульса и возвратом отраженного сигнала. Микропроцессорное устройство преобразует время задержки в расстояние и выдает результат измерения на дисплей.

В большинстве современных дальномеров используется фазовый метод измерения расстояний. В фазовых приборах лазер работает непрерывно, а электроника измеряет разность фаз между прямым и отраженным световым лучом. Рулетки, построенные на фазовом принципе, обеспечивают большую точность измерений. У них меньше время отклика. Меньшее время отклика позволяет производить измерения в непрерывном режиме.

Профессиональные приборы могут оснащаться дополнительными аксессуарами улучшающими точность измерений больших расстояний. В комплект поставки профессионального дальномера может входить штатив. Использование штатива позволяет избежать эффекта дрожания рук. Прибор может оснащаться визиром, с помощью которого удобно наводить дальномер на нужный предмет. Измеритель дальности может устанавливаться в горизонтальное положение с помощью встроенного ватерпаса (жидкостного уровня).

Большую роль в удобстве пользования лазерными рулетками играет программное обеспечение. Мы уже упоминали, что с помощью некоторых моделей рулеток можно измерять не только расстояния, но и вычислять площади и объемы, производить другие виды вычислений. Практически все приборы запоминают результаты замеров.

Характеристики прибора

Вне зависимости от того, какими дополнительными опциями оснащён лазерный дальномер, он обладает следующими характеристиками:

• Диапазон измерений (показывает максимальное расстояние, на котором прибор может измерить параметры объекта с точностью, заявленной производителем. У современных моделей этот показатель достигает 100 м).
• Точность (допустимая погрешность в измерениях. Обычно находится в пределах 3 мм).
• Питание. Обычно осуществляется от элементов АА или ААА (так называемых «пальчиковых» или «мизинчиковых» батареек). Некоторые модели питаются от аккумуляторов или элементов питания нестандартных типов, однако лучше выбрать прибор на классических батареях, которые без труда можно найти в магазине.
• Масса. Современные компактные дальномеры весят до 150 грамм. Более тяжёлые модели неудобны в использовании, особенно если с прибором приходится работать постоянно.

Дополнительные функции

Наиболее популярными являются следующие дополнения:

• Уровень (с его помощью можно определить отклонения плоскостей по вертикали и горизонтали).
• Угломер (в совокупности с уровнем позволяет производить одновременно несколько измерений).
• Защита от пыли и влаги. Дальномеры являются точными электронными устройствами. Попадание внутрь пыли или влаги может привести к выходу его из строя. Защищёнными корпусами оснащаются практически все современные модели. Однако если прибор планируется эксплуатировать в неблагоприятных условиях, рекомендуется выбрать вариант с повышенной защитой. Дополнительно можно приобрести специальный чехол.
• Подсветка. Даже на дорогостоящих моделях со множеством дополнительных опций иногда можно встретить монохромный дисплей и клавиатуру без подсветки. Такие приборы не очень удобны в эксплуатации. Лучше выбрать устройство с активируемой либо постоянной подсветкой и цветным дисплеем.
• Дальномер, оснащённый этой функцией, можно подключить к смартфону, планшету или ноутбуку для сохранения, анализа и передачи данных. Если выполнять все эти действия вручную, темп работы существенно снизится.

Какой лазерный дальномер купить

К выбору лазерной рулетки стоит подойти ответственно. С одной стороны, она должна выполнять все необходимые функции, с другой, не быть обузой для семейного бюджета:

1. Для тех, кто собирается пользоваться дальномером исключительно в личных целях, лучше приобрести проверенные недорогие модели, такие как MAKITA LD 060P, Condtrol X2 Plus или ADA Cosmo 70 А00429.

2. Строителям или отделочникам помещений стоит отдать предпочтение полупрофессиональным приборам BOSCH DLE 70 или LEICA DISTO D2 NEW, измеряющим более длинные расстояния.

3. Для постоянных вычислений вне помещений или на больших территориях в разных погодных условиях рекомендуются лазерные дальномеры для внешних работ.

При выборе, покупателю, стоит ориентироваться на собственные ощущения. Стоит подержать прибор в руке, включить его и выполнить несколько действий. Каким дальномером удобнее и проще пользовать, тот и стоит приобретать.

Особенности работы рулетки

Лазерная рулетка лучше всего работает в помещениях, где немного света, умеренная влажность, чистый воздух и тепло. В этом случае ничто не мешает движению светового луча и его отражению от рабочей поверхности. Погрешность минимальна, соответственно, расчеты расстояния, площади, объема точны, а замеры делаются в рекордно короткое время.

Суть работы в том, чтобы навести на объект световой луч излучателя. Он дойдет до объекта и вернется в отражатель, откуда данные о расстоянии попадут в программу вычисления и на экран дисплея. Весь процесс занимает 2-4 секунды и не требует перепроверки.

Порядок работы с лазерной рулеткой:

— Включить кнопку «on/off»

— Выбрать точку отсчета (обычно с нижней панели, бывает от 2 до 4 точек) – кнопка «func»

— Выбрать единицу измерения (миллиметр, метр, метр кубический)

— Установить дальномер ровно (приставить его к стене, установить на штатив, выдвинуть специальную выдвижную скобу)

— Нажать на кнопку измерения и получить результат на дисплее.

В домашних условиях измерить расстояние, площадь или объем не составляет никаких проблем. Сложнее на больших расстояниях, то есть при геодезических измерениях и на стройке. В этом случае важна мощность источника излучения, необходим штатив для закрепления рулетки и фиксирование ее в точно горизонтальном (вертикальном) положении во избежание вычислительных ошибок

Лазерная рулетка помогает быстро и качественно измерить расстояния, площади, объемы, рассчитывает углы в разных плоскостях, показывает, как нужно передвинуться, чтобы получить самый точный результат измерения.

Правила пользования лазерной рулеткой

1. Никогда нельзя смотреть в излучатель и направлять свет на человека или животное, так как лазер разрушает сетчатку глаза
2. Следить за чистотой прибора, избегать попадания его в воду или долгого пребывания на солнце, чтобы не увеличить погрешность измерений.
3. На солнце нужно пользоваться защитными очками – так лучше будет виден луч.
4. Ремонтируют испорченные приборы, если гарантия закончилась, в мастерской по ремонту электроинструментов.
