Как верно отрегулировать карбюратор мотоблока

Настройка карбюратора: пошаговая инструкция

Провести настройку карбюратора мотоблока Каскад, который является самым важным элементом, а именно КМБ 5, не так сложно, как это кажется, на первый взгляд. Основная задача при самостоятельной работе – провести регулировку с соблюдением всех требований и инструкций. А действовать нужно в определенном порядке.

Сначала заводим двигатель и прогреваем его в течение нескольких минут. После вкручиваются до конца винты газа, и откручиваются они на полтора оборота назад. После устанавливают рычаг газа на самые маленькие обороты мотора, и устанавливается минимальная скорость движения мотоблока. После проведения такой настройки двигатель глушится. Для убеждения правильности регулировки нужно его завести, и если он работает практически без шума и перебоев, работа проделана правильно.

При выполнении подобных действий мотор обязательно должен находиться в эксплуатации.

Подобные мероприятия рекомендуется проводить в начале каждого сезона, особенно это касается мотоблока Каскад. Проверить оптимальность настройки можно и по свечам накала. Для этого необходимо после рабочего дня выкрутить их и просмотреть на наличие нагара и остатков топлива, если двигатель функционирует нормально, на них таких элементов не будет.

Устройство карбюратора мотоблока

Знание того, как именно устроен карбюратор для блока двигателя, поможет самостоятельно устранить любые неисправности, а также провести чистку и своевременную регулировку штатного топливного агрегата.

Структурно механизм состоит из:

• поплавок, который соединен со встроенным стальным клапаном, запирающим стреляющий штифт;
• Поплавковая камера с хромированными внутренними прорезями;
• дополнительная камера, необходимая для смешивания топлива с воздухом;
• Структура распределения топлива, оснащенная диффузором;
• Регулируемый дроссельный демпфер;
• стандартные топливные и воздушные магистрали из технической резины.

В зависимости от производителя и назначения бензиновой газонокосилки, ее карбюраторы могут быть оснащены дополнительными компонентами. Независимо от этого, топливный холас работает по тому же принципу.

Одним из важнейших компонентов механизма является поплавок, основная функция которого изначально заключается в регулировании количества топлива, необходимого для нормальной работы румпеля. Само топливо находится в поплавковой камере, и когда его объем уменьшается, поплавок открывает встроенный игольчатый клапан. Затем топливо поступает через игольчатый клапан в камеру, где поплавок поднимается и медленно закрывает клапан.

Карбюратор вашего механического румпеля имеет выпускной канал в поплавковой камере. Для правильной работы топливной сборки количество топлива в стандартной поплавковой камере должно постоянно поддерживаться на уровне, который на несколько миллиметров ниже положения выпускного канала.

Распылитель изначально выступает в роли своеобразного распределителя топлива, которое поступает из хромированной поплавковой камеры в стальную смесительную камеру. Смесительная камера используется для прямого обогащения топлива воздухом. Предварительно очищенный воздух поступает в него через встроенное входное отверстие.

Устройство

Мотоблок Крот представляет собой довольно типовую конструкцию без использования излишеств. Данная модель мотоблока начала выпускать в 1983 году в Москве, но затем производство данного агрегата расширилось, поэтому их стали производить еще и в Омске.

Оснащались они заводскими двигателями, мощность которых не превышала 2,6 л.с. Крепится он, как и редуктор, к раме при помощи обыкновенных болтов. Заявленной мощности не всегда хватало, поэтому многие владельцы Кротов приспособились к некоторым переделкам, меняя заводской мотор на более мощные модели.

Вообще, устройство мотоблока Крот выглядит следующим образом:

• Рамная конструкция, на которой располагается двигатель внутреннего сгорания и редуктор.
• Рукоятки управления, на которых находятся сцепление, а также регулятор оборотов двигателя.
• Колесная база, позволяющая свободно перемещать агрегат с места на место. При работе, данные транспортировочные колеса убираются.
• Почвенные фрезы, которые надеваются на выходные валы редуктора.

Боле подробно о мотоблоке Крот смотрите на видео:

Как мы видим конструкция очень простая, что позволяет самостоятельно производить ремонтные работы. А делать это возможно придется, потому что заводской двигатель не всегда работает в стабильном режиме.

Принцип работы мотоблока Крот выглядит следующим образом. Вращательный момент передается на редуктор, а затем и на два его выходящих вала через клиновый ремень. При нажатии сцепления, ремень натягивается, приводя в действие вал редуктора.

Данный вал редуктора, на котором находятся режущие элементы (почвенные фрезы), вращается вокруг своей оси, срезая почвенную корку, одновременно с этим измельчая и перемешивая её. Подобными поступательными движениями осуществляется движения мотоблока по поверхности земли.

В комплекте присутствует четыре почвофрезы, расположить которые нужно попарно, с каждой стороны вала. Кстати, есть возможность установки сразу шести режущих элементов, что повышает качество обработки земли.

Область применения данного и других мотоблоков, таких как Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза можно существенно расширить, если присоединить к нему дополнительное навесное оборудование. Присоединяется оно к агрегату через специальный кронштейн, находящийся сзади мотоблока.

Приобретать подобное оборудование придется отдельно, но благодаря ему открывается расширенный фронт работ:

• транспортировка грузов различного веса;
• обработка междурядных пространств грядок;
• окучивание и прополка грядок;
• заготовка сена для скота;
• посадка и выкапывание клубней картофеля;
• при помощи насоса можно осуществлять полив грядок и т.д.

Иными словами, с помощью мотоблока Крот, Садко, Дон, Хутер, Профи, Пахарь, Чемпион можно осуществлять фактически весь перечень сельскохозяйственных работ. Данное обстоятельство делает его незаменимым помощником для сельского жителя, использующего свой огород по полной программе.

Тип подвески — склизовая или катковая?

Да. Плюс склизовой подвески в том, что распределение давления на гусеницу равномерное по всей гусенице. У нас нет провалов, гусеница полностью натянута. На катковой подвеске есть точки давления – где каток, там и давит. В остальных местах гусеница проседает и теряет пятно опоры. Таким образом, склизовая подвеска увеличивает скорость по глубокому снегу. Еще плюс : склизовая подвеска максимально открытая и снег из нее выходит хорошо по сравнению с катковой. Есть большой минус склизовой подвески: если она не смазывается снегом, она начинает гореть и накладку склиза можно убить за 1 поездку, сжечь, стереть просто.

Как отрегулировать карбюратор на мотоблоке?

В технике разных производителей регулировка карбюратора мотоблока производится по-разному. Ниже рассмотрим, как правильно и точно настроить топливные узлы в сельхозагрегатах разных брендов.

Мотоблоки марки Каскад

Комплектация большинства фирменных моделей производства бренда Каскад включает карбюраторы марки КМБ-5 .

Чтобы настроить этот топливный узел, необходимо:

1. Слить остатки топлива из заводской поплавковой камеры;
2. Открыть штуцер и запустить воздух внутрь топливного узла;
3. Настроить положение заслонки дросселя именно таким образом, чтобы между ней и воздуховодом, расположенным под заслонкой, постепенно образовался аккуратный 2-миллиметровый зазор;
4. Зажать болты, отвечающие за настройку подачи топлива;
5. Начать поочередно медленно отворачивать винты, пока обороты силового агрегата не снизятся;
6. Поочередно медленно вкрутить винты обратно.

В результате пользователь добьется устранения провалов при работе двигателя и снизит расходы потребляемого им горючего.

Мотоблоки Нева МБ-1 и Нева МБ-2

Чаще всего в заводской конструкции моделей МБ-1 и МБ-2 марки Нева предусмотрены карбюраторы К-45 или их модификации. Порядок их настройки будет одинаковым.

Для заводских топливных узлов типа К-45Р регулировка должна выполняться следующим образом:

1. Вначале нужно до конца вкрутить заводские винты, предназначенные для собственноручной регулировки интенсивности подачи максимального и минимального газа;
2. Дальше нужно поочередно отвернуть каждый из этих стальных винтов;
3. Далее оператору необходимо будет завести и полностью прогреть силовой агрегат используемого мотоблока;
4. После этого потребуется откорректировать работу полностью исправного двигателя на минимально возможном холостом ходу;
5. При необходимости нужно повторить 2 предыдущих шага. Это нужно делать до тех пор, пока действие силового агрегата на минимально возможных оборотах штатного холостого хода не станет максимально стабильной;
6. Если после нескольких повторений результата достичь не удалось, значит винт регулировки и установки полного газа потребуется выкрутить и завернуть назад. Эту процедуру потребуется повторять до тех пор, пока мотор не возобновит свою работу.

Если многочисленные манипуляции с винтом регулировки и установки полного газа не принес желаемого результата, значит потребуется извлечь и осмотреть карбюратор. При необходимости нужно выполнить его ремонт или тщательную очистку.

Мотоблоки Агро

Для настройки штатного топливного узла в конструкции моделей этого бренда нужно:

1. Полностью вкрутить винты, изначально отвечающие за регулировку работы двигателя в режиме малого и полного газа. Сразу после этого каждый из винтов необходимо отвернуть на 1,5 оборота;
2. Запустить силовой агрегат и подождать 10 минут для его полного прогрева;
3. Отрегулировать непрерывную работу встроенного движка имеющегося мотоблока непосредственно на минимально допустимых оборотах холостого хода. Оператор должен начать поворачивать винт самостоятельной регулировки положения штатной дроссельной заслонки поочередно в разные стороны непосредственно до момента, пока работа ДВС не будет максимально тихой и стабильной;
4. Настроить количество топлива и всасываемого воздуха, которые подаются в поплавковую металлическую камеру карбюратора и цилиндр двигателя. Постепенное затягивание винта приведет к обогащению горючего всасываемым воздухом в заводской металлической поплавковой камере. Его медленное выкручивание, напротив, будет способствовать увеличению количества воздуха, который подается непосредственно в цилиндр. Более детально о настройке карбюратора мотоблока Агро расскажет видео .

Настраивать карбюратор мотоблока Агро нужно при появлении посторонних звуков со стороны мотора, а также при повышении объемов потребляемого топлива и образуемых выхлопных газов. Своевременная регулировка узла своими руками улучшит качество топлива, что приведет к повышению мощности и эффективности силового агрегата.

Уход за карбюратором, его замена и ремонт

Иногда, чтобы привести карбюратор для мотоблока в стабильное, рабочее состояние, недостаточно регулировки, необходимы ремонт либо замена.

Бывает так, что воздушная заслонка карбюратора закрывается не полностью. Для устранения этой проблемы следует осуществить контроль работы привода. Если обнаружены заедания – устраните их. Более того, учитывая, что карбюратор обеспечивает подачу топлива и, следовательно, приводит в движение сам мотоблок, следует внимательно следить за состоянием этой детали и правильно ухаживать за ней.

Чтобы избежать серьезной поломки карбюратора, необходимо постоянно следить за его работой. Кроме регулировки холостого хода, нужно регулярно чистить карбюратор и производить замену износившихся частей. Поскольку карбюратор взаимодействует с топливной горючей смесью и воздухом, причина его загрязнения может находиться либо в первом, либо во втором источнике.

Чтобы сделать степень загрязнения существенно меньше, можно использовать фильтры, которые следует чистить и менять по мере необходимости. Помимо этого, существенно влияет и качество топлива. Некачественная горючая жидкость может привести к повреждению деталей и преждевременной замене. Если возникла потребность, карбюратор к мотоблоку можно приобрести на автомобильном рынке или магазине. Его замену, регулировку и чистку также проводят специалисты.

В данной статье описана регулировка мотоблока, а именно основных его частей: карбюратора, клапанов и топливной системы. Процесс это нелегкий, поэтому мы также приложили несколько фото и видео.

Особенности регулировки карбюратора Каскад типа КМБ-5

• Из поплавковой полости нужно убрать весь бензин.
• Подаем воздушную смесь через штуцер подачи топлива.

Подтверждением правильной регулировки есть беспрепятственная подача воздуха в рабочем состоянии мотоблока и остановка продувки при переворачивании детали.

Регулировка карбюратора К-60 мотоблока Каскад

1. Устанавливаем дроссельную заслонку таким образом, чтобы у нас вышла щель между ее основанием и воздуховодом в 2 – 2,5 мм.
2. Зажимаем винты карбюратора.
3. Выворачиваем винты обратно только в 0,5 – 1 оборот.
4. В течение 5 минут прогреваем движок.
5. Во время отворачивания регулировочного винта ждем уменьшения частоты оборотов мотора.
6. Снижаем частоту вращения и плавно закручиваем винт до оптимального состояния.

Регулирование карбюратора К-45

Суть в принципе такая же, как и в предыдущих моделях:

1. Нам нужно добиться уменьшения частоты оборотов движка, управляя винтом упора дроссельной заслонки.
2. Далее нужно определить максимальное значение оборотов с помощью винта для корректировки топливной смеси на холостом ходу.
3. После выворачиваем винт обратно где-то на четвертую часть от достигнутого положения.

Такие манипуляции позволят работать мотору бесперебойно, устойчиво и без резких остановок.

Важно помнить о том, что для каждой модели есть своя настройка нормальной работы всех деталей. Чтобы качественно произвести ремонт своими руками, обязательно придерживайтесь всех указаний в инструкции производителя

Если же ее у вас нет, тогда стоит быть предельно внимательным при починке. Тем, кто не обладает специальными знаниями по сборке и ремонту такого технического оборудования лучше обратиться к специалистам в сервисный центр. Это поможет вам избежать многих проблем, а профессионалы быстро смогут все наладить.

Доставка по Москве

Для заказов в Москве мы предлагаем следующие варианты поставки.

• Самовывоз . Возможен для товаров, которые есть в на нашем складе по адресу Ильменский проезд 7А стр.8 или по предварительному заказу.
• Доставка курьером . Цена — 350 рублей . Доставка на следующий день рабочий день после оформления заказа

Бесплатная доставка в пределах МКАД доступна при сумме заказа свыше 5000 рублей

Доставка за МКАД и по Московской области

• Доставка в пределах 5 км от МКАД — 500 рублей
• 500 рублей +40 рублей за километр
• Доставка в пределах 5 км от МКАД — бесплатно
• Доставка свыше 5 км от МКАД — +40 рублей за километр

Доставка нашим транспортом в соседние области согласуется дополнительно.

Доставка по России

• При сумме заказа до 5000 рублей
• Доставка Почтой России с оплатой при получении. Цена — 350 рублей (включает все почтовые расходы. Почтовая доставка недоступна при сумме заказа свыше 5000 рублей.
• Доставка транспортной компанией . Осуществлятся только после полной оплаты заказа. Мы закажем забор груза силами любой транспортной компании по Вашему выбору. Мы работаем с большинством транспортных компаний в Москве. Оплата доставки по тарифам транспортных компаний.

При сумме заказа свыше 5000 рублей

Доставка транспортной компанией. Мы бесплатно доставим данный товар до терминала транспортной компании по Вашему выбору. Мы работаем с большинством транспортных компаний в Москве.

Основным узлом питания мотоблока является карбюратор. Он выполняет задачу подготовки топлива до необходимого уровня. Для его нормального функционирования регулярно проводится контроль нагрузки, проверка состояния исправности. Также много зависит от качества применяемого топлива и комплекта.

Требуется постоянно проверять двигатель Каскада

Регулировка карбюратора мотоблока

Нестабильность оборотов двигателя мотоблока говорит о том, что карбюратор нуждается в регулировке. Необходимость выполнения данной процедуры, как правило, возникает перед началом сельскохозяйственного сезона, когда техника длительное время не использовалась, либо же после него, когда мотоблок подвергался значительным нагрузкам длительный период времени. Перед тем, как приступить к регулировке, необходимо прогреть двигатель. Непосредственно процесс работы выглядит следующим образом:

• Винты, регулирующие малый и максимальный газ вворачиваются полностью, после чего ослабляются примерно на полтора оборота.
• Мотор запускается и около 10 минут прогревается.
• Рычаг, который контролирует работу силовой установки, должен быть установлен в минимальную позицию, но мотор останавливаться не должен.
• Винт, регулирующий заслонку дросселя, поможет отрегулировать минимальные обороты на холостом ходу, чтобы работа мотора была стабильной, без посторонних шумов и остановок.
• Вращение винтов дает возможность точно установить количество горючей смеси, которое попадает в мотор.
• Затягивание винта способствует обогащению смеси, тогда как его выкручивание, наоборот, увеличивает объем воздуха, попадающего в двигатель;

При помощи винта малого газа следует отрегулировать максимальные обороты на холостом ходу. Аналогичным образом следует поступить и с минимальными оборотами, пользуясь винтом упора заслонки дросселя. Суть такой регулировки заключается в том, что винт заслонки позволяет регулировать угол, на который она закрыта;

Рычаг, отвечающий за управление мотором, следует перевести в позицию “газ”. Если работа мотоблока по-прежнему не может быть названа стабильной, винт полного газа регулируется до того момента, пока не будет наблюдаться идеальный ход. Тем не менее, максимально допустимое число оборотов винта – 2.5.

Точность регулировки карбюратора может быть определена и по тому, как выглядит свеча зажигания после непродолжительной работы под нагрузкой. Если рабочая смесь идеальна, то на свече не будет ни нагара, ни следов топлива, которые говорят о слишком бедной, либо, наоборот, слишком богатой горючей смеси. Нужно, однако, заметить, что нагар или следы топлива на свече могут говорить не только о некорректной регулировке, но и о более серьезных проблемах мотоблока, среди которых неисправное зажигание или система охлаждения.

Регулировка зазора клапанов мотоблока

С течением времени, при значительных нагрузках, зазор клапанов двигателя мотоблока изменяется. Причина этого может заключаться в износе деталей. Недостаточное расстояние приводит к тому, что значительно меняются стадии газораспределения, в результате чего не удается достичь достаточной степени сжатия, силовая установка работает с перебоями и не выходит на заявленную мощность. В особо серьезных ситуациях можно наблюдать даже деформацию клапанов. Если зазор слишком велик, то фиксируются значительные механические шумы, фазы распределения газа также значительно изменяются, клапаны открываются на слишком короткое время, из-за чего цилиндр не заполняется должным образом, мощность падает, случаются сбои. Регулировка зазоров необходима сразу, как только работа двигателя стала некорректной или происходить со значительным шумом. В идеале, двигатель, на котором ведется регулировка, должен быть остывшим.

Итак, сначала необходимо добраться до маховика. Именно на этой детали отмечено значение верхней мертвой точки. Маховик скрыт под кожухом, а потому придется снять его. Перед снятием кожуха снимается масляная ванна воздушного фильтра. Облегчить задачу в процессе снятия кожуха можно, если зафиксировать все защелки при помощи резинок. Ключом раскручиваются все болтовые соединения, после чего крышка без проблем снимается.

Особенности устройства карбюратора мотоблока

В роли мотоблока выступает мощный силовой агрегат небольшого размера, который имеет дополнительное оборудование, позволяющее выполнять разнообразные функции. В основе подобной конструкции заложен бензиновый двигатель. Кстати, он может быть электрическим или дизельным. В основные части входит карбюратор, выполняющий функцию воспламенения топлива.

В моноблоках часто установлены такие типы:

1. Роторный. Данный тип встречается в двигателях с небольшой мощностью.
2. Плунжерный. Состоит такой вид карбюраторов из множества элементов и идеально подходит для мощных моторов.

Процесс работы осуществим из-за наличия поршня, бака с топливом, трубки Венури, соединяющего фитинга и игл разнооборотистых.

В этом видео вы узнаете, как отремонтировать двигатель Каскада:

Само функционирование проходит таким образом:

• движение поршня к вверху создает вакуум;
• карбюратор впитывает воздух, проходящий под давлением через трубку Вентури;
• образованное пространство без воздуха помогает топливу из бака попадать в двигатель, где оно проходит между иглами и поступает в гнездо выпускной трубки;
• надавливание на рычаги газа открывает доступ к топливу, которое контролируется основной иглой.

Мотоблоки Каскад с карбюраторами КМБ 5 считаются облегченной моделью. В ней устанавливается данное устройство для оптимизации функциональности двигателя. Подробней можно узнать о мотоблоке Каскад и регулировке карбюратора КМБ 5 на видео.

Очистка карбюратора

Чтобы отрегулировать уровень, карбюратор на мотоблок предварительно полностью очищают от грязи. Перед началом работ сливают топливо из бензобака. Для этого отвинчивают дренажную пробку либо снимают подающий шланг. Бензин сливают в чистую канистру или пластиковую тару. Перед обратной заливкой горючую жидкость желательно пропустить через фильтр. После опустошения топливного бака демонтируют подающий шланг, его высушивают и продувают сжатым воздухом.

ДУ закреплено непосредственно на головке блока цилиндров. Чтобы снять дозирующий механизм, с него демонтируют воздушный фильтр с подающим патрубком. Затем отсоединяют привод дроссельной заслонки, откручивают крепёж, вынимают карбюратор из посадочного места. Очистка ДУ:

1. Разбирают корпус фильтра-отстойника. В нижней части откручивают фиксирующий болт, вынимают стакан. Внутри него вычищают маслянистые отложения, всё тщательно протирают и сушат.
2. В нижней части корпуса сделана поплавковая камера. В её центре расположен главный топливный жиклёр, который выкручивают отвёрткой. Под ним находится небольшая втулка, которую также извлекают. Чтобы снять поплавок с закрывающей иглой, пассатижами извлекают опорную ось.
3. Корпус карбюратора (с предварительно снятыми пластиковыми деталями) и жиклёры на сутки помещают в ацетон или уайт-спирит. Полимерные компоненты промывают чистым бензином, чистят мягкой щёткой, затем тщательно высушивают.
4. Отмокшие детали очищают от налёта ветошью, а дозирующие отверстия – тонкой иглой или проволокой.
5. Сборку выполняют в обратном порядке.

Регулируем карбюратор КМБ-5 на мотоблоке Нева

Предоставленная схема позволит легко и просто собственными силами отрегулировать карбюратор модели КМБ-5 к мотоблокам Нева. Данная инструкция весьма понятна и проста. Выполняя четко каждый пункт, вы сможете легко возобновить работу данного устройства. Слово «карбюратор» производное от латинского «carboneum», переводящегося как углерод. Карбюратор для мотоблока выполняет функцию регулировки потока горючего и воздуха, оптимизируя при этом функциональность двигателя при постоянных оборотах и нагрузках.

Более 100 лет прошло с того времени, когда в столице Германии компания Siemens-Schuckert-Werke of Berlin выпустила первый запатентованный электрический мотокультиватор «Bodenfrasen». Со временем мотоблоки модифицировались и усовершенствовались, результатом этого стало появление бензиновых моделей. Основой двигателя такого вида стал карбюратор. Прямая задача этого элемента системы питания минитехники состоит в насыщении воздуха бензином (поскольку он состоит на 85% из углерода).

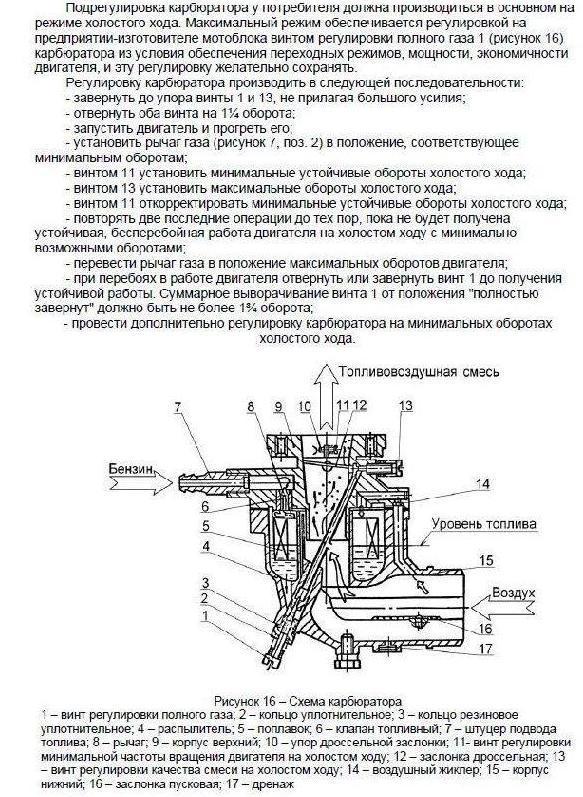

Подробное описание регулировки карбюратора

Карбюратор К-60 мотоблока «Каскад» мало чем отличается от карбюраторов других моделей. Он состоит из нескольких важных элементов:

1. Воздушный патрубок;
2. Защитный корпус;
3. Устройство утопителя;
4. Жиклер;
5. Винт упора заслонки дросселя;
6. Рычаг дросселя;
7. Крепежный фланец карбюратора;
8. Винт регулировки состава топлива холостого хода;
9. Штуцер топливоприемника с фильтром;
10. Камера поплавка;
11. Рычаг привода дросселя;
12. Пробка для слива остатков топлива;
13. Винт заслонки с пружиной;
14. Рычаг дроссельной заслонки.

Изучив устройство карбюратора, его будет намного проще отрегулировать. Для этого нужно действовать по такому алгоритму:

• Сначала нужно убрать весь бензин из камеры поплавка;
• После этого откройте штуцер для попадания воздуха в карбюратор;
• Затем установите дроссельную заслонку так, чтобы между ее основанием и воздуховодом под заслонкой образовалась 2-миллиметровая щель;
• После этого зажмите винты регулировки топливного хода;

• Открутите винты на 1 неполный оборот;
• Прогрейте мотор на протяжении 3 минут;
• Начните медленно отворачивать винты до понижения частоты оборотов двигателя;
• После этого также медленно вкрутите винты.

Выполненные процедуры помогут стабилизировать двигателя и устранить «провалы» в его оборотах. При работе нужно регулярно сверяться с инструкцией по эксплуатации мотоблока – так вы не допустите ошибок.

Чтобы мотор не всхлипывал сразу же после настройки, придерживайтесь плавного откручивания и вкручивания винтов. Если пытаться быстро вытащить винты, то это увеличит нагрузку на весь мотор при первых нескольких запусках мотоблока после настройки карбюратора.

Видео: Регулировка Регулятора Оборотов Мотоблока

На маховике вы можете видеть метки, обозначающие ВМТ, а также значения 5, 10 и 20 градусов. Отметка 20 градусов указывает на впрыск горючей смеси. Маховик следует подвести под верхнюю мертвую точку, руководствуясь соответствующим отделом. Крышка клапана откручивается и снимается.

В процессе настройки должны использоваться следующие инструменты:

• Отвертка;
• Гаечный ключ на 10;
• Клинок толщиной 0,1 мм.

Согласно техническому паспорту, зазор клапана двигателя блока цилиндров составляет от 0,1 до 0,15 миллиметра, и поэтому с помощью лопаты его можно очень точно отрегулировать. Однако следует отметить, что некоторые лезвия имеют толщину 0,8 мм, что недопустимо. Точное значение можно узнать с помощью микрометра или из информации на сайте производителя. Регулирование заключается в следующем:

Отвертка;
Ослабьте гайку, вставьте лезвие и начните затягивать;
Вы должны сосредоточиться на лезвии, осторожно затягивая гайку;
Регулировка выполняется до тех пор, пока не будет устранена свободная игра клапана. Это должно сидеть достаточно плотно.
В обратном порядке соберите кожух, установите масляную ванну на место.

Если все манипуляции были выполнены без ошибок, двигатель будет работать плавно и без лишних шумов

Если все манипуляции были выполнены без ошибок, двигатель будет работать плавно и без лишних шумов.

Неполадки с поступлением топлива в карбюратор

О том, что топливо поступает в цилиндр мотора, может свидетельствовать состояние свечи. Ее рекомендуется проверить, выкрутив из крышки цилиндра, заблаговременно отсоединив провод. Если свеча сухая, то это говорит о том, что топливная смесь не попадает в цилиндр. Если же вам удалось установить, что топливо поступает в карбюратор, то возможной причиной отказа двигателя от запуска может выступить загрязнение сетки фильтра карбюратора.

Иногда к неисправности приводит забивание жиклеров. При соблюдении описанных условий инструкция по ремонту мотоблока «Каскад» предусматривает необходимость съема карбюратора, разборки и прочистки элемента. Эти работы можно произвести, не посещая сервисной мастерской.

Другие неисправности карбюратора

Основные проблемы, возникающие при эксплуатации:

1. Подсос лишнего воздуха – возможно, потребуется заменить прокладку между головкой блока и карбюратором или подтянуть крепежные гайки. Также может быть изношен вал дроссельной заслонки, и придется его поменять. Если отверстия, в которые он вставлен, разбиты, придется заменить все устройство целиком.
2. Переполнение поплавковой камеры, которое вызывает поступление излишков топлива в камеру сгорания. В ряде случаев может проявляться недостаток топлива в камере. Во всех случаях следует проверять износ запорной иголки, поплавка и жиклеров.
3. Плохое поступление топлива в карбюратор. Следует проверить состояние топливного фильтра и отстойника, бензиновых шлангов и провести ревизию топливного бака. В тех случаях, когда бачок сильно проржавел внутри, лучше его заменить. В некоторых случаях целесообразно промыть емкость раствором каустической соды.
4. Повышенный расход топлива. Это может быть вызвано неправильной регулировкой системы подачи топлива. Следует попытаться настроить его, согласно инструкции.

В некоторых случаях потребуется произвести полную разборку карбюратора. Для этого нужно:

• демонтировать карбюратор с головы мотора;
• убрать остатки топлива из поплавковой камеры изделия;
• далее необходимо произвести ревизию поплавкового штуцера. Если бензин из него капает чересчур медленно, то штуцер обязательно следует продуть сжатым воздухом из компрессора или баллона;
• после этого нужно прокрутить штуцер на 180 градусов, если после этих манипуляций топливо перестало течь из карбюратора, это значит, что бензиновый клапан находится в полностью рабочем состоянии.

Теперь нужно обязательно проверить все жиклеры.

Для этого понадобится:

1. Открутить и вынуть винты, отвечающие за регулировку полного и малого газа.
2. Демонтировать нижнюю и верхнюю крышку корпуса устройства.
3. Промыть жиклеры, прочистить топливный краник.
4. Для промывания деталей лучше всего использовать обычный керосин (бензин), после этого рекомендуется продуть их сжатым воздухом из баллона.

Теперь нужно выложить детали карбюратора для их полного высыхания на чистой тряпочке.

Сборка устройства должна осуществляться в обратном порядке только с абсолютно чистыми и сухими запчастями.

Проблемы с карбюратором

Карбюратор мотоблока «Каскад» может оказаться загрязнен, в некоторых случаях может быть неправильно произведена его регулировка. Если это произошло, то данный узел снимается и прочищается, производится его регулировка, что должно быть предусмотрено инструкцией.

Может возникнуть и другая проблема, которая выражена в том, что воздух в карбюратор поступает в недостаточном объеме. Это может произойти по причине загрязнения воздушного фильтра, в конечном итоге топливная смесь получается переобогащенной. В процессе эксплуатации вы должны производить периодическую очистку воздушного фильтра, чтобы исключить описанную неприятности. Однако если использование оборудования производится при чрезмерно пыльных условиях, то может потребоваться и более частая очистка.

Вы должны проанализировать, в каком состоянии находится воздушный фильтр. В зависимости от материала в основе, нужно избавить элемент от грязи одним из подходящих способов. Если карбюратор мотоблока «Каскад» стал получать воздух в недостаточном количестве, то может потребоваться очистка бумажного фильтра, что производится легким постукиванием или продуванием. При наличии поролонового фильтра можно промыть его, а после хорошо просушить. Сетчатый фильтр продувается пылесосом. У данных элементов есть свой срок эксплуатации, как только он будет выработан, узел необходимо поменять.
