Как собрать шуруповерт Makita

Ремонт редуктора шуруповерта «Макита» (схема)

Для съема редуктора нужно разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку запуска, кнопку переключения реверса, отсоединяем болты крепления мотора к редуктору. Потом необходимо вытащить содержимое редуктора (разные шестерни), шайбу переключателя скоростей

При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, размещенным по окружности корпуса редуктора. Для которого предназначена конструкция их истертости, редуктор не будет иметь возможности делать свою функцию: неправильно работает переключатель скоростей

Для восстановления зубьев нужно использовать болты маленького размера, вставив их в район уникальных пластмассовых. Собирать редуктор нужно в оборотной последовательности. Схема редуктора представлена на рисунке ниже. У него представлена общая схема редуктора.

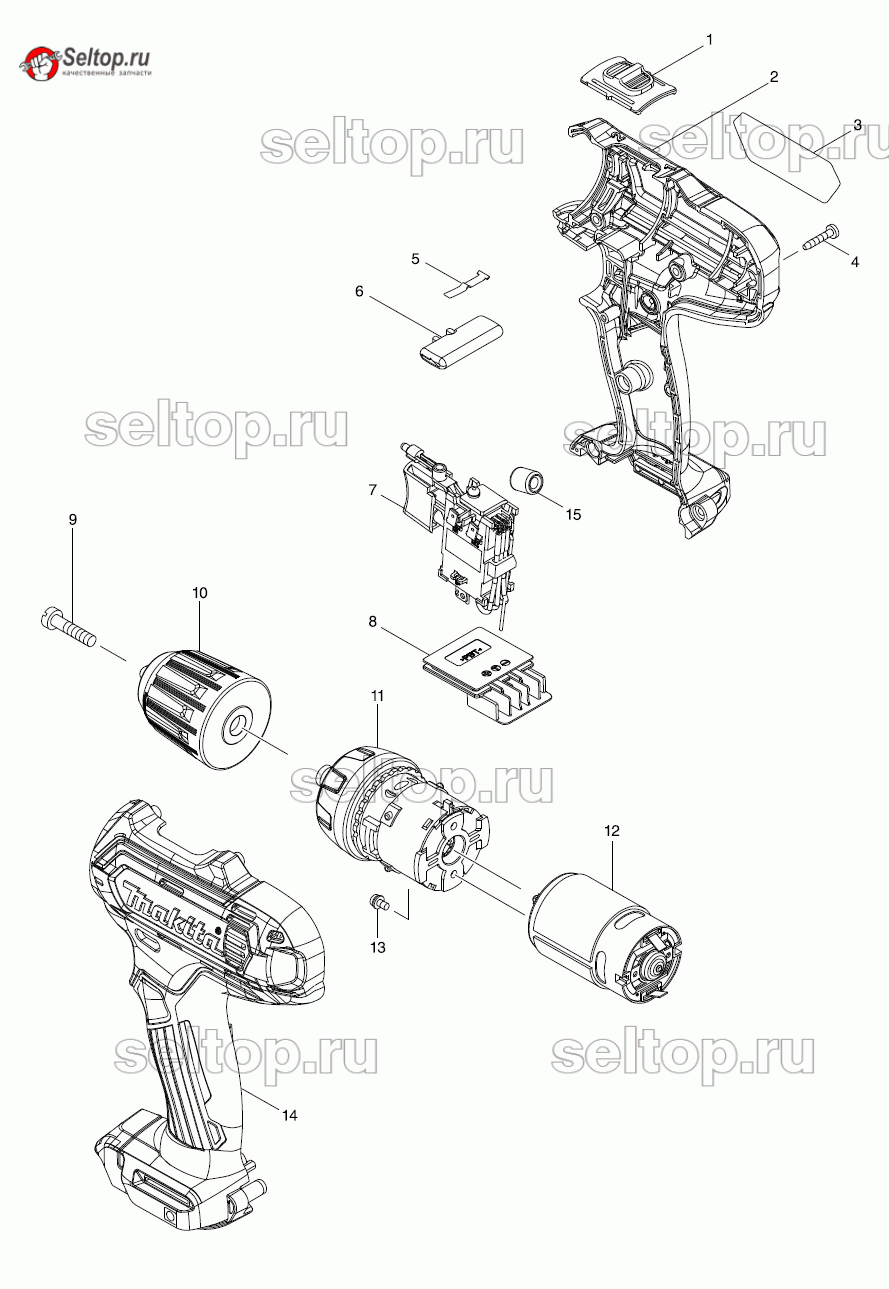

9.Замена щеток на шуруповерте «Макита».

При работе на щеточном шуруповерте со временем происходит естественный износ щеток. Они находятся внутри электродвигателя и имеют графитовую основу. Конечно сейчас уже изобретены бес щеточные шуруповерты. Что навсегда избавляет от этой проблемы. Но вернемся к нашей замене щеток. Стоят они не дорого и заменить их можно самостоятельно. Требуется разобрать шуруповерт. В электродвигателе заменить щетки.можно так же изготовить щетки своими руками, вытащив их из любого нерабочего электродвигателя и довести до нужных размеров при помощи напильника. После замены щеток соберите шуруповерт обратно и долгой работы вашему двигателю.

Быстрозажимной патрон «Макита»

Таковой патрон применяется для зажима биты с цилиндрическим хвостовиком. Такой патрон отличает легкость установки. Он устанавливается практически одним движением руки. Применяется для сверл поперечником от 1-го до 10 мм. Это подвижный элемент конструкции в инструменте, потому он нередко ломается. Чтоб его разобрать, требуется прочесть советы, описанные сначала статьи, по разборке патрона с помощью шестигранного ключа и крестовой отвертки. Стоимость этого изделия составляет около 20 у. е.

Материал данной статьи вышел большим. Тут мы обрисовали нашему клиенту остается вероятные задачи, возникающие при эксплуатации шуруповертов конторы «Макита», поведали, как их убрать своими руками, раздельно побеседовали о различных конструктивных элементах, составляющих базу хоть какого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Возлагаем надежды, что информация будет для вас полезной.

Читать также: Станки для гаража из китая

10.Ремонт и замена быстро зажимного патрона шуруповерта «Макита».

Патрон служит для фиксации биты, сверла или различных насадок. Как снять патрон я вам рассказал выше. Принцип работы патрона вы можете увидеть на схеме. Состоит он из деталей: рукав, основание, подвижные губки, шайба, подшипник, зубчатая гайка. Одна из частых поломок патрона это заклинивание устройства. Во время работы кулачки перестают сжиматься полностью. Решит эту проблему можно попробовать не разбирая патрон. Попробовать ударить по патрону молотком с лицевой стороны. Если не помогает. То придется разбирать шуруповерт. После того как вы снимите патрон его необходимо разобрать.и просмотреть все детали на износ. Очень часто бывает, что причина слизанные зубцы на муфте. Нужно заменить муфту и вернуть все на место. Для того, чтобы не получить ремонт патрона, как сюрприз ,старайтесь чтобы во время работы в патрон не залетали опилки и мелкие стружки дерева и металла. Своевременно смазывайте его. Так же вы всегда можете принести свой шуруповерт на ремонт в сервисный центр, и воспользоваться услугами профессиональных мастеров по ремонту шуруповертов в Уфе. В нашем магазине складе. Следуя нашим вы сможете произвести ремонт шуруповерта «Макита» своими руками. Материал подготовил мастер Роман.

Поломки сетевого шуруповерта

Часто проводные устройства перестают работать из-за повреждений провода или вилки. Осмотрите вилку на наличие окалины и проверьте шнур, нет на нем заломов и повреждений оплетки.

Если прибор искрит во время работы, то неисправность кроется в электрощетке, якоре или коллекторе двигателя.
Если шуруповерт включается сам по себе, значит у него неисправна кнопка включения.
Если патрон стал давать заметный люфт, значит поврежден редукторный вал устройства.
Если бита или насадка не снимаются, значит заклинило кулачки.
Если патрон прокручивается, значит неисправен редуктор.
Если не работает трещотка, нужно проверить штифты, пружину и лепестки блокиратора.

Как отремонтировать шуруповерт Makita

Одной из самых частых проблем шуруповерта Makita является проблемы с работой первой скорости. При этом на второй скорости все функционирует прекрасно. Данная проблема связана с неисправностью редуктора инструмента, который не дает эффективно пользоваться первой скоростью. Рассмотрим, как избавиться от этой проблемы и отремонтировать шуруповерт.

Разборка редуктора

Первым делом необходимо разобрать сам инструмент и отделить редуктор

Теперь важно убрать все лишние на данном этапе детали. Для этого достаточно просто высыпать все шестеренки из редуктора

Стоит отметить, что если нет информации о точном местоположении каждой детали, лучше разбирать его последовательно и аккуратно.

Записывать и отмечать расположение шестеренок. Это необходимо для качественной сборки редуктора после проведения ремонтных работ. Также можно воспользоваться обучающими видео или статьями.

Вкручивание болтов вместо зубьев

После того, как все шестеренки будут удалены из редуктора, глазу откроется внутренняя часть устройства. Учитывая специфику проблемы, скорее всего мастер увидит, что все пластиковые зубья на внутренней части оказались сточенными. Это происходит при длительной эксплуатации устройства, или же при грубом нарушении правил использования. Пластиковые зубья достаточно мягкие, так что под воздействием температур и постоянной механической нагрузки они попросту стачиваются. Это приводит к тому, что главной шестерне не за что зацепиться и она начинает прокручиваться.

Для починки и восстановления работоспособности необходимо восстановить зубья. При этом нет необходимости восстанавливать все зубья, а достаточно установить два железных.

Для осуществления желаемого понадобится сверло, маленькие болтики и бормашинка. Желательно использовать бормашинку с алмазным напылением, так как она позволит эффективно сточить лишнюю часть болта за относительно короткое время.

Порядок выполнения работ:

На месте расположения пластикового зуба просверливается отверстие в боковой стенке редуктора. Необходимо использовать сверло чуть меньшего диаметра, чем диаметр болта. Так можно будет вкрутить его с усилием и обеспечить надежное закрепление.
Нужно просверлить два отверстия по диагонали, чтобы обеспечить надежное удержание редуктора и стабильную работу инструмента. Таким образом, нагрузка будет распределена по двум зубьям.
Во время сверления желательно направлять сверло немного вниз, чтобы потом болт не торчал кверху. Иначе придется гораздо дольше обрабатывать его бормашинкой.
Теперь необходимо с усилием вкрутить болты в полученные отверстия.

После проведения всех этих манипуляций заготовки зубьев будут готовы. Теперь необходимо должным образом обработать их и придать соответствующую форму. Это делается при помощи бормашинки.

Использование бормашинки

Бормашинкой болты обрабатываются с боков и, в случае необходимости, укорачиваются по длине. Необходимо придать болтам форму настоящего зуба и предусмотреть установку венца без помех.

Важно! Не рекомендуется во время работы бормашинкой перегревать болт. Иначе он может сильно нагреться и расплавить окружающий пластик

Корпус редуктора деформируется, что приведет к более серьезным проблемам. Так что во время работы нужно делать перерывы. Чтобы дать болту остыть.

Как только зубья будут готовы, венец редуктора можно вставлять обратно. Если все сделано правильно, то он вставится без каких-либо помех. Двух зубьев обычно хватает для восстановления работоспособности редуктора, так что вкручивание большего количества болтов не логично.

Особенности конструкции инструмента

Шуруповерт представляет собой ручной электрический инструмент для закручивания или выкручивания крепежных элементов винтового типа. Прямое его назначение – работа с шурупами. Достаточно часто шуруповерт применяется в качестве дрели (для сверления), что и приводит к выходу его из строя. Дело в том, что данный аппарат имеет механизм торможения вращательного момента при чрезмерной нагрузке, а скорость вращения его патрона значительно уступает скорости вращения патрона дрели. Это создает перегрузки, способные привести к поломке и износу деталей.

Практически все подобные аппараты имеют однотипный принцип работы и отличаются лишь дизайном корпуса и размещением элементов. Любые шуруповерты включают в себя корпус, рабочий инструмент (патрон), электрическую и механическую системы. Патрон принадлежит к кулачковому виду и устанавливается на главном валу, на который с помощью редуктора подается крутящий момент от электродвигателя.

Устройство шуруповерта: 1 – выключатель; 2 – устройство реверса; 3 – транзистор; 4 – двигатель; 5 – редуктор.

Электрическое питание аппарата обеспечивается от электросети или встроенных аккумуляторов. Электрическая система состоит из электродвигателя, пускового кнопочного элемента с регулятором мощности и устройства, обеспечивающего реверс. Сердцем инструмента является однофазный двигатель коллекторного типа под напряжение 220 В. Пуск его проводится с помощью конденсатора, а напряжение снимается с контактных щеток.

Кнопка включения сочетается с регулятором скорости, основой которого является транзистор (генератор), установленный на плате управления. При разном нажатии пусковой кнопки изменяется сигнал, открывающий транзистор, который соответственно изменяет напряжение на входе электродвигателя.

Механическую составляющую представляют редуктор и механизм регулировки усилия. Редуктор планетарного типа осуществляет передачу крутящего момента с вала электродвигателя на главный вал с уменьшением скорости вращения. Редуктор содержит кольцевую и солнечную шестерни, сателлиты и водило. Возможность управления частотой вращения вала зависит от многочисленности ступеней (сателлитов). Обычно применяются редукторы с 2-3 ступенями.

Регулятор усилия обеспечивает нужную нагрузку на шуруп при разных условиях работы инструмента. Предусматривается до 16 позиций, что оптимизирует закручивание шурупа в материал различной плотности. Механизм снимает нагрузку при полной закрутке шурупа. В механическом подразделе шуруповерта следует особо отметить важную роль подшипников, обеспечивающих плавный ход вращающихся частей.

Где производятся электроинструменты Makita

Так как продукция марки Makita производится по лицензии в нескольких странах, необходимо знать, как определить заводское изготовление по номеру, указанному на приборе, и отличить его от работы частного предпринимателя. Страна-производитель будет указана на шильдиках, закрепленных на корпусе инструмента и кейсе для хранения

Оригинальная маркировка и страны, где действительно есть :

Маркировка	Страна
A	США(USA)
D	Германия (Deutschland)
E	Япония (Japan)
G	Великобритания (GB)
R	Румыния (Romania)
Y/K	Китай(China)

Сейчас на рынке можно встретить «серые» модели электроприборов. Они оригинальные, но на них присутствует не вся маркировка. Главное отличие заключается в том, что такие инструменты «Макита» ввезены на территорию страны нелегально. Даже не смотря на свою подлинность, эти модели не поддерживаются производителем. Поэтому, гарантийного ремонта не будет.

Немного о том, как переделать АКБ с кадмия на литий и кому это нужно

Поговорим о том, как переделать аккумулятор самому с одного вида батареек на другой. В интернете есть множество видео на эту тему, где очень много говорится о том, какие плюсы имеются от того, если в шуруповерте стоит именно литий. Однако если вы не используете инструмент интенсивно и постоянно, смысла в литиевой батарее абсолютно нет. Литий-ионные аккумуляторы имеют свойство более быстрого «старения», чем кадмий, и попросту не успеют выработать свой ресурс при условиях, если инструмент применяется от случая к случаю.

Переделка аккумулятора шуруповерта с применением литиевых АКБ может быть необходима профессиональным мастерам, которые ежедневно используют инструмент и нуждаются в мощных источниках питания. Конечно, при большом желании можно перепаять батарею на литий, но будет ли это целесообразно — решать только вам. Подробнее о том, какие аккумуляторы лучше для шуруповерта →

Таким образом, можно не только разобрать аккумулятор любого шуруповерта, но и спаять из двух связок одну, которая прослужит максимально долго, и вам не придется покупать новую АКБ в ближайшее время.

Работа переделанного аккумулятора при условии правильно спаянных элементов будет ничуть не хуже. Главное — относиться к процессу с терпением и максимальной внимательностью, чтобы при первом опыте довести дело до конца с минимальными потерями и припаять все правильно. Если же получится все собрать — это станет дополнительным стимулом для того, чтобы и дальше продолжать свои опыты в области электроники. Соберите батарею самостоятельно один раз — и вы сможете в дальнейшем сэкономить на покупке новых аккумуляторов для шуруповерта.

Разбираем аккумулятор лопаткой или канцелярским ножом

Для тех, кто не привык работать киянкой и хочет, чтобы процесс разборки аккумулятора выглядел более тихим и щадящим, можно предложить воспользоваться небольшой металлической лопаткой или канцелярским ножом. Главное, чтобы они не имели острых краев, как крупная отвертка, которая легко может повредить пластмассу.

Вначале следует полностью пройтись ножичком по периметру всего блока, чтобы ослабить шов, и только после этого маленькой отверткой можно начать «подковыривать» гибкий пластик. Метод ничуть не менее кропотливый, чем первый, и, если человек недостаточно опытен, могут остаться повреждения на пластмассовом корпусе

Однако если работать максимально осторожно, есть возможность обойтись без «потерь» и в этом случае

Ремонт электрической схемы

Проблемы с электроникой выражаются в невозможности включения инструмента, отказа переключений реверсного режима, проблемах при регулировке количества оборотов.

При проведении диагностики электронной части надо иметь определенные навыки работы с электрическими сетями и схемами. И тогда удастся починить инструмент хитача, зубр или любой другой.

Читать дальше: Алюминий или медь радиатор охлаждения

Если инструмент не реагирует на кнопку «Пуск», то начинают поиск неисправностей с аккумулятора.

Сначала аккумулятор надо попытаться зарядить в зарядном устройстве. Затем измерить напряжение батарей с помощью мультиметра. Величина напряжения должна точно совпадать с заявленным номиналом батареи. Если показатель гораздо ниже, то необходимо определиться какой элемент неисправен: зарядное устройство или аккумулятор.

Зарядное устройство тоже проверяется тестером. К клеммам зарядного устройства подключается мультиметр и меряется напряжение при холостом ходе. Величина напряжения должна быть выше на несколько значений (до двух вольт), чем номинальное напряжение, написанное на корпусе устройства. При отсутствии напряжения однозначно неисправен зарядник.

Менять элементы аккумулятора имеет смысл, если в наличии есть лишний неработающий аккумулятор. Тогда недостающие элементы можно вытащить из него. Приобретение новых элементов необоснованно, потому что их цена сопоставима со стоимостью нового аккумулятора.

Для починки зарядного устройства необходимы более глубокие знания электроники.

Если аккумуляторы с зарядным устройством нормальные, инструмент следует аккуратно разобрать.

При разборке нужно запоминать, как были собраны детали, чтобы потом правильно их собрать.

Правильней всего перед началом ремонта и диагностики зарисовать схему расположения узлов, контактов, шурупов, пружин.

Визуально осмотреть контакты. Нет ли среди них потемневших. При обнаружении темных или грязных контактов нужно их зачистить наждачной бумагой

Отдельное внимание надо уделить качеству пайки

От пусковой кнопки к клеммам батареи тянутся два проводочка. При вставленном аккумуляторе меряется напряжение входов кнопки. Если есть напряжение, блок питания вынимается и закорачиваются входы к батарее. Измеряется сопротивление на кнопочном входе. Вариант, когда показатель сопротивления близок к нулю означает, что кнопка в порядке.

Если кнопка работает, значит, проблема в других узлах схемы либо в щетках. Если же мультиметр показывает обрыв, то необходим ремонт кнопки или ее замена. Чаще всего испорченной оказывается кнопка, поскольку она является наиболее активно используемой.

При неработающем реверсе порядок действий проходит по аналогичной схеме. Щупы тестера прикасаются ко входу кнопки и контакту мотора. После чего рукоятку переключателя приводят в активное действие. Если сопротивления нет, то проблема в контактах реверса. Если стрелка прибора отклонится, то реверс исправен.

Нет регулировки оборотов, но при этом электродвигатель показывает максимальную скорость? Значит, не работает либо кнопка, либо регулирующий транзистор.

Если после проверки всей электрической цепи проблемы не обнаружены, но шуруповерт не работает, то существует вероятность, что неисправность связана с щетками. Щетки во время интенсивной работы инструмента стираются. При уменьшении длины на сорок процентов щетки требуют замены. Их возможно припаять, но припой должен быть только тугоплавкий.

После устранения вышеперечисленных проблем, проверяется работа устройства. Если работоспособность не восстановлена, значит, надо проверять электродвигатель.

Диагностика электродвигателя

Для этого двигатель отсоединяют от кнопки и замеряется величина сопротивления двигателя. Когда прибор «молчит», значит, произошел обрыв намотки. Надо менять двигатель либо перематывать обмотку.

Чтобы убедиться в работоспособности якоря, измеряют сопротивление на двух рядом стоящих пластинах коллектора. Необходимо последовательно, по всей окружности прозвонить все пластины. При нахождении двух пластин, у которых сопротивление значительно выше нуля — якорь неисправен. Требуется замена или ремонт.

Сделайте ремонт отвертки самостоятельно

Чтобы устранить неисправность большинства отверток, его необходимо разобрать, т.Е. Снять корпус и отсоединить основные компоненты друг от друга.

Как разобрать отвертку

Отвертка разбирается в следующей последовательности:

Выньте аккумулятор.
Удалите винты, которые соединяют две половины корпуса.

Корпус отвертки состоит из двух частей, соединенных большим количеством винтов. Чтобы разобрать его, нужно найти все точки крепления

Снимите его верх.
Удалить контент.
Отключить кнопку.

Кнопка отвертки является неотъемлемой частью механизма переключения, который подключен к двигателю, поэтому при отсоединении кнопки от гнезда на корпусе необходимо соблюдать осторожность, чтобы не сломать провода. Чтобы отсоединить зубчатую отвертку от ее двигателя, необходимо открутить четыре винта, расположенных в месте соприкосновения двух пластиковых оболочек

Снять коробку передач.
Отсоедините двигатель, трансмиссию, регулятор и патрон.

Чтобы отсоединить зубчатую отвертку от ее двигателя, необходимо открутить четыре винта, расположенных в месте соприкосновения двух пластиковых оболочек.

Видео: как разобрать отвертку

Ремонт картриджей

Картриджи в разных моделях отверток могут незначительно отличаться друг от друга. Их можно прикрепить к валу тремя способами:

Конус Морзе.
Резьбовое соединение.
Резьбовое соединение с крепежным винтом.

Чтобы определить, как прикрепить картридж, прочитайте надпись на его гильзе:

Маркировка «1-6 B10» означает конус Морзе. Используются насадки с диаметром хвостовика от 1 до 6 миллиметров. Кодировка «B10» указывает на размер конуса. Возьмите молоток и выбейте патрон, ударяя по корпусу;
Метки «1,0–11 M12x1,2» или «2–13 мм ½-20 UNF» означают метрическую и дюймовую резьбу.

READ Как Собрать Поршневую На Stihl 180

Если картридж имеет резьбу, выполните следующие действия:

Отпустите кулачки картриджа.
Если внутри есть винт, отвинтите его по часовой стрелке (винт имеет левую резьбу).
Возьмите 10 мм шестигранный ключ.
Вставьте короткий край в патрон и плотно зажмите его в кулаки.
На низких скоростях запустите и немедленно выключите отвертку, чтобы длинный край шестиугольника упал на стол. Вместо того, чтобы включить устройство, вы можете просто ударить ключ молотком. Нить движется, и картридж откручивается.

Чтобы извлечь картридж, удерживайте в нем шестигранный ключ и запускайте двигатель на низкой скорости, пока ключ не войдет в стол.

Видео: как снять резьбовой патрон с шестигранным ключом

Если эти способы не помогают, снимите отвертку и снимите коробку передач. Возьмите L-образный трубчатый ключ (обычно 19-дюймовый) и открутите зажимной патрон, удерживая болты, крепящие редуктор с помощью гаечного ключа на задней стороне. Это придаст необходимый акцент, с помощью которого вы можете открутить картридж вручную.

Видео: как снять патрон с помощью гаечного ключа

Чтобы разобрать картридж, нужно снять колпачок у его основания. Пластиковая пробка аккуратно выдвигается ножом. Металл. Выбит ударами молотка по основанию патрона:

Возьмите большой болт, вставьте его в картридж и слегка затяните, чтобы выровнять. Головка болта должна выступать на два-три сантиметра над патроном.
Вверните головку болта. Картридж выскочит из корпуса.

Видео: снятие пластиковой заглушки с держателя отвертки

Общие проблемы с картриджами:

Криво зажимает кусочки;
Игра между битами и камерами;
Кулаки выпрыгивают.

Чтобы выяснить причины и устранить их, выполните следующие действия:

Разберите картридж.
Снять двухкомпонентную гайку.
Открутите зажимные губки.
Проверьте состояние резьбы на гайке и кулачках, замените дефектные детали.

В процессе работы с кулачками или распылительной гайкой, которая контролирует их работу, нить может развиться или развалиться, после чего эти детали необходимо заменить.

Соберите картридж в порядке, обратном разборке.

Видео: разбор и ремонт картриджа с металлической заглушкой

Никель-кадмий (Ni-Cd). Их можно заряжать много раз, но они имеют эффект памяти. Если вы не дождетесь полной разрядки и не начнете заряжать аккумулятор, его емкость будет постепенно уменьшаться. Обращайтесь с аккумулятором перед его первым использованием. Разрядите и зарядите его три раза, чтобы максимизировать мощность.
Гидрид никеля (Ni-MH). Особенностью таких батарей является менее выраженный эффект памяти, но высокий ток саморазряда. Если вы собираетесь хранить отвертку без использования более месяца, обязательно полностью зарядите аккумулятор.
Литий-ионный (Li-Ion). Эти батареи быстро заряжаются, но не переносят мороз. Они могут быть заряжены, когда это удобно.

Ремонт редуктора шуруповерта «Макита» (схема)

Неисправности шуруповерта «Макита»

Более нередкие поломки шуруповерта конторы «Макита» последующие:

Не врубается шуруповерт. Здесь ну что же что остается сделать нашему клиенту ясно. Сперва необходимо оглядеть аккумулятор, кроме того контакты и соединения в корпусе, проводку. Выполнить проверку для вас поможет мультиметр.
Не работает кнопка реверса. Это значит, что вы не можете или закручивать, или выкручивать саморезы и болты. Тут вам необходимо проверить мультиметром сопротивление кнопки, поставив щупы на входной и выходной провода кнопки.
Не работает регулятор оборотов. В данном случае обороты будут или повсевременно понижены, или повсевременно завышены. Тут будут виноватыми регулирующий транзистор либо щетки. Нужен зрительный осмотр деталей.

Читать также: Круг для резки алюминия

Как разбирается патрон + (Видео)

Если фиксирование патрона конусное, тогда убирается он просто – путем аккуратных ударов молотком по блок-корпусу. Если крепеж резьбовой, понадобятся следующие шаги:

По часовому направлению выкручиваем винтик с левой резьбой.
Сдавливаем шестигранник в тисках, кладем на него ключ и производим удары молотком. Подобным образом патрон должен сдвинуться с исходного положения. Можно выбрать еще один вариант:
Положить шуруповерт на ровную поверхность, на стол, например.
Включить его.
Понаблюдать, сдвинулся ли патрон со стола. при ударах шестигранника.

Также случается, что все перечисленные выше методы не работают, и тогда остается одно – разобрать шуруповерт, после чего:

Изъять редуктор и шпиндель;
Расположить узел в зажимы тисков;
Возьмите трубный ключ, а затем отсоедините патрон.

А если в редукторе обнаружился мусор, тогда нужно так и поступать.
