Торцовочная пила своими руками по дереву

Пила из различного металлолома

Это достаточно увесистый инструмент на столе из металла. Дабы работать с ним, необходимо приложить определенные старания. Но в итоге торцевание происходит постепенно, без толчков, легко.

Теххарактеристики:

Мощность электрического двигателя — 2,3 кВт.
Скорость вращения — 2800 об./мин.
Высота пропила 0,08 м.

Что нужно для сборки:

электрический мотор 0,9 кВт;
лист;
уголок;
швеллер;
шарниры;
сильная пружина;
напильник;
сварочный аппарат;
шлифовальная машина.

Станина исполнена из направляющих, уголка, стоек от кровати. Плоскость для работы — лист металла: в нем сверлим отверстие, торцы зачищаем напильником. Маятниковую стойку варим из швеллера, поставленного на металлический лист, ее высота приблизительно 0,8 м. Подставка для электрического двигателя выполняется в виде плиты, поставленной на шарниры.

При установке мотора используют пружину как стабилизирующее устройство. Можно не задействовать маятник и ремни. Последние контролируются обыкновенным болтом, маятник же изготавливается из металла. В качестве режущего инструмента ставят диск 0,42 м. Торцовка — довольно опасный агрегат, делая ее собственноручно, нужно заботиться о защищающих устройствах, так как ошибок при работе самодельного станка намного больше.

Нюансы использования самодельной циркулярки

Следует не упускать из виду, что болгарка по своему основному назначению – углошлифовальная машинка.

Поэтому, используя ее в качестве самодельной циркулярной пилы, нужно обратить внимание на нюансы

Длительность непрерывного резания не должна превышать 15-20 минут во избежание перегрева двигателя.
Штатная защита на диске никак не подходит для циркулярной пилы. Защитный кожух можно использовать от настоящей циркулярки или изготовить самостоятельно.

Следует помнить, что скорость вращения шлифмашинки может быть более 10000 оборотов в минуту – это в несколько раз превышает скорость деревообрабатывающих станков. При такой скорости древесина начинает дымиться. Кроме неприятного запаха, возможно возгорание.

Как сделать

самодельный торцовочный станок (торцовку) по дереву своими руками

Конструкция торцовки идентична с дисковой пилой, установленной над рабочим столом. Диск должен выступать над столом не более чем как сделать из ручной циркулярной пилы. Основные ее преимущества: компактность и малый вес. Сделайте его своими руками из циркулярной пилы и остатков 2 как сделать циркулярку. Благодаря этому используют пилы не только в мастерских, но и на строительных площадках. К сожалению, сделанные своими руками инструменты довольно громоздки и тяжелы. Эксплуатировать их удобно в стационарном режиме.

Инструмент можно снять со стола и использовать болгарку по обычному назначению.

Поворотное устройство инструмента устанавливается на ось поворота автомобильного колеса (шкворень), он удерживается шарикоподшипником на 150 мм (если получится найти больше — подойдет).
На наружную сторону подшипника сваркой крепим ушки для фиксации на основании. Фиксируется он посредством винтов М6.
Для предохранения от стружки обойма прикрывается коробом.
Протяжку делаем из амортизаторов от грузовика (подойдут сломанные). Из них выливается масло, просверливаются отверстия для вентиляции, которые следует затянуть сеткой от пыли и стружки.
Чтобы при начале работы не ощущался рывок, пила дополняется модулем плавного пуска, который слегка уменьшает оборотистость.
Последний этап работ — изготовление защиты для диска.

очень шумно работает;
для регулировки точности пропилов дерева используют обрезки брусков, после чего тяга фиксируется жестко и можно работать начисто.

Преимущества и недостатки самодельных торцовок

Изготовление инструмента своими руками экономит средства. Например, на доработку болгарки потрачено около 500 рублей. Стоимость самодельного стола и пильного механизма доступна большинству мастеров;
основные параметры: глубина пропила, частота вращения, диаметр диска, мощность двигателя, размеры стола, подбираются под собственные потребности;
собрав инструмент своими руками, мастер легко найдет причину неполадок и устранит ее.

От качества исходных материалов зависит срок службы инструмента, а самоделки обычно собирают из всякого хлама;
торцовки домашнего изготовления редко бывают достаточно мощными. Ведь для качественной работы оборудования необходим тщательный подбор деталей;
иногда средства, сэкономленные на приобретении заводского инструмента, затрачиваются на ремонт и доработку самодельного;
мастера часто экономят на своей безопасности, не оснащая стол и пилу защитными приспособлениями;
Заводские пилы оснащены градуированной шкалой, точно указывающей угол распила дерева. На домашнем устройстве сложно соорудить такой механизм.

Еще несколько удобных и интересных самоделок, среди которых отличная стационарная, мобильная и сделанная за пару минут из нескольких фанерок и шурупов:

Торцовочная пила, сделанная своими руками, зачастую не уступает заводской. Изготовление с чертежами такого агрегата вы можете посмотреть ниже. Устройство подобных пил похоже на дисковые. Их преимущества – ограниченная масса и габариты. Ввиду этого их применяют не только в гаражах, но и на стройплощадках. Инструмент нужен для одной цели — резка торцов досок под разными углами. Благодаря тому, что во время работы деталь закреплена, срез выходит ровным.

Люди, которые имеют дело с деревообработкой, отдают предпочтение самодельному агрегату. Пилы, выполненные собственноручно, по своим чертежам, можно использовать длительное время. Агрегат представляет собой дисковую пилу, устройство которой дает возможность лучше делать распил под углом большинства материалов, включая металлы. Сделав торцовку собственноручно, можно сэкономить финансы.

Какое назначение у этого инструмента и как он устроен

Устройство, созданное для поперечного распиливания древесных заготовок под разным углом, именуется торцевой (торцовочной) пилой. Нередко таковой инструмент ещё именуют электрическим стуслом, по аналогии с плотницким приспособлением в форме лотка для отрезания досок под определённым наклоном. Конструкция таковой пилы позволяет делать рез, меняя как вертикальный, так и горизонтальный угол пильного диска.

Отрезать длинноватую заготовку можно, меняя вертикальный и горизонтальный угол

Многофункциональные способности торцовочной пилы позволяют использовать её в деревообработке, там, где требуется четкая стыковка торцами 2-ух частей изделия либо конструкции. Конкретно для обеспечения точности распила и требуется станина, которая может иметь ножки либо устанавливаться на стол. Такие работы нередко нужны для последующих целей:

производства декоративных рамок;
обналичивания дверных луток;
устройства плинтусов;
сооружения древесных строй конструкций при строительстве домов и вспомогательных зданий;
отделочных работ вагонкой либо пластмассовыми панелями, также укладки древесного, паркетного пола либо ламината.

При установке на таком оборудовании определённого типа дисков, можно резать лёгкий железный либо пластмассовый профиль и трубы. По мере надобности торцовочной пилой можно даже выбирать толщу древесной породы, устраивая пазы, которые нередко употребляются для производства оконных либо дверных рам и луток.

Такие работы нередко делают при изготовлении оконных рам

Невзирая на основательный внешний облик, и то, что такие пилы именуют нередко станками, вес их невелик (около 18 кг) и они могут стать хорошим инвентарем для домашней либо дачной мастерской.

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о необходимости самостоятельного производства циркулярки, необходимо воочию познакомиться с несколькими схожими устройствами, просмотреть ролики в вебе

В процессе наблюдений и просмотров повышенное внимание следует направить на главные элементы, детали, методы крепления. Чтоб осознать, как сделать циркулярку, необходимы как минимум теоретические познания. Процесс производства может реализовываться 2-мя методами:

Процесс производства может реализовываться 2-мя методами:

набор частей будущей конструкции в наличии, нужно только выполнить сборку;
составляющие циркулярки нужно приобрести.

В случае последнего варианта задачка несколько усложняется, потому что детали и механизмы приобретают в большинстве случаев в различных местах, но они должны соответствовать по техническим и многофункциональным чертам.

Схема производства циркулярки своими руками

Без чертежа нереально уHonor размеры частей и подобрать полный набор. Достаточно нередко данный шаг (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, потому что полностью довольно нарисовать пилу. Как минимум это дозволит завизуализировать будущий агрегат

Представлять, что получится в конечном итоге, – очень принципиально

Только после того, как в наличии будет чертеж либо набросок и все нужные элементы, можно приступать конкретно к процессу сборки.

Требования к конструкции

Длительность и безопасность работы с самодельным оборудованием зависит от типов нагрузок, режимов функционирования и прочности агрегата. Знание особенностей деревообрабатывающих устройств даст возможность изготовить механизм, который будет надежен, но прост и долговечен.

Высокие обороты диска. Без этого условия невозможен качественный распил древесины, однако для мастера важнее гарантировать безопасность самодельной циркулярки, поэтому защитные устройства, которыми обычно оснащаются покупные модели, — образец для подражания

Если будущий автор считает, что без некоторых из них вполне возможно обойтись, то это мнение ошибочно, так как одно неосторожное движение нередко приводит к травмам.
Прочность абсолютно всех узлов. Важна не только способность выдерживать большие статические нагрузки, так как стол может начать вибрировать из-за разнонаправленных динамических воздействий

Они не опасны для мастера, однако оказывают влияние на качество реза: на поверхности пиломатериала остаются следы от зубьев, возникают трудности с выдерживанием линейных размеров.
Противопожарная безопасность — главное требование при работе с древесиной, поэтому соблюдение правил при установке всех электроприборов — обязательное условие.

Предназначение

Пилы торцовочные используются преимущественно для выполнения таких операций, как распускание и торцевание досок. Эффективная работа инструментом возможна только при условии использования распиловочного диска определенного диаметра, который следует выбирать с учетом размера обрабатываемых деталей. Для торцовочных станков, предназначенных для домашнего использования, лучше всего приобрести диск диаметром 20 см. Хорошим решением являются и универсальные модели, в которых используются круги 25 см. Этот тип устройств предназначен для распускания досок.

Торцовочные пилы ручного типа — это узкоспециализированный инструмент. Он не подходит для распускания досок. Гораздо эффективнее его использовать для создания коротких резов. Устройства этого типа позволяют без особых усилий выполнять торцевание концов досок или срезать их под определенным углом. Как можно судить по многочисленным отзывам владельцев, этот инструмент может справиться с самыми сложными операциями древесины. Есть модели, которые укомплектованы специальными протяжными механизмами. Основное предназначение такого оборудования — разрезание широких заготовок.

Проектирование стола для циркулярной пилы

Схема стола для циркулярной пилы

Главным компонентом будущей конструкции является стол, изготовленный своими руками. На нем будет располагаться силовой агрегат, режущий инструмент, блок управления и дополнительные компоненты для выполнения работы.

Существуют две принципиально различные схемы для конструирования стола. В первом случае он предназначен для работы с ручной пилой. Главная задача опорной станины — фиксация заготовки и возможность изменения направления распилов. Чаще всего для изготовления стола своими руками применяются деревянные комплектующие — листы ДСП, рейки и брус.

Стол для циркулярной пилы

Пилорама является одной из разновидностей циркулярных пил. Разница заключается в нижнем расположении диска. В этом случае стол выполняет функции станины. В нем располагается силовой агрегат, присутствует блок крепления диска, а также система управления.

Во время проектирования необходимо учитывать следующие моменты:

мощность электродвигателя. Для работы по дому достаточно выбрать модель с удельной мощностью до 800 Вт;
глубина пропила. Зависит от геометрических параметров диска;
частота вращения. Для формирования ровного цвета эта характеристика должна быть не менее 1600 об/мин;
месторасположение блока управления. Он должен быть максимально удален от диска.

Габариты самодельной конструкции зависят от размеров обрабатываемых деталей. Для изготовления ручной пилорамы в качестве столешницы рекомендуется использовать металлический лист. Дополнительно в его основании монтируются ребра жесткости.

Из чего можно сделать электрическую пилу своими руками

Если в процессе работы появилась необходимость в выполнении распила досок или другого материала для последующей стыковки заготовок торцами, а маятниковой пилы нет под рукой, её можно сделать своими руками из уже имеющегося у вас инструмента. Для этого подойдёт любой электрический инструмент, в котором рабочим элементом является пильный диск.

Из болгарки на металлической подставке

Болгарка является уникальным инструментом, из которого можно сделать любые режущие приспособления и устройства, в том числе и торцовочную пилу. Самая простая конструкция торцовки позволит распиливать доски и другой материал под углом 90о

Можно быстро соорудить на скорую руку торцовку для распила досок под прямым углом

Такой инструмент соорудить достаточно просто. Для этого необходимо:

Из металлического листа и уголков сделать станину, и приварить (прикрутить болтами) к ней стойку из уголка 50х50.
Для рычага использовать трубу, на которую приварить два кронштейна для крепления болгарки. Болгарка крепится на болтовом соединении к кожуху, который должен иметь достаточную жёсткость и толщину. Каждый может, проявив фантазию, придумать и свой вариант крепления.
Крепление рычага к вертикальной стойке станка можно выполнить обычное болтовое, предусмотрев ограничители для фиксации его в вертикальном положении, или просто использовав самозажимающуюся конструкцию, как это сделано в приведённом ниже видео 1.
Прикрепив к трубе болгарку, нужно сделать в станине прорезь, чтобы пильный диск мог свободно проходить в него, обеспечивая полный пропил заготовки.
Боковой упор можно выполнить поворотным, предусмотрев разметку на станине под нужными углами, и поворачивая на столе саму заготовку, как это сделано на видео 2.

Как сделать торцовочную пилу с возможностью реза под углом — видео

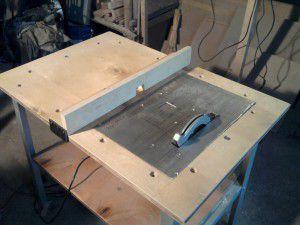

Из ручной циркулярки на деревянном опорном столе

Соорудить станок распиловочный для разрезания деревянных заготовок можно также из ручной циркулярной пилы. Его можно сделать из металла или дерева, как показано на приведённом ниже рисунке.

Для основных элементов конструкции использовано дерево

Конструкция такой торцовочной пилы достаточно проста. Чтобы её сделать своими руками необходимо:

Из листов фанеры или ДСП соорудить станину, на которой закрепить вертикальную стойку с посаженной в неё на длинную шпильку конструкцией своеобразного маятника, выполненного из доски. Предварительно в этой доске нужно прорезать отверстия для крепления ручной циркулярки.
Из металлического стержня и уголка изготовить задний подвижный шарнир, и установив на стержень пружину, прикрепить шарнир к станине и маятнику, как это сделано на следующем рисунке.
Отсоединив рукоятку от ручной циркулярки, закрепляем её в прорези на маятнике станка.
Остаётся аккуратно уложить кабель в предусмотренные для него пазы, и подключив инструмент, проделать прорезь в столешнице. Под прямым углом к линии реза закрепляем боковые упоры. Сделав их поворотными, можно будет резать заготовки под заданным углом.

Самодельный верстак (крепёж) без чертежа

Для удобства работы на торцовочной пиле, нужно изготовить для неё верстак. Желательно, чтобы он был разборной, на случай, если придётся работать с инструментом не по месту жительства, а на строительной площадке. Поэтому лучше всего выполнить крепление столешницы верстака к ножкам с помощью саморезов. Чтобы сделать такой верстак необходимо:

Изготовить верхнюю раму стола из деревянного бруса 40х40 длиной в две ширины торцовочной пилы. Прикрутить к ней саморезами ножки из того же пиломатериала, не забыв сделать распорки на расстоянии 15 см от пола и укрепить места соединения металлическими уголками.
Из доски изготавливаем столешницу шириной на 10 см больше чем длина конструкции пилы, а длиной равной ширине торцовки умноженной на 3.
Из листов фанеры, ДСП или МДФ мастерим импровизированные столики таким образом, чтобы их поверхность, при установке на столешницу, находилась в одном уровне с поверхностью поворотного стола торцевой пилы, как это показано на следующем рисунке.
Закрепляем столики на столешнице, оставив посредине достаточно места для размещения инструмента.

Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. к месту производства работ.

Торцовочные пилы являются уникальным инструментом для выполнения многих строительных работ, связанных с деревообработкой. Когда у вас возникнет потребность в таком оборудовании, вы сможете теперь правильно подобрать для себя наиболее подходящую торцовку, или смастерить её своими руками, если потребность в распиловочных работах возникает не слишком часто.

Стойка для болгарки. Making Angle Grinder Stand.

Стойка для болгарки своими руками. Homemade Angle Grinder Stand. Как сделать не хитрую стойку для болгарки

Это довольно тяжелая торцовка на стационарном металлическом столе. Чтобы управлять ею, придется прикладывать некоторые усилия. Но в итоге пильный механизм перемещается плавно, без рывков, торцевание своими руками проводится легко.

мощность электродвигателя — 2,2 кВт;
обороты диска — 2800;
глубина пропила 80 мм.

Необходимые для сборки материалы и инструменты:

электродвигатель мощностью 900 Вт;
металлический лист;
металлический уголок;
швеллер;
шарнирная группа;
мощная пружина;
болгарка;
сварочный аппарат;
напильник.

Станина выполняется из регулируемых опор, металлического уголка и стоек от старой кровати. Рабочая поверхность — металлический лист как поверхность стола, в котором прорезаем отверстие, края своими руками обрабатываем напильником.

Маятниковая стойка для пилы сваривается из швеллера, установленного на лист металла, ее высота составляет около 80 см.
Подставка для электромотора делается в форме подвижной металлической плиты, установленной на шарниры. При монтаже электромотора используют пружину в качестве стабилизатора. Тогда можно обойтись без маятника и ремней.
Ремни натяжения регулируются обычным откидным болтом, маятник для механизма выполняется также из металла.
В качестве исполнительного инструмента на торцовку устанавливается диск диаметром 420 мм.

Торцовочная пила это достаточно опасное оборудование, собирая ее своими руками, необходимо позаботиться о защитных коробах и кожухах. Ведь погрешностей при работе самодельного оборудования значительно больше, чем заводского.

Как выбрать настольный инструмент для дома

Чтобы правильно выбрать торцовочную пилу, нужно хорошо представлять для производства каких работ вы её собираетесь использовать. Здесь имеет значение и материал распиливания, и его плотность, и толщина. От этого зависит с какими параметрами инструмент вам подойдёт больше всего

На какие же критерии, прежде всего, следует обращать внимание при выборе торцовочной пилы?

Мощность двигателя и размер диска

Оба эти параметра взаимосвязаны. Под двигатель определённой мощности следует использовать лишь конкретных размеров диск. Сегодня на рынке можно встретить торцевые пилы мощностью от 800 до 2500 Вт. Наиболее востребован инструмент с двигателями на 1,6–1,8 квт, потому что такой мощности пилы будет достаточно и для домашней мастерской, и для ведения мелкого бизнеса, связанного с деревообработкой. Более мощные пилы относятся уже к разряду профессиональных, и будут вполне уместны при больших объёмах работ по распиловке лесоматериала.

Чем больше мощность инструмента, тем большего диаметра диск можно использовать, естественно, подходящий по диаметру посадочного отверстия. Для домашних целей, если не планируется большой объём распиловочных работ, оптимальным вариантом будет пильный диск диаметром 200–215 мм, для профессионального использования нужно покупать инструмент, предназначенный под диски от 250 мм в диаметре.

Параметры пропила дерева

Главным показателем, характеризующим пропил, является его ширина, которая напрямую зависит от толщины диска. Для лесоматериалов ценных пород лучше выбирать более тонкие диски, чтобы не расходовать понапрасну дорогую древесину на опилки. Такие диски быстрее изнашиваются, чем толстые, которые обладают значительно большим ресурсом.

На чистоту пропила оказывает влияние количество зубьев на диске, оно может находиться в пределах от 8–10, до 80–90. Чем больше на диске зубьев, тем более чистым и качественным получается пропил.

Число оборотов

Важным параметром, характеризующим работу торцевой пилы, является число оборотов пильного диска. Современные торцовочные пилы выпускаются со скоростью вращения режущего инструмента от 3200 до 6 тыс. об/мин. Только работая на высоких скоростях вращения диска можно обеспечить чистый гладкий распил без отщепления волокон и сколов пиломатериала. Поэтому в дорогих профессиональных моделях самых известных брендов этот показатель не бывает меньше 4–5 тысяч об/мин.

Вид передачи

Чтобы не иметь хлопот с необходимостью обеспечивать частую смазку шестерёнок редуктора и следить за состоянием подшипников, лучше всего приобретать распиловочный инструмент с ременной передачей. Он будет более бесшумно работать, а при выходе из строя (разрыве ремня или его растяжении) достаточно будет просто снять чехол редуктора и заменить ремень.

Ременная передача укрыта под специальным съёмным кожухом

Конструкция поворотного приспособления

без поворота пильного диска;
с поворотом вправо на угол 45–50o;
с поворотом диска влево и вправо.

Возможности обеспечения поворота режущей головки зависят от расположения электродвигателя на маятнике инструмента. Покупая торцевую пилу с возможностью регулировки и вертикального, и горизонтального углов распила, вы приобретаете более функциональное устройство, которое всегда может пригодиться при любых работах по деревообработке.

Системы безопасности и дополнительные функции

Выбирая торцовочную пилу, следует обращать внимание на некоторые нюансы её конструкции, обеспечивающие безопасность и удобство проведения распиловочных работ, а именно наличие таких элементов и узлов, как:

электронной системы плавного пуска и торможения, а также системы, обеспечивающей стабилизацию скорости вращения диска под нагрузкой;
защитного прозрачного кожуха;
механизма протяжки режущей головки инструмента;
удлинителя стола, со специальными, выдвигающимися по направляющим опорами, для более надёжного закрепления заготовки;
подсветки рабочей зоны, если выполнять распил предполагается в помещениях с плохой освещённостью;
лазерного наведения, для обеспечения точного распила по намеченной линии.

Разновидности торцевых пил по дереву

Современный рынок электроинструментов может предложить большой выбор самых различных моделей торцовочных пил, которые могут отличаться между собой следующими параметрами и особенностями конструкции:

типом и мощностью двигателя, а также его расположением;
типом редуктора, передающего крутящий момент от вала двигателя пильному диску;
наличием электронной системы, которая нужна для поддержания скорости вращения диска при врезании его в толщу материала заготовки;
наличием системы протяжки, позволяющей придавать пильному диску горизонтальный ход, что обеспечивает распил широких заготовок; Протяжка позволяет маятнику с диском перемещаться в горизонтальном направлении вдоль прореза,обеспечивая торцевание широких пиломатериалов
типоразмером применяемых дисков.

Пилы торцовочные оснащаются тремя видами двигателей:

асинхронными;
коллекторными;
вентильными.

Электродвигатели асинхронного типа надёжны, экономичны и работают не создавая особого шума. Их недостатком является большой вес (до 20 кг) и малая мощность, что не позволяет развивать скорости более 2800 об/мин. По этим причинам такие двигатели редко используются в маятниковых пилах.

Двигатели коллекторного типа имеют более компактные размеры и меньший вес. Они могут развивать скорость до 5–10 тысяч оборотов в минуту, но при работе щётки коллектора создают определённый уровень шума. Такой двигатель нуждается в периодическом обслуживании, состоящем в замене щёток, но несмотря на это, он применяется в большинстве моделей торцовочных пил.

Электромоторы третьего вида, вентильного, представляют собой самое современное и совершенное устройство, взявшее все самые лучшие качества асинхронного и коллекторного двигателей. Вместо щёточного узла, они имеют электронный блок, позволяющий достигать большой скорости вращения вала двигателя. Но такие моторы стоят достаточно дорого, и используются лишь на высококачественных торцовочных пилах высшего ценового сегмента.

По типу применяемого редуктора маятниковые пилы могут быть с ременной или зубчатой передачей. Безусловно, шестерни обеспечивают более надёжное сцепление и лучшую передачу крутящего момента. Но они создают дополнительный шум при работе, а при выходе из строя редуктора зубчатого типа. потребуется непростой ремонт в специализированном сервисе. В то же время ремень можно легко заменить самостоятельно, и работает он практически бесшумно. К тому же ременная передача гасит колебания диска и продлевает срок службы подшипников.

Очень важно для получения качественного распила, особенно твёрдых пород древесины и вязких композитных материалов, стабилизировать число оборотов пильного диска под нагрузкой. Именно для этого в большинстве современных торцовочных пил предусмотрен специальный электронный блок. Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:

Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:

для обеспечения плавного пуска двигателя;
для его торможения при отключении мотора;
для различных защитных блокировок, обеспечивающих безопасность работы на режущем электроинструменте.

Наличие электроники в разных моделях придаёт им дополнительные преимущества, но и приводит к удорожанию торцевой пилы. Чем больше функций имеется в конструкции этого инструмента, тем более удобно на нём работать.

Всё большей популярность в последнее время пользуются торцовочные пилы с протяжкой. Две штанги, на которых крепится маятник с режущей головкой, позволяют перемещать пильный диск, чтобы произвести качественный ровный распил широкого материала.

Различаются маятниковые пилы также по размерам и типам используемых пильных дисков. Основными параметрами режущего элемента пилы являются:

посадочный диаметр;
наружный диаметр;
число зубьев — чем оно больше, тем более качественным получится разрез;
толщина диска;
максимальная скорость вращения.

Все эти параметры нанесены на самом диске, в определённом месте. Для распила более тонких заготовок (например, из ламината) потребуется диск с большим числом зубьев.

Использовать для конкретных моделей торцевых пил можно лишь определенных размеров диск, на которые рассчитан инструмент

Конструкция циркулярной пилы

Общая схема стационарной циркулярной пилы

На первом этапе следует разобраться с особенностями конструкции, определить оптимальную схему изготовления. Она напрямую зависит от характеристик выполняемых работ, габаритов заготовки, породы древесины. Лишь после этого может быть изготовлена циркулярная пила своими руками.

Главным компонентом пилы является диск, на торцевой поверхности которого располагаются режущие зубья. Они могут отличаться не только геометрическими размерами, но и углом наклона относительно плоскости диска. Для выполнения распилов в конструкции предусмотрен электродвигатель. Он может соединяться с диском напрямую (через вал) или с помощью системы передачи движущего момента. Этот инструмент предназначен для выполнения продольных и поперечных распилов, в некоторых моделях есть возможность сделать угловые, относительно плоскости заготовки.

Перед тем как сделать дисковую пилу своими руками следует выбрать глубину обработки. Для этого необходимо ознакомиться с классификацией оборудования:

малые — от 40 до 46 мм;
средние — от 55 до 55 мм;
большие — от 65 до 70 мм;
профессиональные — от 65 до 140 мм.

Выбор пилы

Краткая инструкция использования

Для выбора подходящей пилы, вам потребуется ответить на несколько основных вопросов.

Да, можно выбрать первый попавшийся станок. Но тогда неизвестно, сможете вы резать такой пилой металл, и как долго прослужит выбранная пила. Самые дешевые модели даже для домашнего применения также не вариант.

Сфера применения. Если торцовочная пила вам требуется для разовых, редких работ по металлу, выбирайте модель со стандартным набором функций. Ею можно выполнять необходимые операции, не сложные по конфигурации распилы. Для серьезной работы подойдет только пила из категории полупрофессиональных или профессиональных станков.
Безопасность. Внимательно посмотрите на конструкцию защитного кожуха. Многие пилы, сделанные своими руками, не имеют в наличии практически никакой защиты. Хотя и заводские часто характеризуются определенными погрешностями. Потому выбирая станок, убедитесь, что кожух полноценно закрывает диск во время работы и в состоянии покоя пилы.
Габариты. Поднимать тяжелые торцовочные пилы будет проблематичности, вы начнете быстро уставать. Стоимость крупных моделей пил по металлу обычно выше, поскольку они обладают большей мощностью.
Уровень эргономики. В любом магазине электроинструментов можно взять станок, пилу по металлу, попробовать ее своими руками. Убедитесь, что инструмент удобен в эксплуатации, конструкция подходит конкретно вам. У каждого мастера свои требования на этот счет, потому перед покупкой обязательно рекомендуется подержать устройство.
Размеры дисков. Отрезная пила предусматривает обязательное наличие набора дисков для работы по металлу и другим материалам. Не рекомендуется использовать диск, диаметр которого составляет менее 200 миллиметров. От его размеров напрямую зависит глубина проникновения пилы в металл, а также ширина распила. Чем шире разрезаемые элементы, тем шире нужен диск. Хотя в зависимости от ситуации могут предъявляться особые требования.
Станина и поворотный блок. Отрезная установка обязана иметь все элементы конструкции высокого качества. Потому проверьте их на предмет дефектов, люфта и прочих вероятных неисправностей.
