Как снять звездочку с электропилы парма

Алгоритм самостоятельной замены барабана сцепления со звездочкой

Как же выполняется замены ведущей звездочки на электропиле или бензопиле — далее об этом подробно.

Для процедура замены звездочки нужно проделать такие действия:

снять крышку тормоза цепи и потянуть ее на себя (избегайте соприкосновения ленты тормоза с деталями сцепления);
с помощью гаечного ключа ослабьте гайки, удерживающие натяжение цепи и крышку бензопилы;
снимите цепь, а затем шину, удалив мусор и опилки из отверстий для креплений;
фиксируем поршень в цилиндре с помощью обычного шнурка, но при возможности нужно использовать стопор поршня или специальный фиксатор;
сцепление начинают вращать и делают это, пока поршень не коснется выпускного отверстия;
после чего стопор или шнурок опускают в свечной проем и там фиксируют, завязывая несколько узлов (стопор зафиксируется сам);
откручиваем гайку сцепления (обратите внимание — резьба этой гайки левая, учитывайте это при откручивании);
жесткие инструменты использовать запрещено, чтобы не разломать мягкий металл гайки сцепления;
далее сцепление снимают;
после снимают саму шестерню звездочки;
заменяют старую звездочку новой;
в обратном порядке выполняют сборку конструкции.

Признаки необходимости замены шестерни электропилы

О том, что шестерня цепной электропилы должна быть срочно заменена, пользователю садового инструмента подскажет ряд факторов:

значительное ухудшение качества распила;
необходимость частого подтягивания цепи;
монтаж на шину новой цепи, которая по своим параметрам не подходит под штатную приводную шестеренку электропилы

Важно помнить, что у ведущей шестерни также есть свой шаг, который совпадает с шагом ведомой детали. Если они не соответствуют шагу цепи, значит придется менять шестерни, или же выбрать для установки на электропилу цепь с соответствующим шагом;
установка новой шины с длиной больше или меньше предыдущей.

Переделка электропилы

Над модификацией цепной пилы обычно задумываешься, когда чего-то не хватает. Например, фрезеровального аппарата. Для этого потребуется:

  • аппарат для сварки;
  • переходник к фрезам;
  • ролик стальной плоский;
  • редуктор.

Порядок действий такой. Приваривают в конце основания стрелы колесо, срезав стрелу так, чтобы колесо точно входило в контур среза для недопущения натяжения или ослабления цепи. К колесу крепят съемный переходник к фрезам.

Мы надеемся, что, ознакомившись с информацией, кратко представленной в нашей статье, вы сможете самостоятельно устранять возникшие мелкие неисправности и эксплуатировать данный инструмент как уверенный пользователь.

Цепная электропила является незаменимым инструментом для владельцев частных домов и дач. Ею можно обрезать ветки в саду, спиливать деревья, резать доски и другие материалы на древесной основе. Но какой бы дорогостоящий и надежный не был данный агрегат, придет момент, когда в нем появятся мелкие или крупные неисправности. Конечно же, серьезные поломки должны устраняться только в сервисном центре. Но мелкий ремонт цепной электропилы чаще всего можно выполнить собственноручно.

Ремонт бензопилы Partner P350 XT. замена приводной звездочки

Конструкция ее венца определяет такой важный параметр, как выбор цепи по шагу.

  • Установка новой детали на изношенную звездочку снижает плавность ее хода, форсирует износ, инициирует риски ее обрыва и создания травмоопасной ситуации.
  • Также имеет место увеличение эксплуатационных нагрузок на двигатель и элементы кинематики инструмента.
  • Аналогичный процесс имеет место при установке на шину старых растянутых цепей, диаметр которых подгоняется под размер шины удалением части звеньев.

Специалисты также не советуют произвольно менять размеры звездочек. Эксперимент может отрицательно сказаться на ресурсе двигателя и кинематике инструмента в целом.

Безопасность распиловочных работ разных степеней сложности обеспечивается эффективной работой тормоза аварийной остановки и устройствами, блокирующими разлет концов цепи при случайном обрыве. В любом варианте — самая надежная профилактика нештатных ситуаций, поддержание бензопилы в исправном техническом состоянии.

Ведущая звездочка для бензопилы любой мощностной категории производится из специальной стали, обрабатывается по особой технологии, поэтому ремонт детали наплавлением дуговой сваркой и последующим фрезерованием не возможен.

  • Преимущества самостоятельного ремонта приводного устройства в меньших затратах средств и времени.
  • При наличии соответствующего инструмента с работой можно управиться за достаточно непродолжительный временной интервал.

Если шестеренка имеет сменный венец, следует тщательно проверить состояние основания. При обнаружении забоин, сколов, глубоких царапин, изменения геометрии или коррозии следует заменить не только венец, но и всю деталь. Совместная работа в одном узле изношенных и новых деталей приведет к сокращению срока службы всего узла. Существенно возрастает риск заклинивания или обрыва цепи.

Кроме того, повысится вибрационная нагрузка на сцепление, трансмиссию и двигатель устройства. Те же факторы возникают при продолжительной эксплуатации одной цепи.

Не следует также менять диаметр шестеренок (и, соответственно, число зубов). При работе увеличенной или уменьшенной звездочкой в трансмиссии и двигателе возникают усилия, на которые конструкторы устройства не рассчитывали. Это сократит эксплуатационный ресурс инструмента и не повысит его производительность.

Шестерня на электропилу – как заменить своими руками?

Простота базовой конструкции электрической ручной пилы позволяет заменить ее ведущую шестерню своими руками.

Порядок действий оператора должен быть таким:

Вначале необходимо аккуратно демонтировать встроенное кольцо стопора, отвечающее за привод в действие режущие органы пилы;
Затем нужно осторожно отсоединить штатную шайбу и пружину;
Далее оператору потребуется отвернуть стальные винты, которые неподвижно фиксируют крышку пластикового корпуса, и демонтировать упорную пластину;
После этого нужно осторожно извлечь штатную ручку, одной рукой придерживая защитный кожух;
Затем необходимо снять все крышки штатного корпуса;
Далее потребуется отвернуть металлические винты, которые удерживают тормозной штифт;
После этого нужно аккуратно снять шестеренку и встроенный якорь на электропилу. Для этого детали необходимо медленно потянуть на себя;
Освободившееся место внутри конструкции нужно тщательно очистить от мусора;
Затем новую шестерную потребуется соединить с якорем и установить готовый механизм на место в конструкции электропилы;

После сборки пилы нужно смазать ее приводной механизм

Для этого при помощи шприца в специальное отверстие нужно внести смазку, которая покроет детали тонким маслянистым слоем и защитит их от влаги, перегрева и коррозии

После сборки пилы нужно смазать ее приводной механизм. Для этого при помощи шприца в специальное отверстие нужно внести смазку, которая покроет детали тонким маслянистым слоем и защитит их от влаги, перегрева и коррозии.

Признаки необходимости замены шестерни электропилы

О том, что шестерня цепной электропилы должна быть срочно заменена, пользователю садового инструмента подскажет ряд факторов:

значительное ухудшение качества распила; необходимость частого подтягивания цепи; монтаж на шину новой цепи, которая по своим параметрам не подходит под штатную приводную шестеренку электропилы

Важно помнить, что у ведущей шестерни также есть свой шаг, который совпадает с шагом ведомой детали. Если они не соответствуют шагу цепи, значит придется менять шестерни, или же выбрать для установки на электропилу цепь с соответствующим шагом; установка новой шины с длиной больше или меньше предыдущей

Достоинства и недостатки

Высокий спрос на дисковые и цепные электрические пилы «Парма» обусловлен рядом важных преимуществ этих приборов.

  • В отличие от своих бензиновых аналогов, электропилы отличаются компактными размерами и небольшим весом. Это объясняется отсутствием в их конструкции топливного бачка, карбюратора и системы воздушных фильтров. Кроме того, затраты на электроэнергию получаются значительно ниже расходов на бензин. Если по данному признаку сравнивать электрические модели с аккумуляторными приборами, то и здесь пальма первенства принадлежит электроинструменту. Такие пилы из-за отсутствия в них аккумуляторной батарей весят намного меньше, из-за чего работать с ними намного удобнее.
  • В сравнении с бензопилами, у электрических моделей отсутствует проблема холодного запуска. Это значительно упрощает пользование пилой и избавляет от необходимости принятия дополнительных мер для прогрева двигателя.
  • Электрические пилы «Парма» отличаются высокой экологичностью, а также низким уровнем шума и вибрации, что позволяет использовать их в закрытых помещениях без ограничения.
  • Благодаря отечественному происхождению электропил, сложностей с приобретением запасных частей, а также с ремонтом и сервисным обслуживанием не возникает.

Однако, как и у любого другого электрического инструмента, недостатки у продукции «Парма» тоже есть. К ним, в первую очередь, относят полную энергозависимость моделей, что накладывает ряд ограничений в их использовании.

Вторым, не менее существенным минусом, является запрет на эксплуатацию электроинструмента под дождём либо в условиях повышенной влажности. Игнорирование данных ограничений может привести к электротравме либо повреждению прибора.

Третьим недостатком электропил является необходимость делать пятиминутные перерывы через каждые 15-20 минут работы. Это обусловлено высокой нагрузкой на двигатель и риском его преждевременного перегрева.

Особенности замены звезды для бензопил разных марок

При замене или ремонте бензопилы следует учитывать конструктивные особенности модели. Специфика обслуживания сцепного барабана популярных производителей:

Stihl (Штиль). У моделей этой марки встречаются цельные и разборные типы звездочек. Для раскручивания сцепления потребуется головка на 19 и вороток

Следует обращать внимание, что резьба левая, а за сцеплением установлена отражающая пластинка (расходный материал, часто ломается при диагностике барабана).

Partner (Партнер). Особенность данной марки в том, что при замене звездочки рекомендуется менять и подшипник

Если игнорировать этот шаг, после планового ремонта есть риск нарушения работы цепи, изменения шага при активном пилении.

Husqvarna (Хускварна). Во многих моделях Husqvarna используется звездочка со сменным венцом. Это упрощает плановую замену и ремонт. При разборе инструмента потребуется ключ на 13 для фиксации вала со стороны крыльчатки.

Carver (Карвер). В отличие от других производителей, специфических особенностей конструкции сцепления нет. В зависимости от марки звезда может быть цельной или разборной.

Еще до начала планового ремонта рекомендуется внимательно ознакомиться с инструкцией. В ней указывают важные особенности конструкции пилы, периодичность замены расходных деталей.

Электрическая пила цепная “Парма” 2М

Масса электропилы 5,6 кг. Мощность размещенного поперечно эл. мотора 2000 Вт, питание от электросети 220 В. Это усоверенствованная модификация с автосмазкой цепи, которую конечно просто отрегулировать. Бачок для масла обустроен смотровым окошком, позволяющим зрительно держать под контролем наполняемость бачка смазочными материалами.

Производитель отлично сбалансировал инструмент, заботясь о понижении утомляемости оператора в свое время долговременной работы. Блокировка цепи, мотора, верхняя защита позволяют сделать нужные условия безопасности во время работы. Употребляется пильная гарнитура: направляющая шина длиной 40 см и пильная цепь на 57 звеньев.

Электропилы – это незаменимый инструмент на дачном участке или в частном доме. Она легко справляется с распилом толстых ветвей, досок и различного материала из дерева. Даже самый надежный инструмент имеет свою степень износа, периодически требуется исправлять мелкие или крупные поломки. Ремонт электропилы своими руками возможен только в некоторых случаях и при наличии определенных навыков и инструментария. Зачастую инструмент приходится отдавать в сервис. Но есть некоторые поломки, которые легко исправляются самостоятельно.

Обзор конструкции электропилы цепной

Для того чтобы овладеть навыками ремонта электропил, необходимо понимать их конструкцию. Основным элементом, который производит резку материала, является пильная цепь, которую приводит в движение мотор. Сама цепь представляет собой совокупность режущих звеньев, которые между собой скрепляются шарнирами. Движение цепи производится по пластине, которую называют шиной. Изготавливается эта деталь из стали высокого качества, которая не подвержена сколам, царапинам и коррозии – это основной показатель качества инструмента. По конструкциям выделяются шины:

  • сварные;
  • цельные со съемным наконечником;
  • цельные с наконечником, изготовленным из твердосплавных материалов.

Сварная шина – это нечто, похожее на «сэндвич», который сваривается из трех составных частей в одну, при этом в конструкцию вклепывается ведомая звездочка. Цельная конструкция со сменным наконечником – изделие из одного листа, оптимально для инструментов большой длины. В такой шине основная нагрузка ложится на роликовый подшипник ведомой звездочки. Цельная конфигурация позволяет снизить потери на трение на 8-10%. Если инструмент с цельной шиной из материалов твердого сплава, то он оптимально подходит для работы с высокой нагрузкой, а также для эксплуатации в условиях наличия большого количества песка, пыли и грязи.

1. При работе с электропилой любой конфигурации необходимо помнить о возможности возникновения «обратного удара» – отброса инструмента в сторону выполняющего работы человека. Такая ситуация возникает, если самый конец пильной шины упирается в обрабатываемый материал. Чтобы избежать травматизма в такой ситуации, производители оборудуют пилы автоматическим тормозом цепи.

2. Автоматический тормоз цепи еще называют инерционным приводов, который работает благодаря щитку, находящемуся перед левой рукой выполняющего работы человека. Перед началом работы этот щиток ставится в положение ближе к руке, чтобы в случае необходимости он быстро приводился в действие. Если возникает момент обратного удара, то рука оператора упирается в этот щиток и цепь останавливается. Положение меняется и за счет возникающей от удара инерции. Такая система позволяет снизить вероятность ремонта электропил цепных, так как во время удара не повредится основной ее механизм.

3. Еще одна система, которая предотвращает износ и поломки – автоматическая смазка цепи. В специальный резервуар заливается масло, которое во время эксплуатации пилы передается через маслонасос на ведущую звездочку и цепь. Некоторые модели даже имеют регулировщик подачи масла, так как при разной интенсивности работы необходимо разное его количество. К примеру, ремонт электропилы Макита подразумевает осмотр системы подачи масла.

4. У цепных пил с электрическим мотором есть некоторые недостатки или слабые места. Один из них – конструкция редуктора. Крутящий момент передается на цепь через редуктор, который имеет жесткую связку с якорем электрического мотора. Такая конструкция передает все нагрузки на мотор, то есть, если в заготовке содержатся твердые вставки или пильная цепь затупилась, то она будет не так гладко скользить по поверхности. Результатом этого станет перегрев мотора или износ некоторых его деталей. В качестве превентивной меры необходимо своевременно точить пилу и не давить на нее при работе. Часто поступают в сервисный ремонт электропилы Парма с такого рода неисправностями.

Почему растягивается

Владельцы пил часто задают вопрос: «почему растягивается цепь на бензопиле?» Постараемся ответить на него. Пильная гарнитура может растягиваться по нескольким причинам.

  1. Неисправен масляный насос или он неправильно настроен. Ограниченная подача масла или его отсутствие приводит к чрезмерному нагреву при работе. Горячая цепь вытягивается в несколько раз быстрее.
  2. Работа в неблагоприятных условиях. Пыль, грязь, земля попадают на гарнитуру при работе. Частички грязи действуют как абразивный материал и постепенно протирают места соединения звеньев, в результате чего она вытягивается.
  3. Использование некачественной смазки цепи. Часто для смазки цепи применяется не рекомендованное производителем масло, а отработанное масло из двигателя автомобиля. В «отработке» присутствуют частички металла, которые тоже могут давать эффект абразивного материала.
  4. Цепь новая. Производители бензопил специально делают на пиле регулировочные винты, т. к. процесс растяжения неизбежен.
  5. Естественное растяжение, как следствие продолжительной работы.

Растяжение неизбежно, вопрос в том насколько быстро это произойдет. Можно продлить срок службы, используя качественные масла для смазки, проводя своевременную диагностику масляного насоса и делая перерывы в работе.

Такие меры способны значительно снизить вероятность растяжения, но не исключить его полностью.

Что становится результатом несвоевременной замены шестеренки?

Не каждый владелец электрического садового инструмента успевает вовремя сменить приводную шестерню.

Как итог, пользователь сталкивается с несколькими типичными проблемами, среди которых выделяются:

  • регулярное растяжение цепи. Со временем режущий орган провисает настолько сильно, что его уже будет невозможно подтянуть;
  • снижение плавности хода новой установленной цепи. При этом станет заметным ухудшение качества распила из-за того, что цепь будет постоянно уводить в сторону;
  • повышение риска заклинивания или обрыва цепи, что грозит нанесением увечий оператору;
  • увеличение риска поломки электропилы – она может выключиться в любой момент.

Устройство и принцип работы цепной электропилы

Прежде всего, стоит отметить, что электрическая цепная пила намного проще и удобнее в ремонте и обслуживании чем ее бензиновая родственница. Причин несколько:

  • Цепная пила имеет простую конструкцию.
  • Регулировка оборотов вращения ротора двигателя в электрической пиле осуществляется электроникой, поэтому в случае поломки достаточно просто заменить регулятор, а не разбирать и регулировать всю пилу.
  • Для диагностики поломок электрической части можно использовать обычный тестер.
  • Большинство деталей цепных электрических пил взаимозаменяемы.

Также схема компоновки цепной электрической пилы проще:

  • электромотор;
  • электронные блоки управления и безопасности;
  • редуктор;
  • механизм смазки пильной цепи и направляющей шины;
  • механизм блокировки;
  • рабочий орган – направляющая шина и пильная цепь.

Электрическая схема включает несколько взаимосвязанных устройств. Электрический шнур обеспечивает подключение пилы к электросети. Дальше идут микровыключатели – они обеспечивают подачу напряжения на обмотки двигателя и щетки ротора. Конструкция предусматривает два выключателя – на выносной ручке и на корпусе. Это необходимо для того, чтобы включение происходило только при нажатии обеих выключателей, когда инструмент берется двумя руками. Двигатель запускается от рабочего конденсатора и контролируется термореле. Термореле выполняет роль механизма безопасности – при повышении температуры обмоток оно отключает двигатель от сети, спасая, таким образом инструмент от перегрева.

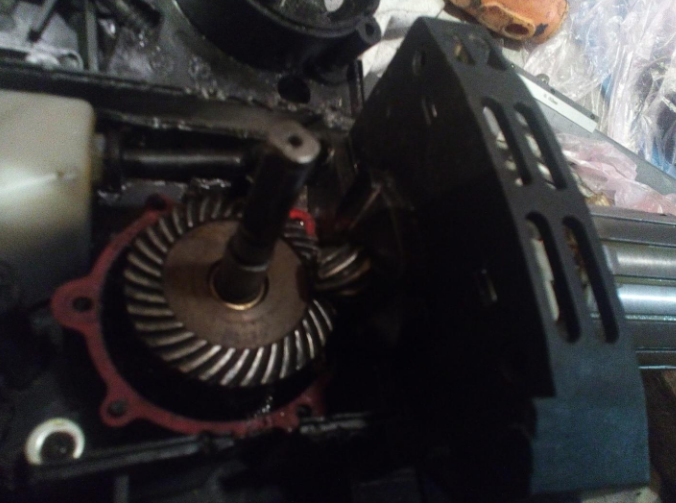

Вращение от ротора через шестерни редуктора передаются на рабочую звездочку, которая и включает пильную цепь. Чтобы во время работы цепная передача не перегревалась, и не возникало дополнительного трения цепи о направляющую шину, в конструкции пилы имеется механизм смазывания. Во время работы машинное масло при помощи небольшого насоса подается на шину, где и происходит процесс смазки звеньев цепи.

Устройство и принцип работы цепной электропилы

Устройство цепной электропилы отличается от устройства бензопилы только типом привода, а именно наличием электромотора вместо бензинового двигателя. Состоит агрегат из электродвигателя, размещенного в пластиковом корпусе, бачка для смазки, масляного насоса, а также из шины и цепи, имеющей режущие элементы (зубья). Как устроена цепная электропила, можно рассмотреть на рисунке ниже.

Электропилы могут быть как с поперечным расположением двигателя (показано на рисунке выше), так и с продольным (см. фото ниже).

Звездочка, установленная в одной плоскости с шиной агрегата, вращаясь, тянет цепь. Последняя, установленная на шине агрегата, скользит по ней с высокой скоростью. Благодаря наличию режущих элементов на цепи происходит распиливание древесины. Поскольку полотно от электропилы имеет большую ширину, чем шина, инструмент не заклинивает в материале, а процесс пиления происходит быстро.

Для уменьшения износа пильной цепи и шины на электропилах установлена система смазки, подающая масло на пильную гарнитуру.

В систему смазки входят масляный бачок объемом около 500 мл и масляный насос. Последний во время работы электропилы непрерывно подает смазку на шину. Далее, смазка разносится с помощью цепи по всей поверхности шины и попадает как на ведущую, так и на направляющую звездочки.

Последовательность действий

Звездочка, венец и подшипник бензопилы

Подавляющее число бытовых пил продается под маркой Партнер. В них достаточно просто поменять звездочку даже в домашних условиях, купив ремкомплект.

Так как чаще всего звездочка в бытовых пилах представляет собой сборный механизм, она вращается за счет подшипника. То есть, меняя звёздочку, вы неизбежно меняете и подшипник не валу.

В профессиональных моделях (таких, как Штиль и Хускварна), а также и в бытовых, если нет возможности иметь под рукой специализированный ключ для снятия звезды, пользуются мягким шнуром диаметром 5-6 мм.

Во всех случаях последовательность действий такова:

  1. Необходимо открыть боковую крышку, чтобы получить доступ к шине и звёздочке.
  1. Далее необходимо снять шину, ослабив цепь.

Так выглядит шина бензопилы

После того как звездочка будет свободна, нужно открутить свечу зажигания для доступа к поршню двигателя.

Вас также может заинтересовать статья о том, как сделать вибростол для тротуарной плитки: //6sotok-dom.com/instrumenty/vibrostol-svoimi-rukami.html

Вручную вращая звездочку, подведите поршень почти к самому верху канала и заполните максимально плотно образовавшееся отверстие от свечи мягким шнуром, тем самым блокируя движение поршня.

В зависимости от модели пилы и типа редуктора воспользуйтесь рожковым ключом и открутите звездочку.

Таким образом, придерживаясь приведенным в статье рекомендаций, вы без труда самостоятельно сможете снять звездочку с бензопилы.

Как снять и заменить ведущую звездочку на бензопилах Husqvarna и Stihl, подробно рассказывается в этом видео:

Модельный ряд электропил “Парма”

Предлагаем ознакомиться с самыми популярными модификациями электрический цепных пил Parma:

  1. Электропила “Парма” М старого образца.
  2. Электропила цепная “Парма” 2М.
  3. Электропила цепная “Парма” М3.
  4. Электропила Parma 4М.
  5. Электрическая пила “Парма” М5.
  6. Электрическая цепная пила “Парма” М6.

Особенности электропил “Парма”:

  • компактные размеры;
  • малый вес;
  • эргономичность;
  • смазка цепи;
  • удобная регулировка подачи масла;
  • простая смена гарнитуры;
  • экологичность, отсутствие выхлопных газов;
  • смотровое окошко в масляном бачке;
  • верхний предохранительный щиток обеспечивает надежную защиту оператора;
  • уровень шума при работе снижен;
  • крючок для удобного подсоединения удлиняющего шнура;
  • наличие блокировки пуска.

Электропила “Парма” М старого образца

Это устаревшая модификация. еще не обладающая теми функциями и повышенными требованиями безопасности, которые свойственны электрическим пилам “Парма” следующих поколений: отсутствует автоматическая смазка цепи и цепной тормоз, а также кнопка аварийной остановки электродвигателя.

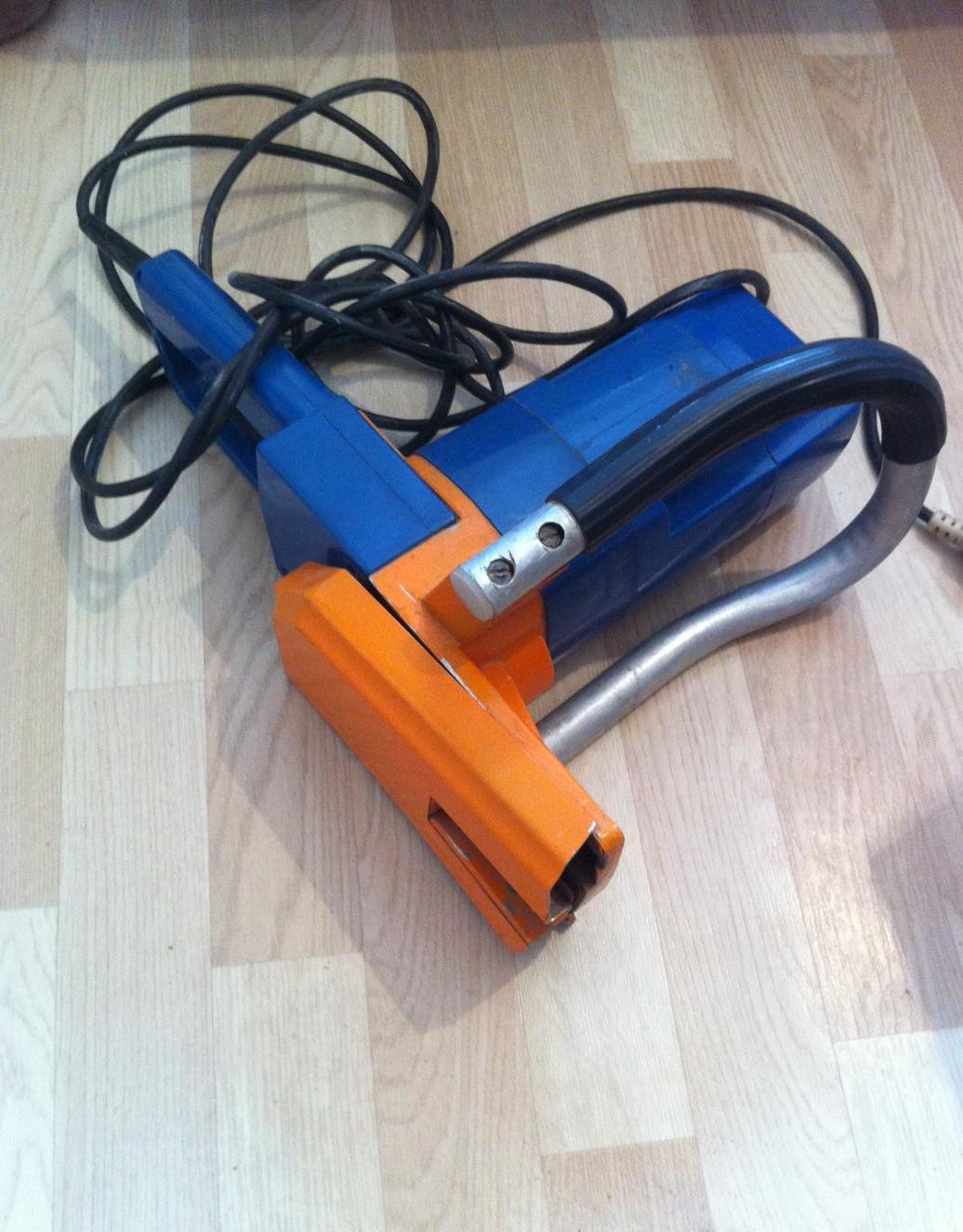

Вес первой электропилы “Парма” старого образца (смотрите на фото ниже) 9 кг. Мощность коллекторного однофазного электромотора 2000 Вт, питание силовой установки осуществляется от сети напряжением 220 В. Используются шины длиной 38 см и пильная цепь с шагом 9,3 мм.

Электропила цепная “Парма” 2М

Масса электрической пилы 5,6 кг. Мощность расположенного поперечно эл. двигателя 2000 Вт, питание от электросети 220 В. Это усоверенствованная модификация с автосмазкой цепи, которую можно легко отрегулировать. Бачок для масла оснащен смотровым окошком, позволяющим визуально контролировать наполняемость бачка смазочными материалами.

Производитель отлично сбалансировал инструмент, заботясь о снижении утомляемости оператора во время длительной работы. Блокировка цепи, двигателя, верхняя защита позволяют создать необходимые условия безопасности при работе. Используется пильная гарнитура: направляющая шина длиной 40 см и пильная цепь на 57 звеньев.

Альтернативная подставка для распила брёвен.

На днях мне нужно было распилить около 7 кубов леса, т.е. порезать на пеньки. Понятно, что объём работы внушительный и без специальной подставки не обойтись. С начало я хотел сделать универсальный козёл, но потом передумал.

Главная причина моего отказа от этой затеи была в том, что одному мне не положить тяжёлое бревно на козёл. Да и делать не очень хотелось. И тут, на мою удачу, подвернулась обычная не большая скамья габаритными размерами 550×340×240 мм.

Перед тем как скамью использовать я её усилил раскосами с обеих сторон. Перевернул и всё, подставка готова.

Порядок работ по распилу бревна.

  1. С общей кучи выбираю бревно, которое не заклинившееся и не задавленное.
  2. Сбрасываю его на землю.
  3. Один край бревна заношу на скамью, а затем второй.

Обратите внимание, подставка должна немного быть смешена от центра бревна в сторону начала распила

  1. Отступаем около 30 см от края и отпиливаем пеньки (чурбаки) поочерёдно с обеих сторон, постепенно двигаясь к src=»https://dveridomaster.ru/wp-content/uploads/2015/08/DSCF8954.jpg» class=»aligncenter» width=»408″ height=»225″|fcw3qayjh5a| alt=»как распиливать дрова» src=»https://dveridomaster.ru/wp-content/uploads/2015/08/DSCF8959.jpg» class=»aligncenter» width=»408″ height=»250″|fcw3qayjh5a| alt=»как распиливать дрова» src=»https://dveridomaster.ru/wp-content/uploads/2015/08/DSCF8961.jpg» class=»aligncenter» width=»408″ height=»254″
  2. Последний распил придётся делать дважды. Первый, до половины и второй, после того как перевернули оставшийся фрагмент бревна, отрезается окончательно. Это делается для того, чтобы цепь не заклинило.

Бензопила Husqvarna 137. Замена барабана сцепления

Барабан сцепления бензопилы является одним из самых распространенных расходных материалов в бензопиле, ведь именно он приводит в движение режущую цепь. Сами барабаны делятся на два вида – с приварной ведущей звездочкой и со сменным венцом, причем во втором случае изнашивается только сменный венец, сам барабан меняется гораздо реже.

Выполняя ремонт сцепления бензопилы, придерживаются правила – при полном износе двух цепей меняется шина, при износе двух шин меняется барабан сцепления. Уровень износа звездочки можно определить без специальных приспособлений, достаточно просто осмотреть ее – цепь, двигаясь на высоких оборотах, со временем протирает зубцы, по которым двигается. Если износ достаточно сильный, то замена барабана сцепления бензопилы неизбежна.

В статье пойдет речь о бензопиле Husqvarna 137. Замена барабана сцепления является несложной процедурой и проходит в несколько этапов.

Сначала нужно снять крышку шины и цепного тормоза. Для этого подойдет комбинированный ключ, входящий в комплектацию бензопилы.

Затем снимаем крышку воздушного фильтра, выкручиваем свечу зажигания, стопорим поршень бензопилы Husqvarna 137. Для этой процедуры рекомендуется использовать обычную веревку, так как при использовании металлического стопора есть риск пробить поршень.

На самом диске сцепления указано направление для его снятия и два отверстия для съемника сцепления.

Выкручиваем сцепление по часовой стрелке и снимаем его. Под диском сцепления находится прижимная шайба, ее тоже нужно снять.

Под самим барабаном сцепления находится маслонасос с шайбой, на которую устанавливается новый барабан.

Сборка бензопилы происходит в обратном порядке за исключением затягивания диска сцепления. После накручивания сцепления на резьбу необходимо заново застопорить поршень во избежание деформации стартерной группы, которая находится по другую сторону коленвала.

Замена барабана сцепления бензопилы является неотъемлемой частью технического обслуживания, которая продлит жизнь всем элементам режущего оборудования. Установка на изношенный барабан новой режущей цепи уже через несколько секунд работы повлечет за собой растягивание цепи. В свою очередь, это приведет к небольшому увеличению шага цепи, повысит нагрузку на подшипник и звездочку на самой шине. Поэтому, решив сэкономить на своевременном сервисном обслуживании, то будьте готовы к тому, что через малый промежуток времени потребуются гораздо более серьезное вложения на покупку всех расходных материалов режущего оборудования.

27, всего, сегодня

Особенности замены звезды для бензопил разных марок

При замене или ремонте бензопилы следует учитывать конструктивные особенности модели. Специфика обслуживания муфты барабана популярных производителей:

  • Stihl (Stihl). Модели этой марки имеют цельные и разборные типа звездочек. Чтобы раскрутить сцепления, вам нужна девятнадцать головка и ручка. Следует отметить, что резьба левая, а за сцеплением установлена ​​отражательная пластина (расходный материал, часто разрывается при диагностировании барабана).
  • Partner (Partner). Особенностью этой марки является то, что при замене звездочки рекомендуется менять подшипник. Если вы игнорируете этот шаг, после запланированного ремонта риск неисправности цепи, изменения шага во время активного пиления.
  • Husqvarna (Husqvarna). Во многих моделях Husqvarna используется переменная звездочка . Это упрощает плановую замену и ремонт. Разбирая инструмент, вам нужен тринадцать гаечный ключ, чтобы закрепить вал со стороны рабочего колеса.
  • Carver (Carver)). В отличие от других производителей, конкретных конструктивных особенностей муфты нет. В зависимости от марки, звезда может быть сплошной или разборной.

Рекомендуется внимательно прочитать инструкцию перед началом планового ремонта. Он указывает на важные конструктивные особенности пилы, частоту замены расходных материалов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
