Какая виброплита лучше для тротуарной плитки

Технологический процесс заливки бетона

Через сутки после устывания бордюр можно начинать заливку бетона. Если вы создаете площадку, на которой будет ездить техника, в особенности крупногабаритная, бетонное основание надо армировать. Для этого подойдет арматура (толщиной не более десятки), которую вяжут с размером ячеек в 15-20 см. Если же дорожки будут исключительно пешеходными, то армировать не нужно.

Свежие записи

Почему при покупке саженцев не стоит верить продавцам на слово и как по 3 признакам самим определить возраст растения Рассада помидоров стала фиолетовой или белесой: почему изменился цвет и как спасти растения 4 вкусных, но необычных сорта груши: соседи будут спрашивать, что за чудо-фрукт растет в саду

Бетон желательно заливать на песок, который будет дополнительным дренажом для просачивающейся влаги и позволит ей быстро уходить в грунт

Чтобы влага, попавшая через тротуарную плитку на бетон могла просочиться далее, а не стоять внутри, надо создать специальные дренажные отверстия. Для этого используют асбестовую трубу, нарезая ее на кусочки, высотой в 15-20 см (высота должна совпадать с высотой бетонного слоя, который вы потом зальете). Кусочки асбеста раскладывают по всей территории с расчетом одна на кв.м. После заливки бетона их не удаляют. Можно создать отверстия и из досочек в форме квадратов, но после устывания бетона дерево придется вынимать.

Теперь готовим обычный бетон, используя цемент марки 150-200. Заливаем его слоем в 15 см – если нет армирования, 20 см – если уложена арматура. Если заливается большая площадка, то через каждые три метра надо создавать так называемый температурный шов. Он нужен, чтобы предотвратить зимой растрескивание основания. Шов проще всего сделать, вдавив в бетон доски ребром, толщиной в полсантиметра. После пристывания их вынимают, а пустоты заполняют эластичным наполнителем. Верх шва промазывают бетоном, чтобы сравнять с остальной поверхностью.

Спустя сутки вынимают деревянную опалубку из дренажных отверстий и заполняют их вровень с краем бетона мелким щебнем.

Конструкция и принцип работы

Конструктивно виброуплотнитель имеет электромеханический эксцентрик, который создает вибрационные механические колебания. При помощи ременной передачи крутящий момент от двигателя передается на жестко закрепленный эксцентрик. Полученные колебания передают вибрацию на рабочее металлическое основание агрегата. Плита всей площадью своей поверхности воздействует на уплотняемое покрытие.

Мнение эксперта

Кузнецов Василий Степанович

К оборудованию для строительных работ предъявляются повышенные требования к надежности. Поэтому конструкция виброплиты должна быть простой, техническое обслуживание легким, а принцип работы понятным.

Виды

Виброплиты можно разделить на несколько видов:

Виброплиты: 1-Бензиновая 2-Дизельная 3-Электрическая

По использованию энергии

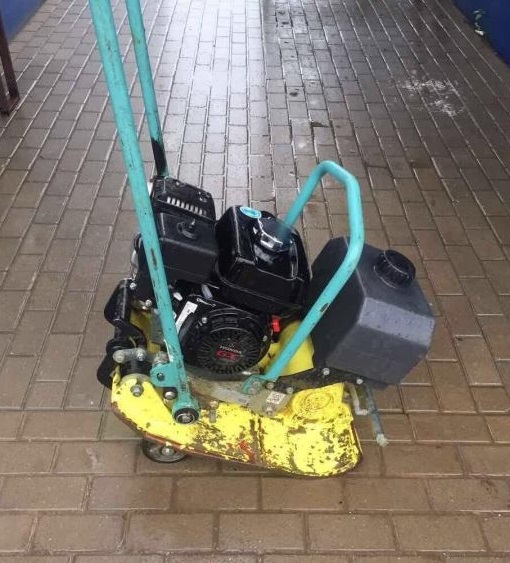

Бензиновые

Экономичный вариант, пользуется самым большим спросом (цены ниже дизельных аналогов). Могут свободно перемещаться по рабочей площадке (не привязаны к источнику питания, в отличие от электрических виброплит), способны работать в мороз и в жару.

Недостатки: большой вес, при работе издают много шума.

Дизельные

Просты в управлении, надежны, долговечны, независимы от источника питания.

Недостатки: тяжелые, сильно шумят при работе. На морозе могут плохо работать.

Электрические

Имеют небольшой вес, низкий уровень шума, экологичны. Могут использоваться в закрытых помещениях (так как нет двигателя внутреннего сгорания, нет и загрязнения выхлопными газами).

Недостатки: рабочая зона ограничена длиной кабеля питания; используются реже, так как требуется дополнительное электрическое оснащение.

По способу передвижения:

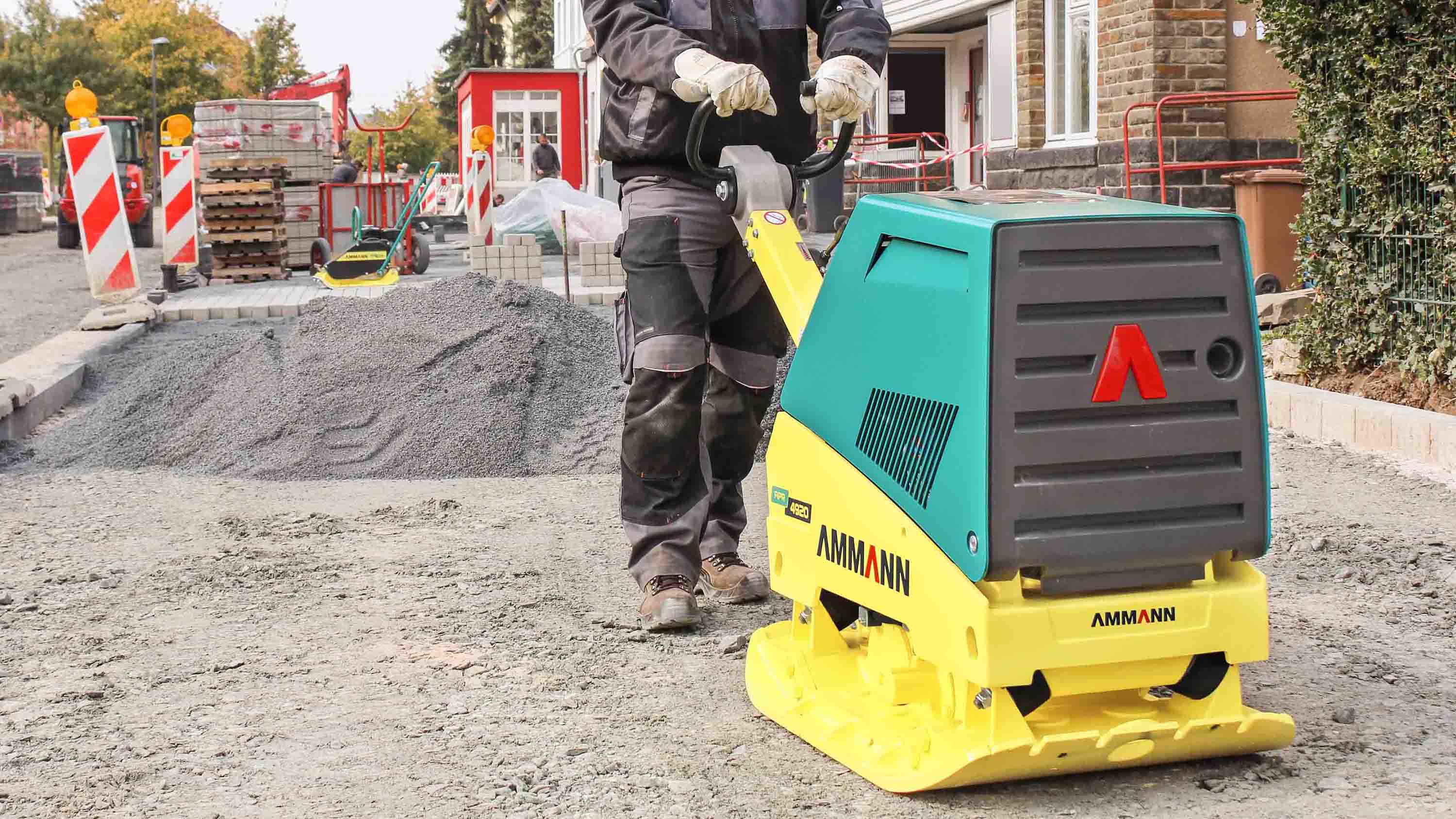

Реверсивные

Более маневренны (возможность обратного хода без разворота); незаменимы в узких проходах.

Недостатки: большой вес, высокая цена.

Поступательные

Движутся только в прямом направлении. Виброплиты такого типа дешевле и легче.

Недостатки: для разворота необходимо дополнительное пространство.

По весу:

  • Легкие (до 75 кг) — применяются для трамбовки грунта толщиной 10-15 см (при отделочных и ландшафтных работах).
  • Универсальные (75—90 кг).
  • Средней тяжести (90—140 кг) — используются для послойных уплотнений толщиной до 35 см.
  • Тяжелые (от 200 кг и более).

Сравнительная таблица характеристик

В таблице ниже представлены основные технические характеристики рассматриваемых моделей виброплит. Сравните их друг с другом и выберите прибор, полностью отвечающий вашим требованиям.

Название марки и моделиВид устройстваОсобенностиСтрана-производитель
MASTERPAC PC 5018на бензинеэкономичный расход бензинового топлива, качественная сборка конструкцииКитай
CHAMPION PC6337Fбензиноваялучшее соотношение стоимости и качества устройстваКитай
WACKER NEUSON VP 1550АWбензиновая плиталучшее качество двигателяГермания
ZITREK CNP 330А-2работает на бензинеультрамощный бензиновый двигательЧехия
Вибромаш ВИ-99 Вэлектрическаявибромотор самостоятельно изготавливает плитуРоссия
SHATAL PC-1443электрическаяпрочность конструкции, работа от сети 220 ВКитай
КРАСНЫЙ МАЯК ВУ-05-45электроплиталаконичный форм-факторРоссия

Классификация вибрационных плит

Можно подумать, что виброплита – это такой инструмент, для управления которым нужны специальные навыки. Однако это не так. Использовать её на своём садовом или коттеджном участке может любой. Главное – ознакомиться с правилом эксплуатации и правильно выбрать нужную модель.

Важным моментом является то, что виброплита – это может быть инструмент или оборудование, в зависимости от использования. Самоходная ручная представляет собой инструмент, а вот работающая в паре с другой техникой – уже оборудование.

Именно поэтому, стоит обратиться на классификацию виброплит. Они подразделяются на оборудование, управляемое идущим позади оператором и навесное оборудование для гидравлической техники или в качестве прицепного для буксировке позади транспортных стредств – трактора или грузовика/тягоча.

Кроме того, существует классификация по трём основным типам, в зависимости от:

  • управления
  • движения
  • запуска

По типу управления

Основная часть данного вибрационного оборудования на ручном управлении. Такие виброплиты требуют непосредственного присутствия оператора, который будет задавать направление движения.

Там, где сложно развернуться оператору или есть риск травмы во время работ, используют виброплиты на дистанционном управлении. Они стоят дороже, поскольку оснащены дополнительной электроникой, но более безопасны. К тому же или удобно работать в траншеях, визуально оценивая качество работы сверху.

Есть модели, которые не передвигаются самостоятельно, а ими управляют с помощью техники. Такие виброплиты являются навесным или прицепным оборудованием и работают в сцеплении с другим транспортным средством. Они могут крепиться к трактору, экскаватору или грузовому автомобилю. Ещё они могут переставляться с места на место подъемной техникой.

По типу движения

Виброплиты – это самоходный инструмент или навесное оборудование для экскаваторов, трактора или грузового автомобиля. Самоходные модели бывают переднего хода или реверсивные.

Плиты переднего хода может перемещаться только в одном направлении. Чтобы уплотнять второй ряд или ещё раз пройти поп уплотнённому участку их необходимо развернуть. Это не всегда удобно в ограниченном пространстве, например, при работах в траншеях.

Поэтому там используют реверсивные модели, для чего виброплита должна быть оснащена двумя валами на вибраторе. Такое устройство может двигаться вперёд и назад, что делает его более удобным. Однако такие модели имеют большие размеры виброплиты и более высокую цену.

Навесное оборудование для специальной техники имеет гидравлический привод – виброплита запитана от основной машины и не способна перемещаться самостоятельно.

Такие виброплиты оснащены большой трамбующей подошвой и достаточно тяжелые (вес может достигать 1 тонны). Назначением такой техники является работа на крупных строительных промышленных объектах, на склонах.

Тип запуска

Ручной запуск считается самым простым и недорогим. Обычно так запускают модели малой и средней мощности. Пуск осуществляется механическим стартером – нужно дернуть трос, который провернёт коленвал и запустит двигатель.

Электрический стартер установлен на устройствах с более мощным двигателем. Он действует подобно ключу зажигания в автомобиле. Есть модификации с дистанционным запуском с пульта управления.

Навесные модели запускаются от гидравлического оборудования основной машины.

Размер имеет значение

Здесь нужно знать, что размеры базовой части – это очень важно. Правильная геометрия подошвы, а также небольшие ее размеры – высокая эффективность и дополнительные преимущества

Так, рабочая часть может отлично самоочищаться. Чем меньших размеров поверхность плиты, тем лучше эффективность работы.

Так, если изготовляется виброплита своими руками, то подошва должна иметь небольшие размеры, конечно, если это не снизит вибрационные характеристики.

Узел, который создает вибрации, закрепляют на рабочей части. В этом случае все крепления, а также все узлы должны быть очень тщательно собраны. Каждая, даже самая небольшая деталь должна иметь максимальную надежность. Ведь предстоит работать в условиях сильных вибраций.

Сальник вибрационного узла не должен пропускать смазку, он также защищает детали от попадания пыли и грязи. Сальник должен быть надежным, чтобы выдержать серьезные нагрузки в течение длительного времени.

В качестве привода будет использован электрический двигатель, а чтобы работа такого оборудования была более эффективной и качественной, можно использовать бензиновые либо дизельные моторы. Так будет обеспечена максимальная отдача мощности и отличная утрамбовка в любых, даже самых неблагоприятных условиях.

Какая виброплита лучше

Представленные в обзоре модели – лучшие в своих классах. Универсального оборудования нет: трамбовка для дорожных работ по укладке асфальтобетонного полотна не поместится в траншее под фундамент дачи или бани. Команда VyborExperta.ru рекомендует:

  • Diam VMR-115/5.5H – для обустройства приусадебного участка;
  • Wacker Neuson BPU 2540A – незаменима при прокладке асфальтовых дорожек;
  • Zitrek z3k50 Loncin 154F – поможет обустроить участок на даче;
  • Вибромаш ВУ-11-75 – для работы в закрытых зданиях;
  • Weber mt CR-6 – помощник дорожного строителя;
  • ТСС WP90TL – для бригады по строительству коттеджей.

Правильный выбор трамбовки позволит выполнить запланированные работы в соответствии с действующими СНиПами и стандартами.

Другие варианты вибростолов

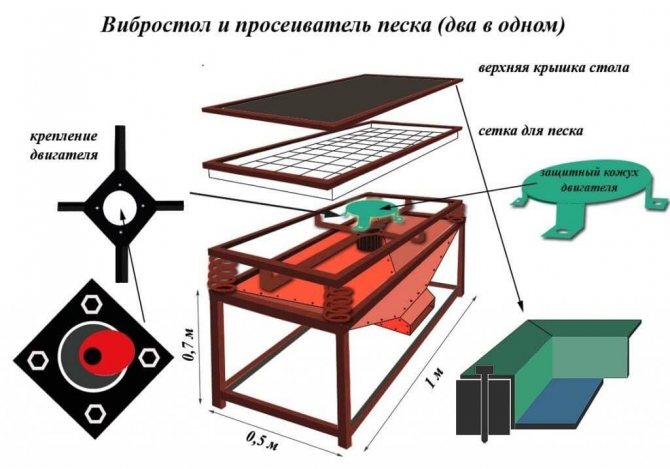

Помимо предложенного выше традиционного по конструкции стационарного вибростола, есть и другие устройства.

Например, комбинированный механизм для уплотнения тротуарной плитки и просеивания песка.

В этом случае рама с сеткой устанавливается на столешницу, песок насыпается сверху и включается вибрации. Отсев производится до той фракции, которую задает размер ячеи сетки. Обязательно наличие бортиков у столешницы и ее сплошная поверхность! Под столешницей устанавливается короб с наклонным отводом для ссыпания просеянного песка, двигатель защищается кожухом.

При желании размер столешницы можно увеличивать, в этом случае количество ножек увеличивается также – до 6 или 8 штук, а сама рама усиливается

Обратите внимание – количество амортизаторов соответствует числу опор рамы!

Если крепление амортизаторов с помощью штырей и гаек по какой-то причине не устраивает, можно зафиксировать их с помощью стаканов. В этом случае внутренний диаметр стаканов и наружный диаметр пружины должны примерно совпадать, гарантируя зазор в 1…2 мм.

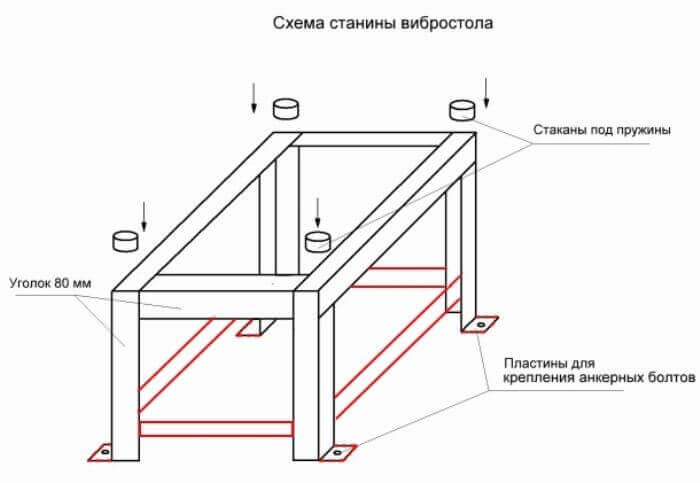

Еще один чертеж поможет сделать вибростол для тротуарной плитки с четырьмя опорами.

Размеры 300 мм и 180 мм в этом чертеже относятся к габаритам короба для установки электродвигателя.

При необходимости увеличить число опор и, соответственно, добавить усиливающие балки в раму, двигатель может быть смещен от центра, как показано на схеме ниже.

Допустимо также использование передаточных механизмов, когда двигатель установлен на раме вибростола, а вибрация на столешницу передается с помощью шкива.

Виброплита: сферы использования

Сфера использования виброплит довольно велика. Они используются при прокладке дорог, тротуаров, обустройстве площадок и для других ремонтных или строительных нужд.Утрамбовщик грунта используется какв промышленных, так и в бытовых целях. Уникальность данного приспособления в том, что, несмотря на свои небольшие размеры, оно способно выполнить такую же работу как огромный «каток». При укладке тротуарной плитки данное устройство особо полезно.

С помощью виброплиты можно утрамбовать слой асфальта, песка, бетона, щебня или обычной земли. Может использоваться в узких траншеях и котлованах. Одним из преимуществ является возможность двигаться задним ходом, что очень удобно в ограниченном пространстве и при работе на небольших территориях.

Техника безопасности при работе

Выполнение работ методом трамбовки грунтов виброплитами, предполагает соблюдение правил техники безопасности. Основные правила техники безопасности при работе с виброплитой:

Во время выполнения работы должны быть одеты средства индивидуальной защиты – одежда и обувь, защитные очки, головной убор.
До начала работы проверьте его на внешние повреждения – обнаруженные неисправности требуется немедленно устранить.
Когда механизм запущен, категорически запрещается оставлять его без присмотра, оператор виброплиты должен выбрать безопасную позицию и находиться сзади механизма.
Важно соблюдать режим труда и отдыха, через каждые 40 минут работы делайте десятиминутный перерыв, чтобы не допускать переутомления.
Запрещается предпринимать какие-либо действия, ускоряющие работу механизма.
В тех случаях, когда предполагается работа на наклонной поверхности, оператор должен занять позицию выше агрегата и передвигаться сверху вниз.
Не стоит использовать агрегат рядом с взрывоопасными материалами и теми, что легко воспламеняются.
Если произошла внештатная ситуация и плита опрокинулась, надо сразу выключить ее, а потом вернуть в рабочее положение.
Разворот агрегата надо производить одной рукой, а чтобы предотвратить травматизм, конечности требуется располагать так, чтобы они находились на удалении от основания плиты.
При наезде на преграду, агрегат надо сразу остановить, и снова запустить его в работу после устранения препятствия и возможных поломок.
В процессе работы надо вести агрегат так, чтобы он не приближался к оврагам или котлованам.
Нужно отстранять от работы с агрегатом сотрудников, находящихся под воздействием алкоголя, наркотиков или психотропных веществ.
Помните о том, что более высокое расположение центра тяжести агрегата и меньше площадь опоры, тем больше вероятность опрокидывания его.

Назначение виброплит

Виброплита – простой по конструкции и в обслуживании механизм, способный выполнять работы в ограниченном пространстве:

  • подготавливает основу под фундамент небольших строений;

  • производит работы по ремонту асфальтового покрытия, железнодорожной насыпи;

  • уплотняет детские и спортивные площадки, поверхность которых покрыта песком, рыхлой почвой;

  • выравнивает ландшафт приусадебных участков;

  • уплотняет насыпной материал под укладку керамической плитки или тротуарной брусчатки.

Сильные ударно – вибрационные действия на уплотняемый слой проводятся тяжелым весом основания уплотнительного механизма – подошвой.

И еще три самых важных критерии выбора

Покупая виброплиты, как мы уже сказали, первым делом, ориентируйтесь на их массу

Кроме этого, акцентируйте свое внимание на таких показателях:. 1.Вибрационное усилие

1.Вибрационное усилие.

Этот показатель отражает мощность вибрационных толчков. Чем она выше, тем больше степень уплотнения материала. Измеряется в кН. Например, для укладки асфальта, вибрационное усилие должно быть не меньше 15кН и выше,а вот для утрамбовки плитки на тротуаре достаточно намного меньше – 10 кН.

2.Размер рабочей поверхности.

Большая площадь рабочей подошвы не создает большого давления. Наоборот, чем она меньше, тем давление сильнее. Кроме того, узкой подошвой легче работать на труднодоступных местах.

3.Тип двигателя и его мощность.

Бензиновая и электрическая техника всегда более востребована, чем дизельная. Дизельную виброплиту покупают для промышленных работ, где требуется особо повышенная мощность и выносливость. Да и цена на дизель-моторы всегда выше. Электрический двигатель также всегда имеет недостаток – привязку к сети. Получается, что бензиновый мотор для вибробплит – самый оптимальный. Он мощный, надежный, не слишком дорогой и автономный в работе. По мощности следует подбирать плиту так, чтобы она сама тянула себя вперед. Если мощность занижена, плита начинает утопать в грунте, тормозить на подъемах. Есть золотое правило выбора строительной теники: чем выше ее мощность , тем меньше усилий нужно к ней прилагать.

ТОП-13 лучших виброплит

ФотоНазваниеРейтингЦена
Лучшие гидравлические виброплиты
#1

ТСС TSS-WP330YH 100 / 1001 — голосУзнать цену
#2

Shatal RP2013-40 99 / 100Узнать цену
Лучшие электрические виброплиты
#1

ВИБРОМАШ ВУ-11-75 100 / 100Узнать цену
#2

ЗУБР ПРОФЕССИОНАЛ ЗВПЭ-5 Г 99 / 100Узнать цену
#3

ВУ-05-45 98 / 100Узнать цену
Лучшие дизельные виброплиты
#1

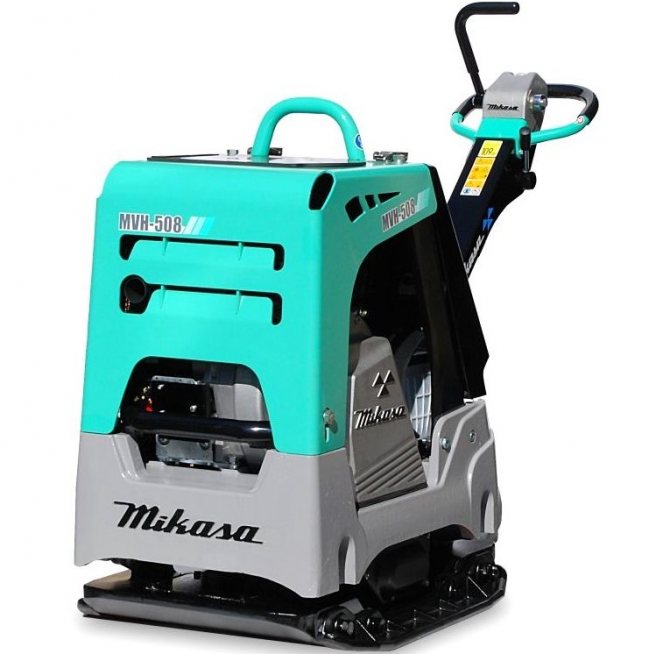

Mikasa MVH-508DSZ 100 / 100Узнать цену
#2

Husqvarna LG 300 DE 99 / 100Узнать цену
#3

Weber mt CR-3 98 / 100Узнать цену
Лучшие бензиновые виброплиты
#1

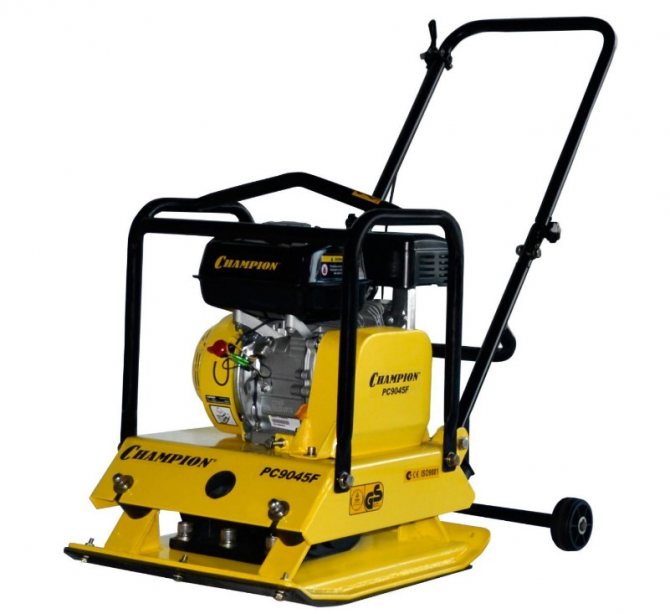

CHAMPION PC9045F 100 / 1001 — голосУзнать цену
#2

PATRIOT VT-90LB 99 / 1001 — голосУзнать цену
#3

ЗУБР ЗВПБ-10 Г 99 / 1001 — голосУзнать цену
#4

LIFAN PVB60 98 / 1001 — голосУзнать цену
#5

Zitrek z3k60w 97 / 1001 — голосУзнать цену

Какую бы вы выбрали виброплиту или посоветовали?

Принять участие в опросе

Что такое виброплита и для чего она нужна?

Для утрамбовки грунта, асфальта или другого покрытия используют специальные устройства — виброплиты. При строительстве различных объектов необходима первоначальная подготовка и тщательная утрамбовка различных видов сыпучих и связных материалов (гравий, чернозем, глина, песок, щебень, асфальт, тротуарная плитка и др.). Утрамбовка способствует лучшей водонепроницаемости, заполнению пустот и в целом — улучшению несущих свойств грунта.

Если первоначальный слой не подготовить надлежащим образом — впоследствии это может привести к разрушению фундамента, проседанию рабочего покрытия и другим неприятностям.

Виброплита бережно и равномерно уплотняет грунтовую поверхность. Используется на ограниченных строительных площадках, сложных ремонтируемых участках, где применение крупной строительной техники нецелесообразно.

Например, в таких случаях:

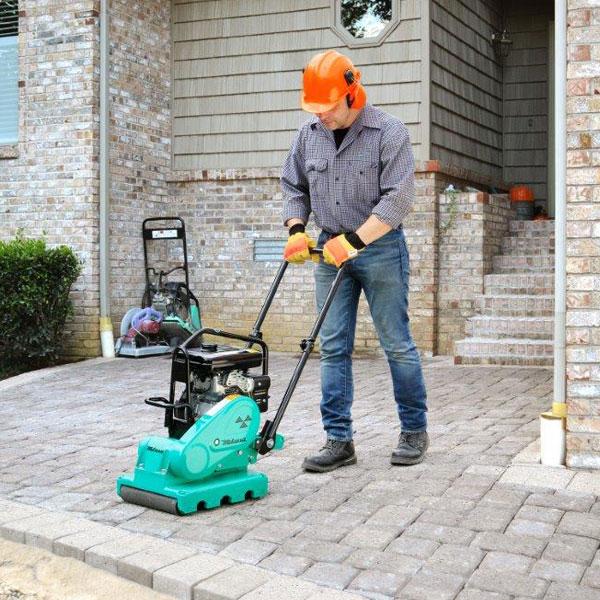

  1. При укладке брусчатки или тротуарной плитки.
  2. При ямочном ремонте дорожного покрытия.
  3. На небольшой площадке или участке с уклоном.

Рейтинг лучших моделей бензиновых виброплит свыше 70 кг

Тяжелые и средние по массе агрегаты редко применяют для декоративной плитки. Зато они хорошо подходят для уплотнения грунта и щебня.

DDE VP80-CK

Виброплита 80 кг обладает жесткой рамой и надежной конструкцией, устойчивой к вибрациям. Подходит для ландшафтных работ и дорожной укладки, уплотняет грунт до 30 см в глубину. Мощность двигателя составляет 6,5 л. с., а к минусам можно отнести только отсутствие реверсивного хода.


Средняя цена виброплиты DDE VP80 составляет 33000 рублей

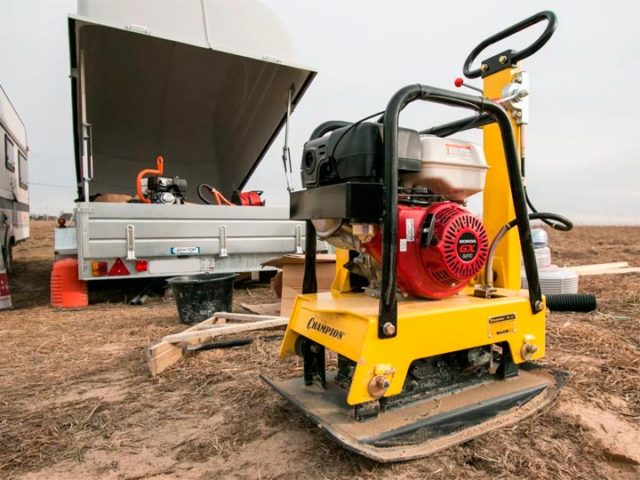

Champion PC1645RH

Мощный агрегат на 9 л. с. с массой 161 кг способен уплотнять материал до 50 см в глубину. Применяется как в частном, так и в профессиональном строительстве, оснащен прямым ходом и реверсом. Запускается вручную, обладает низким уровнем шума.


Купить виброплиту PC1645RH можно от 108000 рублей

Zitrek CNP 25-2

Агрегат подходит для работы с сыпучими материалами, поддерживает прямой и реверсивный ход, демонстрирует мощность 6,5 л. с. Модель надежно защищена от коррозии, легка в управлении, а масса составляет 126 кг. Глубина уплотнения для агрегата равна 30 см.


Приобрести виброплиту Zitrek можно от 52000 рублей

Как выбрать виброплиту

Конструкция виброплиты сравнительно проста: с помощью источника силы (двигатель внутреннего сгорания или электродвигатель) приводится в движение дебалансный вал с эксцентриком. Последний передаёт колебательные движения на плиту из толстого металла, которая утрамбовывает основание, по которому движется.

Конструкция виброплиты

Существует несколько особенностей, которые необходимо учитывать при выборе виброплиты:

  1. Тип двигателя. Топливные агрегаты – бензиновый и электрический – отличаются автономностью и мощностью, но требует постоянной заливки масла и бензина (солярки). Они громоздки и весьма шумны. Электродвигатели намного слабее, зато проще устроены и надёжнее в работе. А главное – дешевле.
  2. Тип привода. Чаще всего крутящий момент передаётся с диска сцепления на дебалансный вал с помощью клиноременного механизма. Также есть вариант, когда двигатель качает насос, нагнетающий масло в систему валов эксцентриками.
  3. Количество валов. Одни дебалансный вал означает движение только вперёд. Если в конструкции есть второй, то он называется реверсивным, так как позволяет двигать агрегат в обратном направлении без разворота. При одновременной работе плита стоит и работает на месте.
  4. Материал плиты. Распространены литая сталь и чугун. Второй предпочитают за стойкость к ударным нагрузкам. В обоих случаях это немалый вес, а ведь это и нужно для качественного уплотнения.
  5. Размеры основания. Чем меньше размеры плиты при одинаковой центробежной силе, тем сильнее она будет вдавливать то, на чём стоит. Поэтому большие плиты оборудуют мощными двигателями и валами с тяжёлым эксцентриком. В противном случае трамбовки сгодятся разве что для песка.
  6. Удобство. Регулируемая ручка, наличие транспортировочных складных шасси, электрический стартер вместо ручного – всё то значительно облегчает рабочий процесс.
  7. Комплектация. Некоторые модели оборудуются системой подачи воды для уплотнения асфальтобетона. А полимерный коврик позволяет использовать виброплиту для укладки тротуарной плитки.

Видео — Как правильно выбрать виброплиту

Советы по выбору

Выбирать виброплиту следует, ориентируясь на несколько важных критериев:

  • Мощность двигателя. Она измеряется в киловаттах или лошадиных силах. Чем выше показатель, тем эффективнее окажется прибор. Показатель мощности также влияет и на скорость осуществляемых работ.
  • Производительность. Показатель зависит от вида изделия и от уровня мощности. В профессиональной сфере рабочие выбирают прибор с максимальной производительностью.
  • Глубина уплотнения виброплитой. Она зависит от типа грунта, с которым предстоит работать.
  • Сила удара. Чем плотнее грунт и материалы, тем сильнее должен быть удар.
  • Частота вибраций. Она определяется мощностью и производительностью устройства.
