Как сделать вентиляцию своими руками: преимущества, недостатки и параметры самодельных систем (105 фото)

Что такое вентиляционная система

В общем смысле система вентиляции это движение воздуха между внешней окружающей средой и закрытым пространством. Из нагретого и душного помещения воздушная масса выносит лишнее тепло, влагу, что приводит микроклимат внутри помещения в соответствие с санитарными и гигиеническими требованиями. Вентиляционная система может выступать частью внутреннего дизайна помещения и входит в общую сеть коммуникаций здания. Заказать проектирование вентиляции вы можете на сайте https://avimos.ru/proektirovanie-ventilyatsii/ .

Воздушные массы приводит в движение специальная вентиляционная система, включающая комплекс технологического оборудования, очистные фильтры. Ее основные задачи: сбор, вывод, перемещение и очистка воздуха.

Основным отличием вентиляции от кондиционирования служит управляемый полный цикл обновления воздушных масс путем притока и отвода. Тогда как кондиционеры только нагревают или охлаждают воздух, увеличивают влажность и ионизацию.

Обычный кондиционер просто гоняет воздух в комнате по кругу

Приточная вентиляция помогает полностью очистить воздух, предотвратить распространение вирусов, грибков, повысить влажность до рекомендованного уровня. В экстренных случаях вентиляция позволяет быстро заменить воздух внутри помещения при помощи системы трубопроводов, вентиляторов, нагревателей, фильтров.

Схема кухонной вытяжки

Чтобы правильно сделать вытяжку, необходимо знать, как прибор устроен, из каких узлов и элементов он состоит, по каким принципам работает, смотреть тут.

Сердце любого электрического прибора – это электрический мотор. Мощность двигателей, вентиляторов колеблется от 50 до 200 Вт, их скорость составляет до 2000 об/мин.

Чем выше мощность и больше количество оборотов, тем производительней получится устройство, но и тем больше расход электричества и выше уровень шума.

Расход электричества зависит и от используемого освещения. Самые экономичные – светодиодные лампы. Их количество нужно подбирать так, чтобы плита хорошо освещалась.

Следующий важный элемент любой вытяжки – система фильтров. Прямо на входе расположен антижировой фильтр. Он представляет собой металлическую сетку или сложенную в несколько раз фольгу с прорезями.

Фильтр улавливает крупные фрагменты, капли и брызги, он защищает внутренние части и двигатель от загрязнений.

Для очистки воздуха от копоти и других более мелких частиц используют синтетические или угольные фильтры. Первые состоят из нескольких слоев ткани, во вторых используют микрогранулы угля.

И те, и другие необходимо периодически очищать или менять. Загрязненные фильтры снижают эффективность работы вытяжки, уменьшают ее производительность.

Также нужно собрать вентиляционный канал, который будет соединять вытяжку у плиты и общедомовую вентиляцию.

Как провести расчет вентиляции в частном доме

В расчете вентиляции используется такой показатель, как кратность воздухообмена. О ней уже говорилось в начале статьи. Зафиксирован данный параметр СНиПом под номером 2.08.01-89* под названием «Жилые здания». Так вот в приложении №4 дана таблица, в которой кратность воздухообмена показана в зависимости от назначения комнаты. Не будем переписывать всю таблицу, укажем основные помещения:

Помещение	Кратность воздухообмена
Жилые	3 м³/час на каждый квадратный метр площади при высоте потолков 3 м
Кухня с электроплитой	60 м³/час
Кухня с газовой плитой: 2 конфорки 3 конфорки 4 конфорки	60 м³/час 75 90
Ванная	25
Туалет	25
Совмещенный санузел	50

Теперь, что касается расчета. Для этого используется формула:

N = V x L, где

N – производительность вентиляции,
V — объем помещения,
L — кратность воздухообмена.

Обратите внимание на кратность в жилых помещениях. В принципе, получается так, что она равна «1»

То есть, за один час объем воздуха в них должен поменять полностью. Отсюда получается, что производительность вентиляции должна быть равна объему комнаты.

Но это всего лишь расчет, который основывается на нормативах. Сама же вентиляционная система – это воздуховоды, которые и должны обеспечивать необходимую проходимость воздушных масс. Поэтому и здесь есть свои нормы. К примеру, круглая труба диаметром 150 мм, а это сечение, равное 0,016 м³, обеспечивает проходимость 30 м³/час. Этот же параметр поддерживает воздуховод прямоугольного сечения 100×100 мм. При этом такой объем поддерживает высота стояка, равная 3 м. То есть, если эта величина будет меньше, соответственно и снизится производительность.

Схема для примера расчета

Пример расчета. Вводные данные:

общая площадь жилых помещений – 60 м²;
в кухне эксплуатируется газовая 4-конфорочная плита;
туалет и ванная раздельные;
высота потолков – 3 м;
приток со стороны жилых помещений, вытяжка из кухни, ванной и туалета.

В первую очередь рассчитывается объем приточного воздуха. Он равен объему жилых помещений: 60 × 3 = 180 м³/ч. Теперь надо рассчитать объем выводимого воздуха. Здесь придется обратиться к таблице:

в кухне этот показатель равен 90 м³/ч,
в туалете и ванной по 25.

В общем получается: 90 + 25 + 25 = 140 м³/ч. Теперь две полученные величины надо сравнить. Понятно, что 180 больше 140. Значит, производительность вентиляционной системы в данном конкретном случае будет 180 м³/час.

Этот расчет действителен и для естественной вентиляции, и для механической.

Оформление

Теперь нужно подумать над конструкцией блока вентиляторов, который вы сделали своими руками. Для того чтобы собрать все кулеры воедино, нужно определиться, в форме какой фигуры будет конструкция. Возможно, вам проще будет сложить их в виде квадрата или просто составить в ряд.

В любом случае, для этих целей понадобится клеевой пистолет, который обычно используют для изготовления изделий своими руками в кружках технического творчества или флористики. Можно проклеить с помощью него ребра кулеров в нужных местах и дать остыть. Но если у вас нет пистолета, а есть только проволока и изолента, то можно скрепить кулеры через отверстия для болтов с помощью проволоки, а края обмотать черной изолентой.

Итак, вы успели убедиться, что сделать простой обдув помещения своими руками – это просто и доступно даже человеку, далекому от технического творчества. Такие простые решения способны выручить в ситуации, когда нужно обеспечить прохладу в помещении в безветренную погоду, а обычный вентилятор либо сломался, либо его просто нет в доме. В этих случаях на помощь и приходит простая смекалка.

Итак, все, что Вам нужно подготовить это острый нож, изоленту, ненужный USB шнур и, собственно, исполнительный орган самоделки. Что касается последнего, то тут принято использовать один из двух вариантов: старый кулер от компьютера либо моторчик от машинки. Далее мы рассмотрим две инструкции, которые доходчиво объяснят, как сделать USB вентилятор в домашних условиях своими руками!

Делаем правильно

Ничего сложного в этой строительной операции нет, если отдушины в фундаменте делаются на стадии сооружения последнего.

Конечно, все будет зависеть от того, из какого материала лента закладывается. Проще всего сделать продухи в бетонной конструкции. В нее, после того как будет установлен армирующий каркас, надо уложит пластиковые трубы, которые к каркасу крепятся проволокой. Здесь главное точно провести установку по месту назначения. Ведь теми же правилами оговаривается, что:

В независимости от высоты цокольной части фундаментной конструкции отдушины устанавливаются от верхней горизонтальной плоскости цоколя вниз на расстоянии 15 — 20 см.
Если цоколь – это небольшая высота выступа над поверхностью грунта, то данный параметр установки выдерживается обязательно, просто перед вентиляционным отверстием в земле делается приямок.
Располагать их по длине ленты надо равномерно, идеально, если отдушины будут находиться друг против друга.
Расстояние между ними – 2-3 м.
Если подвал разделен на несколько помещений перегородками, то в первую очередь надо учесть, что в каждом из них должно быть минимум одно отверстие, плюс отверстие в самих перегородках, площадь которых в два — три раза должна быть больше площади продухов.

Точно также делаются вентиляционные отверстия, если фундамент заливается бутобетоном.

Пластиковая или асбестовая труба, используемая для организации вентиляционных отверстий в фундаменте, до заливки бетонного раствора заполняется песком. Это увеличит ее несущую способность, то есть, сохранит от растрескивания или поломки. После снятия опалубки и застывания бетона, песок удаляется.

Если цокольная часть – это кирпичная или блочная кладка, тогда продухи в ленточном фундаменте можно сооружать в виде прямоугольного отверстия. Очень часто для этого используют арматурный каркас, на который будут опираться верхние элементы кладки. Просто арматурные стержни укладываются по горизонтальной плоскости кирпичей, образуя несущую часть отверстия.

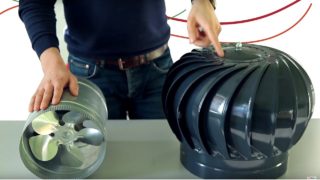

Выбор турбодефлектора

Помимо дефлектора устанавливают вентилятор на случай отсутствия ветра

При обнаружении слабой тяги лучше выбирать турбированные виды, т.к. статические установки не справятся с задачей. Лучше покупать механизм с закрытой системой подшипников. В бюджетных моделях часто используются открытые шарниры, которые быстрее покрываются льдом.

Параметры выбора:

по диаметру вывода дымохода или вентиляционной шахты;
по площади сечения воздуховода.

Если дефлектор ставится на кровле без вентиляционных выходов, количество рассчитывается по производительности с учетом объема подкровельного пространства. В местности с регулярными сильными ветрами хорошо работает Н-образный дефлектор.

Видео описание

Про основы проектирования вентиляции смотрите в видеоролике: Любой проект будущей вентиляции осуществляется с обязательным учетом норм обмена воздуха для каждого отдельного помещения и в общем для всего здания. В соответствии с нормами и требованиями воздухообмен должен соответствовать следующим показателям:

комната 3 м3/ч на каждый 1м2 жилых помещений;
ванная, уборная, душевая 25 м3/ч;
совмещенное помещение 50 м3/ч, 25.

Параметры указаны для температуры в холоднее время года, внутри помещении температура составляет 16-25 °С.

Правильному функционированию вентиляции уделяется особое внимание при проектировании систем «умного дома» Источник restate.ru

После создания проекта может осуществляться монтаж вентиляции, над чем также должны работать только специалисты. Сам процесс происходит в несколько этапов – подготовка схемы и проекта дома. При этом обязательно учитываются все другие коммуникации и системы. Монтаж и проектирование вентиляции в загородных домах довольно сложная процедура и здесь нельзя допускать ошибок. В противном случае они не смогут обеспечивать поставленные цели. Например, система вентиляции требует проведение подготовительных действий:

определение мощности электросетей, их закладка и возможное сокращение энергопотребления;
возможность монтажа специального оборудования, а также обустройство воздуховодов;
подбор оборудования с учетом особенностей помещений и условий эксплуатации;
монтаж всего подобранного оборудования.

Типы вентиляционных систем

Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:

Естественная.
Принудительная, оснащенная механическими приспособлениями.
Комбинированная.

Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.

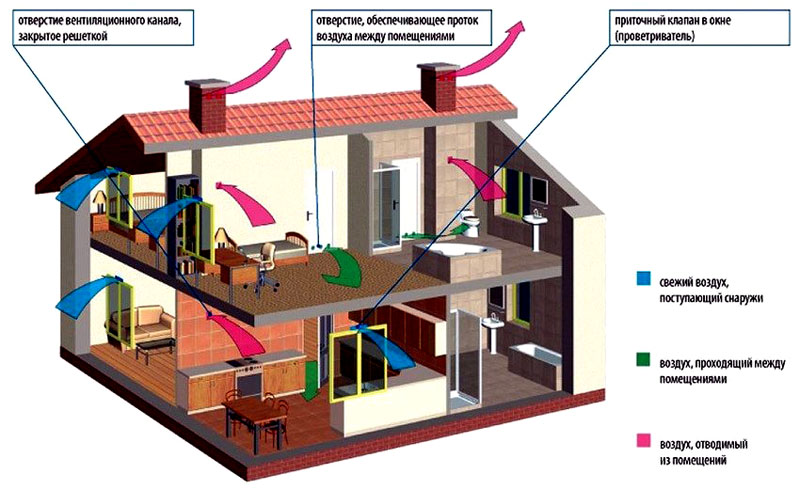

Естественная или принудительная – что лучше?

Простейший пример естественной вентиляции – квартира в доме с деревянными окнами. Вытяжка хоть и организована при строительстве, но подчиняется законам физики, а поступление воздуха производится через щели в оконных и дверных проемах, открытые окна и форточки.

В деревенских домах, которые многие используют в качестве сезонного жилья, циркуляция воздуха осуществляется и с помощью кирпичной печи с дымоотводом и трубой

Но иногда естественного воздухообмена недостаточно для формирования здоровой, комфортной для проживания среды. И тогда приходится использовать перечисленные выше устройства, врезать новые вентиляционные каналы.

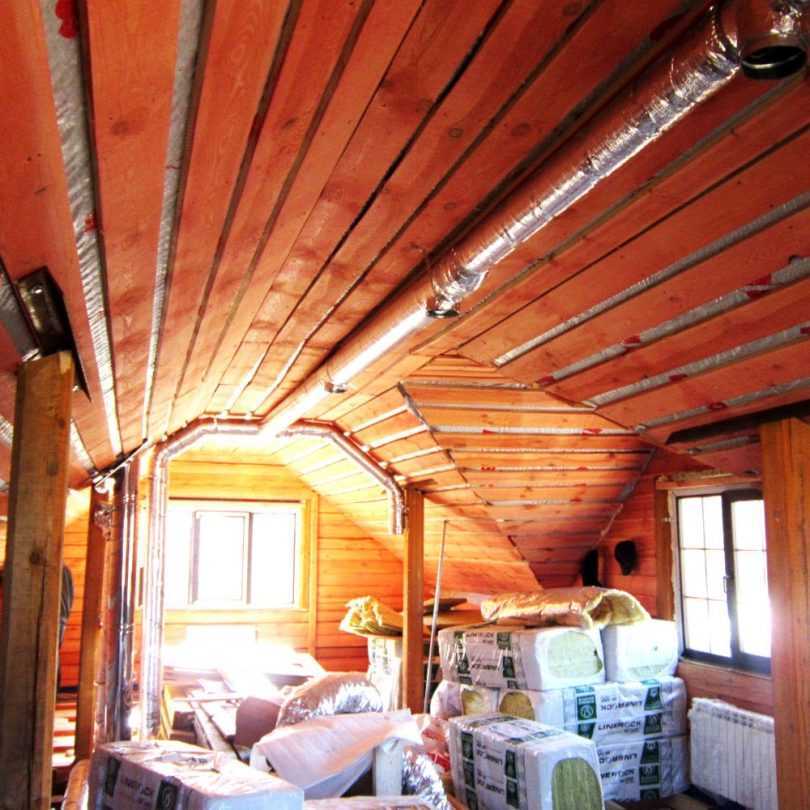

В качестве воздуховодов используют или пластиковые трубы или оцинкованные элементы. Их располагают над подвесными конструкциями и в стенах с выходом наружу над крышей или в стене.

Для создания полноценной вентиляции конструируют целые системы утепленных герметичных каналов, проходящих через все помещения. Но такой вариант целесообразен для домов постоянного проживания, так как требует более серьезного подхода

Лучший способ наладить правильную вентиляцию – комбинация естественных и механических способов улучшения циркуляции воздуха. С этой стороны дачный домик не отличается от обычной городской квартиры: к полуоткрытым форточка можно добавить монтаж вентилятора в туалете и установку недорогой вытяжки на кухне.

Принцип обустройства принудительной системы

Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.

Схем подобной вентиляции много, наиболее востребованные:

Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.

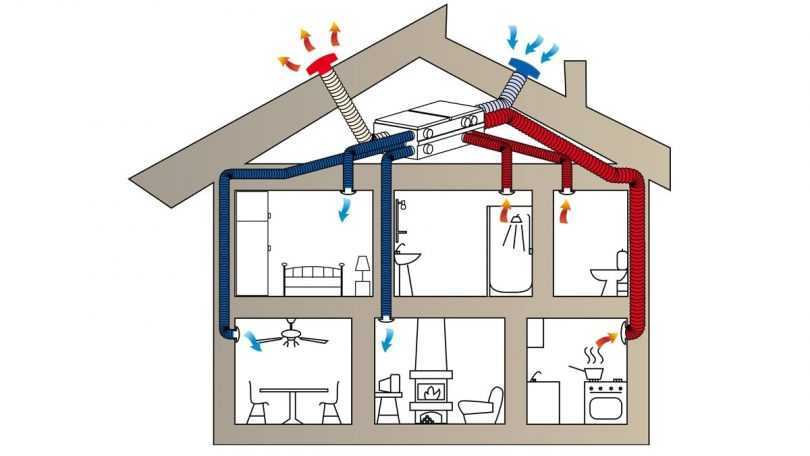

Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.

Центральный кондиционер с сетью вентканалов.
Фанкойлы – местные калориферы, обладающие функциями обогреваохлаждения.

Как сделать естественную вентиляцию на даче

Самостоятельно спроектировать вентиляционные каналы для частных домов сложно. Обязательно нужна помощь профессионалов.

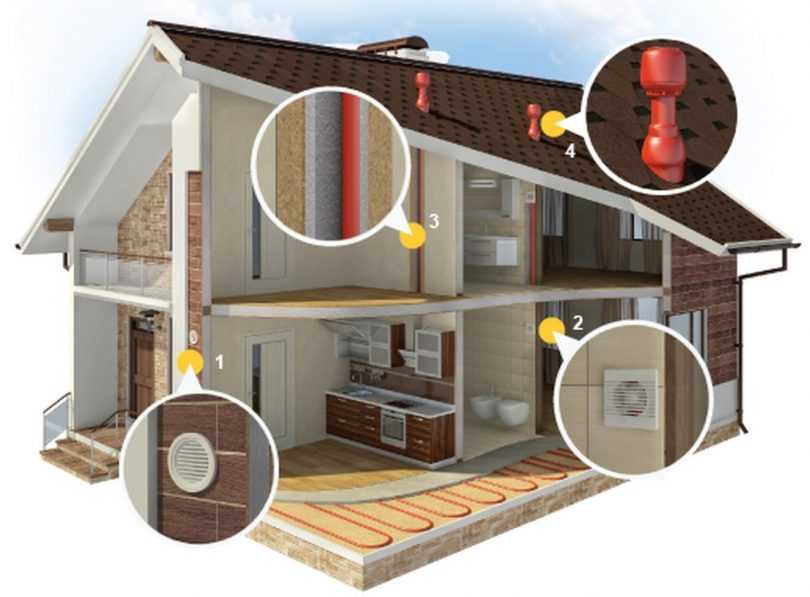

Вентиляция на даче своими руками монтируется по следующей схеме и правилам:

Отверстия, через которые воздух будет тянуть внутрь помещения, располагают внизу стены.
Вытяжные отверстия располагают под потолком в комнате.
Монтируют трубы, закрепляют их у входа и входа. Закрепительные детали не должны вызывать деформацию трубы.
Вытяжная труба должна возвышаться над крышей дома больше, чем на полметра. Верхушку трубки закрывают колпаком, чтобы туда не попал мусор и осадки.
Приточные отверстия с улицы защищают декоративными решетками, чтоб в систему не проникал мусор, не заползали грызуны.

Воздуховод нужно обязательно заземлить, чтобы обезопаситься от статического электричества

Монтируют трубы очень осторожно

Очень важно полностью сохранить их целостность. Места соединений при надобности обрабатывают герметиком

Принцип действия вытяжной вентиляции

Регулярное проветривание путем открытия оконных рам не способно заменить действия данного механизма. Подобный вид вентиляционного канала работает по принудительному типу.

Для обеспечения его работоспособности используют дополнительную электронику, вентиляторы или специальные насадки на пластиковые окна. Эти детали способны насыщать жилое пространство чистым кислородом, благодаря которому удается нормализовать микроклимат внутри жилой зоны.

Приточно-вытяжная конструкция эффективна в следующих случаях:

Конструкция рекомендована для использования в просторных жилых помещениях. Особое значение имеет расположение комнат на разных уровнях. Правильный монтаж данной системы обеспечивает быстрое проветривание и замену затхлого воздуха в закрытом пространстве. В устройстве конструкция предусмотрено наличие фильтров;

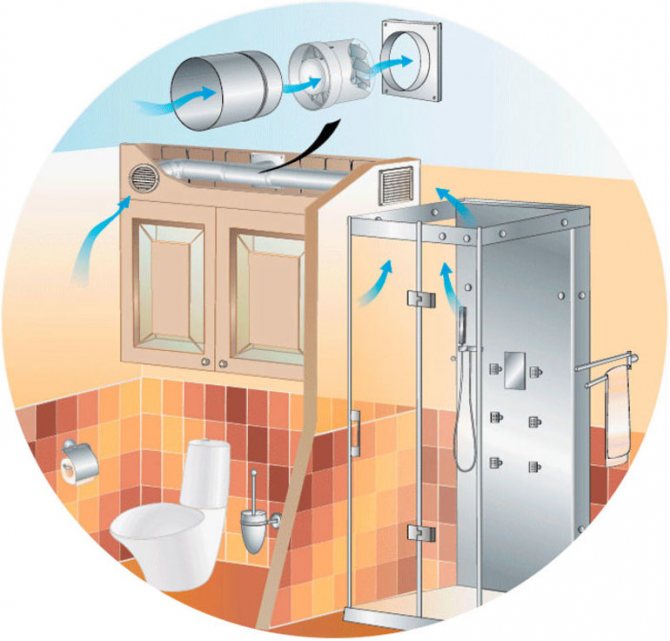

Подобную систему вентиляции чаще используют для помещений с повышенной влажностью. В основном ее применяют в ванной комнате или бане.

Главную роль в строение приточно-вытяжной системы играют следующие элементы:

Мощность вентиляторов и двигателей;
Состав фильтрующего материала;
Размер нагревательных элементов;
Качество используемых материалов;
Типы воздуховодов;

Выбор модели

Чтобы выбрать вытяжной вентилятор, недостаточно определиться с принципом его действия. Существует ряд дополнительных факторов, от которых зависят эффективность работы устройства в конкретных условиях, долговечность и удобство эксплуатации. Чтобы покупка оправдала ожидания, нужно изучить и проанализировать все особенности прибора.

Производительность работы

Принято считать, что за один час весь объем воздуха в помещении должен смениться десять раз. В паспорте устройства обязательно указывается потребляемая мощность. Однако это не означает, что более мощный вытяжной вентилятор всегда эффективнее. Производительность работы принято измерять в кубических метрах воздуха, перемещаемых устройством в течение часа работы. Сейчас этот параметр указывается в сопроводительной документации большинства устройств.

Используемые материалы

Подавляющее большинство устройств на сегодняшний день изготавливаются из пластика. При современном уровне развития химической промышленности качественный пластик может обеспечивать достойные прочностные характеристики, надежность и долговечность.

Однако следует обращать внимание на качество изготовления отдельных деталей. Визуально отличить хрупкий дешевый пластик бывает довольно сложно

Помочь может тщательный осмотр поверхности всех элементов. Дешевая продукция обычно имеет следы некачественного литья, незачищенные швы и другие мелкие дефекты. Лучше всего они заметны с внутренней стороны корпуса, крыльчатки и других элементов. Если устройство выглядит неаккуратно, от его покупки лучше отказаться.

Уровень шума

Шум прибора во время работы никак не влияет на эффективность устройства, но может доставлять определенные неудобства. Желательно не использовать устройства, шум от которых превышает 40 дБ. Применительно к бытовым моделям это требование утратило актуальность, поскольку они характеризуются значительно меньшей шумностью. Дорогие модели способны работать почти беззвучно.

Рекомендуем ознакомиться: Воздуховоды из гофрированных алюминиевых труб

Вращающиеся элементы могут устанавливаться на вал с применением подшипников или втулок. Подшипники не только более долговечны, поскольку подвержены меньшему износу, но и меньше шумят. Истирающиеся со временем втулки могут начать дребезжать. Появление посторонних звуков может служить признаком скорой поломки устройства.

Защита от пыли и влаги

Часто бытовой вентилятор подвержен воздействию повышенной влажности, поэтому нелишним будет обратить внимание на его степень защиты. Она определяется маркировкой IP, состоящей из двух цифр

Первая цифра определяет защиту от механических проникновений посторонних предметов и пыли, а вторая показывает защиту от жидкостей.

Защита от пыли не имеет для работы вентилятора решающего значения, поэтому вполне может быть нулевой. Защита от влаги более важна. Если вентилятор устанавливается в ванной комнате, следует отдавать предпочтение моделям с влагозащитой выше 4. Такой показатель свидетельствует о защите от направленных брызг. Допускается использовать устройство и с меньшими значениями, если прибор размещается высоко под потолком, где он недоступен для направленных потоков воды. На кухне и в туалете защита устройства от влаги не так важна.

Особенности конструкции

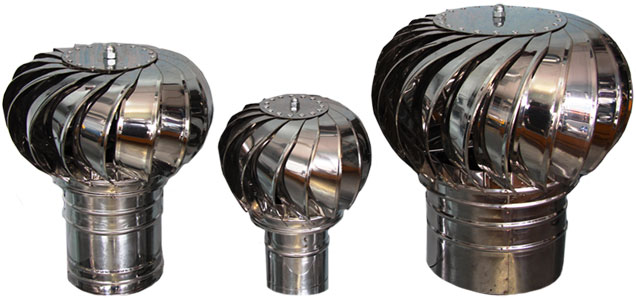

Турбодефлектор для вентиляции состоит из 2-х частей – верхней и нижней.

Верх

Это активная головка, которая под воздействием силы ветра вращается. При этом в вентиляционном канале создается разряжение, способствующее усилению тяги. Конструктивными частями головки являются специальные лопасти. Они защищают канал от попадания задуваемого ветром мусора, птиц, снега, дождя.

Зафиксирована головка подшипниками с нулевым сопротивлением на основании. Именно последние обеспечивают беспрепятственное вращение лопастей. При этом их движение будет равномерным даже при порывистом ветре.

Турбодефлектор для вентиляции подбирается под параметры габариты конкретного канала

Низ

Она крепится непосредственно к вентиляционному каналу. С ее монтажом проблем не возникает – какие-то специальные навыки и знания не потребуются.

Конструкции и принцип действия

В зависимости от предполагаемых задач и условий эксплуатации может потребоваться выбор модели вентилятора определенной конструкции. Классификация вытяжных вентиляторов для помещений ведется по принципу действия и варианту установки. В соответствии с поставленной задачей можно выбрать устройство одного из двух видов:

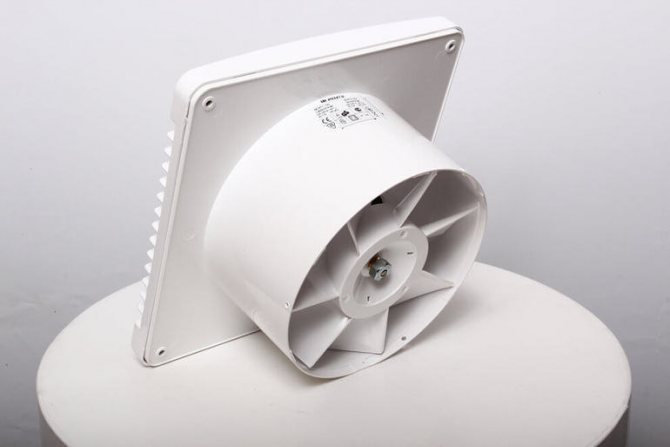

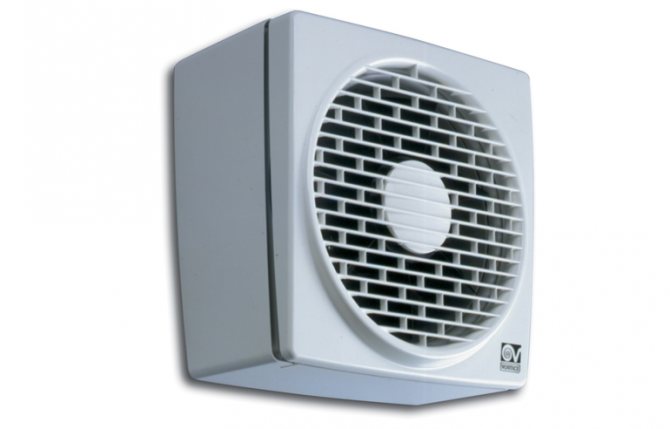

Осевой вентилятор. Наиболее известная разновидность, имеющая самую простую конструкцию. Перемещение воздушных масс осуществляется с помощью крыльчатки, на которой под углом установлены лопасти. Лопасти, вращающиеся в цилиндрическом кожухе, захватывают воздух и толкают его в осевом направлении. Этот способ характеризуется высокой производительностью работы, поскольку позволяет перегонять существенные объемы воздуха за небольшой промежуток времени. Основной недостаток такой конструкции — неспособность справляться с большими аэродинамическими нагрузками. Осевые модели могут эффективно работать только совместно с воздуховодами большого диаметра, не загрязненными существенным количеством отходов. Если здание высокое, то на нижних этажах устройства такой конструкции могут не справляться с поставленными задачами.

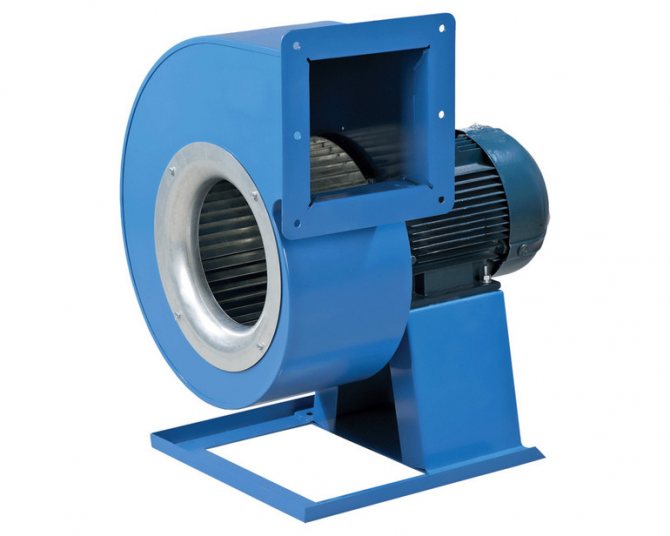

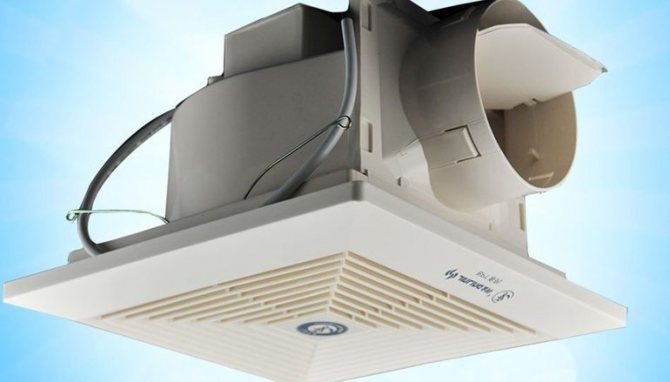

Центробежный вентилятор. Имеет более сложную конструкцию, которая раньше встречалась только в составе промышленных вентиляционных систем. Корпус устройства выполнен в виде спирального кожуха. Внутри на валу установлено колесо с закрепленными на цилиндрической поверхности лопатками. Ключевое значение в работе устройства имеет форма кожуха. В процессе работы воздух захватывается лопатками и начинает движение от оси вращения к периферии. Одновременно происходит увеличение давления в результате сжатия воздушной смеси. Под действием вращения и центробежных сил сжатый воздух движется по спирали кожуха и выбрасывается в выходное отверстие, соединенное с вентиляционным каналом. Подобный принцип устройства не может обеспечить высокую производительность, зато создает приемлемое давление, позволяющее протолкнуть отработанный воздух даже в узкий и загрязненный воздуховод. Устройства именно такого типа рекомендованы для установки на нижних этажах зданий.

Существуют и менее значимые отличия в конструкции устройств. В центробежных вентиляторах лопатки могут быть наклонены как в направлении вращения колеса, так и против него. Смотрящие назад лопатки позволят добиться экономии электроэнергии. Лопатки, загнутые вперед, обеспечивают большее давление, за счет этого повышается эффективность работы. Если в экономии электричества нет необходимости, при одинаковой производительности модель с наклоненными вперед лопатками может иметь меньший диаметр колеса или более низкую скорость вращения. Таким способом можно снизить уровень шума.

Рекомендуем ознакомиться: Как установить металлическую гофру на вытяжку на кухне

Принципиальное значение имеет и конфигурация устройства, которая выбирается в соответствии с предполагаемым способом монтажа. Вентиляторы обоих принципов действия могут иметь два исполнения:

Для наружной установки. Чаще всего используется именно это разновидность. Устройство размещается в отверстии воздуховода. Снаружи механизм закрывается декоративной решеткой. Основной недостаток такого способа размещения — увеличенный уровень шума в процессе работы.

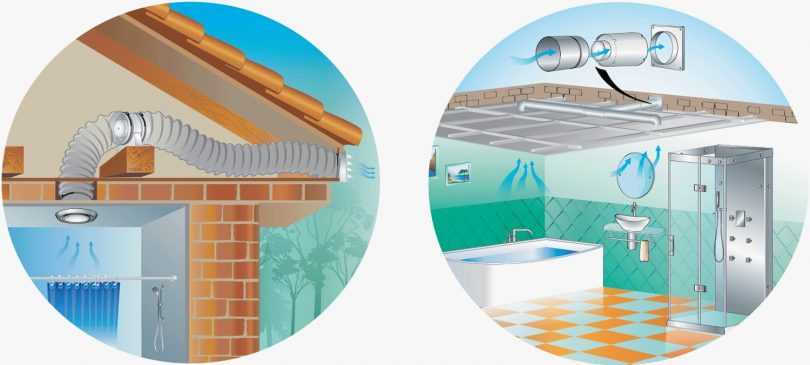

Канальные. Конструкция предполагает размещение внутри вентиляционного канала. Чем дальше устройство находится от вентиляционной решетки, тем ниже шум в помещении. Эта особенность позволяет устанавливать устройства повышенной мощности, не опасаясь возникновения чрезмерно громкого шума. Недостаток устройств этого вида заключается в увеличенной сложности монтажа. Иногда форма и конфигурация воздуховодов не позволяют устанавливать канальные модели.
