Почему проворачивается конус патрона у дрели

Классификация патронов

Существуют следующие виды патронов:

  • быстрозажимного действия или самозажимное устройство;
  • sds-устройства цангового типа;
  • кулачковые.

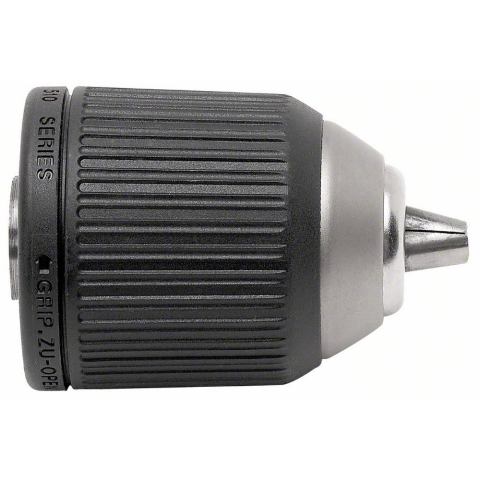

На дрели с быстрозажимным патроном поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.

Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки. У них есть существенный негативный момент — весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.

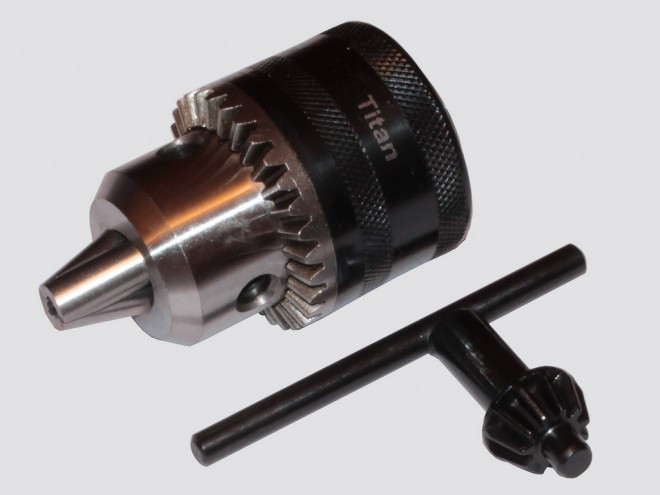

На ударные модели и перфораторы производители ставят кулачковые изделия, потому что их конструкция более крепкая — в основном здесь применяются патроны под ключ, для надежного закрепления сверла.

Цангового типа патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих , 2 — для направления клиньев, режущий инструмент фиксируется стопорными шариками.

У классического зубчатого устройства регулировка затяжки происходит с помощью ключа для патрона, который идет в комплекте дрели. Чтобы правильно открутить патрон, надо придерживаться рекомендаций опытного мастера, для этого посмотрите это видео:

Какую функцию выполняет патрон в дрели

Патрон дрели — это один из основных узлов механизма электродрели. Он служит для передачи вращательного движения от электромотора к рабочему инструменту. В его задачу также входит фиксация сверла таким образом, чтобы при работе соблюдалась максимальная точность сверления отверстий, надёжное крепление и быстрая замена инструмента.

В любых дрелях инструмент закрепляется в зажимном патроне

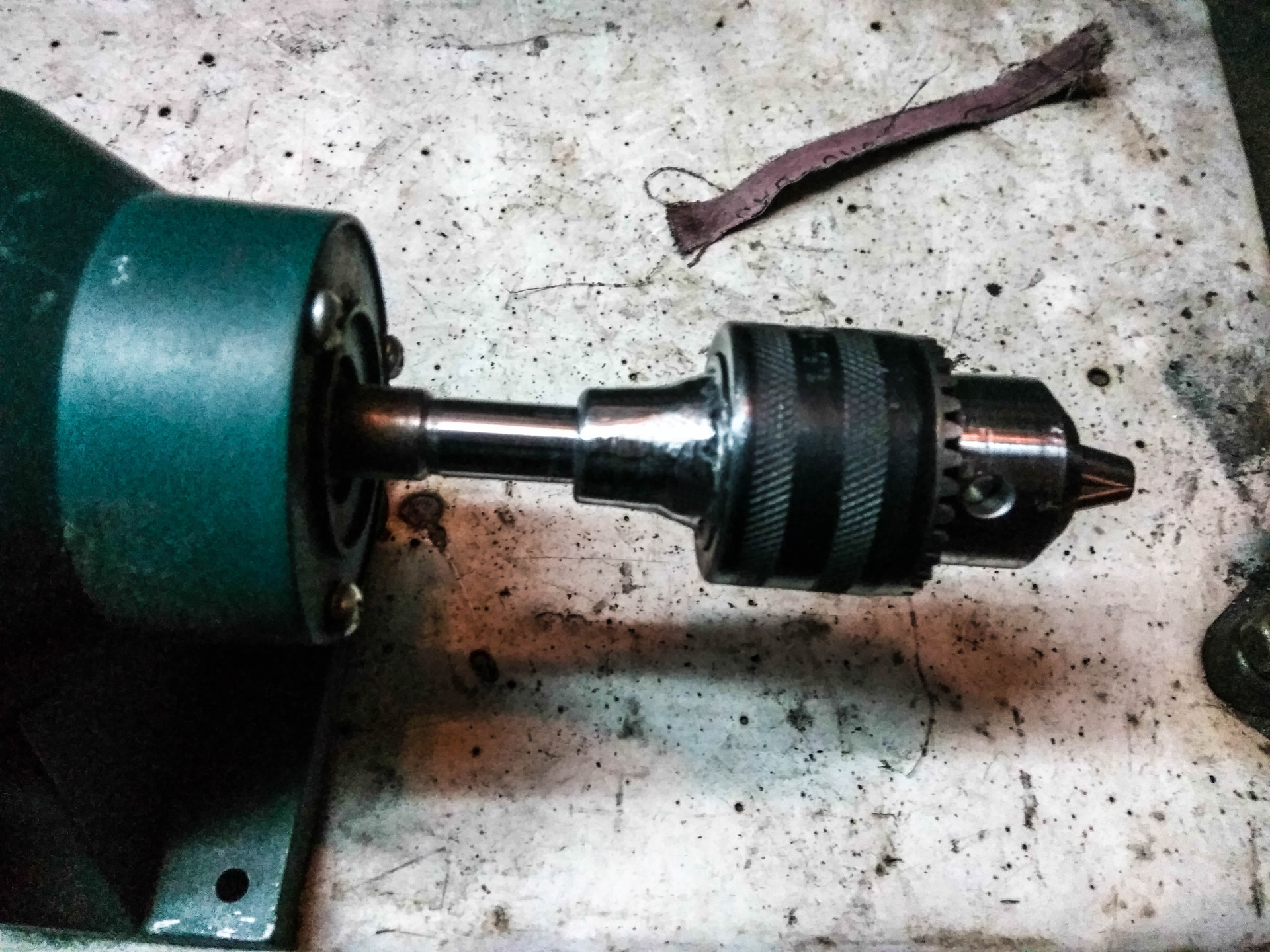

Крепление патрона на шпинделе электродрели

Собственно, существует два способа крепления:

  • конусное сопряжение;
  • резьбовое соединение.

Узнать тип крепления можно по маркировке:

  • надписи В10, В12, В18 и т. п. характеризуют параметры конуса Морзе, особой формы сопрягаемых поверхностей (всего предусмотрено 9 типоразмеров от В7 до В45); перед этим обозначением маркируют диапазон диаметров хвостовиков свёрл, например, 1−6 В10;
  • обозначения типа 1−15 М13×1,3; характеризующего параметры метрической резьбы (диаметр хвостовиков свёрл, диаметр резьбы и её шаг);
  • аббревиатуры UNF (полная маркировка аналогична по структуре маркировке метрической резьбы, например, 2−13 мм ½ — UNF, где ½ обозначает диаметр резьбы в дюймах, а число 20 характеризует количество ниток резьбы на длине один дюйм), что обозначает крепление с помощью дюймовой резьбы; этот вид соединения характерен для импортных инструментов.

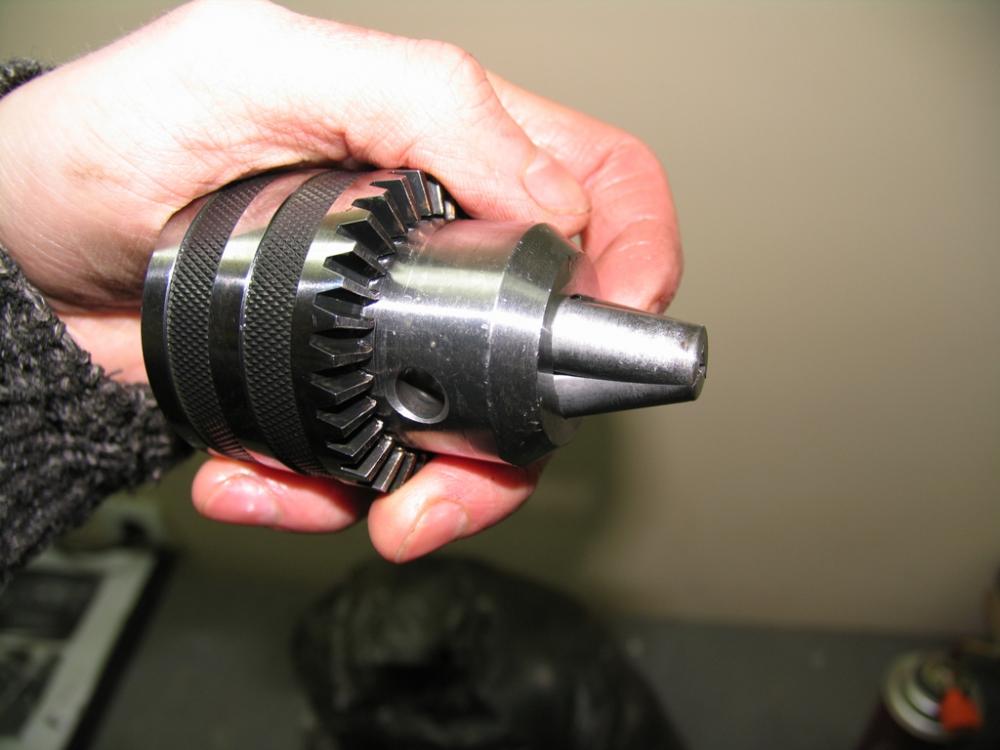

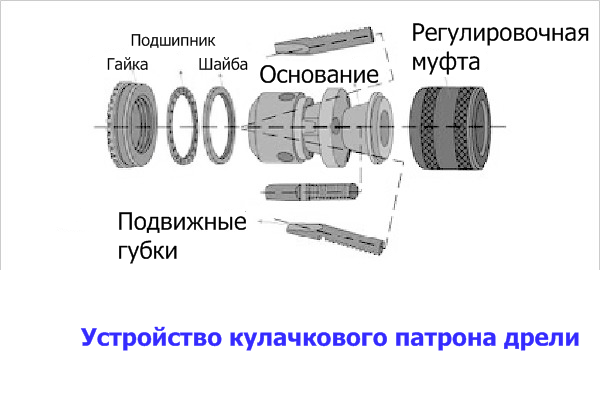

Разборка кулачкового патрона дрели с быстрозажимной гайкой

Чтобы починить инструмент, предварительно его нужно разобрать

Чтобы почистить кулачки, смазать подвижные части и резьбы патрона, его нужно разобрать. Разборка необходима для ремонта и замены деталей, вышедших из строя. Вот краткий перечень и последовательность операций разборки кулачкового патрона:

  1. Снятый патрон конусной частью вверх, обложенный деревянными прокладками, за муфту зажимается в тисках.
  2. Газовым ключом аккуратно отвинчивается гайка с насечками.
  3. Вытаскивается подшипник. Достаётся шайба.
  4. Патрон вынимается из тисков.
  5. Регулировочная муфта скручивается с основания руками. Если она не поддаётся (заклинила), то патрон переворачивается и снова за муфту сдавливается в тисках. На резьбовую часть муфты и основания наливается немного машинного масла. Затем газовым ключом умело выкручивается основание из муфты.
  6. Если внизу имеется стопорное кольцо или гайка, они снимаются.
  7. Кулачки вытаскиваются из направляющих колец и извлекаются из конуса основания.
  8. Все детали сверлильного патрона внимательно осматриваются. В случае выявления изношенных, деформированных или поломанных деталей производится их выбраковка и замена.
  9. Сборка кулачкового патрона ведётся в обратном порядке. Одновременно производится смазка всех движущихся частей специальной консистентной смазкой. Лучше всего использовать ту смазку, которую рекомендует производитель.

Порядок действий по разборке патронов других моделей может быть другим. Это зависит от вида патрона, его конструкции и производителя дрели. Чтобы самостоятельно произвести разборку сверлильного патрона, нужно выполнить три условия:

  • иметь в наличии необходимый набор инструментов;
  • обладать слесарным навыком;
  • быть человеком с устойчивой, уравновешенной психикой.

Общие сведения

Применение сверлильных станков обуславливает необходимость создания в заготовках различного размера отверстий желаемой величины. Эта филигранная работа производится методом сверления. Строение сверлильного станка простое, но даже настроенное оборудование не может функционировать без патрона для сверлильного станка. Его задача заключается в надежном закреплении самого сверла и равномерной передаче на него усилия двигателя.

Изделия применяются не только на неподвижном сверлильном оборудовании, особенно больших размеров, их мастера встречают в обычных дрелях, даже миниатюрный шуруповерт оснащается этим крепежным элементом. Согласно стандартам, перед работой подбор изделия выполняется путем сравнивания его свойств со следующими пунктами:

  • подобрать правильную жесткость изделия, это обеспечит надежность закрепления сверла;
  • проверить, насколько соответствует типоразмер радиальному биению;
  • толщина используемого сверла во многом обуславливает выбор патрона;
  • сверло и использующийся патрон должны подходить под материал заготовки.

Если пренебречь жесткостью материала, нагрузка в процессе работы на сверло возрастет, это приведет к его поломке, перегреву и нарушению целостности патрона. В худшем случае это приведет к неполадке самого устройства.


Устройство сверильного станка

Как разобрать патрон?

После отсоединения патрона от вращательного вала встаёт вопрос разборки и ремонта. Следует заметить, что браться за такой ремонт в домашних условиях не всегда оправданно. Могут понадобиться специальные ключи и приспособления, которые есть далеко не у каждого. К тому же многие производители специально делают свои изделия неразборными. Изделия из литой пластмассы и развальцованного металла не удастся разобрать и собрать без изменения свойств материалов. Сохранить же динамические характеристики и вовсе маловероятно.

Видео: ремонт быстрозажимного патрона

Если же патрон разборный, к таким относятся кулачковые патроны с ключом и быстрозажимные патроны, то приступать к ремонту следует только с соблюдением всех мер личной безопасности, в хорошо освещённых и оборудованных помещениях. После непосредственной разборки патрона и диагностики неполадки, следует заменить повреждённую деталь и собрать всё в обратном порядке.

Некоторые мастера советуют при ремонте смазывать внутренние механизмы патрона тяжёлыми смазками (типа «Литол» или «Графит»). Однако делать это категорически нельзя, так как в процессе эксплуатации пыль и стружка, образующиеся во время сверления, будут прилипать на смазку. Накопившись на внутренних полостях механизма, они будут вызывать повреждения на резьбе и других трущихся деталях.

Единственное исключение составляет SDS патрон, в котором смазка заложена технологически, исходя из его конструктивных особенностей.

Решение проблем с патроном

Необязательно менять проблемный механизм на новый.

Во многих случаях поможет ремонт.

Рассмотрим основные проблемы, связанные с патронами, и пути их решения.

Одна из частых неполадок – заклинивание устройства.

Со временем кулачки перестают полностью сжиматься.

Можно использовать один из способов:

• зажать цилиндр в руке и резко ударить его один или несколько раз о твердый предмет (лучше всего деревянный); этот метод работает и с тугими «зажимами»; • зажать корпус в тисках, а патрон газовым ключом; после этого упереть инструмент в стол и включить шуруповерт; • попробовать тщательно смазать элемент; это довольно распространенное явление у изделий Bosh.

Частой причиной тугого зажима бывают опилки и другой мелкий мусор, попавший внутрь механизма.

Если предположительно заклинило патрон благодаря опилкам, деталь можно подержать над огнем или просушить строительным феном.

После этого патрон нужно тщательно смазать.

Бывает, и так, что элемент прокручивается.

Причины этого могут крыться в проблемах различных деталей инструмента.

Если виноват именно патрон, то, вероятно, имеют место стертые зубчики на фиксирующей муфте.

Чтобы решить проблему, можно снять муфту и на месте слизанных зубцов просверлить отверстия.

После этого в них нужно ввернуть винты и кусачками удалить их выступающие части.

Затем демонтированный элемент возвращают на место и тестируют работу механизма.

Неполный выход кулачков или одного-двух из них – еще одна распространенная проблема.

Если именно в этом смысле заклинило быстрозажимной патрон или ключевой механизм, то причина кроется либо в стертых зубцах на кулачках, либо в слизанной резьбе на гайках, которые зажимают тройку компонентов.

Чтобы понять, в чем дело, нужно разобрать цилиндр.

После разбора можно увидеть гайку, которая состоит из пары частей.

Чаще всего проблема в этой детали.

Изношенная резьба ведет к проскальзыванию кулачков при зажиме.

Результат – некорректная центровка элементов.

Решение задачи – поменять гайку или кулачки на новые.

Это возможно не всегда.

В этом случае придется покупать новый патрон.

В некоторых ситуациях при решении проблем цилиндр не откручивается.

В других требуется разборка устройства.

Есть и ситуации, требующие полной замены механизма.

Но почти всегда задачу можно решить без замены всего шуруповерта.

Как снять патрон с дрели, как его откручивать либо разбирать

Тяжело представить для себя дом, где нет электродрели. Это возлюбленный инструмент практически каждого мужчины.

Обычно юзер не волнуется о дрели, работает для себя инструмент, и пусть работает. Однако вот появилось сильное биение сверла либо заклинило механизм его зажима, на горизонте замаячил ремонт. Появилась необходимость снять либо даже разобрать патрон. Тут неким малоопытным мастерам и потребуются советы, как выполнить нужную работу, не испортив дрель совсем и окончательно. В начале стоит ознакомиться со сведениями о типах патронов и методах их креплений на дрели.

Учимся снимать резьбовые патроны с дрелей и шуруповертов важные нюансы

Сначала надо отметить, что по типу фиксации рассматриваемых элементов на валу электроинструментов, они классифицируются на резьбовые и конусные. Резьбовые более популярны, однако надежными считаются конусные устройства. Конусные крепления используются на дрелях и сверлильных станках.

Если на дрели стоит патрон резьбового типа, то снять его не составит труда, если знать одну главную особенность. Перед тем, как снимать патрон с дрели, следует знать о том, что завинчивается он нестандартным способом. Чтобы снять такой элемент с дрели или шуруповерта, понадобится действовать по следующей инструкции:

Максимально разжать губки, чтобы открылся доступ к внутренней части элемента

Внутри расположен фиксирующий винт. Этот винт имеет нестандартную резьбу — левую

Для его вывинчивания нужно прикладывать усилие не в правую, а левую сторону Винты имеют разную конструкцию шляпки, поэтому чтобы узнать, какой отверткой нужно его выкручивать, следует подсветить и посмотреть внутрь устройства

Если вывинчивается устройство с шуруповерта, то здесь очень важно перевести трещотку или регулятор усилие на максимальный режим. Если этого не сделать, то скрутить с вала патрон не удастся. Однако это касается шуруповертов

Однако это касается шуруповертов

После вывинчивания винта, остается скрутить патрон с дрели. Он вывинчивается в левую сторону (т.е. нормально)

Если внутри патрона дрели нет фиксирующего винта, то для демонтажа детали, необходимо просто скрутить деталь с вала. Для этого понадобится рожковый ключ на «14», а также трубный ключ, и приложить немного физических усилий. Рожковым ключом фиксируется вал между корпусом инструмента и патроном, а трубным инструментом вращается сам скручиваемый элемент в правую сторону.

При проведении работ рекомендуется воспользоваться смазкой WD-40. Такими способами снимаются устройства на многих дрелях и шуруповертах. Однако есть исполнительные органы, которые имеют конусную конструкцию соединений. Как снимаются устройства конусного типа, рассмотрим далее.

https://youtube.com/watch?v=2hanA49prIQ%3F

Шуруповерт: кратко об устройстве его патрона

Чтобы суметь снять патрон шуруповерта, необходимо представлять устройство этого узла. Данный элемент крепится на валу, которой приводит его в движение и одновременно является местом его крепления.

Патроны, как правило, снабжены оболочкой цилиндрической формы. Под ней расположены прижимные кулачки, а также регулировочные гильзы. Когда происходит их заклинивание, рабочую деталь достать практически невозможно или очень сложно. В этом случае приходится снимать зажим, чем обеспечивается облегчение дальнейшей работы по ремонту или обслуживанию инструмента. Делается это для того, чтобы произвести смазку, чистку или профилактический осмотр.

Крепление патрона выполняется несколькими способами. И в каждом конкретном случае проблему приходится решать по-разному.

Устройство патрона

Патроны могут быть:

  • кулачковыми, фиксация которых производится Г-образным ключом, вставляемым перпендикулярно;
  • быстрозажимными, в которых для фиксации один из цилиндров корпуса зажимается рукой, а другой вращается вокруг его оси.

Кулачковые патроны являются менее удобными, но обеспечиваемое ими соединение более надежно. Регулировочная гильза, вращаемая ключом, обеспечивает сжимание стальных кулачков вплоть до их полного смыкания.

Затягивание быстрозажимных патронов производится быстрее. Для этого ключ не требуется.

Разновидности быстрозажимных патронов

Такие патроны бывают:

  • одномуфтовыми, в которые бита устанавливается лишь одной рукой, т.к. один из элементов ее корпуса обездвиживается автоматически;
  • двухмуфтовыми, обе части которых подвижны. Поэтому при установке биты понадобятся обе руки.

Заменяя патрон шуруповерта, следует учитывать, что одномуфтовые изделия используются лишь на инструментах, снабженных блокираторами.

Шуруповерт: способы фиксации патрона на его валу

Для фиксации патронов используются следующие способы:

  • резьбовой;
  • с использованием конуса Морзе, когда хвостовик конической формы вставляют в отверстие шпинделя. Данный способ является наиболее эффективным.

Дополнительная прочность соединений достигается за счет установки фиксирующего винта.

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg. https://youtube.com/watch?v=6j2Kyg

https://youtube.com/watch?v=6j2Kyg

Видео:

N8vfY1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Что делать если в шуруповерте Хаммер заклинило патрон?

Наиболее частой поломкой шуруповертов является заклинивание патрона. Если вы столкнулись с ситуацией, когда в шуруповерте Хаммер заклинило патрон для начала необходимо разобраться с типом поломки.

Зажимной патрон не закрывается

Типичная поломка, особенно в случаях, когда в работе используется сверло крупного диаметра. При разжимании удерживающих кулачков, например при использовании сверла максимального диаметра, рассчитанного для данной модели шуруповерта, бывают ситуации, когда устройство разжалось, но сводить зажим не хочет. При этом патрон вращается, но работа парализована. Также распространенной поломкой считается неравномерное зажатие кулачков, при котором нарушена фиксация сверла.

Алгоритм решения проблемы: вовнутрь патрона заливается смазка, например WD-40. Дается время для ее проникновения в труднодоступные места, обычно достаточно 5 минут. Для ускорения процесса можно прогреть патрон феном. Далее кулачки простукиваются с разных сторон резиновым молотком.

Как вариант, можно после процедуры смазки зажать переднюю часть патрона шуруповерта в тиски, а верхнюю при этом попытаться зажать с усилием разводным ключом.

Напоминаем, что зажимной механизм патрона — это неотъемлемый компоновочный узел, позволяющий использовать в работе сверла различного диаметра. Если в шуруповерте Хаммер заклинило патрон рекомендуем обращаться в сервисный центр.

Крепление к валу

Разными бывают и крепления патрона к валу инструмента

Найти упоминание об этой важной конструктивной особенности своего шуруповерта в инструкции удается не всегда. При неизбежной замене патрона часто приходится самостоятельно разобраться с этим непростым вопросом

Видов крепления, как и самих патронов, несколько.

Довольно часто распространено резьбовое крепление. Чтобы снять такой патрон, нужно зажать в нем шестигранный ключ максимально большого размера. Поворачивая ключ против часовой стрелки, стоит отвернуть патрон от вала. Для снятия узла потребуется иногда довольно значительное усилие. В некоторых случаях придется прибегнуть к помощи молотка.

Не менее популярно крепление фиксирующим винтом. Для определения этого вида крепления нужно максимально развести кулачки патрона, которые откроют доступ к головке винта, имеющего левую резьбу. Для отворачивания потребуется некоторое усилие, в процессе эксплуатации левый винт довольно сильно затягивается. Ну и не забывать, что резьба левая.

Также встречается старое крепление конусом Морзе. Этот способ соединения патрона и вала известен с конца XIX века и до сих пор остается достаточно распространенным. Вал имеет конус такой, что обратный конус должен быть на патроне. Углы конусов должны совпадать. Для фиксации узла также используется винт с левой резьбой. На патронах с таким креплением может быть маркировка: В10, В14 и т. д, от 4 до 45.

Цифры шифруют размер конуса. Цифры рядом укажут диаметр хвостовика рабочей детали, которая может быть зажата данным узлом. Конусы в процессе длительной работы могут довольно плотно притираться друг к другу. Часто для их разделения приходится использовать молоток, а иногда и разбирать сам инструмент, извлекая приводной вал. Дальнейшие манипуляции производить будет значительно удобнее. Иногда на патроне имеются грани под гаечный ключ, это значительно упрощает работу.

Важно! Если возникла необходимость снятия патрона, нужно дождаться, когда инструмент остынет. Любой материал при нагревании расширяется, не исключение и инструментальная сталь, из которой изготовлены детали любого электроинструмента

Попытки снять горячие узлы могут привести к излишним усилиям и, как следствие, к поломке деталей, замена которых не предполагалась.

Как разобрать?

Перед тем как купить новую деталь, можно попробовать отремонтировать старую. Основой патрона шуруповерта является внутренний вал конической формы. На нем есть направляющие для кулачков. Их внешняя поверхность напоминает такую резьбовую нарезку, которая сходится с резьбой в обойме цилиндрического типа. При вращении конструкции кулачки идут по направляющим, а их зажимная сторона может расходиться или сходиться. Это будет зависеть от направления вращения. От перемещения по оси обойму защищает специальный винт стопорного типа. Как вариант, его может защищать специальная гайка. Чтобы разобрать патрон, следует осуществить демонтаж винта или гайки.

Если обойму заклинило, то ситуация будет сложнее, так как ее нельзя будет заменить, даже если стопорного элемента уже нет. Чтобы устранить проблему в данной ситуации лучше будет патрон на время поместить в растворитель, после чего зажать в тиски и попробовать снять еще раз. Если это не поможет, то лучше его просто поменять.

Иногда разборка просто невозможна. При самом сложном случае можно решить и этот вопрос, просто распилив обойму. А после решения проблемы ее части можно соединить при помощи хомута или какого-то другого фиксатора. Но такой способ может стать лишь временным решением проблемы.

Можно ли отремонтировать

Возможность восстановления вышедшего из строя узла зависит от конкретной конструкции. В некоторых моделях ремонт предусмотрен производителем. Другие условно ремонтопригодны, то есть их можно аккуратно разобрать и собрать, но вопрос состоит в наличии запасной вышедшей из строя детали. Встречаются и монолитные патроны, плохо или совсем не поддающиеся восстановлению.

Как видно из приведенной информации, чаще всего патрон шуруповерта не зажимает биту по причине износа крепежных элементов. Наиболее реалистичный вариант — поменять сломанный узел целиком. Возможность ремонта зависит от конкретной модификации электроприбора.

Полезные статьи, новости и обзоры на нашем канале Яндекс Дзен

Перейти

Виды патронов

Подробней о видах. Зажимные устройства шуруповертов делят на:

Первые два типа похожи.

Отличие заключается, в основном, в том, что самозажимные модели фиксируют изделия автоматически.

Если инструмент имеет блокиратор, можно использовать одномуфтовые цилиндры.

При отсутствии блокиратора придется использовать двухмуфтовый тип.

Элементы с одной муфтой можно зажать одной рукой.

Для работы с другим типом требуется участие обеих рук.

Быстро- и самозажимные модели предназначены, в основном, для современных инструментов.

Например , для пневмошуруповертов.

Модели с автоматическим зажимом удобно использовать тем, кому приходится быстро и часто менять различные насадки.

Ключевые варианты менее удобны, зато более надежны. Они лучше зажимаются и устойчивей к ударным нагрузкам.

Если цилиндр будет использоваться в интенсивном режиме, рекомендуется выбирать шуруповерт с ключом.

Учимся ухаживать за цанговыми патронами для дрелей правильно

После замены рассматриваемого устройства, рекомендуется смазать его солидолом или литолом. Почему лучше использовать эти смазочные вещества, а не жидкое моторное масло? Чтобы продлить срок службы внутренних частей и механизмов, следует использовать именно густые смазки. Причины для этого следующие:

  1. Патроны дрели не имеют такой надежной защиты от пыли и мелких частиц, как устройства на перфораторах. Именно поэтому высока вероятность того, что внутрь могут попасть мелкие частицы, которые снижают срок службы резьбового механизма. Густая смазка не только снижает трение перемещения по резьбе, но еще и защищает от коррозии, а также предотвращает попаданию пыли. Масло наоборот притягивает пыль, которая попадает на резьбовую часть, тем самым снижая срок службы механизма
  2. Смазку необходимо вносить как можно чаще, и если выполняются работы по бурению бетона, то желательно после окончания работ, разобрать патрон, очистить его и смазать
  3. Быстрозажимные патроны относятся к категории неразборных, поэтому при выходе их из строя, они подлежат замене

При правильной эксплуатации и уходе за патронами для дрелей и шуруповертов, можно добиться долгого их срока службы. В среднем ключевые служат не менее 20 лет, а срок эксплуатации быстрозажимные составляет до 5 лет, что зависит от качества и особенностей применения.

Разборка кулачкового патрона дрели с быстрозажимной гайкой


Чтобы починить инструмент, предварительно его нужно разобрать

Чтобы почистить кулачки, смазать подвижные части и резьбы патрона, его нужно разобрать. Разборка необходима для ремонта и замены деталей, вышедших из строя. Вот краткий перечень и последовательность операций разборки кулачкового патрона:

  1. Снятый патрон конусной частью вверх, обложенный деревянными прокладками, за муфту зажимается в тисках.
  2. Газовым ключом аккуратно отвинчивается гайка с насечками.
  3. Вытаскивается подшипник. Достаётся шайба.
  4. Патрон вынимается из тисков.
  5. Регулировочная муфта скручивается с основания руками. Если она не поддаётся (заклинила), то патрон переворачивается и снова за муфту сдавливается в тисках. На резьбовую часть муфты и основания наливается немного машинного масла. Затем газовым ключом умело выкручивается основание из муфты.
  6. Если внизу имеется стопорное кольцо или гайка, они снимаются.
  7. Кулачки вытаскиваются из направляющих колец и извлекаются из конуса основания.
  8. Все детали сверлильного патрона внимательно осматриваются. В случае выявления изношенных, деформированных или поломанных деталей производится их выбраковка и замена.
  9. Сборка кулачкового патрона ведётся в обратном порядке. Одновременно производится смазка всех движущихся частей специальной консистентной смазкой. Лучше всего использовать ту смазку, которую рекомендует производитель.

Порядок действий по разборке патронов других моделей может быть другим. Это зависит от вида патрона, его конструкции и производителя дрели. Чтобы самостоятельно произвести разборку сверлильного патрона, нужно выполнить три условия:

  • иметь в наличии необходимый набор инструментов;
  • обладать слесарным навыком;
  • быть человеком с устойчивой, уравновешенной психикой.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
