Как сделать циркулярку из двигателя

Причины поломок

408-105 Статор для УШМ Hitachi G18SE3 и HAMMER. Фото 220Вольт

Наиболее частой причиной выхода из строя статора болгарки является нарушение условий эксплуатации. Асинхронные двигатели обладают способностью сохранять обороты вне зависимости от величины действующей нагрузки. Это является одновременно и достоинством, и недостатком.

Возможность выполнить работу при больших нагрузках сопровождается перегревом инструмента, что способствует при длительной эксплуатации к возникновению неисправностей в обмотках ротора и статора. Под действием высокой температуры выгорает защитный слой изоляционного покрытия, что приводит к выходу электрических узлов из строя.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

  • повышенная виброустойчивость;
  • недопустимо прогибание при нагрузке свыше 50-60 кг;
  • наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

  • клиноременная передача;
  • механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Изготовление столешницы

Съёмная часть пильного стола с циркулярной пилой

На первом этапе изготовления станины с деревянной столешницей своими руками имеющийся лист фанеры размещают в соответствии с имеющимся эскизом или чертежом. Для того, чтобы уменьшить число распилов, разметку проводят от кромок листа. В качестве инструмента используют ножовку с мелким зубом или электролобзик.

На нижней стороне отпиленного куска намечают прорезь для диска. Пропил можно выполнить пальчиковой фрезой, закрепив ее своими руками в патрон электродрели. Для того, чтобы соблюсти прямолинейность кромок пропила, к столешнице струбцинами крепят простейший самодельный копир из двух металлических уголков.
Дальнейшие работы зависят от механизма крепления диска циркулярной пилы. Наиболее просто его ручным способом установить на двух подшипниковых опорах, а привод осуществлять через ременную передачу от отдельного электродвигателя или от электродрели.

Для придания дополнительной жесткости столешницы по его краям желательно закрепить ребра жесткости, которые можно сделать из брусков или алюминиевых уголков. Крепление ребер жесткости к столу осуществляется при помощи саморезов. Для придания большей прочности всей конструкции дополнительно на место стыка можно нанести слой эпоксидного клея, который будет фиксировать брусок к столешнице по всей плоскости стыка.
Расстояние от края столешницы до бруска должно быть равным 2,0…4,0 сантиметра.

После этого, в соответствии с выбранной конструкцией привода, крепят опорный узел циркулярного диска. Для надежности крепления фиксацию корпусов подшипников к станине лучше осуществить с использованием винтового, резьбового соединения. При этом потайные головки винтов находятся на верхней плоскости столешницы и не должны выступать над ее плоскостью. Верхнюю рабочую поверхность рабочего стола следует покрыть износостойким лаком и отполировать.

Техника безопасности

Даже если станок самодельный, он все равно относится к оборудованию с повышенной опасностью. Поэтому при работе на таком агрегате необходимо соблюдать основные правила техники безопасности. К ним относятся:

  • содержание рабочего места в чистоте и порядке;
  • запрещено подходить к станку под воздействием алкоголя или наркотиков;
  • на одежде не должно быть свисающих и болтающихся частей;
  • на станке должно быть исправным заземлением;
  • хорошо отрегулированное освещение на рабочем месте.

Также мастер должен убедиться, что запуск станка не угрожает ничьей безопасности. При работе запрещено передавать какие-либо предметы через работающий станок, а также убирать стружку рукой. Это может привести к травмированию.

Если в хозяйстве имеется работающий мотор от старой стиральной машины, то из него легко можно сделать разные нужные вещи. Это может быть корморезка, электрический велосипед, шлифовальный станок или точило. Также легко собрать элементарный токарный станок, который по основным функциям не будет уступать покупному оборудованию.

При этом нужны элементарные инструменты, которые имеются дома у каждого мастера. После сборки станка его необходимо проверить на безопасность и работоспособность. При работе даже на самодельном станке мастер обязан соблюдать технику безопасности и быть аккуратным, чтобы не получить травму и не навредить окружающим.

Подвижные детали

Успешно подключив двигатель от автоматической стиральной машины самостоятельно, и проверив, как он набирает и замедляет работу, вы можете начать делать наш циркуляр. На приведенной ниже диаграмме показан упрощенный чертеж самодельной циркулярной пилы, выполненной с использованием двигателя из стиральной машины.

Эта схема может быть дополнительно упрощена за счет установки подшипника. Для бытовых циркуляров это вполне приемлемо. Хотя нас будут интересовать только мобильные элементы циркуляра, которые будут иметь основную нагрузку, а именно:

  • вал циркулярной пилы;
  • стиральная машина вала двигателя;
  • приводной ремень;
  • стиральная машина мотора шкива;
  • шкив.

Установите направляющую по размеру отпиливаемой детали

Немаловажная проблема – установить направляющую, по которой будет идти пила. Для этого измерьте базовый размер – длину от края пильного диска до края стальной подошвы циркулярной пилы и запишите его куда-нибудь, например, на стене мастерской – пригодится! Далее, нужно сделать разметку на листе фанеры: ширина отпиливаемой детали, толщина самого пильного диска и плюс базовый размер.

В качестве направляющей можно применить специальную стальную линейку из строительного магазина. Но гораздо проще и дешевле использовать отпил от фанеры, где одна сторона заводская, т.е. ровная, вполне сгодится для такой работы.

По прочерченному размеру установите направляющую и зафиксируйте её вместе с куском фанеры струбцинами.

Чтобы исключить повреждение поверхности фанерного листа ножками струбцины подложите под них, например кусочки от старой фанеры.

Выбор инструмента

При выборе циркулярной пилы следует обращать внимание и учитывать особенности аппарата. Необходимо представить, для каких целей он приобретается и, зная их, изучить параметры конкретной модели. От внешнего диаметра модели зависят практически все остальные параметры циркулярки

От внешнего диаметра модели зависят практически все остальные параметры циркулярки.

Глубина пропила, её максимальный размер под прямым углом — одна из характеристик пилы. Манёвренностью отличаются модели с пропилом от 50 мм до 65 мм. Они идеально подходят для основных операций. Для работы на них не нужно обладать исключительными физическими качествами.

Работать с небольшими заготовками из тонких материалов удобно на инструменте с малыми габаритами и низким порогом. Выпускаются аппараты с параметрами пропила 130 мм и более, это профессиональные модели. В таких случаях стационарная установка будет оптимальным вариантом для комфортной работы.

Мощность инструмента также связана с внешним диаметром диска. Чем он больше, тем мотор мощнее. При работе двигателя дисковая пила испытывает большие нагрузки, поэтому необходимо, чтобы машина имела запас мощности. Если его не будет, то это не только повлияет на качество работы, но и сам аппарат из-за перегрева выйдет из строя.

Почти у всех моделей вертикальное положение пильного диска. Угол наклона варьируется от 90 до 45°. Это осуществляется при помощи специального механизма, который оснащён градуированной шкалой.

Более жёсткая с хорошим сроком эксплуатации — это литая подошва. Многие предпочитают такое основание у инструмента, а не из штампованного металла.

При выборе модели хороши бы опробовать её в работе, что даст возможность правильно оценить товар.

Как подключить двигатель?

Подсоединение двигателя является наиболее важным этапом работы, если вы не можете правильно подключить двигатель от стиральной машины, тогда вы не можете сделать круговое движение руками. Вся сложность даже не в соединении, но для достижения стабильной регулировки частоты вращения двигателя, без этого кругового движения не будет работать должным образом. привод будет разорвать пиломатериал.

На двигателе от стиральной машины автопроизводитель устанавливает так называемую коробку передач или датчик скорости. Но проблема в том, что работа этого сенсора контролируется электронным модулем стиральной машины, вы не можете поместить такой модуль в круглый, поэтому вам нужно подумать об устройстве, которое будет контролировать скорость двигателя. Подробная информация о том, как отрегулировать скорость двигателя от стиральной машины, описана в одноименной статье.

Как сделать качественную циркулярку своими руками

Так как натяжение ремня при всем этом требуется наименьшее, то и ремень совсем не так подвержен разрыву и подшипники бегают подольше. Подшипники — фиг имея его, не в такой степени и недешево))))) Необходимо делать не ограничитель оборотов, а переключатель. Потому что для различных пород древесной породы, для фанеры/дсп и тд.

необходимы различные обороты во время работы. 12000 — неплохой фрезер выходит, для распиловки хватило бы и 3000-5000 оборотов. Я бы порекомендовал подобрать шкивы с соотношением поперечников 1:3 (наименьший — на движок).

Перечитайте начиная с,12000 выдает движок, на диск приходит 1700 оборотов, редуктор. Покупают готовую стационарную циркулярку. В данном случае нужен координатный стол с направляющими, которые фиксируются под различными углами.

Потому движок закрепляется на жестком и крепком основании

Осторожно! Пилить дерево железным диском, держа УШМ на ладони – ЗАПРЕЩЕНО!.

Как сделать привод циркулярного станка

Какой двигатель нужен для него? Это зависит от того, какая стиральная машина-автомат пылится у вас в запасниках. Двигатель лучше взять, конечно, большей мощности.

Хотя для мини-циркулярки, которая собирается аналогично, подойдет и менее сильный. Ее отличие в легком весе и установке механизма не на стационарную основу, а на деревянный ящик. Он служит и станиной, и накопителем стружки.

Подготовка мотора

У коллекторных движков стиралок несколько выводов. Как определить и подключить нужные? Омметром прозваниваем вторую катушку, подбирая с наибольшим сопротивлением.

Другие подсоединения проверяем на выходах коллектора и щетки.

Также находим, замеряем и маркируем провода датчика скорости. Они могут быть расположены внутри корпуса, тогда разберите его.

Первый выход коллектора и один от катушки соединяем. Второй, с оставшимся контактом катушки, подключаем к сети. Делаем испытательный запуск.

Для включения обратного вращения контакты меняют местами.

Регулируем обороты

Чтобы циркулярная пила могла обрабатывать разные по размерам материалы, необходимо приспособление для добавления или снижения числа оборотов.

В аппарате, из которого мы сняли мотор, эту функцию выполняет таходатчик, действующий через электронный модуль. К нашему устройству последний не подойдет.

Самое простое — применить для управления подачей напряжения и, соответственно, скоростью вращения вала диммер или гашетку от ручного электроприбора. Подключение происходит так:

  • один вывод катушки законтачивается с выводом якоря;
  • второй — на сетевое питание;
  • оставшийся выход якоря через диммер так же;
  • проверив соединение, испытываем.

Сложнее вариант с использованием таходатчика. Он позволит при работе не терять мощности электропривода. Подсоединять его нужно через микросхему, которая будет выравнивать мощность при увеличении нагрузки на валу. Если невозможно купить готовую, пользуясь схемой платы TDA 1085 и перечнем необходимых деталей, ее по силам собрать самостоятельно.

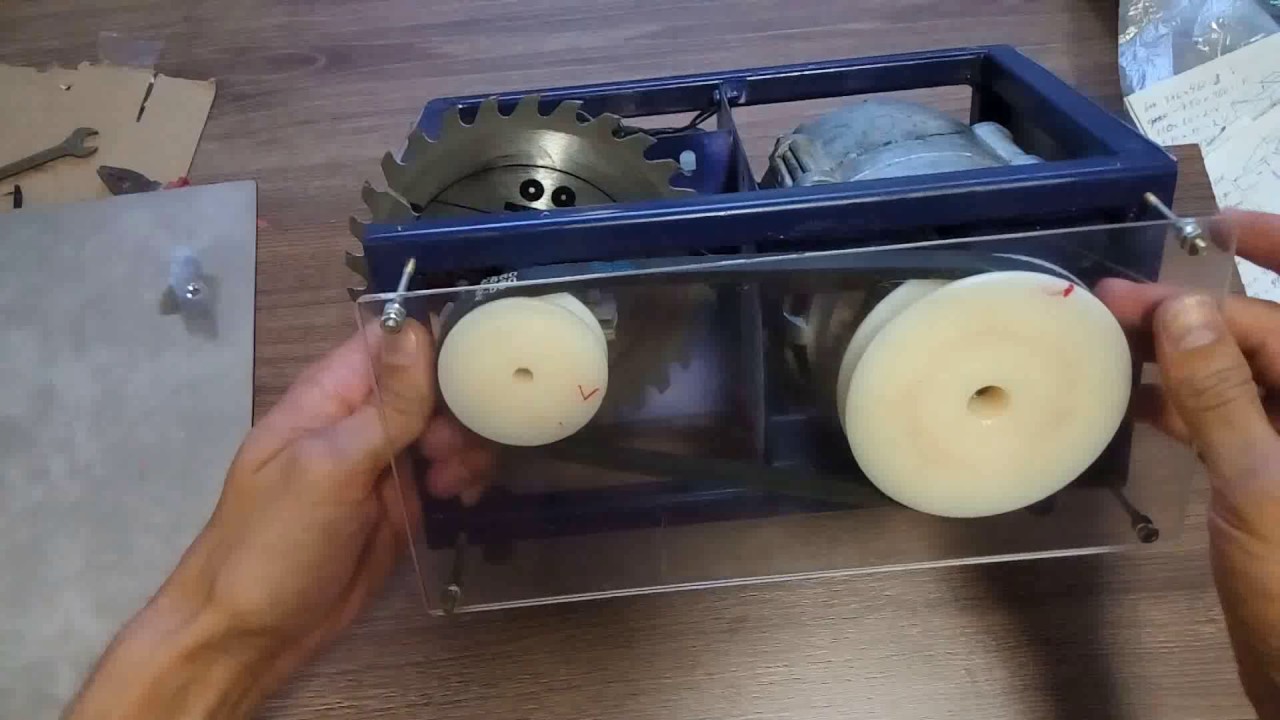

Модуль движения

  1. Вала для насадки режущего диска.
  2. Вала двигателя.
  3. Передающего ремня.
  4. Шкива мотора.
  5. Шкива пилы.

Для упрощения можно собрать устройство без подшипников.

Через ремень привода, надетого на запрессованный меньший шкив, вал передает вращение на диск пилы. Шкив должен иметь насечки, чтобы поликлинный ремень не скользил по нему.

На краю большего шкива наваривается небольшой выступ, препятствующий соскальзыванию петли привода.

Крепление диска на вале должно быть надежным, иначе он соскочит и нанесет травму.

Отверстия для фиксации двигателя расточите, чтобы регулировать натяжение ремня.

Пусковое приспособление

Для него можно подобрать выключатель бытового электроприбора. Лучше поставить кнопочный от советской стиралки.

Схема его подключения такова:

  1. На входе он запитывается на два контакта, а внутри один провод раздваивается.
  2. Из трех выходов один будет фазой, второй нолем.
  3. Третий, через конденсатор, даст смещенную фазу.

Такое подключение лучше обеспечит запуск. Но после него необходимо разъединить конденсатор.

Станина

Для сварного каркаса подойдет прямоугольный двадцатимиллиметровый профиль.

Внизу располагаются надежно закрепленные привод и модуль движения. Такая конструкция оставляет свободной верхнюю платформу.

По свидетельству умельцев, сделавших такие станки, они затратили на это около полугода. Но вполне удовлетворены оборудованием. Так что дерзайте и вы!

Циркулярная пила всегда пригодится в хозяйстве: на даче или в частном доме. Но не каждому по карману хороший дорогой инструмент, а дешевый аналог быстро выходит из строя. Выход из ситуации – изготовить циркулярную пилу своими руками. Например, можно ее сделать из двигателя от старой стиральной машины-автомат, который и выбросить жалко, и место занимает. Такой самодельный инструмент в состоянии справиться с доской толщиной до 5 сантиметров. Плюс такой конструкции – ее вес, который составляет около 20 килограммов. Пила получается мобильной и ее можно возить с собой в автомобиле.

Круговое кольцо (REVOLUTION на валах) Измерение с помощью тахометра

Механизм привода должен работать следующим образом. Двигатель от стиральной машины приводит в движение вал с небольшим шкивом. Небольшой ленточный шкив снабжен приводным ремнем, который передает обороты на большой шкив, который одет на вал, который приводит в движение пильный диск. Кажется, на первый взгляд все просто, но когда вы делаете циркуляр, возникает множество тонких трудностей, которые вам нужно решить.

  1. Маленький шкив должен быть проткнут вручную, сделав на нем 3-4 поперечных канавки, так что лента прилипает к ним и не скользит.
  2. Приводной ремень не должен брать автомат из стиральной машины, вы можете взять аналогичную часть от любой другой техники, если только ремень был прочным и зубчатым.
  3. Большой шкив должен будет сварить диск малого диаметра на его кромке, чтобы создать своего рода выступ, который не позволит водить приводной ремень во время работы. На большом шкиве нет необходимости шлифовать зубчатые зубы, сцепление с поясом будет нормальным без него.
  4. Вал, на котором удерживается циркулярная пила, а также гайка и шайба, должны быть надежными, чтобы, во-первых, пильный диск не деформировался на высоких скоростях, а во-вторых, чтобы циркулярная пила не выпрыгивала и не наносила вреда человеку, работающему с циркуляром. Лучше взять готовый вал, шайбы и гайку с заводского циркуляра завода.

Читайте:

Описанный механизм предназначен для трехсотого диска. Есть много скептиков, которые говорят, что двигатель

не вытаскивает такой диск из стиральной машины и что он остановится в определенный момент во время работы, и пила застрянет на доске. К таким скептикам наши специалисты отвечают на следующее.

  • Во-первых, мы должны иметь возможность работать с циркуляром и ничего не нажимать на вращающуюся пилу.
  • Во-вторых, этот циркуляр будет чисто внутренним, он предназначен для краткосрочной работы с небольшим количеством пиломатериалов. Если вы хотите сделать циркуляр для бизнеса, а затем приобрести специальные аксессуары, такие инструменты не производятся из импровизированных частей.
  • В-третьих, практика показывает, что немало мастеров используют такое самодельное оборудование и очень довольны. По крайней мере, отзывы от них в основном положительные.

В будущем не перегружайте свою самодельную круговую работу и, самое главное, не позволяйте двигателю работать долго без нагрузки.

Что представляет собой торцевая пила

Торцовки представляют собой механизм с режущим диском, предназначенный для распиливания деревянных и композитных материалов под прямым или другим необходимым углом. Предназначены для работы на ровной поверхности. Допускается переносить и устанавливать на временно оборудованном рабочем месте. Своим видом напоминают станки для резки труб, арматуры, камня.

Существует несколько видов торцевых пил:

Маятниковая — горизонтальная станина с поворотным кругом. С обратной стороны круга прикреплён рычаг (маятник), из-за которого и получила своё название. На этом рычаге и крепится распиловочный диск. Заготовки подаются вдоль направляющей планки. Чтобы сделать пропил рычаг с крутящимся диском утапливается в доску.

Комбинированная — всё то же самое. Благодаря шарнирам добавлена возможность поворота рычага относительно горизонтальной плоскости.

С горизонтальным ходом. Напоминает маятниковую, но позволяет пилить более широкие детали за счёт перемещения механизма с вращающимся диском по полозьям вперёд и назад.

Как дополнение ко всем торцовкам прилагается:

  • мешок для сбора пыли;
  • лазерная подсветка;
  • патрубок для подсоединения пылесоса.

Элементы конструкции созданного своими руками распиловочного станка по дереву

Чтобы сделать в домашних условиях стационарный станок для распиловки материалов, прежде всего нужно знать, из каких конструкционных элементов он состоит. Будь то выполненный своими руками станок из ручной циркулярки, болгарки или инструмент, собранный из разрозненных элементов, – набор основных деталей одинаковый.

Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе

Главными элементами стационарных циркулярных установок являются:

  1. Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
  2. Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
  3. Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
  4. Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.

В конструкции циркулярки обязательно должны быть подвижные части приводов, а в цепь электропитания нужно вмонтировать кнопку для остановки двигателя в аварийных ситуациях.

Циркулярки любого неподвижного типа состоят из основных частей
