Как разобрать стартер на мотоблоке

Стартер на мотоблок — устройство, нюансы по ремонту, профилактика

Мотоблоки известны своими конструктивными особенностями. В частности тем, что для их использования применяются сразу два стартера. Вспомогательный или пружинный стартер помогает основному запускаться исправно и быстро. Но, если вспомогательный стартер внезапно выходит из строя, то приходится думать о том, как осуществить ремонт ручного стартера. Возможно, даже своими руками.

Кстати говоря, пружинный вариант – не единственный. Ручной стартер на мотоблок встречается довольно часто, он распространен в России. Он намного более прост в эксплуатации. Его проще установить, даже если это делает пользователь своими руками. Он имеет вполне незамысловатую конструкцию:

• барабанный корпус;
• катушка;
• пружина, вернее, целых две: большая и малая;
• шайба;
• шнур;
• язычки;
• болты и гайки, без которых не собрать ни механический, ни электростартер.

В собранном виде это выглядит следующим образом: шнур крепится на катушке, а она закрепляется на сердцевине барабанного корпуса. Внутри барабана есть специальное пространство, где вокруг оси располагается большая пружина. Именно она отвечает за то, чтобы после прокрутки стартёр вернулся в прежнее положение.

Как устроен ручной стартер

Когда пользователь мотоблока резко дергает за стартерную ручку, весь механизм, установленный на машину, приходит в движение. Начальное вращение переходит на мотоблок, вернее на двигатель, и тот запускается. Как правило, для завода движка нужно несколько раз резко потянуть ручку стартера, чтобы как следует разогнать его.

Небольшие нюансы по ремонту

Как уже говорилось, ручной стартер наименее прихотлив. В большинстве случаев ремонт стартера заключается в том, чтобы исправить те месте, где крепятся пружины. Они иногда разгибаются. Или, возможно, ремонт стартера будет заключаться в замене некоторых деталей на новые. Порой требуется замена шнура стартера.

Для того, чтобы определить конкретную неисправность, вам понадобится разобрать ту область мотоблока, в которой смонтирован стартёр. В каком порядке должен происходить ремонт:

1. Для начала вам понадобится вооружиться схемой от производителя. Там описано, как и где прикреплены к мотоблоку все его детали. Также нужен будет ключ, которым вы будете откручивать и снимать гайки.
2. Следом нужно отсоединить стартер. Лучше сфотографировать и записать всё, что касается его схемы крепления. Иначе вы можете не собрать его обратно.
3. В центре барабана вы увидите шайбу, которую надо открутить. Это верхняя шайба. Когда вы ее снимете, разберите все, что найдете внутри и проверьте, нет ли повреждений у какого-либо элемента.

Что ломается чаще всего?

Проще всего починить то, что можно просто заменить. Например, если у вас порвался шнур для мотоблока, то вы можете поменять его на новый. Что касается большой пружины, тут все тоже просто: изучите места ее крепления. На ее концах есть два крючка. Если одного из них нет, то стоит нагреть пружину, загнуть ее конец в виде крючка и она снова будет готова служить. Впрочем, если крючок сломался из-за усталости металла, то целесообразнее будет заменить пружину.

Пружинный механизм

Ручная конструкция проста, но ее можно усовершенствовать для экономии сил и времени. Например, поставить электростартер для мотоблока. Тогда вам не придется каждый раз тянуть за ручку. Но имейте в виду: эта конструкция подойдет не всем стартерам с ручным запуском. И электросхему, которую вы выберете для установки, может подойти не для каждого двигателя.

В этих случаях стоит обратить внимание на третий вариант: пружинный механизм запуска двигателя. После его установки на двигатель, достаточно просто сдвинуть ручку мотоблока, и он сразу же заведется. Такой тип кикстартера основан на полуавтоматической работе пружины

Она разгоняет двигатель, устанавливаемый на мотоблок, без необходимости дергать за ручку руками. Чтобы поменять полностью ручной стартер на механический, может понадобиться около двух часов времени

Такой тип кикстартера основан на полуавтоматической работе пружины. Она разгоняет двигатель, устанавливаемый на мотоблок, без необходимости дергать за ручку руками. Чтобы поменять полностью ручной стартер на механический, может понадобиться около двух часов времени.

Профилактика предотвратит ремонт

Есть еще один важный момент, о котором лучше всего помнить. Новые вещи поначалу отлично работают и стартёры – не исключение. Заводской стартер вполне способен завести новый мотоблок с одного рывка. И такое отличное положение дел будет длиться примерно в течение первого года эксплуатации. Чтобы избежать досадных неприятностей, следите за тем, достаточно ли смазки, перед каждым запуском. Также соизмеряйте силу рывка при тяге за ручку. Это поможет уменьшить вероятность поломки.

Как Сделать Стартер На Мотоблок

Что такое моторная лодка стартера?

Стартер на мотоблоке позволяет быстро и быстро запускать основной двигатель, но это может вызвать проблемы во время работы. Что нужно сделать

, если это не удается, и стоит ли пытаться исправить это своими руками?

Работа стартера

Для запуска двигателя мощных мотоблоков в основном используется пружинный стартер, но ручные варианты также очень распространены. Ручной стартер гораздо проще в установке и эксплуатации, поэтому он более выгоден для производства. Конструкция этого узла довольно проста и несложна:

Конструкция стартера.

• тело в виде барабана;
• катушки;
• большая весна;
• шнур;
• небольшая весна;
• языки;
• Шайба;
• крепежные элементы.

Шнур прикреплен к катушке, которая, в свою очередь, установлена ​​на сердечнике барабана. В специальной секции барабана вокруг оси размещена большая кольцевая пружина, после прокрутки она возвращается в исходное положение. Вот как вы можете кратко описать дизайн.

Все это работает следующим образом: пользователь резко тянет ручку стартера, тем самым устанавливая механизм на начальное вращение, которое передается двигателю. Как только возникает момент, необходимый для запуска двигателя

, он немедленно начинает работать.

Обычно вам нужно 2-3 раза, чтобы подержать себя, чтобы правильно обрабатывать, так что стартер хорошо ускоряется.

Ручной стартер для моторного блока ужасно неудобен, так как для его начала требуется много усилий. Кроме того, этот узел часто ломается из-за чрезмерных усилий.

Как вы можете его восстановить или улучшить?

Ремонт трюков

Ручной пусковой ручной ремонт обычно предназначен для исправления изогнутых мест крепления пружин или замены некоторых деталей. Иногда бывает, что вам нужно заменить шнур для стартера. Чтобы проверить, что в итоге сломалось, вам необходимо разобрать часть блока двигателя, где находится стартер.

1. Прежде всего, мы вооружены схемой нашего устройства, в котором описывается крепление всех деталей, а также ключ для снятия гаек.
2. Мы отсоединяем стартер, не забываем помнить, что и как оно было установлено раньше.
3. Прежде чем вы станете барабаном с шайбой в центре, которую вам нужно отвинтить. После того как верхняя шайба была удалена, мы разбираем все, что находится внутри, и проверяем элементы на предмет повреждений.

Ремонт стартера мотоблока БЕЛАРУС-09Н

Меняем верёвку стартера

,мотоблок МТЗ 09 (беларус 09H). весь PIZDEЖ

Наиболее частыми нарушениями являются:

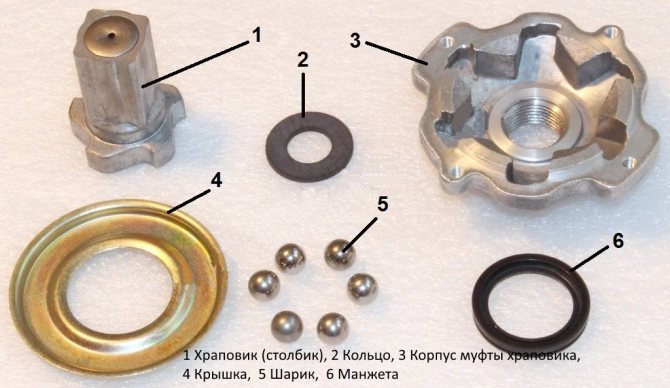

Конструкция с храповым механизмом.

• шнур сорвался;
• один конец кольцевой пружины выпрямляется;
• Сцепка в центре катушки сломана;
• не работают тростники.

Если шнур разорван, он просто заменяется на новый. На концах кольцевой пружины есть два крючка. Если на одном конце нет ни одного, вам нужно нагреть металл и согнуть его крючком. При необходимости можно также заменить кольцевую пружину.

Своими руками вы можете собрать все, а также разобрать, главное. посмотреть инструкции и схему устройства. Разборка блока стартерного двигателя по большей части одинакова для всех моделей этой сельскохозяйственной техники. Единственное различие. количество тростников под шайбой. от 1 до 2.

Модификация структуры

Существуют ли какие-либо варианты улучшения запуска двигателя? Вы можете заменить механический компонент электрическим стартером, тогда необходимость вытащить ручку со всей силой просто исчезнет. Но такая модификация недоступна для всех моделей моторизованных агрегатов с ручным пуском.

Устройство электрического стартера.

Кроме того, выбранная для установки схема не подходит для каждого двигателя, поэтому стоит посмотреть на другие типы стартеров. Одним из решений может быть механический пружинный механизм.

В некоторых магазинах продается комплект для восстановления мотоблока Zubr. Старый ручной стартер на мотоблоке больше не нужен, поэтому его просто удаляют. Замена подходит для установки аналога с пружинным спусковым механизмом.

Особенности ручного механизма

В процессе выбора обычно большинство пользователей отдает предпочтение именно ручному стартеру. Он имеет огромное количество преимуществ в сравнении с электрическим и другими вариантами. Подобное устройство включает в себя следующие детали:

• корпус, сделанный в форме барабана;
• несколько пружин;
• различные детали крепления и шнур.

Именно ручной стартер пользуется наибольшей популярностью, так как в процессе эксплуатации подобные устройства часто выходят из строя, поэтому их приходится ремонтировать, а вот как раз ручные варианты крайне легко поддаются ремонту. Рассмотрим, как выглядит процесс восстановления работоспособности стартера.

• Перед началом ремонта нужно найти схему от производителя, чтобы понять особенности расположения всех деталей. Кроме того, нелишним будет разобраться в инструкции.
• Нужно приготовить ключ, при помощи которого можно откручивать и снимать гайки.
• Перед тем как снимать стартер, лучше всего сделать несколько фотографий. Это поможет восстановить все в случае, если вы забудете расположение определенных деталей.
• Откручиваем шайбу, которая располагается в центре барабана.
• Найдите поврежденные элементы, и проведите их замену.

Таким образом, ремонт ручного стартера не занимает слишком много времени, поэтому данная разновидность и пользуется огромной популярностью

В процессе восстановления работоспособности стартера для мотоблока главное – уделить внимание любым деталям, даже самым мелким

Для мотоблока можно также устанавливать другие виды стартеров. Среди наиболее популярных и востребованных на рынке можно выделить несколько видов.

Пружинные, которые считаются наиболее простыми как в использовании, так и в установке. Для того чтобы завести подобное оборудование, нужно будет просто сдвинуть ручку мотоблока. Агрегат включает в себя полуавтоматическую пружину, которая и обеспечивает необходимый разгон силовой установки. Для того чтобы произвести замену ручного варианта на механический, потребуется не более двух часов.

Электрические, которые работают от встроенной аккумуляторной батареи. Именно последняя деталь и определяет уровень мощности устройства и срок его автономной работы. Следует отметить, что подобные стартеры можно устанавливать не на все мотоблоки. Только некоторые модели способны работать при помощи электричества, поэтому перед выбором обязательно нужно изучить особенности своего агрегата.

В процессе выбора любого стартера стоит понимать, что в первый год работы они почти все одинаковые. Если фирма добросовестная, то каждое устройство будет в полной степени выполнять возложенные на нее функции, однако спустя год положение дел меняется. Для того чтобы устройство работало как можно лучше и дольше, нужно постоянно за ним ухаживать, смазывать и заменять вышедшие из строя детали. Только в таком случае стартер сможет похвастаться высокой производительностью и долговечностью.

Какие еще виды стартеров подходят к мотоблоку?

• Пружинный стартер. Он считается не только легкоустанавливаемым, но и быстрозапускаемым, ведь устройство сразу же заведется после сдвига ручки мотоблока. Благодаря полуавтоматической работе пружины происходит разгон двигателя. Причем на замену ручного стартера механическим уйдет не более 2х часов;
• Электростартер для мотоблока. Указанный тип получает питание от аккумуляторной батареи. Естественно, именно этот автономный источник и будет определять уровень мощности электростартера и продолжительность его работы. Но стоит отметить, что далеко не все модели мотоблоков с ручным запуском могут приспособиться под указанный, поэтому перед началом работ по замене следует предусмотреть этот момент и внимательно изучить возможности имеющего механизма.

Каждый владелец мотоблоков должен понимать, что поначалу абсолютно все стартеры отлично функционируют и могут радовать своих собственников подобным положением дел около года. Но без периодичной смазки деталей, их проверки и соизмеримой силы рывка, подобная радость продлится недолго. Ухаживайте за стартером, и он ответит вам высокой производительностью и долгим сроком службы.

Данная модель мотоблока является новинкой конца 2014 начала 2015 года, сделана она на известной и полюбившейся многим 23-ей базе, и является ее усовершенствованным продолжением. Главными отличиями этого агрегата являются появившееся фара и система электростартера, работающая от встроенного аккумулятора. Эти нововведения призваны значительно повысить комфорт пользователя при работе с этим сельскохозяйственным устройством. Стоит отметить, что запуск 4-х тактного американского двигателя фирмы Briggs&Statton I/C на 8 л.с. может происходить не только при помощи электростартера, но и старым проверенным способом от ручного стартера, дергая пусковой трос механизма заводки. Такая возможность предоставляет выбор для конечного пользователя и не даст мотоблоку простаивать в случаях севшего аккумулятора или любого другого форс мажора.

Самостоятельный ремонт стартера – алгоритм в деталях

С течением времени ручной стартер используемого мотоблока часто выходит из строя. В таком случае механизм потребуется демонтировать для ремонта или полной замены сломанных элементов. Для того чтобы не допустить ошибок при снятии стартера, потребуется воспользоваться схемой от производителя мотоблока.

Ремонт стартера мотоблока выполняется в такой последовательности:

В центральной части стартерного барабана расположена шайба

Ее потребуется выкрутить в первую очередь; Аккуратно отсоединив крышку корпуса стартера, после чего нужно осмотреть все запчасти механизма не предмет поломок; Кикстартер мотоблока состоит из массы небольших деталей – очень важно не потерять их во время ремонта. Для этого все элементы следует разложить на куске старой газеты или ткани; Чаще всего ремонт стартера подразумевает замену изношенных деталей. При этом большое значение имеет длина и ширина новых запчастей

Если они будут слишком большими, то крышка корпуса не закроется, и мотоблок не заведется; Очень часто замене подлежит имеющаяся в конструкции стартера большая пружина. На ее концах расположены специальные крючки, при помощи которых деталь цепляется за другие элементы механизма. При замене пружины следует быть крайне внимательным, чтобы не повредить крючки

При этом большое значение имеет длина и ширина новых запчастей. Если они будут слишком большими, то крышка корпуса не закроется, и мотоблок не заведется; Очень часто замене подлежит имеющаяся в конструкции стартера большая пружина. На ее концах расположены специальные крючки, при помощи которых деталь цепляется за другие элементы механизма. При замене пружины следует быть крайне внимательным, чтобы не повредить крючки.

https://youtube.com/watch?v=TS4z8kgf-Y8

Замена вышедших из строя деталей стартера – процедура не сложная. Главное при ремонте – не пытаться восстановить изначальную форму и функциональность сильно изношенных запчастей, в противном случае применение мотоблока с такими деталями приведет к ускоренному износу других важных механизмов сельскохозяйственной машины.

Как завести дизельный мотоблок зимой?

Компактные дизельные мотоблоки рассчитаны на надежный запуск и работу в зимний период. Тем не менее, эксплуатация в холодную погоду требует особого ухода, и нельзя пренебрегать подготовкой силовой установки к холодам

Тем, кто планирует работать в зимние месяцы, важно научиться запускать холодный дизельный двигатель. Это важно для поддержания вашего двигателя в рабочем состоянии в ближайшие сезоны

Однако для многих это может быть сложно. Часто у нас спрашивают, как завести дизельный мотоблок зимой? Рассмотрим этот вопрос в данной статьи.

Двигатель работающий на ДТ имеют другую конструкцию, у него отсутствуют свечи зажигания и принцип воспламенения от сжатия. После плохо реагирует на перепады температуры, особенно тяжело запустит его зимой. И на это есть несколько причин:

• Загустевшие моторное масло;
• Неправильно подобранной топливо или его плохое качество;
• Низкая компрессия в цилиндрах;
• Топливо замерзает в топливных магистралей;
• низкий заряд аккумулятора;
• Поврежденный топливный насос высокого давления и форсунки.

Есть несколько вещей, Которые вы можете сделать, чтоб предотвратить проблемы с запуском дизельного мотоблока при низких температурах. Сама по себе холодная погода не представляет особых проблем, если в течении года осуществляется базовый уход и профилактическое обслуживание.

Поскольку мотоблок агрегат многофункциональный, многие предпочитают использовать его круглогодично. В холодное время года он может послужит как снегоуборщик, реже как транспортное средство. Для того, чтоб в конечном результате мотоблок завелся без проблем необходимо провести несколько манипуляций. Ведь некорректны запуск двигателя существенно Снижает рабочий ресурс принципиальных механизмов. при подготовке мотоблока к зиме обязательно необходимо слить воду с радиатора, ведь вода при замерзании имеет свойство расширяться, что приводит к разрыву радиатора.

Немало важную роль имеет место, где вы храните свой мотоблок или двигатель от него. Безусловно лучше, если техника стоит в гараже и НЕ подается прямом влиянию мороза, снега и дождя. Если такой возможности имеется, мотоблок можно утеплить подручнымы средствами — одеялом, пледом или другой плотной тканью. Некоторые производители предусмотрелы этот момент и выпускают фирменные чехлы. Выбрать можно на свое усмотрение

Особенно важно обеспечить утепление в условиях сильных морозов, вплоть до.20 ⁰C. Если температура не падает ниже 5-10 ⁰C, то этот шаг можно пропустить

Заводим дизельный мотоблок

Запуск дизельного мотоблока в зимнее время осуществляется в тот же последовательности, что и в любое другое время года. Об этом мы описали в этой статье или можете подробно посмотреть на этот процесс на видео.

В первую очередь следует блюд воздух из топливных шлангов. Для этого откройте краник, после чего откручивается соединение для подачи ДТ желательно возле форсунки и Дождитесь, когда топливо начнет капать со шланга. Дальше перевести рычаг воздушного фильтра в положение «открыто», рукоять газа переводится на среднюю позицию. Нужно 3-4 раза выжать рычаг и покачать декомпрессор несколько раз и зажать его в нижнем состоянии. После выполнения ЭТИХ манипуляций нужно провернут коленвал двигателя. При выполнении всех перечисленных этапов мотоблок будет запущен, и после непродолжительного прогрева, можно приступать к работе.

Ремонтные хитрости

Принципиальная электрическая схема стартера. Ремонт ручного стартера чаще всего состоит в том, чтобы подправить разогнувшиеся места креплений пружин или заменить некоторые детали. Иногда случается так, что требуется заменить шнур для стартера. Чтобы проверить, что же в итоге сломалось, нужно разобрать часть мотоблока, где расположен стартер.

Алгоритм ремонта:

1. Первым делом вооружаемся схемой своего агрегата, где описано крепление всех деталей, а также ключом для снятия гаек.
2. Отсоединяем блок стартера, не забываем запомнить, что и как было установлено до этого.
3. Перед вами будет барабан с шайбой в центре, которую нужно открутить. После того как была снята верхняя шайба, разбираем все, что есть внутри, и проверяем элементы на наличие повреждений.

Самые частые поломки следующие:

Конструкция храповика стартера мотоблока.

• порвался шнур;
• разогнулся один из концов кольцевой пружины;
• сорван зацеп в центре катушки;
• не работают язычки.

Если шнур порвался, его просто меняют на новый. На концах кольцевой большой пружины есть два крючка. Если на одном из концов таковой отсутствует, нужно нагреть металл и загнуть его крючком. При необходимости кольцевую пружину тоже можно заменить.

Своими руками можно все как собрать, так и разобрать, главное — смотреть на инструкцию и схему агрегата. Разборка стартера мотоблока происходит по большей части одинаково для всех моделей этой сельскохозяйственной техники. Единственным отличием будет количество язычков под шайбой — от 1 до 2.

Как поставить стартер на мотоблок – алгоритм в деталях

С демонтажем, разборкой и монтажом ручного стартера мотоблока не возникает проблем даже у начинающих фермеров. Однако сборка и установка электростартера у неопытных владельцев мотоблоков вызывает ряд вопросов. В результате неправильно выполненной процедур механизм запуска мотора отказывается работать, из-за чего стартер приходиться нести в мастерскую. Чтобы избежать этой необходимости, изучим, как установить стартер на мотоблок в домашних условиях. Установка выглядит следующим образом:

1. Чтобы установить и закрепить венец на маховике мотоблока, маховик потребуется снять. Для этого снимите воздушный фильтр агрегата, чтобы получить свободный доступ к внутренней конструкции мотоблока;
2. После этого снимите защитный кожух, отверните винты, удерживающие корзину ручного стартера, гайку маховика и сам маховик. Демонтаж маховика стартера мотоблока может вызвать определенные трудности, поэтому для снятия этой детали лучше заранее приобрести специальный съемный ключ. После снятия маховика не забудьте отвернуть шпонку, расположенную сразу за ним;
3. Далее нужно установить генератор. При этом его провода просуньте в отверстие в стальной стенке мотора, и установите генератор в посадочные места на стенке двигателя;
4. Затем внутрь маховика установите магниты генератора так, чтобы отверстия в обоих элементах совпадали. Соедините обе детали винтами, и установите венец. Перед этим венец нужно нагреть, используя горелку в виде баллончика;
5. Установите собранный узел обратно на двигатель, попутно вкрутив шпонки и гаку маховика;
6. Вкрутите корзину ручного стартера, закрепите кожух и установите на место воздушный фильтр мотоблока;
7. Далее снимите заглушку установки стартера и установите сам стартер на мотоблок;
8. После этого подключите провода генератора к реле зарядки;
9. Подключите клеммы стартера к аккумулятору агрегата и заведите мотоблок.

Как видим, установить стартер к мотоблоку не так уж и сложно, как может показаться на первый взгляд. Главное при сборке своими руками – строго соблюдать все правила и рекомендации, перечисленные в алгоритме.

Что такое моторная лодка стартера?

Стартер на мотоблоке позволяет быстро и быстро запускать основной двигатель, но это может вызвать проблемы во время работы. Что нужно сделать

, если это не удается, и стоит ли пытаться исправить это своими руками?

Диагностика стартера

Если при подаче напряжения на обмотку при проверке от аккумулятора стартер не крутит, более всего вероятны следующие причины возникшей неисправности:

• износились или подвисли щетки в результате замасливания;
• присутствует обрыв обмотки якоря;
• сгорели обмотки статора.

Если пусковое устройство с трудом прокручивает на прогретом моторе, скорее всего, изношены втулки ротора

Сильные щелчки вместе с хрустом при запуске могут появиться из-за изношенных (поломанных) зубьев бендикса, поэтому при разборке стартера нужно обратить внимание на состояние этой детали. Проверка самого бендикса выполняется следующим образом:

• прокручиваем пальцем руки шестерню по часовой стрелке, при исправном бендиксе она должна вращаться с натягом, слегка пружинить;
• в обратную сторону шестеренка прокручиваться не может ни при каком усилии, разумеется, когда бендикс исправен.

Если в момент запуска движка появляется посторонний свист, вполне возможно, что шестерня бендикса сильно люфтит на валу, из-за этого и возникает неприятный шум.

Виды стартеров для мотоблока – описание и особенности

Имеющиеся в продаже стартеры для монтажа на мотоблоки делятся на некоторое количество видов. Посреди их выделяются последующие типы устройств:

пружинные стартеры – механизмы этого типа пользуются высочайшей популярностью благодаря свойствам стремительно запускаться, чего удалось достигнуть благодаря наличию в его конструкции автоматической пружины. Пружинный стартер очень прост в установке – на смену изношенного механизма новым уйдет менее 2 часов;

электрические стартеры – эти механизмы работают от интегрированных АКБ. Емкость заряда последней определяет характеристики мощности электростартера. Совместно с тем, электростартер для мотоблока подойдет далековато не на каждую модель сельскохозяйственного агрегата. В связи с этим, перед подменой ручного механизма на электростартер к мотоблоку следует изучить советы производителя и соответствие элемента для имеющегося в хозяйстве агрегата.

Любой из перечисленных видов стартеров обладает надежной конструкцией и продолжительными сроками внедрения. Но следует осознавать, что без постоянного осмотра и своевременного внесения смазки в трущиеся детали применяемого стартера механизм достаточно стремительно выйдет из строя. Это повлечет за собой поломки других частей и устройств мотоблока.

Как поставить стартер на мотоблок – правильный порядок действий

Снять электростартер с мотоблока в целях его дальнейшего ремонта сломанного механизма под силу даже новичку. Однако с обратной установкой стартера на агрегат своими руками у многих начинающих фермеров, как правило, возникают проблемы. Из-за неправильного монтажа стартер не запускает двигатель мотоблока даже после нескольких сильных рывков. Чтобы не допустить типичных ошибок, следует изучить алгоритм установки стартера на мотоблок более детально.

Установка стартера должна выполняться в таком порядке:

1. Вначале нужно снять маховик – это потребуется для монтажа и фиксации на нем венца. Для демонтажа маховика нужно демонтировать воздушный фильтр, что даст свободный доступ непосредственно к внутренней конструкции имеющегося в хозяйстве мотоблока;
2. Затем потребуется снять защитный кожух и отвернуть винты, которые крепят корзину механизма стартера, маховик и его гайку. Снятие маховика, как правило, вызывает определенные трудности, в связи с чем многие эксперты советуют непосредственно перед ремонтом мотоблока приобрести съемный ключ. Как только маховик будет демонтирован, следует вывернуть шпонку, которая находится сразу за маховиком;
3. После этого следует установить генератор. Имеющаяся в нем проводка должна быть просунута в отверстие, расположенное в металлической стенке двигателя. Затем генератор потребуется закрепить в месте на стенке мотора;
4. Далее внутрь имеющегося маховика необходимо установить генераторные магниты. При этом все имеющиеся отверстия в маховике и генераторе должны совпадать. Оба элементы потребуется соединить крепежами, после чего установит венец используемого мотоблока. Непосредственно перед монтажом венца его необходимо нагреть при помощи горелки-баллончика;
5. Собранный механизм нужно установить на мотор мотоблока, одновременно вкрутив гайку и шпонку маховика;
6. Далее нужно вкрутить стартерную корзину, зафиксировать кожух и неподвижно установить на штатное место штатный фильтр очистки воздуха;
7. Затем потребуется снять заглушку и поставить на двигатель сам стартер;
8. Далее понадобится подключить проводку генератора к зарядному реле;
9. На конечном этапе стартерные клеммы необходимо подключить к АКБ мотоблока и завести агрегат.

Установить стартер на имеющийся в хозяйстве мотоблок не так сложно, как кажется на первый взгляд. Самое главное – быть максимально внимательным и придерживаться правильного алгоритма сборки.

Все перечисленные способы ремонта стартера подойдут владельцам мотоблоков Нева, Каскад и Агро. Порядок действий при снятии и обратном монтаже механизма будет аналогичным для сельскохозяйственных машин всех перечисленных производителей техники.

Мотоблоки представляются крайне распространенным приспособлением, позволяющим существенно упростить обработку земли, а также многие другие виды работ. Выяснив, как установить новый стартер на мотоблок, фермер сможет самостоятельно выполнить ремонт изделия, сэкономив на услугах специалиста.

Устройство стартера мотоблока

Все модели техники имеют различия в конструкции и комплектуются специальными механизмами. В оснащении новейшей техники используются два стартера. Пружинный стартер способствует ускоренному запуску основного. Ключевым механизмом является ручной стартер, именно он в ответе за движение мотора.

Конструкция состоит из следующих деталей:

• барабанного корпуса;
• шайбы;
• большой и малой пружины;
• катушки;
• язычков;
• шнура;
• крепёжных элементов.

Катушка с наматываемым шнуром, присоединена к корпусу с барабаном. В барабанной камере располагается пружина, позволяющая механизму возвращаться в первоначальную позицию после вытягивания шнура на всю длину.

На некоторых моделях есть стартеры с электрической системой зажигания. Электростартер к мотоблоку питается аккумулятором. От его ёмкости зависит, сколько по времени сможет функционировать механизм старта мотора.

Кикстартер ручного типа, а также электростартер для мотоблока отличаются повышенной надёжностью, они долговечны и устойчивы к различному внешнему воздействию.

Стартеры на мотоблоках:

1. Пружинный. Его легко установить, он быстро запускается – просто сдвигается ручка мотоблока. Работает пружина на полуавтомате, её задача — разогнать мотор. Все действия можно выполнить за два часа;

1. Электрический. Питается данный тип стартера батареей аккумуляторного типа. От неё зависит мощность механизма и длительность его эксплуатирования.

Важно понимать, не вся техника с ручным спуском может подстроиться под работу электрического стартера

Потому перед тем, как приступить к работам по замене, необходимо обратить внимание на конструкционные особенности агрегата

Владельцы мотоблоков могут с уверенностью пользоваться техникой. Длительное время она не нуждается в ремонтных работах

Но важно периодически смазывать детали, проверять их на исправность, контролировать силу рывка. Простой уход обеспечит высокую степень производительности и длительный срок службы агрегата
